Wybrane zagadnienia zabezpieczeń odległościowych linii (cz. 2). Parametryzacja zasięgów rezystancyjnych stref pomiarowych oraz rezystancja łuku w prostym układzie sieciowym

Selected issues of distance protection – Part 2 parameterization ranges resistive zones and arc resistance in simple network system

W artykule zestawiono wybrane modele rezystancji łuku, które mogą być przydatne dla celów parametryzacji zabezpieczeń odległościowych.
W artykule zestawiono wybrane modele rezystancji łuku, które mogą być przydatne dla celów parametryzacji zabezpieczeń odległościowych.

Złożoność algorytmu pomiarowego i decyzyjnego zabezpieczenia
odległościowego wymaga uwzględnienia już na etapie obliczeniowym możliwych do
wystąpienia czynników fałszujących wyznaczaną impedancję zwarcia, mając na celu
minimalizację możliwych do wystąpienia błędnych działań, które mogą być
spowodowane przez szereg czynników fałszujących. W artykule przedstawiono
jeden z nich, tj. pojawienie się rezystancji łuku zwarciowego, która jest
silnie skorelowana z zagadnieniem wyznaczania zasięgu stref pomiarowych
kryterium odległościowego.

Zobacz także

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Stacjonarny analizator PQI-DA Smart – niezawodne narzędzie do monitorowania i rejestracji zakłóceń w sieciach elektroenergetycznych

Stacjonarny analizator PQI-DA Smart – niezawodne narzędzie do monitorowania i rejestracji zakłóceń w sieciach elektroenergetycznych Stacjonarny analizator PQI-DA Smart – niezawodne narzędzie do monitorowania i rejestracji zakłóceń w sieciach elektroenergetycznych

Współczesne sieci elektroenergetyczne – zarówno publiczne, jak i przemysłowe – stawiają czoła rosnącym wyzwaniom związanym z jakością energii elektrycznej. Dynamiczny rozwój odnawialnych źródeł energii,...

Współczesne sieci elektroenergetyczne – zarówno publiczne, jak i przemysłowe – stawiają czoła rosnącym wyzwaniom związanym z jakością energii elektrycznej. Dynamiczny rozwój odnawialnych źródeł energii, elektromobilności oraz urządzeń energoelektronicznych powoduje wzrost zjawisk zakłócających, takich jak poziom harmonicznych, asymetria napięć, migotanie światła czy wahania napięcia. W odpowiedzi na te wyzwania firma A. Eberle proponuje stacjonarny analizator PQI-DA Smart – urządzenie, które przeobraża...

mgr inż. Zbigniew Kończak, Piotr Rajwa O roli państwa w projektowaniu, budowie i naprawach infrastruktury krytycznej na przykładzie napowietrznych linii elektroenergetycznych (NLE)

O roli państwa w projektowaniu, budowie i naprawach infrastruktury krytycznej na przykładzie napowietrznych linii elektroenergetycznych (NLE) O roli państwa w projektowaniu, budowie i naprawach infrastruktury krytycznej na przykładzie napowietrznych linii elektroenergetycznych (NLE)

Utrzymanie – w każdych warunkach – należytej sprawności sieci elektroenergetycznych kraju to zadanie niezwykle trudne. Przede wszystkim z uwagi na narastającą obecnie mnogość zagadnień do jednoczesnego...

Utrzymanie – w każdych warunkach – należytej sprawności sieci elektroenergetycznych kraju to zadanie niezwykle trudne. Przede wszystkim z uwagi na narastającą obecnie mnogość zagadnień do jednoczesnego opanowania – zarówno tych teoretycznych, jak i faktycznych, handlowych oraz technicznych. Ale one wszystkie stają się drugorzędne wobec fizycznych zakłóceń przesyłu, tych najdotkliwszych, czyli zniszczeniowych awarii elementów elektroenergetycznych napowietrznych linii przesyłowych (NN) i rozdzielczych...

dr hab. inż. Andrzej Ł. Chojnacki Modele matematyczne funkcji niezawodnościowych napowietrznych linii dystrybucyjnych 110 kV, SN oraz nn

Modele matematyczne funkcji niezawodnościowych napowietrznych linii dystrybucyjnych 110 kV, SN oraz nn Modele matematyczne funkcji niezawodnościowych napowietrznych linii dystrybucyjnych 110 kV, SN oraz nn

Problem niezawodności urządzeń elektroenergetycznych jest bardzo ważny ze względu na pewność dostaw energii elektrycznej do znacznej grupy jej odbiorców. W wielu przypadkach przerwy w dostawie energii...

Problem niezawodności urządzeń elektroenergetycznych jest bardzo ważny ze względu na pewność dostaw energii elektrycznej do znacznej grupy jej odbiorców. W wielu przypadkach przerwy w dostawie energii stwarzają realne zagrożenie dla życia lub zdrowia ludzkiego, np. w przypadku osób korzystających z profesjonalnej aparatury medycznej podtrzymującej życie. Stałe więc nadzorowanie pracy sieci elektroenergetycznych oraz analiza awarii w nich występujących są konieczne, aby ustalić metody właściwej eksploatacji...

Dla napowietrznych sieci przesyłowych, wysokich i najwyższych napięć, obliczeniowego szacowania wartości rezystancji łuku zwarciowego dokonuje się na podstawie empirycznych modeli matematycznych łuku (zależności funkcyjne pozwalające wyznaczyć wartość rezystancji łuku).

b wybrane zagadnienia zabezpieczen rys1

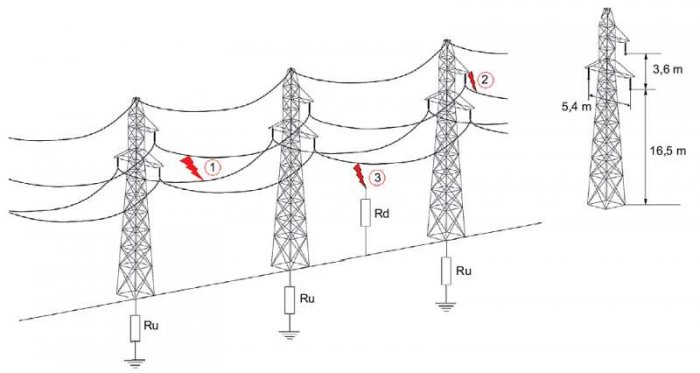

Rys. 1. Charakterystyczne miejsca zwarć z udziałem rezystancji przejścia; rys. T. Bednarczyk

Literatura podaje szereg modeli matematycznych (obliczeniowych) rezystancji łuku, których wyniki jednak mogą znacząco od siebie odbiegać.

W artykule zestawiono wybrane modele rezystancji łuku, które mogą być przydatne dla celów parametryzacji zabezpieczeń odległościowych.

Zasięg rezystancyjny stref pomiarowych

b wybrane zagadnienia zabezpieczen tab1

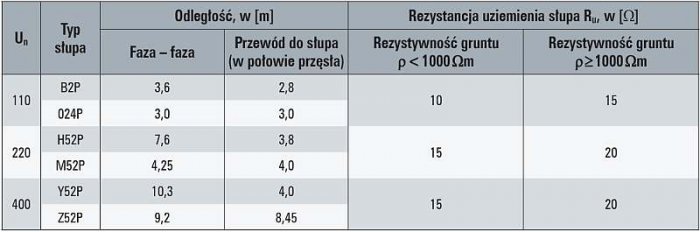

Tab. 1. Parametry słupów elektroenergetycznych, rezystancja uziemienia słupów elektroenergetycznych [9], [18]
b wybrane zagadnienia zabezpieczen tab2

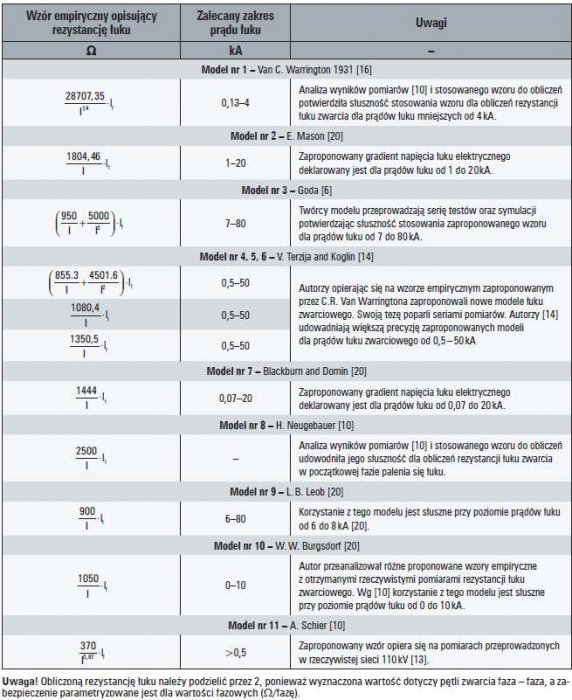

Tab. 2. Wybrane wzory empiryczne opisujące modele łuku zwarciowego

Zwarcia występujące w sieciach napowietrznych linii wysokich napięć mają zazwyczaj charakter zwarć pośrednich. Zwarcia te cechuje obecność w obwodzie zwarciowym stosunkowo dużej rezystancji przejścia. W zależności od rodzaju i miejsca zwarcia (rys. 1.) przyjmuje się różne wartości tych rezystancji (zawarte zazwyczaj w przedziale od kilku do kilkudziesięciu omów).

  • W przypadku zwarć międzyfazowych rezystancję przejścia przede wszystkim stanowi rezystancja łuku zwarciowego Rł (rys. 1. – miejsce 1), której przyczyną pojawienia się może być zbliżenie się do siebie przewodów na odległość, przy której nastąpi przeskok izolacyjny.
  • W przypadkach zwarć doziemnych rezystancję przejścia stanowią rezystancja łuku zwarciowego Rł oraz rezystancja uziemienia słupa Ru, na którym powstało zwarcie doziemne (rys. 1. – miejsce 2) w wyniku np. zwarcia na izolatorze.
  • Ostatni przypadek obecności w obwodzie zwarciowym rezystancji przejścia to zwarcie doziemne, dla którego rezystancja przejścia stanowi sumę rezystancji łuku Rł, uziemienia słupa Ru i rezystancji dodatkowej Rd (rys. 1. – miejsce 3) powstałe np. wskutek przewróconego drzewa na linię.

Rezystancja przejścia w każdym wymienionym przypadku wpływa na zwiększenie modułu i zmniejszenie argumentu obliczanej wartości impedancji pętli zwarciowej [2], co w konsekwencji może doprowadzić do zbędnej lub brakującej reakcji zabezpieczenia odległościowego. Z tego względu w trakcie parametryzacji stref pomiarowych zabezpieczeń odległościowych konieczna jest analiza zwarć niemetalicznych (z rezystancją przejścia) i uwzględnienie jej wyników w finalnym doborze „nastaw” stref pomiarowych (tab. 1).

W przypadku jednostronnego zasilania punktu zwarciowego rezystancja przejścia dodawana jest do impedancji pętli zwarciowej, odpowiadającej zwarciu bezpośredniemu.

Znając parametry rezystancji uziemienia słupa Ru dla danego typu i poziomu napięcia linii oraz wyznaczając rezystancję łuku zwarciowego za pomocą wybranego modelu matematycznego (tab. 2.), możliwe jest ograniczenie negatywnych skutków obecności rezystancji przejścia w obwodzie zwarciowym już na etapie obliczeniowym (parametryzacji), poprzez jej uwzględnienie przy wyznaczaniu zasięgu rezystancyjnego strefy pomiarowej (sumowanie).

Wpływ rezystancji przejścia na poprawną identyfikację miejsca zwarcia może być również skutecznie ograniczony przez odpowiedni dobór kształtu charakterystyk pomiarowych zabezpieczenia odległościowego na płaszczyźnie impedancji zespolonej [2].

Streszczenie

Artykuł jest kontynuacją zagadnień dotyczących parametryzacji stref pomiarowych zabezpieczeń odległościowych. Przedstawiono w nim podstawowe zasady parametryzacji zasięgów rezystancyjnych stref pomiarowych kryterium odległościowego oraz zaprezentowano dane obiektowe przydatne w obliczeniach praktycznych tych zasięgów. Przedstawiono również jeden z czynników fałszujących wyznaczaną impedancję pętli zwarcia, tj. pojawienie się rezystancji łuku zwarciowego, która jest silnie skorelowana z zagadnieniem wyznaczania zasięgu stref pomiarowych kryterium odległościowego oraz zaprezentowano wybrane modele rezystancji łuku, które mogą być przydatne dla celów parametryzacji zabezpieczeń odległościowych.

Abstract

Selected issues of distance protection – Part 2 parameterization ranges resistive zones and arc resistance in  simple network system

The article is a continuation of issues concerning parameterization distance relays measuring zones. The basic principles of range parametrizatio of resistive measuring zones of distance criterion and data objects useful for practical calculations of these ranges are presented. It also introduces factor which adultresates the fault loop inp. The emergence of resistance short arc, which is strongly correlated with the issue of determining the coverage measurement areas of distance criterion. It presents chose models of the arc of resistance which can be useful for parameterization distance relays.

Literatura

  1. Alstom Power Grid: Instrukcja obsługi zabezpieczenia odległościowego MiCOM P441 442, 443.
  2. Anthony M. Sleva Protective Relay Principle. CRC Press. 2010
  3. Bednarczyk T.: Wybrane zagadnienia zabezpieczeń odległościowych linii część 1 –  kryterium podimpedancyjne oraz parametryzacja zasięgów reaktancyjnych stref pomiarowych. ,,elektro.info” nr 11/2016
  4. Computer & Controls Katowice: Nastawy zabezpieczenia impedancyjnego UTXvZRP, UTXvZ. Katowice 2011.
  5. Computers&Control. Instrukcja obsługi zabezpieczenia odległościowego UTXvZ.
  6. Goda Y., M. Iwata, S.Tanaka: Arc Voltage Characteristics of High Current Fault Arcs in Long Gaps.IEEE 2000.
  7. Kacejko P., Machowski J.: Zwarcia w systemach elektroenergetycznych. WNT Warszawa 2012.
  8. Kanicki A.: Zwarcia w sieciach elektroenergetycznych. Łódź 2001.
  9. PSE Operator S.A.: Zasady doboru i nastawiania zabezpieczeń elementów systemu elektroenergetycznego wysokiego napięcia. Biblioteka Operatora Systemu Przesyłowego. Warszawa 2010.
  10. Schier A.: Rezystancja łuku zwarciowego w sieciach najwyższych napięć. PN Politechniki Wrocławskiej. Wrocław 1969.
  11. Seppo Hänninen: Single phase earth faults in high impedance grounded networks. VTT publications 453.
  12. SIEMENS : Aplications for SIPTROTEC Protection Relays. 2005
  13. Synal B., Schier A.: Pomiary rezystancji I przejscia przy zwarciach 1-fazowych z ziemią linii o napięciu 110 kV. PN Politechniki Wrocławskiej. Wrocław 1969.
  14. Terzija V.V., H-J.Koglin: New Approach to Arc Resistance Calculation. IEEE 2001.
  15. Terzija V.V., H-J.Koglin: On the Modeling of Long Arc in Still Air and Arc Resistance Calculation. IEEE 2004.
  16. Terzija V.V., Rade Ćirić, H.Nouri: Fault Analysis Method Based on a New Arc Resistance Formula
  17. Winkler W., Wiszniewski A.: Automatyka zabezpieczeniowa w Systemach elektroenergetycznych. WNT Warszawa 1999.
  18. Witek B.: Projektowanie elektroenergetycznych układów przesyłowych. PolSl, Gliwice 2013.
  19. www.youtube.com
  20. Virgilio De Andrade, Elmer Sorrentino: Typical expected values of the fault resistance in power system. 2010 Virginia
  21. Żydanowicz J.: Elektroenergetyczna automatyka zabezpieczeniowa – tom 1. WNT Warszawa 1979.
