Treść, przedstawiona w niniejszym artykule, jest próbą wyjaśnienia zjawisk fizycznych zachodzących podczas odprowadzania fali udarowej prądowej do gruntu poprzez uziemienia, w sposób bardziej przystępny dla praktyków.
W artykule:
Odprowadzenie fali udarowej prądowej do gruntu – analogia do układu hydraulicznego
Parametry elektryczne układu uziom-grunt
Zjawiska fizyczne w uziemieniu przy przebiegach szybkozmiennych
Najmniejsza wartość impedancji falowej
Streszczenie
W artykule przedstawiono zagadnienia teoretyczne związane z przepięciami powstającymi w sieciach elektroenergetycznych. Zaprezentowano w sposób uproszczony zjawiska fizyczne zachodzące w trakcie powstawania przepięć w uziomach, których zadaniem jest odprowadzanie fali prądowej do otaczającego gruntu.
Abstract
Physical phenomena in earthing during surge current flow
The article presents theoretical issues related to over voltages arising in power networks. There are presented in a simplified way, the physical phenomena occurring during the generation of over voltages in earth electrodes, whose task is to dissipate the current wave to the surrounding ground.
Odprowadzenie fali udarowej prądowej do gruntu – analogia do układu hydraulicznego
Zjawiska fizyczne zachodzące w uziomach podczas przepływu prądu udarowego można w prosty sposób wyjaśnić poprzez analogię do układów drenażowych, których zadaniem jest odprowadzanie cieczy do otaczającego gruntu, z uwzględnieniem ciśnienia tej cieczy, jej lepkości oraz warunków geotechnicznych gruntu. Dla lepszego zobrazowania sytuacji załóżmy, że otaczający grunt jest jednorodny, a lepkość cieczy jest duża.
Ponieważ analizowana ciecz charakteryzuje się dużą lepkością, jej przepływ będzie utrudniony, z powodu występującego oporu. W praktyce droga przepływu cieczy o dużej lepkości w danym przedziale czasu zawsze będzie się ograniczać do określonej długości, tak zwanej efektywnej (le) niezależnie od długości całkowitej systemu (lc). Nasuwa się więc pierwszy wniosek, że budowanie rozbudowanych systemów, przekraczających długość efektywną (le), nie jest uzasadnione technicznie i ekonomicznie. Dodatkowo, przy niskim ciśnieniu cieczy, będzie ona swobodnie absorbowana przez otaczający grunt, w przeciwieństwie do ciśnienia wysokiego, przy którym będzie wtłaczana w grunt. W drugim przypadku oznacza to, że możliwości odprowadzania cieczy przy większym ciśnieniu, przy tej samej długości efektywnej układu, są większe. Bardzo podobny efekt jak w układzie drenażowym, poprzez analogię, można uzyskać w przypadku analizy pracy uziomu przy odprowadzaniu fali udarowej prądu. Zakładając, że cieczy o określonym ciśnieniu odpowiada prąd udarowy o określonej wartości szczytowej, należy spodziewać się różnej efektywności działania uziomu, co zostanie rozwinięte w dalszej części artykułu.

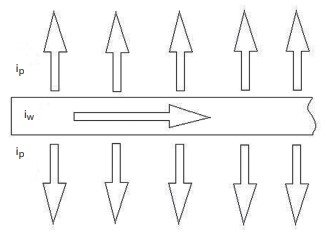

Rys. 1. Składowe prądu w uziomie [1], gdzie: iw – składowa wzdłużna prądu, ip – składowa poprzeczna prądu; rys. K. Walczak, J. J. Zawodniak
Parametry elektryczne układu uziom-grunt
Uziom to element metalowy, o określonej długości, umieszczony w gruncie, którego zadaniem jest odprowadzanie prądu elektrycznego. Element metalowy uziomu pełni dwie funkcje: przewodzi wzdłuż siebie prąd elektryczny (iw) oraz odprowadza go do gruntu – składowa poprzeczna (ip), co w sposób uproszczony przedstawiono na rysunku 1. [1, 2].
Rys. 2. Schemat zastępczy dla materiału, z którego wykonany jest uziom [1] rys. K. Walczak, J. J. Zawodniak
Składowa wzdłużna prądu (iw), przepływająca przez element metalowy uziomu, na swojej drodze napotyka opór o charakterze rezystancyjnym (R) oraz indukcyjnym (L) (rys. 2.). Powoduje to powstawanie strat energii – jej wytracanie na poszczególnych odcinkach uziomu oraz powstawanie spadków napięcia na tych elementach [1, 2]. Wobec powyższego, całkowity spadek napięcia (u) będzie określony zależnością nr 1 [3]:
(1) [3]
Rys. 3. Schemat zastępczy dla przejścia uziom-grunt [1] rys. K. Walczak, J. J. Zawodniak
Natomiast składowa poprzeczna prądu (ip), który odpływa z metalowego elementu uziemienia do otaczającego gruntu, ulega podziałowi na dwie składowe prądu o charakterze biernym pojemnościowym (Ic) i czynnym konduktancyjnym (IG), co przedstawiono na rysunku 3. oraz określono za pomocą zależności 2 [1, 2]:
(2) [3]
Rys. 4. Schemat zastępczy uziomu [1] rys. K. Walczak, J. J. Zawodniak
Skoro już wiadomo, jakimi elementami skupionymi możemy zobrazować układ uziomowy (materiał, materiał-grunt), to na ich podstawie jesteśmy w stanie zbudować schemat zastępczy (rys. 4.) oraz wyznaczyć impedancję falową uziomu (wzór 3) [1, 2]:
(3) [1]
Zjawiska fizyczne w uziemieniu przy przebiegach szybkozmiennych
W poprzednio omawianym punkcie przedstawiono schemat zastępczy uziomu dla prądu zmiennego o bliżej nieokreślonej częstotliwości lub zmianach przebiegu. Fale prądowe przepływające oraz odprowadzane przez uziom, to fale o:
charakterze szybkozmiennym, których czas czoła (Tc) najczęściej zawiera się w przedziale od 0,2 do 10 μs, przemienny, czyli można w pewnym przybliżeniu powiedzieć, że mają częstotliwość rzędu 106 Hz,
dużej wartości szczytowej,
krótkich czasach trwania [1].
Charakter prądu przepływającego i odprowadzanego przez uziom decyduje o tym, które parametry elektryczne uziomu, z praktycznego punku widzenia, są istotne, a które bez większych obaw, przy tego typu rozważaniach, można pominąć.
Z pewnością, przy przebiegach szybkozmiennych istotną rolę będzie odgrywać indukcyjny spadek napięcia w materiale. Z kolei rezystancyjny spadek napięcia w rozważaniach inżynierskich można pominąć, ponieważ nie przekracza on z reguły 1% indukcyjnego spadku napięcia w uziomie. Jeżeli założymy, że indukcyjność odgrywa w tym przypadku pierwszoplanową rolę, to należy się również liczyć z powstawaniem przesunięcia fazowego (czasowego) pomiędzy wektorem prądu (iw) a powstającym spadkiem napięcia na uziemieniu, który ulega przyrostowi wraz ze wzrostem drogi przepływu fali prądowej w materiale. Przedstawiono to na rysunku 5. [1].

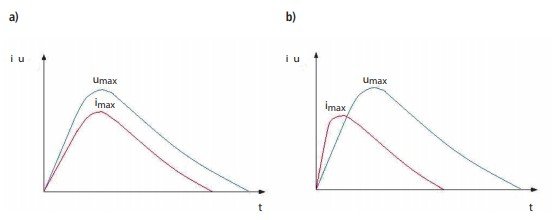

Rys. 5. Przebieg fali prądowej oraz spadku napięcia w uziemieniu: a) w chwili początkowej (maksima w fazie), b) po pewnym przedziale czasowym (maksima przesunięte) rys. K. Walczak, J. J. Zawodniak
Z kolei składowa poprzeczna prądu (ip), będzie w głównej mierze o charakterze czynnym, w związku z konduktywnością gruntu, a więc (iG). Jej udział w składowej poprzecznej prądu przyjmuje się na poziomie 70÷90% [1]. W rozważaniach inżynierskich składową o charakterze pojemnościowym (ic) prądu odpływowego można pominąć.
Przepływająca w metalowych elementach uziomu fala prądowa wytwarza w otaczającym gruncie pole elektryczne o określonym natężeniu. Wartość natężenia pola elektrycznego będzie ulegać zmianie w danym przedziale czasowym, zgodnie ze zmianami zachodzącymi w przebiegu fali prądowej, a więc w pierwszej fazie będzie narastać, następnie osiągnie maksimum, po czym zacznie maleć [1, 2].
Przy małych wartościach fali prądowej (poniżej natężenia pola krytycznego) przewodzenie prądu elektrycznego do gruntu ma charakter elektrolityczny. W gruntach bogatych w związki chemiczne, takie jak: chlorki, siarczany, kwaśny węglan potasu, magnez, soda, wapno, pod wpływem przepływu prądu elektrycznego zachodzi reakcja chemiczna, polegająca na przepływie ładunków elektrycznych w postaci jonów dodatnich oraz ujemnych [3]. Ponieważ elektrolity, jako związki chemiczne, ulegają rozpuszczeniu w wodzie, zatem na przewodnictwo elektrolityczne gruntu istotnie będzie wpływać zawartość wody w gruncie [2].
Podsumowując, aby przewodnictwo elektrolityczne w gruncie zaistniało, musi istnieć jednocześnie „przewodnik”, czyli elektrolit, oraz „rozpuszczalnik”, czyli woda. Brak jednego czynnika powoduje, że przewodnictwo elektrolityczne w gruncie jest niemożliwe.
Po przekroczeniu określonej wartości prądu przepływowego w uziomie, natężenie pola elektrycznego osiąga tak zwaną wartość krytyczną (Ek), która inicjuje powstawanie wyładowań łukowych w gruncie (tab. 1.) [1]. Wartość krytycznego natężenia pola elektrycznego, przy którym powstają wyładowania łukowe, w głównej mierze zależy od właściwości geotechnicznych gruntu, czyli ogólnie rzecz ujmując, od wielkości i nieregularności szczelin powietrznych w gruncie [1, 2]. Efektem pozytywnym powstawania wyładowań łukowych w gruncie jest zmniejszenie się impedancji falowej uziomu, co jest następstwem pozornego zwiększenia wymiarów uziomu. Wtedy obszar gruntu objęty strefą wyładowań łukowych traktuje się wówczas jako metalowe elementy uziomu [1, 2, 3].

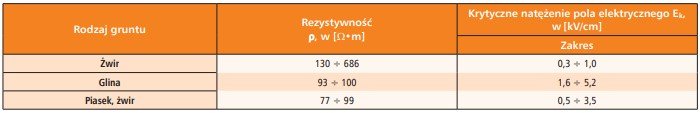

Tab. 1. Przykładowe wartości krytycznego natężenia pola elektrycznego w gruncie [1]
Tab. 2. Zmiana impedancji falowej w zależności od przesunięcia czasowego pomiędzy napięciem a prądem
Najmniejsza wartość impedancji falowej
Analizując zagadnienie, należy sobie zadać jeszcze pytanie, w jakiej sytuacji będzie występować najmniejsza wartość impedancji falowej uziemienia (Zue), a w konsekwencji tym samym kiedy występują najlepsze warunki do odprowadzania fali prądowej przez uziom. Taka sytuacja występuje, gdy największa wartość spadku napięcia na uziomie (Um) będzie w fazie z maksymalną wartością prądu piorunowego (Im), zgodnie z zależnością (4):
(4) [1]
co przedstawiono na rysunku 5a [1, 2]. Wraz ze wzrostem przesunięcia czasowego pomiędzy tymi dwiema wartościami szczytowymi (Um i Im) efektywność uziemienia maleje (rys. 5b).
W celu lepszego zobrazowania zjawiska fizycznego w tabeli 2. przedstawiono, jak się zmienia wartość hipotetycznej impedancji uziemienia, kiedy występuje przesunięcie czasowe pomiędzy maksymalną wartością napięcia na uziomie a prądem, przy czym wartość napięcia przyjęto jako stałą, natomiast dla wartości prądu przyjęto, że się zmienia wraz z upływającym czasem rejestracji.
Z powyższych rozważań można zatem wyciągnąć bardzo praktyczny wniosek. Rozbudowany system uziomowy jest nieefektywny, podobnie jak to miało miejsce w układzie drenażowym. Ciecz w systemie drenażowym, podobnie jak fala prądowa w uziomie, będzie odprowadzana do gruntu tylko przez określoną długość uziemienia – tak zwaną długość efektywną. Mechanizm odprowadzania prądu do gruntu można przyrównać do odprowadzania cieczy w drenażu o niskim ciśnieniu (przewodzenie elektronowe) lub wysokim ciśnieniu cieczy (wyładowania łukowe).
Wnioski
W artykule przedstawiono bardzo ogólnie opis zjawiska fizycznego zachodzącego podczas przepływu fali prądowej przez uziom i konsekwencje z tym związane. Celem niniejszego artykułu było przede wszystkim omówienie w sposób jak najbardziej przystępny czynników odpowiedzialnych za wzrost i zmniejszenie się impedancji falowej uziemienia w stosunku do rezystancji statycznej.
Analiza wykazała, że impedancja falowa uziemienia będzie wzrastać, jeżeli całkowita długość uziemienia będzie przekraczać długość efektywną (lc > le), a wartość natężenia pola elektrycznego w gruncie będzie na tyle mała, że efekty wyładowań łukowych nie zrekompensują utraconej długości uziomu – długości ponadefektywnej. Z kolei impedancja falowa uziemienia będzie maleć, jeżeli całkowita długość uziomu będzie równa lub mniejsza od długości efektywnej (lc ≤ le), a wartość natężenia pola elektrycznego w gruncie będzie na tyle duża, że efekty wyładowań łukowych przyczynią się do zwiększania pozornych wymiarów uziomu.
Kwestią, której nie rozstrzygnięto w artykule, jest to, czy za wszelką cenę należy dążyć do osiągnięcia wymaganej rezystancji statycznej uziemienia, ze względu na ochronę przed przepięciami. Czy może bardziej zasadne byłoby wprowadzenie dodatkowego kryterium związanego z długością efektywną uziomu dla poszczególnych rezystywności gruntu i czasie trwania czoła udaru np. Tc = 10 μs, co byłoby bliższe rzeczywistości? Z pewnością jest to kwestia, którą należy wziąć pod rozwagę, chcąc projektować efektywne układy uziemień.
Literatura
1. M. Łoboda, Udarowe właściwości uziemień ochrony odgromowej obiektów budowlanych i elektroenergetycznych, WPW, Warszawa 2000.
2. S. Szpor, H. Dzierżek, W. Winiarski, Technika wysokich napięć, WNT, Warszawa 1969.
3. S. Bolkowski, Teoria obwodów elektrycznych, WNT, Warszawa 1998.
4. K. Wołkowiński, Uziemienia urządzeń elektroenergetycznych, WNT, Warszawa 1967.
