Elektryczne instalacje tymczasowe rozwijane przez jednostki ochrony przeciwpożarowej w czasie akcji ratowniczo-gaśniczej

Bęben przewodowy stanowiący jednocześnie przedłużacz do przyłączania ręcznych odbiorników energii elektrycznej
Fot. J. Wiatr, W. Jaskółowski

Bęben przewodowy stanowiący jednocześnie przedłużacz do przyłączania ręcznych odbiorników energii elektrycznej


Fot. J. Wiatr, W. Jaskółowski

Obowiązujące wymagania w zakresie tymczasowych instalacji elektrycznych stosowanych przez jednostki ochrony przeciwpożarowej pozostawiają wiele do życzenia.

Zobacz także

Zasady projektowania sterowań instalacji do odprowadzania dymu i ciepła

Zasady projektowania sterowań instalacji do odprowadzania dymu i ciepła Zasady projektowania sterowań instalacji do odprowadzania dymu i ciepła

Głównym zagrożeniem w czasie pożaru, przyczyniającym się do większości wypadków śmiertelnych, jest zadymienie. W skład dymu wchodzą produkty spalania, gazy pożarowe i tlenek węgla. Bardzo niebezpieczna...

Głównym zagrożeniem w czasie pożaru, przyczyniającym się do większości wypadków śmiertelnych, jest zadymienie. W skład dymu wchodzą produkty spalania, gazy pożarowe i tlenek węgla. Bardzo niebezpieczna jest też ich wysoka temperatura, która stwarza dodatkowe zagrożenie, np. poprzez rozgorzenie. Silne zadymienie utrudnia sprawne przeprowadzenie ewakuacji oraz walkę z pożarem, dlatego przepisy z zakresu ochrony przeciwpożarowej w niektórych przypadkach nakładają obowiązek stosowania specjalnych instalacji...

Zagrożenie pożarem i eksplozją beziskiernikowych ograniczników przepięć (część 1.)

Zagrożenie pożarem i eksplozją beziskiernikowych ograniczników przepięć (część 1.) Zagrożenie pożarem i eksplozją beziskiernikowych ograniczników przepięć (część 1.)

Ograniczniki przepięć podczas ich normalnego działania w sieciach elektroenergetycznych średnich i wysokich napięć nie stwarzają zagrożeń dla sąsiadujących z nimi obiektów czy personelu. Ich stosowanie...

Ograniczniki przepięć podczas ich normalnego działania w sieciach elektroenergetycznych średnich i wysokich napięć nie stwarzają zagrożeń dla sąsiadujących z nimi obiektów czy personelu. Ich stosowanie przyczynia się wręcz do eliminacji awarii innych aparatów w wyniku uszkodzeń ich izolacji i związanych z tym zagrożeń. Poprawnie skonstruowane ograniczniki przepięć, dobrane do lokalnych warunków sieciowych i zainstalowane, wykonane z zastosowaniem właściwej technologii, są przez kilkadziesiąt...

Wymagania dla instalacji elektrycznych funkcjonujących w czasie pożaru

Wymagania dla instalacji elektrycznych funkcjonujących w czasie pożaru Wymagania dla instalacji elektrycznych funkcjonujących w czasie pożaru

W budynkach oprócz instalacji zasilających obwody użytkowe występują często instalacje odpowiedzialne ze bezpieczeństwo pożarowe. W większości przypadków odpowiadają za wczesne wykrycie, alarmowanie i...

W budynkach oprócz instalacji zasilających obwody użytkowe występują często instalacje odpowiedzialne ze bezpieczeństwo pożarowe. W większości przypadków odpowiadają za wczesne wykrycie, alarmowanie i rozgłaszanie sygnałów i komunikatów ewakuacyjnych, a także zasilanie i sterowanie urządzeń przeciwpożarowych.

Zgodnie z obowiązującymi zaleceniami rozwijana tymczasowa instalacja polowa powinna być wykonana w układzie zasilania TN-S, który pomimo swoich zalet nie zawsze jest możliwy do realizacji w trudnym lub uzbrojonym terenie, ponieważ wymaga on uziemiania punktu neutralnego generatora.

Ponadto przy warunkach zwarciowych, jakie gwarantuje generator zespołu prądotwórczego, nie zawsze jest możliwe zachowanie skutecznej ochrony przeciwporażeniowej, co zgodnie ze statystykami prowadzonymi przez PSP przejawia się w postaci wypadków rażenia prądem elektrycznym ratowników.

Artykuł przedstawia prosty i niezawodny sposób projektowania polowych instalacji tymczasowych rozwijanych podczas akcji ratowniczo-gaśniczej.

Szereg budynków ma instalacje przeciwpożarowe, których celem jest wykrycie pożaru i szybka reakcja w celu jego ugaszenia. W przypadku gdy pomimo zastosowanego systemu sygnalizacji pożaru, dochodzi do pożaru w pełni rozwiniętego, inne urządzenia przeciwpożarowe, których funkcjonowanie jest niezbędne w czasie pożaru, mają za zadanie wspomaganie jego gaszenia oraz wspomaganie ewakuacji ludzi uwięzionych w płonącym budynku.

Wielokrotnie w czasie akcji ratowniczo-gaśniczej ekipy ratownicze straży pożarnej, muszą wykorzystywać ręczne urządzenia elektryczne stanowiące wyposażenie wozów gaśniczych lub innych pojazdów znajdujących się na wyposażeniu jednostek ochrony przeciwpożarowej. W takim przypadku do ich zasilania wykorzystuje się zespoły prądotwórcze znajdujące się na wyposażeniu pojazdów pożarniczych.

Zatem ratownicy po przybyciu na miejsce zdarzenia stają przed problemem budowy tymczasowej instalacji elektrycznej (polowej sieci elektroenergetycznej) zasilanej z generatora zespołu prądotwórczego. W takim przypadku wymagania dotyczące jej budowy muszą przewidywać odpowiednio dobrane oprzewodowanie oraz system ochrony przeciwporażeniowej, który w dowolnych warunkach terenowych gwarantował będzie bezpieczną eksploatację zasilanych z niej urządzeń elektrycznych.

Spośród dostępnych środków ochrony przeciwporażeniowej zdefiniowanych w normie [4] warunki spełnić może jedynie sieć ochronna wykonana w układzie zasilania IU, który nie został zdefiniowany ww. normie. Układ ten również nie został zdefiniowany w normach wojskowych, gdzie zasilanie w warunkach polowych stanowi zagadnienie powszechne.

Normy wojskowe, mimo dość ostrych wymagań, określają wymagania dotyczące zasilania z zachowaniem uziemienia punktu neutralnego generatora oraz uziemiania wielokrotnego elementów zasilanych z generatora zespołu prądotwórczego.

W warunkach wojskowej infrastruktury polowej powszechnie wykorzystywany jest układ zasilania TN-S (układ zasilania TN-C powszechnie stosowany w sieciach elektroenergetycznych nn jest zabroniony do stosowania w instalacjach tymczasowych), co znajduje techniczne uzasadnienie oraz możliwości czasowe i terenowe (brak uzbrojenia terenu) na wykonanie uziemienia o wartości nie większej od 50 W (w przepisach krajowych, norma N SEP-E 001 [11] określa wymóg 5 W. Odnosi on się jednak do instalacji stacjonarnych i nie może mieć zastosowania w instalacjach tymczasowych).

Pomocne w tym zakresie mogą być normy niemieckie, opisane w publikacji [3]. Natomiast w przypadku akcji ratowniczo-gaśniczej, wymaganie takie stanowiłoby raczej nieporozumienie z uwagi na to, że uzyskanie rezystancji uziemienia o takiej wartości w trudnym terenie może stwarzać olbrzymie trudności i wymagać znacznego czasu opóźniając tym samym rozpoczęcie akcji.

Szczególne trudności pojawiają się w terenie uzbrojonym albo zaasfaltowanym, gdzie znalezienie miejsca na pogrążenie uziomu graniczy z cudem.

Podobnie w przypadku terenu o bardzo dużej rezystywności gruntu, wykonanie uziemienia o wymaganej rezystancji wymaga znacznego czasu, przez co należy kategorycznie odrzucić układ zasilania TN-S w warunkach akcji ratowniczo-gaśniczej, gdzie każda sekunda może decydować o jej powodzeniu.

Podobnie nieprzydatny jest układ IT, a układ TT do zasilania w warunkach polowych nie znajduje technicznego uzasadnienia.

Poniżej na rys. 1a, rys. 1b i rys. 1c zostały przedstawione układy zasilania wraz z oznaczonymi obwodami prądów zwarciowych:

b elektryczne instalacje tymczasowe rys01a

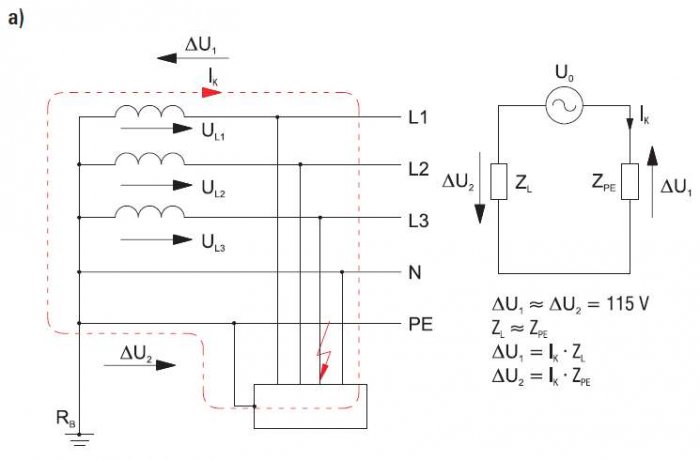

Rys. 1a. Układ zasilania TN-S wraz z obwodem prądów zwarciowych; Rys. J. Wiatr, W. Jaskółowski

b elektryczne instalacje tymczasowe rys01b

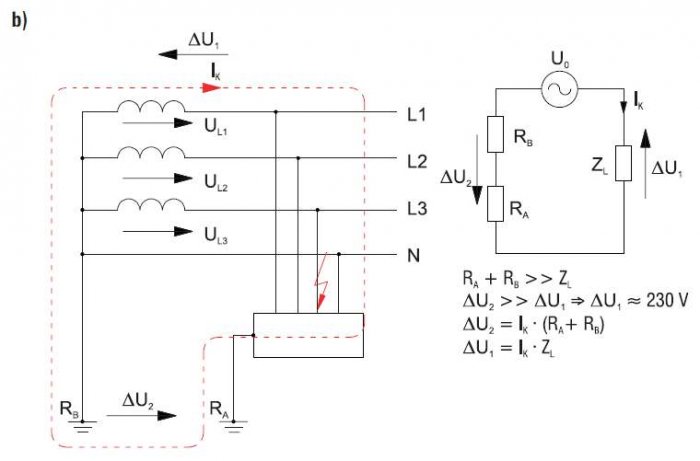

Rys. 1b. Układ zasilania TT wraz z obwodem prądów zwarciowych; Rys. J. Wiatr, W. Jaskółowski

We wszystkich tych układach zasilania niezbedne jest uziemienie, które nastręcza szereg problemów wykonawczych, co wymusza konieczność znalezienia prostszego rozwiązania pozwalającego na niemal natychmiastowe podanie zasilania po rozwinięciu polowej sieci elektroenergetycznej z zachowaniem wszelkich kanonów bezpieczeństwa.

b elektryczne instalacje tymczasowe rys01c

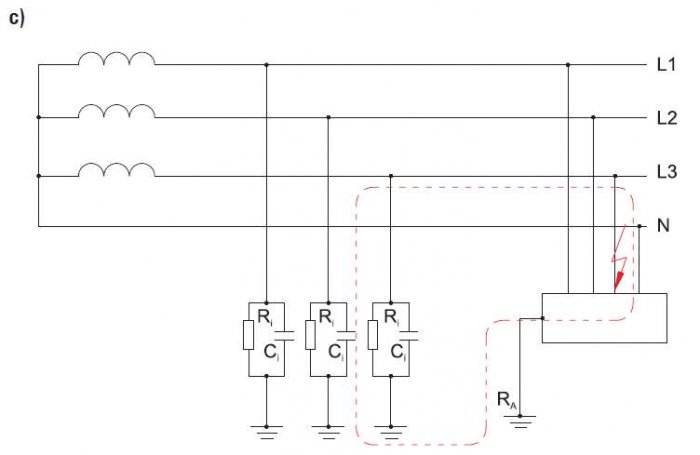

Rys. 1c. Układ zasilania IT wraz z obwodem prądów zwarciowych, gdzie: Ri – rezystancja, Ci – pojemność występująca pomiędzy żyłą przewodzącą a ziemią; Rys. J. Wiatr, W. Jaskółowski

Z pomocą przychodzi układ zasilania IU(I – części czynne izolowane, U – części przewodzące połączone z nieuziemionym przewodem wyrównawczym PBU).

Spotyka się również określenia:

  • separacja ochronna (obwodu wielu odbiorników) z urządzeniem UKSI działającym na wyłączenie,
  • system przewodów wyrównawczych PBU z układem UKSI do monitorowania stanu izolacji.

Ten układ nie jest objęty normalizacją krajową, a jego zastosowania są niepowszechne.

Schemat ideowo-blokowy zasilania tymczasowej instalacji elektrycznej wykonanej w układzie IU, zasilanej przez zespół prądotwórczy, przedstawia rys. 2.

b elektryczne instalacje tymczasowe rys02

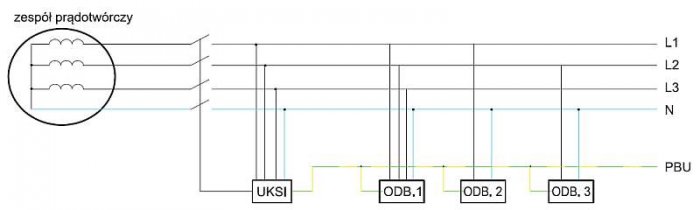

Rys. 2. Schemat polowej linii elektroenergetycznej wykonanej w układzie IU; Rys. J. Wiatr, W. Jaskółowski

Z uwagi na brak krajowych wymagań w tym zakresie, pomocne okazały się normy niemieckie:

  • DIN 14686:2010-05 Feuerwehrwesen-Schaltschränke für fest eingebaute Stromerzeuger (Generatorsätze) ³ 12 kVA für den Einsatz Feuerwehrfahrzugen [1],
  • DIN 14686:2007-02 Feuerwehrwesen-Fest eingebaute Stromerzeugerkleiner 12 kVA für den Einsatz Feurewehrfahrzugen [2].

Należy zwrócić uwagę, że układ IU różni się od znanego powszechnie układu zasilania IT tym, że nie ma żadnego uziemienia. Części czynne są izolowane od ziemi, a części przewodzące dostępne są połączone z nieuziemionym przewodem wyrównawczym PBU.

W układzie tym podobnie jak w układzie zasilania IT występuje Układ Kontroli Stanu Izolacji (UKSI; ang. IMD – insulation monitoring devire), czyli urządzenie do monitorowania stanu izolacji doziemnej.

UKSI kontroluje stan izolacji całej instalacji tymczasowej i steruje podnapięciowym wyłącznikiem, który powoduje rozłączenie zasilania w przypadku zmniejszenia się rezystancji izolacji poniżej zadanego progu (zgodnie z normą PN-HD 60364-7-704:2010P Instalacje elektryczne niskiego napięcia. Część 7-704: Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy lub rozbiórki - w zespołach prądotwórczych o mocy S ≤ 25 kVA można nie instalować UKSI, z czego korzystają producenci zespołów prądotwórczych. W celu zwiększenia bezpieczeństwa eksploatacji UKSI należy instalować w rozdzielnicy stanowiącej element ukompletowania instalacji tymczasowej stanowiącej wyposażenie samochodów pożarniczych). Musi on posiadać dwustopniowe nastawienie:

  • pierwszy próg uruchamiający sygnalizację optyczną i akustyczną w przypadku uzyskania przez zasilaną sieć polową rezystancji izolacji o wartości 150 W/V, czyli pojawienia się prądów doziemnych o wartości około 6 mA; w przypadku zdziałania sygnalizacji akustycznej może ona zostać wyłączona, podczas gdy sygnalizacja akustyczna pozostaje nadal aktywna,
  • drugi próg powodujący odłączenie zasilania od zasilanej sieci polowej w przypadku uzyskania przez zasilaną sieć polową rezystancji izolacji o wartości 100 W/V, czyli pojawienia się prądów doziemnych o wartości 10 mA, które stanowią gaśnicę samouwolnienia się w przypadku rażenia. W tym przypadku samoczynne wyłączenie zasilania powinno nastąpić w czasie nie dłuższym od 1 s.

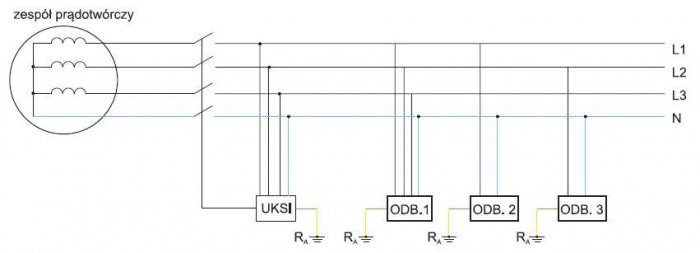

W celu porównania, na rys. 3. został przedstawiony układ zasilania IT z przyłączonymi kilkoma odbiornikami.

W przeciwieństwie do układu zasilania IU każdy odbiornik ma uziemienie ochronne, które ze względów bezpieczeństwa powinno zostać wykonane jako zbiorowe obejmujące wszystkie odbiorniki zasilane z tego samego źródła. Czyli przekształcenie układu IU w układ IT polega na uziemieniu przewodu wyrównawczego PBU. Przedstawia to rys. 5., w którym zaznaczono drogę przepływu prądu zwarciowego przy zwarciu podwójnym.

b elektryczne instalacje tymczasowe rys05

Rys. 5. Droga prądu zwarciowego w układzie zasilania IT (a) oraz układzie zasilania IU (b), przy podwójnym zwarciu; rys. J. Wiatr, W. Jaskółowski

W tym miejscu należy zwrócić uwagę na to, że zespół prądotwórczy jest źródłem miękkim, którego impedancja zwarciowa w przeciwieństwie do Systemu Elektroenergetycznego ulega zmianom w dość szerokich granicach, uzyskując w stanie podprzejściowym zwarcia wartość około 10% znamionowej wartości impedancji znamionowej generatora (określonej wzorem ZnG = U2nG/SnG), w stanie przejściowym zwarcia około (30–40)% wartości znamionowej generatora, a w stanie ustalonym zwarcia wartość (200–300)% wartości znamionowej generatora. Zmienność impedancji zwarciowej generatora wynika ze zmienności drogi głównego strumienia magnetycznego generatora, co zostało przedstawione na rys. 4. (a, b, c). Widoczna na ­rys. 4d chwilowa stabilizacja impedancji zwarciowej generatora jest wynikiem działania automatyki forsowania wzbudzenia, która ustaje po 10 sekundach od chwili powstania zwarcia.

b elektryczne instalacje tymczasowe rys04

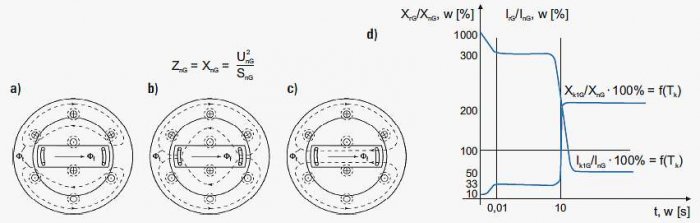

Rys. 4. Zmienność drogi strumienia magnetycznego w generatorze w stanie podprzejściowym zwarcia (a), przejściowym zwarcia (b), ustalonym zwarcia (c) oraz zmienność impedancji i prądów zwarciowych (d), gdzie: ZnG – impedancja znamionowa generatora, XnG – znamionowa reaktancja generatora [12]

Impedancja generatora zespołu prądotwórczego w czasie zwarcia podczas działania automatyki forsowania wzbudzenia może zostać wyrażona wzorem:

b elektryczne instalacje tymczasowe wzor01

Wzór 1

gdzie:

n – krotność prądu znamionowego generatora gwarantowana przez producenta podczas zwarć na zaciskach generatora przez 10 s (w nowoczesnych zespołach n = 3),

UnG – napięcie znamionowe aeratora, w [kV],

SnG – moc znamionowa pozorna generatora, w [MVA].

UWAGA

Do obliczeń praktycznych przyjmuje się Zk1G = Xk1G z uwagi na pomijalnie małą wartość rezystancji generatora nn, szacowaną jako 0,03·XnG.

Natomiast impedancja transformatora SN/nn, która nie ulega zmianom przez czas trwania zwarcia, może zostać określona wzorem:

b elektryczne instalacje tymczasowe wzor02

Wzór 2

Ponieważ napięcie zwarcia uk transformatora przyjmuje wartość 4,5% (w jednostkach względnych 0,045) dla mocy S ≤ 400 kVA oraz 6% (w jednostkach względnych 0,06) dla transformatorów o mocy S ≥ 630 kVA, stosunek impedancji generatora (w czasie 10 s, kiedy działa automatyka forsowania wzbudzenia) do impedancji transformatora wyniesie odpowiednio (SnT = SnG, UnT = UnG):

b elektryczne instalacje tymczasowe wzor03

Wzór 3

Zatem o taką względną wartość mniejsze będą prądy zwarciowe przy zasilaniu z generatora w stosunku do prądów zwarciowych zasilanych przez transformator SN/nn, o takiej samej mocy jak generator zespołu prądotwórczego, przyłączony do Systemu Elektroenergetycznego. Takie silne ograniczenie prądu zwarciowego płynącego z generatora zespołu prądotwórczego wynika z jego mocy zwarciowej, która jest nieporównywalnie mniejsza od mocy zwarciowej Systemu Elektroenergetycznego.

Zastosowanie układu zasilania IU powoduje, że przy pojedynczym zwarciu układ zasilania nie stwarza zagrożenia porażenia prądem elektrycznym, a prąd zwarciowy nie powoduje przerwania dostaw energii do zasilanych odbiorników.

Problemy pojawiają się dopiero przy podwójnym zwarciu. Dotyczą one samoczynnego wyłączenia co najmniej w jednym obwodzie objętym zwarciem.

Na rys. 5. został przedstawiony obwód prądu zwarciowego dla zwarć podwójnych w układzie zasilania IT oraz układzie zasilania IU.

Z analizy rys. 5. wynika, że brak uziemienia przewodu PBU nie ma żadnego wpływu na przebieg zwarcia przy wystąpieniu zwarcia podwójnego.

b elektryczne instalacje tymczasowe rys06

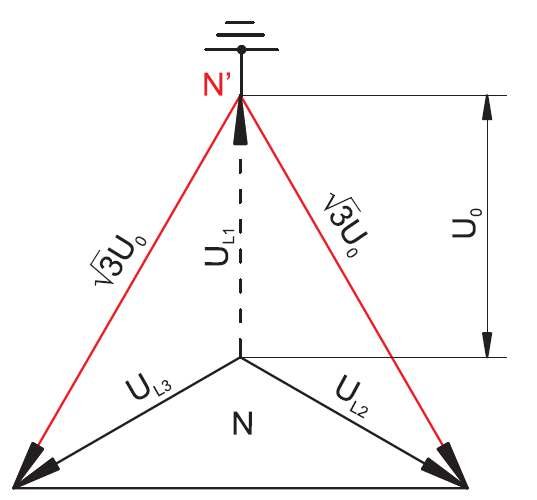

Rys. 6. Skutki doziemienia jednej z faz w układzie zasilania IT; rys. J. Wiatr, W. Jaskółowski

b elektryczne instalacje tymczasowe rys07

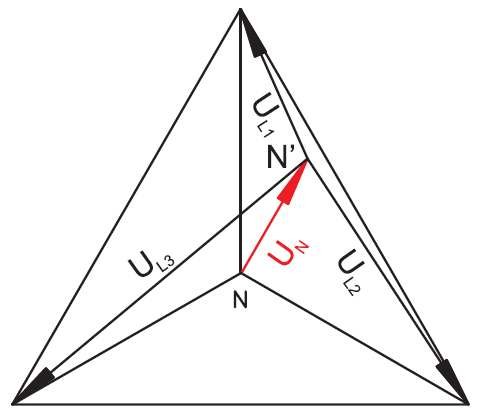

Rys. 7. Zobrazowanie zmienności napięć fazowych przy asymetrycznym zasilaniu w układzie, gdzie: IU – przykładowy rozkład wektorów napięć; rys. J. Wiatr, W. Jaskółowski

W układzie zasilania IT doziemienie jednej fazy skutkuje pojawianiem się na fazach nieuszkodzonych napięcia międzyfazowego, co symbolicznie przedstawia rys. 6.

Podobnie w układzie zasilania IU, w którym punktem odniesienia jest nieuziemiony przewód PBU. Pojawiało będzie się jednak napięcie UN, którego wektor układał będzie się w zależności od asymetrii obciążenia poszczególnych faz. Skutkowało to będzie zmiennością wartości napięć fazowych, które w zależności od wartości napięcia UN oraz położenia kątowego jego wektora, będą uzyskiwały różne wartości w stosunku do wartości znamionowych. Obrazuje to rys. 7.

W celu zapewnienia pełnego bezpieczeństwa, izolacja przyłączanych odbiorników do instalacji tymczasowej musi mieć izolację odporną na zwiększone wartości napięcia do wartości napięcia międzyfazowego. Dla uniknięcia tego niekorzystnego zjawiska optymalne jest stosowanie wyłącznie odbiorników trójfazowych symetrycznych.

Ponieważ w układzie IU przewód wyrównawczy PBU łączy wszystkie zasilane odbiorniki przy podwójnym zwarciu obwód zwarcia łudząco przypomina obwód zwarcia, jaki występuje w układzie zasilania TN. Stosunkowo łatwo można w tym przypadku spełnić warunek samoczynnego wyłączenia w co najmniej w jednym obwodzie objętym zwarciem.

W układzie przedstawionym na rys. 2. toleruje się wysokoimpedancyjne połączenie z ziemią odbiorników ustawianych na ziemi, z uwagi na nieistotny wpływ na warunki zasilania oraz warunki ochrony przeciwporażeniowej. Zaleca się, aby zespół prądotwórczy był wykonany w II klasie ochronności, podobnie jak odbiorniki przyłączane do rozwijanej instalacji tymczasowej wykonanej w układzie zasilania IU.

Kable stanowiące element polowej sieci elektroenergetycznej (instalacji tymczasowej) rozwijanej w warunkach akcji ratowniczo-gaśniczej lub akcji ratowniczej powinny mieć budowę co najmniej taką jak przewody oponowe typu H07RN-F o napięciu U0/U = 450/750 V, w których opona wykonana jest z niezapalnego kauczuku naeoprenowego, a żyły przewodzące są giętkie. Znacznie lepiej do tego celu nadają się przewody górnicze mające oponę olejoodporną i jednocześnie niepalną.

Z uwagi na przyjętą metodykę zasilania zasadne wydaje się stosowanie przewodów spełniających przedstawione wymagania, ale wykonane w taki sposób, aby oplot bezpośrednio pod powłoką zewnętrzną przewodu stanowił żyłę PBU.

Przykłady budowy przewodów możliwych do stosowania w instalacjach tymczasowych przedstawia rys. 8.

Najkorzystniejszą budowę ze względu na warunki eksploatacji ma przewód przedstawiony na rys. 8a, podczas gdy przewód przedstawiony na rys. 8c jest powszechnie dostępny na rynku.

b elektryczne instalacje tymczasowe rys08

Rys. 8. Przykład budowy przewodu stosowanego do budowy polowych sieci elektroenergetycznych stosowanych w jednostkach ochrony przeciwpożarowej; rys. J. Wiatr, W. Jaskółowski

Bardzo istotnym warunkiem zachowania bezpieczeństwa jest zakaz stosowania przewodów gołych jako przewodu PBU.

Okablowanie stanowiące wyposażenie samochodu pożarniczego powinno być zdublowane (jeden komplet oprzewodowania powinien stanowić zapas gotowy do użycia w przypadku uszkodzenia zestawu podstawowego) ze względu na zwiększoną niezawodność, tak by możliwa była wymiana w przypadku powstania uszkodzenia w czasie akcji ratowniczo-gaśniczej.

Osobnym problemem pozostają wymagania stawiane przyłączanym odbiorników elektrycznym. Powinny one być wykonane w II (urządzenia wykonane w II klasie ochronności mogą być przyłączane bez przyłączania przewodu wyrównawczego pomimo że jest on pożądany jako osobna żyła lub oplot w każdym przewodzie ruchomym) klasie ochronności i mieć izolację odporną na chwilowy wzrost napięcia powodowany asymetrią obciążeń poszczególnych faz.

b elektryczne instalacje tymczasowe fot01

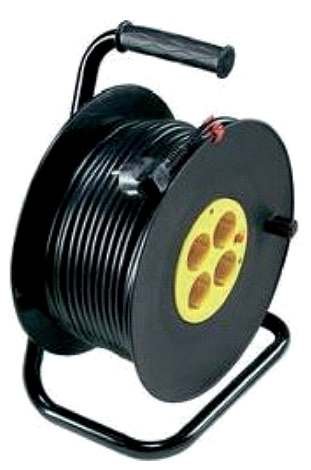

Fot. 1. Bęben przewodowy stanowiący jednocześnie przedłużacz do przyłączania ręcznych odbiorników energii elektrycznej; fot. J. Wiatr, W. Jaskółowski

W skład ukompletowania polowej sieci elektroenergetycznej muszą wchodzić następujące elementy:

  • zespół prądotwórczy nn o mocy dobranej do mocy odbiorników,
  • dwa komplety kabli
  • oraz rozdzielnica wykonana w II klasie ochronności, do której przyłączane będą zasilane odbiorniki.

Przewody powinny znajdować się na bębnach z zainstalowanymi gniazdami umożliwiającymi przyłączanie odbiorników (fot. 1.).

Długość pojedynczej linii zasilającej nie powinna przekraczać wartości wynikającej z wartości dopuszczalnej pętli obwodu zwarciowego przyjmowanej jako R=1,5 W [3]. Długość tę można wyznaczyć ze wzoru:

b elektryczne instalacje tymczasowe wzor04

Wzór 4

gdzie:

γ – konduktywność żyły przewodzącej przewodu zasilającego, w [m/(W mm2)], dla miedzi γ = 55,

S – przekrój żyły przewodzącej przewodu zasilającego, w [mm2],

l  ≤  0,75·55·S = 41,25·S (wzór 5)

Długość będzie uzależniona od przekroju przewodu:

  • przy S = 2,5 mm2; l = 100 m,
  • przy S = 4 mm2; l = 160 m,
  • przy S = 6 mm2; l = 240 m.

Oprócz tego przy doborze przekroju linii zasilającej należy uwzględnić warunek spadku napięcia określany na ogólnych zasadach, opisanych w normach przedmiotowych oraz dostępnych publikacjach z zakresu doboru przewodów i kabli [6].

Ponieważ w polowych sieciach elektroenergetycznych stosowane są wyłącznie przewody i kable o żyłach miedzianych o przekroju nie większym od 50 mm2, przy dopuszczalnym spadku napięcia DUdop. = 5%, długość obwodu należy wyznaczyć z poniższych wzorów:

b elektryczne instalacje tymczasowe wzor06

dla obwodów jednofazowych (wzór 6)

b elektryczne instalacje tymczasowe wzor07

dla obwodów trójfazowych (wzór 7)

gdzie:

P – moc czynna przyłączanych odbiorników, w [W],

Un – napięcie międzyprzewodowe, w [V],

Uf – napięcie pomiędzy przewodem fazowym a przewodem neutralnym, w [V].

Ocenę samoczynnego wyłączenia zwarć przy zwarciu podwójnym, zobrazowanym na rys. 9., należy przeprowadzić z wykorzystaniem poniższych wzorów:

b elektryczne instalacje tymczasowe wzor08

Wzór 8

b elektryczne instalacje tymczasowe wzor09

Wzór 9

b elektryczne instalacje tymczasowe wzor10

Wzór 10

b elektryczne instalacje tymczasowe wzor11

Wzór 11

gdzie:

U0 – napięcie pomiędzy przewodem fazowym a nieuziemionym ­przewodem wyrównawczym PBU, w [V],

Z’S – impedancja obwodu zwarciowego (symbolicznie przedstawionego na rys. 9.), dla zwarć podwójnych bez udziału ziemi, w [Ω],

Ia – prąd wyłączający zasilanie przynajmniej w jednym obwodzie objętym zwarciem podwójnym, gwarantujący samoczynne wyłączenie w czasie nie dłuższym od określonego w normie PN-HD 60364-4-41[4], w [A],

Zk1G – impedancja zwarciowa generatora dla zwarć jednofazowych w czasie działania automatyki forsowania wzbudzenia, w [Ω],

UnG – napięcie znamionowe generatora, w [kV],

SnG – znamionowa moc pozorna generatora, w [mVA],

n – krotność prądu znamionowego gwarantowana przez producenta zespołu podczas zwarć na jego zaciskach, w [-],

l – długość obwodu zwarciowego, w [m],

S – przekrój przewodu, w [mm2],

γ – konduktywność przewodu, w [m/(Ω·mm2)],

Zl – impedancja linii zasilającej na odcinku objętym zwarciem, w [Ω].

b elektryczne instalacje tymczasowe rys09

Rys. 9. Obwód zwarcia dla prądu zwarciowego przy zwarciu podwójnym (droga przepływu prądu zwarciowego została oznaczona kolorem czerwonym); rys. J. Wiatr, W. Jaskółowski

W przypadku nieskutecznej ochrony przeciwporażeniowej realizowanej przez zabezpieczenia wzrostowe podczas zwarć podwójnych, można zastosować wyłączniki różnicowoprądowe, których zasadę działania przedstawia rys. 10.

Ponieważ prądy zwarciowe zamykają się w obwodzie zwarciowym, którego elementem jest przewód PBU, omijający przekładnik Ferrantiego wyłącznika różnicowoprądowego, należy uznać że podczas zwarć podwójnych warunek określony wzorem (8) zostanie spełniony. Wzór (11) jest uzupełnieniem rys. 10. i stanowi warunek poprawnego działania wyłącznika różnicowoprądowego.

Dobór przewodów stanowiących ukompletowanie instalacji tymczasowej należy realizować zgodnie z wymaganiami normy PN-IEC 60364-5-523:2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność długotrwała przewodów [5].

b elektryczne instalacje tymczasowe rys10

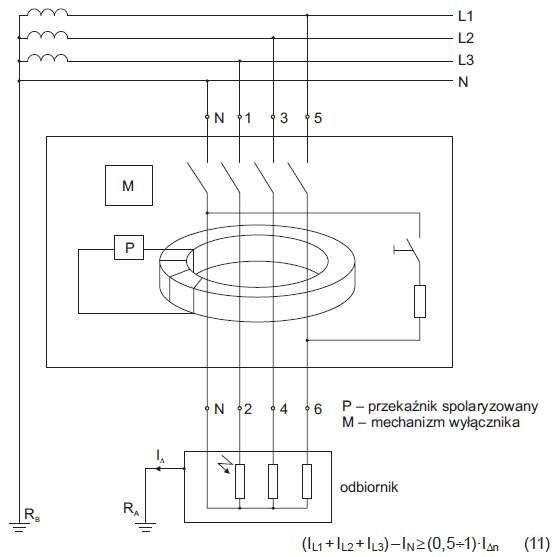

Rys. 10. Zasada działania wyłącznika różnicowoprądowego i warunek jego poprawnego funkcjonowania, gdzie: IL1; IL2; IL3 – prądy fazowe, IN – prąd w przewodzie neutralnym, IDn – znamionowy prąd różnicowy [5]

Na rys. 11. został przedstawiony przykładowy schemat zasilania instalacji tymczasowej budowanej w czasie akcji ratowniczo-gaśniczej zasilanej z generatora zespołu prądotwórczego w układzie zasilania IU.

Analiza rys. 10. oraz rys. 11. pozwala wyciągnąć wnioski, że wyłączniki różnicowoprądowe podczas zwarć podwójnych stanowią skuteczne zabezpieczenie przeciwporażeniowe i wyłączą co najmniej jeden z uszkodzonych obwodów w czasie zgodnym z wymaganiami normy [4].

b elektryczne instalacje tymczasowe rys11

Rys. 11. Przykładowy schemat zasilania instalacji tymczasowej rozwijanej podczas akacji ratowniczo-gaśniczej (UKSI musi gwarantować pomiar ciągłości przewodu PBU). Gniazda wtyczkowe o prądzie znamionowym powyżej 16 A powinny być wyposażone w rozłącznik oraz blokadę mechaniczną. W obwodach zasilanych z zespołów prądotwórczych dopuszcza się stosowanie gniazd wtyczkowych o prądzie znamionowym nie większym od 32 A; rys. J. Wiatr, W. Jaskółowski

Przykład

Należy sprawdzić warunki ochrony przeciwporażeniowej realizowanej przez samoczynne wyłączenie przy podwójnym zwarciu w instalacji tymczasowej zasilanej z generatora o mocy S =16 kVA w układzie IU. Długość obwodu l = 100 m. Zabezpieczenie S 302B16. Przewód miedziany o przekroju 6 mm2.

Warunek samoczynnego wyłączenia nie zostanie spełniony. Konieczne jest dobezpieczenie zasilanych obwodów wysokoczułymi wyłącznikami różnicowoprądowymi lub zastosowanie zespolonego aparatu zawierającego wyłącznik nadprądowy z wysokoczułym wyłącznikiem różnicowoprądowym. Takie rozwiązanie ze względu na małe wartości prądów zwarciowych zasilanych przez generator zespołu prądotwórczego jest konieczne w celu zachowania skutecznej ochrony od porażeń przy podwójnym zwarciu.

Uwaga! Praktyczną realizację treści artykułu znajdzie Czytelnik w publikacji Uproszczony projekt zestawu tymczasowej instalacji elektrycznej rozwijanej przez jednostki ochrony przeciwpożarowej w czasie akcji ratowniczo-gaśniczej.

Osobnym, ale bardzo ważnym problemem jest badanie stanu ochrony przeciwporażeniowej w instalacjach tymczasowych (tzw. polowych sieciach elektroenergetycznych stosowanych w jednostkach ochrony przeciwpożarowej). Do eksploatacji tych sieci niezbędna jest osoba przeszkolona w zakresie zasilania elektroenergetycznych urządzeń polowych, która po rozwinięciu tymczasowej instalacji powinna przeprowadzić uproszczoną procedurę sprawdzającą. Zakres sprawdzania powinien obejmować:

  • oględziny zespołu prądotwórczego,
  • oględziny rozdzielnicy,
  • stan połączeń sieci oraz działanie wyłączników różnicowoprądowych przez uruchomienie testu,
  • sprawdzenie ciągłości przewodu PBU.

Należy jednak zwrócić uwagę, że sprawdzenie działania wyłączników różnicowoprądowych powinno być wykonywane codziennie po objęciu służby przez zmianę dyżurną, co wiąże się z uruchomieniem zespołu prądotwórczego. Podobnie codziennemu sprawdzeniu podlega układ kontroli stanu izolacji (UKSI). Nie rzadziej niż raz w miesiącu należy z wykorzystaniem testera przeprowadzić pomiar rzeczywistego prądu zadziałania wyłączników różnicowoprądowych. Natomiast co trzy miesiące osoby wykwalifikowane powinny prowadzić kontrolę okresową obejmującą:

  • pomiar rezystancji izolacji prądnicy oraz przewodów czynnych instalacji względem nieuziemionego przewodu PBU,
  • pomiar rezystancji urządzeń odbiorczych lub pomiar równorzędny:
b elektryczne instalacje tymczasowe tab01

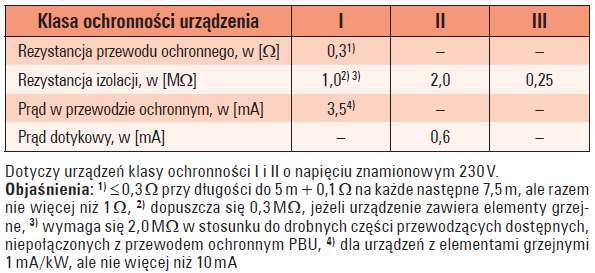

Tab. 1. Graniczne dopuszczalne wartości parametrów urządzeń odbiorczych przy sprawdzeniach okresowych według DIN VDE 0701/02702 [3]

  • prądu w przewodzie ochronnym dla odbiorników I klasy ochronności,
  • prądu dotykowego dla urządzeń odbiorczych w II klasie ochronności,
  • sprawdzanie ciągłości połączeń ochronnych oraz pomiar rezystancji przejścia pomiędzy częściami przewodzącymi dostępnymi jednocześnie.

Wyniki kontroli należy zapisywać w dzienniku eksploatacji polowego sprzętu elektrycznego stanowiącego wyposażenie samochodu pożarniczego. W tabeli 1. zostały przedstawione dopuszczalne wartości parametrów urządzeń odbiorczych przy sprawdzeniach odbiorczych i okresowych, określone w niemieckiej normie DIN VDE 0701/0702 [3].

Literatura

  1. DIN 14686:2010-05 Feuerwehrwesen-Schaltschränke für fest eingebaute Stromerzeuger (Generatorsätze) ≥ 12 kVA für den Einsatz Feuerwehrfahrzugen.
  2. DIN 14686:2007-02 Feuerwehrwesen-Fest eingebaute Stromerzeugerkleiner 12 kVA für den Einsatz Feurewehrfahrzugen.
  3. E. Musiał, Ochrona przeciwporażeniowa w instalacjach zasilanych z zespołów prądotwórczych spalinowo-elektrycznych, inpe nr 170-171 listopad-grudzień 2013 r.
  4. PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
  5. PN-IEC 60364-5-523:2002 Instalacje elektryczna w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność długotrwała przewodów.
  6. J. Wiatr; M. Orzechowski Dobór przewodów i kabli elektrycznych niskiego napięcia – DW MEDIUM 2012
  7. J. Wiatr – Zespoły prądotwórcze w układach zasilania awaryjnego budynków – DW Medium 2010
  8. 8. DIN VDE 0701-0702:2008-06 Prüfung nach instandsetzung, Ändrung elektrischer Geräte Wiederhalung sprüfung elektrischer Geräte.
  9. PN-HD 60364-7-704:2008 Instalacje elektryczne niskiego napięcia. Część 7-704. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki.
  10. PN-HD 60364-6 Instalacje elektryczne niskiego napięcia. Część 6. Sprawdzanie.
  11. N SEP-E 001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa.
  12. J. Wiatr ; M. Orzechowski Poradnik Projektanta Elektryka – DW MEDIUM 2012 – wydanie V
  13. PN-HD 60364-5-54 Instalacje elektryczne w obiektach budowlanych. Część 5-54. Dobór i montaż wyposażenia elektrycznego. Uziemienia, przewody ochronne i przewody połączeń wyrównawczych.
  14. PN-HD 60364-5-551:2003p Instalacje elektryczne niskiego napięcia. Dobór i montaż wyposażenia elektrycznego. Niskonapięciowe zespoły prądotwórcze.

Chcesz być na bieżąco? Zapisz się do naszego newslettera!

Galeria zdjęć

Tytuł
przejdź do galerii

Komentarze

Najnowsze produkty i technologie

Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę?

Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę? Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę?

Motopompy to urządzenia stanowiące zespół silnika spalinowego z pompą do przepompowywania, pompowania lub wypompowywania różnego rodzaju cieczy – od wody czystej, przez brudną, szlam, aż po środki chemiczne....

Motopompy to urządzenia stanowiące zespół silnika spalinowego z pompą do przepompowywania, pompowania lub wypompowywania różnego rodzaju cieczy – od wody czystej, przez brudną, szlam, aż po środki chemiczne. Sprawdź, jak prawidłowo wybrać motopompę.

Wybieramy najlepsze oczyszczacze powietrza Sharp

Wybieramy najlepsze oczyszczacze powietrza Sharp Wybieramy najlepsze oczyszczacze powietrza Sharp

Ilość oczyszczaczy powietrza na rynku stale rośnie, a wraz z nią pojawiają się nowi producenci oraz wymyślne funkcjonalności. Obecnie możemy kupić oczyszczacz odpowiednio dostosowany do potrzeb użytkownika...

Ilość oczyszczaczy powietrza na rynku stale rośnie, a wraz z nią pojawiają się nowi producenci oraz wymyślne funkcjonalności. Obecnie możemy kupić oczyszczacz odpowiednio dostosowany do potrzeb użytkownika np. zmagającego się z alergią na pyłki, kurz czy borykającego się ze skutkami ubocznymi suchego powietrza. Często zapominamy jednak, że najważniejszym elementem oczyszczaczy jest to, aby oczyszczać – nie tylko z alergenów, ale przede wszystkim zanieczyszczeń powietrza (PM2.5 i PM10). Renomą cieszą...

Dom bliźniak, czy warto zainwestować?

Dom bliźniak, czy warto zainwestować? Dom bliźniak, czy warto zainwestować?

Własny domek wybudowany według konkretnego projektu, który przypadł nam do gustu, to niewątpliwie powód do radości i często zrealizowanie życiowych planów. Dlatego warto przemyśleć wszystkie decyzje, które...

Własny domek wybudowany według konkretnego projektu, który przypadł nam do gustu, to niewątpliwie powód do radości i często zrealizowanie życiowych planów. Dlatego warto przemyśleć wszystkie decyzje, które wiążą się z budową domu. Często dobrym rozwiązaniem okazuje się zabudowa bliźniacza i kupno projektu domu bliźniaczego.

HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET

HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET

Firma MIWI URMET Sp. z o.o. jest wyłącznym dystrybutorem w Polsce systemów sygnalizacji pożarowej firm Hochiki oraz NSC. Hochiki Corporation to firma założona w 1918r. w Japonii. Jest jednym ze światowych...

Firma MIWI URMET Sp. z o.o. jest wyłącznym dystrybutorem w Polsce systemów sygnalizacji pożarowej firm Hochiki oraz NSC. Hochiki Corporation to firma założona w 1918r. w Japonii. Jest jednym ze światowych liderów w produkcji systemów sygnalizacji pożaru i oświetlenia awaryjnego. Podczas ponad 100 lat działalności firma wprowadziła na światowy rynek szereg innowacyjnych rozwiązań i nowoczesnych technologii, dzięki czemu produkty Hochiki stały się wyznacznikiem wysokiej funkcjonalności oraz najwyższej...

MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa...

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa wykazują dużą determinację do zmian prowadzących do optymalizacji kosztów, co zapewnić ma im zachowanie przewagi konkurencyjnej, wynikającej np. z przyjętej strategii przewagi kosztowej.

Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie

Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie

W portfolio produktowym firmy Legrand pojawiła się nowa gama rozdzielnic izolacyjnych o nazwie Practibox S. Oferta dedykowana jest przede wszystkim dla budownictwa mieszkaniowego (prywatnego jak i deweloperskiego),...

W portfolio produktowym firmy Legrand pojawiła się nowa gama rozdzielnic izolacyjnych o nazwie Practibox S. Oferta dedykowana jest przede wszystkim dla budownictwa mieszkaniowego (prywatnego jak i deweloperskiego), hoteli i obiektów biurowych. Rozdzielnice otrzymały prestiżową nagrodę IF DESIGN AWARD 2019 w kategorii produkt, za elegancki i lekki wygląd oraz dbałość o środowisko naturalne podczas procesu produkcji.

Taśmy TZe synonimem trwałości

Taśmy TZe synonimem trwałości Taśmy TZe synonimem trwałości

Mimo warstwowej budowy są niezwykle cienkie. Grubość 160 mikrometrów nie przeszkadza im jednak w osiągnięciu zaskakująco dobrych parametrów wytrzymałościowych. Taśmy TZe są odporne na ścieranie, zarysowania,...

Mimo warstwowej budowy są niezwykle cienkie. Grubość 160 mikrometrów nie przeszkadza im jednak w osiągnięciu zaskakująco dobrych parametrów wytrzymałościowych. Taśmy TZe są odporne na ścieranie, zarysowania, promieniowania UV i ekstremalne temperatury.

Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Drukarki etykiet dla elektryków i elektroinstalatorów Brother Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch...

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch E550WVP to przenośne i szybkie urządzenia, które oferują specjalne funkcje do druku najpopularniejszych typów etykiet. Urządzenia pozwalają na szybkie i bezproblemowe drukowanie oznaczeń kabli, przewodów, gniazdek elektrycznych, przełączników oraz paneli krosowniczych.

Produkcja energii ze słońca - jak to działa?

Produkcja energii ze słońca - jak to działa? Produkcja energii ze słońca - jak to działa?

Prawdopodobnie już nie raz miałeś okazję dostrzec panele fotowoltaiczne umieszczone na dachach gospodarstw domowych. Czy zastanawiałeś się, jak faktycznie działają w celu generowania energii elektrycznej?...

Prawdopodobnie już nie raz miałeś okazję dostrzec panele fotowoltaiczne umieszczone na dachach gospodarstw domowych. Czy zastanawiałeś się, jak faktycznie działają w celu generowania energii elektrycznej? Produkcja energii ze słońca to proces złożony, do którego zrozumienia niezbędna jest znajomość zasad fizyki. Dzisiaj postaramy się w prosty sposób wytłumaczyć, jak właściwie działa instalacja fotowoltaiczna, a także odpowiedzieć na pytanie, czy warto rozważyć inwestycję w fotowoltaikę.

Yesly - komfort sterowania w obiektach budowlanych

Yesly - komfort sterowania w obiektach budowlanych Yesly - komfort sterowania w obiektach budowlanych

W obecnych czasach od automatyki budynkowej nie da się uciec. Chcąc nie chcąc znajdzie się ona w naszych domach. Finder, wychodząc naprzeciw oczekiwaniom ludzi budujących nowe domy czy też modernizujących...

W obecnych czasach od automatyki budynkowej nie da się uciec. Chcąc nie chcąc znajdzie się ona w naszych domach. Finder, wychodząc naprzeciw oczekiwaniom ludzi budujących nowe domy czy też modernizujących stare prezentuje system Yesly, czyli niewidzialne elementy wykonawcze, które zapewnią automatyzację pewnych urządzeń w naszych domach.

Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom

Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom

Sieci elektroenergetyczne stają się coraz bardziej złożone i skomplikowane ze względu na rosnącą w bardzo szybkim tempie liczbę przyłączeń zdecentralizowanych systemów produkcji energii elektrycznej. Coraz...

Sieci elektroenergetyczne stają się coraz bardziej złożone i skomplikowane ze względu na rosnącą w bardzo szybkim tempie liczbę przyłączeń zdecentralizowanych systemów produkcji energii elektrycznej. Coraz bardziej wyraziste cele w zakresie ochrony środowiska i prowadzą do dodatkowych i zmiennych obciążeń w nowoczesnych sieciach dystrybucyjnych.

Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600

Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600 Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600

Rodzina przetworników różnicy ciśnień NIVELCO została wzbogacona o nową wersję – NIPRESS DD-600. Przetwornik dostępny jest od niedawna i zastępuje dotychczasowy model DD-100. Zawiera udoskonalone funkcje...

Rodzina przetworników różnicy ciśnień NIVELCO została wzbogacona o nową wersję – NIPRESS DD-600. Przetwornik dostępny jest od niedawna i zastępuje dotychczasowy model DD-100. Zawiera udoskonalone funkcje i cechy, przy czym konstrukcja zewnętrzna pozostaje niezmieniona.

Szynoprzewód IMPACT2 – lider w klasie odporności ogniowej

Szynoprzewód IMPACT2 – lider w klasie odporności ogniowej Szynoprzewód IMPACT2 – lider w klasie odporności ogniowej

Nowoczesne obiekty wymagają sprawdzonych i bezpiecznych rozwiązań do dystrybucji energii elektrycznej. Rozwiązania te muszą spełniać międzynarodowe normy i posiadać odpowiednie certyfikaty. Dobrze, jeśli...

Nowoczesne obiekty wymagają sprawdzonych i bezpiecznych rozwiązań do dystrybucji energii elektrycznej. Rozwiązania te muszą spełniać międzynarodowe normy i posiadać odpowiednie certyfikaty. Dobrze, jeśli umożliwiają rozbudowę systemu, bo koszty inwestycji to nie tylko koszt zakupu, ale również późniejsze wieloletnie koszty eksploatacji.

Ochrona przeciwporażeniowa stacji ładowania pojazdów

Ochrona przeciwporażeniowa stacji ładowania pojazdów Ochrona przeciwporażeniowa stacji ładowania pojazdów

Jak powszechnie wiadomo, ze względów bezpieczeństwa, każda instalacja elektryczna, z której korzystamy, powinna być wyposażona w wyłącznik różnicowoprądowy. Dzięki wykrywaniu minimalnych prądów upływu,...

Jak powszechnie wiadomo, ze względów bezpieczeństwa, każda instalacja elektryczna, z której korzystamy, powinna być wyposażona w wyłącznik różnicowoprądowy. Dzięki wykrywaniu minimalnych prądów upływu, powstałych na przykład wskutek drobnych uszkodzeń izolacji, urządzenie to odłącza niebezpieczne napięcie chroniąc użytkownika przed poważnymi konsekwencjami zdrowotnymi, a nawet śmiercią.

Oświetlenie do mieszkania - jakie wybrać?

Oświetlenie do mieszkania - jakie wybrać? Oświetlenie do mieszkania - jakie wybrać?

Oświetlenie mieszkania to bardzo ważna kwestia. Lampy zastępują bowiem światło dzienne i pozwalają na normalne funkcjonowanie w godzinach wieczornych oraz po zmroku. Lampy stanowią nie tylko praktyczny...

Oświetlenie mieszkania to bardzo ważna kwestia. Lampy zastępują bowiem światło dzienne i pozwalają na normalne funkcjonowanie w godzinach wieczornych oraz po zmroku. Lampy stanowią nie tylko praktyczny element w domu czy mieszkaniu, ale również estetyczny. Jak zatem dobrać lampy do pomieszczenia?

Wentylator dachowy Vero-150, cicha praca okapów kuchennych

Wentylator dachowy Vero-150, cicha praca okapów kuchennych Wentylator dachowy Vero-150, cicha praca okapów kuchennych

Kuchnia to miejsce szczególne – to serce każdego domu. Wracając zmęczony zgiełkiem dnia codziennego pragniesz ciszy. Teraz już możesz przygotować posiłki, ugotować obiad bez zbędnego hałasu i przykrych...

Kuchnia to miejsce szczególne – to serce każdego domu. Wracając zmęczony zgiełkiem dnia codziennego pragniesz ciszy. Teraz już możesz przygotować posiłki, ugotować obiad bez zbędnego hałasu i przykrych zapachów wynikających ze źle pracującej wentylacji. Mamy rozwiązanie Twoich problemów, podaruj sobie i swoim bliskim ciszę. Wentylator dachowy Vero-150 to komfort, na który zasługujesz. Nasi projektanci stworzyli go dla Ciebie! Jesteśmy tam gdzie inspiracja.

Inteligentny system monitorowania baterii COVER PBAT

Inteligentny system monitorowania baterii COVER PBAT Inteligentny system monitorowania baterii COVER PBAT

Największym problemem związanym z eksploatacją baterii akumulatorów jest zagwarantowanie ich pełnej dostępności i niezawodności. Aby to osiągnąć, wymagane jest wykonywanie okresowych testów obciążeniowych...

Największym problemem związanym z eksploatacją baterii akumulatorów jest zagwarantowanie ich pełnej dostępności i niezawodności. Aby to osiągnąć, wymagane jest wykonywanie okresowych testów obciążeniowych takiego systemu oraz czasochłonna obsługa, związana z pomiarami poszczególnych elementów składowych. W przypadku systemu składającego się z dużej liczby akumulatorów, obsługa jest czasochłonna, kosztowna i jednocześnie może zakłócać normalną pracę systemu. Co więcej, nawet prawidłowo wykonywana...

Pozorna jakość akumulatorów

Pozorna jakość akumulatorów Pozorna jakość akumulatorów

Obecnym trendem w stosowanych zabezpieczeniach ochrony przeciwpożarowej realizujących spełnienie wymaganych celów ustawowych jest wykorzystanie zabezpieczeń czynnej ochrony przeciwpożarowej. Choć w teorii...

Obecnym trendem w stosowanych zabezpieczeniach ochrony przeciwpożarowej realizujących spełnienie wymaganych celów ustawowych jest wykorzystanie zabezpieczeń czynnej ochrony przeciwpożarowej. Choć w teorii środki czynnego przeciwdziałania skutkom pożarów są dość skutecznym rozwiązaniem, to w praktyce może już nie być tak optymistycznie. Wynika to często z tego, że większość z nich to systemy tworzące funkcjonalną całość, w których skład wchodzi wiele urządzeń dostarczanych przez różnych dostawców...

Ochrona przeciwpożarowa instalacji elektrycznej

Ochrona przeciwpożarowa instalacji elektrycznej Ochrona przeciwpożarowa instalacji elektrycznej

W Polsce co roku odnotowuje się około 40 000 pożarów obiektów mieszkalnych, hal produkcyjnych czy magazynów w których ginie około 5 000 osób a 70 000 osób zostaje rannych. Straty wynikające z pożarów w ciągu...

W Polsce co roku odnotowuje się około 40 000 pożarów obiektów mieszkalnych, hal produkcyjnych czy magazynów w których ginie około 5 000 osób a 70 000 osób zostaje rannych. Straty wynikające z pożarów w ciągu roku to ponad 1,6 miliarda złotych. Niestety ilość odnotowywanych pożarów z roku na rok rośnie, dlatego ochrona przeciwpożarowa w budynkach staje się kluczowym zagadnieniem.

Rozwiązania KNX Finder

Rozwiązania KNX Finder Rozwiązania KNX Finder

KNX jest międzynarodowym standardem umożliwiającym łączenie komponentów wielu producentów i stworzenie wysoko zintegrowanego systemu automatyki budynkowej. Oferta Finder w zakresie tych rozwiązań nieustannie...

KNX jest międzynarodowym standardem umożliwiającym łączenie komponentów wielu producentów i stworzenie wysoko zintegrowanego systemu automatyki budynkowej. Oferta Finder w zakresie tych rozwiązań nieustannie się powiększa i w związku z tym pragniemy zaprezentować nasze najnowsze produkty. Dzięki wieloletniemu doświadczeniu, jakie posiadamy w produkcji zasilaczy, czujników ruchu, ściemniaczy i przekaźników wykonawczych możemy zaoferować urządzenia o wysokiej niezawodności.

Co musisz wiedzieć o rachunku za prąd?

Co musisz wiedzieć o rachunku za prąd? Co musisz wiedzieć o rachunku za prąd?

Przyglądałeś się kiedyś szczegółowo rachunkowi za prąd? A może do tej pory zwracałeś uwagę wyłącznie na kwotę, jaką musisz zapłacić? Z pewnością warto dowiedzieć się, jakie opłaty się na niego składają....

Przyglądałeś się kiedyś szczegółowo rachunkowi za prąd? A może do tej pory zwracałeś uwagę wyłącznie na kwotę, jaką musisz zapłacić? Z pewnością warto dowiedzieć się, jakie opłaty się na niego składają. Podpowiadamy także, jakie rodzaje rozliczeń funkcjonują na rynku i co zrobić w sytuacji, gdy zapomnisz zapłacić za energię elektryczną!

Czy sterowniki PLC wyparły z instalacji przekaźniki?

Czy sterowniki PLC wyparły z instalacji przekaźniki? Czy sterowniki PLC wyparły z instalacji przekaźniki?

Do końca lat 60. ubiegłego wieku wszystkie układy sterowania były realizowane na przekaźnikach. Jednak w latach 70. pojawiły się nowe urządzenia zwane sterownikami PLC. Dzięki sterownikom można było mocno...

Do końca lat 60. ubiegłego wieku wszystkie układy sterowania były realizowane na przekaźnikach. Jednak w latach 70. pojawiły się nowe urządzenia zwane sterownikami PLC. Dzięki sterownikom można było mocno ograniczyć przestrzeń, jaką zajmowały szafy sterownicze. PLC, które zajmują dzisiaj zaledwie kilkadziesiąt milimetrów szerokości na szynach montażowych, zastąpiły ogromne szafy z przekaźnikami. Czy w takim razie przekaźniki straciły dzisiaj sens bycia? Czy przekaźniki są jeszcze potrzebne?

Obudowy hermetyczne w automatyce i przemyśle

Obudowy hermetyczne w automatyce i przemyśle Obudowy hermetyczne w automatyce i przemyśle

Odpowiednia obudowa jest niezbędnym elementem każdego urządzenia elektrycznego. Zewnętrzna osłona aparatury elektrycznej ma kluczowe znaczenie, bo to właśnie od niej zależy właściwa ochrona poszczególnych...

Odpowiednia obudowa jest niezbędnym elementem każdego urządzenia elektrycznego. Zewnętrzna osłona aparatury elektrycznej ma kluczowe znaczenie, bo to właśnie od niej zależy właściwa ochrona poszczególnych komponentów urządzenia. Obudowy powinny charakteryzować się dużą wytrzymałością mechaniczną oraz szczelnością, aby skutecznie zabezpieczyć urządzenia przed niepożądaną penetracją cząstek stałych wody, pyłów i substancji żrących. Szczególnie w automatyce i przemyśle istotne jest, by urządzenia chronione...

Elementy instalacji przemysłowej

Elementy instalacji przemysłowej Elementy instalacji przemysłowej

Elementy instalacji elektrycznej w domu zasadniczo różnią się od instalacji pracującej w fabrykach czy warsztatach. Specyfika zakładów przemysłowych wymaga zastosowania określonych elementów instalacji....

Elementy instalacji elektrycznej w domu zasadniczo różnią się od instalacji pracującej w fabrykach czy warsztatach. Specyfika zakładów przemysłowych wymaga zastosowania określonych elementów instalacji. Omówimy dzisiaj gniazda, wtyczki i przewody przemysłowe, porównując je do odpowiedników, które są stosowane w naszych domach.

UPS-y kompensacyjne

UPS-y kompensacyjne UPS-y kompensacyjne

Urządzenia zasilania bezprzerwowego są niezbędnym elementem układów zasilania wrażliwych odbiorów, procesów technologicznych, zasilania centrów danych i układów automatyki. Środowisko techniczne, w jakim...

Urządzenia zasilania bezprzerwowego są niezbędnym elementem układów zasilania wrażliwych odbiorów, procesów technologicznych, zasilania centrów danych i układów automatyki. Środowisko techniczne, w jakim te urządzenia funkcjonują, opisują normy na urządzenia odbierające energię z sieci energetycznej oraz normy i wymagania na sieć zasilającą, w szczególności wymagania na jakość energii elektrycznej dostarczanej przez operatora systemu dystrybucji energii OSD.

Valena Allure – ikona designu

Valena Allure – ikona designu Valena Allure – ikona designu

Valena Allure to nowa seria osprzętu firmy Legrand, łącząca wysmakowaną awangardę i nowoczesność. Wyróżniający ją kształt ramek oraz paleta różnorodnych materiałów zachęcają do eksperymentowania. Valena...

Valena Allure to nowa seria osprzętu firmy Legrand, łącząca wysmakowaną awangardę i nowoczesność. Wyróżniający ją kształt ramek oraz paleta różnorodnych materiałów zachęcają do eksperymentowania. Valena Allure pomoże z łatwością przekształcić Twój dom w otoczenie pełne nowych wrażeń i stanowić będzie źródło kolejnych inspiracji.

Słowniczek najważniejszych pojęć z branży elektrycznej

Słowniczek najważniejszych pojęć z branży elektrycznej Słowniczek najważniejszych pojęć z branży elektrycznej

Znasz to uczucie, gdy wchodząc do sklepu stacjonarnego albo przeszukując największe internetowe sklepy elektryczne, czujesz się zagubionym i niepewnym? Wśród tysięcy produktów i oznaczeń nie wiesz jaki...

Znasz to uczucie, gdy wchodząc do sklepu stacjonarnego albo przeszukując największe internetowe sklepy elektryczne, czujesz się zagubionym i niepewnym? Wśród tysięcy produktów i oznaczeń nie wiesz jaki produkt spełni Twoje oczekiwania i co ważne – stanie się bezpiecznym i funkcjonalnym?

Rejestratory sieciowe NVR – czym różnią się od DVR, do czego są przeznaczone?

Rejestratory sieciowe NVR – czym różnią się od DVR, do czego są przeznaczone? Rejestratory sieciowe NVR – czym różnią się od DVR, do czego są przeznaczone?

W przeciwieństwie do rejestratorów DVR urządzenia NVR służą do obsługi kamer wykorzystujących protokół internetowy. Urządzenia te nie potrzebują dodatkowego okablowania do transferowania danych – pobierają...

W przeciwieństwie do rejestratorów DVR urządzenia NVR służą do obsługi kamer wykorzystujących protokół internetowy. Urządzenia te nie potrzebują dodatkowego okablowania do transferowania danych – pobierają je przez internet od skonfigurowanych ze sobą kamer IP. Co jeszcze warto wiedzieć o rejestratorach sieciowych NVR?

Nowoczesne zespoły zabezpieczeń WN typu e2TANGO-2000

Nowoczesne zespoły zabezpieczeń WN typu e2TANGO-2000 Nowoczesne zespoły zabezpieczeń WN typu e2TANGO-2000

Wdrożenie platformy zabezpieczeń typu e2TANGO dla średnich napięć zaowocowało pozytywnym odbiorem przez klientów oraz jednoczesne sugestie, aby rozszerzyć ofertę firmy o zabezpieczenia WN. Ideą...

Wdrożenie platformy zabezpieczeń typu e2TANGO dla średnich napięć zaowocowało pozytywnym odbiorem przez klientów oraz jednoczesne sugestie, aby rozszerzyć ofertę firmy o zabezpieczenia WN. Ideą podczas tworzenia platformy automatyki zabezpieczeniowej WN było zapewnienie odbiorców o całkowitej pewności działania strony sprzętowej oraz oprogramowania i algorytmów.

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.info.pl

Ta witryna wykorzystuje pliki cookies do przechowywania informacji na Twoim komputerze. Pliki cookies stosujemy w celu świadczenia usług na najwyższym poziomie, w tym w sposób dostosowany do indywidualnych potrzeb. Korzystanie z witryny bez zmiany ustawień dotyczących cookies oznacza, że będą one zamieszczane w Twoim urządzeniu końcowym. W każdym momencie możesz dokonać zmiany ustawień przeglądarki dotyczących cookies. Nim Państwo zaczną korzystać z naszego serwisu prosimy o zapoznanie się z naszą polityką prywatności oraz Informacją o Cookies. Więcej szczegółów w naszej Polityce Prywatności oraz Informacji o Cookies. Administratorem Państwa danych osobowych jest Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Sp.K., nr KRS: 0000537655, z siedzibą w 04-112 Warszawa, ul. Karczewska 18, tel. +48 22 810-21-24, właściciel strony www.elektro.info.pl. Twoje Dane Osobowe będą chronione zgodnie z wytycznymi polityki prywatności www.elektro.info.pl oraz zgodnie z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016r i z Ustawą o ochronie danych osobowych Dz.U. 2018 poz. 1000 z dnia 10 maja 2018r.
