Niejednoznaczności dotyczące kombinowanych ograniczników przepięć – zagadnienia wybrane

Misunderstandings about Combined Surge Arresters – Selected Issues

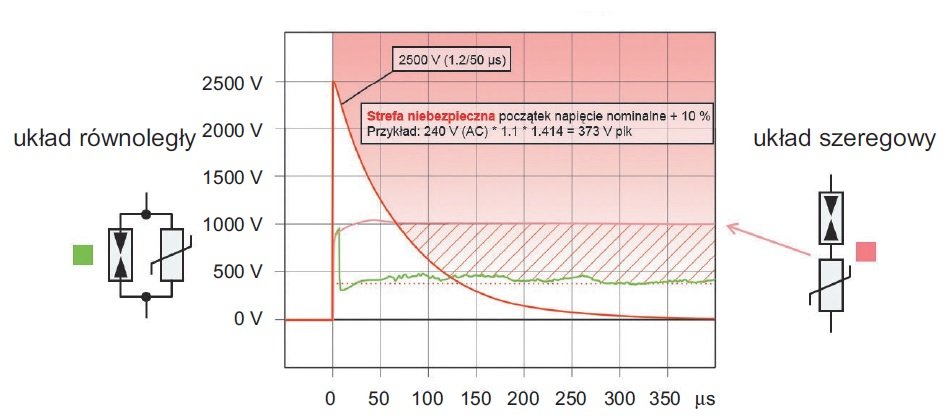

Rys. Porównanie zachowania ograniczników kombinowanych z iskiernikiem połączonych szeregowo i równolegle [5]

Rys. Porównanie zachowania ograniczników kombinowanych z iskiernikiem połączonych szeregowo i równolegle [5]

Do podstawowych przyczyn występowania przepięć w instalacjach elektrycznych w obiektach budowlanych należą wyładowania atmosferyczne oraz przepięcia łączeniowe przenoszone z sieci zasilających instalacje obiektów budowlanych, a także przepięcia łączeniowe w urządzeniach wewnętrznych instalacji elektrycznej. Dobierając poziomy ograniczania przepięć przez układy ograniczników przepięć (SPD – Surge Protective Device) należy uwzględnić poziomy wytrzymałości udarowej przyłączy zasilania urządzeń oraz wymagane znamionowe napięcia wytrzymywane w różnych miejscach instalacji elektrycznej.

Zobacz także

Ochrona przed przepięciami w sieciach napowietrznych średniego napięcia

Ochrona przed przepięciami w sieciach napowietrznych średniego napięcia Ochrona przed przepięciami w sieciach napowietrznych średniego napięcia

Rozważania związane z ochroną przed przepięciami w liniach napowietrznych średniego napięcia nie powinny się ograniczać wyłącznie do doboru ogranicznika przepięć oraz rezystancji uziemienia. Na to zagadnienie...

Rozważania związane z ochroną przed przepięciami w liniach napowietrznych średniego napięcia nie powinny się ograniczać wyłącznie do doboru ogranicznika przepięć oraz rezystancji uziemienia. Na to zagadnienie powinno się spojrzeć bardziej globalnie, w celu dostrzeżenia ogólnych prawidłowości występujących podczas przepięć, jak i różnego rodzaju zależności pomiędzy stosowanymi rozwiązaniami technicznymi a reakcją fali przepięciowej na nie.

Ochrona domowych instalacji fotowoltaicznych przed skutkami wyładowań piorunowych i przepięć cz. 1

Ochrona domowych instalacji fotowoltaicznych przed skutkami wyładowań piorunowych i przepięć cz. 1 Ochrona domowych instalacji fotowoltaicznych przed skutkami wyładowań piorunowych i przepięć cz. 1

W Polsce tylko w roku 2019 zainstalowano ponad 104 tysiące mikroinstalacji fotowoltaicznych (PV) o łącznej mocy przekraczającej 680 MWp [1]. Chęć pozyskania „darmowej” energii elektrycznej oraz liczne...

W Polsce tylko w roku 2019 zainstalowano ponad 104 tysiące mikroinstalacji fotowoltaicznych (PV) o łącznej mocy przekraczającej 680 MWp [1]. Chęć pozyskania „darmowej” energii elektrycznej oraz liczne programy wsparcia tego rodzaju inwestycji przekładają się na tzw. boom, który przekracza założone prognozy [1]. Należy przypuszczać, iż w kolejnych latach instalacje PV staną się nieodzownym składnikiem instalacji elektrycznych. Należy jednak pamiętać, iż poza oczywistymi zaletami są również zagrożenia,...

Ochrona domowych instalacji fotowoltaicznych przed skutkami wyładowań piorunowych i przepięć cz. 2

Ochrona domowych instalacji fotowoltaicznych przed skutkami wyładowań piorunowych i przepięć cz. 2 Ochrona domowych instalacji fotowoltaicznych przed skutkami wyładowań piorunowych i przepięć cz. 2

Decydując się na montaż systemu fotowoltaicznego należy doposażyć obiekt w system ochrony odgromowej i przeciwprzepięciowej. Zgodnie z polskim prawem można tego nie robić akceptując jednocześnie straty...

Decydując się na montaż systemu fotowoltaicznego należy doposażyć obiekt w system ochrony odgromowej i przeciwprzepięciowej. Zgodnie z polskim prawem można tego nie robić akceptując jednocześnie straty powstałe w skutek wyładowania piorunowego, przepięcia czy pożaru. Na wstępie, tak jak już wcześniej wspomniano, należy przeprowadzić analizę ryzyka, której wynik dostarcza informacji o wymaganym poziomie ochrony odgromowej (LPL), a co za tym idzie, jakie konkretnie rozwiązania techniczne należy zastosować,...

Ograniczniki mogą stwarzać zagrożenie pożarowe lub wybuchowe wskutek przepływu prądu następczego pojawiającego się bezpośrednio po wystąpieniu przepięcia. Taka sytuacja będzie miała miejsce, gdy nieprawidłowo zostanie dobrany ogranicznik oraz zabezpieczenie poprzedzające lub/i ogranicznik zostanie przyłączony do głównego toru zasilającego przewodem o zbyt małym przekroju [2]. Również zbyt wysoka wartość napięcia resztkowego Ures (wartość szczytowa napięcia na zaciskach urządzenia ochrony przed przepięciami podczas przepływu prądu odprowadzanego) może być przyczyną awarii czułych urządzeń sterujących i IT.

Prądy udarowe

Wartość szczytowa i czas trwania czoła definiują stromość udaru. Przy udarach prądowych, stromość di/dt ma bardzo duże znaczenie przy analizie wartości napięć indukowanych. Z kolei, w przypadku udarów napięciowych, stromości czoła, czyli wzrostowi szybkości narastania napięcia du/dt towarzyszy zwiększenie wartości napięcia zadziałania elementów ucinających napięcie. Czas do półszczytu przekłada się natomiast na czas trwania udaru – im jest on dłuższy, tym większa energia jest przenoszona przez udar [3].

Zjawiska atmosferyczne są bardzo dynamiczne i trudne do przewidzenia, dlatego w celu ujednolicenia parametrów, przyjęto znormalizowane typy udarów, które wykorzystywane są do badania elementów ochrony odgromowej i przeciwprzepięciowej. W badaniach parametrów SPD według PN-EN 61643-11 wykorzystuje się obecnie trzy typy udarów [3]: prąd udarowy Iimp, prąd wyładowczy In (Imax), udar kombinowany.

Prąd udarowy Iimp symuluje bezpośrednie oddziaływanie całkowitego lub częściowego prądu piorunowego. Należy zwrócić uwagę na fakt, że udar Iimp nie ma ściśle określonego kształtu. Najczęściej podawany w literaturze i przez producentów SPD impuls o kształcie 10/350 µs dla Iimp stanowi jedynie przykład takiego udaru. Taki impuls spełnia wymagania określone w normie PN-EN 61643-11 i jest on jednocześnie przyjęty jako znormalizowany kształt prądu pierwszego udaru dodatniego, doziemnego wyładowania atmosferycznego, które przenosi największą energię [3]. Ponadto, powinien on osiągnąć założoną wartość szczytową w czasie 50 µs, a ładunek oraz energię właściwą w czasie 5 000 µs (5 ms – według niektórych standardów 10 ms). Udary spełniające wymagania Iimp mogą mieć bardzo zróżnicowane kształty w stosunku do ogólnie przyjętego impulsu 10/350 µs [3].

Prąd wyładowczy ma przypisany kształt 8/20 µs, a wartość szczytowa określana jest najczęściej jako In lub Imax. Wartość In określa znamionowy prąd wyładowczy, czyli taki, który ogranicznik jest w stanie wytrzymać wielokrotnie. Wartość Imax określa natomiast największy prąd wyładowczy, jaki SPD może odprowadzić bez uszkodzenia przynajmniej jeden raz [3].

Zatem podczas gdy Iimp odpowiada bezpośredniemu oddziaływaniu prądu pioruna lub jego części, to prądy wyładowcze są efektem oddziaływań indukowanych, wywołanych przepływem prądu piorunowego w pewnej odległości. Prądy wyładowcze mają, co prawda – w stosunku do Iimp – zbliżone stromości di/dt, ale ze względu na dużo krótszy czas do półszczytu, przenoszą znacznie mniejsze energie niż bezpośrednie udary piorunowe – co zaprezentowano na rysunku 1.

zaleznosc energetyczna pradow udarowych rys1

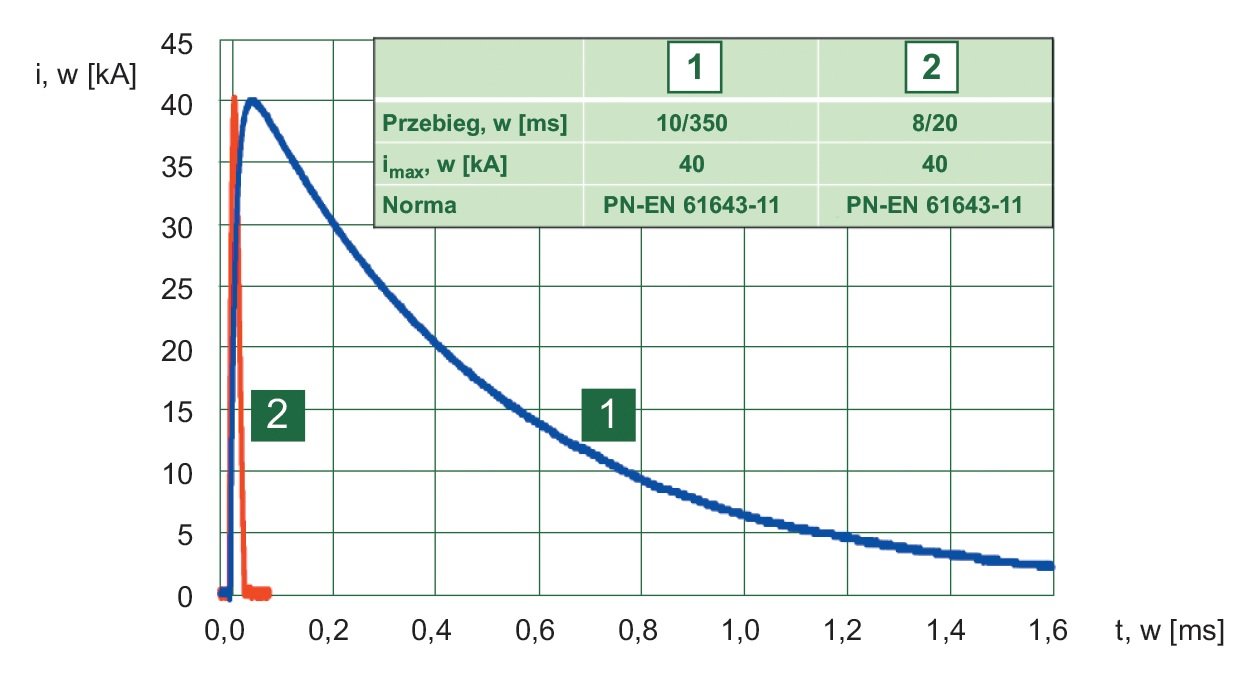

Rys. 1. Zależność energetyczna prądów udarowych 10/350 μs i 8/20 μs [4]

Wymagania dla udaru kombinowanego są znacznie bardziej szczegółowo opisane niż w przypadku udarów Iimp i In, dla których określone są jedynie wymagania odnośnie prądu udarowego. Udar kombinowany jest inaczej zwany udarem napięciowo-prądowym, gdyż generator takich udarów, przy rozwartych zaciskach wyjściowych, powinien wytwarzać udar napięciowy o kształcie UOC 1,2/50 µs oraz udar prądowy o kształcie ICW 8/20 µs przy ich zwarciu. Wymaga się ponadto, aby impedancja wewnętrzna generatora wynosiła 2 Ω. W efekcie generator naładowany do wartości 10 kV przy rozwartych zaciskach daje udar napięciowy 10 kV 1,2/50 µs, a po ich zwarciu udar prądowy 5 kA 8/20 µs. Z tego powodu energie udarów kombinowanych są najmniejsze z poprzednio opisanych. Wartości szczytowe takich udarów prądowych są także najczęściej dużo mniejsze niż wartości prądów wyładowczych. Warto wskazać, że udar kombinowany jest powszechnie stosowany w badaniach z zakresu kompatybilności elektromagnetycznej urządzeń elektrycznych według normy PN-EN 61000-4-5 [3].

Literatura

  1. R. Markowska, A. W. Sowa, Ograniczanie przepięć w instalacjach elektrycznych w obiektach budowlanych, Zeszyty dla elektryków – nr 9, DW MEDIUM, Warszawa 2011.
  2. J. Wiatr, Zagrożenie pożarowe oraz porażeniowe pochodzące od ograniczników przepięć (SPD), „elektro.info” 4/2017.
  3. T. Maksimowicz, Ograniczniki typu i ograniczniki kombinowane: klasyfikacja urządzeń do ograniczania przepięć dla sieci elektroenergetycznych niskiego napięcia, „elektro.info” 4/2019.
  4. J. Wiater, Prawidłowe i nieprawidłowe dobezpieczenie ograniczników przepięć niskiego napięcia, „elektro.info” 5/2019.
  5. M. Ludwików, Implikacje osobliwości ograniczników przepięć – konsekwencja normy PN-EN 61643-11.

Streszczenie

Artykuł omawia parametry kombinowanych ograniczników przepięć mające wpływ na skuteczność ochrony przeciwprzepięciowej instalacji nn.


Abstract

The article discusses the parameters of combined lightning current and surge arresters which have influence on the effectiveness of protection of low-voltage installations.

Chcesz być na bieżąco? Zapisz się do naszego newslettera!

Aby przeczytać pełną wersję artykułu należy wykupić prenumeratę i zalogować się.
