Wymagania stawiane kablom i przewodom elektrycznym wynikające z rozporządzenia CPR

mgr Małgorzata Zygmunt-Kaczmarek | elektro.info 5/2017 | 2017-06-21

Norma PN-EN 50575 uszczegóławia wymagania w odniesieniu do przewodów elektrycznych jako wyrobów budowlanych.

Rozporządzenie Parlamentu Europejskiego i Rady Unii
Europejskiej nr 305/2011 z dnia 9 marca 2011 r. nazywane jest Construction
Products Regulation, w skrócie CPR [1]. Rozporządzenie to wymusza na
wszystkich producentach kabli oferujących swoje wyroby na rynku Unii
Europejskiej badanie wyrobów pod względem reakcji na ogień. Rozporządzenie ma
na celu podniesienie bezpieczeństwa budynków przez stosowanie przebadanych
i sklasyfikowanych przewodów i kabli elektrycznych stosowanych do
budowy instalacji elektrycznych.

Zobacz także

dr inż. Karol Kuczyński Nowe wymagania dla kabli i przewodów w budownictwie – dyrektywa CPR a trasy kablowe część 1.

Nowe wymagania dla kabli i przewodów w budownictwie – dyrektywa CPR a trasy kablowe część 1.

Komisja Europejska kolejno wprowadza w życie wspólne dla całej Unii Europejskiej przepisy prawa, nakładające obowiązek klasyfikacji wyrobów budowlanych pod względem odporności na działanie ognia oraz definiujące metody badań dla przewodów przeznaczonych do instalowania w budynkach. Artykuł wyjaśnia te kwestie nawiązując do normy PN-EN 50575:2015-03P "Kable i przewody elektroenergetyczne, sterownicze i telekomunikacyjne. Kable i przewody do zastosowań ogólnych w obiektach budowlanych o określonej...

WAGO ELWAG Sp. z o.o. Rodzina złączek instalacyjnych 221 wciąż się powiększa!

Rodzina złączek instalacyjnych 221 wciąż się powiększa!

Otwórz dźwignię, wsuń przewód i gotowe! Tak proste jest łączenie przewodów za pomocą złączek instalacyjnych z dźwigniami z serii 221. Ta dobrze znana rodzina złączek instalacyjnych WAGO właśnie się powiększyła! Dzięki nowej, 2-rzędowej złączce instalacyjnej z dźwigniami z serii 221 można intuicyjnie i bez użycia narzędzi połączyć ze sobą do dziesięciu przewodów na tym samym potencjale.

BRADY Polska sp. z o.o. Szybciej, bezpieczniej, lepiej: profesjonalne i efektywne zarządzanie kablami

Szybciej, bezpieczniej, lepiej: profesjonalne i efektywne zarządzanie kablami

Wyraźna i dokładna identyfikacja przewodów, kabli i komponentów jest kluczowa dla elektryków. Dzięki dobrze oznakowanym kablom z odpowiednimi i niezawodnymi etykietami mogą oni szybko zrozumieć konfigurację systemu, co skraca czas rozwiązywania problemów i minimalizuje ryzyko błędów. To nie tylko poprawia wydajność, ale także zwiększa bezpieczeństwo.

Szczegóły dotyczące badań wyrobów oraz zasad klasyfikacji są określone w dwóch normach PN-EN 13501-6 i PN-EN 50575 [4]. Normy te odnoszą się do konkretnych metod badawczych określających reakcję na ogień wyrobów oraz przywołują zasady klasyfikacji wyrobów.

Określenie klasy reakcji na ogień opiera się przede wszystkim na badaniu zgodnie z normą EN 50399 oraz PN-EN 60332‑1 [6]. Badania pozwalają na sklasyfikowanie wyrobów w jednej z poniższych klas:

A_ca,
B1_ca, B2_ca,
C_ca,
D_ca,
E_ca,
F_ca.

Współcześnie stosowane materiały pozwalają na produkcję kabli, których reakcja na ogień mieści się w klasach od F_ca (najniższa) do B2_ca (najlepsza). Dlatego też w najbliższym czasie będą dostępne na rynku kable i przewody sklasyfikowane w jednej z poniższych klas:

B2_ca,
C_ca,
D_ca,
E_ca,
F_ca.

Dodatkowo normy PN‑EN 13501‑6 [5] i PN-EN 50575 [4] wprowadzają możliwość klasyfikacji dodatkowej pozwalającej szczegółowo opisać reakcję wyrobów na ogień.

Klasyfikacja dodatkowa opisuje:

gęstość dymu emitowanego przez kable i przewody podczas pożaru,
kwasowość produktów spalania
oraz możliwość spadania gorących kropli z palącego się materiału.

Kryteria klasyfikacji oparte zostały na wynikach badań wg norm PN-EN 50399 [7], PN-EN 50267 [10] oraz PN-EN 61034 [9]:

Wydzielanie dymu według PN‑EN 50399 [7]:

s1 = TSP_1200s < 50 m² i max SPR < 0,25 m²/s,
s1a = s1 i transmisji według PN‑EN 61034-2 > 80%,
s1b = s1 i transmisji według PN‑EN 61034-2 ≥ 60% < 80%,
s2 = TSP_1200s < 400 m² i max SPR < 0,15 m²/s,
s3 = nie s1 lub s2.

Kwasowość według PN-EN 50267-2-3 [10]:

a1 – konduktywność <2,5 μS/mm i pH > 4,3,
a2 – konduktywność < 10 μS/mm i pH > 4,3,
a3 – nie a1 lub a2.

Płonące krople i odpady według PN‑EN 50399 [7]:

d0 – brak płonących kropli i odpadów w ciągu 1200 s,
d1 – brak płonących kropli i odpadów płonących dłużej niż 10 s w ciągu 1200 s,
d2 – nie d0 lub d1.

W ten sposób otrzymujemy pełną klasyfikację reakcji na ogień kabla lub przewodu, która może wyglądać przykładowo w następujący sposób:

B2_ca, s1a, d0, a1

Powyższy przykład pokazuje najwyższą możliwą w tej chwili klasyfikację dla kabli i przewodów zbudowanych w oparciu o materiały izolacyjne termoplastyczne.

Dodatkowo, norma PN-EN 50575 [4] opisuje szczegółowo, jakie jednostki badawcze mają brać udział w badaniach wyrobów, w jaki sposób producent klasyfikuje wyrób i jakie dokumenty potwierdzające klasyfikację mają zostać dostarczone przez producenta przy wprowadzaniu wyrobu na rynek Unii Europejskiej.

Wyroby sklasyfikowane w najwyższych klasach muszą zostać przebadane przez Jednostkę Notyfikowaną z zastosowaniem systemu oceny 1+. Wiąże się to ze stałym nadzorem produkcyjnym w zakładzie produkcyjnym.
System oceny 1+ ma zastosowanie przy wyrobach sklasyfikowanych jako: B2_ca, C_ca.
Obecnie w Polsce działają dwie Jednostki Notyfikowane mogące dokonać oceny wyrobów w systemie 1+.
Wyroby o klasie reakcji na ogień D_ca, E_ca, są klasyfikowane przez Laboratorium Notyfikowane z zastosowaniem systemu oceny 3.
System 3 nie wymaga stałego nadzoru produkcyjnego przez jednostkę certyfikującą.
Obecnie w Polsce działają dwa Laboratoria Notyfikowane mogące dokonywać klasyfikacji kabli z zastosowaniem systemu oceny 3.
Wyroby o najniższej klasie reakcji na ogień F_ca, są klasyfikowane w systemie oceny 4, czyli na podstawie badań przeprowadzonych przez producenta bez udziału Jednostki Notyfikowanej lub Laboratorium Notyfikowanego.

Producent, wprowadzając kabel lub przewód elektryczny na rynek, który będzie przeznaczony do stosowania jako wyrób budowlany, oprócz obowiązków wynikających z Dyrektywy Niskonapięciowej w odniesieniu do wyrobów znakowanych znakiem , będzie zobowiązany do przedstawienia Deklaracji Właściwości Użytkowych, ang. Declaration of Performance (DoP), wynikających z postanowień CPR [1].

W odniesieniu do wyrobów znakowanych znakiem dokument ten nazywa się Krajową Deklaracją Właściwości Użytkowych i jest oznaczany w skrócie jako KDWU. Dokument ten opisuje klasę reakcji na ogień wyrobu oraz niezbędne informacje opisujące sposób uzyskania klasyfikacji.

Zakres informacji, które muszą zostać umieszczone w DoP, szczegółowo opisuje norma PN-EN 50575 [4].

Każdy z wyrobów będzie musiał być oznakowany w sposób jednoznacznie opisujący jego klasę reakcji na ogień.
Wzory etykiet dla kabli i przewodów zostały przedstawione w normie PN‑EN 50575 [4].
Ponadto kable i przewody muszą być odpowiednio ocechowane w zakresie deklarowanej klasy reakcji na ogień.

Ostatecznym terminem wprowadzenia zmian w oznakowaniu produktów jest 1 lipca 2017 r. Data ta wynika z wykazu norm zharmonizowanych z rozporządzeniem CPR.

Po tym terminie producenci będą zobowiązani do znakowania we właściwy sposób wszystkich kabli przeznaczonych do pracy w instalacjach zapewniających zasilanie i transmisję sygnału w budynkach i przedstawienia Deklaracji Własności Użytkowych na te wyroby.

Brak Deklaracji Własności Użytkowych na kabel lub przewód jako wyrób budowlany po 1.07.2017 będzie skutkował brakiem możliwości wprowadzenia na rynek Unii Europejskiej jako wyrób budowlany, a w konsekwencji brakiem możliwości zastosowania kabla/przewodu w obiekcie budowlanym.

Należy jednak pamiętać, że wymóg ten dotyczy jedynie kabli do stosowania w budynkach jako element tego budynku. Nie ma obowiązku badania i klasyfikowania kabli, które nie są wyrobami budowlanymi (nie są częścią instalacji budynku) lub mają zastosowanie poza obiektami budowlanymi (np. przewody stosowane do budowy instalacji pojazdów samochodowych).

Rozporządzenie CPR pozostawia krajom członkowskim kwestię określenia wymagań dla typów/rodzajów budynków i nie narzuca żadnych wymagań w stosunku do kabli przez powiązanie ich z typami budynków.
Przyjęcie określonego typu przewodu lub kabla w budynku może wynikać z analizy ryzyka prowadzonej przez projektanta lub z innych dokumentów formalnoprawnych, jak np. Rozporządzenia Ministra Infrastruktury [3].
Każdy z krajów członkowskich ma wprowadzić odpowiednie wymagania dla budynków we własnym zakresie.

W Polsce trwają prace nad przyporządkowaniem odpowiednich klas reakcji na ogień do typów budynków.Pierwsze propozycje zostały określone przez Polską Izbę Gospodarczą Elektrotechniki (PIGE).

Trwają również prace nad normą N SEP-E 007 [11], określającą wymagania minimalne klas reakcji na ogień dla kabli w różnych rodzajach budynków. Norma ta znacznie ułatwi pracę projektantów, gdyż obecnie ogólne wskazania w tym zakresie można znaleźć w załączniku do Rozporządzenia EU [12] oraz w § 258 Rozporządzenia Ministra Infrastruktury [3], z którego wynika zakaz używania pewnej grupy kabli i przewodów z uwagi na palność, dymotwórczość i toksyczność.

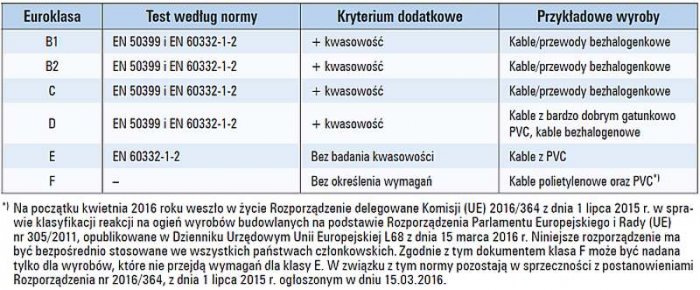

Tab. 1. Zestawienie wymagań dla poszczególnych klas reakcji na ogień

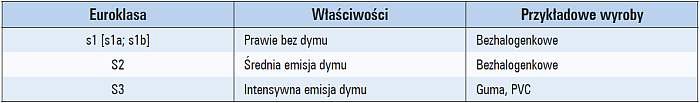

Tab. 2. Wymagania dodatkowe dla klas B1; B2; C oraz D reakcji na ogień w zakresie przejrzystości dymu PN-EN 50399 [7]

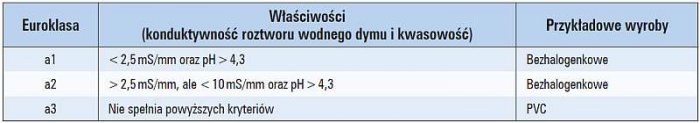

Tab. 3. Wymagania dodatkowe dla klas B1; B2; C oraz D reakcji na ogień w zakresie odczynu kwasowego według PN-EN 50267‑2‑3 [10]

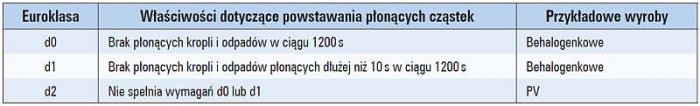

Tab. 4. Wymagania dodatkowe dla klas B1; B2; C oraz D reakcji na ogień w zakresie częstości powstawania płonących cząstek według PN-EN 50399 [7]

Ponieważ klasa reakcji na ogień kabla lub przewodu jest ściśle powiązana z materiałami niemetalicznymi użytymi do jego produkcji, należy się spodziewać, że wymagania przypisane budynkom będą określały, jakie materiały będą używane do produkcji kabli i przewodów instalacyjnych.

Rodzaj materiału konstrukcyjnego ma wpływ zarówno na klasę reakcji na ogień, jak i na klasyfikacje dodatkowe. Dlatego konsekwencją przyjętych w najbliższym czasie wymagań dla budynków będą wyższe ceny instalacji elektrycznych w budynkach, których koszt w dużej mierze zależy od cen stosowanych kabli i przewodów.

W tab. 1, tab. 2, tab. 3 i tab. 4 zostały przedstawione wymagania podstawowe oraz dodatkowe, jakie muszą spełnić kable i przewody zakwalifikowane do odpowiedniej klasy reakcji na ogień.

Nowe rozporządzenie CPR [1] nie dotyczy kabli i przewodów z podtrzymaniem funkcji (FE180/PH90/E90), ponieważ norma PN-EN 50575 [4] zharmonizowana z tym rozporządzeniem wyłącza je ze swojego zakresu.

Do klasyfikowania kabli bezpieczeństwa pożarowego powstanie osobna norma.

Norma PN-EN 50575 [4] ze swojego zakresu wyłącza kable i przewody stosowane w instalacjach bezpieczeństwa niezależnie od tego, czy pracują w obwodach, którym stawia się wymaganie odporności ogniowej, czy też nie. Norma nie obejmuje swym zakresem kabli i przewodów stosowanych w instalacjach bezpieczeństwa niezależnie od tego, czy mają odporność ogniową, czy nie.Dopóki nie zostaną one objęte klasyfikacją, dopóty obowiązują w stosunku do nich dotychczasowe regulacje krajowe, czyli są dopuszczane do stosowania na podstawie aktualnych Aprobat Technicznych i Świadectw Dopuszczenia wydanych przez CNBOP-PIB.

Podsumowanie

Z uwagi na zakończenie się okresu przejściowego dla normy EN 50575 [4] zharmonizowanej z Rozporządzeniem CPR, od 1 lipca 2017 roku dla kabli i przewodów elektrycznych będą obowiązywać regulacje wynikające z Rozporządzenia CPR, które określa nowe wymagania dla kabli. Wprowadzane zostaną klasy reakcji na ogień.
Rozporządzenie wprowadza obowiązek wystawiania Deklaracji Właściwości Użytkowych przez producenta na podstawie klasyfikacji przeprowadzanej przez Laboratorium Notyfikowane lub Notyfikowaną Jednostkę Certyfikującą.
Powstają nowe etykiety produktowe.
Konsekwencją wprowadzenia nowej regulacji będzie ograniczenie stosowania PVC dla kabli przeznaczonych do stosowania w budynkach wymagających wyższych klas reakcji na ogień: D_ca; C_ca; B2_ca. Zmiany te to ważny krok w kierunku zwiększenia bezpieczeństwa pożarowego w budynkach.
Warto zaznaczyć, że załącznik nr 3 do Rozporządzenia Ministra Infrastruktury [3] wymaga poprawek mających na celu uwzględnienie jednoznaczności w przyporządkowaniu klas zapalności odpowiednich klas reakcji na ogień wynikających z normy EN 50575 [4].

Literatura

Rozporządzenie Parlamentu Europejskiej Rady z dnia 9 marca 2011 r. nr 305/2011.
Materiały marketingowo-szkoleniowe Zakładów Kablowych Bitner.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU z 2015 roku, poz. 1422).
PN-EN 50575:2015 Kable i przewody elektroenergetyczne, sterownicze i telekomunikacyjne. Kable i przewody do zastosowań ogólnych w obiektach budowlanych o określonej klasie odporności pożarowej.
PN-EN 13501-6:2014 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 6: Klasyfikacja na podstawie wyników badań reakcji na ogień kabli elektrycznych.
PN-EN 60332-1-2:2010 Badania palności kabli i przewodów elektrycznych oraz światłowodowych. Część 1-2: Sprawdzanie odporności pojedynczego izolowanego przewodu lub kabla na pionowe rozprzestrzenianie się płomienia. Metoda badania płomieniem mieszankowym 1 kW.
PN-EN 50399:2011 Wspólne metody badania palności przewodów i kabli. Pomiar wydzielania ciepła i wytwarzania dymu przez kable podczas sprawdzania rozprzestrzeniania się płomienia. Aparatura probiercza, procedury, wyniki.
PN-EN 60754-2:2014 Badanie gazów wydzielających się podczas spalania materiałów pobranych z kabli i przewodów. Część 2: Oznaczanie kwasowości (przez pomiar pH) i konduktywności.
PN-EN 61034-2+A1:2014 Pomiar gęstości dymów wydzielanych przez palące się przewody lub kable w określonych warunkach. Część 2: Metoda badania i wymagania.
PN-EN 50267-2-3:2011 Wspólne metody badania palności przewodów i kabli. Badanie gazów powstałych podczas spalania materiałów pobranych z przewodów i z kabli. Część 2-3: Metody. Określanie kwasowości gazów przez wyznaczanie średniej ważonej pH i konduktywności.
Projekt normy N SEP-E 007 Instalacje elektryczne i teletechniczne w obiektach budowlanych.
Rozporządzenie Komisji (UE) nr 1303/2014 z dnia 18 listopada 2014 r. w sprawie technicznej specyfikacji interoperacyjności w zakresie aspektu Bezpieczeństwa w tunelach kolejowych systemu kolei w Unii Europejskiej.
