Obciążalność prądowa długotrwała grup przewodów

Złożonych z przewodów o różnych przekrojach znamionowych żył

Bardzo często w rzeczywistych instalacjach elektrycznych zdarza się, że przewody (na pewnej długości) muszą być układane obok siebie, przy czym grupy te tworzone są najczęściej przez przewody o różnych przekrojach znamionowych żył. Wówczas, w zależności od liczby przewodów oraz kształtu układu przez nie utworzonego, następuje zmniejszenie ich obciążalności prądowej długotrwałej w stosunku do wartości prądu, jaki jest dopuszczalny długotrwale dla przewodów odosobnionych. Wobec tego, podczas projektowania instalacji elektrycznej należy przeanalizować różne możliwe sposoby ułożenia takiej grupy przewodów, w celu wybrania optymalnego (pod względem obciążalności prądowej) układu, możliwego do wykonania w danych warunkach (przy określonej ilości miejsca na ułożenie przewodów).

Zobacz także

Rozwój konstrukcji żył roboczych kabli elektroenergetycznych WN

Rozwój konstrukcji żył roboczych kabli elektroenergetycznych WN Rozwój konstrukcji żył roboczych kabli elektroenergetycznych WN

Rozwój technologii przemysłowych oraz rozwój budownictwa powodują coraz większe zapotrzebowanie na moc. Stan ten jest związany z koniecznością modernizacji, a często przebudowy istniejących sieci elektroenergetycznych....

Rozwój technologii przemysłowych oraz rozwój budownictwa powodują coraz większe zapotrzebowanie na moc. Stan ten jest związany z koniecznością modernizacji, a często przebudowy istniejących sieci elektroenergetycznych. Nie bez znaczenia jest rozwój elektroenergetyki wiatrowej, z której wyprodukowana energia musi zostać doprowadzona do Systemu Elektroenergetycznego. Niejednokrotnie planowana zabudowa mieszkaniowa lub przemysłowa wymaga skablowania odcinka linii napowietrznej w celu odzyskania terenu....

Zobacz osprzęt kablowy HELUKABEL

Zobacz osprzęt kablowy HELUKABEL Zobacz osprzęt kablowy HELUKABEL

Jesteśmy kompleksowym dostawcą kabli, przewodów oraz osprzętu kablowego dla rozwiązań standardowych, jak również niestandardowych – przygotowanych na indywidualne zamówienia Klientów. Produkowane przez...

Jesteśmy kompleksowym dostawcą kabli, przewodów oraz osprzętu kablowego dla rozwiązań standardowych, jak również niestandardowych – przygotowanych na indywidualne zamówienia Klientów. Produkowane przez nas z wysoką dbałością o szczegóły produkty są odporne na czynniki chemiczne, atmosferyczne, działanie temperatur, jak również promieniowanie. Oferujemy Państwu również kompletny zakres osprzętu kablowego do sprzedawanych kabli i przewodów. Są to m.in. dławiki kablowe do standardowych zastosowań, dławiki...

Próby napięciowe kabli elektroenergetycznych SN a diagnostyka bezinwazyjna z pomiarem wyładowań niezupełnych (WNZ)

Próby napięciowe kabli elektroenergetycznych SN a diagnostyka bezinwazyjna z pomiarem wyładowań niezupełnych (WNZ) Próby napięciowe kabli elektroenergetycznych SN a diagnostyka bezinwazyjna z pomiarem wyładowań niezupełnych (WNZ)

Celem artykułu jest przedstawienie nowoczesnych technik probierczych i diagnostycznych, będących alternatywą dla prób DC, oraz ich unifikację dla wszystkich typów kabli w kategoriach typu izolacji, konstrukcji...

Celem artykułu jest przedstawienie nowoczesnych technik probierczych i diagnostycznych, będących alternatywą dla prób DC, oraz ich unifikację dla wszystkich typów kabli w kategoriach typu izolacji, konstrukcji i napięcia znamionowego. Omówiono także wykorzystanie technicznego potencjału probierczego i diagnostycznego w taki sposób, aby zapobiegać awariom systemów kablowych i maksymalnie wydłużyć okres eksploatowania kabli. Urządzenia diagnostyczne to znaczący krok naprzód w porównaniu z próbami napięciowymi...

Podczas projektowania instalacji elektrycznej złożonej z grupy przewodów o różnych przekrojach znamionowych należy zwrócić szczególną uwagę na występujące w niej przewody o najmniejszych przekrojach żył, aby nie została przekroczona ich temperatura dopuszczalna długotrwale. Według PN-IEC 60364 [1], jeżeli podstawowym warunkiem doboru przewodu jest jego obciążalność prądowa długotrwała, to o obciążalności poszczególnych przewodów decyduje liczba przewodów o różnym przekroju znamionowym żył, ułożonych obok siebie. Wiązka przewodów, w skład której wchodzą nie więcej niż trzy przewody o innym przekroju znamionowym żył (przy czym są to wartości przekroju sąsiadujące ze sobą w szeregu znormalizowanym), może być rozpatrywana jako układ złożony z jednakowych przewodów. Gdy w wiązce są więcej niż trzy przewody o różnych przekrojach żył, należy wówczas rozpatrywać ją jako układ przewodów o różnych przekrojach żył.

Rozróżnia się cztery podstawowe sposoby układania przewodów obok siebie:

  • przewody ułożone osobno (oddalone od siebie o odległość równą co najmniej średnicy przewodu),
  • przewody ułożone w jednej warstwie (przewody stykające się ze sobą, ułożone w jednej warstwie),
  • przewody ułożone w wiązce okrągłej (przewody stykające się ze sobą ułożone tak, że przekrój poprzeczny danej grupy przewodów zbliżony jest do kołowego),
  • przewody ułożone wielowarstwowo (przewody ułożone w kilku stykających się ze sobą warstwach, przy czym przekrój poprzeczny takiego układu zbliżony jest do prostokąta).

Wartość prądu dopuszczalnego długotrwale przewodów nie jest zmniejszana (ze względu na sąsiedztwo innych obciążonych przewodów), jeżeli odległość między sąsiednimi przewodami jest równa co najmniej średnicy przewodu – według PN-IEC 60364 [1] lub jest nie mniejsza niż podwójna średnica przewodu – według PBUE [4]. Jest to najefektywniejszy sposób układania przewodów o różnych przekrojach znamionowych żył, jednakże wymagający znacznej ilości miejsca na wykonanie danej instalacji elektrycznej. Dlatego w praktyce bardzo często układa się przewody w taki sposób, aby na pewnej długości stykały się one ze sobą. Należy przy tym pamiętać, że przewody o różnych przekrojach znamionowych można prowadzić wszystkie razem w jednym układzie lub łączyć je w grupy o jednakowych przekrojach znamionowych żył i układać powstałe w ten sposób grupy osobno obok siebie.

Obciążalność prądowa długotrwała przewodów ułożonych w jednej warstwie

Przewody elektryczne o różnych przekrojach znamionowych żył można układać w jednej warstwie wspólnie (tak, że wszystkie przewody tworzą wspólny układ jednowarstwowy) lub dzieląc przewody na podgrupy tworzące układy jednowarstwowe złożone z przewodów o jednakowych przekrojach żył.

Ze względów bezpieczeństwa (w celu uniknięcia możliwości przekroczenia temperatury dopuszczalnej długotrwale przewodów), dla układu złożonego z przewodów o różnych przekrojach znamionowych żył należy zastosować współczynnik zmniejszający ich obciążalność prądową długotrwałą opisany zależnością [1, 2]:

ei 10 2009 obciazalnosc pradowa wzor1

Wzór 1

gdzie:

F – współczynnik zmniejszający dla układu złożonego z przewodów o różnych przekrojach znamionowych żył,

np – liczba przewodów.

Przykładowe wartości współczynnika zmniejszającego obciążalność prądową długotrwałą przewodów o różnych przekrojach znamionowych żył ułożonych w jednej warstwie, wyznaczone na podstawie zależności (1), przedstawiono na rysunku 1. Podano tam również współczynniki poprawkowe k dla układu jednowarstwowego złożonego z jednakowych przewodów, określone na podstawie normy PN-IEC 60364 [1].

Analizując wartości przedstawione na rysunku 1. można zauważyć znaczący (nawet ponad 130 %) wzrost wartości współczynnika zmniejszającego obciążalność prądową długotrwałą przewodów, gdy przewody tworzące układ jednowarstwowy mają jednakowe przekroje znamionowe żył. W związku z tym, znacznie ekonomiczniej jest układać przewody o jednakowych przekrojach znamionowych żył w oddzielnych układach, tzn. jeżeli na przykład należy ułożyć 8 przewodów o dwóch różnych przekrojach znamionowych żył (po 4 przewody dla każdego przekroju), to obciążalność prądowa dwóch oddzielnych grup przewodów będzie wynosić 80% obciążalności przewodu odosobnionego, podczas gdy ułożenie wszystkich przewodów we wspólnej warstwie skutkuje zmniejszeniem wartości prądu dopuszczalnego długotrwale do 35% (względem przewodu odosobnionego).

Obciążalność prądowa długotrwała przewodów ułożonych w wiązce okrągłej

W przypadkach, gdy do wykonania instalacji elektrycznej nie dysponuje się dużą ilością miejsca przeznaczonego na układanie przewodów, wówczas bardzo często przewody spinane są ze sobą w wiązkę, której przekrój poprzeczny zbliżony jest do kołowego. Prowadzi to do znacznego ograniczenia możliwości oddawania do otoczenia ciepła wytworzonego w obciążonych żyłach przewodu. Skutkuje to wówczas znacznym ograniczeniem wartości prądu, który może długotrwale płynąć przez przewód, nie powodując w nim przekroczenia temperatury dopuszczalnej długotrwale. Do wyznaczenia obciążalności prądowej długotrwałej przewodów o różnych przekrojach znamionowych żył ułożonych w wiązce okrągłej można posłużyć się zależnością (1). Na rysunku 2. przedstawiono wartości współczynników zmniejszających obciążalność prądową długotrwałą przewodów zarówno dla wiązek złożonych z różnych (Fo), jak i jednakowych przewodów (ko) (wartości współczynnika k przyjęte zostały na podstawie normy [1]).

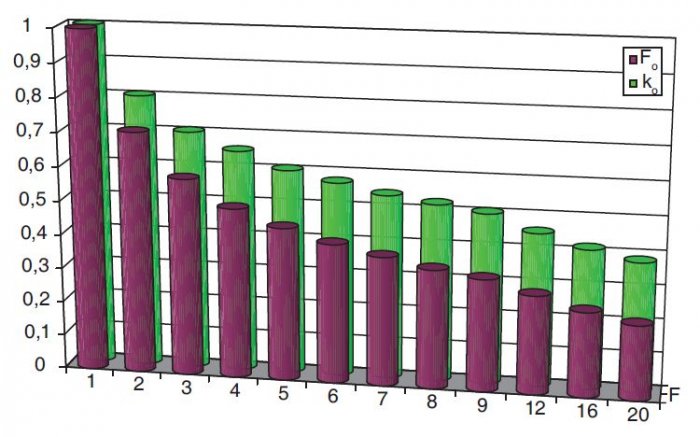

Analizując wartości podane na rysunku 2. można zauważyć mniejsze różnice między obciążalnością prądową długotrwałą wiązek złożonych z przewodów o jednakowych i różnych przekrojach znamionowych w stosunku do różnic w obciążalnościach prądowych przewodów ułożonych w jednej warstwie (rys. 1.). Jednak oddzielne prowadzenie wiązek utworzonych z przewodów o jednakowych przekrojach znamionowych żył nadal prowadzi do znacznego (nawet 70%) wzrostu wartości współczynnika zmniejszającego obciążalność prądową przewodów, w stosunku do wiązek, w których występują razem przewody o różnych przekrojach żył.

Obciążalność prądowa długotrwała przewodów ułożonych w kilku stykających się ze sobą warstwach

Układy wielowarstwowe złożone z przewodów o różnych przekrojach żył (czyli z przewodów o różnych średnicach zewnętrznych) są najczęściej niesymetryczne i bardzo często, na pewnych odcinkach, przewody o mniejszym przekroju żył stanowią wypełnienie wolnej przestrzeni między przewodami o większym przekroju. W takim przypadku przewody te mogą osiągnąć temperaturę dopuszczalną długotrwale bez obciążenia ich prądem elektrycznym, a jedynie w wyniku przejmowania ciepła z przewodów sąsiednich. Aby do tego nie dopuścić, należy odpowiednio zmniejszyć obciążalność prądową długotrwałą przewodów tworzących układ wielowarstwowy.

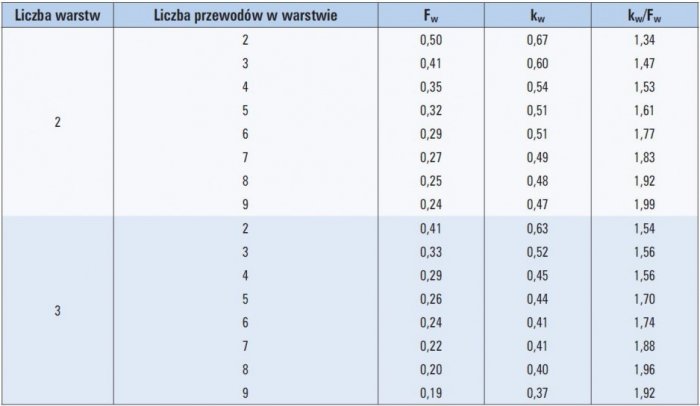

Przykładowe wartości współczynnika zmniejszającego obciążalność prądową długotrwałą przewodów o różnych przekrojach znamionowych żył ułożonych w dwóch lub trzech stykających się ze sobą warstwach, wyznaczone na podstawie zależności (1), przedstawiono w tabeli 1. W tabeli tej podano również współczynniki poprawkowe kZ dla poszczególnych układów wielowarstwowych złożonych z jednakowych przewodów, wyznaczone przez autorów [5, 6].

Jak wynika z analizy wartości przedstawionych w tabeli 1., ułożenie ze sobą przewodów o różnych przekrojach znamionowych żył powoduje zmniejszenie ich obciążalności prądowej długotrwałej, nawet prawie dwukrotnie, w stosunku do obciążalności przewodów w układzie złożonym z jednakowych przewodów wielożyłowych. Spełniony jest przy tym warunek:

ei 10 2009 obciazalnosc pradowa wzor2

Wzór 2

gdzie:

k, kw, ko – współczynniki zmniejszające obciążalność prądową przewodów o jednakowych przekrojach znamionowych żył ułożonych odpowiednio: w jednej warstwie, w kilku stykających się warstwach oraz w wiązce okrągłej,

F, Fw, Fo – współczynniki zmniejszające obciążalność prądową przewodów o różnych przekrojach znamionowych żył ułożonych odpowiednio: w jednej warstwie, w kilku stykających się warstwach oraz w wiązce okrągłej.

Podsumowanie

Układanie przewodów elektrycznych w grupach (wiązkach okrągłych lub w układach warstwowych) jest powszechnie stosowane – głównie w warunkach przemysłowych. Takie ułożenie przewodów wiąże się z koniecznością zmniejszania ich obciążalności prądowej długotrwałej, wynikającą z ograniczenia możliwości oddawania do otoczenia ciepła wytworzonego w obciążonych żyłach przewodów. Sytuacja pogarsza się jeszcze, gdy układy przewodów zbudowane są z przewodów o różnych przekrojach znamionowych żył. Wówczas przewody o mniejszym przekroju żył wypełniają w części wolne przestrzenie pomiędzy przewodami o większej średnicy zewnętrznej. W takim przypadku, przewody te mogą osiągnąć już temperaturę dopuszczalną długotrwale jedynie w wyniku przejmowania ciepła z przewodów sąsiednich. Może to prowadzić do konieczności doboru przewodów o większych przekrojach znamionowych żył, a co za tym idzie, wzrostu kosztów poniesionych na inwestycję. Aby tego uniknąć, należy, jeżeli istnieje taka możliwość (dysponuje się wystarczającą ilością miejsca na wykonanie instalacji), układać przewody w jednej lub maksymalnie w dwóch warstwach.

Obciążalność takich układów jest bowiem znacznie większa w porównaniu z obciążalnością przewodów ułożonych w wiązkach okrągłych lub układach trójwarstwowych. Ponadto należy – w celu zwiększenia wartości prądu dopuszczalnego długotrwale (nawet o 100 %) – grupować ze sobą przewody o jednakowych przekrojach znamionowych żył i prowadzić powstałe w ten sposób grupy osobno. Oddzielne prowadzenie grup przewodów o różnych przekrojach znamionowych żył (w uporządkowanych układach wielowarstwowych) zalecane jest również w dokumencie IEC z 2005 r. [3].

***

Artykuł zrealizowano w ramach pracy własnej W/WE/2/08

Literatura

  1. PN-IEC 60364-5-523:2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów.
  2. IEC 60364-5-52, Ed. 3.0: 2007 Low-voltage electrical installations. Selection and erection of electrical equipment – Wiring systems. Dokument IEC nr 64/1575/CD (This document is still under study and subject to change. It should not be used for reference purposes).
  3. IEC 60364-4-44: 2005 A2, Ed. 1 Electrical installations and protection against electric shock. Dokument IEC nr 64/1422/CDV.
  4. Przepisy budowy urządzeń elektroenergetycznych, Wydawnictwo Przemysłowe WEMA, Warszawa 1997.
  5. B. Lejdy, Z. Skibko, Obciążalność prądowa długotrwała przewodów ułożonych w poziomym lub pionowym układzie wielowarstwowym, „Elektrosystemy” 8/2007.
  6. Z. Skibko, Obciążalność prądowa przewodów ułożonych wielowarstwowo, rozprawa doktorska, Politechnika Białostocka, Białystok 2008.
