Łączenie kabli elektroenergetycznych SN oraz nn za pomocą muf kablowych

Mufa kablowa; fot. JT

Mufa kablowa; fot. JT

Złączki i końcówki prasowane lub śrubowe są stosowane głównie w mufach do trwałego łączenia pod względem elektrycznym i mechanicznym żył przewodów elektroenergetycznych miedzianych i aluminiowych. Stosuje się je najczęściej do łączenia przewodów zarówno jednodrutowych, jak i wielodrutowych dla niskich i średnich napięć.

Zobacz także

mgr inż. Julian Wiatr Wymagania dla kabli i przewodów wynikające z rozporządzenia Parlamentu Europejskiego i Rady Unii Europejskiej nr 305/2011 z dnia 9 marca 2011 (CPR)

Wymagania dla kabli i przewodów wynikające z rozporządzenia Parlamentu Europejskiego i Rady Unii Europejskiej nr 305/2011 z dnia 9 marca 2011 (CPR) Wymagania dla kabli i przewodów wynikające z rozporządzenia Parlamentu Europejskiego i Rady Unii Europejskiej nr 305/2011 z dnia 9 marca 2011 (CPR)

Rozporządzenie Parlamentu Europejskiego i Rady Unii Europejskiej nr 305/2011 z dnia 9 marca 2011 nazywane jest Construction Products Regulation (w skrócie CPR), wymusza na wszystkich producentach kabli...

Rozporządzenie Parlamentu Europejskiego i Rady Unii Europejskiej nr 305/2011 z dnia 9 marca 2011 nazywane jest Construction Products Regulation (w skrócie CPR), wymusza na wszystkich producentach kabli oferujących swoje wyroby na rynku Unii Europejskiej, badanie wyrobów pod względem reakcji na ogień. Jego celem jest podniesienie bezpieczeństwa budynków przez stosowanie przebadanych i sklasyfikowanych przewodów oraz kabli elektrycznych stosowanych do budowy instalacji elektrycznych.

mgr inż. Karol Kuczyński Układanie kabli i przewodów, czyli jak prowadzić i oznaczać trasy kablowe

Układanie kabli i przewodów, czyli jak prowadzić i oznaczać trasy kablowe Układanie kabli i przewodów, czyli jak prowadzić i oznaczać trasy kablowe

W artykule omówiono wymagania prawne i przeciwpożarowe dla prowadzenia tras kablowych oraz sposoby oznaczania kabli.

W artykule omówiono wymagania prawne i przeciwpożarowe dla prowadzenia tras kablowych oraz sposoby oznaczania kabli.

WAGO ELWAG Jak zacząć przygodę ze złączkami listwowymi w rozdzielnicy budynkowej?

Jak zacząć przygodę ze złączkami listwowymi w rozdzielnicy budynkowej? Jak zacząć przygodę ze złączkami listwowymi w rozdzielnicy budynkowej?

Instalacje elektryczne w budynkach mieszkalnych stały się ostatnio znacznie bardziej złożone niż kilkanaście, a nawet kilka lat temu. Korzystamy dzisiaj z większej liczby urządzeń zasilanych energią elektryczną,...

Instalacje elektryczne w budynkach mieszkalnych stały się ostatnio znacznie bardziej złożone niż kilkanaście, a nawet kilka lat temu. Korzystamy dzisiaj z większej liczby urządzeń zasilanych energią elektryczną, a nierzadko w domach mieszkalnych mamy również do czynienia z mniej lub bardziej zaawansowanymi systemami automatyki.

Dostępny na rynku osprzęt kablowy obejmuje między innymi mufy przelotowe, przejściowe i rozgałęźne oraz płaty remontowe do napraw powłok zewnętrznych w liniach kablowych. W zależności od potrzeb i przeznaczenia, dostępne mufy wykonane są w różnych technologiach: termokurczliwej, zimnokurczliwej, żywicznej lub żelowej. W oparciu o doświadczenia eksploatacyjne oraz w zakresie inżynierii materiałowej dostarczane produkty są proste w montażu i jednocześnie przystosowane do lokalnych konstrukcji kabli, sieci i procedur montażu.

W artykule:

  • Złączki i końcówki zaprasowywane
  • Złączki i końcówki śrubowe
  • Sterowanie polem elektrycznym

Mufy kablowe zapewniają właściwości elektryczne i mechaniczne połączenia nie gorsze od właściwości kabla. Konstrukcja mufy zależy od napięcia znamionowego, rodzaju kabla, liczby i przekroju żył oraz technologii ich wykonania. Najczęściej stosuje się mufy przelotowe, łączące odcinki tego samego rodzaju kabla oraz przejściowe, łączące różne rodzaje kabli, jakimi są trójfazowe kable o izolacji papierowo-olejowej i jednofazowe kable o izolacji z tworzywa sztucznego, najczęściej w kształcie litery Y lub T. Mogą być wykonane w technologii: taśmowej, termokurczliwej, zimnokurczliwej lub zalewanej, choć coraz popularniejsze są rozwiązania hybrydowe [1, 2, 3].

Do przygotowania kabla do montażu mufy nie są potrzebne żadne specjalne narzędzia za wyjątkiem korowarki do usuwania ekranu i izolacji. Niezależnie od zastosowanej technologii, montaż osprzętu kablowego jest prosty. Kabel może zostać załączony pod napięcie niezwłocznie po instalacji mufy [4, 5, 6]. Osprzęt kablowy dostarczany jest najczęściej w zestawach montażowych, zawierających wszystkie niezbędne komponenty, włączając w to instrukcję montażu w języku polskim. W przypadku mufy zalewanej są to korpus mufy, złączka(i), żywica, uszczelnienia i ściereczki potrzebne do oczyszczenia powłoki kabla oraz inne akcesoria, np. do połączenia ekranu.

Mufa kablowa

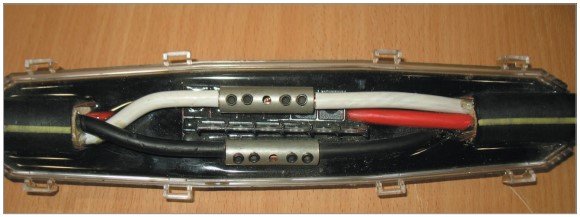

Fot. 1. Przykład mufy kablowej zalewanej fot. JT

Na przykład, w przypadku zestawu teromkurczliwego, osprzęt jest dostarczany w stanie rozciągniętym. Ułatwia to jego nakładanie na uprzednio przygotowane kable. Obkurczenie wywołane jest ogrzewaniem niskotemperaturowym (od około 110°C) za pomocą palnika gazowego lub innego źródła ciepła. Wewnętrzne części elementów pokryte są termotopliwymi, wielofunkcyjnymi szczeliwami, klejami i wypełniaczami, co umożliwia usunięcie powietrza i termomechaniczną adhezję warstw. Wysoki stopień prefabrykacji ogranicza możliwe błędy montażu [1, 3, 4, 5].

Złączki i końcówki zaprasowywane

Metoda ta stosowana jest od przeszło 50 lat. Konieczne jest jednak dobranie średnicy końcówki bądź tulejki do przekroju żyły kabla lub przewodu. Dodatkowo trzeba mieć prasę monterską z matrycami umożliwiającymi zaciśnięcie określonego przekroju. Prasy monterskie ręczne, elektryczne lub hydrauliczne umożliwiają zaciśnięcie końcówki lub złączki na dowolnym przekroju kabla lub przewodu [1, 2, 3]. Dobrym rozwiązaniem jest umieszczenie na matrycach oznaczenia przekroju kabla lub przewodu, który odciska się na końcówce lub złączce podczas zaprasowania. Nie ma wówczas wątpliwości, jakiej matrycy użył instalator do zaprasowania. Prasy monterskie ręczne najczęściej są wyposażone w kilka zainstalowanych na stałe matryc do popularnych przekrojów kabli i przewodów, np. 4, 6, 10, 16 mm2.

Istotnym jest, aby wykonywać kolejne zaprasowania według zaleceń producenta końcówki/ złączki. W przypadku złączki zaprasowanie wykonuje się od miejsca wskazanego przez producenta w okolicy jej środka w kierunku kabla, a nie odwrotnie. Podobnie jest w przypadku końcówki, tj. od miejsca wskazanego przez producenta w kierunku kabla.

Złączki i końcówki śrubowe

Złączki i końcówki kablowe stanowią od wielu lat alternatywę dla techniki zaprasowywania, ponieważ oferują dodatkowe zalety i możliwości. Wykonanie połączenia elektrycznego musi być możliwe z wykorzystaniem prostych narzędzi także w bardzo niekorzystnych warunkach. Jakość takiego połączenia musi być na tyle wysoka, aby zapewnić wieloletnią jego niezawodność [1, 7].

złączka i końcówka śrubowa

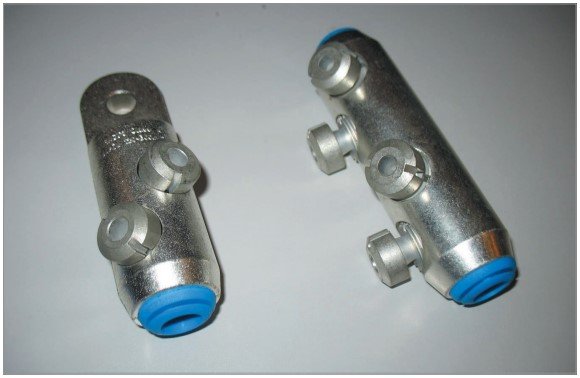

Fot. 2. Przykład złączki i końcówki śrubowej w wykonaniu z łbami zrywalnymi fot. JT

Złączki śrubowe, jak również końcówki kablowe, w zależności od przeznaczenia charakteryzują się różnymi cechami, co doprowadziło do powstania bogatej oferty na rynku. Dla osoby dobierającej złączki i końcówki oznacza to konieczność znajomości kryteriów, które decydują o wybraniu konkretnego produktu o danych cechach. Na rynku obserwuje się też dążenie producentów do wykonywania uniwersalnych złączek i końcówek zapewniających połączenie różnych rodzajów żył w pewnych zakresach ich przekrojów [1] np. 35 –150 mm2.

Kryteria te w znacznej mierze są zdefiniowane przez poziom napięcia, przekrój żył kablowych, metodę montażu, jak również przez rodzaj mufy bądź głowicy kablowej. Oprócz związanych z tym okoliczności determinujących wybór istnieje cały szereg kryteriów wyboru opartych na indywidualnym doświadczeniu lub preferencjach.

Śruby mogą być w wykonaniu z łbami zrywalnymi i niezrywalnymi. Śruby zrywalne ulegają zerwaniu przy określonym momencie dokręcania i nie ma konieczności użycia klucza dynamometrycznego. Najbardziej nowoczesną formą śruby z łbem zrywalnym jest tzw. „śruba inteligentna”. Śruba ta jest wykonana w postaci szeregu krążków umieszczonych na wspólnym rdzeniu. Na krążkach tych wykonany jest gwint. Takie wykonanie zapewnia poprawne zerwanie się śruby dla konkretnego przekroju żyły. Zastosowane śruby pozwalają na użycie złączki/końcówki dla szerokiego zakresu przekroju żył kablowych. Zapewniają pełną powtarzalność montażową, co wpływa na niezawodność połączenia. Instalatorzy i producenci osprzętu stosujący tę technologię uzyskują oszczędności w dziedzinie utrzymywania zapasów magazynowych. Wystarczy zamówić np. 4 typy złączek, jako zapasy magazynowe, zamiast 16, aby zapewnić połączenia żył w zakresie 6 – 300 mm2 [2]. Technologia ta eliminuje również błędy montażowe, przyspiesza i ułatwia montaż. Mały klucz używany do dokręcania zapewnia łatwość wykonania połączenia nawet w trudno dostępnych miejscach.

Rozkład pola elektrycznego

Rys. 1. Rozkład pola elektrycznego na zakończeniu kabla bez sterowania polem elektrycznym [1]

Sterowanie polem elektrycznym

W sieciach SN stosuje się mufy przelotowe, łączące odcinki tego samego rodzaju kabla i przejściowe, łączące różne rodzaje kabli, jakimi są trójfazowe kable o izolacji papierowo-olejowej i jednofazowe kable o izolacji z tworzywa sztucznego

Linie ekwipotencjalne pola elektrycznego przy zakończeniu ekranu izolacji leżą blisko siebie, co wiąże się z wysokimi wartościami natężenia pola elektrycznego (rys. 1.). Są one wystarczające do zapoczątkowania jonizacji powietrza i inicjacji wyładowań niezupełnych. Temperatura i produkty rozkładu doprowadzą do degradacji powierzchni izolacji. Występowanie nacięć lub ostrzy przewodzących może prowadzić do przeskoku ładunku lub przebicia izolacji [5].

Najczęściej w mufach kablowych SN możemy spotkać podejście refrakcyjne sterowania polem w miejscu łączenia kabli [1]. Polega ono na użyciu materiału o wysokiej przenikalności elektrycznej, który załamuje linie ekwipotencjalne, a zatem obniża koncentrację pola elektrycznego [1]. Analizę wpływu właściwości elektrycznych jednej z warstw mufy kablowej na rozkład natężenia pola elektrycznego czytelnik znajdzie w publikacji [6].

Literatura

1. Materiały firmy GPH/Nexans.

2. Materiały firmy ERCO.

3. Materiały firmy 3M.

4. Materiały firmy Cellpack.

5. Materiały firmy TE Connectivity.

6. A. Rakowska, Z. Nadolny, Analiza skuteczności sterowania rozkładem pola elektrycznego w mufach kablowych SN, „Przegląd Elektrotechniczny”, nr 10, 2008, s. 185–187.

7. K. Kuczyński, Osprzęt kablowy – wprowadzenie do muf i złączek kablowych, „elektro.info”, 9/2016.
