W artykule:
Metody uchwycenia kabla
Uchwycenie kabla za żyłę główną
uchwycenie kabla za powłokę
Streszczenie
W artykule przedstawiono bardzo ogólnie problematykę związaną z aspektami mechanicznymi występującymi podczas układania kabli. Dokonano porównania dopuszczalnych wartości sił ciągnięcia kabla ze względu na sposób jego uchwycenia.
Abstract
Methods of gripping medium voltage cable during laying on cross-linked polyethylene insulation base This article briefly discusses the general problems of mechanical aspects connected with laying of medium voltage cable. A comparison was made between the permissible cable piling forces due to the method of cable gripping.
Niestety, w Polsce mało kto przywiązuje wagę do samego procesu ciągnięcia kabla na etapie budowy linii kablowej, a więc: sposobu uchwycenia kabla, maksymalnej dopuszczalnej siły jego ciągnięcia, rozmieszczenia rolek kablowych w wykopie, lokalizacji ciągarki oraz bębna/bębnów kablowych. Temat ciągnięcia kabla jest dość obszerny i nie taki prosty, jak by się mogło to wydawać – jest to zagadnienie ciekawe, a zarazem złożone. W niniejszym artykule zostaną opisane maksymalne dopuszczalne siły ciągnięcia kabla w zależności od przyjętego sposobu jego uchwycenia.
Metody uchwycenia kabla
Na podkreślenie zasługuje fakt, że poza indywidualnymi, innowacyjnymi metodami uchwycenia kabla obserwowanymi na budowach, np. łyżką koparki, istnieją metody dopuszczone przez normę [2] i producentów kabli, np. [3]. W odróżnieniu od metod „indywidualno-innowacyjnych”, metody znormalizowane nie tylko określają sposób uchwycenia kabla, ale również maksymalną dopuszczalną siłę ciągnięcia po to, aby zminimalizować prawdopodobieństwo wystąpienia uszkodzenia kabla podczas jego układania. Zasadniczo wyróżniamy dwa sposoby uchwycenia kabla: za żyłę główną oraz za powłokę kabla [1, 2].
Uchwycenie kabla za żyłę główną
Uchwycenie kabla za żyłę główną charakteryzuje się tym, że podczas procesu ciągnięcia wektor siły ciągnącej (Fc) w materiale żyły głównej kabla wywołuje naprężenia (Fn) o określonej wartości, co przedstawiono na rysunku 1.

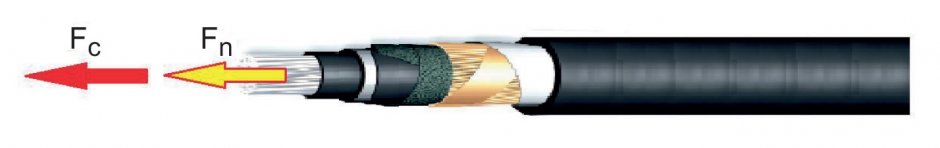

Rys. 1. Kierunki działania wektora siły na kabel, gdzie: Fc – siła wynikająca z ciągnięcia kabla w trakcie układania, Fn – siła, jaka działa na materiał żyły głównej kabla [3]
Zatem określenie dopuszczalnej siły ciągnięcia kabla będzie wynikało z dopuszczalnego maksymalnego naprężenia dla danego rodzaju materiału, z którego została wykonana żyła główna kabla. Dlatego w przypadku kabli z żyłą główną wykonaną z aluminium dopuszczalne naprężenie wynosi – 30 N/mm2, natomiast wykonanych z miedzi – 50 N/mm2 [2]. Wobec tego obliczenie dopuszczalnej wartości siły ciągnięcia kabla (Fc) będzie polegało na pomnożeniu dopuszczalnego maksymalnego naprężenia (σ) przez przekrój nominalny żyły głównej kabla (s) [1, 2]. Dodatkowo można wziąć pod uwagę zalecenie zawarte w normie [2], aby przy obliczeniu maksymalnej dopuszczalnej wartości siły ciągnięcia kabla uwzględnić liczbę oraz sposób ułożenia kabli jednożyłowych w trakcie jednoczesnego ciągnięcia (k). Przy takim podejściu maksymalną dopuszczalną wartość siły ciągnięcia kabla można obliczyć zgodnie z zależnością (1) [1, 2]:
gdzie:
Fc – maksymalna dopuszczalna wartość siły ciągnięcia kabla, w [N],
k – współczynnik uwzględniający liczbę oraz sposób ułożenia kabli podczas ciągnięcia (1 – dla kabla jednożyłowego ciągniętego pojedynczo, 2 – dla trzech kabli jednożyłowych ułożonych równolegle, 3 – dla trzech kabli jednożyłowych skręconych razem),
s – przekrój nominalny żyły głównej kabla SN w [mm2],
σ – dopuszczalne naprężenie mechaniczne żyły, w [N/mm2].
Dla powszechnie stosowanych kabli jednożyłowych w energetyce zawodowej o izolacji wytłaczanej z polietylenu sieciowanego dopuszczalne maksymalne wartości siły ciągnięcia podano w tabeli 1.

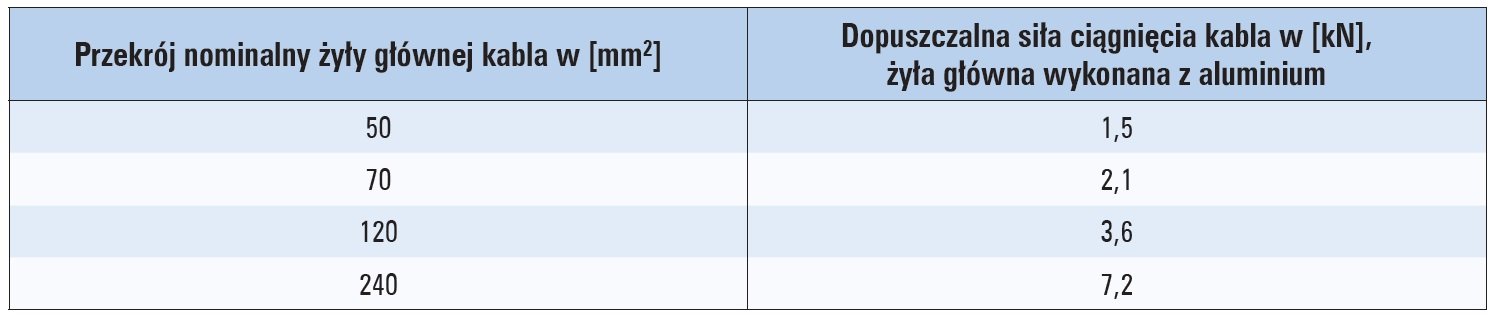

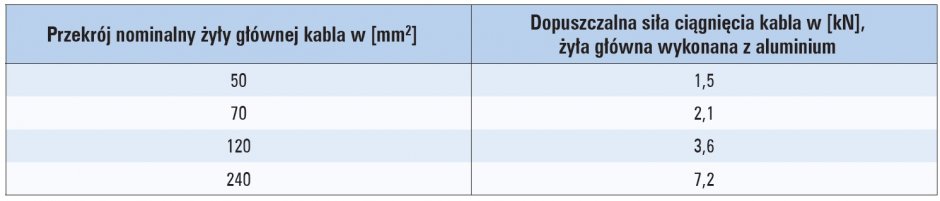

Tab. 1. Dopuszczalna maksymalna wartość siły ciągnięcia kabla jednożyłowego o izolacji wytłaczanej z polietylenu sieciowanego na napięcie znamionowe 12/20 kV ciągniętego za żyłę główną kabla pojedynczo [3]
Przykład 1
Należy obliczyć maksymalną dopuszczalną siłę ciągnięcia kabla jednożyłowego na napięcie znamionowe 20 kV typu XRUHAKXs 120/50 mm2. Obliczenia należy wykonać dla następujących sposobów ciągnięcia kabla:
pojedynczo,
trzech równolegle.
Dane:
dopuszczalne naprężenie 30 N/mm2,
przekrój nominalny żyły głównej 120 mm2.
Obliczenia:
Fc = k · s · σ
wariant A: Fc = 1·30·120 = 3 600 N = 3,6 kN,
wariant B: Fc = 2·30·120 = 7 200 N = 7,2 kN.
Uchwycenie kabla za żyłę główną jest realizowane poprzez zastosowanie:
ucha lub oczka do ciągnięcia kabla (rys. 2a),
głowicy do ciągnięcia kabla (rys. 2b).

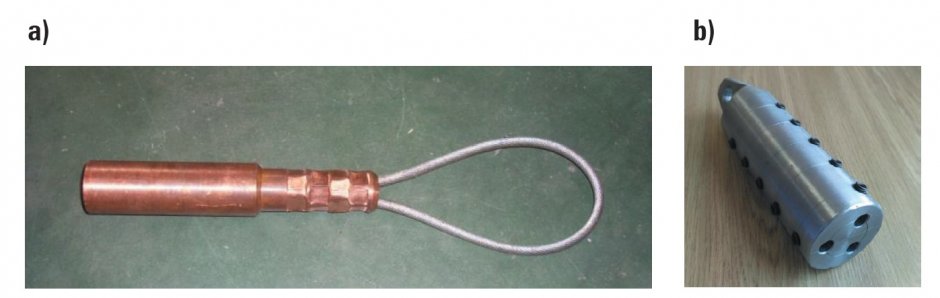

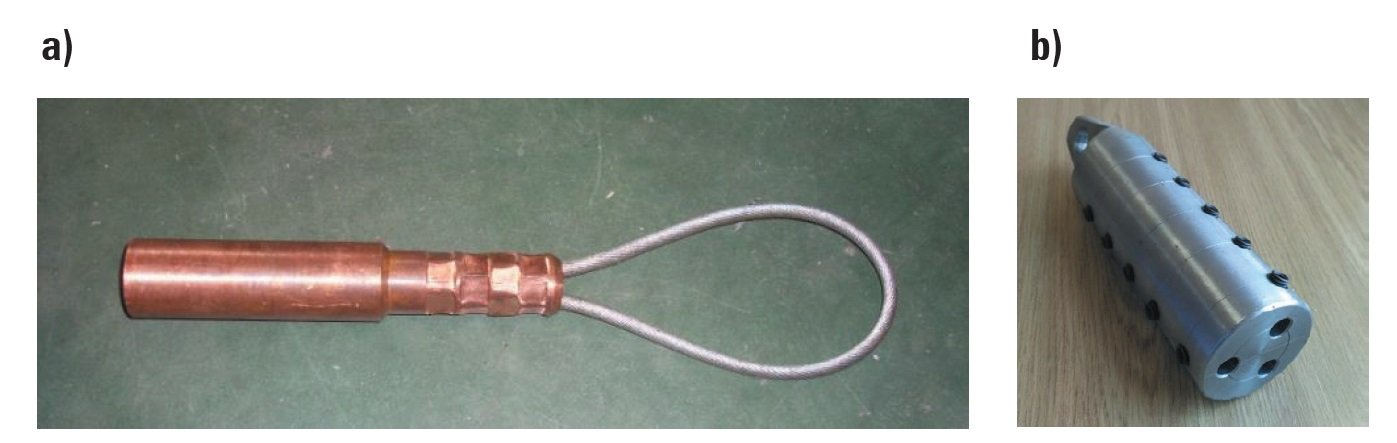

Rys. 2. Sposoby uchwycenia kabla za żyłę główną poprzez zastosowanie: a) ucha do ciągnięcia, b) głowicy do ciągnięcia
Uchwycenie kabla za powłokę
Uchwycenie kabla za powłokę przy użyciu opończy kablowych charakteryzuje się tym, że podczas procesu ciągnięcia wektor siły ciągnącej (Fc) ulega podziałowi na dwie składowe. Pierwsza składowa to wektor siły wzdłużnej (Fn), który można jeszcze dodatkowo podzielić na wektory oddziaływające na poszczególne warstwy konstrukcyjne kabla, to znaczy: powłokę, żyłę powrotną, izolację, a następnie żyłę główną kabla. Natomiast druga składowa wynika z siły ściskającej (Fs), jaką wywołuje opończa kablowa na kabel, co przedstawiono na rysunku 3. Zatem określenie maksymalnej dopuszczalnej siły ciągnięcia kabla będzie wynikało z dopuszczalnego maksymalnego naprężenia, jakiemu może zostać poddana przede wszystkim powłoka, ale też żyła powrotna oraz izolacja kabla [4].

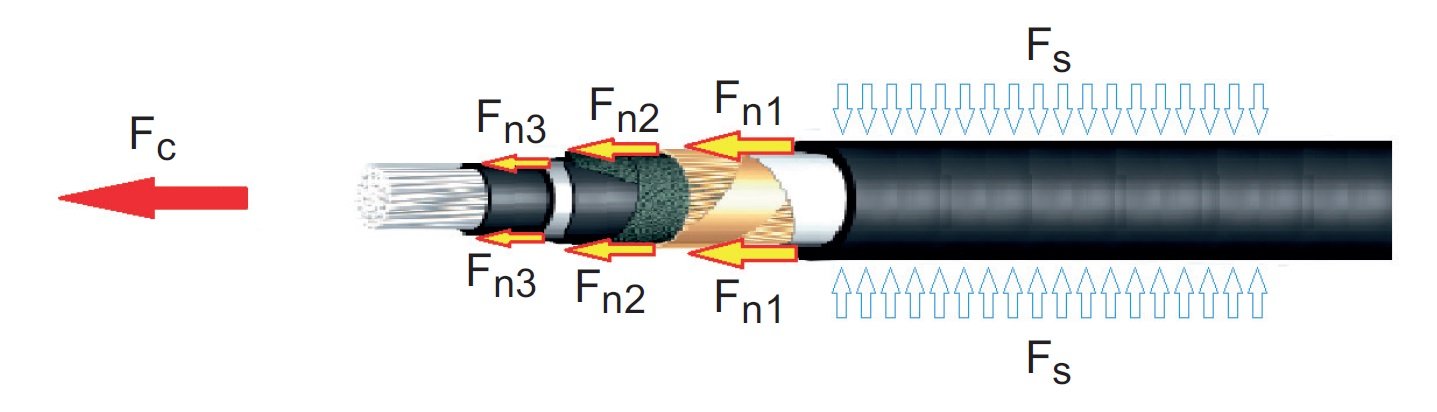

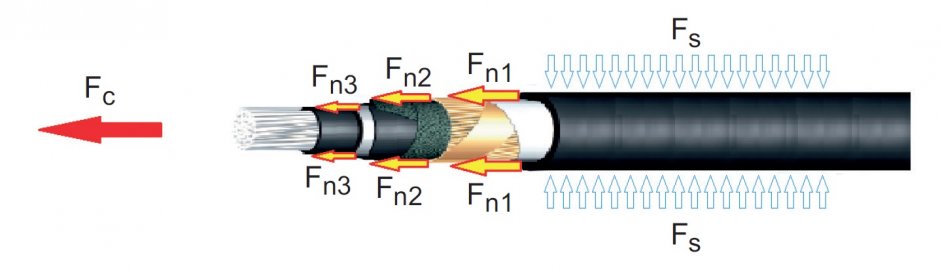

Rys. 3. Kierunki działania wektorów siły na kabel, gdzie: Fc – siła wynikająca z ciągnięcia kabla w trakcie układania, powłokę (Fn1), żyłę powrotną (Fn2), izolację (Fn3) w trakcie układania kabla, Fs – siła ściskająca powstająca pod opończą kablową w momencie układania (ciągnięcia) kabla [3]
To wytrzymałość mechaniczna powłoki kablowej w głównej mierze decyduje o dopuszczalnym maksymalnym naprężaniu, jakie może zostać przyłożone do kabla w trakcie jego ciągnięcia. Zatem obliczenie maksymalnej dopuszczalnej wartości siły ciągnięcia kabla (Fc), będzie polegało na pomnożeniu dopuszczalnego maksymalnego naprężenia przez przekrój nominalny zewnętrznej średnicy kabla (d) podniesionej do potęgi drugiej [1, 2]. Dodatkowo można wziąć pod uwagę zalecenie zawarte w normie [2], aby przy obliczeniu maksymalnej dopuszczalnej wartości siły ciągnięcia kabla uwzględnić liczbę oraz sposób ułożenia kabli jednożyłowych w trakcie jednoczesnego ciągnięcia (k). Zatem przy takim podejściu maksymalną dopuszczalną wartość siły ciągnięcia kabla można obliczyć zgodnie z zależnością (2) [1, 2].
Dla powszechnie stosowanych kabli jednożyłowych w energetyce zawodowej o izolacji wytłaczanej z polietylenu sieciowanego dopuszczalne maksymalne wartości siły ciągnięcia kabla podano w tabeli 2.

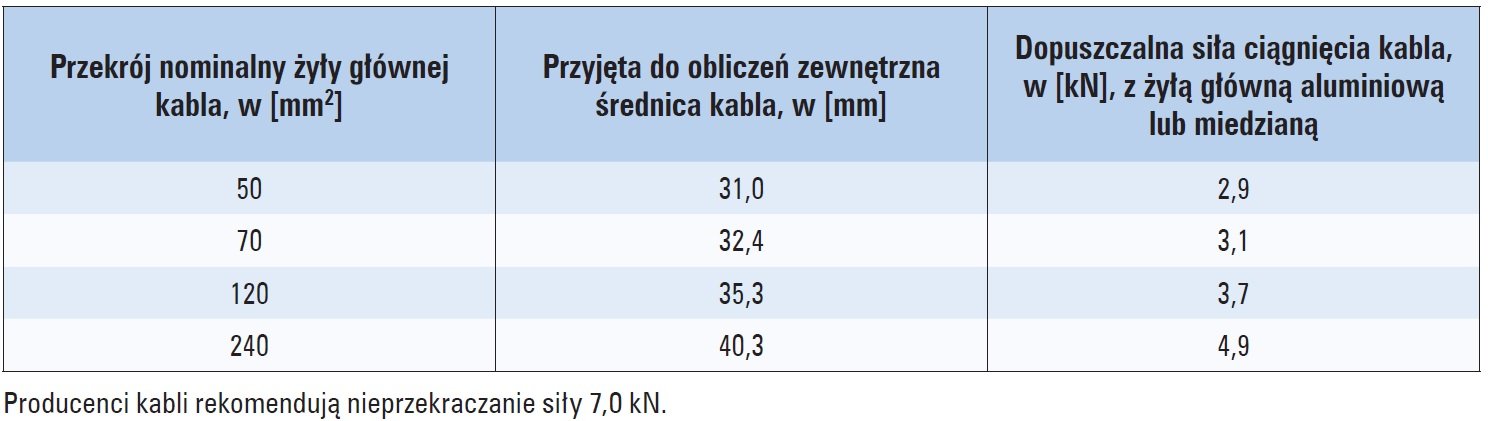

Tab. 2. Dopuszczalna maksymalna wartość siły ciągnięcia kabla jednożyłowego o izolacji wytłaczanej z polietylenu sieciowanego na napięcie znamionowe 12/20 kV ciągniętych za powłokę pojedynczo [3]
gdzie:
Fc – maksymalna dopuszczalna wartość siły ciągnięcia kabla, w [N],
k – współczynnik uwzględniający liczbę oraz sposób ułożenia kabli podczas ciągnięcia (1 – dla kabla jednożyłowego ciągniętego pojedynczo, 2 – dla trzech kabli jednożyłowych ułożonych równolegle, 3 – dla trzech kabli jednożyłowych skręconych razem),
σ – dopuszczalne naprężenie mechaniczne przy uchwyceniu kabla za pomocą opończy kablowej – 3 N/mm2,
d – zewnętrzna średnica kabla w [mm].
Przykład 2
Należy obliczyć maksymalną dopuszczalną siłę ciągnięcia kabla na napięcie znamionowe 20 kV typu XRUHAKXs 120/50 mm2 przy zastosowaniu opończy kablowej. Obliczenia wykonać dla następujących sposobów ciągnięcia kabla:
pojedynczo,
trzech równolegle.
Dane:
dopuszczalne naprężenie 3 N/mm2,
średnica zewnętrzna kabla 35,3 mm.
Obliczenia:
Fc = k · σ · d2
wariant A: Fc = 1·3·35,32 = 3 738,3 N = 3,7 kN,
wariant B: Fc = 2·3·35,32 = 7 476,5 N = 7,5 kN.
Uchwycenie kabla za powłokę, jest realizowane poprzez zastosowanie opończy:
jednouchych do ciągnięcia kabla pojedynczo lub trzech równolegle (rys. 4.),
dwuuchych, tak zwanych szytych, do ciągnięcia kabla pojedynczo lub podciągania (rys. 5.).

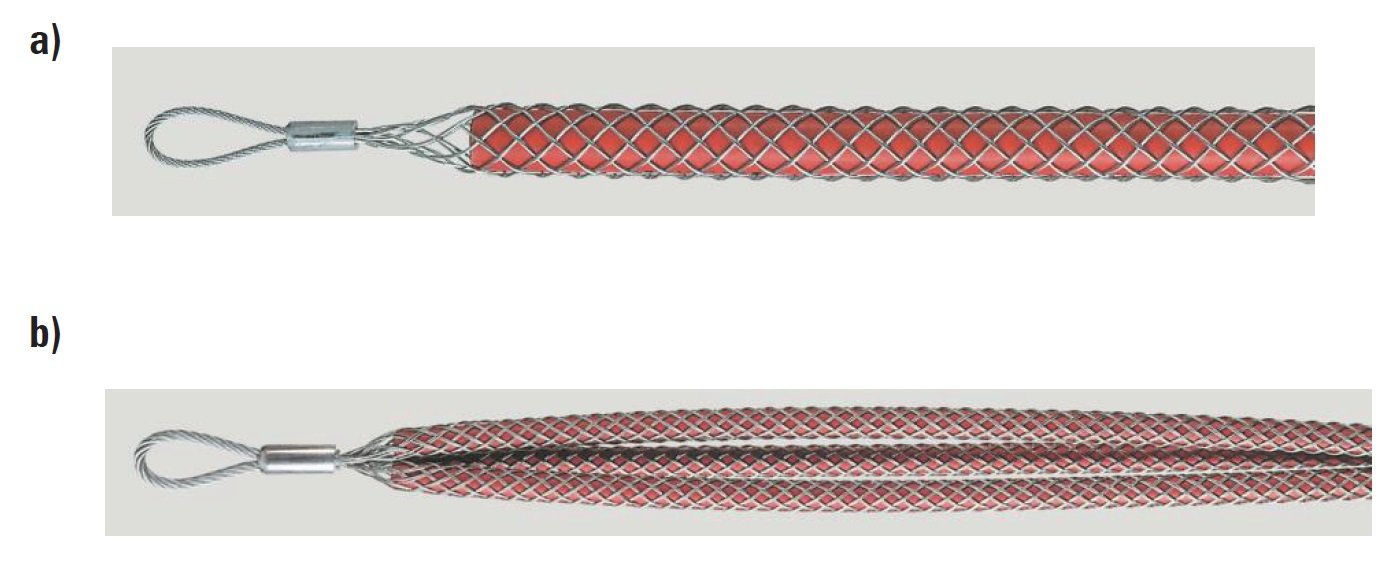

Rys. 4. Opończe kablowe jednouche [4]

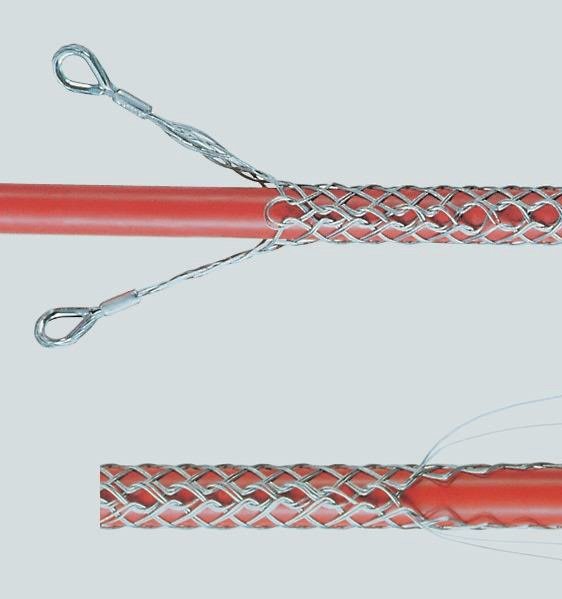

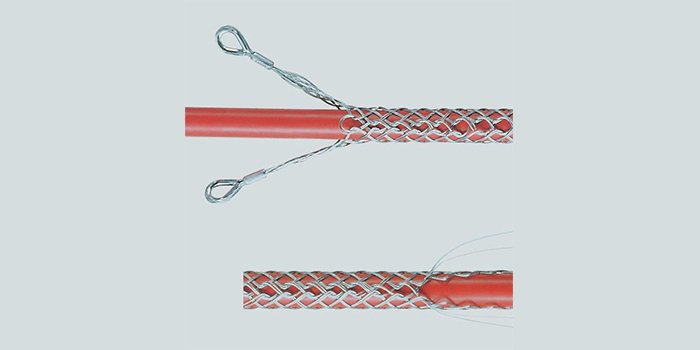

Rys. 5. Opończe kablowe dwuuche szyte [4]*)
Podsumowanie
Maksymalna dopuszczalna siła ciągnięcia kabla wynika tak naprawdę z przyjętego sposobu uchwycenia kabla, a więc dopuszczalnego naprężenia, jakie może powstać w elementach konstrukcyjnych kabla, aby na etapie budowy linii kablowej nie następowały uszkodzenia natury mechanicznej, które stanowią „otwarte wrota” do wnikania wilgoci w układ izolacyjny kabla i dalszych procesów degradacyjnych układu izolacyjnego kabla.
Preferowany sposób uchwycenia kabla, jak i maksymalną dopuszczalną siłę ciągnięcia kabla producenci podają w specyfikacji technicznej oraz katalogach. W przypadku braku takich danych można skorzystać z podanych zaleceń w artykule, w celu określenia maksymalnej dopuszczalnej siły ciągnięcia kabla.
*) Zgodnie z N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa siłę ciągu należy wyliczyć ze wzoru: F = k · s, gdzie: k – współczynnik przyjmowany dla miedzi jako 50 [N/mm2] oraz aluminium jako 30 [N/mm2]; s – suma przekrojów żył ciągniętego kabla.
*) Od redakcji: norma N-SEP-E 004 zakazuje stosowania opończy do rozciągania kabla z uwagi na możliwość powstania mikropęknięć izolacji powłoki kabla.
Literatura
R. Lenartowicz, Warunki techniczne wykonywania i odbioru robót budowlanych. Linie kablowe niskiego i średniego napięcia, Instytut Techniki Budowlanej, Warszawa 2011.
Norma PN-HD 620 S2:2010 Kable elektroenergetyczne o izolacji wytłaczanej na napięcie znamionowe od 3,6/6 (7,2) kV do 20,8/36 (42) kV włącznie.
Katalog: TELE-FONIKA Kable, Kable i przewody elektroenergetyczne.
M. Szewczykowski, Podstawowe zagadnienia związane z zagrożeniami podczas układania kabli, materiały szkoleniowe.
