Przekaźnikowe elementy wykonawcze w systemach automatyki budynkowej – wskazówki doboru i zabezpieczenia

Relay actuators in building automation systems – guidelines for choice and protection

mgr inż. Andrzej Książkiewicz | elektro.info 3/2016 | 2016-03-08

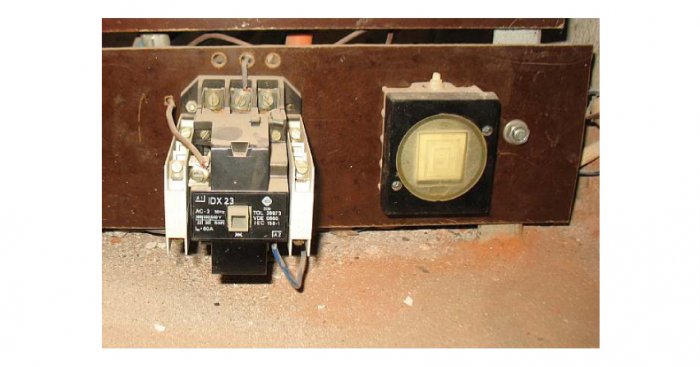

Przykład stycznika z lat 80-tych ubiegłego wieku załączający oświetlenie

arch. redakcji

Systemy automatyki budynkowej stosowane są do regulacji pracy odbiorników, w tym elektrycznych, bez konieczności ingerencji lub przy minimalnym udziale człowieka w procesie regulacji. Do najczęściej sterowanych typów odbiorników można zaliczyć odbiory oświetleniowe, rolety lub żaluzje, a także ogrzewanie. Sterowanie to może zostać zrealizowane za pomocą elementów energoelektronicznych bądź przekaźnikowych.

Zobacz także

AUTOMATION TECHNOLOGY Sp. z o.o. Automation Technology – nowy gracz na rynku

Automation Technology – nowy gracz na rynku

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

mgr inż. Grzegorz Pióro Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Redukcja zużycia energii to proces, a nie działanie jednorazowe – wymaga ciągłego monitorowania, analizy danych i korekty pracy systemów. Kluczowe obszary optymalizacji to: systemy HVAC, oświetlenie, urządzenia pomocnicze i kompensacja energii biernej. Największy potencjał oszczędności energii tkwi nie tylko w samych technologiach, ale przede wszystkim w zrozumieniu procesów fizycznych, świadomym dostosowaniu instalacji do rzeczywistych potrzeb operacyjnych oraz precyzyjnym zarządzaniu energią na...

mgr inż. Krzysztof Szymański, mgr inż. Jerzy Żurawski, inż. Beata Kluczberg Zarządzanie energią w budynkach

Zarządzanie energią w budynkach

Ideę inteligentnego budynku zapoczątkowano już w latach 70. XX wieku. Obecnie przez „inteligentny” rozumie się budynek wyposażony w odpowiednie urządzenia techniczne i taki, w którym zachodzi możliwość...

Pierwsze z nich wykorzystywane są dla prawie każdego typu odbiornika, przy czym przeważnie charakteryzują się ograniczeniem mocy sterowanej.

Drugie z nich mogą być zastosowane również do regulacji każdego z rodzaju odbiorów, ale najczęściej spotykane są w obwodach roletowych/żaluzjowych, a także ogólnego przeznaczenia, np. gniazd wtykowych.

b przekaznikowe elementy wykonawcze rys01

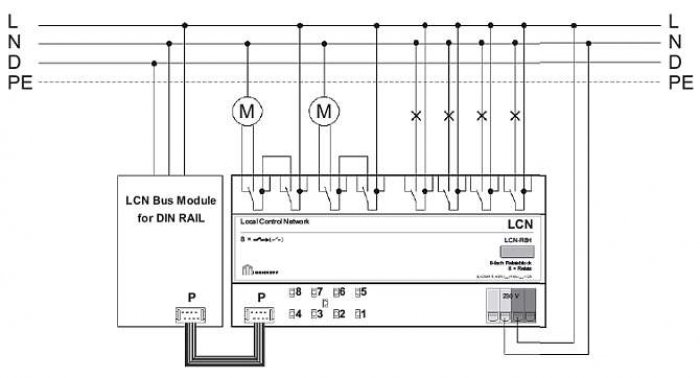

Rys. 1. Przykładowe podłączenie modułu przekaźnikowego LCN-R8H [1]; źródło: materiały autora

Przekaźnikowe elementy sterujące pozwalają na zarządzanie obwodami o większej mocy, przeważnie w zakresie do 16 A AC1.

Ze względu na wykorzystanie elementów z przekaźnikami do sterowania pracą obwodów silnikowych (rolety itp.) należy właściwie dobrać urządzenie wykonawcze automatyki do danego obwodu, jak i zabezpieczyć sam obwód, tak aby zapewnić długotrwałą bezawaryjną pracę instalacji. Błędny dobór może prowadzić do uszkodzenia takiego elementu i konieczności jego wymiany, co w systemach automatyki przeważnie łączy się ze znacznymi kosztami.

Przykładowe połączenie zarówno silników, jak i oświetlenia do modułu sterującego przedstawiono na rys. 1.

b przekaznikowe elementy wykonawcze tab01

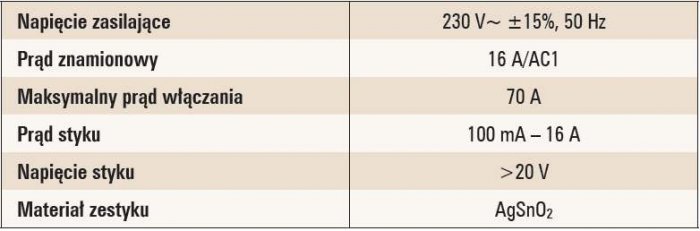

Tab. 1. Wybrane dane techniczne ośmiowyjściowego modułu przekaźnikowego LCN-R8H [1]

Pokazany jest tu moduł LCN-R8H przeznaczony do łączenia niezależnie ośmiu obwodów ogólnego przeznaczenia lub czterech napędów silnikowych. Wybrane parametry techniczne tego modułu zostały przedstawione w tab. 1.

b przekaznikowe elementy wykonawcze rys02

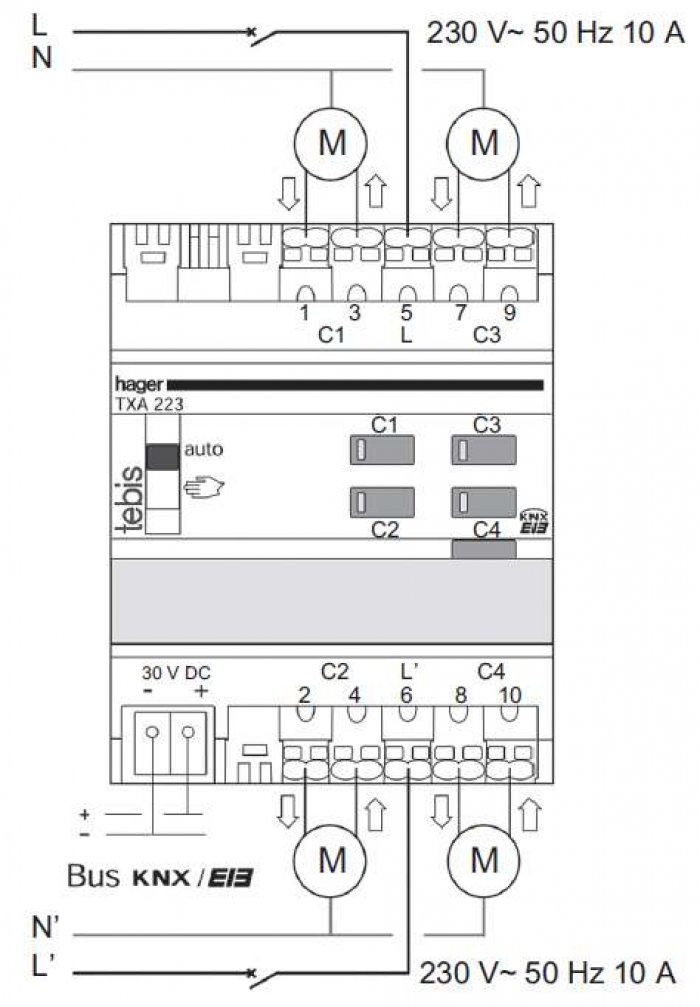

Rys. 2. Przykładowe podłączenie sterownika rolet TXA223 firmy Hager [2]; rys. arch. autora

Przykładem elementu wykonawczego, przeznaczonego wyłączenie do sterowania silnikami roletowymi, jest sterownik rolet TXA223 firmy Hager (rys. 2.). Pozwala on na niezależną pracę czterech silników.

Dopuszczalna obciążalność prądowa sterowników

Producenci podają w katalogach albo dopuszczalne wartości prądu łączeniowego, albo mocy obciążenia w zależności od rodzaju charakteru obciążenia. Przykładowe dopuszczalne wartości obciążenia dla wyjść binarnych TXA20xB/D firmy Hager przedstawione zostały w tab. 2.

Element TXA20xB przeznaczony jest do łączenia obwodów o prądzie znamionowym do 10 A, a model TXA20xD o prądzie znamionowym 16 A wraz z możliwością łączenia skompensowanych równolegle lamp fluorescencyjnych. Literka „x” powiązana jest z liczbą wyjść danego urządzenia.

Po przeanalizowaniu tab. 2. można zauważyć, że dopuszczalne moce łączeniowe są znacznie niższe, niż wynikałoby to z wartości znamionowego prądu roboczego. Dla prądu o wartości 10 A i napięcia 230 V moc pozorna łączeniowa mogłaby wynosić 2300 VA, a dla prądu 16 A – 3680 VA. Obciążenie w postaci lamp żarowych lub halogenowych ma charakter rezystancyjny, zapewne o współczynniku mocy nie gorszym niż 0,95. Można by domniemywać, że dla tego typu obwodów dopuszczalna moc czynna załączana będzie odpowiadać mocy pozornej.

b przekaznikowe elementy wykonawcze tab02

Tab. 2. Zależność dopuszczalnej mocy obciążenia od rodzaju zainstalowanego rodzaju lampy dla sterownika TXA20xB/D firmy Hager [2]

Dla niektórych rodzajów zainstalowanego obciążenia istnieje niewielka różnica w mocy obciążenia pomiędzy dwoma przedstawionymi urządzeniami. Dodatkowo tylko wyjście binarne TXA20xD umożliwia łączenie skompensowanych lamp fluorescencyjnych. Lampy te charakteryzują się tym, że przy załączaniu może pojawić się impuls prądowy o wartości szczytowej większej niż prąd znamionowy lampy. Przy wyłączaniu natomiast może pojawić się przepięcie łączeniowe, którego wartość szczytowa kilkukrotnie przekracza wartość napięcia zasilającego [3].

Ze względu na te niekorzystne warunki należy zastosować aparat łączeniowy pozwalający na sterowanie tego typu odbiornikami lub w znacznym zakresie obniżyć moc załączanych elementów. Dla lamp energooszczędnych obniżenie dopuszczalnej wartości mocy załączanych źródeł jest jeszcze większe. Dla opisywanych elementów jest to nie więcej niż 12% mocy znamionowej pozornej dla pojedynczego wyjścia sterującego.

Jak pokazano w tab. 1., producenci mogą podawać kategorię użytkowania dla danego elementu wykonawczego.

b przekaznikowe elementy wykonawcze tab03

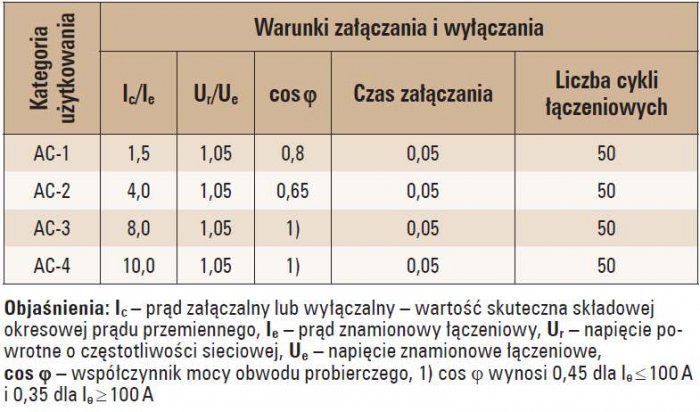

Tab. 3. Warunki załączania i wyłączania w zależności od kategorii użytkowania [4]

Kategoria ta jest szczególnie istotna przy łączeniu obwodów o charakterze indukcyjnym, na przykład zawierających silnikowe sterowniki rolet. Szczegółowe warunki załączania i wyłączania w zależności od kategorii użytkowania przedstawiono w tab. 3.

Kategoria AC1 odnosi się do łączenia obwodów bezindukcyjnych lub o małej indukcyjności (np. piece oporowe), AC2 – łączenie silników pierścieniowych, AC3 – łączenie silników klatkowych i AC4 – łączenie silników klatkowych (rozruch, rewersowanie, hamowanie przeciwprądem, impulsowanie). Szczególnie istotnym parametrem mającym wpływ na dopuszczalną obciążalność sterowników będzie stosunek prądu załączanego do znamionowego łączeniowego Ic/Ie.

Dobór sterowników

Rozpatrzony zostanie przypadek doboru dla elementu LCN-R8H. Pod uwagę należy wziąć nie tylko maksymalną wartość prądu znamionowego roboczego, ale również zastosowany materiał stykowy i maksymalny (szczytowy) prąd włączania.

Obecnie najczęściej stosowane materiały stykowe w niskonapięciowych przekaźnikach prądu przemiennego to spieki srebra z:

niklem AgNi,
tlenkiem kadmu AgCdO
i tlenkiem cyny AgSnO₂.

Właściwości poszczególnych materiałów są następujące [5, 6]:

AgNi: wykazuje małą wędrówkę materiału, jest nieodporny na działanie siarki i jej związków oraz jest skłonny do tworzenia tlenków,
AgCdO: materiał wrażliwy na siarkę, cechuje się odpornością na spawanie, jego zastosowanie sprzyja procesowi gaszenia łuku elektrycznego, jest też odporny na wędrówkę materiału,
AgSnO₂: materiał odznacza się wysoką stabilnością termiczną i odpornością na wędrówkę materiału, cechuje się stabilną rezystancją przejścia zestyku.

Dla rozpatrywanego sterownika zastosowano jako materiał stykowy spieki srebra z tlenkiem cyny (AgSnO2).

Dla ośmiowyjściowego modułu przekaźnikowego LCN-R8H prąd znamionowy wynosi 16 A w kategorii AC1. Gdyby do wyjścia takiego modułu został podłączony odbiornik o kategorii użytkowania wyższej, to prąd pojawiający się przy rozruchu byłby wielokrotnie większy niż znamionowy prąd roboczy (tab. 4.).

b przekaznikowe elementy wykonawcze tab04

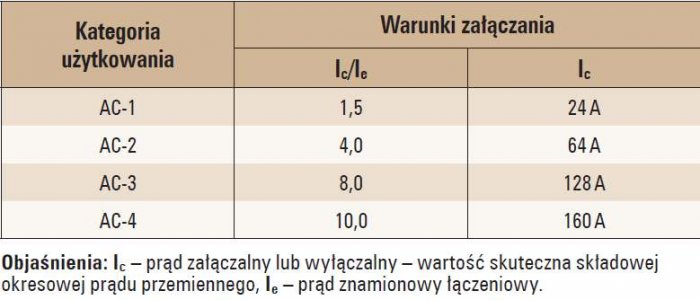

Tab. 4. Zależność prądu rozruchowego od kategorii użytkowania przy założeniu, że prąd znamionowy łączeniowy wynosi 16 A

Na podstawie wartości przedstawionych w tab. 4. można jednoznacznie stwierdzić, że niedopuszczalne jest zasilanie odbiornika o znacznym prądzie rozruchowym i niskim współczynniku mocy do wyjścia omawianego sterownika. Próba załączenia w takim przypadku najprawdopodobniej skończy się natychmiastowym uszkodzeniem elementu.

Należy tak dobrać moc odbiornika, aby sterownik mógł bez problemu dokonać operacji łączeniowych, a także pracować w sposób bezawaryjny przez długi czas. W tym celu należy uwzględnić zastosowany materiał stykowy w danym sterowniku oraz powiązaną z nim wartość maksymalnego prądu załączanego.

Uwzględnienie wartości maksymalnego prądu załączanego nastręcza pewien problem jego interpretacji. Pojawia się pytanie, czy określa on wartość skuteczną, czy szczytową prądu występującą przy załączaniu?

W analizie przedstawionej w tab. 5. zaprezentowane zostały wyniki obliczeń dla obu możliwości. Obliczony został znamionowy prąd roboczy urządzenia elektrycznego, dla danej kategorii użytkowania, który ze względu na dopuszczalny prąd rozruchowy można bezpiecznie zasilić z przykładowego sterownika. Prąd ten został wyznaczony dla dwóch przypadków:

po pierwsze (I_nc) dla przypadku, kiedy prąd maksymalny załączalny określa wartość skuteczną prądu,
po drugie (I_np) dla przypadku, kiedy prąd maksymalny załączalny określa wartość szczytową prądu.

b przekaznikowe elementy wykonawcze tab05

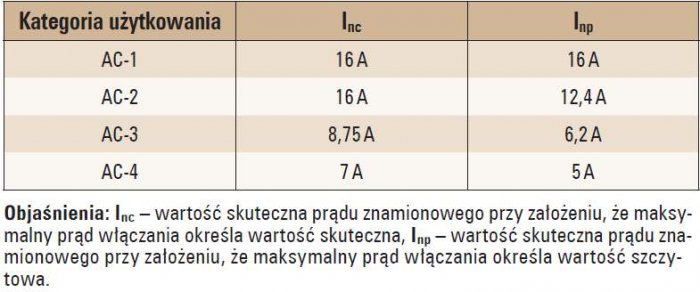

Tab. 5. Wartości prądu znamionowego roboczego urządzenia, w zależności od kategorii użytkowania i od dopuszczalnej wartości maksymalnego prądu załączanego

Na przykład chcielibyśmy podłączać do naszego sterownika odbiornik o prądzie rozruchowym 8 I_n (AC3) i prądzie znamionowym roboczym 8 A. Zakładamy, że interesuje nas wartość I_np, a więc odnosząca się do wartości szczytowej prądu. Po analizie danych można stwierdzić, że takiego odbiornika nie możemy zasilić z wybranego sterownika.

b przekaznikowe elementy wykonawcze rys03

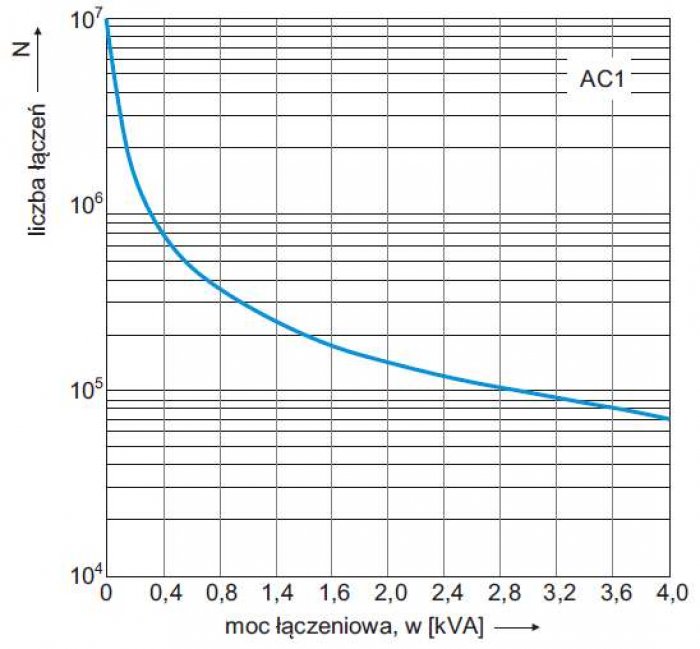

Rys. 3. Trwałość łączeniowa przekaźników, w funkcji mocy obciążenia, częstość łączeń: 600 cykli/h, Relpol [7]

b przekaznikowe elementy wykonawcze rys04

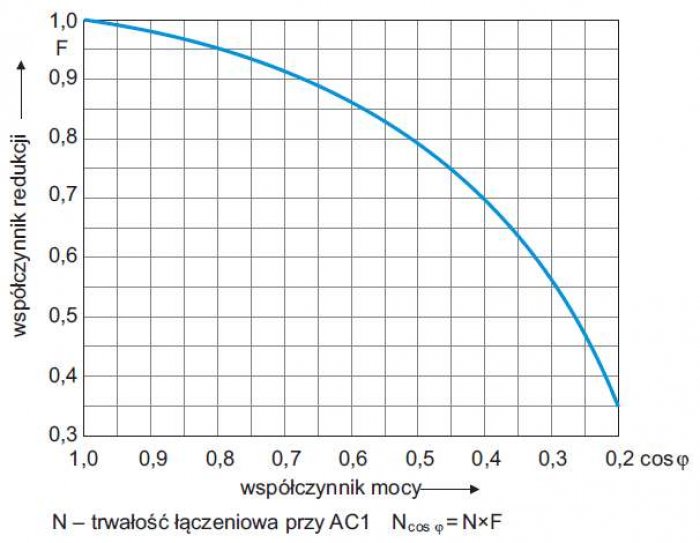

Rys. 4. Współczynnik redukcji trwałości łączeniowej przekaźników dla indukcyjnych obciążeń prądu przemiennego, Relpol [7]

Zasilanie odbiorników o różnych współczynnikach mocy wiąże się również ze zmniejszeniem trwałości łączeniowej przekaźników. Przykładowa trwałość łączeniowa, w funkcji mocy obciążenia, przedstawiona została na rys. 3. Trwałość ta wyznaczona jest dla kategorii AC1 i wykazuje silną zależność od mocy załączanej (przy ograniczeniu liczby cykli łączeniowych do 600 cykli/h).

Minimalna trwałość łączeniowa występuje dla maksymalnej mocy obciążenia i wynosi 0,7·10⁵ [7]. Zasilając odbiornik kategorii AC-3, czyli o współczynniku mocy nawet na poziomie 0,45 (tab. 3.), trwałość ta ulega zmniejszeniu. Zależność ta jest nieliniowa i została przedstawiona dla dwóch różnych producentów przekaźników (rys. 4. i rys. 5.).

Dla współczynnika mocy 0,45 współczynnik redukcji odczytany z wykresów jest równy 0,75. Oznacza to, że maksymalna trwałość łączeniowa zmniejsza się o 25% i wynosi w przybliżeniu 0,5·10⁵.

b przekaznikowe elementy wykonawcze rys05

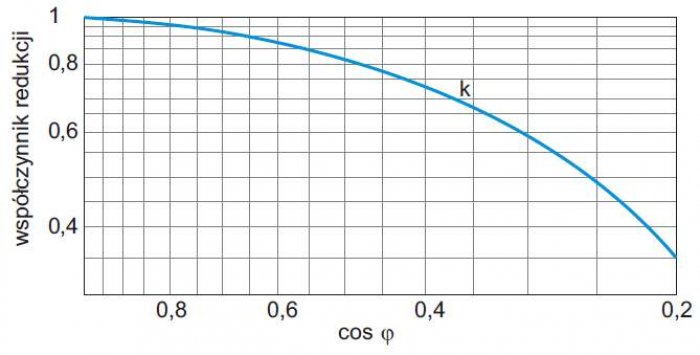

Rys. 5. Redukcja współczynnika obciążenia przekaźników w funkcji cos φ, Finder [8]

Przykładowo dla odbiornika kategorii AC-4 o prądzie znamionowym 5 A (tab. 5.) i współczynniku mocy 0,45 trwałość łączeniowa prezentuje się w sposób następujący. Z rys. 3. odczytujemy maksymalną liczbę łączeń dla mocy 1150 VA (5 A · 230 V), która jest równa w przybliżeniu 5·10⁵.

Uwzględniając współczynnik redukcji dla wskazanego współczynnika mocy z rys. 4., który wynosi 0,75, otrzymujemy maksymalną liczbę łączeń na poziomie 3,75·10⁵.

Rozważania te prowadzą do następujących wniosków:

kategoria użytkowania odbiornika wpływa na maksymalną moc obciążenia przekaźnika,
rodzaj materiału stykowego zastosowanego w przekaźniku ogranicza w znacznym stopniu możliwości łączeniowe sterownika,
łączenie odbiorników o charakterze innym niż AC-1 zmniejsza trwałość łączeniową przekaźnika.

Z tych powodów dobór rodzaju sterownika dla danego obciążenia powinien zostać pogłębiony o dodatkowe czynniki, takie jak: prąd rozruchowy, czas trwania rozruchu czy też materiał stykowy. Rozwiązania problemu doboru sterownika ze względu na dopuszczalną obciążalność mogą być następujące. Można zwiększyć prąd znamionowy roboczy sterownika, zamiast urządzenia o prądzie 4 A wybrać element wykonawczy z wyższą wartością tego parametru (np. 16 A).

Takie rozwiązanie w sposób bezpośredni zwiększa koszty instalacji oraz ewentualne koszty wymiany uszkodzonego przekaźnika.

Inne rozwiązanie może polegać na wykorzystaniu styczników pośredniczących, które będą załączane przez sterownik. Pozwala to na ograniczenie prądu znamionowego roboczego sterownika. Jednocześnie w przypadku łączenia odbiorników o znacznym prądzie rozruchowym ciężar tego procesu spada na stycznik.

Jeżeli nastąpi uszkodzenie elementu łączeniowego, to jego wymiana okaże się tańsza i prostsza niż wymiana całego sterownika. Wadą takiego rozwiązania jest wzrost rozmiaru rozdzielnicy elektrycznej oraz w pewnym stopniu skomplikowanie połączeń wewnątrz niej.

Dobór zabezpieczeń przetężeniowych

W celu ochrony od skutków zwarć i przeciążeń w obwodach ze sterownikami stosuje się wyłączniki nadmiarowoprądowe (instalacyjne). Obowiązek ten wynika z rozporządzenia [9]. Charakterystyki pasmowe wyłączników instalacyjnych przedstawiono na rys. 6.

b przekaznikowe elementy wykonawcze rys06

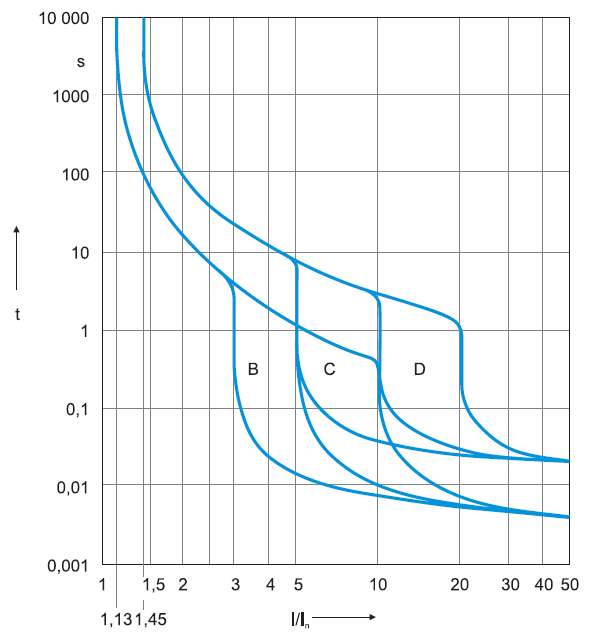

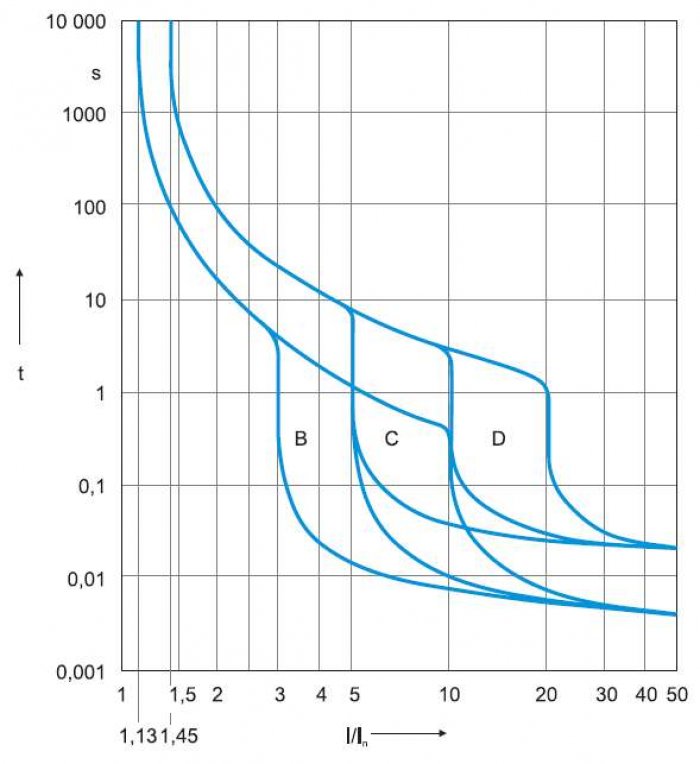

Rys. 6. Charakterystyki pasmowe wyłączników instalacyjnych B, C i D [10]

Podstawowymi kryteriami doboru zabezpieczenia przetężeniowego będzie jego prąd znamionowy roboczy i charakterystyka czasowo-prądowa. W odniesieniu do wartości prądu rozruchowego przedstawionego w tab. 3. dla poszczególnych kategorii użytkowania dobór zabezpieczenia będzie następujący:

dla kategorii AC-1 – wyłącznik o charakterystyce B,
AC-2 – C
oraz dla AC-3 i AC-4 wyłącznik o charakterystyce D.

Dobór ten jest uzależniony od maksymalnej wartości prądu rozruchowego odbiornika, który nie spowoduje zadziałania zabezpieczenia w warunkach normalnej bezawaryjnej pracy. Ograniczy to ilość zbędnych zadziałań zabezpieczenia.

Wybór zabezpieczenia ze względu na wartość znamionowego prądu roboczego, na podstawie wartości przedstawionych w tab. 5. (w odniesieniu do prądu Inp), przedstawia się następująco:

dla kategorii AC-1 prąd znamionowy zabezpieczenia to 16 A,
dla AC-2 – 13 A,
dla AC-3 – 10 A,
i ostatecznie dla AC-4 – 6 A.

Wybór charakterystyki pasmowej zabezpieczenia wpływa na ilość energii przenoszonej podczas załączania obwodu zwartego [11], a tym samym może mieć wpływ na groźne w skutkach następstwa dla układu stykowego łącznika.

Podsumowanie

Właściwy dobór przekaźnikowych elementów systemów automatyki budynkowej powinien obejmować, między innymi, następujące kryteria: prąd znamionowy obciążenia, charakter pracy odbiornika czy wartość prądu rozruchowego.

Właściwy dobór zależny jest również od materiału stykowego zastosowanego w przekaźniku. Należy również właściwie dobrać zabezpieczenie przetężeniowe, w postaci wyłącznika instalacyjnego.

Niewłaściwy wybór jednego z tych elementów może prowadzić do ograniczenia żywotności danej instalacji i/lub przerw w jej działaniu związanych ze zbędnym działaniem zabezpieczenia.

Literatura

LCN, Katalog produktów, 2012/2013.
Hager, Osprzęt elektroinstalacyjny + Automatyka budynkowa, katalog, 2013.
A. Książkiewicz, A. Kamińska, Łączenie źródeł światła sterownikami KNX, XI Sympozjum Oddziału Poznańskiego Stowarzyszenia Elektryków Polskich: „Współczesne urządzenia oraz usługi elektroenergetyczne, telekomunikacyjne i informatyczne”, Poznań 2008.
PN-EN 60947-4.1, 2006.
A. Książkiewicz, J. Janiszewski, Low voltage relay contact resistance change influence by short-circuit current, Eksploatacja i Niezawodność – Maintenance and Reliability, 17(4)/2015, s. 600–603.
A. Książkiewicz, Comparision of selected contact materials used in low-voltage relays, Poznan University of Technology Academic Journals. Electrical Engineering, 82/2015, Poznań, s. 207–212.
Relpol, Przekaźniki, katalog, 2015.
Finder, Przekaźniki, katalog, 2013.
Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU z 2002 r., nr 75, poz. 690 z późn. zm.).
B. Lejdy, Instalacje elektryczne w obiektach budowlanych, Wydawnictwo Naukowo-Techniczne, Warszawa 2005.
A. Książkiewicz, Selektywna praca wyłączników instalacyjnych podczas zwarć, „elektro.info” 9/2015, s. 26–30.
