Wzajemne sytuowanie sieci elektroenergetycznych i budynków (część 1.)

Wzajemne sytuowanie sieci elektroenergetycznych i budynków

Wzajemne sytuowanie sieci elektroenergetycznych i budynków

Wymagania odległościowe dla sieci elektroenergetycznych od niektórych
obiektów budowlanych określane są nie tylko w Polskich Normach, ale
także w przepisach techniczno-budowlanych [5, 6, 7, 9, 10]. Jednak
przepisy Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002
r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i
ich usytuowanie [8] wymagań takich nie określają. Zatem, pozostają w tym
przypadku wymagania Polskich Norm.

Zobacz także

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego...

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego zidentyfikowane pomiarowo w różnych pomieszczeniach zlokalizowanych nad lub obok rozdzielni SN/nn. Głównym celem artykułu jest zaprezentowanie metod ograniczania natężenia pola magnetycznego poprzez stosowanie ekranów magnetycznych lub odpowiedniej konfiguracji szyn w rozdzielniach niskiego...

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia...

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia takich transformatorów pod napięcie stał się problemem.

Transformatory rozdzielcze w energetyce

Transformatory rozdzielcze w energetyce Transformatory rozdzielcze w energetyce

Transformatory to statyczne maszyny elektryczne służące do przetwarzania energii elektrycznej. Stosuje się je do podwyższania lub obniżania napięcia w sieciach elektroenergetycznych. Znajdują one również...

Transformatory to statyczne maszyny elektryczne służące do przetwarzania energii elektrycznej. Stosuje się je do podwyższania lub obniżania napięcia w sieciach elektroenergetycznych. Znajdują one również zastosowanie w zasilaczach UPS, napędach przekształtnikowych i wielu innych urządzeniach. Jedną z wad transformatorów są ich straty własne, które w skali całej sieci dystrybucyjnej i przesyłowej są dość znaczne. Współczesne technologie umożliwiają budowę transformatorów o minimalnych stratach oraz...

Projektowanie i budowa, a także eksploatacja urządzeń, instalacji i sieci powinny zapewnić – stosownie do art. 51 Ustawy Prawo energetyczne [1] – racjonalne i oszczędne zużycie paliw i energii przy zachowaniu:

  1. niezawodności współdziałania z siecią,
  2. bezpieczeństwa obsługi i otoczenia po spełnieniu wymagań ochrony środowiska,
  3. zgodności z wymaganiami odrębnych przepisów, a w szczególności przepisów:
    • prawa budowlanego,
    • o ochronie przeciwporażeniowej,
    • o ochronie przeciwpożarowej,
    • o dozorze technicznym,
    • o ochronie dóbr kultury, o muzeach,
    • Polskich Norm,
    • lub innych przepisów wynikających z technologii wytwarzania energii i rodzaju stosowanego paliwa.

Art. 51 pkt 3 Ustawy Prawo energetyczne [1] przywołuje wymagania odrębnych przepisów, w tym między innymi przepisy prawa budowlanego.

Ustawa z dnia 7 lipca 1994 r. Prawo budowlane [2], normująca działalność obejmującą sprawy projektowania, budowy, utrzymania i rozbiórki obiektów budowlanych oraz określająca zasady działania organów administracji publicznej w tych dziedzinach, stanowi w art. 5, że:

„1. Obiekt budowlany wraz ze związanymi z nim urządzeniami budowlanymi należy, biorąc pod uwagę przewidywany okres użytkowania, projektować i budować w sposób określony w przepisach, w tym techniczno-budowlanych, oraz zgodnie z zasadami wiedzy technicznej, zapewniając:

1) spełnienie wymagań podstawowych dotyczących:

a. bezpieczeństwa konstrukcji,

b. bezpieczeństwa pożarowego,

c. bezpieczeństwa użytkowania,

d. odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska,

e. ochrony przed hałasem i drganiami,

f. oszczędności energii i odpowiedniej izolacyjności cieplnej przegród;

2) warunki użytkowe zgodne z przeznaczeniem obiektu, w szczególności w zakresie:

a. zaopatrzenia w wodę i energię elektryczną oraz, odpowiednio do potrzeb, w energię cieplną i paliwa, przy założeniu efektywnego wykorzystania tych czynników,

b. usuwania ścieków, wody opadowej i odpadów;

3) możliwość utrzymania właściwego stanu technicznego;

4) niezbędne warunki do korzystania z obiektów użyteczności publicznej i mieszkaniowego budownictwa wielorodzinnego przez osoby niepełnosprawne, w szczególności poruszające się na wózkach inwalidzkich;

5) warunki bezpieczeństwa i higieny pracy;

6) ochronę ludności, zgodnie z wymaganiami obrony cywilnej;

7) ochronę obiektów wpisanych do rejestru zabytków oraz obiektów objętych ochroną konserwatorską;

8) odpowiednie usytuowanie na działce budowlanej;

9) poszanowanie, występujących w obszarze oddziaływania obiektu, uzasadnionych interesów osób trzecich, w tym zapewnienie dostępu do drogi publicznej;

10) warunki bezpieczeństwa i ochrony zdrowia osób przebywających na terenie budowy.

2. Obiekt budowlany należy użytkować w sposób zgodny z jego przeznaczeniem i wymaganiami ochrony środowiska oraz utrzymywać w należytym stanie technicznym i estetycznym, nie dopuszczając do nadmiernego pogorszenia jego właściwości użytkowych i sprawności technicznej, w szczególności w zakresie związanym z wymaganiami, o których mowa w ust. 1 pkt 1 - 7”.

Wymagania techniczne dla budynków

Wymagania techniczne dla budynków, jako obiektów budowlanych najbardziej rozpowszechnionych, określone zostały w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie [8]. W 2004 roku rozporządzenie to zostało zmienione, przede wszystkim poprzez dołączenie do przepisu wykazu Polskich Norm związanych z wymaganiami technicznymi dla budynków, w tym stanowiącej największą grupę norm elektrycznych związanych z instalacjami elektrycznymi, oświetleniem elektrycznym, w tym awaryjnym, oraz ochroną odgromową budynków. W dniu 12 marca 2009 r. Minister Infrastruktury podpisał rozporządzenie nowelizujące powyższe rozporządzenie, które zostało opublikowane w DzU z dnia 7 kwietnia 2009 r. nr 56, poz. 461).

W § 11 powyższego rozporządzenia zawarte jest wymaganie związane z zagrożeniami i uciążliwościami, jakie mogą mieć wpływ na budynki. Przepis ten stanowi, że „budynek z pomieszczeniami przeznaczonymi na pobyt ludzi powinien być wznoszony poza zasięgiem zagrożeń i uciążliwości określonych w przepisach odrębnych, przy czym dopuszcza się wznoszenie budynków w tym zasięgu pod warunkiem zastosowania środków technicznych zmniejszających uciążliwości poniżej poziomu ustalonego w tych przepisach bądź zwiększających odporność budynku na te zagrożenia i uciążliwości, jeżeli nie jest to sprzeczne z warunkami ustalonymi dla obszarów ograniczonego użytkowania, określonych w przepisach odrębnych”.

Z zakresu elektryki, do uciążliwości zalicza się m.in. oddziaływanie pól elektromagnetycznych pochodzących od napowietrznych linii i stacji elektroenergetycznych o napięciu 110 kV i wyższym. Z uwagi na niebezpieczeństwo porażenia prądem elektrycznym wymagane jest zachowanie odpowiednich odległości budynku od linii elektroenergetycznych. Wymagania dotyczące ochrony ludzi i środowiska przed promieniowaniem elektromagnetycznym określa Rozporządzenie Ministra Środowiska z dnia 30 października 2003 r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów [14], a w szczególności:

1) dopuszczalne poziomy pól elektromagnetycznych w środowisku, zróżnicowane dla:

a. terenów przeznaczonych pod zabudowę mieszkaniową,

b. miejsc dostępnych dla ludności,

2) zakresy częstotliwości pól elektromagnetycznych, dla których określa się parametry fizyczne charakteryzujące oddziaływanie pól elektromagnetycznych na środowisko;

3) metody sprawdzania dotrzymania dopuszczalnych poziomów pól elektromagnetycznych, o których mowa w pkt 1,

4) metody wyznaczania dotrzymania dopuszczalnych poziomów pól elektromagnetycznych, o których mowa w pkt 1.

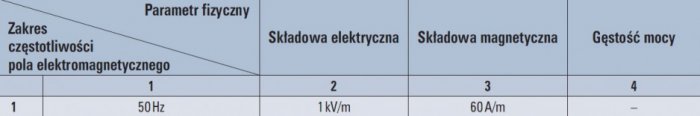

Zróżnicowane dopuszczalne poziomy pól elektromagnetycznych określa załącznik numer 1 do rozporządzenia. Metody sprawdzania dotrzymania dopuszczalnych poziomów pól elektromagnetycznych w środowisku określa załącznik numer 2 do rozporządzenia. Pomiary poziomów pól elektromagnetycznych wykonuje się:

1) bezpośrednio po pierwszym uruchomieniu instalacji,

2) każdorazowo w razie zmiany warunków pracy instalacji, o ile zmiany te mogą mieć wpływ na zmianę poziomów pól elektromagnetycznych, których źródłem jest ta instalacja.

Pomiary kontrolne poziomów pól elektromagnetycznych w otoczeniu stacji i linii elektroenergetycznych wykonuje się, o ile ich napięcie znamionowe jest równe bądź wyższe niż 110 kV. W otoczeniu stacji elektroenergetycznych pomiary pól elektromagnetycznych przeprowadza się poza ogrodzonym terenem stacji, w odległościach nie mniejszych niż połowa wy sokości ogrodzenia stacji; każdą linię elektroenergetyczną wchodzącą lub wychodzącą z terenu stacji elektroenergetycznej należy traktować jako odrębną, a pomiarów składowej elektrycznej pola elektromagnetycznego o częstotliwości 50 Hz w otoczeniu wnętrzowych stacji elektroenergetycznych oraz podziemnych elektroenergetycznych linii kablowych nie wykonuje się.

W otoczeniu stacji i linii elektroenergetycznych pomiary pola elektrycznego należy wykonywać:

  • nad powierzchnią ziemi lub nad innymi powierzchniami, na których mogą przebywać ludzie, w szczególności dachami spełniającymi funkcję tarasów, tarasami, balkonami, podestami – na wysokości 2 m,
  • w pobliżu obiektów budowlanych, w odległości nie mniejszej niż 1,6 m od ścian tych obiektów.

Pomiary pola magnetycznego w otoczeniu stacji, linii elektroenergetycznych należy wykonywać w pionach pomiarowych, na wysokościach od 0,3 m do 2 m nad powierzchnią ziemi lub nad innymi powierzchniami, na których mogą przebywać ludzie, zwłaszcza dachami pełniącymi funkcję tarasów, tarasami, balkonami, podestami; podczas pomiarów przyrządowi pomiarowemu należy nadać takie położenie w stosunku do stacji i linii elektroenergetycznych, aby przyrząd pomiarowy wskazywał maksymalne wartości wielkości mierzonej w danym punkcie pomiarowym.

Wymagania odległościowe dla sieci elektroenergetycznych od budynków

Niezależnie od przepisów techniczno-budowlanych wydanych na podstawie Ustawy Prawo budowlane, należy mieć na uwadze wymagania określone w przepisach wydanych na podstawie innych ustaw. Na podstawie Ustawy z dnia 28 marca 2003 r. o transporcie kolejowym [3] wydane zostało Rozporządzenie Ministra Infrastruktury z dnia 10 listopada 2004 r. w sprawie wymagań w zakresie odległości i warunków dopuszczających usytuowanie budowli i budynków, drzew lub krzewów, elementów ochrony akustycznej i wykonywanie robót ziemnych w sąsiedztwie linii kolejowej, a także sposobu urządzania i utrzymywania zasłon odśnieżnych oraz pasów przeciwpożarowych [4], ale z dniem 1 stycznia 2008 r. utraciło moc obowiązującą. Rozporządzenie to w § 1 stanowiło, że budowle i budynki mogą być usytuowane w odległości nie mniejszej niż 10 m od granicy obszaru kolejowego, z tym że odległość ta od osi skrajnego toru nie może być mniejsza niż 20 m, niezależnie od tego, czy linia kolejowa jest zelektryfikowana, czy nie („obszar kolejowy” według ustawy o transporcie kolejowym to określony działkami ewidencyjnymi obszar, na którym usytuowane są linie kolejowe oraz inne budynki, budowle i urządzenia przeznaczone do zarządzania, eksploatacji i utrzymania linii kolejowych, a także służące do obsługi przewozu osób i rzeczy).

Przepisu tego nie stosuje się do budowli i budynków przeznaczonych do prowadzenia ruchu kolejowego i utrzymania linii kolejowej oraz do obsługi przewozu osób i rzeczy. W miejsce przytoczonego rozporządzenia [4] wydane zostało Rozporządzenie Ministra Infrastruktury z dnia 7 sierpnia 2008 r. w sprawie wymagań w zakresie odległości i warunków dopuszczających usytuowanie drzew i krzewów, elementów ochrony akustycznej i wykonywanie robót ziemnych w sąsiedztwie linii kolejowej, a także sposobu urządzania i utrzymywania zasłon odśnieżnych oraz pasów przeciwpożarowych (DzU nr 153, poz. 955).

Wymagania w zakresie sytuowania budowli i budynków od obszaru kolejowego zostały uregulowane w art. 53 Ustawy o transporcie kolejowym [3]. Budowle i budynki mogą być usytuowane w odległości nie mniejszej niż 10 m od granicy obszaru kolejowego, z tym że odległość ta od osi skrajnego toru nie może być mniejsza niż 20 m, z zastrzeżeniem, iż wymagania tego nie stosuje się do budynków i budowli przeznaczonych do prowadzenia ruchu kolejowego i utrzymania linii kolejowej oraz do obsługi przewozu osób i rzeczy. W stosunku do budynków mieszkalnych, szpitali, domów opieki społecznej, obiektów rekreacyjno-sportowych, budynków związanych z wielogodzinnym pobytem dzieci i młodzieży, odległości te powinny być zwiększone, w zależności od przeznaczenia budynku, w celu zachowania norm dopuszczalnego hałasu w środowisku, określonych w odrębnych przepisach. Normy dopuszczalnego hałasu w środowisku określa Rozporządzenie Ministra Środowiska z dnia 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku (DzU nr 120, poz. 826) [11].

W stosunku do wymienionych rozporządzeń w sprawie przepisów techniczno-budowlanych, określających między innymi odległości niektórych obiektów budowlanych od sieci elektroenergetycznych, należy przytoczyć Polskie Normy obejmujące elektroenergetyczne linie napowietrzne prądu przemiennego w określonym zakresie napięciowym. Polskie Normy regulujące wymagania dla sieci elektroenergetycznych z uwagi na niebezpieczeństwo porażenia prądem elektrycznym to („oryg.” – oznacza, że norma została wprowadzona w języku oryginału):

  • PN-EN 50341-1:2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kV. Część 1: Wymagania ogólne. Specyfikacje wspólne,
  • PN-EN 50341-2:2002 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kV. Część 2: Wykaz normatywnych warunków krajowych (oryg.),
  • PN-EN 50341-3:2002/AC:2006 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kV. Część 3: Zbiór normatywnych warunków krajowych (oryg.),
  • PN-EN 50423-1:2007 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 1 kV do 45 kV. Część 1: Wymagania ogólne. Wspólne specyfikacje,
  • PN-EN 50423-2:2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 1 kV do 45 kV. Część 2: Wykaz normatywnych warunków krajowych (oryg.),
  • PN-EN 50423-3:2005/AC:2006 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 1 kV do 45 kV. Część 3: Zbiór normatywnych warunków krajowych (oryg.),
  • archiwalna PN-E-05100-1:1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami roboczymi gołymi,
  • N SEP-E-003 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami pełnoizolowanymi oraz z przewodami niepełnoizolowanymi,
  • N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.

W artykule wybrano wymagania z norm PN-EN dotyczące zachowania odpowiednich odległości napowietrznych linii elektroenergetycznych od budynków:

  • minimalne odstępy izolacyjne od budynków w przypadku linii prądu przemiennego o napięciu powyżej 45 kV (tab. 3.),
  • minimalne odstępy izolacyjne od budynków w przypadku linii prądu przemiennego o napięciu powyżej 1 kV do 45 kV (tab. 4.).

Elektroenergetyczną linię napowietrzną o napięciu powyżej 45 kV należy na skrzyżowaniach i zbliżeniach z budynkami tak prowadzić i wykonać, aby jej budowa i eksploatacja nie powodowała ani przeszkód, ani trudności w użytkowaniu i należytym utrzymaniu budynków. Zaleca się, aby: przęsło linii znajdujące się nad budynkiem było jak najkrótsze oraz aby nie prowadzić przewodów elektrycznych nad kominami i budynkami z dachami o pokryciu łatwo zapalnym, tj. pokrytych słomą, drewnem lub papą ułożoną na drewnie.

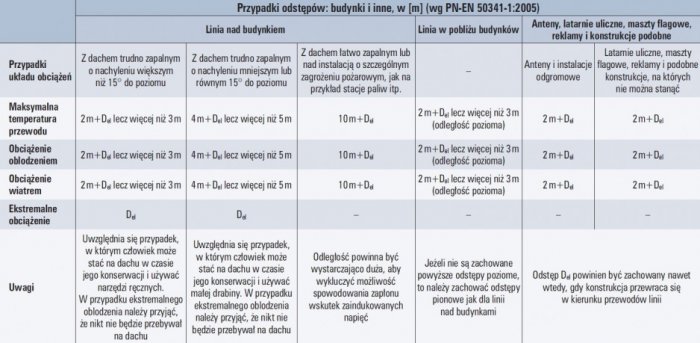

Przy skrzyżowaniach i zbliżeniach linii elektroenergetycznych do budynków mieszkalnych, szkół, internatów, szpitali, sanatoriów itp., gdzie stale przebywają ludzie, natężenie pola elektrycznego i magnetycznego oraz natężenie hałasu pochodzące od linii nie może przekraczać wartości dopuszczalnych określonych w przepisach [14] i normach.

Linie elektroenergetyczne nie powinny krzyżować stacji paliw płynnych i gazowych, budowli zawierających materiały niebezpieczne pożarowo i stref zagrożonych wybuchem. Wyjątkiem od zakazu krzyżowania jest dopuszczenie skrzyżowania tych obiektów liniami o napięciu znamionowym nie wyższym niż 110 kV. W takim przypadku przęsło skrzyżowania należy ograniczyć słupami mocnymi oraz wykonać je z III poziomem obostrzenia. Odległość słupa od stacji paliw płynnych (budynek zawierający materiały niebezpieczne pożarowo, zbiorniki, pompy) powinna wynosić co najmniej 30 m.

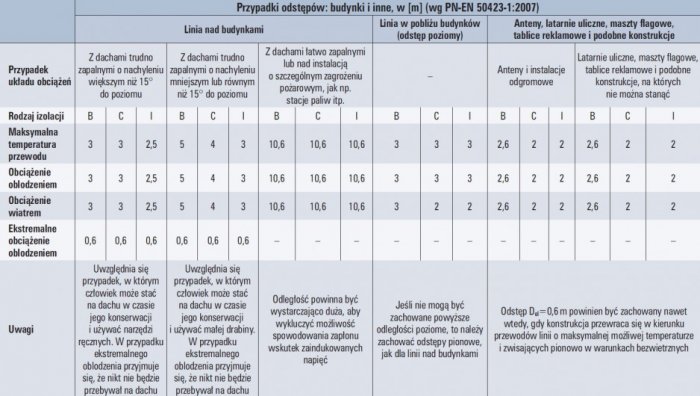

Zbliżenie elektroenergetycznych linii napowietrznych o napięciu powyżej 45 kV do budynków produkcyjnych, stałych składowisk, zbiorników lub innych urządzeń technologicznych z materiałami wybuchowymi lub strefami zagrożonymi wybuchem oraz stacji paliw należy wykonywać zgodnie ze specjalnymi przepisami budowy tych urządzeń i w uzgodnieniu z właściwym organem administracyjnym. Jeśli przepisów takich nie ma, linia ta powinna przebiegać, aby odległość skrajnego przewodu linii od wymienionych obiektów była równa co najmniej wysokości zawieszenia najwyższego przewodu nieuziemionego na słupie. Jeśli istnieje konieczność przejścia bliżej niż w odległości mniejszej niż 1,5-krotna wysokość zawieszenia najwyżej położonego przewodu nieuziemionego, wówczas należy przewody linii zawiesić z III poziomem obostrzenia.

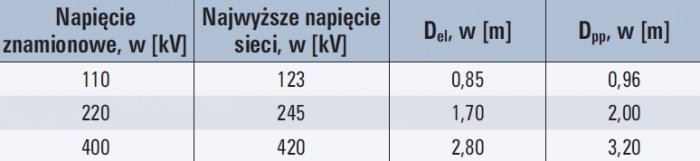

Odstępy izolacyjne Del (pomiędzy przewodem odgromowym i fazowym) i Dpp (pomiędzy przewodami fazowymi) dla określanych w kolejnych tabelach zostały podane w tabeli 5.

Odległości linii elektroenergetycznych od budynków, instalacji niebezpiecznych pożarowo, stacji paliw oraz anten, latarni ulicznych, masztów flagowych i reklam podano, w zależności  od napięcia linii, w tabeli 3. i tabeli 4.

W niektórych krajach prowadzenie linii nad budynkami lub w ich sąsiedztwie jest zabronione i w takim przypadku podane odległości nie mają zastosowania do tych krajów. Kraje te powinny zdefiniować w NNA (normatywne warunki krajowe) minimalne dopuszczalne odległości pomiędzy linią elektroenergetyczną a budynkami. Wymagania odległościowe napowietrznych linii elektroenergetycznych o napięciu do 1 kV, wobec braku norm EN, powinny być zaczerpnięte z archiwalnej normy PN-E-05100-1:1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami roboczymi gołymi. Odległości pionowe przewodów linii elektroenergetycznej od budynków w przypadku skrzyżowania przy największym zwisie normalnym nie powinny być mniejsze niż określone w tabeli 6.

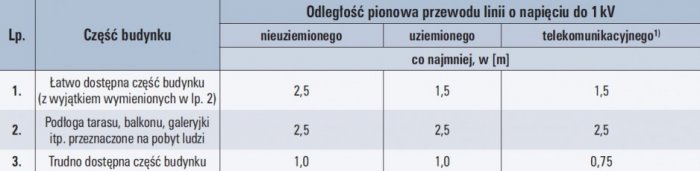

Przy zbliżeniu linii elektroenergetycznej do budynku odległość przewodu nieuziemionego linii o napięciu do 1 kV przy największym zwisie normalnym albo w temperaturze -25°C i przy bezwietrznej pogodzie powinna wynosić co najmniej:

  • 2,5 m – od łatwo dostępnej części budynku w kierunku pionowym w górę,
  • 1,5 m – w kierunku pionowym w dół i poziomym – od każdej dostępnej części budynku (np. parapetu okna, podłogi balkonu; nie dotyczy dachu niesłużącego za taras),
  • 1 m – od każdej trudno dostępnej części budynku, konstrukcji i krawędzi dachu,
  • 0,2 m – od trudno dostępnej części budynku, jeżeli przewód jest zawieszony na wspornikach ściennych przy rozpiętości przęsła do 20 m.

Postanowień dotyczących zbliżenia linii elektroenergetycznej o napięciu do 1 kV do budynków nie stosuje się, gdy zachowane są odległości pionowe określone w tabeli 6.

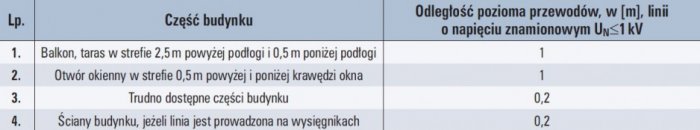

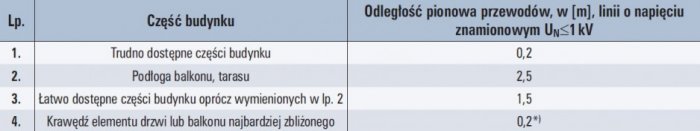

Wymagania odległościowe napowietrznych linii elektroenergetycznych o napięciu do 1 kV z przewodami pełnoizolowanymi (przewód pełnoizolowany – przewód o izolacji żył roboczych dostosowanej do warunków pracy w linii napowietrznej, której wytrzymałość elektryczna odpowiada napięciu znamionowemu linii) powinny być zaczerpnięte z normy N SEP-E-003 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami pełnoizolowanymi oraz z przewodami niepełnoizolowanymi. Odległości pionowe i poziome przewodów pełnoizolowanych linii napowietrznej o napięciu znamionowym mniejszym od 1 kV od części budynków podano w tabeli 7. i tabeli 8.

Jeżeli linia o napięciu znamionowym do 1 kV jest wykonana przewodami pełnoizolowanymi oraz jest prowadzona na uchwytach po elewacji budynku lub innej konstrukcji wsporczej, to dopuszcza się prowadzenie jej w odległości nie mniejszej niż 3,0 m od powierzchni ziemi, przy zachowaniu innych wymagań określonych w normie. Zawieszenie lub prowadzenie przewodów pełnoizolowanych na uchwytach powinno zapewniać zachowanie takich odległości od konstrukcji wsporczych oraz elewacji budynku, aby w przewidywalnych warunkach nie mogło wystąpić mechaniczne uszkodzenie izolacji przewodów.

Odległość przewodów przyłącza od budynku

Odległość pionowa przewodu przyłącza zawieszonego nad dachem, np. przymocowanego do izolatora osadzonego na stojaku ściennym lub ponaddachowym, przy największym zwisie normalnym, powinna wynosić co najmniej:

  • 1,0 m – od dachu o pokryciu z materiałów łatwo zapalnych,
  • 0,5 m – od trudno dostępnego dachu o pokryciu innym niż łatwo zapalne,
  • 2,5 m – od łatwo dostępnego dachu niesłużącego za taras oraz od podłogi dachu służącego za taras.

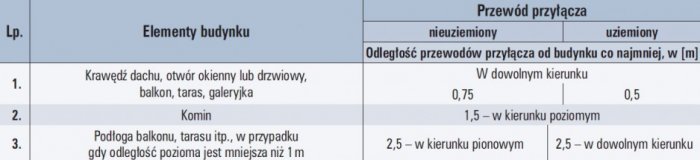

Odległość od budynku przewodów przyłącza zawieszonych na izolatorach osadzonych na trzonie przymocowanym do ściany lub osadzonym na wsporniku ściennym powinna wynosić jak podano w tabeli 9.

Przy budowie przyłączy o napięciu do 1 kV zaleca się:

  • w przyłączach stosować przewody w izolacji,
  • przyłączowe przewody gołe zawieszać na izolatorach osadzonych na wsporniku ściennym, a jeżeli wysokość budynku na to nie pozwala – na stojaku dachowym,
  • przyłączowe przewody w izolacji zawieszać na haku lub wsporniku ściennym, a jeżeli wysokość budynku na to nie pozwala, na stojaku dachowym,
  • w przypadku zastosowania przewodów gołych, zawiesić przewody przyłącza tak, aby kąt między przewodami przyłącza prowadzonymi od słupa linii elektroenergetycznej do budynku a licem budynku był nie mniejszy niż 30°,
  • przewody przyłącza w izolacji zawieszać tak, aby ten kąt nie był mniejszy niż 20°.

Stojak ponaddachowy należy tak ustawić, aby odcinek przewodów zawieszonych nad budynkiem był jak najkrótszy. Zabrania się zawieszać przewody przyłącza nad kominem.

Odległość przewodów linii elektroenergetycznych o napięciu do 1 kV oraz przewodów uziemionych tych linii przy największym zwisie normalnym i bezwietrznej pogodzie od reklam świetlnych, mierzona w dowolnym kierunku, powinna wynosić co najmniej:

  • 2,5 m – od rur jarzeniowych z elektrodami nieosłoniętymi umieszczonych bezpośrednio na elewacji budynku oraz od przewodów gołych łączących poszczególne elementy reklam jarzeniowych,
  • 1,5 m – od metalowych konstrukcji wsporczych rur jarzeniowych z elektrodami w osłonach metalowych oraz od przewodów w izolacji o powłoce metalowej zasilających rury,

Wykonywanie robót budowlanych i prac w pobliżu linii elektroenergetycznych

Przepisy Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych [12] określają w § 55, iż nie jest dopuszczalne sytuowanie stanowisk pracy, składowisk wyrobów i materiałów lub maszyn i urządzeń budowlanych bezpośrednio pod napowietrznymi liniami elektroenergetycznymi, lub w odległości liczonej w poziomie od skrajnych przewodów, mniejszej niż:

  • 3 m – dla linii o napięciu znamionowym nieprzekraczającym 1 kV,
  • 5 m – dla linii o napięciu znamionowym powyżej 1 kV, lecz nieprzekraczającym 15 kV,
  • 10 m – dla linii o napięciu znamionowym powyżej 15 kV, lecz nieprzekraczającym 30 kV,
  • 15 m – dla linii o napięciu znamionowym powyżej 30 kV, lecz nieprzekraczającym 110 kV,
  • 30 m – dla linii o napięciu znamionowym powyżej 110 kV.

W czasie wykonywania robót budowlanych z zastosowaniem żurawi lub urządzeń załadowczo-wyładowczych zachowuje się powyższe odległości mierzone do najdalej wysuniętego punktu urządzenia wraz z ładunkiem. Przy wykonywaniu robót budowlanych przy użyciu maszyn lub innych urządzeń technicznych, bezpośrednio pod linią wysokiego napięcia, należy uzgodnić bezpieczne warunki pracy z jej użytkownikiem.

Żurawie samojezdne, koparki i inne urządzenia ruchome, które mogą zbliżyć się na niebezpieczną odległość do napowietrznych lub kablowych linii elektroenergetycznych, powinny być wyposażone w sygnalizatory napięcia.

Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych [13] określa wymagania odległościowe przy wykonywaniu prac przy urządzeniach i instalacjach elektroenergetycznych, i w § 55 stanowi, że prace przy urządzeniach i instalacjach elektroenergetycznych, w zależności od zastosowanych metod i środków zapewniających bezpieczeństwo pracy, mogą być wykonywane:

  • przy całkowicie wyłączonym napięciu,
  • w pobliżu napięcia,
  • pod napięciem.

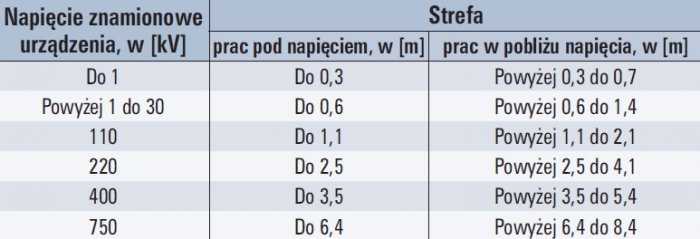

Odległości wokół nieosłoniętych urządzeń i instalacji elektroenergetycznych lub ich części znajdujących się pod napięciem, wyznaczające granice strefy prac w pobliżu napięcia i strefy prac pod napięciem, podano w tabeli 10.

Odległości określone wcześniej, dla urządzeń i instalacji elektroenergetycznych o napięciu znamionowym do 1 kV, dotyczą tylko linii napowietrznych. Prace w pobliżu napięcia powinny być wykonywane przy użyciu środków ochronnych odpowiednich do występujących warunków pracy. Prace pod napięciem należy wykonywać wykorzystując właściwą technologię pracy i przy zastosowaniu wymaganych narzędzi i środków ochronnych, określonych w instrukcji wykonywania tych prac.

Literatura

  1. Ustawa z dnia 10 kwietnia 1997 r. Prawo energetyczne (tekst jednolity - Dz. U. z 2006 r. Nr 89, poz. 625, Nr 104, poz. 708, Nr 158, poz. 1123, Nr 170, poz. 1217 z 2007 r. Nr 21, poz. 124, Nr 52, poz. 343, Nr 115, poz. 790, Nr 130, poz. 905, z 2008 r. Nr 180, poz. 1112, nr 227, poz. 1505, z 2009 r. Nr 3, poz. 11, 69, poz. 586, Nr 165, poz. 1316, Nr 215, poz. 1664, z 2010 r. Nr 21, poz. 104, Nr 81, poz. 530)
  2. Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (tekst jednolity - Dz. U. z 2006 r. Nr 156, poz. 1118, Nr 170, poz. 1217, z 2007 r., Nr 88, poz. 587, Nr 99, poz. 665, Nr 127, poz. 880, Nr 191, poz. 1373, Nr 247, poz. 1844, z 2008 r. Nr 145, poz. 914, Nr 199, poz. 1227, Nr 206, poz. 1287, Nr 210, poz. 1321, Nr 227, poz. 1505, z 2009 r. Nr 18, poz. 97, Nr 31, poz. 206, Nr 160, poz. 1276, Nr 161, poz. 1279, z 2010 r. Nr 75, poz. 474, Nr 106, poz. 675, Nr 119, poz. 804)
  3. Ustawa z dnia 28 marca 2003 r. o transporcie kolejowym (tekst jednolity - Dz. U. z 2007 r. Nr 16, poz. 94, Nr 176, poz. 1238, Nr 191, poz. 1374, z 2008 r. Nr 59, poz. 359, Nr 144, poz. 902, Nr 206, poz. 1289, Nr 227, poz. 1505, z 2009 r. Nr 1, poz. 3, Nr 18, poz. 97, Nr 19, poz. 100, Nr 98, poz. 817, Nr 115, poz. 966, Nr 157, poz. 1241, Nr 214, poz. 1658)
  4. Rozporządzenie Ministra Infrastruktury z dnia 10 listopada 2004 r. w sprawie wymagań w zakresie odległości i warunków dopuszczających usytuowanie budowli i budynków, drzew lub krzewów, elementów ochrony akustycznej i wykonywanie robót ziemnych w sąsiedztwie linii kolejowej, a także sposobu urządzania i utrzymywania zasłon odśnieżnych oraz pasów przeciwpożarowych (Dz. U. Nr 249, poz. 2500) - wydane na podstawie ustawy o transporcie kolejowym, utraciło moc z dniem 1 stycznia 2008 r.; zostało zastąpione przez rozporządzenie Ministra Infrastruktury z dnia 7 sierpnia 2008 r. w sprawie wymagań w zakresie odległości i warunków dopuszczających usytuowanie drzew i krzewów, elementów ochrony akustycznej i wykonywanie robót ziemnych w sąsiedztwie linii kolejowej, a także sposobu urządzania i utrzymywania zasłon odśnieżnych oraz pasów przeciwpożarowych (Dz. U. Nr 153, poz. 955)
  5. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 10 września 1998 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle kolejowe i ich usytuowanie (Dz. U. Nr 151, poz. 987)
  6. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie (Dz. U. Nr 63, poz. 735)
  7. Rozporządzenie Ministra Gospodarki z dnia 30 lipca 2001 r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe (Dz. U. Nr 97, poz. 1055)
  8. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z 2003 r. Nr 33, poz. 270, z 2004 r. Nr 109, poz. 1156, z 2008 r. Nr 201, poz. 1238, Nr 228, poz. 1514, z 2009 r. Nr 56, poz. 461)
  9. Rozporządzenie Ministra Infrastruktury z dnia 26 października 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie (Dz. U. Nr 219, poz. 1864)
  10. Rozporządzenie Ministra Gospodarki z dnia 21 listopada 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurociągi przesyłowe dalekosiężne służące do transportu ropy naftowej i produktów naftowych i ich usytuowanie (Dz. U. Nr 243, poz. 2063, z 2007 r. Nr 240, poz. 1753)
  11. Rozporządzenie Ministra Środowiska z dnia 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz. U. Nr 120, poz.826)
  12. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401)
  13. Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (Dz. U. Nr 80, poz. 912)
  14. Rozporządzenie Ministra Środowiska z dnia 30 października 2003 r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów (Dz. U. Nr 192, poz. 1883).

Chcesz być na bieżąco? Zapisz się do naszego newslettera!

Galeria zdjęć

Tytuł
przejdź do galerii

Komentarze

Najnowsze produkty i technologie

Słyszysz fotowoltaika, myślisz FllexiPower Group

Słyszysz fotowoltaika, myślisz FllexiPower Group Słyszysz fotowoltaika, myślisz FllexiPower Group

Odnawialne źródła energii to ich chleb powszedni. Firma FlexiPower Group działa na rynku od 2007 roku i w tym czasie wykonała już ponad 25 tys. instalacji fotowoltaicznych, 45 tys. instalacji solarnych...

Odnawialne źródła energii to ich chleb powszedni. Firma FlexiPower Group działa na rynku od 2007 roku i w tym czasie wykonała już ponad 25 tys. instalacji fotowoltaicznych, 45 tys. instalacji solarnych i prawie 5 tys. montaży pomp ciepła. W branży stawia na nowoczesne technologie i stały rozwój.

Nowa marka w branży PV

Nowa marka w branży PV Nowa marka w branży PV

Wyposażenie wnętrz i fotowoltaika - na ten mariaż zdecydowąła się firma RUCKZUCK, która stworzyła markę AS ENERGY i ambitnie wkracza w branżę PV. O szczegółach mówi Prezes Zarządu Anna Górecka.

Wyposażenie wnętrz i fotowoltaika - na ten mariaż zdecydowąła się firma RUCKZUCK, która stworzyła markę AS ENERGY i ambitnie wkracza w branżę PV. O szczegółach mówi Prezes Zarządu Anna Górecka.

Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę?

Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę? Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę?

Motopompy to urządzenia stanowiące zespół silnika spalinowego z pompą do przepompowywania, pompowania lub wypompowywania różnego rodzaju cieczy – od wody czystej, przez brudną, szlam, aż po środki chemiczne....

Motopompy to urządzenia stanowiące zespół silnika spalinowego z pompą do przepompowywania, pompowania lub wypompowywania różnego rodzaju cieczy – od wody czystej, przez brudną, szlam, aż po środki chemiczne. Sprawdź, jak prawidłowo wybrać motopompę.

Wybieramy najlepsze oczyszczacze powietrza Sharp

Wybieramy najlepsze oczyszczacze powietrza Sharp Wybieramy najlepsze oczyszczacze powietrza Sharp

Ilość oczyszczaczy powietrza na rynku stale rośnie, a wraz z nią pojawiają się nowi producenci oraz wymyślne funkcjonalności. Obecnie możemy kupić oczyszczacz odpowiednio dostosowany do potrzeb użytkownika...

Ilość oczyszczaczy powietrza na rynku stale rośnie, a wraz z nią pojawiają się nowi producenci oraz wymyślne funkcjonalności. Obecnie możemy kupić oczyszczacz odpowiednio dostosowany do potrzeb użytkownika np. zmagającego się z alergią na pyłki, kurz czy borykającego się ze skutkami ubocznymi suchego powietrza. Często zapominamy jednak, że najważniejszym elementem oczyszczaczy jest to, aby oczyszczać – nie tylko z alergenów, ale przede wszystkim zanieczyszczeń powietrza (PM2.5 i PM10). Renomą cieszą...

Dom bliźniak, czy warto zainwestować?

Dom bliźniak, czy warto zainwestować? Dom bliźniak, czy warto zainwestować?

Własny domek wybudowany według konkretnego projektu, który przypadł nam do gustu, to niewątpliwie powód do radości i często zrealizowanie życiowych planów. Dlatego warto przemyśleć wszystkie decyzje, które...

Własny domek wybudowany według konkretnego projektu, który przypadł nam do gustu, to niewątpliwie powód do radości i często zrealizowanie życiowych planów. Dlatego warto przemyśleć wszystkie decyzje, które wiążą się z budową domu. Często dobrym rozwiązaniem okazuje się zabudowa bliźniacza i kupno projektu domu bliźniaczego.

HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET

HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET

Firma MIWI URMET Sp. z o.o. jest wyłącznym dystrybutorem w Polsce systemów sygnalizacji pożarowej firm Hochiki oraz NSC. Hochiki Corporation to firma założona w 1918r. w Japonii. Jest jednym ze światowych...

Firma MIWI URMET Sp. z o.o. jest wyłącznym dystrybutorem w Polsce systemów sygnalizacji pożarowej firm Hochiki oraz NSC. Hochiki Corporation to firma założona w 1918r. w Japonii. Jest jednym ze światowych liderów w produkcji systemów sygnalizacji pożaru i oświetlenia awaryjnego. Podczas ponad 100 lat działalności firma wprowadziła na światowy rynek szereg innowacyjnych rozwiązań i nowoczesnych technologii, dzięki czemu produkty Hochiki stały się wyznacznikiem wysokiej funkcjonalności oraz najwyższej...

MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa...

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa wykazują dużą determinację do zmian prowadzących do optymalizacji kosztów, co zapewnić ma im zachowanie przewagi konkurencyjnej, wynikającej np. z przyjętej strategii przewagi kosztowej.

Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie

Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie

W portfolio produktowym firmy Legrand pojawiła się nowa gama rozdzielnic izolacyjnych o nazwie Practibox S. Oferta dedykowana jest przede wszystkim dla budownictwa mieszkaniowego (prywatnego jak i deweloperskiego),...

W portfolio produktowym firmy Legrand pojawiła się nowa gama rozdzielnic izolacyjnych o nazwie Practibox S. Oferta dedykowana jest przede wszystkim dla budownictwa mieszkaniowego (prywatnego jak i deweloperskiego), hoteli i obiektów biurowych. Rozdzielnice otrzymały prestiżową nagrodę IF DESIGN AWARD 2019 w kategorii produkt, za elegancki i lekki wygląd oraz dbałość o środowisko naturalne podczas procesu produkcji.

Taśmy TZe synonimem trwałości

Taśmy TZe synonimem trwałości Taśmy TZe synonimem trwałości

Mimo warstwowej budowy są niezwykle cienkie. Grubość 160 mikrometrów nie przeszkadza im jednak w osiągnięciu zaskakująco dobrych parametrów wytrzymałościowych. Taśmy TZe są odporne na ścieranie, zarysowania,...

Mimo warstwowej budowy są niezwykle cienkie. Grubość 160 mikrometrów nie przeszkadza im jednak w osiągnięciu zaskakująco dobrych parametrów wytrzymałościowych. Taśmy TZe są odporne na ścieranie, zarysowania, promieniowania UV i ekstremalne temperatury.

Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Drukarki etykiet dla elektryków i elektroinstalatorów Brother Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch...

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch E550WVP to przenośne i szybkie urządzenia, które oferują specjalne funkcje do druku najpopularniejszych typów etykiet. Urządzenia pozwalają na szybkie i bezproblemowe drukowanie oznaczeń kabli, przewodów, gniazdek elektrycznych, przełączników oraz paneli krosowniczych.

Produkcja energii ze słońca - jak to działa?

Produkcja energii ze słońca - jak to działa? Produkcja energii ze słońca - jak to działa?

Prawdopodobnie już nie raz miałeś okazję dostrzec panele fotowoltaiczne umieszczone na dachach gospodarstw domowych. Czy zastanawiałeś się, jak faktycznie działają w celu generowania energii elektrycznej?...

Prawdopodobnie już nie raz miałeś okazję dostrzec panele fotowoltaiczne umieszczone na dachach gospodarstw domowych. Czy zastanawiałeś się, jak faktycznie działają w celu generowania energii elektrycznej? Produkcja energii ze słońca to proces złożony, do którego zrozumienia niezbędna jest znajomość zasad fizyki. Dzisiaj postaramy się w prosty sposób wytłumaczyć, jak właściwie działa instalacja fotowoltaiczna, a także odpowiedzieć na pytanie, czy warto rozważyć inwestycję w fotowoltaikę.

Yesly - komfort sterowania w obiektach budowlanych

Yesly - komfort sterowania w obiektach budowlanych Yesly - komfort sterowania w obiektach budowlanych

W obecnych czasach od automatyki budynkowej nie da się uciec. Chcąc nie chcąc znajdzie się ona w naszych domach. Finder, wychodząc naprzeciw oczekiwaniom ludzi budujących nowe domy czy też modernizujących...

W obecnych czasach od automatyki budynkowej nie da się uciec. Chcąc nie chcąc znajdzie się ona w naszych domach. Finder, wychodząc naprzeciw oczekiwaniom ludzi budujących nowe domy czy też modernizujących stare prezentuje system Yesly, czyli niewidzialne elementy wykonawcze, które zapewnią automatyzację pewnych urządzeń w naszych domach.

Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom

Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom

Sieci elektroenergetyczne stają się coraz bardziej złożone i skomplikowane ze względu na rosnącą w bardzo szybkim tempie liczbę przyłączeń zdecentralizowanych systemów produkcji energii elektrycznej. Coraz...

Sieci elektroenergetyczne stają się coraz bardziej złożone i skomplikowane ze względu na rosnącą w bardzo szybkim tempie liczbę przyłączeń zdecentralizowanych systemów produkcji energii elektrycznej. Coraz bardziej wyraziste cele w zakresie ochrony środowiska i prowadzą do dodatkowych i zmiennych obciążeń w nowoczesnych sieciach dystrybucyjnych.

Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600

Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600 Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600

Rodzina przetworników różnicy ciśnień NIVELCO została wzbogacona o nową wersję – NIPRESS DD-600. Przetwornik dostępny jest od niedawna i zastępuje dotychczasowy model DD-100. Zawiera udoskonalone funkcje...

Rodzina przetworników różnicy ciśnień NIVELCO została wzbogacona o nową wersję – NIPRESS DD-600. Przetwornik dostępny jest od niedawna i zastępuje dotychczasowy model DD-100. Zawiera udoskonalone funkcje i cechy, przy czym konstrukcja zewnętrzna pozostaje niezmieniona.

Szynoprzewód IMPACT2 – lider w klasie odporności ogniowej

Szynoprzewód IMPACT2 – lider w klasie odporności ogniowej Szynoprzewód IMPACT2 – lider w klasie odporności ogniowej

Nowoczesne obiekty wymagają sprawdzonych i bezpiecznych rozwiązań do dystrybucji energii elektrycznej. Rozwiązania te muszą spełniać międzynarodowe normy i posiadać odpowiednie certyfikaty. Dobrze, jeśli...

Nowoczesne obiekty wymagają sprawdzonych i bezpiecznych rozwiązań do dystrybucji energii elektrycznej. Rozwiązania te muszą spełniać międzynarodowe normy i posiadać odpowiednie certyfikaty. Dobrze, jeśli umożliwiają rozbudowę systemu, bo koszty inwestycji to nie tylko koszt zakupu, ale również późniejsze wieloletnie koszty eksploatacji.

Ochrona przeciwporażeniowa stacji ładowania pojazdów

Ochrona przeciwporażeniowa stacji ładowania pojazdów Ochrona przeciwporażeniowa stacji ładowania pojazdów

Jak powszechnie wiadomo, ze względów bezpieczeństwa, każda instalacja elektryczna, z której korzystamy, powinna być wyposażona w wyłącznik różnicowoprądowy. Dzięki wykrywaniu minimalnych prądów upływu,...

Jak powszechnie wiadomo, ze względów bezpieczeństwa, każda instalacja elektryczna, z której korzystamy, powinna być wyposażona w wyłącznik różnicowoprądowy. Dzięki wykrywaniu minimalnych prądów upływu, powstałych na przykład wskutek drobnych uszkodzeń izolacji, urządzenie to odłącza niebezpieczne napięcie chroniąc użytkownika przed poważnymi konsekwencjami zdrowotnymi, a nawet śmiercią.

Oświetlenie do mieszkania - jakie wybrać?

Oświetlenie do mieszkania - jakie wybrać? Oświetlenie do mieszkania - jakie wybrać?

Oświetlenie mieszkania to bardzo ważna kwestia. Lampy zastępują bowiem światło dzienne i pozwalają na normalne funkcjonowanie w godzinach wieczornych oraz po zmroku. Lampy stanowią nie tylko praktyczny...

Oświetlenie mieszkania to bardzo ważna kwestia. Lampy zastępują bowiem światło dzienne i pozwalają na normalne funkcjonowanie w godzinach wieczornych oraz po zmroku. Lampy stanowią nie tylko praktyczny element w domu czy mieszkaniu, ale również estetyczny. Jak zatem dobrać lampy do pomieszczenia?

Wentylator dachowy Vero-150, cicha praca okapów kuchennych

Wentylator dachowy Vero-150, cicha praca okapów kuchennych Wentylator dachowy Vero-150, cicha praca okapów kuchennych

Kuchnia to miejsce szczególne – to serce każdego domu. Wracając zmęczony zgiełkiem dnia codziennego pragniesz ciszy. Teraz już możesz przygotować posiłki, ugotować obiad bez zbędnego hałasu i przykrych...

Kuchnia to miejsce szczególne – to serce każdego domu. Wracając zmęczony zgiełkiem dnia codziennego pragniesz ciszy. Teraz już możesz przygotować posiłki, ugotować obiad bez zbędnego hałasu i przykrych zapachów wynikających ze źle pracującej wentylacji. Mamy rozwiązanie Twoich problemów, podaruj sobie i swoim bliskim ciszę. Wentylator dachowy Vero-150 to komfort, na który zasługujesz. Nasi projektanci stworzyli go dla Ciebie! Jesteśmy tam gdzie inspiracja.

Inteligentny system monitorowania baterii COVER PBAT

Inteligentny system monitorowania baterii COVER PBAT Inteligentny system monitorowania baterii COVER PBAT

Największym problemem związanym z eksploatacją baterii akumulatorów jest zagwarantowanie ich pełnej dostępności i niezawodności. Aby to osiągnąć, wymagane jest wykonywanie okresowych testów obciążeniowych...

Największym problemem związanym z eksploatacją baterii akumulatorów jest zagwarantowanie ich pełnej dostępności i niezawodności. Aby to osiągnąć, wymagane jest wykonywanie okresowych testów obciążeniowych takiego systemu oraz czasochłonna obsługa, związana z pomiarami poszczególnych elementów składowych. W przypadku systemu składającego się z dużej liczby akumulatorów, obsługa jest czasochłonna, kosztowna i jednocześnie może zakłócać normalną pracę systemu. Co więcej, nawet prawidłowo wykonywana...

Pozorna jakość akumulatorów

Pozorna jakość akumulatorów Pozorna jakość akumulatorów

Obecnym trendem w stosowanych zabezpieczeniach ochrony przeciwpożarowej realizujących spełnienie wymaganych celów ustawowych jest wykorzystanie zabezpieczeń czynnej ochrony przeciwpożarowej. Choć w teorii...

Obecnym trendem w stosowanych zabezpieczeniach ochrony przeciwpożarowej realizujących spełnienie wymaganych celów ustawowych jest wykorzystanie zabezpieczeń czynnej ochrony przeciwpożarowej. Choć w teorii środki czynnego przeciwdziałania skutkom pożarów są dość skutecznym rozwiązaniem, to w praktyce może już nie być tak optymistycznie. Wynika to często z tego, że większość z nich to systemy tworzące funkcjonalną całość, w których skład wchodzi wiele urządzeń dostarczanych przez różnych dostawców...

Ochrona przeciwpożarowa instalacji elektrycznej

Ochrona przeciwpożarowa instalacji elektrycznej Ochrona przeciwpożarowa instalacji elektrycznej

W Polsce co roku odnotowuje się około 40 000 pożarów obiektów mieszkalnych, hal produkcyjnych czy magazynów w których ginie około 5 000 osób a 70 000 osób zostaje rannych. Straty wynikające z pożarów w ciągu...

W Polsce co roku odnotowuje się około 40 000 pożarów obiektów mieszkalnych, hal produkcyjnych czy magazynów w których ginie około 5 000 osób a 70 000 osób zostaje rannych. Straty wynikające z pożarów w ciągu roku to ponad 1,6 miliarda złotych. Niestety ilość odnotowywanych pożarów z roku na rok rośnie, dlatego ochrona przeciwpożarowa w budynkach staje się kluczowym zagadnieniem.

Rozwiązania KNX Finder

Rozwiązania KNX Finder Rozwiązania KNX Finder

KNX jest międzynarodowym standardem umożliwiającym łączenie komponentów wielu producentów i stworzenie wysoko zintegrowanego systemu automatyki budynkowej. Oferta Finder w zakresie tych rozwiązań nieustannie...

KNX jest międzynarodowym standardem umożliwiającym łączenie komponentów wielu producentów i stworzenie wysoko zintegrowanego systemu automatyki budynkowej. Oferta Finder w zakresie tych rozwiązań nieustannie się powiększa i w związku z tym pragniemy zaprezentować nasze najnowsze produkty. Dzięki wieloletniemu doświadczeniu, jakie posiadamy w produkcji zasilaczy, czujników ruchu, ściemniaczy i przekaźników wykonawczych możemy zaoferować urządzenia o wysokiej niezawodności.

Co musisz wiedzieć o rachunku za prąd?

Co musisz wiedzieć o rachunku za prąd? Co musisz wiedzieć o rachunku za prąd?

Przyglądałeś się kiedyś szczegółowo rachunkowi za prąd? A może do tej pory zwracałeś uwagę wyłącznie na kwotę, jaką musisz zapłacić? Z pewnością warto dowiedzieć się, jakie opłaty się na niego składają....

Przyglądałeś się kiedyś szczegółowo rachunkowi za prąd? A może do tej pory zwracałeś uwagę wyłącznie na kwotę, jaką musisz zapłacić? Z pewnością warto dowiedzieć się, jakie opłaty się na niego składają. Podpowiadamy także, jakie rodzaje rozliczeń funkcjonują na rynku i co zrobić w sytuacji, gdy zapomnisz zapłacić za energię elektryczną!

Czy sterowniki PLC wyparły z instalacji przekaźniki?

Czy sterowniki PLC wyparły z instalacji przekaźniki? Czy sterowniki PLC wyparły z instalacji przekaźniki?

Do końca lat 60. ubiegłego wieku wszystkie układy sterowania były realizowane na przekaźnikach. Jednak w latach 70. pojawiły się nowe urządzenia zwane sterownikami PLC. Dzięki sterownikom można było mocno...

Do końca lat 60. ubiegłego wieku wszystkie układy sterowania były realizowane na przekaźnikach. Jednak w latach 70. pojawiły się nowe urządzenia zwane sterownikami PLC. Dzięki sterownikom można było mocno ograniczyć przestrzeń, jaką zajmowały szafy sterownicze. PLC, które zajmują dzisiaj zaledwie kilkadziesiąt milimetrów szerokości na szynach montażowych, zastąpiły ogromne szafy z przekaźnikami. Czy w takim razie przekaźniki straciły dzisiaj sens bycia? Czy przekaźniki są jeszcze potrzebne?

Obudowy hermetyczne w automatyce i przemyśle

Obudowy hermetyczne w automatyce i przemyśle Obudowy hermetyczne w automatyce i przemyśle

Odpowiednia obudowa jest niezbędnym elementem każdego urządzenia elektrycznego. Zewnętrzna osłona aparatury elektrycznej ma kluczowe znaczenie, bo to właśnie od niej zależy właściwa ochrona poszczególnych...

Odpowiednia obudowa jest niezbędnym elementem każdego urządzenia elektrycznego. Zewnętrzna osłona aparatury elektrycznej ma kluczowe znaczenie, bo to właśnie od niej zależy właściwa ochrona poszczególnych komponentów urządzenia. Obudowy powinny charakteryzować się dużą wytrzymałością mechaniczną oraz szczelnością, aby skutecznie zabezpieczyć urządzenia przed niepożądaną penetracją cząstek stałych wody, pyłów i substancji żrących. Szczególnie w automatyce i przemyśle istotne jest, by urządzenia chronione...

Elementy instalacji przemysłowej

Elementy instalacji przemysłowej Elementy instalacji przemysłowej

Elementy instalacji elektrycznej w domu zasadniczo różnią się od instalacji pracującej w fabrykach czy warsztatach. Specyfika zakładów przemysłowych wymaga zastosowania określonych elementów instalacji....

Elementy instalacji elektrycznej w domu zasadniczo różnią się od instalacji pracującej w fabrykach czy warsztatach. Specyfika zakładów przemysłowych wymaga zastosowania określonych elementów instalacji. Omówimy dzisiaj gniazda, wtyczki i przewody przemysłowe, porównując je do odpowiedników, które są stosowane w naszych domach.

UPS-y kompensacyjne

UPS-y kompensacyjne UPS-y kompensacyjne

Urządzenia zasilania bezprzerwowego są niezbędnym elementem układów zasilania wrażliwych odbiorów, procesów technologicznych, zasilania centrów danych i układów automatyki. Środowisko techniczne, w jakim...

Urządzenia zasilania bezprzerwowego są niezbędnym elementem układów zasilania wrażliwych odbiorów, procesów technologicznych, zasilania centrów danych i układów automatyki. Środowisko techniczne, w jakim te urządzenia funkcjonują, opisują normy na urządzenia odbierające energię z sieci energetycznej oraz normy i wymagania na sieć zasilającą, w szczególności wymagania na jakość energii elektrycznej dostarczanej przez operatora systemu dystrybucji energii OSD.

Valena Allure – ikona designu

Valena Allure – ikona designu Valena Allure – ikona designu

Valena Allure to nowa seria osprzętu firmy Legrand, łącząca wysmakowaną awangardę i nowoczesność. Wyróżniający ją kształt ramek oraz paleta różnorodnych materiałów zachęcają do eksperymentowania. Valena...

Valena Allure to nowa seria osprzętu firmy Legrand, łącząca wysmakowaną awangardę i nowoczesność. Wyróżniający ją kształt ramek oraz paleta różnorodnych materiałów zachęcają do eksperymentowania. Valena Allure pomoże z łatwością przekształcić Twój dom w otoczenie pełne nowych wrażeń i stanowić będzie źródło kolejnych inspiracji.

Słowniczek najważniejszych pojęć z branży elektrycznej

Słowniczek najważniejszych pojęć z branży elektrycznej Słowniczek najważniejszych pojęć z branży elektrycznej

Znasz to uczucie, gdy wchodząc do sklepu stacjonarnego albo przeszukując największe internetowe sklepy elektryczne, czujesz się zagubionym i niepewnym? Wśród tysięcy produktów i oznaczeń nie wiesz jaki...

Znasz to uczucie, gdy wchodząc do sklepu stacjonarnego albo przeszukując największe internetowe sklepy elektryczne, czujesz się zagubionym i niepewnym? Wśród tysięcy produktów i oznaczeń nie wiesz jaki produkt spełni Twoje oczekiwania i co ważne – stanie się bezpiecznym i funkcjonalnym?

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.info.pl

Ta witryna wykorzystuje pliki cookies do przechowywania informacji na Twoim komputerze. Pliki cookies stosujemy w celu świadczenia usług na najwyższym poziomie, w tym w sposób dostosowany do indywidualnych potrzeb. Korzystanie z witryny bez zmiany ustawień dotyczących cookies oznacza, że będą one zamieszczane w Twoim urządzeniu końcowym. W każdym momencie możesz dokonać zmiany ustawień przeglądarki dotyczących cookies. Nim Państwo zaczną korzystać z naszego serwisu prosimy o zapoznanie się z naszą polityką prywatności oraz Informacją o Cookies. Więcej szczegółów w naszej Polityce Prywatności oraz Informacji o Cookies. Administratorem Państwa danych osobowych jest Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Sp.K., nr KRS: 0000537655, z siedzibą w 04-112 Warszawa, ul. Karczewska 18, tel. +48 22 810-21-24, właściciel strony www.elektro.info.pl. Twoje Dane Osobowe będą chronione zgodnie z wytycznymi polityki prywatności www.elektro.info.pl oraz zgodnie z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016r i z Ustawą o ochronie danych osobowych Dz.U. 2018 poz. 1000 z dnia 10 maja 2018r.
