Elektroenergetyczne stacje rozdzielcze SN/nn

Przegląd przykładowych rozwiązań

dr inż. Karol Kuczyński | elektro.info 9/2008 | 2008-09-03

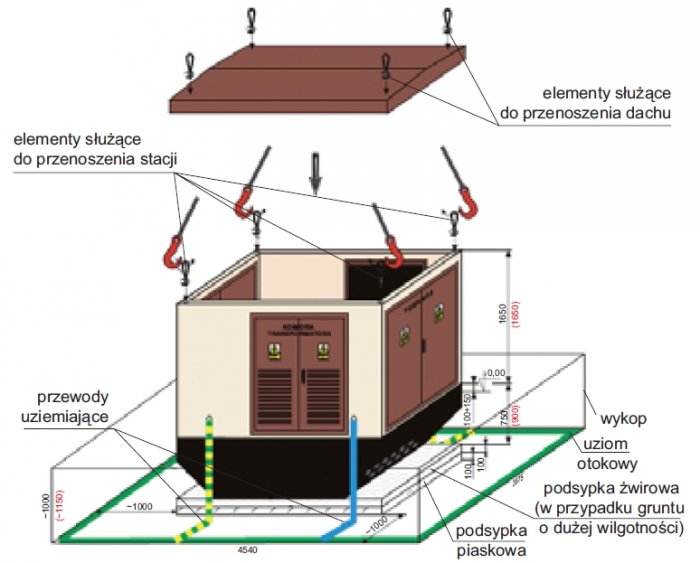

Schemat montażu stacji kontenerowej prefabrykowanej [3]

Elektroenergetyczne stacje rozdzielcze SN budowane są na moc znamionową Sn ≤ 1000 kVA. W zależności od przeznaczenia, rozróżnia się stacje miejskie, przemysłowe, wiejskie oraz specjalnego przeznaczenia. Produkowane są stacje budynkowe oraz słupowe.

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Michał Skurosz Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Współczesne zakłady produkcyjne stają przed coraz większymi wyzwaniami, które wykraczają poza samą wydajność – kluczowe stają się również efektywność energetyczna i racjonalne zarządzanie mediami. Dogłębna analiza procesów produkcyjnych pozwala zidentyfikować obszary wymagające optymalizacji oraz wdrożyć precyzyjne usprawnienia, które nie tylko spełnią te wymagania, ale również zapewnią długoterminowe korzyści ekonomiczne i środowiskowe.

Stacje kontenerowe

Obecnie prawie wyłącznie stosuje się stacje prefabrykowane wytwarzane w całości w specjalistycznych firmach. W miejscu instalacji wykonuje się wyłącznie ich montaż końcowy przedstawiony schematycznie na rysunku 1. Instalacja transformatora odbywa się przez zdjęcie dachu nad przedziałem transformatorowym lub poprzez drzwi umieszczone w konstrukcji „budynku” stacji. Po stronie SN montuje się odłącznik lub rozłącznik wyposażony w bezpieczniki SN. Rozdzielnice nn zawierają najczęściej rozłączniki bezpiecznikowe lub bezpieczniki chroniące poszczególne linie sieci nn [1].

Stacja przewożona na miejsce instalacji jest wyposażona w rozdzielnice SN, nn oraz instalacje wewnętrzne. Po usytuowaniu wymaga jedynie podłączenia zewnętrznych kabli SN i nn, uziomu otokowego oraz wstawienia i podłączenia transformatora. Stacje są przystosowane do współpracy z siecią kablową, kablowo-napowietrzną średniego napięcia oraz siecią kablową niskiego napięcia [3]. Mogą mieć dach jedno-, dwu- lub czterospadowy, wykonywany jako nakładka na właściwy stropodach lub jako integralna część stacji. Kolory elewacji zewnętrznych budynku oraz elementów ślusarki mogą być wykonane według dowolnych życzeń zamawiającego.

Drzwi są najczęściej wykonane z blachy stalowej zabezpieczonej antykorozyjnie. Powinny posiadać zawiasy mocujące wraz z zamknięciem odpornym na wybuch spowodowany ewentualnym zwarciem łukowym w rozdzielnicy. Transformator jest ustawiany na szynach jezdnych umieszczonych nad szczelną betonową misą olejową. Budynek stacji może być przystosowany do ustawienia na fundamentach prefabrykowanych. Fundamenty mogą również stanowić integralną część stacji. Podstawa „budynku” lub ściany posiada gniazda do mocowania zawiesi do transportu pionowego.

Innym interesującym wykonaniem jest stacja transformatorowa, która stanowi w całości żelbetowy prefabrykat budowlany (rys. 2). Jest ona wykonana u producenta w całości i na miejsce przeznaczenia przewożona i ustawiana dźwigiem jako kompletnie zmontowana. Cały budynek posiada kształt prostopadłościanu, którego dolna część związana z przyziemiem jest przystosowana do montowania urządzeń stacji, a część górna stanowi jej obudowę i dach. Całość stanowi rozwiązanie żelbetowe, a zarówno ściany, jak i fundament nie posiadają połączeń, a są „jednolitą” bryłą. Zbrojenie stacji jest łączone ze sobą przez spawanie. Zaciski uziemiające stacji mają połączenie ze zbrojeniem ścian i fundamentu [2].

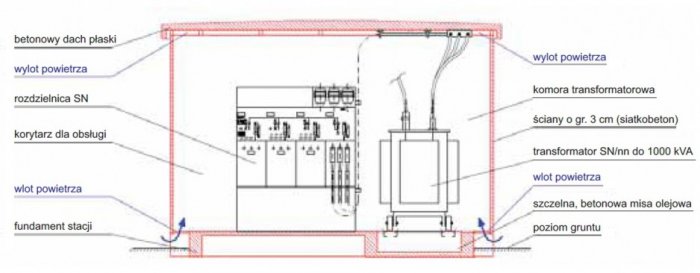

Wentylacja stacji kontenerowej

Oryginalnym sposobem wentylacji jest kominowy system wentylacji grawitacyjnej, polegający na tym, że wloty powietrza zlokalizowane są w podłodze stacji, a wyloty pod dachem. Dzięki temu stacja transformatorowa jest pozbawiona krat wentylacyjnych w ścianach. Ma to bardzo istotny wpływ na bezpieczeństwo osób postronnych, które mogą znaleźć się w bezpośrednim sąsiedztwie stacji podczas zwarcia w jej wnętrzu. Wydajny system wentylacji stwarza optymalne warunki pracy dla elementów stacji, czyli transformatora, rozdzielnic SN i nn, połączeń kablowych oraz urządzeń peryferyjnych, takich jak ewentualne baterie kondensatorów, liczniki energii elektrycznej i inne. Odporna na skutki zwarcia obudowa stacji bez otworów wentylacyjnych w ścianach zapewnia bezpieczeństwo osobom postronnym i obiektom stojącym w jej bezpośrednim otoczeniu. Zgodnie z normą PN-EN 61330:2001, zastąpioną przez normę PN-EN 62271-202:2007, stacja transformatorowa prefabrykowana powinna być chłodzona naturalną wentylacją [2].

Stacje słupowe

W sieciach rozdzielczych SN wiejskich na napięcie do 30 kV powszechnie stosuje się słupowe stacje transformatorowe. Są one wyposażone w transformatory, najczęściej olejowe o mocy do 630 kVA. Obecnie produkuje się stacje wykonane z jednej lub dwóch żerdzi wirowanych (żerdzi liniowej i żerdzi transformatorowej). Jako żerdź liniową można stosować słupy o długościach od 10,5 do 15 m i wytrzymałości wynoszącej nawet 17,5 kN, w zależności od potrzeb linii zasilającej. Stacja pełni najczęściej funkcję słupa krańcowego dla linii SN i nn w zakresie dopuszczalnych sił wypadkowych działających na słup. Zasilanie stacji może być wykonane linią napowietrzną lub kablową SN. W przypadku, gdy oś stacji nie pokrywa się z kierunkiem linii zasilającej, istnieje możliwość obrócenia poprzecznika.

Konstrukcja pod izolatory lub ograniczniki przepięć może umożliwiać zmianę kierunku przebiegu przewodów z zachowaniem prawidłowych odległości. Na stacji po stronie SN można zamontować rozłącznik lub odłącznik opcjonalnie wyposażony w uziemnik [3]. Stacje tego typu przeznaczone są głównie do zasilania odbiorców przemysłowo-usługowych, placów budowy, a także odbiorców wiejskich. Dodatkowo instalowane są rozdzielnice nn, które mogą być umieszczone w skrzynce zamontowanej na słupie lub obok niego, w zależności od liczby obwodów zasilania [4].

Inne typy stacji

Ciekawą konstrukcją jest wieżowa stacja transformatorowa SN/nn, dostosowana swoim kształtem do pełnienia funkcji słupa ogłoszeniowego lub reklamowego. Znajduje ona zastosowanie wszędzie tam, gdzie ze względów architektonicznych nie ma możliwości usytuowania innych stacji. Wieżowa stacja transformatorowa przeznaczona jest zwłaszcza do montażu w miastach, w otoczeniu gęstej zabudowy, gdzie dobrze komponuje się z otoczeniem [3]. Jej przekrój przedstawiono na rysunku 3.

Innym interesującym rozwiązaniem jest podziemna stacja transformatorowa (rys. 4.) przeznaczona do zasilania odbiorców energii elektrycznej w miejscach, gdzie nie ma możliwości ustawienia tradycyjnych stacji transformatorowych. Są one przystosowane do współpracy z siecią kablowo-napowietrzną średniego napięcia w układzie pierścieniowym lub promieniowym oraz siecią kablową niskiego napięcia. Stacje najczęściej wyposażone są w rozdzielnice SN w izolacji gazowej SF6 ze względu na wymiary zewnętrzne i warunki pracy. Służą one do zasilania w energię elektryczną odbiorców użyteczności publicznej, w tym osiedli mieszkaniowych. Mogą być również stosowane do zasilania odbiorców komunalnych, gdzie transformatory, z uwagi na ich uciążliwość dla otoczenia, powinny być umieszczone poza budynkami mieszkalnymi [3].

Zagrożenie pożarowe

Do najczęściej występujących przyczyn powstawania pożarów stacji transformatorowych należą [2]:

zwarcia w uzwojeniach

Najczęściej są one skutkiem zmniejszenia wytrzymałości mechanicznej izolacji uzwojeń z powodu starzenia się izolacji. Następuje to w wyniku działania kwasów organicznych powstałych z rozkładu oleju bądź też pod wpływem przeciążeń cieplnych transformatora. Zwarcia w uzwojeniach powstają także na skutek naruszenia obiegu oleju. Zachodzi to przy nadmiernym obniżeniu się poziomu oleju, powodującym odsłonięcie części uzwojeń. Innymi przyczynami zwarć w uzwojeniach transformatorowych są przepięcia najczęściej pochodzące z wyładowań atmosferycznych do linii energetycznych i przemieszczające się do transformatora, a także przetężenia spowodowane wzrostem obciążenia ponad wartość znamionową. Zwarciom w uzwojeniach transformatora towarzyszy zwykle zjawisko łuku elektrycznego, a niekiedy miejscowy wybuch gazów (wodór) powstający z rozkładu oleju, w konsekwencji którego zostaje zniszczony cały transformator.

prądy wirowe i pasożytnicze

Zwiększone wartości prądów wirowych są wynikiem uszkodzenia izolacji między blachami bądź też nagromadzenia zanieczyszczeń w postaci ciał przewodzących prąd (np. kurz, opiłki i wióry metalowe). Powodują one ponad nominalne nagrzewanie się rdzenia, w wyniku czego zachodzi możliwość jego odsłonięcia i powstania tzw. pożaru żelaza transformatora. Zewnętrznymi oznakami sygnalizującymi pożar żelaza transformatora są: stały wzrost temperatury oleju przy ustalonym obciążeniu i prawidłowym chłodzeniu, charakterystyczny dźwięk oraz fluktuacje prądu.

wyładowania w izolatorach

Charakteryzują się „świeceniem” izolatorów w nocy. „Świecenie” to spowodowane jest przewodzeniem prądu przez pył i kurz osadzony na izolatorach. W wyniku takich wyładowań może nastąpić uszkodzenie izolatora oraz zapalenie się i wyrzut oleju.

uszkodzenia mechaniczne lub wady fabryczne izolatorów
starzenie się oleju

Utrata przez olej właściwości dielektrycznych doprowadza do wewnętrznych przeskoków iskrowych między uzwojeniami, a w dalszym efekcie do powstania łuku elektrycznego. Powoduje to nieuchronnie powstanie zwarć między uzwojeniami, a nawet zwarć między uzwojeniami a kadzią transformatora. Wymienione przyczyny powstawania wewnątrz transformatora wysokich temperatur lub łuku elektrycznego mogą doprowadzić do wyrzutu i zapalenia się oleju, a niekiedy nawet do miejscowego wybuchu, co następuje przy niezadziałaniu elementów zabezpieczających.

Literatura

W. Dołęga, Stacje elektroenergetyczne, Oficyna Wydawnicza Politechniki Wrocławskiej, Wrocław 2007.
Nowe rozwiązania konstrukcyjne stacji elektroenergetycznych SN/nn, III Konferencja Naukowo- Techniczna Stacje Elektroenergetyczne WN/SN i SN/nn, firma EL-Q.
Materiały marketingowe firmy ZPUE S.A. Włoszczowa.
T. Bełdowski, H. Markiewicz, Stacje i urządzenia elektroenergetyczne, WNT, Warszawa 1998.
