mgr inż. Julian Wiatr Uproszczony projekt układu zasilania kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego o mocy 45 kVA

Uproszczony projekt układu zasilania kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego o mocy 45 kVA Uproszczony projekt układu zasilania kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego o mocy 45 kVA

Kontynuujemy prezentację uproszczonego projektu układu zasilania kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego o mocy 45 kVA – w kolejnej części przedstawiamy projekt zasilania oświetlenia...

Kontynuujemy prezentację uproszczonego projektu układu zasilania kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego o mocy 45 kVA – w kolejnej części przedstawiamy projekt zasilania oświetlenia terenu.

Stan istniejący i wyciąg z warunków technicznych przyłączenia wydanych przez spółkę dystrybucyjną

W odległości 100 m od projektowanego osiedla przebiega napowietrzna linia elektroenergetyczna SN – 3×15/8,7 kV 3×120 mm2 AFL-6. Linia ta jest wykonana na słupach ŻN12. Teren projektowanego osiedla jest nieuzbrojony. Moc zwarciowa obliczana dla punktu określonego przez słup nr 20/96 linii napowietrznej SN wynosi SkQ=250 MVA. Czas trwania zwarcia w linii SN: Tk=1 s. Linia SN pracuje jako izolowana od ziemi. Niekompensowany prąd ziemnozwarciowy w linii SN: 15 A. Moc przyłączanych do linii SN stacji transformatorowych nie może przekraczać 800 kVA. Zastępczy współczynnik mocy w odniesieniu do poszczególnych budynków: tgϕ≤0,3.

Na podstawie programu organizacyjno-funkcjonalnego ustalono, że wznoszonych będzie 7 budynków (rys. 2.), dla których moc zapotrzebowaną ustalono na podstawie normy N SEP-E-002:2003 Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w obiektach mieszkalnych. Podstawy planowania. Moc czynna zapotrzebowana przez poszczególne budynki projektowanego osiedla mieszkaniowego wynosi odpowiednio (w budynkach projektowana jest kompensacja mocy biernej):

  • budynek nr 1: PZB1=87 kW; cosϕZB1=0,95,
  • budynek nr 2: PZB2=87 kW; cosϕZB2=0,95,
  • budynek nr 3: PZB3=87 kW; cosϕZB3=0,95,
  • budynek nr 4: PZB4=87 kW; cosϕZB4=0,95,
  • budynek nr 5: PZB5=105,1 kW; cosϕZB5=0,97,
  • budynek nr 6: PZB6=87 kW; cosϕZB6=0,95,
  • budynek nr 7: PZB7=105,1 kW; cosϕZB7=0,97.

Osiedle należy zasilać z dwóch budynkowych stacji transformatorowych SN/nn o mocy dobranej do obciążenia. Stacje transformatorowe należy posadowić w miejscu dogodnym do eksploatacji w uzgodnieniu z architektem.

Podstawa opracowania

  • Warunki techniczne zasilania wydane przez spółkę dystrybucyjną.
  • Wieloarkuszowa norma PN-IEC 60364 Instalacje elektryczne w obiektach budowlanych.
  • N SEP-E-002 Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w obiektach mieszkalnych. Podstawy planowania.
  • N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
  • Program funkcjonalno-użytkowy, zatwierdzony przez inwestora.
  • Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002, poz. 690 z późniejszymi zmianami).
  • Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 roku w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (DzU nr 93/2007, poz. 623).
  • Projekt oświetlenia terenu osiedla.
  • Wizja lokalna w terenie oraz uzgodnienia z inwestorem.

Opis techniczny zamierzenia budowlanego

W miejscach wskazanych na rysunku 2. należy zainstalować dwie prefabrykowane budynkowe stacje transformatorowe SN/nn (15/0,42 kV) typu MRw-b1: 400 kVA, produkcji ZPUE Włoszczowa. Schemat zasilania tych stacji został przedstawiony na rysunku 1. Prefabrykowane stacje transformatorowe muszą posiadać aprobatę techniczną wydaną przez Instytut Techniki Budowlanej w Warszawie oraz atest wydany przez Instytut Energetyki, potwierdzający zgodność z wymaganiami normy PN-EN 61330.

Budynki stacji należy ustawić na podłożu wykonanym zgodnie z zaleceniami instalacyjnymi firmy ZPUE Włoszczowa. Uziemienia stacji należy wykonać w następujący sposób:

  • w odległości 1,0 m od obrysu budynku należy pogrążyć w gruncie cztery pionowe uziomy wykonane prętami uziomowymi ∅16 produkcji firmy Galmar (dolny koniec uziemienia na głębokości nie mniejszej niż 5 m poniżej poziomu gruntu),
  • osadzone uziomy pionowe należy połączyć taśmą FeZn 30×5, do taśmy należy przyspawać przewody uziemiające wykonane z taśmy FeZn 30×5.

Sposób wykonania uziemienia został przedstawiony graficznie na rysunku 5. Ponieważ uziemienie będzie wykonane jako wspólne dla transformatora oraz punktu neutralnego transformatora, przewody uziemiające należy pomalować w następujących kolorach:

  • kolor żółto-zielony – uziemienie transformatora,
  • kolor jasnoniebieski – uziemienie punktu neutralnego transformatora.

Schematy ideowe projektowanych stacji transformatorowych SN/nn (15/0,42 kV) przedstawiono na rysunku 3. i rysunku 4. (przekrój poziomy budynku stacji przedstawia rysunek 6.). Zasilanie stacji należy wykonać kablem średniego napięcia typu 3×YHAKXS 120/50 – 12/20, który należy przyłączyć do istniejącej elektroenergetycznej linii napowietrznej SN. Przyłączenie kabla projektowanej elektroenergetycznej linii kablowej SN do istniejącej linii napowietrznej SN należy wykonać zgodnie z katalogiem „Stanowiska słupowe z zejściami kablowymi SN – tom I” – opracowanym przez ZPUE Włoszczowa (rys. 6.8 na str. 24 oraz karta katalogowa W-001 na str. 26).

Wszystkie dostępne części przewodzące (elementy konstrukcyjne projektowanego przyłącza, napęd odłącznika-uziemnika) oraz żyły powrotne projektowanego kabla SN należy połączyć z uziomem, którego rezystancja nie może być większa niż 3 Ω. Przewody uziemiające należy pomalować w kolorze żółto- zielonym. Dopuszcza się wykorzystanie uziemienia ochronnego stanowiska słupowego z zejściem kablowym dla odgromników.

Projektowany kabel SN 3×YHAKXS 120/50 – 12/20 należy wprowadzić do przedziału SN projektowanych stacji transformatorowych MRw-b1: 400 kVA i przyłączyć do zacisków SN zgodnie z DTR producenta stacji. Kable SN zasilające projektowane stacje transformatorowe należy układać w wykopie o głębokości 100 cm na podsypce z piasku o grubości 10 cm. Po ułożeniu kabli w wykopie należy na nich, w odstępach co 10 m, nałożyć opaski kablowe zawierające następujące informacje: typ kabla*długość*rok ułożenia*trasa*symbol wykonawcy. Potem zasypać je warstwą piasku o grubości 10 cm, warstwą rodzimego gruntu o grubości 15 cm, ułożyć taśmę kablową koloru czerwonego, a następnie zasypać wykop. Plan linii kablowych oraz ich przekroje poprzeczne w charakterystycznych miejscach przedstawiono na rysunku 2. (możliwość wykorzystania rowu kablowego do celów uziemienia wynika z pkt. 3.1.1 normy N SEP-E-004:2004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa).

Pomiar kontrolny energii elektrycznej należy realizować w układzie półpośrednim, natomiast pomiar zużytej energii czynnej do celów oświetleniowych należy realizować licznikiem bezpośrednim zainstalowanym we wspólnej szafce wraz z układem kontrolnym. Sieć kablową nn należy wykonać kablem YAKXS 4×150 w układzie promieniowym. Z rozdzielnic nn stacji transformatorowych należy wyprowadzić linie kablowe zasilające poszczególne budynki:

  • stacja Tr 15/0,42 kV „FORMANNA 1” – budynki nr 1 - 4,
  • stacja Tr 15/0,42 kV „FORMANNA 2” – budynki nr 5 - 7.

Linie kablowe nn zasilające poszczególne budynki należy wykonać kablem YAKXS 4×150. Kable nn zasilające poszczególne budynki oraz oświetlenie terenu osiedla należy układać w wykopie o głębokości 0,8 m, zgodnie z opisanymi zasadami układania kabli SN, z zastrzeżeniem niebieskiego koloru taśmy kablowej.

Kable zasilające poszczególne budynki należy wprowadzić do złącza kablowego wykonanego w masie ściany budynku. W każdym złączu budynku należy wykonać rozdział przewodu PEN na przewody PE oraz N. Punkt rozdziału przewodów należy uziemić. Rezystancja uziemienia punktu rozdziału przewodów PEN na PE oraz N nie może przekraczać wartości 30 Ω.

Oświetlenie terenu osiedla należy wykonać oprawami przyjętymi w projekcie oświetlenia o mocy 250 W, instalowanymi na słupach o wysokości 6 m. Słupy należy instalować na prefabrykowanym fundamencie betonowym typu F1 osadzanym w gruncie. Plan rozmieszczenia słupów oświetleniowych przedstawia rysunek 2. Schemat zasilania oświetlenia terenu został przedstawiony na rysunku 7. i rysunku 8. Przekrój linii kablowej oświetlenia terenu przedstawia rysunek 9. Linię kablową oświetlenia terenu należy wykonać kablem YAKXS 4×35. Słupy oświetlenia terenu osiedla należy połączyć taśmą FeZN 30×5, której początek należy połączyć z uziemieniem roboczym stacji transformatorowych SN/nn.

Obliczenia

Stacje transformatorowe oraz kable SN

Dobór stacji transformatorowych do zasilania projektowanych budynków osiedla:

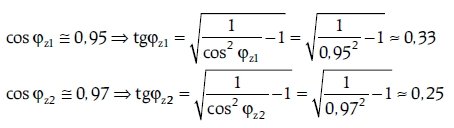

Na podstawie projektów instalacji poszczególnych budynków ustalono:

Dodatkowym obciążeniem stacji jest oświetlenie terenu o współczynniku mocy cosϕosw=0,8.

Ze względu na nieznaczną moc oświetlenia, do dalszych obliczeń przyjęty zostanie współczynnik mocy cosϕ=0,95. Do dalszych obliczeń przyjęto następujące oznaczenia: Pz1=PZB1=PZB2=PZB3=PZB4=PZB6; Pz2=PZB5=PZB7; cosϕz1=cosϕZB1=cosϕZB2=cosϕZB3=cosϕZB4=cosϕZB6; cosϕz2=cosϕZB5=cosϕZB7.

Oświetlenie terenu osiedla: Posw=8,5 kW przy współczynniku mocy cosϕosw=0,8 (tgϕosw=0,75). Zasilanie instalacji oświetlenia terenu będzie zrealizowane z dwóch stacji transformatorowych. Projektowane są dwa obwody oświetlenia terenu. Moc zapotrzebowana czynna dla każdego z nich wynosi 4,25 kW.

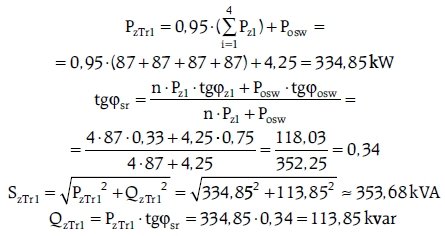

Moc zapotrzebowana ze stacji nr 1:

gdzie:

PzTr1 – moc czynna zapotrzebowana przez pojedynczy budynek ze stacji transformatorowej nr 1, w [kW]

QzTr1 – moc bierna zapotrzebowana przez pojedynczy budynek ze stacji transformatorowej nr 1, w [kvar],

SzTr1 – moc pozorna zapotrzebowana przez odbiorniki ze stacji transformatorowej nr 1, w [kVA],

n – liczba budynków o jednakowej wartości mocy zapotrzebowanej, w [-].

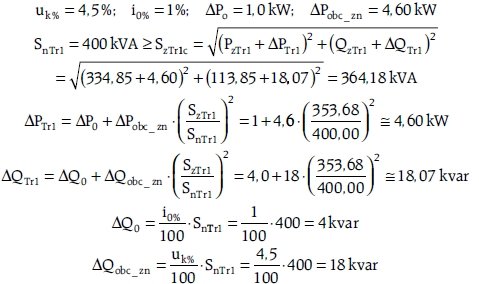

Na tej podstawie należy przyjąć transformator o mocy 400 kVA, o następujących parametrach (podstawa – katalog producenta transformatorów):

gdzie:

SnTr1 – moc znamionowa transformatora nr 1, w [kVA],

SzTr1c – całkowita moc zapotrzebowana przez odbiorniki z uwzględnieniem strat własnych transformatora, w [kVA],

ΔPTr1 – straty czynne transformatora nr 1, w [kW],

ΔQTr1 – straty bierne transformatora nr 1, w [kvar],

ΔP0=ΔPFe – straty mocy czynnej stanu jałowego transformatora, w [kW],

ΔPobc_zn=ΔPCu – znamionowe obciążeniowe straty mocy czynnej transformatora, w [kW],

ΔQ0 – straty jałowe bierne transformatora, w [kvar],

ΔQobc_zn – straty obciążeniowe bierne transformatora, w [kvar],

uk% – napięcie zwarcia transformatora, w [%],

i0% – prąd stanu jałowego transformatora, w [%].

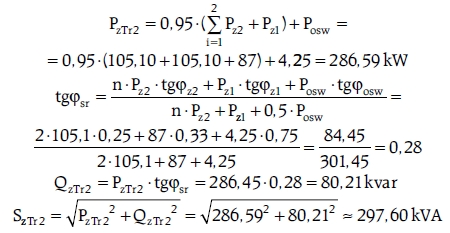

Moc zapotrzebowana ze stacji nr 2:

Na tej podstawie należy przyjąć transformator o mocy 400 kVA, o następujących parametrach:

gdzie:

SnTr2 – moc znamionowa transformatora nr 2, w [kVA],

SzTr2c – całkowita moc zapotrzebowana przez odbiorniki z uwzględnieniem strat własnych transformatora, w [kVA],

tgϕsr – średni zastępczy współczynnik mocy biernej dla odbiorów zasilanych z transformatora nr 2, w [-],

ΔPTr2 – straty czynne transformatora nr 2, w [kW],

ΔQTr2 – straty bierne transformatora nr 2, w [kvar].

Należy uznać dobór mocy transformatora za poprawny.

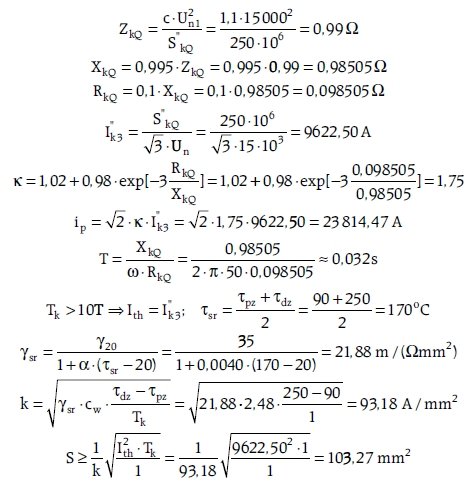

Dobór linii SN oraz zabezpieczenia transformatora 15/0,42 kV:

gdzie:

S”kQ – moc zwarciowa w miejscu przyłączenia kabla do napowietrznej linii SN, w [MVA],

ZkQ – impedancja zastępcza w miejscu przyłączenia kabla do napowietrznej linii SN, w [Ω],

RkQ – rezystancja zastępcza w miejscu przyłączenia kabla do napowietrznej linii SN, w [Ω],

XkQ – reaktancja zastępcza w miejscu przyłączenia kabla do napowietrznej linii SN, w [Ω],

Un1 – napięcie górnej strony transformatora, w [V],

T – elektromagnetyczna stała czasowa zastępczego obwodu zwarciowego, w [s],

γsr – konduktywność średnia, w [m/(Ωmm2)],

γ20 – konduktywność w temperaturze 20°C, w [m/(Ωmm2)],

τsr – początkowa temperatura kabla podczas zwarcia, w [°C],

τ20 – dopuszczalna końcowa temperatura kabla podczas zwarcia, w [°C],

cw – ciepło właściwe aluminium, w [J/cm3K],

α – rozszerzalność cieplna aluminium, dla aluminium =0,004, w [-],

Tk – czas trwania zwarcia, w [s],

κ – współczynnik udaru, w [-],

I”k3 – początkowy prąd zwarcia symetrycznego, w [A],

ip – prąd udarowy, w [A],

k – jednosekundowa dopuszczalna gęstość zwarciowa, w [A/mm2].

Na podstawie przeprowadzonych obliczeń należy dobrać kabel 3×YHAKXS 50/120 – 12/20 oraz wyciągnąć wniosek, że aparatura stanowiąca wyposażenie stanowiska słupowego dla przyłącza kablowego i aparatura wyposażenia stacji transformatorowej spełniają warunek obciążalności zwarciowej, gdyż jej odporność zwarciowa jest większa od obliczonych spodziewanych prądów zwarciowych w projektowanej linii kablowej SN (patrz katalog producenta – ZPUE Włoszczowa).

Sprawdzenie żyły powrotnej dobranego kabla na warunki zwarciowe:

gdzie:

IZP – wymagana minimalna odporność zwarciowa żyły powrotnej, w [kA],

Idop – dopuszczalna zwarciowa obciążalność zwarciowa żyły powrotnej, w [kA].

Dobór zabezpieczenia transformatora SN/nn:

gdzie:

IBTr – prąd obciążenia transformatora obliczony przy nominalnym obciążeniu, w [A],

kb – współczynnik bezpieczeństwa, przyjmowany z zakresu 1,6 - 2, w [-],

InTr – prąd znamionowy bezpiecznika zabezpieczającego transformator, w [A].

Należy przyjąć bezpieczniki topikowe SN typu VV Thermo 32.

Sprawdzenie dobranego kabla SN na warunek spadku napięcia do pierwszej stacji:

Warunek spełniony.

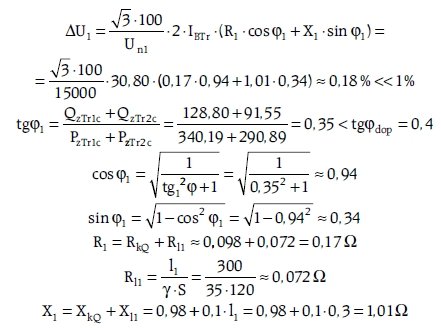

Sprawdzenie dobranego kabla SN na warunek spadku napięcia do drugiej stacji:

gdzie:

ΔU1 – spadek napięcia,

S – przekrój kabla, w [mm2],

γ – konduktywność przewodu żyły kabla, w [m/(Ω/mm2)],

l – długość linii, w [m],

Rl – rezystancja linii, w [Ω],

Xl – reaktancja linii, w [Ω],

Warunek spełniony.

Rezystancja uziemienia dla urządzeń SN oraz żył powrotnych kabli SN:

gdzie:

RB – rezystancja uziemienia, w [Ω],

Icr – nieskompensowana wartość prądu ziemnozwarciowego w sieci średniego napięcia, w [A],

UL – długotrwale dopuszczalne napięcie dotykowe, w [V].

Należy zatem przyjąć dopuszczalną wartość uziemienia nie większą niż 3 [Ω].

Dobór przekładników prądowych do kontrolnych układów pomiarowych instalowanych w stacjach transformatorowych:

Prąd płynący przez przekładniki:

– stacja transformatorowa nr 1:

– stacja transformatorowa nr 2:

Na podstawie tych obliczeń należy przyjąć przekładniki prądowe o przekładni 500/5 A/A dla każdej stacji (przekładnik w układzie pomiarowym zachowuje wymaganą dokładność w przedziale obciążeń określonym wzorem: 0,2⋅IPn≤IB≤1,2⋅IPn).

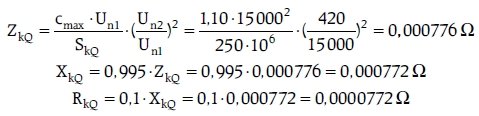

Prąd zwarciowy (początkowy oraz udarowy) na zaciskach dolnego napięcia transformatora:

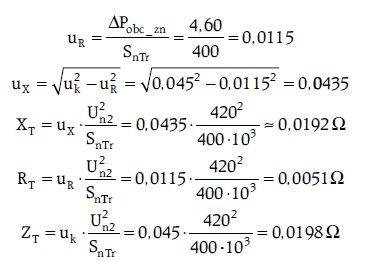

Impedancja każdego z transformatorów i jej składowe:

gdzie:

ΔPobc_zn – znamionowe obciążeniowe straty transformatora, w [kW],

uk – napięcie zwarcia, w [-],

uR – składowa rzeczywista napięcia zwarcia, w [-],

uX – składowa bierna napięcia zwarcia, w [-],

XT – reaktancja transformatora, w [Ω],

RT – rezystancja transformatora, w [Ω],

ZT – impedancja transformatora, w [Ω],

SnT – moc znamionowa transformatora (oznaczana również jako Sn), w [kVA],

UnT – napięcie znamionowe transformatora, przy którym oblicza się impedancję zwarcia, w [V].

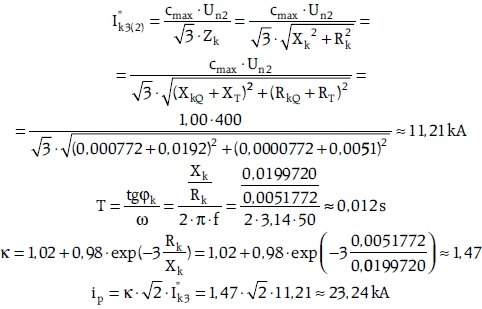

Prąd zwarciowy początkowy oraz udarowy:

Zwarciowy zastępczy prąd cieplny po stronie niskiego napięcia transformatora:

Na podstawie obliczonego początkowego prądu zwarcia na zaciskach dolnych transformatora:

Po uwzględnieniu przekładni transformatora, prąd po stronie górnego napięcia transformatora wyniesie:

gdzie:

ei 9 2008 uproszczony projekt zasilania osiedla mieszkaniowego wzor19

– przekładnia transformatora, w [-],

I”k3(1) – początkowy prąd zwarciowy po stronie górnego uzwojenia transformatora, w [kA],

I”k3(2) – początkowy prąd zwarciowy po stronie dolnego uzwojenia transformatora, w [kA],

T – stała czasowa obwodu zwarcia, w [s],

I”k3 – początkowy prąd zwarcia, w [kA],

ip – prąd zwarciowy udarowy, w [kA],

Xk – reaktancja obwodu zwarcia, w [Ω],

Rk – rezystancja obwodu zwarcia, w [Ω],

ω – pulsacja, w [-],

Un2 – napięcie dolnej strony transformatora, w [V],

f – częstotliwość napięcia zasilającego, w [Hz].

Na podstawie charakterystyki t=f(Ik) bezpieczników średniego napięcia typu VV C 32, czas trwania zwarcia wynosi Tk=0,1 s. Ponieważ Tk<10 T, należy obliczyć skutek cieplny wywołany prądem zwarciowym po stronie niskiego napięcia transformatora.

Taki sposób postępowania został przyjęty ze względu na to, że jedynym zabezpieczeniem zwarciowym poprzedzającym przekładniki prądowe są bezpieczniki topikowe VV Thermo 32, stanowiące zabezpieczenie transformatora. Zatem zastępczy zwarciowy prąd cieplny, jaki wystąpi w czasie zwarcia po stronie niskiego napięcia transformatora, wyniesie:

gdzie:

m – współczynnik uwzględniający skutek cieplny składowej nieokresowej prądu zwarciowego, w [-],

Ith – zwarciowy zastępczy prąd cieplny, w [kA],

Tk – czas trwania zwarcia, w [s].

Moc znamionowa przekładników:

Przekładniki w kontrolnym układzie pomiarowym półpośrednim:

ei 9 2008 uproszczony projekt zasilania osiedla mieszkaniowego wzor21

– moc zapotrzebowana przez przekładnik, w [VA].

ei 9 2008 uproszczony projekt zasilania osiedla mieszkaniowego wzor22

– strata mocy w przewodach.

Na tej podstawie należy przyjąć przekładniki prądowe 500/5 A/A kl. 0,5S o mocy 7,5 VA typu ELA 1 125SW20.

Znamionowy krótkotrwały prąd cieplny (1-sekundowy):

Znamionowy prąd dynamiczny tego przekładnika wynosi:

gdzie:

l – długość przewodów łączących zaciski przekładnika z aparatem, w [m],

Sap – moc pobierana przez licznik, w [VA] – tutaj Sap1=2,5 VA; Sap2=2,5 V,

SZ – strata mocy w miejscach połączeń, w [VA] – tutaj SZ=1,25 VA,

Isn – znamionowy prąd wtórny przekładnika, w [A],

S – przekrój przewodów łączących zaciski przekładnika z regulatorem, w [mm2],

IPn – znamionowy prąd pierwotny przekładnika, w [A].

Sieć kablowa nn

Spodziewany prąd obciążenia:

Budynki nr 1, 2, 3, 4 i 6:

Budynki nr 5 i 7:

Dobór kabli nn na długotrwałą obciążalność prądową i przeciążalność:

Jako zabezpieczenie zainstalowane w złączach kablowych poszczególnych budynków zostanie przyjęty bezpiecznik topikowy WTN00gG160.

W rozdzielnicy głównej nn stacji transformatorowych zostaną przyjęte bezpieczniki topikowe WTN2gG315A, które będą stanowiły jedynie zabezpieczenie zwarciowe z uwagi na promieniowy układ zasilania poszczególnych budynków. Tak dobrane zabezpieczenia pozwolą na zachowanie selektywności zadziałania kolejnych stopni zabezpieczeń:

Zabezpieczenie projektowanych linii kablowych przed przeciążeniami stanowią bezpieczniki topikowe WTN00gG160, zainstalowane w złączach kablowych poszczególnych budynków:

Na podstawie PN-IEC 60364-5-523, warunki spełnia kabel YAKXS 4×150, którego:

ei 9 2008 uproszczony projekt zasilania osiedla mieszkaniowego wzor29

– współczynniki przyjęte na podstawie PN-IEC 60364-55523, uwzględniające sposób ułożenia kabla oraz oporność cieplną ziemi, w [-].

Sprawdzenie dobranych kabli nn na warunek odporności zwarciowej:

Dobrane kable spełniają warunek odporności zwarciowej.

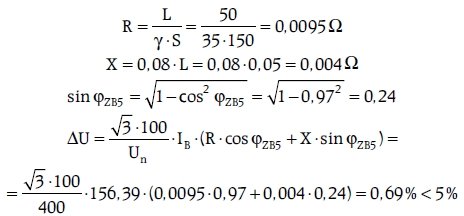

Sprawdzenie dobranych kabli nn z warunku spadku napięcia cosϕZB5=0,97:

Budynek nr 5:

Warunek spełniony.

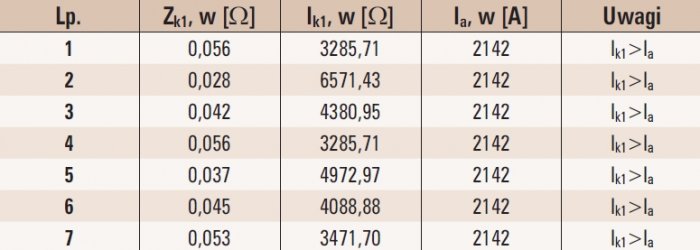

Wyniki obliczeń w odniesieniu do pozostałych budynków projektowanego osiedla zostały przedstawione w tabeli 1.

Sprawdzenie dobranych kabli nn z warunku samoczynnego wyłączenia podczas zwarć:

Budynek nr 1:

Warunek samoczynnego wyłączenia zostanie spełniony.

Wyniki obliczeń dla pozostałych budynków projektowanego osiedla zostały przedstawione w tabeli 2.

Linie kablowe oświetlenia terenu osiedla:

Pojedyncza oprawa oświetlenia terenu posiada moc 250 W przy współczynniku mocy cosϕ=0,8. Spodziewany prąd obciążenia pojedynczej oprawy:

Przewód zasilający, przy zabezpieczeniu S301C4:

Warunek długotrwałej obciążalności prądowej oraz przeciążalności spełnia przewód YDYżo 3×1,5, którego Iz=17 A≥4 A. Największe obciążenie występuje w fazie L3:

Spodziewany prąd obciążenia:

Wymagany minimalny przekrój przewodu kabla zasilającego słupy oświetleniowe ze względu na długotrwałą obciążalność prądową i przeciążalność:

Warunki spełnia kabel YAKXS 4×25, jednak ze względu na ochronę przeciwporażeniową przy uszkodzeniu zostanie przyjęty kabel YAKXS 4×35. Sprawdzenie skuteczności samoczynnego wyłączenia:

Zasilanie ze stacji „Formanna 1”:

ei 9 2008 uproszczony projekt zasilania osiedla mieszkaniowego wzor38

– rezystancja żyły fazowej kabla zasilającego

ei 9 2008 uproszczony projekt zasilania osiedla mieszkaniowego wzor39

– rezystancja taśmy FeZn 30×5 (przewód PE)

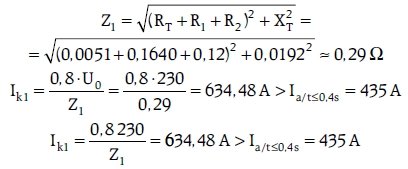

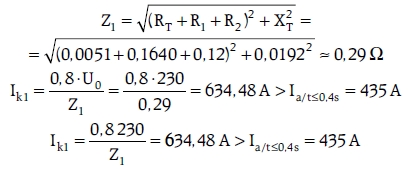

ei 9 2008 uproszczony projekt zasilania osiedla mieszkaniowego wzor40

– dla zwarć w słupie oświetleniowym

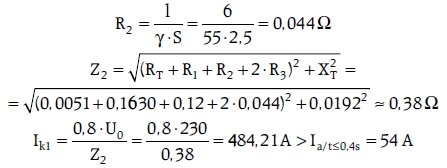

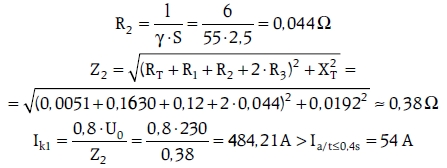

ei 9 2008 uproszczony projekt zasilania osiedla mieszkaniowego wzor41

– dla zwarć w oprawie

Zasilanie ze stacji „Formanna 2”:

ei 9 2008 uproszczony projekt zasilania osiedla mieszkaniowego wzor42

– rezystancja żyły fazowej kabla zasilającego

ei 9 2008 uproszczony projekt zasilania osiedla mieszkaniowego wzor43

– rezystancja taśmy FeZn 30×5 (przewód PE)

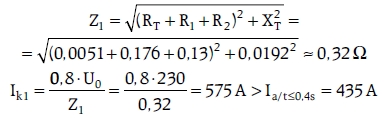

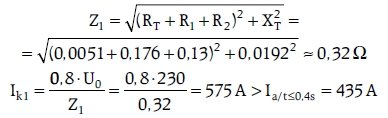

ei 9 2008 uproszczony projekt zasilania osiedla mieszkaniowego wzor44

– dla zwarć w słupie oświetleniowym

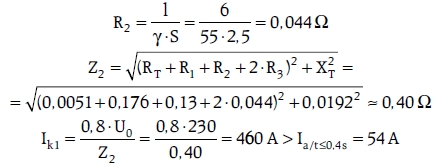

ei 9 2008 uproszczony projekt zasilania osiedla mieszkaniowego wzor45 1

– dla zwarć w oprawie

Spadek napięcia:

Obwód zasilany ze stacji „Formanna 1”:

Obwód zasilany ze stacji „Formanna 2”:

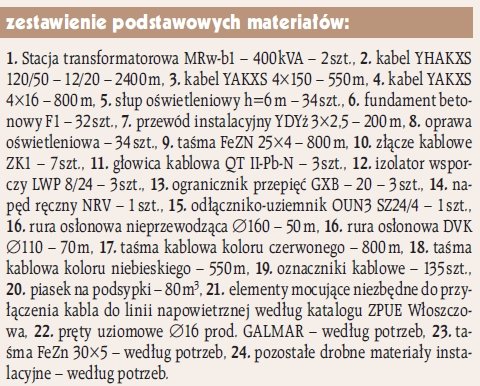

Uwagi końcowe

  • Przyłączenie kabla SN do istniejącej linii napowietrznej należy wykonać zgodnie z katalogiem „Stanowiska słupowe z zejściami kablowymi SN – tom I” – opracowanym przez ZPUE Włoszczowa (rys. 6.8 na str. 24 oraz karta katalogowa W-001 na str. 26).
  • Montaż stacji transformatorowych należy wykonać zgodnie z DTR producenta.
  • Budowę linii kablowej SN należy wykonać zgodnie z wymaganiami N SEP-E 004:2004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
  • Przed przystąpieniem do prac budowlanych należy przeprowadzić geodezyjne wyznaczenie posadowienia projektowanych stacji transformatorowych SN/nn, tras projektowanych linii kablowych.
  • Przed przystąpieniem do wykonywania prac budowlanych w rejonie ulicy należy uzgodnić organizację ruchu w wydziale komunikacji starostwa powiatowego (zarządzie dróg publicznych) oraz z wydziałem ruchu drogowego miejscowej komendy policji.
  • Kable po ułożeniu w wykopie, a przed ich zasypaniem, należy poddać inwentaryzacji geodezyjnej.
  • Przepusty kabli przez ściany konstrukcyjne stacji należy uszczelnić zgodnie z wymaganiami producenta określonymi w DTR stacji.
  • Po wykonaniu prac instalacyjnych należy przeprowadzić procedury odbiorcze zgodnie z wymaganiami spółki dystrybucyjnej.
  • Prefabrykowane stacje transformatorowe MRw-b1 400 kVA muszą posiadać aprobatę techniczną wydaną przez ITB w Warszawie oraz atest wydany przez Instytut Energetyki, potwierdzający zgodność z wymaganiami normy PN-EN61330 Prefabrykowane stacje transformatorowe SN/nn.
  • Projekt instalacji elektrycznych budynku nr 5 został zamieszczony na dołączonej do numeru płycie CD.

Literatura

  1. N SEP-E-002: 2003 Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w obiektach mieszkalnych. Podstawy planowania.
  2. J. Wiatr, M. Orzechowski, Poradnik projektanta elektryka. Podstawy zasilania w energie elektryczną budynków mieszkalnych, użyteczności publicznej oraz innych obiektów nieprzemysłowych- DW MEDIUM 2008, wydanie III.
  3. J. Marzecki, Elektroenergetyczne sieci miejskie, zagadnienia wybrane - OWPW 2007.
  4. PN-IEC 60364 wieloarkuszowa norma Instalacje elektryczne w obiektach budowlanych
  5. Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego.
  6. N-SEP-E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
  7. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002 z późniejszymi zmianami).
  8. Katalogi firmy ZPUE Włoszczowa.
  9. Katalogi firmy POLCONTACT.
  10. Katalogi firmy LEGRAND Polska.
  11. Katalogi firmy AROT.
  12. Katalogi firmy APATOR.
  13. Katalogi firmy ETI POLAM Pułtusk.
  14. Katalogi firmy OLMEX.
  15. PN xx/E 05003 Ochrona odgromowa obiektów budowlanych – zeszyt 1, 3, 4.
  16. J. Wiatr, R. Lenartowicz, M. Orzechowski - Podstawy projektowania i budowy elektroenergetycznych linii kablowych SN – DW. MEDIUM 2007.
  17. Katalog firmy DOLLAND.

Chcesz być na bieżąco? Zapisz się do naszego newslettera!



Rys. 2. Plan linii kablowych

Rys. 3. Schemat stacji transformatorowej nr 1 15/0,42 V o mocy 400 kVA

Rys. 4. Schemat ideowy stacji transformatorowej nr 2 15/0,42 kV o mocy 400 kVA

Rys. 5. Sposób posadowienia stacji na gruncie oraz jej uziemienie

Rys. 6. Rozmieszczenie urządzeń w budynku stacji

Rys. 7. Schemat zasilania oświetlenia terenu ze stacji "Formanna 1"

Rys. 8. Schemat zasilania oświetlenia terenu ze stacji "Formanna 2"

Rys. 9. Przekrój linii kablowej oświetlenia terenu

Galeria zdjęć

Tytuł
przejdź do galerii

Komentarze

Najnowsze produkty i technologie

Fakro Elegancja i funkcjonalność: dlaczego schody strychowe są idealnym wyborem dla Twojego domu?

Elegancja i funkcjonalność: dlaczego schody strychowe są idealnym wyborem dla Twojego domu? Elegancja i funkcjonalność: dlaczego schody strychowe są idealnym wyborem dla Twojego domu?

Składane schody prowadzące na strych są popularną alternatywą dla tradycyjnych schodów, które zazwyczaj zajmują bardzo dużo miejsca. W jakie konstrukcje warto zainwestować? Czym się charakteryzują?

Składane schody prowadzące na strych są popularną alternatywą dla tradycyjnych schodów, które zazwyczaj zajmują bardzo dużo miejsca. W jakie konstrukcje warto zainwestować? Czym się charakteryzują?

PHOENIX CONTACT Sp.z o.o. Efektywność prefabrykacji przewodów

Efektywność prefabrykacji przewodów Efektywność prefabrykacji przewodów

Konstruktorzy szaf sterowniczych stoją przed wieloma wyzwaniami: począwszy od międzynarodowej presji konkurencyjnej i niedoboru wykwalifikowanych pracowników, po rosnące koszty pracy i materiałów. Stosunkowo...

Konstruktorzy szaf sterowniczych stoją przed wieloma wyzwaniami: począwszy od międzynarodowej presji konkurencyjnej i niedoboru wykwalifikowanych pracowników, po rosnące koszty pracy i materiałów. Stosunkowo niewiele można zrobić, aby wpłynąć na te aspekty, dlatego coraz częściej w centrum uwagi znajduje się produkcja własna ze wszystkimi procesami i strukturami, a także ogólna struktura kosztów.

Zakłady Kablowe BITNER Sp. z o.o. EMC na przykładzie kabli zasilających i sterowniczych

EMC na przykładzie kabli zasilających i sterowniczych EMC na przykładzie kabli zasilających i sterowniczych

Kompatybilność elektromagnetyczna kabli elektrycznych jest kluczowym parametrem, który charakteryzuje sposób stosowania i użytkowania danych kabli do wzajemnej współpracy kilku urządzeń elektrycznych zestawionych...

Kompatybilność elektromagnetyczna kabli elektrycznych jest kluczowym parametrem, który charakteryzuje sposób stosowania i użytkowania danych kabli do wzajemnej współpracy kilku urządzeń elektrycznych zestawionych w całość. Prawidłowe funkcjonowanie urządzeń może być zapewnione tylko i wyłącznie wtedy, gdy zakłócenia generowane przez otoczenie będą skutecznie blokowane. Generowane spodziewane zakłócenia elektromagnetyczne przez wyposażenie otaczające kable muszą zatem być w odpowiedni sposób odseparowane.

Jaki dysk zewnętrzny wybrać, robiąc backup danych?

Jaki dysk zewnętrzny wybrać, robiąc backup danych? Jaki dysk zewnętrzny wybrać, robiąc backup danych?

Dzięki kopii zapasowej możesz wykonać kopię całej zawartości swojego komputera. W ten sposób nie stracisz swoich plików i programów. Istnieją różne typy pamięci zewnętrznych z oddzielną funkcją tworzenia...

Dzięki kopii zapasowej możesz wykonać kopię całej zawartości swojego komputera. W ten sposób nie stracisz swoich plików i programów. Istnieją różne typy pamięci zewnętrznych z oddzielną funkcją tworzenia kopii zapasowych. Czytaj dalej i dowiedz się, który z nich może odpowiadać Twoim potrzebom!

Renowa24.pl Okna dachowe Fakro – klucz do doskonałego oświetlenia poddasza

Okna dachowe Fakro – klucz do doskonałego oświetlenia poddasza Okna dachowe Fakro – klucz do doskonałego oświetlenia poddasza

Dlaczego wybór okien dachowych jest ważny?

Dlaczego wybór okien dachowych jest ważny?

BayWa r.e. Solar Systems BayWa r.e. Solar Systems otwiera magazyn w Gdańsku!

BayWa r.e. Solar Systems otwiera magazyn w Gdańsku! BayWa r.e. Solar Systems otwiera magazyn w Gdańsku!

Na początku 2024 roku firma BayWa r.e. Solar Systems zrobiła kolejny duży krok w rozwoju działalności na polskim rynku, otwierając nowy magazyn w Gdańsku. Jego powierzchnia to 25 000 m kw., co łącznie...

Na początku 2024 roku firma BayWa r.e. Solar Systems zrobiła kolejny duży krok w rozwoju działalności na polskim rynku, otwierając nowy magazyn w Gdańsku. Jego powierzchnia to 25 000 m kw., co łącznie daje ponad 45 tys. m kw. powierzchni magazynowej BayWa r.e. Solar Systems w Polsce.

WAGO ELWAG Sp. z o.o. Przelotowa złączka instalacyjna 2773 Inline do przewodów sztywnych

Przelotowa złączka instalacyjna 2773 Inline do przewodów sztywnych Przelotowa złączka instalacyjna 2773 Inline do przewodów sztywnych

Dzięki takim złączkom od firmy WAGO ELWAG naprawienie lub przedłużenie przewodu jest tak proste jak nigdy dotąd! Za ich pomocą można nawet w najmniejszych przestrzeniach – szybko i bez użycia narzędzi...

Dzięki takim złączkom od firmy WAGO ELWAG naprawienie lub przedłużenie przewodu jest tak proste jak nigdy dotąd! Za ich pomocą można nawet w najmniejszych przestrzeniach – szybko i bez użycia narzędzi – połączyć przewody o przekroju od 0,75 do 4 mm kw. Wystarczy po prostu odizolować końcówkę przewodu i bez użycia jakichkolwiek narzędzi wsunąć ją do złączki – i bezpieczne połączenie gotowe.

ASTAT Sp. z o.o. Modułowe filtry aktywne firmy Schaffner

Modułowe filtry aktywne firmy Schaffner Modułowe filtry aktywne firmy Schaffner

Aby przeciwdziałać negatywnym skutkom wyższych harmonicznych, można wykorzystać różne rozwiązania. Uzależnione są one od takich czynników jak: moc zapotrzebowana w zakładzie, sztywność sieci zasilającej,...

Aby przeciwdziałać negatywnym skutkom wyższych harmonicznych, można wykorzystać różne rozwiązania. Uzależnione są one od takich czynników jak: moc zapotrzebowana w zakładzie, sztywność sieci zasilającej, moc odbiorników czy budowa samej instalacji elektroenergetycznej. Dobór konkretnego rozwiązania powinien opierać się na analizie układu zasilającego zakład, reżimu pracy i zainstalowanych odbiorników. Bardzo ważnym punktem doboru jest wykonanie pomiarów Jakości Energii Elektrycznej i ich prawidłowa...

SIBA Polska Sp. z o.o. Bezpieczniki firmy SIBA – zastosowanie w magazynach energii z akumulatorami

Bezpieczniki firmy SIBA – zastosowanie w magazynach energii z akumulatorami Bezpieczniki firmy SIBA – zastosowanie w magazynach energii z akumulatorami

Magazyny energii mogą być źródłem zasilania tylko wtedy gdy są sprawne. Systemy umożliwiające pracę urządzeń w przypadku awarii zasilania są zróżnicowane od małych urządzeń UPS do baterii akumulatorów...

Magazyny energii mogą być źródłem zasilania tylko wtedy gdy są sprawne. Systemy umożliwiające pracę urządzeń w przypadku awarii zasilania są zróżnicowane od małych urządzeń UPS do baterii akumulatorów zapewniających zasilanie całych zakładów. Jest zatem sprawą kluczową, aby systemy zasilania awaryjnego same działały bez zarzutu. Bezpieczniki produkowane przez firmę SIBA zabezpieczają urządzenia, które w przypadku awarii zasilania dostarczają energię kluczowym odbiorom.

IGE+XAO Polska Sp. z o.o. Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

SONEL S.A. Pomiary impedancji pętli zwarcia na farmach fotowoltaicznych

Pomiary impedancji pętli zwarcia na farmach fotowoltaicznych Pomiary impedancji pętli zwarcia na farmach fotowoltaicznych

W związku z dynamicznym rozwojem farm fotowoltaicznych rośnie zapotrzebowanie na prawidłowe pomiary impedancji pętli zwarcia na odcinku inwerter-transformator nn/SN. Z pomocą przychodzi Sonel MZC-340-PV...

W związku z dynamicznym rozwojem farm fotowoltaicznych rośnie zapotrzebowanie na prawidłowe pomiary impedancji pętli zwarcia na odcinku inwerter-transformator nn/SN. Z pomocą przychodzi Sonel MZC-340-PV – pierwszy na świecie miernik przeznaczony do pomiarów impedancji pętli zwarcia w sieciach o napięciach dochodzących aż do 900 V AC, z kategorią pomiarową CAT IV 1000 V.

GROMTOR sp. z o.o. Nowoczesne narzędzia do projektowania i realizacji instalacji odgromowych

Nowoczesne narzędzia do projektowania i realizacji instalacji odgromowych Nowoczesne narzędzia do projektowania i realizacji instalacji odgromowych

Wyładowania atmosferyczne jako nieodłączny element burz stanowią poważne zagrożenie dla ludzi oraz infrastruktury. Aby zminimalizować ryzyko strat spowodowanych przez wyładowania atmosferyczne, można skutecznie...

Wyładowania atmosferyczne jako nieodłączny element burz stanowią poważne zagrożenie dla ludzi oraz infrastruktury. Aby zminimalizować ryzyko strat spowodowanych przez wyładowania atmosferyczne, można skutecznie zabezpieczać wszelkiego rodzaju obiekty, projektując i montując instalację odgromową zgodną z obowiązującymi przepisami.

Redakcja news Wiosenna promocja w Elektroklubie! Do wygrania 3-dniowy wyjazd z atrakcjami!

Wiosenna promocja w Elektroklubie! Do wygrania 3-dniowy wyjazd z atrakcjami! Wiosenna promocja w Elektroklubie! Do wygrania 3-dniowy wyjazd z atrakcjami!

Elektroklub jest programem partnerskim dla klientów wybranych hurtowni elektrotechnicznych, który powstał we współpracy z trzema producentami z tej branży: Philips, NKT i Schneider Electric. Obecnie trwa...

Elektroklub jest programem partnerskim dla klientów wybranych hurtowni elektrotechnicznych, który powstał we współpracy z trzema producentami z tej branży: Philips, NKT i Schneider Electric. Obecnie trwa w nim wiosenna promocja, w której można wygrać supernagrody!

Solfinity sp. z o.o. sp.k. Inwertery hybrydowe: przyszłość zrównoważonej energetyki

Inwertery hybrydowe: przyszłość zrównoważonej energetyki Inwertery hybrydowe: przyszłość zrównoważonej energetyki

Chcesz zwiększyć wydajność swojej instalacji fotowoltaicznej? Pomyśl o inwerterach hybrydowych. Dowiedz się, czym są te urządzenia, jakie korzyści płyną z ich wykorzystania i dlaczego to właśnie one są...

Chcesz zwiększyć wydajność swojej instalacji fotowoltaicznej? Pomyśl o inwerterach hybrydowych. Dowiedz się, czym są te urządzenia, jakie korzyści płyną z ich wykorzystania i dlaczego to właśnie one są przyszłością zrównoważonej energetyki.

CSI S.A Komputer PICO-EHL4-SEMI z oszczędnymi procesorami Intel® Celeron® J6412 oraz N6210

Komputer PICO-EHL4-SEMI z oszczędnymi procesorami Intel® Celeron® J6412 oraz N6210 Komputer PICO-EHL4-SEMI z oszczędnymi procesorami Intel® Celeron® J6412 oraz N6210

Firma CSI S.A. poszerza ofertę komputerów Mini PC o nowy produkt z serii PICO-SEMI od AAEON. Komputer PICO-EHL4-SEMI jest dostępny w dwóch wersjach procesorowych: Intel® Celeron® J6412 o mocy 10 W i Intel®...

Firma CSI S.A. poszerza ofertę komputerów Mini PC o nowy produkt z serii PICO-SEMI od AAEON. Komputer PICO-EHL4-SEMI jest dostępny w dwóch wersjach procesorowych: Intel® Celeron® J6412 o mocy 10 W i Intel® Celeron® N6210 o mocy 6,5 W.

Ewimar Sp. z o.o. Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Nowe ograniczniki przepięć do systemów automatyki i nie tylko Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

Pewny Lokal Świadectwa energetyczne a nowoczesne instalacje elektryczne – jak innowacje technologiczne przekładają się na klasę energetyczną budynków?

Świadectwa energetyczne a nowoczesne instalacje elektryczne – jak innowacje technologiczne przekładają się na klasę energetyczną budynków? Świadectwa energetyczne a nowoczesne instalacje elektryczne – jak innowacje technologiczne przekładają się na klasę energetyczną budynków?

Nowoczesne technologie doprowadziły do wyraźnej transformacji sektora budownictwa, szczególnie w kwestii poprawy efektywności energetycznej. W dobie rosnącej świadomości ekologicznej i zmian klimatycznych...

Nowoczesne technologie doprowadziły do wyraźnej transformacji sektora budownictwa, szczególnie w kwestii poprawy efektywności energetycznej. W dobie rosnącej świadomości ekologicznej i zmian klimatycznych optymalizacja zużycia energii staje się priorytetem. Jednym z ważniejszych kroków prowadzących do obniżenia klasy energetycznej budynków jest wprowadzenie świadectwa energetycznego i nowoczesnych instalacji elektrycznych.

Fronius Polska Sp. z o.o. Fronius GEN24

Fronius GEN24 Fronius GEN24

Fronius zapewnia optymalne bezpieczeństwo i wysoki stopień zużycia energii na potrzeby własne w produkcji energii słonecznej – wszystko dzięki wysokiej jakości falownikom, do których dołącza teraz Fronius...

Fronius zapewnia optymalne bezpieczeństwo i wysoki stopień zużycia energii na potrzeby własne w produkcji energii słonecznej – wszystko dzięki wysokiej jakości falownikom, do których dołącza teraz Fronius GEN24.

Dominik Mamcarz, Ekspert ds. Techniczno-Rozwojowych w Alseva EPC CABLE POOLING: optymalne wykorzystanie zasobów elektrycznych

CABLE POOLING: optymalne wykorzystanie zasobów elektrycznych CABLE POOLING: optymalne wykorzystanie zasobów elektrycznych

Odnawialne źródła energii (OZE) odgrywają kluczową rolę w globalnych wysiłkach na rzecz zrównoważonego rozwoju i redukcji emisji gazów cieplarnianych. Jednym z wyzwań związanych z efektywnym wykorzystaniem...

Odnawialne źródła energii (OZE) odgrywają kluczową rolę w globalnych wysiłkach na rzecz zrównoważonego rozwoju i redukcji emisji gazów cieplarnianych. Jednym z wyzwań związanych z efektywnym wykorzystaniem energii ze źródeł odnawialnych jest gromadzenie i przesyłanie wyprodukowanej energii elektrycznej. W tym kontekście technologia cable pooling zyskuje na znaczeniu, umożliwiając zoptymalizowane zarządzanie przesyłem energii elektrycznej ze źródeł OZE.

leroymerlin.pl Barwa światła, moc, rodzaj trzonka. Sprawdź, czym kierować się przy zakupie żarówek LED

Barwa światła, moc, rodzaj trzonka. Sprawdź, czym kierować się przy zakupie żarówek LED Barwa światła, moc, rodzaj trzonka. Sprawdź, czym kierować się przy zakupie żarówek LED

Oświetlenie LED cieszy się ogromną popularnością i nie ma w tym nic dziwnego, jeśli weźmie się pod lupę wszystkie jego zalety. Żarówki LED są wykorzystywane zarówno w warunkach domowych, jak i na zewnątrz,...

Oświetlenie LED cieszy się ogromną popularnością i nie ma w tym nic dziwnego, jeśli weźmie się pod lupę wszystkie jego zalety. Żarówki LED są wykorzystywane zarówno w warunkach domowych, jak i na zewnątrz, mają różne rozmiary, dzięki czemu można je dopasować do praktycznie każdego rodzaju lamp, są energooszczędne, a to tylko kilka z wielu ich zalet. Na co zwracać uwagę przy zakupie tego rodzaju żarówek i jak dopasować ich parametry do swoich potrzeb?

Bankier.pl Które produkty bankowe przydają się podczas remontu?

Które produkty bankowe przydają się podczas remontu? Które produkty bankowe przydają się podczas remontu?

Przeprowadzenie remontu to drogie i wymagające zadanie. Niemalże wszystkie wykonywane prace zmuszają zainteresowanych do podejmowania poważnych i przemyślanych decyzji finansowych. Mogą to jednak ułatwić...

Przeprowadzenie remontu to drogie i wymagające zadanie. Niemalże wszystkie wykonywane prace zmuszają zainteresowanych do podejmowania poważnych i przemyślanych decyzji finansowych. Mogą to jednak ułatwić niektóre produkty bankowe. O których z nich mowa? Tego lepiej dowiedzieć się jeszcze przed rozpoczęciem prac budowalnych.

NNV Sp z o.o. Czy fotowoltaika podnosi wartość nieruchomości?

Czy fotowoltaika podnosi wartość nieruchomości? Czy fotowoltaika podnosi wartość nieruchomości?

Panele fotowoltaiczne są coraz bardziej popularne. W dobie rosnących cen energii wiele osób ceni sobie niezależność od zewnętrznych dostawców prądu, oszczędność, jaką daje fotowoltaika oraz to, że jest...

Panele fotowoltaiczne są coraz bardziej popularne. W dobie rosnących cen energii wiele osób ceni sobie niezależność od zewnętrznych dostawców prądu, oszczędność, jaką daje fotowoltaika oraz to, że jest to ekologiczne źródło energii. Montaż paneli fotowoltaicznych na działce lub dachu domu ma jeszcze jedną zaletę – w przypadku sprzedaży nieruchomości podnosi jej wartość.

APATOR SA Apator uruchomił kolejny magazyn energii w sieci niskiego napięcia

Apator uruchomił kolejny magazyn energii w sieci niskiego napięcia Apator uruchomił kolejny magazyn energii w sieci niskiego napięcia

Apator SA we współpracy z TAURON Dystrybucja SA uruchomił magazyn energii służący do stabilizacji parametrów pracy sieci dystrybucyjnej niskiego napięcia. To kolejny projekt realizowany przez toruńskiego...

Apator SA we współpracy z TAURON Dystrybucja SA uruchomił magazyn energii służący do stabilizacji parametrów pracy sieci dystrybucyjnej niskiego napięcia. To kolejny projekt realizowany przez toruńskiego producenta dla krajowych Operatorów Sieci Dystrybucji, którzy poszukują skutecznych rozwiązań technicznych do bilansowania sieci oraz redukcji nadmiernych obciążeń w szczytach produkcji energii z odnawialnych źródeł.

PHOENIX CONTACT Sp.z o.o. Bezpieczeństwo Twojej inwestycji w PV to również certyfikowane ograniczniki przepięć Phoenix Contact

Bezpieczeństwo Twojej inwestycji w PV to również certyfikowane ograniczniki przepięć Phoenix Contact Bezpieczeństwo Twojej inwestycji w PV to również certyfikowane ograniczniki przepięć Phoenix Contact

Jak wykazano w różnych testach, nie tylko na uczelniach technicznych w Polsce, duży procent ograniczników przepięć (SPD) dostępnych na rynku nie spełnia parametrów deklarowanych w kartach katalogowych....

Jak wykazano w różnych testach, nie tylko na uczelniach technicznych w Polsce, duży procent ograniczników przepięć (SPD) dostępnych na rynku nie spełnia parametrów deklarowanych w kartach katalogowych. Dodatkowo w różnych materiałach marketingowych również można znaleźć nie zawsze pełne informacje na temat wymagań stawianych SPD, co nie pomaga w właściwym doborze odpowiedniego modelu do aplikacji. W tym artykule postaramy się przybliżyć najważniejsze zagadnienia, które pozwolą dobrać bezpieczne ograniczniki...

PHOENIX CONTACT Sp.z o.o. Modularny system drukujący – Thermomark E series

Modularny system drukujący – Thermomark E series Modularny system drukujący – Thermomark E series

System drukujący Thermomark E to całkowita nowość na rynku oznaczania. Jest to modułowy system do automatyzacji produkcji oznaczników łączący ze sobą etap drukowania i montażu różnych materiałów w jednym...

System drukujący Thermomark E to całkowita nowość na rynku oznaczania. Jest to modułowy system do automatyzacji produkcji oznaczników łączący ze sobą etap drukowania i montażu różnych materiałów w jednym cyklu roboczym. Rozwiązanie to umożliwia proste i bardzo wydajne oznaczanie przemysłowe, dzięki czemu efektywność naszej produkcji może wzrosnąć diametralnie.

Brother Polska Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Drukarki etykiet dla elektryków i elektroinstalatorów Brother Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch...

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch E550WVP to przenośne i szybkie urządzenia, które oferują specjalne funkcje do druku najpopularniejszych typów etykiet. Urządzenia pozwalają na szybkie i bezproblemowe drukowanie oznaczeń kabli, przewodów, gniazdek elektrycznych, przełączników oraz paneli krosowniczych.

F&F Pabianice MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa...

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa wykazują dużą determinację do zmian prowadzących do optymalizacji kosztów, co zapewnić ma im zachowanie przewagi konkurencyjnej, wynikającej np. z przyjętej strategii przewagi kosztowej.

Finder Polska Sp. z o.o. Automatyka budynkowa – jak żyć wygodniej, lepiej i oszczędniej

Automatyka budynkowa – jak żyć wygodniej, lepiej i oszczędniej Automatyka budynkowa – jak żyć wygodniej, lepiej i oszczędniej

Inteligentny dom często mylony jest z budynkiem pasywnym. Należy jednak pamiętać, że nie można tych dwóch pojęć stosować zamiennie. Samo zastosowanie smart home i innych komponentów automatyki nie czyni...

Inteligentny dom często mylony jest z budynkiem pasywnym. Należy jednak pamiętać, że nie można tych dwóch pojęć stosować zamiennie. Samo zastosowanie smart home i innych komponentów automatyki nie czyni z tradycyjnego domu budynku pasywnego. Niewątpliwie jednak należy pamiętać, że elementy automatyki budynkowej są składową pasywnych budowli i nawet zwykłe mieszkanie potrafią uczynić bardziej oszczędnym i ekologicznym.

Grupa Pracuj S.A. W jakich zawodach niezwykle ważna jest odporność na stres?

W jakich zawodach niezwykle ważna jest odporność na stres? W jakich zawodach niezwykle ważna jest odporność na stres?

Stres to jedna z rzeczy, z którą mierzymy się wszyscy, niemal każdego dnia. W domu, w pracy, niekiedy podczas podróży. Istnieje wiele zawodów, związanych z wysokim poziomem stresu. Bardzo istotna jest...

Stres to jedna z rzeczy, z którą mierzymy się wszyscy, niemal każdego dnia. W domu, w pracy, niekiedy podczas podróży. Istnieje wiele zawodów, związanych z wysokim poziomem stresu. Bardzo istotna jest wtedy odporność psychiczna osoby zatrudnionej na danym stanowisku. To cecha, jaką doceni wielu pracodawców. Dowiedzmy się więc, w jakich kategoriach zawodowych jest ona szczególnie istotna i jak może wpłynąć na Twoją karierę!

BayWa r.e. Solar Systems SMA – pełne portfolio dla rynku PV

SMA – pełne portfolio dla rynku PV SMA – pełne portfolio dla rynku PV

Firma SMA istnieje na rynku już od 40 lat. W ofercie producenta znajdują się falowniki do zastosowań domowych, biznesowych, komercyjnych, a także do dużych projektów.

Firma SMA istnieje na rynku już od 40 lat. W ofercie producenta znajdują się falowniki do zastosowań domowych, biznesowych, komercyjnych, a także do dużych projektów.

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.Info.pl

Ta witryna wykorzystuje pliki cookies do przechowywania informacji na Twoim komputerze. Pliki cookies stosujemy w celu świadczenia usług na najwyższym poziomie, w tym w sposób dostosowany do indywidualnych potrzeb. Korzystanie z witryny bez zmiany ustawień dotyczących cookies oznacza, że będą one zamieszczane w Twoim urządzeniu końcowym. W każdym momencie możesz dokonać zmiany ustawień przeglądarki dotyczących cookies. Nim Państwo zaczną korzystać z naszego serwisu prosimy o zapoznanie się z naszą polityką prywatności oraz Informacją o Cookies. Więcej szczegółów w naszej Polityce Prywatności oraz Informacji o Cookies. Administratorem Państwa danych osobowych jest Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Sp.K., nr KRS: 0000537655, z siedzibą w 04-112 Warszawa, ul. Karczewska 18, tel. +48 22 810-21-24, właściciel strony www.elektro.info.pl. Twoje Dane Osobowe będą chronione zgodnie z wytycznymi polityki prywatności www.elektro.info.pl oraz zgodnie z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016r i z Ustawą o ochronie danych osobowych Dz.U. 2018 poz. 1000 z dnia 10 maja 2018r.
