Uproszczony projekt zasilania hali produkcyjnej

Uproszczony projekt zasilania hali produkcyjnej

Uproszczony projekt zasilania hali produkcyjnej

W artykule został przedstawiony sposób rozwiązania zasilania hali produkcyjnej, w której zainstalowano dwa ciągi technologiczne wymagające zasilania w układzie IT. W wyniku zmian organizacyjnych właściciel postanowił przenieść linię produkcyjną zainstalowaną w jednym z państw Dalekiego Wschodu do Polski. Została wzniesiona nowa hala produkcyjna na terenie zakładu przemysłowego zasilanego w układzie TN. W komplecie znajdował się transformator zasilający 3×400 V/3×200 V+2×115 V o mocy 63 kVA przeznaczony do zasilania instalowanego ciągu technologicznego.

Zobacz także

SKLEP RTV EURO AGD Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek,...

Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek, by móc korzystać również ze wszystkich zdobyczy techniki? Co powinno się w nim znaleźć, aby cieszyć się zarówno ciszą, jak i rozrywką?

archon.pl Dom tani w budowie - jaki powinien być idealny projekt?

Dom tani w budowie - jaki powinien być idealny projekt? Dom tani w budowie - jaki powinien być idealny projekt?

Przed Inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb...

Przed Inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb domowników, do uwarunkowań działki oraz przepisów lokalnego prawa, a także mieścił się w przeznaczonym na inwestycję budżecie. Pracownia ARCHON+ proponuje różnorodne gotowe projekty domów parterowych, projekty domów z poddaszem użytkowym, piętrowe, wśród których dostępne są interesujące projekty...

mgr inż. Julian Wiatr Uproszczony projekt układu zasilania kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego o mocy 45 kVA

Uproszczony projekt układu zasilania kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego o mocy 45 kVA Uproszczony projekt układu zasilania kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego o mocy 45 kVA

Kontynuujemy prezentację uproszczonego projektu układu zasilania kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego o mocy 45 kVA – w kolejnej części przedstawiamy projekt zasilania oświetlenia...

Kontynuujemy prezentację uproszczonego projektu układu zasilania kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego o mocy 45 kVA – w kolejnej części przedstawiamy projekt zasilania oświetlenia terenu.

Podstawa opracowania

  1. Zlecenie inwestora.
  2. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002 poz. 690 z późniejszymi zmianami).
  3. Wieloarkuszowa norma PN-IEC 60364 Instalacje elektryczne w obiektach budowlanych.
  4. Norma PN-HD 60364-4-41 Instalacje elektryczne niskiego napięcia. Część 4 - 41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
  5. Norma PN-HD 60364-5-54 Instalacje elektryczne niskiego napięcia. Część 5 - 54: Dobór i montaż wyposażenia elektrycznego. Uziemienia, przewody ochronne i przewody połączeń ochronnych.
  6. Norma N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
  7. DTR ciągu technologicznego.
  8. Norma PN-EN 12464-1:2004 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzu.
  9. Projekt instalacji sanitarnych projektowanej hali produkcyjnej.
  10. Uzgodnienia z rzeczoznawcą ds. zabezpieczeń ppoż. oraz rzeczoznawcą ds. bhp.
  11. Uzgodnienie z użytkownikiem.
  12. Wizja lokalna w projektowanym obiekcie.

Stan istniejący

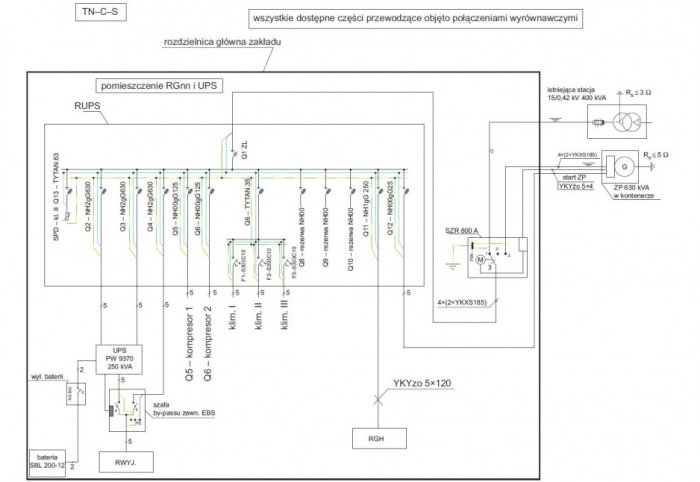

Zakład produkcyjny zasilany jest w układzie sieci TN-S ze stacji transformatorowej 15/0,4 kV o mocy 400 kVA pozostającej na majątku użytkownika. Rozdzielnica Główna Zakładu (RGZ) posiada możliwość zasilania z zespołu prądotwórczego o mocy 630 kVA, stanowiącego awaryjne źródło zasilania w przypadku braku dostaw energii elektrycznej z systemu elektroenergetycznego. W rozdzielnicy RGnn (rys. 2.) zainstalowanej w pomieszczeniu rozdzielni RGZ znajduje się rezerwowe pole umożliwiające przyłączenie instalacji projektowanej hali produkcyjnej.

Stan projektowany

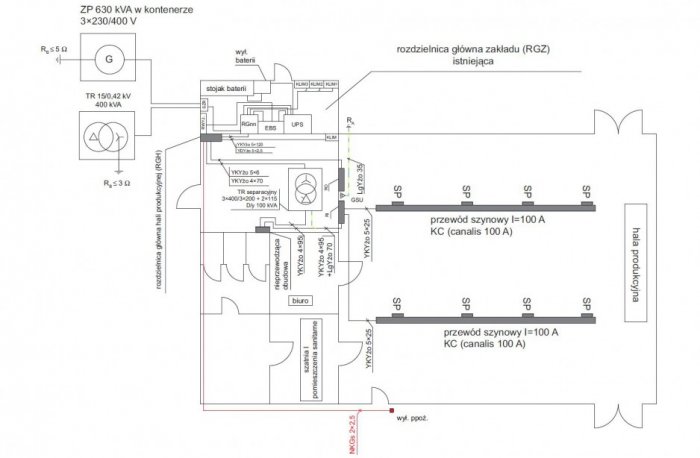

Plan instalacji projektowanej hali produkcyjnej przedstawia rysunek 1. (w artykule pominięto oświetlenie oraz instalację odbiorczą ograniczając się jedynie do obwodów zasilających przewody szynowe, do których zostaną przyłączone urządzenia stanowiące ciągi technologiczne).

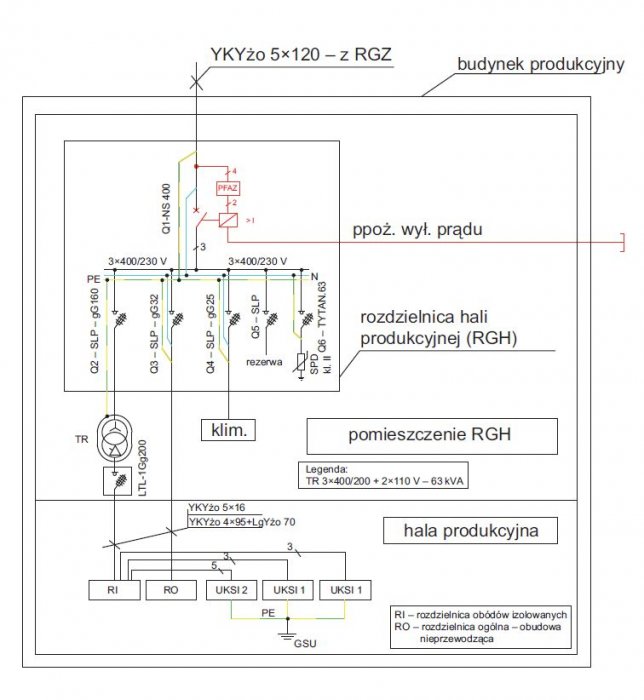

W pomieszczeniu Rozdzielnicy Głównej Hali (RGH) należy zainstalować transformator separacyjny 3 × 400 V/3 × 200 V + 2 × 115 V o mocy 63 kVA, będący na ukompletowaniu ciągu technologicznego (schemat połączeń uzwojeń transformatora przedstawia rysunek 4.). W rozdzielnicy RGH należy zainstalować klimatyzator typu klimakonwektor zgodnie z projektem branży sanitarnej. Schemat ideowy zasilania projektowanej hali produkcyjnej przedstawiają rysunek 2. i rysunek 3. Zasilanie dwóch ciągów technologicznych należy wykonać w układzie zasilania IT.

W tym celu z rozdzielnicy RGH należy wyprowadzić kabel YKYżo 4 × 70 zasilający transformator 63 kVA 3 × 400/3 × 200 + 2 × 115 V. Z transformatora 3 × 400/3 × 200 + 2 × 115 V wyprowadzić kabel YKY 4 × 95 zasilający rozdzielnicy RI. Z rozdzielnicy RI należy wyprowadzić kable YKYżo 5 × 25 + LgYżo 70 przeznaczone do zasilania przewodów szynowych typu CANALIS – 100 (KC-100), do których poprzez skrzynki przyłączeniowe SP zostaną przyłączone ciągi technologiczne.

Z uwagi na przystosowanie transformatora separacyjnego do zasilania odbiorników jednofazowych oraz trójfazowych, rozdzielnię RI należy wyposażyć w trzy odrębne układy kontroli stanu izolacji (UKSI). Schemat ideowy rozdzielnicy RI przedstawia rysunek 5. Zasilanie oświetlenia projektowanej hali produkcyjnej oraz zasilanie gniazd remontowych przeznaczonych do przyłączania odbiorników przenośnych należy wykonać w układzie TN-S z rozdzielnicy RO (pominięte w artykule).

W rejonie RI należy zainstalować Główną Szynę Uziemiającą (GSU), z którą należy połączyć wszystkie dostępne części przewodzące projektowanej hali produkcyjnej. Z uwagi na wstępowanie dwóch różnych systemów zasilania, należy opisać poszczególne rozdzielnice oznaczając ich układ zasilania. Przy każdym gnieździe remontowym należy zamieścić oznaczenie TN-S, wskazujące układ zasilania.

Obliczenia

Dobór kabli zasilających oraz zabezpieczeń transformatora 63 kVA 3 × 400/3 × 200 + 2 × 115 V:

– uzwojenia pierwotne:

Należy przyjąć zabezpieczenie uzwojenia pierwotnego transformatora wykonane bezpiecznikami topikowymi typu WTN1 gG 160 A.

– dobór kabla zasilającego transformator:

Na podstawie zeszytu 523. normy PN-IEC 60364, przy sposobie ułożenia E warunki spełnia kabel YKYżo 4 × 70, dla którego IZ = 1,06 ⋅ 192 = 203.52 A > 176,55 A.

– uzwojenie wtórne:

Należy przyjąć zabezpieczenie wykonane bezpiecznikami topikowymi typu WTN1 gG 200 A.

Dobór kabla zasilającego rozdzielnicę RI:

Na podstawie zeszytu 523, normy PN-IEC 60364, przy sposobie ułożenia E warunki spełnia kabel YKY 4 × 95, dla którego IZ = 1,06 ⋅ 238 = 252,28 A > 220,69 A.

Dobór przewodów zasilających przewody szynowe przeznaczone do zasilania ciągów technologicznych i ich zabezpieczeń:

Zgodnie z DTR ciągów technologicznych, wymagane jest zabezpieczenie bezpiecznikami topikowymi typu WTN00gG80 A:

Na podstawie zeszytu 523. normy PN-IEC 60364, przy sposobie ułożenia E warunki spełnia kabel YKYżo 5 × 25, dla którego IZ = 0,91 ⋅ 102 = 92,32 A > 88,28 A.

Dobór przewodu zasilającego rozdzielnicę RO:

Należy przyjąć zabezpieczenie rozdzielnicy RO wykonane bezpiecznikami topikowymi WTN00gG 25. Zatem:

gdzie:

  • ST – moc transformatora zasilającego rozdzielnicę RI, w [VA],
  • UnTr1 – napięcie znamionowe górnego uzwojenia transformatora zasilającego rozdzielnicę RI, w [V],
  • UnTr2 – napięcie znamionowe dolnego uzwojenia transformatora zasilającego rozdzielnicę RI, w [V],
  • In – prąd znamionowy zabezpieczenia, w [A],
  • Iz – wymagana długotrwała obciążalność prądowa przewodów zasilających, w [A],
  • k2 – współczynnik krotności prądu znamionowego zabezpieczenia gwarantujący zadziałanie zabezpieczenia w określonym czasie, w [-],
  • PRO – spodziewane obciążenie szczytowe rozdzielnicy RO, w [W],
  • cosϕ – współczynnik mocy, w [-].

Na podstawie zeszytu 523. normy PN-IEC 60364, przy sposobie ułożenia E warunki spełnia przewód YDYżo 5 × 4, dla którego IZ = 0,91 ⋅ 1,06 ⋅ 32 = 30,86 A > 27,59 A. Ze względów eksploatacyjnych zostanie przyjęty kabel YKYżo 5 × 16.

Sprawdzenie dobranych przewodów z warunku samoczynnego wyłączenia:

a) odbiorniki zasilane w układzie TN-S:

  • zasilanie z sieci elektroenergetycznej:

Na podstawie tabeli Z 3.1 (J. Wiatr, M. Orzechowski, Poradnik projektanta elektryka, Dom Wydawniczy MEDIUM, wyd. 3, Warszawa 2008), parametry zwarciowe transformatora 400 kVA wynoszą:

  • RT = 0,0051 Ω – rezystancja transformatora,
  • XT = 0,0192 Ω – reaktancja transformatora,
  • ZT = 0,0198 Ω – impedancja transformatora.

– linia kablowa zasilająca RGZ:

– prąd zwarcia jednofazowego w rozdzielnicy RGZ:

Warunek samoczynnego wyłączenia przy zwarciu zostanie spełniony.

– linia kablowa zasilająca RGH:

– prąd zwarcia jednofazowego w rozdzielnicy RGH:

– linia kablowa zasilająca transformator 63 kVA 3 × 400/3 × 200 + 2 × 115:

– prąd zwarcia jednofazowego w transformatorze o mocy 63 kVA:

– przewód zasilający klimatyzator:

– prąd zwarcia jednofazowego w klimatyzatorze:

  • zasilanie z zespołu prądotwórczego:

– reaktancja generatora dla zwarć jednofazowych na jego zaciskach:

gdzie:

n – krotność prądu znamionowego generatora zespołu prądotwórczego, zapewniana przez producenta podczas zwarć na zaciskach generatora (zgodnie z DTR n = 3), w [-],

UnG – napięcie znamionowe generatora zespołu prądotwórczego, w [kV],

SnG – moc znamionowa pozorna generatora zespołu prądotwórczego, w [MVA].

– rezystancja uzwojeń generatora zespołu prądotwórczego:

– prąd zwarcia jednofazowego w rozdzielnicy RGZ:

Warunek samoczynnego wyłaczenia przy zawarciu zostanie spełniony.

– prąd zwarcia jednofazowego w rozdzielnicy RGH:

– prąd zwarcia jednofazowego w transformatorze o mocy 63 kVA:

– prąd zwarcia jednofazowego w klimatyzatorze:

gdzie:

U0 – napięcie pomiędzy przewodem fazowym a uziemionym przewodem PE (PEN), w [V].

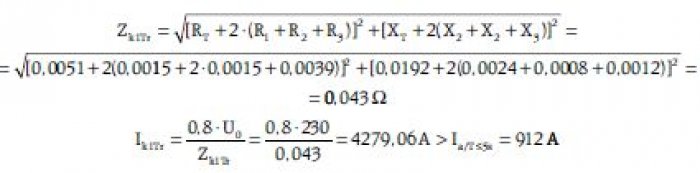

b) odbiorniki zasilane w układzie IT:

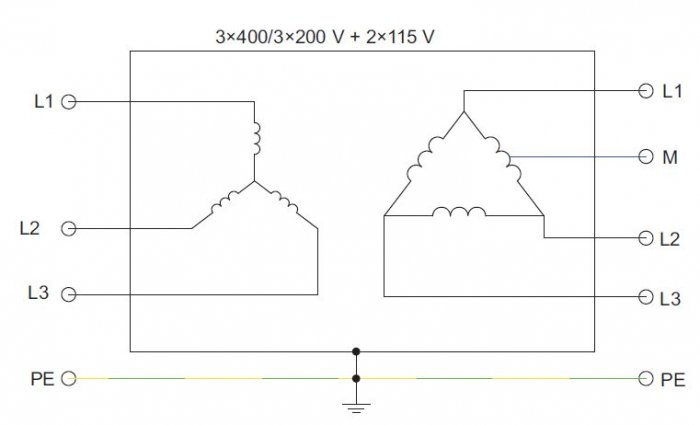

Obwody zasilane z transformatora 3 × 400/3 × 200 + 2 × 115 V przy podwójnym zwarciu:

gdzie:

Ia – prąd zadziałania zabezpieczenia w wymaganym czasie, w [A],

Zs – impedancja pętli zwarcia obejmująca uzwojenia transformatora zasilającego oraz przewody obwodu zwarciowego dla najbardziej niekorzystnych warunków przy zwarciu dwufazowym, w [Ω],

Z1 – impedancja przewodu zasilającego rozdzielnicę RI, w [Ω],

Z2 – impedancja przewodu zasilającego przewód szynowy CS-100, w [Ω],

Z3 – impedancja przewodu szynowego (odczytana z katalogu producenta), w [Ω],

ZTr – impedancja uzwojenia transformatora RI, w [Ω],

SnTr – moc znamionowa transformatora, w [VA],

Uk – napięcie zwarcia transformatora podawane w jego DTR, w [-],

Un – napięcie międzyfazowe (Un2Tr=Un), w [V].
