Transformatory rozdzielcze

Przykłady nowoczesnych i tradycyjnych rozwiązań

dr inż. Karol Kuczyński | elektro.info 7-8/2010 | 2010-07-07

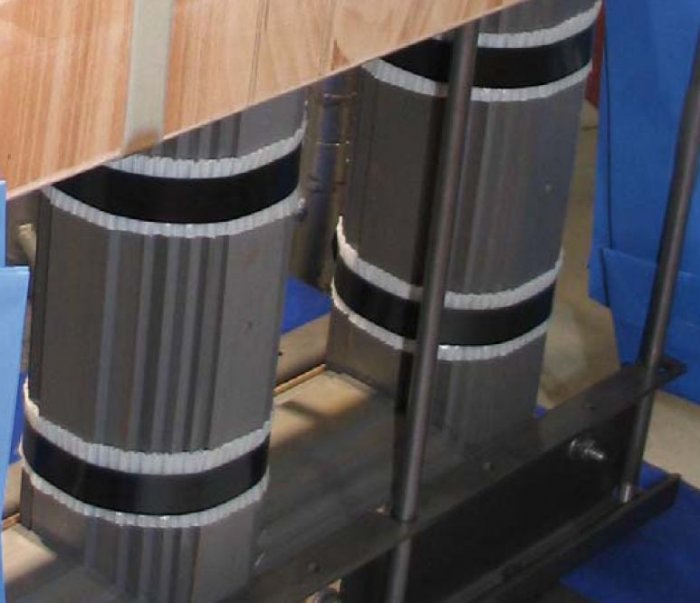

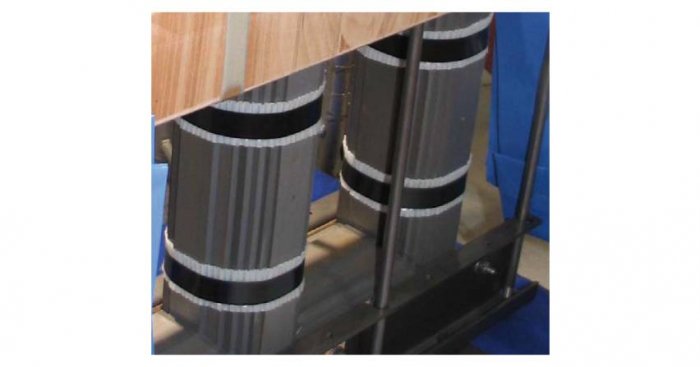

Schodkowy rdzeń zbliżony do przekroju kołowego

Transformatory energetyczne to urządzenia elektryczne przeznaczone do przetwarzania energii elektrycznej o określonym napięciu na energię elektryczną o innym lub takim samym napięciu. Używane są do łączenia sieci energetycznych o różnych napięciach znamionowych. Mają zastosowanie w sieciach przesyłowych i rozdzielczych. Stosowane są do zasilania układów trakcyjnych w pojazdach szynowych, w instalacjach wykorzystujących napędy przekształtnikowe. Na rynku możemy spotkać transformatory o mocach znamionowych od 5 kVA do 50 000 kVA oraz poziomie izolacji od 1,1 do 36 kV.

Zobacz także

dr inż. Karol Kuczyński Transformatory rozdzielcze w energetyce

Transformatory rozdzielcze w energetyce

Transformatory to statyczne maszyny elektryczne służące do przetwarzania energii elektrycznej. Stosuje się je do podwyższania lub obniżania napięcia w sieciach elektroenergetycznych. Znajdują one również zastosowanie w zasilaczach UPS, napędach przekształtnikowych i wielu innych urządzeniach. Jedną z wad transformatorów są ich straty własne, które w skali całej sieci dystrybucyjnej i przesyłowej są dość znaczne. Współczesne technologie umożliwiają budowę transformatorów o minimalnych stratach oraz...

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Przyczyny występowania awarii

Przyczynami występowania awarii transformatorów są najczęściej zjawiska losowe oraz występujące procesy starzeniowe izolacji. Główne przyczyny losowe to burze oraz towarzyszące im wyładowania atmosferyczne. Mają one wpływ na uszkodzenia uzwojenia transformatora w wyniku działania dynamicznych prądów zwarciowych i występujących przepięć. Awarie spowodowane wyładowaniami atmosferycznymi dotyczą najczęściej transformatorów pracujących w słupowych stacjach transformatorowych. Brak zabezpieczenia takiej stacji przed wpływem czynników atmosferycznych może być przyczyną przyspieszonej korozji lub zawilgocenia oleju spowodowanego nieszczelnością kadzi. Innymi przyczynami awarii są fabryczne wady materiałowe transformatora, jego praca w skrajnie niskich temperaturach oraz zwarcia wywołane przez zwierzęta. Stanowią one jednak niewielki procent przyczyn awarii transformatorów [1].

Uszkodzenia transformatorów, których przyczyną jest osłabienie lub starzenie się izolacji, wynikają z upływu czasu i dotyczą najczęściej transformatorów, które pracują w sieciach elektroenergetycznych od wielu lat. Na przyspieszenie tych procesów mają wpływ niewłaściwe warunki ich pracy. Dotyczy to przede wszystkim długotrwałego przeciążania transformatorów w miesiącach letnich, co powoduje przegrzewanie się uzwojeń, oraz przyspieszoną degradację izolacji. Podobny efekt występuje w przypadku dużych wahań temperatury oraz wilgotności powietrza [1].

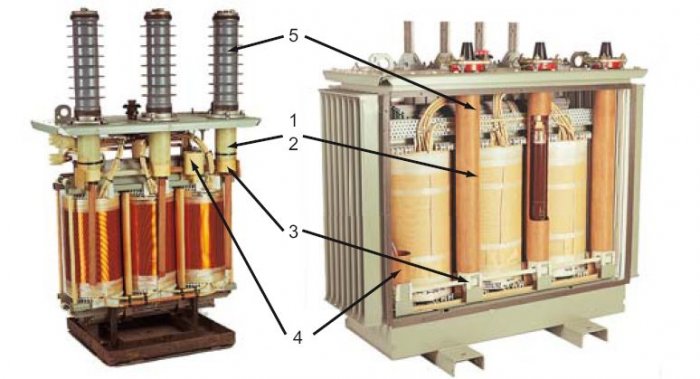

Budowa transformatorów

Transformatory stosowane w elektroenergetyce można podzielić w zależności od czynnika chłodzącego elementy czynne na:

transformatory suche – rdzeń i uzwojenie chłodzone jest powietrzem (oznaczenie A). Stosowane są w miejscach, gdzie wymagana jest mała masa urządzenia oraz zwiększone bezpieczeństwo przeciwpożarowe. Szczególnym wykonaniem są transformatory żywiczne, w których uzwojenia zalane są żywicą [2, 4]. Transformatory suche mają najczęściej chłodzenie powietrzne naturalne (oznaczenie AN) lub z wymuszonym obiegiem powietrza (oznaczenie AF),
transformatory gazowe – elementy transformatora umieszczone są w hermetycznej kadzi wypełnionej sześciofluorkiem siarki (SF6). Najbardziej istotną kwestią pod względem ochrony środowiska jest zachowanie szczelności kadzi w przypadku wewnętrznego zwarcia,
transformatory olejowe – rdzeń wraz z uzwojeniem zanurzone są w oleju mineralnym (oznaczenie O) lub syntetycznym niepalnym (oznaczenie L). Chłodzenie olejowe naturalne (oznaczenie O(L)N-AN) stosowane jest najczęściej w transformatorach o mocy do 4000 kVA. Natomiast do chłodzenia jednostek o mocy do 40 MVA stosuje się chłodzenie olejowe z wymuszonym obiegiem oleju za pomocą specjalnej pompy. W tym rozwiązaniu olej przechodzi przez specjalną chłodnicę z obiegiem wody lub powietrza (oznaczenie OF-W(A)F) [2, 4].

Rodzaje rdzeni transformatorów

Obwód magnetyczny transformatora rozdzielczego składa się najczęściej z trzech kolumn połączonych jarzmami. Buduje się także rdzenie pięciokolumnowe charakteryzujące się symetrycznym rozpływem strumienia magnetycznego. Z tego względu transformator z rdzeniem pięciokolumnowym ma ograniczone wymiary zewnętrzne w stosunku do jednostki trójkolumnowej o takiej samej mocy znamionowej [2, 4]. Kolumny zewnętrzne pełnią funkcję jarzm zamykających strumień magnetyczny i pozostają bez uzwojeń. Rdzenie wykonane są najczęściej z krzemowej blachy transformatorowej zimnowalcowanej o niskiej stratności, pokrytej izolacją nieorganiczną. „Schodkowy” przekrój kolumny rdzenia jest zbliżony do przekroju kołowego (fot. 1.). Ograniczenie strat jest możliwe dzięki zoptymalizowanej komputerowo liczbie „schodków”, uwzględniającej wypełnienie przekroju, i odpowiedniej gęstości strumienia magnetycznego.

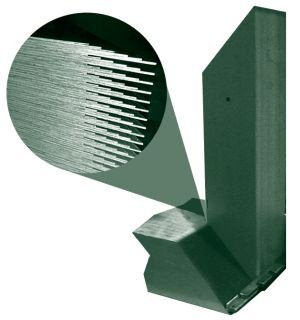

Blachy kolumnowe i jarzmowe w postaci skośnie ściętych na końcach pasów są starannie pakietowane. Blachy w miejscach styku pomiędzy kolumną i jarzmem cięte są pod odpowiednim kątem [4, 5]. Złożony rdzeń jest prasowany belkami mocującymi w taki sposób, aby zmniejszyć wibracje i ograniczyć do minimum hałas.

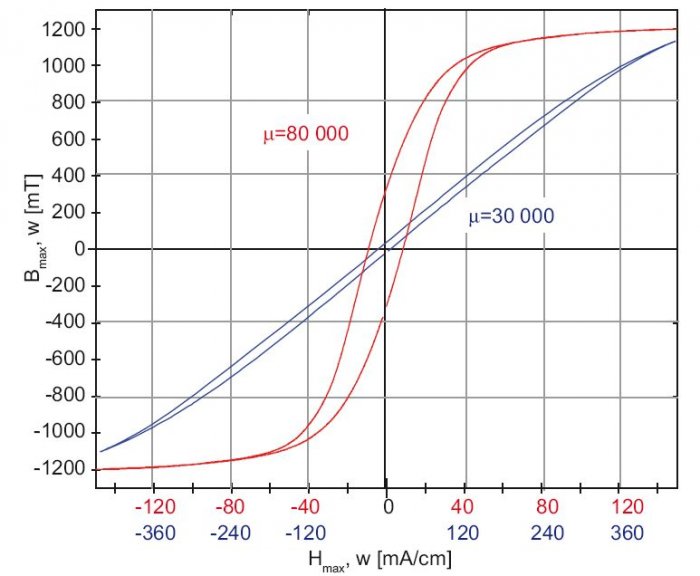

Głównym powodem strat jest grzanie się uzwojeń oraz rdzenia transformatora wywołanego zjawiskami występującymi w czasie jego przemagnesowywania. Pole powierzchni pętli histerezy magnetycznej jest proporcjonalne do ilości ciepła, jaka w pojedynczym cyklu przemagnesowania wydziela się w jednostkowej objętości ferromagnetyka. W celu minimalizacji strat w rdzeniu stosuje się odpowiednio cienkie blachy lub taśmy o wąskiej pętli histerezy magnetycznej i grubości rzędu 100 μm. Przykładowy przebieg pętli histerezy magnetycznej pokazano na rysunku 1.

Dalsze zmniejszenie poziomu hałasu i strat jałowych można uzyskać dzięki zastosowaniu konstrukcji rdzenia opartej na technologii „step-lap” (fot. 2.). Polega ona na specjalnym cięciu i zaplataniu jarzm i kolumn w taki sposób, aby zminimalizować szczeliny powietrzne na drodze strumienia magnetycznego i tym samym zmniejszyć reluktancje obwodu magnetycznego. Zastosowanie konstrukcji rdzenia opartej na technologii „step-lap” obniża wartość prądu jałowego, ograniczając problemy związane z kompensacją mocy biernej [4, 6]. Konstrukcja rdzenia jest istotnym czynnikiem wpływającym na sprawność transformatora. Geometryczne rozmieszczenie elementów rdzenia i dobrane materiały decydują o stratach jałowych i poziomie hałasu.

Uzwojenia

Uzwojenia transformatorów wykonane są najczęściej z miedzi elektrolitycznej, choć opcjonalnie stosowane jest aluminium. W przypadku transformatorów olejowych, uzwojenia dolne (niskiego napięcia) nawijane są cienką folią miedzianą lub kilkoma przewodami równoległymi o przekroju profilowym i izolacji papierowej. Uzwojenia górnego napięcia nawija się drutem o przekroju okrągłym o izolacji emaliowanej lub profilowym o izolacji papierowej. Między uzwojeniami znajdują się kanały olejowe zapewniające potrzebną cyrkulację oleju i odpowiednie chłodzenie. Umocowanie i konstrukcja uzwojeń zapewniają bardzo dobrą wytrzymałość dielektryczną oraz zwarciową. Przewody są izolowane papierem izolacyjnym lub podwójną warstwą emalii. Konstrukcja uzwojeń zapewnia bardzo dobrą wytrzymałość dielektryczną, w tym dużą odporność na prądy piorunowe oraz bardzo dobrą wytrzymałość na siły zwarciowe, zgodnie z wymaganiami normy PN-EN 60076-5:2009 [4, 6]. Niestety nie wszystkie transformatory dostępne na rynku przechodzą takie badania, czego przykładem może być transformator uszkodzony w wyniku wewnętrznego zwarcia przedstawiony na fotografii 3.

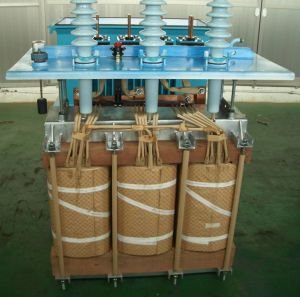

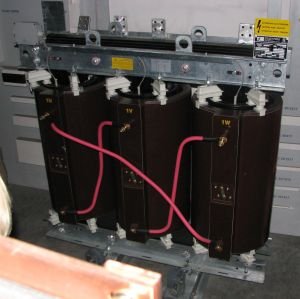

Natomiast w przypadku transformatorów suchych żywicznych uzwojenia dolnego napięcia nawijane są taśmą miedzianą lub kilkoma przewodami równoległymi o przekroju profilowym, o izolacji lakierowej klasy H. Taśmy są izolowane warstwą specjalnego kompozytu izolacyjnego, sklejającego sąsiednie zwoje. Zastosowanie tego typu uzwojeń daje dużą odporność na siły zwarciowe oraz przenikanie wilgoci i oparów substancji chemicznych, a także wysoką wytrzymałość dielektryczną. Uzwojenia górnego napięcia nawijane są drutami o przekroju okrągłym lub profilowym, o izolacji lakierowej klasy H. Do izolowania warstw uzwojenia używana jest najczęściej taśma szklana nasycona półutwardzonymi żywicami epoksydowymi (rowing). Po nawinięciu uzwojenie stanowi zwarty monolit o wysokiej wytrzymałości mechanicznej i elektrycznej [4, 5]. Po nawinięciu i utwardzeniu cewek są one zakładane i klinowane na kolumnach rdzenia, łączone w odpowiednie układy połączeń, a następnie montowane na podwoziu lub na życzenie w metalowych obudowach o odpowiednim stopniu ochrony IP. Przykładowe wykonanie transformatora przedstawiono na fotografii 4.

Energooszczędność

Transformatory, choć należą do maszyn o najwyższej spotykanej sprawności, wnoszą do sieci znaczące straty, szacowane tylko dla Europy na 50 - 60 TWh/ rok. Jedną z istotnych przyczyn takiego znaczącego udziału jest fakt, że energia elektryczna jest wielokrotnie (nawet 4 - 5 razy) na drodze od wytwórcy do użytkownika transformowana. Transformatory energooszczędne kosztują więcej, a trudne do uzasadnienia jest ponoszenie wyższych wydatków inwestycyjnych przy korzystaniu z krótkookresowych metod ewaluacji finansowej inwestycji [4, 7].

Transformatory energooszczędne, tak jak inne elementy sieci, należą do kategorii niezwykle trwałych składników majątku przedsiębiorstwa, w związku z czym inwestycja w majątek spółki dystrybucyjnej powinna uwzględniać także kryteria odległej perspektywy czasowej. Według takich kryteriów, wynikające z projektu „Supertrafo” stopy zwrotu w granicach 9,7 - 16,7 % i okresy zwrotu z inwestycji pomiędzy 6 a 10 lat uzasadniają wystarczająco ponoszenie wydatków na obniżanie strat w transformatorach rozdzielczych, których średni okres eksploatacyjny wynosi ponad 20 lat [4, 7]. Sposobem osiągnięcia tego jest zastosowanie taśm amorficznych do budowy rdzeni (fot. 5.). Taśmy te charakteryzują się wąskimi pętlami histerezy magnetycznej oraz małymi stratami na przemagnesowanie rdzenia. Niestety ich obróbka cieplna powoduje zmianę struktury materiału oraz zwiększa jego kruchość. Z tego względu są one wrażliwe na uszkodzenia mechaniczne. W wyniku projektu „Supertrafo” powstał prototyp transformatora amorficznego o mocy 400 kVA (15 400/420 V) (fot. 6.).

Nowe koncepcje zabezpieczeń

Jednym z ciekawszych rozwiązań jest transformator olejowy konwencjonalny, we wnętrzu którego znajduje się rozłącznik i 3 bezpieczniki (fot. 8.). Rozwiązanie TPC jest opatentowane przez firmę Transfix. Składa się z bezpieczników SN (1) z wybijakami (2), umieszczonych w izolowanych tubach (5) i połączonych z rozłącznikiem trójfazowym (3), który jest aktywowany w przypadku przepalenia się bezpiecznika. Uzupełnieniem tego układu jest czujnik zwarcia do masy (4), czuły na małe prądy, rzędu nawet 5 A, który w przypadku zwarcia aktywuje również rozłącznik (3). Ta oryginalna koncepcja bierze pod uwagę wszystkie typy zwarć sieci SN lub nn. Gwarantuje ona systematyczne rozłączenie trzech faz, bez względu na rodzaj uziemienia punktu zerowego [9].

Literatura

M. Kornatka, Awaryjność transformatorów SN/nn, „elektro.info” 7-8/2009.
W. Matulewicz, Maszyny elektryczne w elektroenergetyce, PWN, Warszawa 2005.
T. Bełdowski, H. Markiewicz, Stacje i urządzenia elektroenergetyczne, WNT, Warszawa 1998.
K. Kuczyński, Transformatory rozdzielcze w energetyce, „elektro.info” 7-8/2008.
Materiały firmy Żychlińskie Transformatory.
Materiały firmy ABB.
www.supertrafo.pl
http://seedt.ntua.gr
Materiały firmy Nowa Plus.
