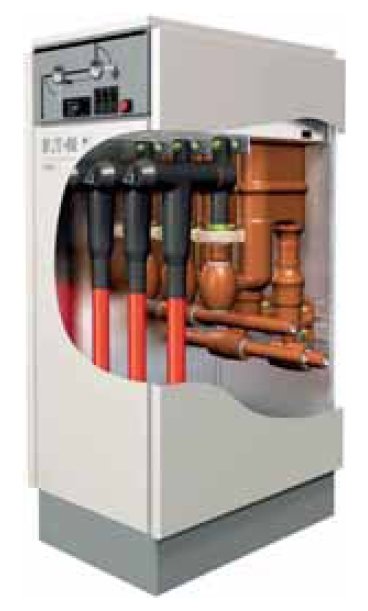

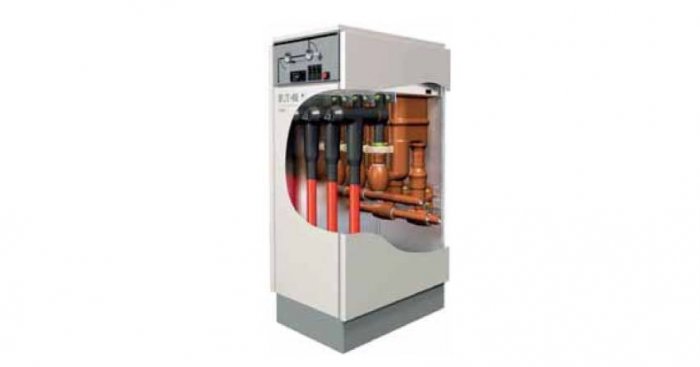

Pole wyłącznikowe rozdzielnicy z izolacją z żywicy epoksydowej typu SVS/08 [6]
Rozdzielnicą określa się zespół urządzeń elektroenergetycznych wraz z szynami zbiorczymi, połączeniami elektrycznymi, elementami izolacyjnymi, konstrukcją mechaniczną i osłonami, służący do rozdziału energii elektrycznej, jak również łączenia i zabezpieczania obwodów zasilających i odbiorczych.
Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe...
Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...
Straty w sieci energetycznej różnią się znacznie w poszczególnych krajach na całym świecie. Liczby wahają się od mniej niż 4% do ponad 20%. W większości krajów daje to możliwość znacznych oszczędności....
Straty w sieci energetycznej różnią się znacznie w poszczególnych krajach na całym świecie. Liczby wahają się od mniej niż 4% do ponad 20%. W większości krajów daje to możliwość znacznych oszczędności. Transformatory rozdzielcze są wykorzystywane do przekształcania energii elektrycznej ze średniego napięcia – poziomu, na którym energia jest przesyłana lokalnie i dostarczana do wielu odbiorców przemysłowych – do poziomu niskiego napięcia – zazwyczaj wykorzystywanego przez konsumentów indywidualnych...
Dystrybucja energii elektrycznej realizowana jest w wielu przypadkach rozległymi i rozproszonymi liniami napowietrznymi wysokiego i średniego napięcia. Dość powszechne w tego typu liniach zasilających...
Dystrybucja energii elektrycznej realizowana jest w wielu przypadkach rozległymi i rozproszonymi liniami napowietrznymi wysokiego i średniego napięcia. Dość powszechne w tego typu liniach zasilających są zwarcia doziemne, które – z uwagi na stosunkowo niską wartość prądów zwarciowych, wynikającą zarówno z izolowanego punktu neutralnego sieci średnich napięć oraz często wysokich rezystancji zwarcia – mogą trwać względnie długo.
Poszczególni producenci krajowi i zagraniczni oferują prefabrykowane rozdzielnice średniego napięcia różnego typu, które stanowią wyposażenie rozdzielni i stacji transformatorowych. Poszczególne typy rozdzielnic średniego napięcia różnią się między sobą w zależności od przeznaczenia, parametrów znamionowych oraz właściwości technicznych wynikających z zastosowanych rozwiązań konstrukcyjnych. Umożliwia to inwestorom i projektantom dobranie odpowiedniego rozwiązania, biorąc pod uwagę określone parametry techniczne i warunki eksploatacyjne. Uwzględnia się przy tym również możliwości finansowe i wymagania inwestora [1, 2].
Typy rozdzielnic średniego napięcia
W chwili obecnej najbardziej zaawansowane technologicznie są rozdzielnice średniego napięcia w izolacji gazowej – sześciofluorku siarki SF6. Tego typu rozwiązania są odporne na wpływ środowiska zewnętrznego i praktycznie nie wymagają zabiegów konserwacyjnych. Modułowa struktura elektronicznego systemu nadzoru i zwarta budowa stanowią o właściwym rozwiązaniu dla energetyki, budownictwa komercyjnego i przemysłu.
Zakres pól rozdzielnicy stanowią pola wyłącznikowe, rozłącznikowe i pomiarowe. Kable do rozdzielnicy podłączane są przez typowe adaptery łączone na wcisk z izolatorem przepustowym. Każdy moduł takiej rozdzielnicy może składać się z kilku pól, a ich liczba jest różna w zależności od producenta. Połączenie między modułami realizowane jest za pomocą izolowanego połączenia szynowego typu wtykowego. Taki sposób umożliwia konfigurację dowolnej rozdzielnicy, a system rozbudowy jest łatwy do przeprowadzenia i nie wymaga prac z gazem SF6 [2, 3].
Tańszą alternatywą są rozdzielnice SN w obudowie metalowej z izolacją powietrzną. Rozdzielnice te charakteryzują się wysoką uniwersalnością, co pozwala stosować je zarówno w tańszych systemach rozdzielczych rozłącznikowych, jak i w systemach wymagających zastosowania wyłączników. Pola rozdzielnicy składają się z przedziałów średniego i niskiego napięcia oddzielonych od siebie przegrodami. Sąsiadujące ze sobą pola rozdzielnicy są oddzielane od siebie przegrodami metalowymi, za wyjątkiem przedziału szyn zbiorczych, gdzie mogą zostać zainstalowane ogniotrwałe przegrody izolacyjne. W celu zwiększenia bezpieczeństwa obsługi stosowane są obecnie w rozdzielnicach następujące rozwiązania techniczne [2, 3]:
wszystkie pola wyposażone są w uziemniki,
wyłącznika lub rozłącznika nie da się zamknąć przy zamkniętym uziemniku,
badanie obecności napięcia jest przeprowadzane przy zamkniętych drzwiach rozdzielnicy,
okienka znajdujące się w drzwiach pozwalają sprawdzić pozycję łączników przy zamkniętych drzwiach.
Obecnie możemy spotkać również rozdzielnice, w których stosuje się żywicę epoksydową jako materiał izolacyjny obwodów pierwotnych wokół wszystkich elementów znajdujących się pod napięciem (rys. 1.), dzięki czemu fazy są odseparowane od siebie, co zapobiega powstawaniu łuku wewnętrznego. Dodatkowo wszystkie elementy obwodu pierwotnego są ze sobą połączone w gumowych tulejach, co zapewnia ten sam poziom izolacji dla wszystkich obwodów. Dotychczasowe badania w już eksploatowanych urządzeniach nie wykazały wpływu starzenia żywicy epoksydowej na właściwości izolacyjne użytych elementów [6].
Inną tendencją stosowaną w nowoczesnych rozdzielnicach SN jest stosowanie szyn zbiorczych wykonanych z rur miedzianych. Umożliwia to osiągnięcie optymalnego rozkładu pola elektrycznego, a co za tym idzie, zmniejszenie wymiarów pola rozdzielnicy. Stosowane wyłączniki w rozdzielnicach SN to obecnie głównie wyłączniki próżniowe, montowane na wysuwnym wózku. Mogą posiadać napęd ręczny lub silnikowy.
Biorąc pod uwagę miejsce zainstalowania, wyróżnia się rozdzielnice wnętrzowe i napowietrzne, przyścienne i wolno stojące, a ze względu na możliwość ich przemieszczania, dzieli się je na stacjonarne i przenośne. W zależności od możliwości dostępu do aparatów i osprzętu rozdzielnice można podzielić na rozdzielnice z dostępem jednostronnym i dwustronnym (od przodu i z tyłu). Innym kryterium podziału może być też sposób montażu aparatów i łączników w polu rozdzielnicy.

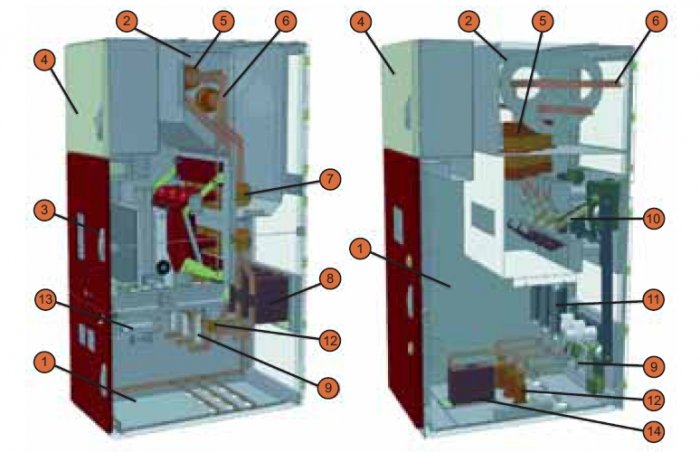

Z tego względu w rozdzielnicach jednoczłonowych (rys. 2.) wszystkie aparaty zamocowane są na stałe do konstrukcji rozdzielnicy. Jednak to rozwiązanie stwarza problemy związane z konserwacją i ewentualną naprawą, na co wpływ ma zwarta zabudowa rozdzielnicy. Z tego względu powstały konstrukcje dwuczłonowe, w których część aparatów montowana jest na stałe do konstrukcji rozdzielnicy, a pozostałe wysuwane są w postaci wózka (rys. 3.). Elementem wysuwanym jest najczęściej wyłącznik główny lub stycznik. W rozwiązaniu tego typu naprawa lub wymiana uszkodzonego elementu jest znacznie łatwiejsza i szybsza niż w konstrukcji jednoczłonowej. Obecnie dzięki zastosowaniu wyłączników próżniowych i typu SF6 różnice w komforcie eksploatacji zaczynają się zacierać.
Zarządzanie i nadzór
Steroawnie i nadzór nad pracą nowoczesnej rozdzielnicy mogą być realizowane w sposób zdalny. Ogranicza to znacznie możliwe przerwy w zasilaniu, gdyż zwarcie jest szybko wykrywane i usuwane. W łatwy sposób można przekonfigurować układ i przeanalizować jego obciążenie. Możliwe jest także prowadzenie rejestracji jakości napięcia zasilającego. Jednostka zdalnego sterowania może realizować również funkcje monitorowania pracy wskaźników przepływu prądów zwarciowych, ciśnienia gazu SF6 oraz wartości prądów po stronie pierwotnej, oraz prądów i napięć po stronie wtórnej transformatora rozdzielczego. Rozdzielnice mogą być przystosowane do różnych standardów komunikacyjnych [2, 3]. Komunikacja bezprzewodowa jest realizowana najczęściej za pomocą modemu GSM lub radiowego, choć można już spotkać rozwiązania z WiFi. Inna możliwość to komunikacja za pomocą standardów przewodowych typu Ethernet, RS-485 lub wbudowanego modemu telekomunikacyjnego DSL.
Literatura
H. Markiewicz, Urządzenia elektroenergetyczne, WNT, Warszawa 2001.
K. Kuczyński, Rozdzielnice średniego napięcia – podstawowe konstrukcje i właściwości techniczne, „elektro.info” 9/2007, s. 22 - 23.
