Uproszczony projekt rozdzielnicy potrzeb własnych pomieszczenia zespołu spalinowo-elektrycznego

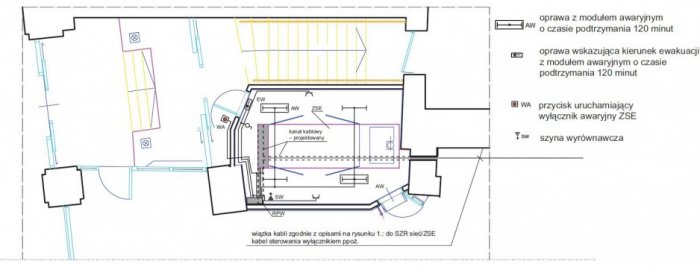

Plan instalacji w pomieszczeniu ZSE

Plan instalacji w pomieszczeniu ZSE

W budynku zostało wydzielone pomieszczenie do instalacji Zespołu Spalinowo-Elektrycznego (ZSE), oddalone od Rozdzielnicy Zasilania Awaryjnego (RZA) o 260 m, liczone wzdłuż linii kablowej zasilania awaryjnego. Pomieszczenie ZSE zostało wykonane zgodnie z projektem konstrukcyjnym i projektem instalacji sanitarnych, który obejmuje czerpnie powietrza, wyrzutnię oraz wentylację. Projekt konstrukcyjny oraz projekt sanitarny stanowią osobne opracowania. Z uwagi na wydzielenie pomieszczenia adaptowanego na potrzeby instalacji ZSE, należy w nim wykonać instalację potrzeb własnych, która obejmie potrzeby własne ZSE, oświetlenie oraz układy automatyki sterowania wentylacją i sterowania przepustnicami (żaluzjami czerpni powietrza i wyrzutni).

Zobacz także

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem,...

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem, gdzie są one garażowane. Ponieważ podczas ładowania akumulatorów wydobywa się wodór, który z powietrzem tworzy mieszaninę wybuchową, w celu zneutralizowania zagrożeń zastosowany został system detekcji stężenia wodoru, współpracujący z wentylatorem wyciągowym. Podobne rozwiązanie może zostać przyjęte...

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest...

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest wykonana przewodami 3×70 AFl-6 rozwieszonymi na słupach wirowanych.

Uproszczony projekt zasilania osiedla mieszkaniowego

Uproszczony projekt zasilania osiedla mieszkaniowego Uproszczony projekt zasilania osiedla mieszkaniowego

W rozdzielnicach głównych poszczególnych budynków należy projektować układ pomiarowy do pomiaru mocy czynnej oraz mocy biernej indukcyjnej. Pomiar zużytej energii przez poszczególnych lokatorów należy...

W rozdzielnicach głównych poszczególnych budynków należy projektować układ pomiarowy do pomiaru mocy czynnej oraz mocy biernej indukcyjnej. Pomiar zużytej energii przez poszczególnych lokatorów należy projektować w układzie bezpośrednim. Liczniki energii elektrycznej instalować na klatkach schodowych w miejscu dogodnym do eksploatacji, umożliwiającym odczyt kontrolny wskazania.

Podstawa opracowania

  • PN-IEC 60364 Instalacje elektryczne w obiektach budowlanych.
  • PN-86/E 05003-1, -3, -4 Instalacje odgromowe w obiektach budowlanych.
  • N-SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
  • Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002, poz. 690 oraz DzU nr 109/2004, poz. 1156). Rozporządzenie obowiązywało w dniu złożenia artykułu do druku. W najbliższym czasie planowana jest jego zmiana (projekt został złożony do Rady Europy).
  • Projekt konstrukcyjny posadowienia zespołu spalinowo-elektrycznego.
  • Projekt wentylacji pomieszczenia zespołu spalinowo-elektrycznego.
  • Uzgodnienia z użytkownikiem podczas wizji lokalnej w obiekcie.
  • Uzgodnienia z rzeczoznawcą ds. zabezpieczeń ppoż. oraz rzeczoznawcą ds. bhp.

Opis projektowanej instalacji

Układ zasilania awaryjnego należy wykonać zgodnie z rysunkiem 1. Zespół spalinowo-elektryczny (ZSE) o mocy 440 kVA (moc zespołu została określona przez inwestora) należy zainstalować w miejscu wskazanym na rysunku 4. Instalację ZSE należy przeprowadzić zgodnie z wymaganiami projektu budowlano-konstrukcyjnego, który stanowi osobne opracowanie, oraz DTR producenta. W pomieszczeniu ZSE należy zainstalować Rozdzielnicę Potrzeb Własnych (RPW) wykonaną zgodnie z rysunkiem 2. i rysunkiem 3.

RPW służy do zasilania pomieszczenia ZSE oraz potrzeb własnych ZSE. Zainstalowany w niej układ automatyki po zaniku napięcia w sieci elektroenergetycznej przełącza zasilanie instalacji elektrycznej zasilanej z RWP na zasilanie z ZSE oraz odłącza zasilanie potrzeb własnych ZSE. Po powrocie napięcia z sieci elektroenergetycznej następuje automatyczne przełączenie na zasilanie z sieci elektroenergetycznej. Od chwili powrotu napięcia w sieci elektroenergetycznej, ZSE pracuje na biegu jałowym przez około 3 minuty, w celu wychłodzenia generatora. W tym czasie wentylatory oraz sterowniki Belimo przeznaczone do sterowania położeniem żaluzji czerpni powietrza i wyrzutni w pomieszczeniu ZSE, są zwolnione (przepustnice są otwarte). Ich unieruchomienie następuje automatycznie z chwilą wyłączenia ZSE (przepustnice automatycznie zamykają się). Plan instalacji w pomieszczeniu ZSE przedstawia rysunek 4. Elektroenergetyczną linię kablową zasilania awaryjnego należy wykonać kablem 4×[2×YKXS 185] + YKXSżo 185.

Układ automatyki SZR sieć/ZSE jest wyposażony w blokadę elektryczną i mechaniczną uniemożliwiającą podanie napięcia z pracującego ZSE do sieci elektroenergetycznej. Z układu automatyki SZR sieć/ZSE należy wyprowadzić kabel zasilania rozdzielnicy potrzeb własnych (RPW) pomieszczenia ZSE (rys. 1.) typu YKYżo 5×16.

Obliczenia

Dobór przewodów na długotrwałą obciążalność prądową i przeciążalność:

Kabel zasilania awaryjnego:

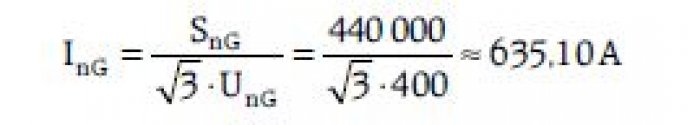

Zgodnie z DTR producenta prąd znamionowy zabezpieczenia głównego ZSE, In=630 A (In=IB), zatem:

gdzie:

In – znamionowa wartość prądu zabezpieczenia, w [A],

Iz – wymagana długotrwała dopuszczalna obciążalność prądowa przewodu, w [A],

k2 – współczynnik krotności prądu znamionowego zabezpieczenia, przy którym zapewnione jest zadziałanie zabezpieczenia w określonym czasie, w [-],

InG – prąd znamionowy generatora ZSE, w [A],

UnG – napięcie znamionowe generatora ZSE, w [V],

IB – spodziewany prąd obciążenia, w [A].

Na podstawie normy PN-IEC 60364-5-523, warunki spełni kabel 4×[2×YKXS 120] + YKXSżo 120, dla którego Iz=2⋅399⋅0,8=638,40 A, jednak ze względu na dopuszczalny spadek napięcia należy przyjąć kabel 4×[2×YKXS 185] + YKXSżo 185.

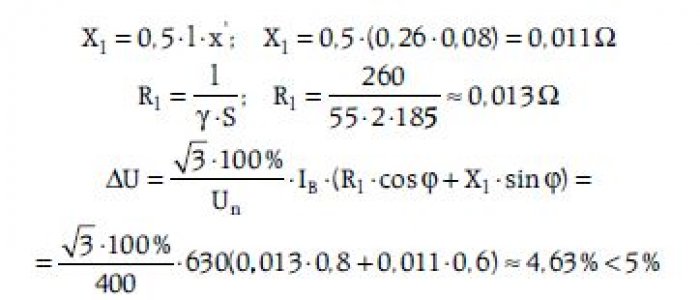

Sprawdzenie dobranego kabla z warunku spadku napięcia:

gdzie:

x’ – jednostkowa reaktancja indukcyjna kabla, w [Ω/km],

Xl – reaktancja indukcyjna linii kablowej, w [Ω],

Rl – rezystancja linii kablowej, w [Ω],

ΔU – spadek napięcia, w [%],

cosϕ – współczynnik mocy (w tym przypadku określony przez inwestora w odniesieniu do mocy zapotrzebowanej przez RZA), w [-], (cosϕ=0,8):

Sprawdzanie samoczynnego wyłączenia przy zwarciu w szafie SZR sieć/ZSE, przy zasilaniu z ZSE:

gdzie:

Xk1G – reaktancja indukcyjna generatora ZSE dla zwarć jednofazowych, w [Ω],

RkG – rezystancja generatora ZSE, w [Ω],

n – krotność prądu znamionowego gwarantowana przez producenta ZSE podczas zwarć na zaciskach generatora w czasie t≤10 s,

UnG – napięcie znamionowe generatora, w [kV],

SnG – znamionowa moc pozorna generatora ZSE, w [MVA],

Zk1 – impedancja obwodu zwarciowego dla zwarć jednofazowych, w [Ω],

Ochrona przeciwporażeniowa przez samoczynne wyłączenie przy zasilaniu z ZSE zostanie zachowana. W celu zwiększenia bezpieczeństwa w pomieszczeniu rozdzielnicy systemu zasilania awaryjnego, należy zastosować połączenia wyrównawcze. Wymagany przekrój przewodów wyrównawczych:

gdzie:

γ – konduktywność przewodu, w [m/(Ωmm2)],

Ia – prąd o wartości zapewniającej samoczynne wyłączenie zasilania w czasie nie dłuższym od podanego w zeszycie 41. normy PN-IEC 60364,

l – długość największego odcinka przewodu wyrównawczego, w [m].

Zgodnie z wymaganiami normy PN-IEC 60364, należy przyjąć przewód LgYżo 25.

Kabel potrzeb własnych (zasilania RPW):

Bilans mocy:

Bilans mocy potrzeb własnych ZSE oraz pomieszczenia, w którym zostanie on zainstalowany:

  • potrzeby własne ZSE według DTR producenta: 3000 VA,
  • oświetlenie pomieszczenia ZSE: 4×2×36+8=296 VA,
  • gniazdka remontowe pomieszczenia ZSE: 600 VA,
  • wentylacja pomieszczenia ZSE według projektu branży sanitarnej: 1000 VA,
  • siłowniki Belimo do sterowania położeniem żaluzji czerpni powietrza, oraz wyrzutni według projektu instalacji sanitarnych: 100 VA.

Razem moc zapotrzebowana przez RPW: SPW=4996 VA.

Do dalszych obliczeń zostanie przyjęta moc zapotrzebowana przez RPW: SPW=5000 VA:

gdzie:

SPW – moc pozorna potrzeb własnych ZSE oraz pomieszczenia, w którym zostanie on zainstalowany, w [VA],

Warunki spełnia kabel YKXSżo 5×4.

Sprawdzenie dobranego kabla potrzeb własnych z warunku spadku napięcia:

Sprawdzenie samoczynnego wyłączenia w rozdzielnicy potrzeb własnych:

Warunek samoczynnego wyłączenia nie zostanie spełniony.

Należy zatem zwiększyć przekrój kabla do 16 mm2 oraz ze względu na zapewnienie wybiórczości działania zabezpieczeń instalowanych w RPW, w szafie SZR sieć/ZSE zainstalować zabezpieczenie R303.50:

Warunek spełniony.

Dobór przewodu zasilającego obwody RPW z ZSE na warunki zwarciowe (zabezpieczenie DOII gG 50):

gdzie:

I2tw – całka Joule’a wyłączenia bezpiecznika topikowego, w [A2s],

x”d – względna wartość reaktancji podprzejściowej wzdłużnej generatora, w [-],

S – przekrój przewodu, w [mm2],

Zk3G – impedancja generatora dla zwarć symetrycznych w stanie podprzejściowym, w [Ω],

k – jednosekundowa dopuszczalna gęstość prądu zwarciowego, w [A/mm2],

ZT – impedancja transformatora (tabela Z3. „Poradnik projektanta elektryka”, J. Wiatr, M. Orzechowski, DW Medium, Warszawa 2008), w [Ω].

Sprawdzenie samoczynnego wyłączenia podczas zwarć w instalacji pomieszczenia ZSE przy zasilaniu z ZSE:

Wszystkie obwody projektowanej instalacji w ramach pomieszczenia ZSE zostaną wykonane przewodem YDYżo 3×2,5 lub YDYżo 4×2,5, dlatego wystarczające jest sprawdzenie warunku samoczynnego wyłączenia w najdłuższym obwodzie zabezpieczonym wyłącznikiem nadprądowym typu S301C10 (obliczenia powinny dotyczyć wszystkich obwodów; w tekście wprowadzono uproszczenie stosowane w praktyce w przypadku wielu obwodów wykonywanych przewodem o takim samym przekroju oraz zabezpieczonych bezpiecznikami topikowymi lub wyłącznikami nadprądowymi tego samego typu – w tym także o takiej samej charakterystyce):

Należy uznać, że warunek samoczynnego wyłączenia przy zasilaniu z ZSE zostanie spełniony.

Sprawdzenie samoczynnego wyłączenia w instalacji pomieszczenia ZSE przy zasilaniu z sieci elektroenergetycznej:

Należy uznać, że warunek samoczynnego wyłączenia przy zasilaniu z sieci elektroenergetycznej zostanie spełniony.

Uwagi końcowe

  • Montaż i uruchomienie ZSE oraz układu automatyki SZR sieć/ZSE należy wykonać zgodnie z DTR producenta.
  • Dodatkowe wyposażenie SZR sieć/ZP, przedstawione na rysunku 1., wykonuje serwis dostawcy ZSE. Podczas prac instalacyjnych należy ułożyć kable, pozostawiając 2-metrowy zapas kabla OWYżo 5×16 przy ZSE oraz przy szafie automatyki SZR sieć/ZSE. Podobna uwaga dotyczy przewodów sterujących stycznikami, których typ należy przyjąć zgodnie z DTR producenta ZSE i po ułożeniu pozostawić po 2 m zapasu przy tablicy przyłączy ZSE i szafie SZR sieć/ZP.
  • W pomieszczeniu ZSE należy wykonać Szynę Wyrównawczą (SW), którą trzeba uziemić. Rezystancja uziemienia musi spełniać warunek: RB≤5 Ω. Sposób wykonania uziemienia należy uzgodnić z inwestorem podczas prac instalacyjnych.
  • Zacisk neutralny generatora ZSE należy połączyć z SW.
  • Po wykonaniu prac instalacyjnych należy przeprowadzić pomiary oraz próby odbiorcze określone w DTR producenta oraz normie PN-IEC 60361-6-61.
  • Miejsce instalacji przycisku uruchamiającego wyłącznik awaryjny ZSE należy uzgodnić z inwestorem podczas wykonywania prac instalacyjnych.
  • Zasilanie wyłącznika awaryjnego ZSE należy wykonać przewodem o odporności ogniowej nie mniejszej niż 90 minut, np. przewodem NKGs 2×2,5.
  • W pomieszczeniu ZSE wszystkie dostępne obce części przewodzące należy objąć połączeniami wyrównawczymi wykonanymi przewodem LgYżo 25.
