Transformatory rozdzielcze w energetyce

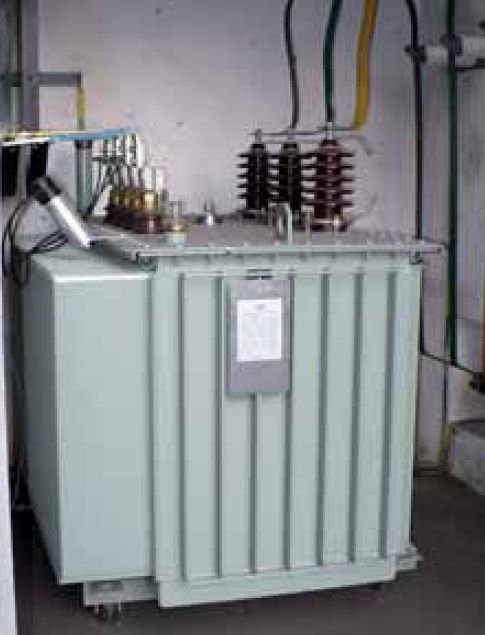

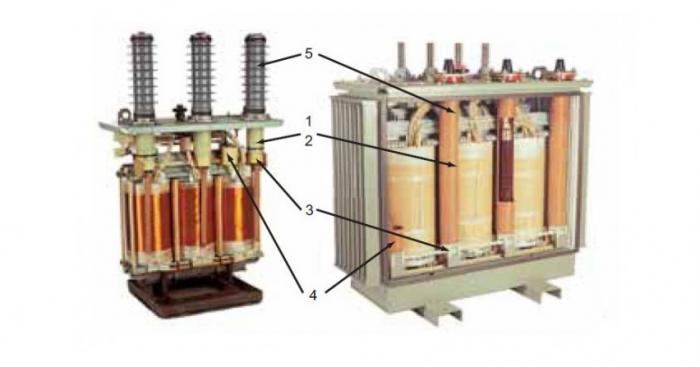

Transformator olejowy typu TPC [8]

Transformator olejowy typu TPC [8]

Transformatory to statyczne maszyny elektryczne służące do przetwarzania energii elektrycznej. Stosuje się je do podwyższania lub obniżania napięcia w sieciach elektroenergetycznych. Znajdują one również zastosowanie w zasilaczach UPS, napędach przekształtnikowych i wielu innych urządzeniach. Jedną z wad transformatorów są ich straty własne, które w skali całej sieci dystrybucyjnej i przesyłowej są dość znaczne. Współczesne technologie umożliwiają budowę transformatorów o minimalnych stratach oraz małych wymiarach, co jest istotne przy budowie stacji elektroenergetycznej ze względu na mniejszą powierzchnię konieczną pod jej budowę.

Zobacz także

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego...

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego zidentyfikowane pomiarowo w różnych pomieszczeniach zlokalizowanych nad lub obok rozdzielni SN/nn. Głównym celem artykułu jest zaprezentowanie metod ograniczania natężenia pola magnetycznego poprzez stosowanie ekranów magnetycznych lub odpowiedniej konfiguracji szyn w rozdzielniach niskiego...

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia...

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia takich transformatorów pod napięcie stał się problemem.

Elektroenergetyczne stacje rozdzielcze SN/nn

Elektroenergetyczne stacje rozdzielcze SN/nn Elektroenergetyczne stacje rozdzielcze SN/nn

Elektroenergetyczne stacje rozdzielcze SN budowane są na moc znamionową Sn ≤ 1000 kVA. W zależności od przeznaczenia, rozróżnia się stacje miejskie, przemysłowe, wiejskie oraz specjalnego przeznaczenia....

Elektroenergetyczne stacje rozdzielcze SN budowane są na moc znamionową Sn ≤ 1000 kVA. W zależności od przeznaczenia, rozróżnia się stacje miejskie, przemysłowe, wiejskie oraz specjalnego przeznaczenia. Produkowane są stacje budynkowe oraz słupowe.

Na rynku możemy spotkać transformatory o mocach znamionowych od 2 do nawet 30 000 kVA. W praktyce można spotkać również transformatory większych mocy. Najczęściej są one produkowane do podłączenia instalacji jedno- lub trójfazowych w wykonaniu wnętrzowym, lub napowietrznym.

Budowa transformatorów

Transformatory stosowane w elektroenergetyce można podzielić w zależności od czynnika chłodzącego elementy czynne na:

  • transformatory suche – rdzeń i uzwojenie chłodzone jest powietrzem (A). Stosowane są w miejscach, gdzie wymagana jest mała masa urządzenia oraz zwiększone bezpieczeństwo przeciwpożarowe. Szczególnym wykonaniem są transformatory żywiczne, w których uzwojenia zalane są żywicą. W tym przypadku przekładki z tworzywa sztucznego i gumowe wkładki redukują wibracje występujące pomiędzy rdzeniem a uzwojeniami, a tym samym redukują szum generowany przez transformator. Charakteryzują się jednak większymi wymiarami w stosunku do transformatorów olejowych dla tej samej mocy znamionowej i w wykonaniu do stosowania na zewnątrz budynku [1]. Transformatory suche mają najczęściej chłodzenie powietrzne naturalne (AN) lub z wymuszonym obiegiem powietrza (AF),
  • transformatory gazowe – elementy transformatora umieszczone są w hermetycznej kadzi wypełnionej sześciofluorkiem siarki (SF6) [2]. Najbardziej istotną kwestią pod względem ochrony środowiska jest zachowanie szczelności kadzi w przypadku wewnętrznego zwarcia,
  • transformatory olejowe – rdzeń z uzwojeniem jest zanurzony w oleju mineralnym (O) lub syntetycznym niepalnym (L). Chłodzenie olejowe naturalne (O(L)N-AN) jest stosowane najczęściej w transformatorach o mocy do 1600 kVA. Natomiast do chłodzenia jednostek o mocy do 40 MVA stosuje się chłodzenie olejowe z wymuszonym obiegiem oleju za pomocą pompy. W tym rozwiązaniu olej przechodzi przez specjalną chłodnicę z obiegiem wody lub powietrza (OF-W(A)F) [2]. Tego typu konstrukcje wymagają budowy koryt odprowadzających rozlany olej lub innych konstrukcji służących do ograniczania zagrożenia pożarowego. Kadzie transformatorów są wykonane z blachy, jest to konstrukcja spawana, odpowiednio wzmocniona, zapewniająca wymaganą wytrzymałość mechaniczną. Odprowadzenie ciepła odbywa się przez radiatory lub falę na bokach kadzi. Przy zmianach temperatury podczas pracy transformatora olej zmienia swoją objętość, powodując wzrost lub spadek jego poziomu w konserwatorze, a w transformatorach hermetycznych (rozdzielczych) wzrost lub spadek ciśnienia wewnątrz kadzi – zmiany objętości oleju są możliwe dzięki elastyczności ścianek falistych kadzi [3].

Dalsze zmniejszenie poziomu hałasu i strat jałowych uzyskuje się dzięki zastosowaniu konstrukcji rdzenia opartej na technologii „step-lap”. Polega ona na specjalnym cięciu i zaplataniu jarzm i kolumn w taki sposób, aby zminimalizować szczeliny powietrzne na drodze strumienia magnetycznego i tym samym zmniejszyć reluktancje obwodu magnetycznego. Zastosowanie konstrukcji rdzenia opartej na technologii „step-lap” obniża wartość prądu jałowego, ograniczając problemy związane z kompensacją mocy biernej [4].

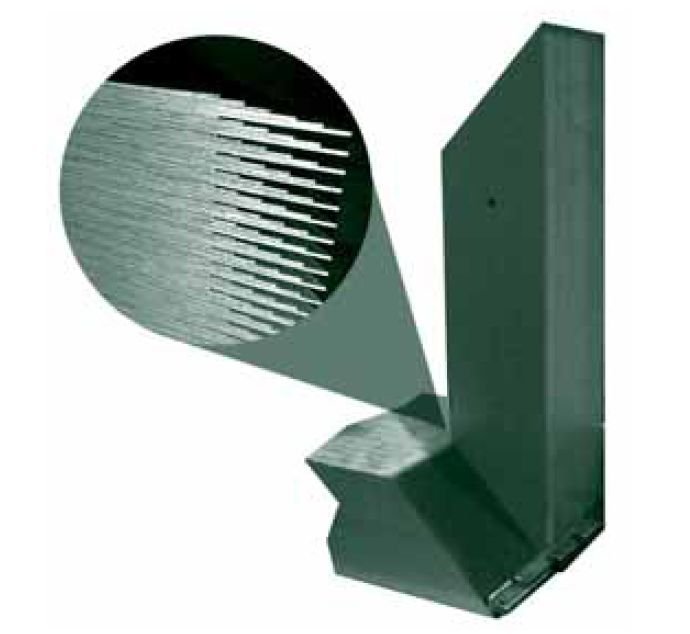

Konstrukcja rdzenia jest istotnym czynnikiem wpływającym na sprawność transformatora. Geometryczne rozmieszczenie elementów rdzenia i dobrane materiały decydują o stratach jałowych i poziomie hałasu. Do konstrukcji rdzenia jest stosowana blacha krzemowa zimnowalcowana o dużej przenikalności magnetycznej. Jest ona cięta poprzecznie z blachy i składana w pakiety kolumn i jarzm. Wykonywanie tych czynności odbywa się na stanowiskach automatycznych, co zapewnia wysoką dokładność wymiaru oraz dużą wartość współczynnika wypełnienia i niskie straty [4].

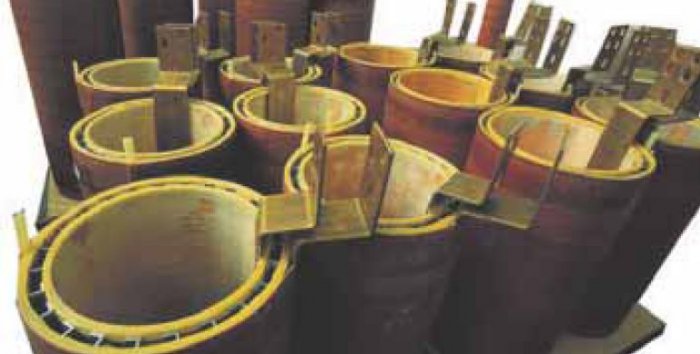

Uzwojenia

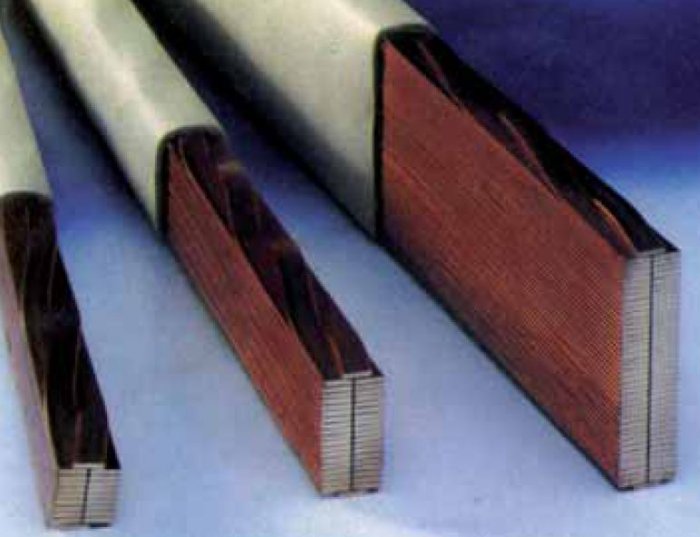

Uzwojenia transformatorów wykonane są najczęściej z miedzi elektrolitycznej, choć spotyka się transformatory z uzwojeniami wykonanymi z aluminium. W przypadku transformatorów olejowych uzwojenia dolne nawijane są cienką folią miedzianą lub kilkoma przewodami równoległymi o przekroju profilowym w izolacji papierowej (fot. 3.). Uzwojenia górnego napięcia nawija się drutem o przekroju okrągłym w izolacji emaliowanej lub profilowym w izolacji papierowej. Między uzwojeniami znajdują się kanały olejowe zapewniające potrzebną cyrkulację oleju i odpowiednie chłodzenie.

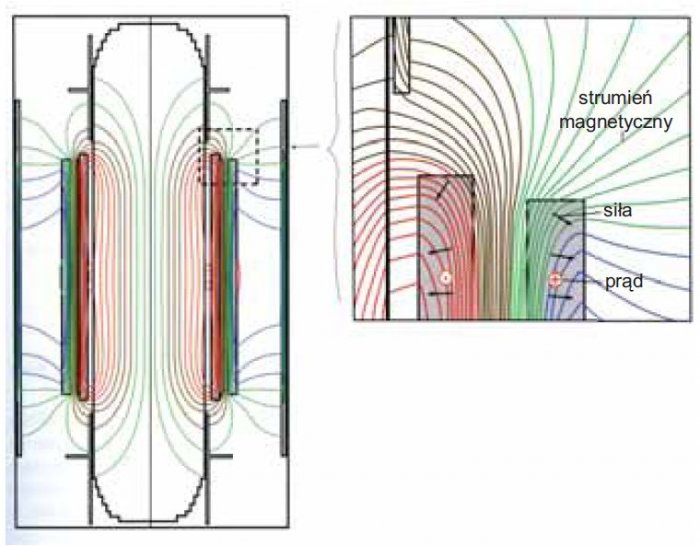

Umocowanie i konstrukcja uzwojeń wpływają na bardzo dobrą wytrzymałość dielektryczną oraz zwarciową. Przewody są izolowane papierem izolacyjnym lub podwójną warstwą emalii. Konstrukcja uzwojeń zapewnia bardzo dobrą wytrzymałość dielektryczną, w tym dużą odporność piorunową, oraz bardzo dobrą wytrzymałość na siły zwarciowe, zgodnie z wymaganiami normy PN-EN 60076-5 [4].

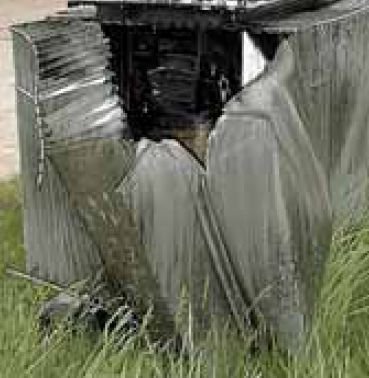

Niestety nie wszystkie transformatory dostępne na rynku przechodzą takie badania, czego przykładem może być transformator uszkodzony w wyniku wewnętrznego zwarcia przedstawiony na fotografii 4.

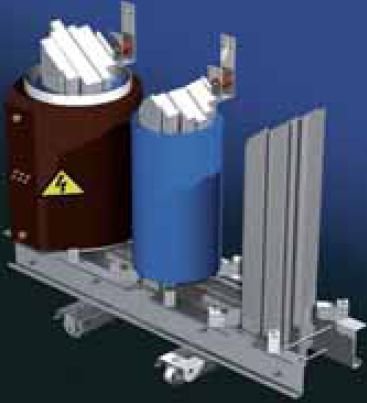

Natomiast w przypadku transformatorów suchych żywicznych uzwojenia dolnego napięcia nawijane są taśmą miedzianą lub kilkoma przewodami równoległymi o przekroju profilowym, w izolacji lakierowej klasy H. Taśmy są izolowane warstwą specjalnego kompozytu izolacyjnego, sklejającego sąsiednie zwoje. Zastosowanie tego typu uzwojeń daje dużą odporność na siły zwarciowe oraz przenikanie wilgoci i oparów substancji chemicznych, a także zapewnia wysoką wytrzymałość dielektryczną.

Uzwojenia górnego napięcia nawijane są drutami o przekroju okrągłym lub profilowym, w izolacji lakierowej klasy H. Do izolowania warstw uzwojenia używana jest najczęściej taśma szklana nasycona półutwardzonymi żywicami epoksydowymi (rowing). Po nawinięciu uzwojenie stanowi zwarty monolit o dużej wytrzymałości mechanicznej i elektrycznej [3]. Po nawinięciu i utwardzeniu cewek są one zakładane i klinowane na kolumnach rdzenia, łączone w odpowiednie układy połączeń, a następnie montowane na podwoziu lub w metalowych obudowach o odpowiednim stopniu ochrony. Kolejne etapy wykonywania uzwojenia przedstawiono na fotografii 5. i fotografii 6.

Regulacja napięcia

Zmiany obciążeń w sieci występują regularnie w określonych porach doby. Wartości tych zmian są różne w ciągu całego roku w zależności od pory roku. W celu zapewnienia odchyleń napięcia na poziomie kilku procent stosuje się zmianę przekładni transformatora. Dzięki temu możemy utrzymać stałe napięcie po stronie wtórnej transformatora przy zmianach napięcia zasilania lub regulować napięcie po stronie wtórnej przy stałym napięciu pierwotnym. Obecnie stosuje się różne przełączniki zaczepów, w zależności od rodzaju potrzebnej regulacji: pod obciążeniem lub w stanie beznapięciowym. W przypadku najpopularniejszych olejowych transformatorów rozdzielczych przełącznik zaczepów jest wbudowany w kadź transformatora i napędzany ręcznie lub silnikiem, w zależności od rodzaju i wielkości transformatora.

Regulacja napięcia w stanie beznapięciowym znajduje zastosowanie w układach, w których konieczność zmiany przekładni występuje rzadko. Przykładem mogą być sieci miejskie lub wiejskie, w których znaczące zmiany obciążeń następują w okresie jesienno-zimowym. Przełączanie zaczepów następuje w stanie beznapięciowym, co stanowi pewne ograniczenie stosowania tej metody [2].

Inną metodą jest regulacja napięcia pod obciążeniem, w której uzwojenie pierwotne dla każdej fazy transformatora składa się z dwóch połączonych szeregowo uzwojeń: stałego i regulacyjnego. Przełączanie zaczepów musi odbywać się bez przerwy, a zwoje regulacyjne nie mogą być zwierane bezpośrednio w czasie przełączania. Z tego względu na czas przełączania włącza się dodatkowe dławiki lub rezystory ograniczające prąd w zwartym, w czasie przełączania, uzwojeniu regulacyjnym.

Rozwiązania energooszczędne

Transformatory, choć należą do maszyn o najwyższej spotykanej sprawności, wnoszą do sieci całkiem znaczące straty, szacowane na 50 - 60 TWh/rok dla samej tylko Europy. Jedną z istotnych przyczyn takiego znaczącego udziału jest fakt, że energia elektryczna jest wielokrotnie (nawet 4 - 5 razy) na drodze od producenta do użytkownika transformowana. Większość europejskich spółek dystrybucyjnych godzi się na straty w eksploatowanych transformatorach rozdzielczych. Transformatory energooszczędne kosztują więcej, a trudne do uzasadnienia jest ponoszenie wyższych wydatków inwestycyjnych przy korzystaniu z krótkookresowych metod ewaluacji finansowej inwestycji [6].

Transformatory energooszczędne, tak jak inne elementy sieci, należą do kategorii niezwykle „żywotnych” składników majątku trwałego przedsiębiorstwa, a zatem inwestycja w majątek spółki dystrybucyjnej powinna brać pod uwagę także kryteria odległej perspektywy czasowej. Według takich kryteriów wynikające z projektu „Supertrafo” wewnętrzne stopy zwrotu w granicach 9,7 - 16,7% i okresy zwrotu z inwestycji pomiędzy 6 a 10 lat uzasadniają wystarczająco ponoszenie wydatków na obniżanie strat w transformatorach rozdzielczych, których średni okres eksploatacyjny wynosi ponad 20 lat [6]. Sposobem na ograniczenie strat jest zastosowanie taśm amorficznych do budowy rdzeni (fot. 7.). Taśmy te charakteryzują się wąskimi pętlami histerezy magnetycznej oraz małymi stratami na przemagnesowanie rdzenia. Niestety ich obróbka cieplna powoduje zmianę struktury materiału oraz zwiększa jego kruchość. Z tego względu są one bardzo wrażliwe na uszkodzenia mechaniczne.

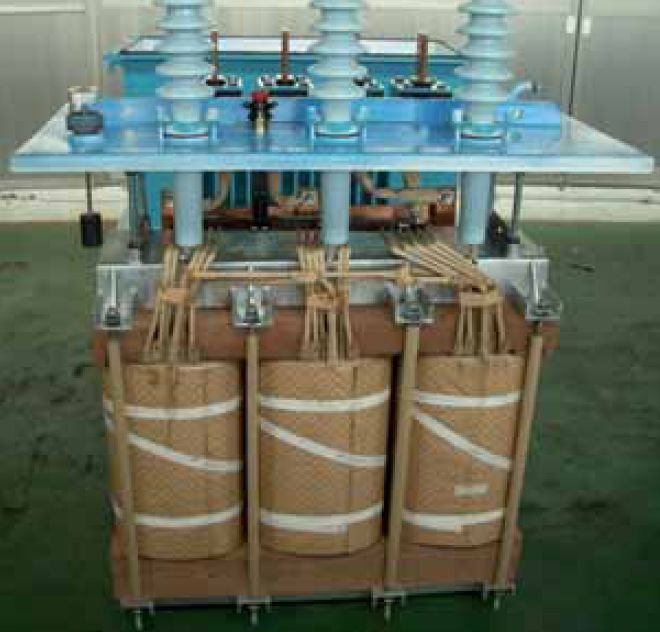

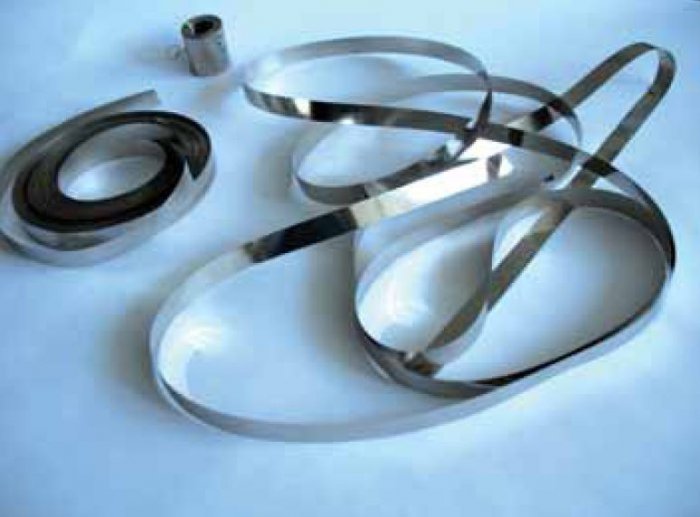

W wyniku projektu „Supertrafo” powstał prototyp transformatora amorficznego o mocy 400 kVA (15/0,42 kV) przedstawiony na fotografii 8.

Nowe koncepcje zabezpieczeń

Jednym z ciekawszych rozwiązań jest transformator olejowy konwencjonalny, we wnętrzu którego znajduje się rozłącznik i 3 bezpieczniki (fot. 10.). TPC jest konstrukcją opatentowaną przez firmę Transfix, która składa się z transformatora wraz z bezpiecznikami SN (1) z wybijakami (2) umieszczonymi w izolowanych tubach (5) i połączonych z rozłącznikiem trójfazowym (3), który jest aktywowany w przypadku przepalenia się bezpiecznika. Uzupełnieniem tego układu jest czujnik zwarcia do masy (4), czuły na małe prądy od 5 A, który w przypadku zwarcia aktywuje również rozłącznik (3). Ta oryginalna i prosta koncepcja opiera się na powszechnie sprawdzonych i pewnych doświadczeniach elektrotechnicznych. Bierze ona pod uwagę większość typów zwarć sieci SN lub nn, gwarantując rozłączenie trzech faz, bez względu na rodzaj uziemienia punktu zerowego, kompensowanego lub nie [8].

Literatura

  1. W. Matulewicz, Maszyny elektryczne w elektroenergetyce, PWN, Warszawa 2005.
  2. T. Bełdowski, H. Markiewicz, Stacje i urządzenia elektroenergetyczne, WNT, Warszawa 1998.
  3. Materiały marketingowe firmy Żychlińskie Transformatory.
  4. Materiały marketingowe firmy ABB,
  5. Materiały marketingowe firmy SGB-Smit.
  6. www.supertrafo.pl
  7. http://seedt.ntua.gr
  8. Materiały marketingowe firmy Nowa Plus.

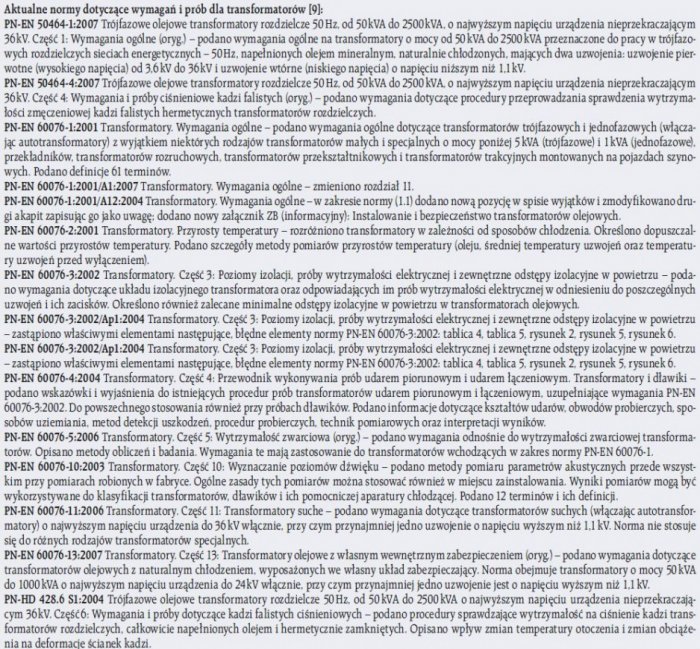

  9. www.pkn.pl
