Kurs praktycznego wykorzystania programu ATP EMTP (część 3.)

Podstawowe elementy systemu elektroenergetycznego – linie przesyłowe

dr. inż. Jarosław Wiater | 2007-07-03
Zmiana parametrów ATP Draw J. Wiater

Zmiana parametrów ATP Draw


J. Wiater

W trzeciej części kursu zostaną scharakteryzowane linie przesyłowe (napowietrzne i kablowe). W obliczeniach przeprowadzanych za pomocą pakietu ATP wykorzystywane są typowe, powszechnie dostępne w katalogach parametry. Wszystkie inne niezbędne parametry, takie jak m.in. reaktancje podłużne i susceptancje poprzeczne, są automatycznie przeliczane przez ATP i nie ma konieczności przeprowadzania dodatkowych obliczeń.

Zobacz także

www.morele.net Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC?

Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC? Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC?

Składając nowy komputer, łatwo dać się ponieść emocjom i wydać lwią część budżetu na potężną kartę graficzną czy szybki procesor. Zasilacz? Często ląduje w koszyku na samym końcu, wybierany "po taniości"....

Składając nowy komputer, łatwo dać się ponieść emocjom i wydać lwią część budżetu na potężną kartę graficzną czy szybki procesor. Zasilacz? Często ląduje w koszyku na samym końcu, wybierany "po taniości". To błąd, który w najlepszym razie kończy się nagłymi resetami systemu, a w najgorszym – dosłownym spaleniem drogich podzespołów. Zasilacz to serce całego PC. Zobacz, jak mądrze dobrać jego moc do nowoczesnego sprzętu i na jakie zabezpieczenia zwrócić uwagę, by zyskać pancerne bezpieczeństwo i absolutny...

SR Tech Miernik promieniowania 5G

Miernik promieniowania 5G Miernik promieniowania 5G

Czym jest sieć 5G? Jakie korzyści i zagrożenia niesie ze sobą ta nowa, budzącą wiele kontrowersji technologia? Czy sieci tego typu mają negatywny wpływ na nasze zdrowie? Czym jest promieniowanie 5G i czy...

Czym jest sieć 5G? Jakie korzyści i zagrożenia niesie ze sobą ta nowa, budzącą wiele kontrowersji technologia? Czy sieci tego typu mają negatywny wpływ na nasze zdrowie? Czym jest promieniowanie 5G i czy istnieje sprawdzony miernik promieniowania 5G? Na te pytania postaramy się tu odpowiedzieć.

Sterownik polowy CZIP®-PRO Relpol otrzymał Puchar Prezesa Polskiego Towarzystwa Przesyłu i Rozdziału Energii Elektrycznej

Sterownik polowy CZIP®-PRO Relpol otrzymał Puchar Prezesa Polskiego Towarzystwa Przesyłu i Rozdziału Energii Elektrycznej Sterownik polowy CZIP®-PRO Relpol otrzymał Puchar Prezesa Polskiego Towarzystwa Przesyłu i Rozdziału Energii Elektrycznej

Co roku podczas Międzynarodowych Energetycznych Targów Bielskich ENERGETAB odbywa się konkurs targowy organizowany przez pomysłodawców wydarzenia ZIAD Bielsko-Biała SA. W tym roku Puchar Prezesa Polskiego...

Co roku podczas Międzynarodowych Energetycznych Targów Bielskich ENERGETAB odbywa się konkurs targowy organizowany przez pomysłodawców wydarzenia ZIAD Bielsko-Biała SA. W tym roku Puchar Prezesa Polskiego Towarzystwa Przesyłu i Rozdziału Energii Elektrycznej otrzymał produkty firmy Relpol – CZIP®-PRO Sterownik polowy nowej generacji.

System elektroenergetyczny jest to zbiór powiązanych ze sobą urządzeń przeznaczonych do przesyłania, przetwarzania i rozdzielania wytworzonej w elektrowniach energii elektrycznej. Składa się on między innymi z linii przesyłowych różnych napięć, transformatorów i autotransformatorów energetycznych, przekładników napięciowych i prądowych, układów EAZ (elektroenergetycznej automatyki zabezpieczeniowej) i innych równie ważnych elementów.

W tej części kursu zostaną opisane podstawowe i najczęściej wykorzystywane elementy systemu elektroenergetycznego wraz z praktycznymi przykładami ich zastosowania. Scharakteryzowane zostaną także linie przesyłowe napowietrzne i kablowe. Zrozumienie przytaczanych przykładów wymaga przypomnienia teorii i podstawowych schematów zastępczych tych elementów.

Zaawansowane funkcje pakietu ATP

W trzeciej oraz w kolejnych częściach kursu zostaną wykorzystane już zaawansowane funkcje pakietu ATP. Biblioteki specjalnego typu będą tworzone automatycznie i dostosowywane do poszczególnych elementów systemu elektroenergetycznego, w zależności od ich parametrów. Przeprowadzenie obliczeń będzie wymagało odpowiedniego skonfigurowania programu ATP Draw. Część pośrednich, a zarazem niezbędnych obliczeń wykonywanych jest w trakcie wprowadzania konkretnych wartości, m.in. dla linii przesyłowych i transformatorów energetycznych. Aby program ATP Draw mógł je sam wykonać, należy z zakładki TOOLS wybrać wiersz OPTIONS.

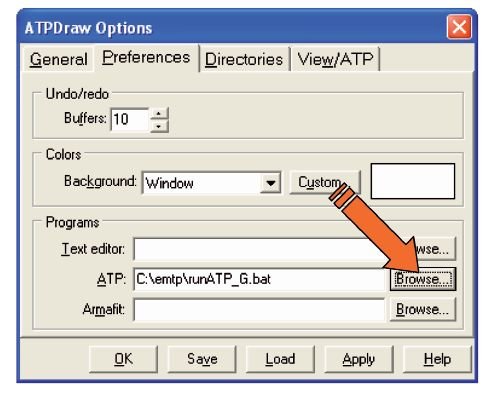

Wyświetlone zostanie dodatkowe okno, w nim wybieramy zakładkę PREFERENCES. W wierszu ATP wybieramy BROWSE i wskazujemy plik o nazwie runATP_G.BAT znajdujący się w głównym katalogu pakietu ATP. Poprawnie przeprowadzona operacja spowoduje pojawienie się w wierszu ATP następującego komunikatu „C:emtprun-ATP_G.bat”. Akceptujemy dokonane zmiany kolejno wybierając APPLY, SAVE i OK z paska w dolnej części okna (rys. 1). Wychodzimy z programu ATP Draw. Uruchamiamy NOTATNIK z grupy akcesoriów systemu WINDOWS. Otwieramy za jego pomocą plik runATP_G.bat i zmieniamy ręcznie jego zawartość z:

ei 7 8 2007 kurs cz3 wzor1

na:

ei 7 8 2007 kurs cz3 wzor2

Na koniec zapisujemy przeprowadzone zmiany. W przypadku zainstalowania pakietu w innym katalogu niż C:EMTP, odpowiednio modyfikujemy zawartość pliku runATP_G.bat dostosowując odpowiednio ścieżki dostępu. Poprawność przeprowadzenia tych zmian będzie miała kluczowe znaczenie dla kolejnych etapów całego kursu!

Linie przesyłowe – parametry skupione

Obliczenia sieci elektroenergetycznych w pakiecie ATP są przeprowadzane na podstawie odpowiednich schematów zastępczych. Wymagane jest wprowadzenie jedynie podstawowych parametrów dostępnych w katalogach. W przypadku ich braku można wykorzystać dane z norm [1, 2, 3] i przeprowadzić proste obliczenia. W przypadku linii przesyłowych najczęściej jest stosowany schemat zastępczy typu π. Parametry linii są określane za pomocą czterech stałych odniesionych do jednostki długości linii:

  • rezystancji podłużnej – R0, w [Ω/km],
  • reaktancji podłużnej – X0, w [Ω/km],
  • kondunktancji poprzecznej – G0, w [S/km],
  • susceptancji poprzecznej – B0, w [S/km] [4].

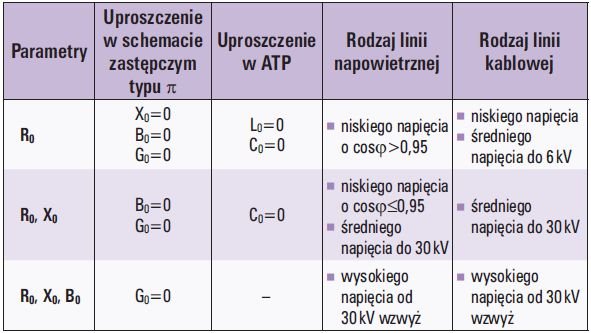

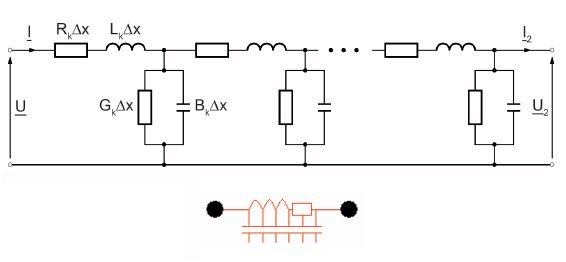

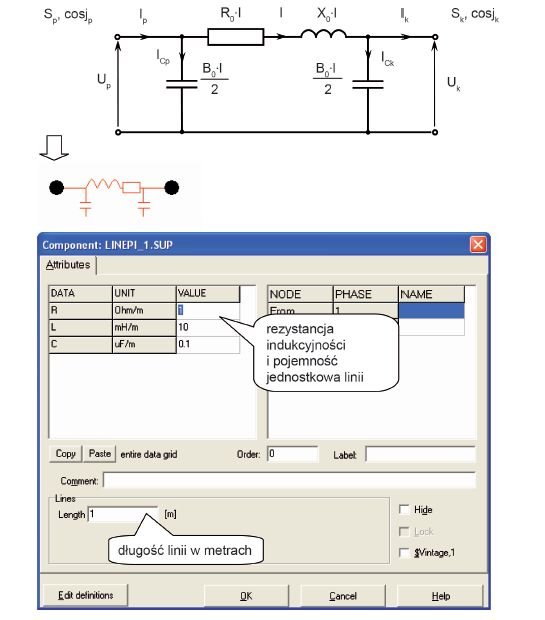

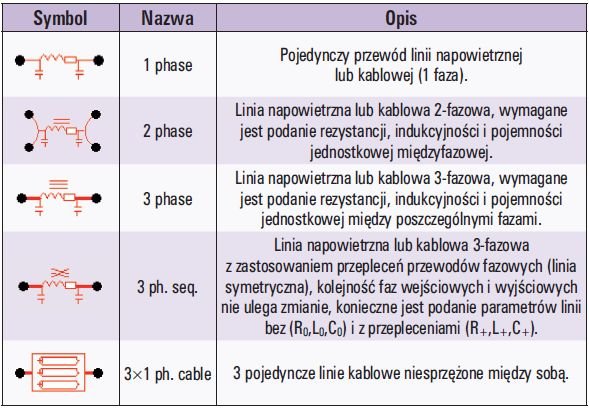

Element z grupy LINES/CABLES → LUMPED → RLC Pi-equiv.1 → 1 phase w pakiecie ATP odpowiadający schematowi zastępczemu typu π z pominiętą gałęzią reprezentującą upływność linii (G0=0) wymaga wprowadzenia następujących danych: rezystancji jednostkowej linii w Ω/m, indukcyjności jednostkowej linii w mH/m, pojemności jednostkowej linii w μF/m oraz jej długości, również w przeliczeniu na metry. Stosując odpowiednio 3-fazową odmianę elementu trzeba dodatkowo wprowadzić wzajemne rezystancje, indukcyjności i pojemności jednostkowe. Rezystancję jednostkową linii najlepiej odczytywać z norm [1, 2, 3] lub poradników. Można ją też wyznaczyć ze wzoru:

ei 7 8 2007 kurs cz3 wzor3

gdzie:

γ – konduktywność, w [m/Ω⋅mm2],

S – przekrój przewodu, w [mm2],

Indukcyjność jednostkowa dla linii kablowych jest dostępna w katalogach. W przypadku linii napowietrznych zależy ona od konfiguracji i sposobu jej prowadzenia. Oblicza się ją ze wzoru:

ei 7 8 2007 kurs cz3 wzor4

[4]

gdzie:

bsr – średni odstęp między przewodami, w [cm],

r – promień przekroju przewodów, w [cm].

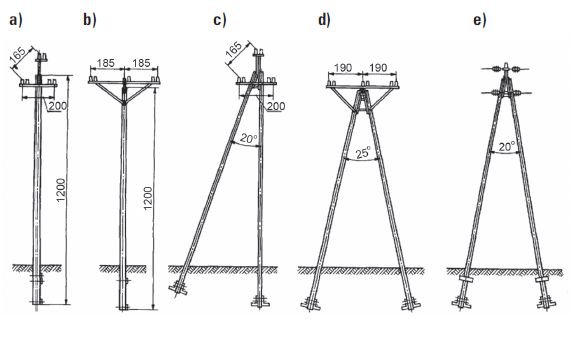

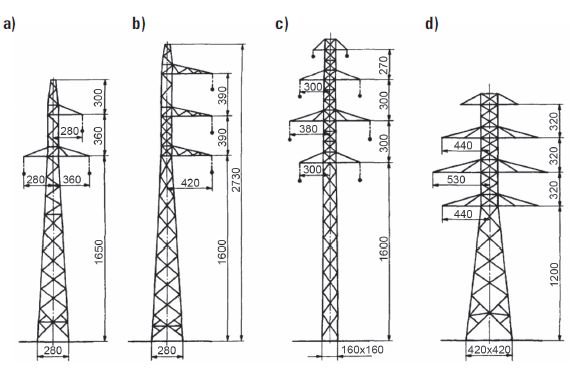

Średnie odstępy między przewodami oblicza się ze wzorów, uwzględniając sposób ich prowadzenia dla różnych konstrukcji słupów nośnych (rys. 3 i rys. 4):

  • dla linii o symetrycznym układzie przewodów:
ei 7 8 2007 kurs cz3 wzor5

[4]

gdzie:

b – odległość między przewodami, w [cm],

  • dla linii o płaskim układzie przewodów:
ei 7 8 2007 kurs cz3 wzor6

[4]

  • dla linii 3-fazowych o niesymetrycznym układzie przewodów:
ei 7 8 2007 kurs cz3 wzor7

[4]

gdzie:

b12, b13, b23 – odstęp między przewodami kolejnych faz, w [cm].

Pojemność jednostkową linii kablowej odczytuje się z katalogów udostępnionych przez producentów. W przypadku linii napowietrznych należy skorzystać z zależności:

ei 7 8 2007 kurs cz3 wzor8

[4]

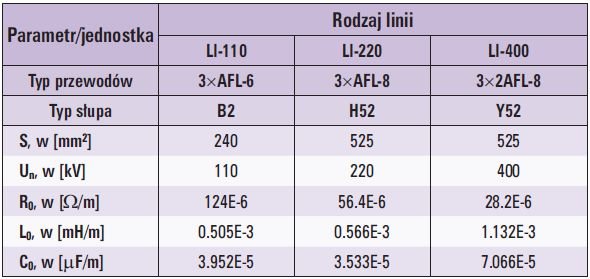

Program ATP Draw automatycznie uwzględnia długość linii i oblicza rezystancję, reaktancję podłużną oraz susceptancję poprzeczną. Aby tak było, dodatkowo trzeba w zakładce ATP/Settings/Simulation upewnić się, czy parametry Xopt i Copt są równe zero (rys. 5). Definiują one rodzaj jednostek wykorzystywanych przy przeliczaniu parametrów linii. Jeśli Xopt=0, wtedy wprowadzamy indukcyjność jednostkową linii w mH/m. Jeśli zaś Xopt≠0, wtedy zamiast indukcyjności jednostkowej linii wprowadzamy reaktancję podłużną linii w Ω. Odpowiednio, jeśli Copt=0, to pojemność jednostkową wprowadzamy w μF/m. Jeśli zaś Copt≠0 – wprowadzamy susceptancję poprzeczną linii w μΩ. W przypadku podawania reaktancji i susceptancji niewymagane jest podawanie długości linii, należy wtedy Xopt i Copt traktować jako częstotliwość sieci poddawanej analizie w ATP (np. Xopt=50 i/lub Copt=50 dla sieci o f=50Hz).

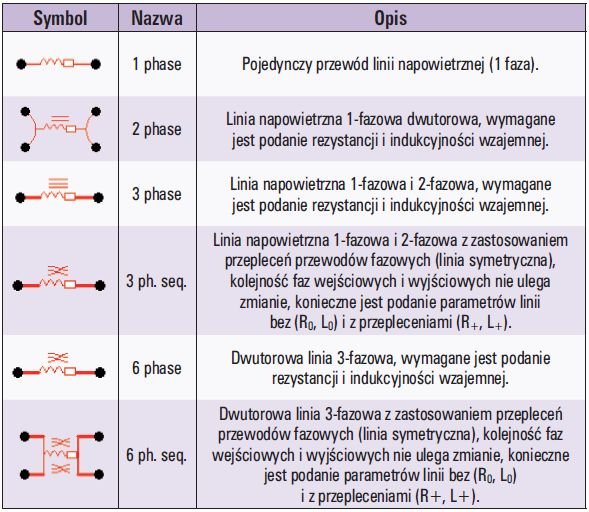

Pakiet ATP umożliwia również analizę linii napowietrznych wzajemnie sprzężonych (dwutorowych) – grupa elementów LINES/CABLES → LUMPED → RL Coupled 51. Z góry przyjęto uproszczenie polegające na pominięciu w schemacie zastępczym typu π gałęzi poprzecznej (B0=0 i G0=0). Ogranicza to możliwość stosowania tych elementów tylko dla linii o maksymalnym napięciu 30 kV.

Linie przesyłowe – parametry rozłożone

Dotychczas rozpatrywane linie przesyłowe były traktowane jako obwody liniowe o parametrach skupionych, złożone z elementów RLC. Powyższe odwzorowanie linii przesyłowych jest znacznie uproszczone. Jeżeli mamy do czynienia z siecią elektroenergetyczną o długości rzędu setek kilometrów, należy uwzględniać stratę napięcia na rezystancji, indukcyjności przewodu, prąd upływu poprzez izolację linii równomiernie rozłożoną wzdłuż jej długości, prąd ładowania i rozładowania linii. W ogólnym przypadku linię przesyłową zastępuje się schematem o parametrach rozłożonych (rys. 6). Pokazany układ jest opisywany równaniem linii długiej:

ei 7 8 2007 kurs cz3 wzor9

[5]

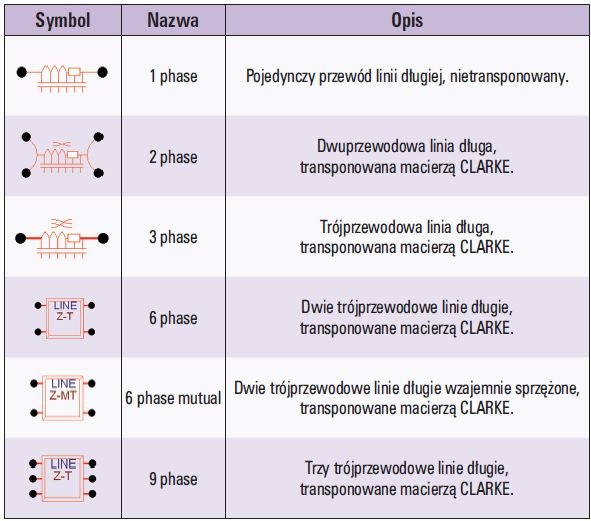

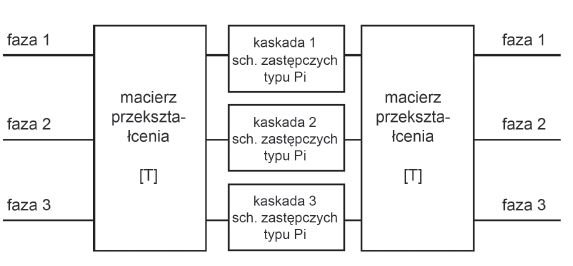

Opracowanych jest wiele modeli linii długich. Pakiet ATP umożliwia przeprowadzenie obliczeń z wykorzystaniem dwóch modeli: CLARKE i KCLee. Różnią się one między sobą macierzą przekształcenia (transpozycji). W przypadku modelu KCLee istnieje możliwość wprowadzenia własnej macierzy transpozycji, zaś w przypadku modelu CLARKE macierz T jest następująca:

ei 7 8 2007 kurs cz3 wzor10

[6]

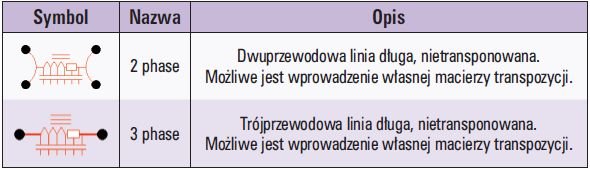

Warto zauważyć, że poza własną macierzą transformacji lub CLARKE i długością linii konieczne jest wprowadzenie następujących danych stosowanych zamiennie: rezystancji, indukcyjności i pojemności jednostkowej linii, impedancji falowej linii oraz prędkości rozchodzenia się fali, impedancji falowej linii i współczynnika propagacji. Konduktacja równoległa strat w linii G może być pominięta lub wyznaczona automatycznie z uproszczonej zależności:

ei 7 8 2007 kurs cz3 wzor11

Linia kablowa – własny model

Pakiet ATP umożliwia stworzenie modelu linii przesyłowej dostosowanego do indywidualnych potrzeb z uwzględnieniem: rodzaju linii napowietrzna/kablowa w ziemi/kablowa w powietrzu/kablowa na powierzchni ziemi/kablowa w metalowej rurze, topologii rozmieszczenia przewodów na słupie, kilku przewodów w wiązce, efektu naskórkowego, rozmieszczenia słupów wzdłuż linii, dowolnej liczby torów przesyłowych i ich konfiguracji. W tym celu wykorzystuje się element z grupy LINES/CABLES o nazwie LCC (rys. 8). Użytkownik ma do wyboru różne schematy zastępcze linii (modele):

  • Bergeron – stałe parametry w funkcji częstotliwości, odpowiednik CLARKE i KCLee,
  • Pi – typowa krótka linia przesyłowa odwzorowana schematem zastępczym typu π,
  • JMarti – model częstotliwościowo-zależny ze stałą macierzą transformacji,
  • Semlyen – prosty model częstotliwościowo-zależny,
  • Noda – najbardziej rozbudowany model częstotliwościowo-zależny linii przesyłowej tylko dla linii napowietrznych.

Poniżej zostanie przedstawiony przykład wykorzystania elementu LCC do zamodelowania linii kablowej. Typ kabla: XUHKXS 8,7/15 kV 150 mm2. Kabel elektroenergetyczny:

  • jednożyłowy,
  • z żyłą roboczą miedzianą o izolacji z polietylenu usieciowanego,
  • z żyłą powrotną miedzianą koncentryczną, uszczelnioną wzdłużnie z powłoką z polietylenu termoplastycznego [7].

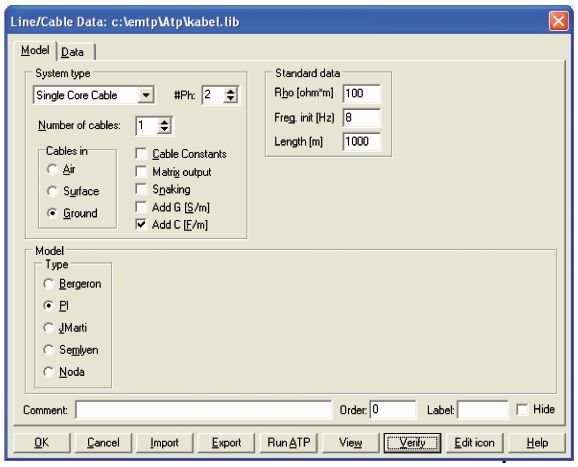

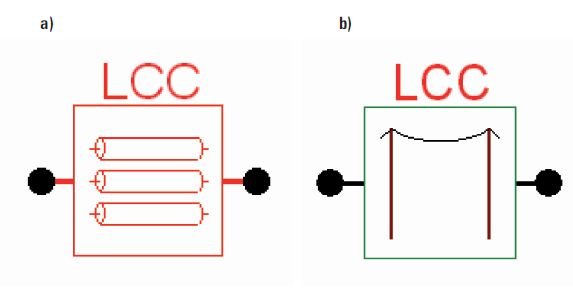

Krok 1.: wstawiamy element LCC z grupy LINES/CABLES.

Krok 2.: wybieramy typ linii: SINGLE CORE CABLE (przewody jednożyłowe).

Krok 3.: modelujemy linię 2-żyłową (robocza i powrotna) – ustawiamy parametr #Ph na wartość 2.

Krok 4.: liczbę kabli ustawiamy na 1.

Krok 5.: wybieramy sposób ułożenia kabla GROUND (w ziemi).

Krok 6.: wprowadzamy standardowe dane:

  1. Rho=100 – rezystywność gruntu, w którym ułożono przewód, w [Ω⋅m],
  2. Freq. Init=8 – częstotliwość początkowa (wykorzystywana do tworzenia modelu – nie mylić z częstotliwością sieci), w [Hz],
  3. Lenght=1000 – długość kabla, w [m].

Krok 7.: uwzględniamy pojemność własną linii, zaznaczamy ADD C, w [F/m].

Krok 8.: wybieramy model typu PI (krótkie linie).

Krok 9.: przechodzimy do zakładki DATA.

Krok 10.: uwzględniamy w modelu żyłę powrotną i izolację kabla, zaznaczamy ARMOUR i SHEATH.

Krok 11.: wprowadzamy całkowity promień kabla R7=0.0237, w [m].

Krok 12.: wprowadzamy następujące dane definiujące żyłę roboczą:

  1. Rin=0 – promień wewnętrzny kabla, parametr stosowany dla żył roboczych pustych w środku (rura), w [m],
  2. Rout=0.0152 – promień zewnętrzny obliczeniowy kabla, w [m],
  3. Rho=1.72E-8 – rezystywność materiału, z którego wykonano przewód (miedź), w [Ω/m],
  4. mu=1 – przenikalność względna materiału, z którego wykonano żyłę roboczą,
  5. mu(ins)=1 – przenikalność względna materiału izolacyjnego kabla,
  6. eps(ins)=2.6 – stała dielektryczna materiału izolacyjnego,
  7. C=3.85E-10 – pojemność jednostkowa kabla, w [F/m].

Krok 13.: wprowadzamy następujące dane definiujące ekran kabla (SHEATH):

  1. Rin=0.0177 – promień wewnętrzny izolacji, w środku biegnie żyła robocza, w [m],
  2. Rout=0.0187 – promień zewnętrzny izolacji, w [m].
  3. Rho=0.172 – rezystywność materiału, którego wykonano izolację (polietylen półprzewodzący), w [Ω/m],
  4. mu=1 – przenikalność względna materiału, z którego wykonano żyłę roboczą,
  5. mu(ins)=1 – przenikalność względna materiału izolacyjnego kabla,
  6. eps(ins)=2.6 – stała dielektryczna materiału izolacyjnego,
  7. C=3.85E-10 – pojemność jednostkowa kabla, w [F/m].

Krok 14.: wprowadzamy następujące dane definiujące żyłę powrotną (ARMOR):

  1. Rin=0.0202 – promień wewnętrzny żyły, w środku żyła robocza i izolacja, w [m],
  2. Rout=0.0212 – promień zewnętrzny żyły powrotnej, w [m],
  3. Rho=1.72E-8 – rezystywność materiału, z którego wykonano przewód (miedź), w [Ω/m],
  4. mu=1 – przenikalność względna materiału, z którego wykonano żyłę powrotną,
  5. mu(ins)=1 – przenikalność względna materiału izolacyjnego kabla,
  6. eps(ins)=2.6 – stała dielektryczna materiału izolacyjnego,
  7. C=3.85E-10 – pojemność jednostkowa kabla, w [F/m].

Krok 15.: wprowadzamy współrzędne określające położenie kabla względem powierzchni ziemi:

  1. Vertical=1 – głębokość ułożenia kabla, w [m].
  2. Horizontal=0 – przesunięcie kabla względem wyznaczonej trasy układania, dotyczy kilku kabli biegnących obok siebie, w [m].

Krok 16.: aby obejrzeć strukturę wewnętrzną zdefiniowanego kabla wybieramy VIEW (rys. 11).

Krok 17.: sprawdzamy poprawność modelu wybierając VERIFY.

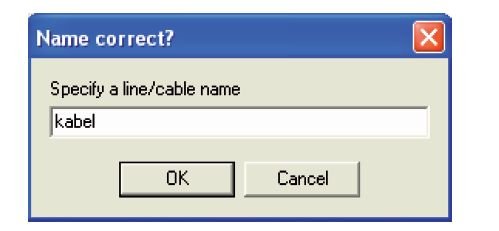

Krok 18.: wprowadzamy nazwę modelu, np. kabel (rys. 12).

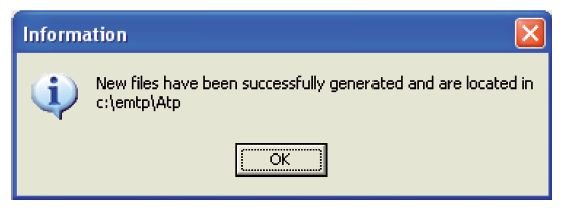

Krok 19.: automatyczne przeliczenie parametrów kabla zakończone sukcesem (rys. 13).

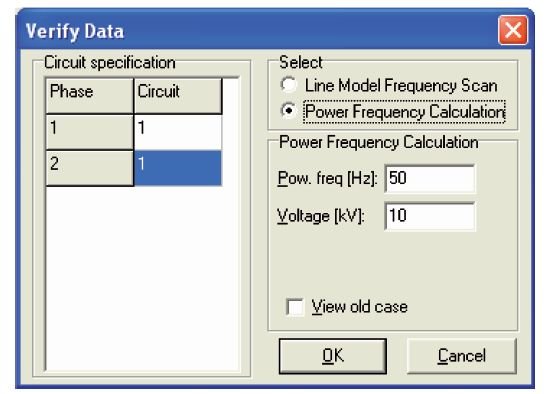

Krok 20.: wybieramy opcję POWER FREQUENCY CALCULATION i zatwierdzamy wybór (rys. 14).

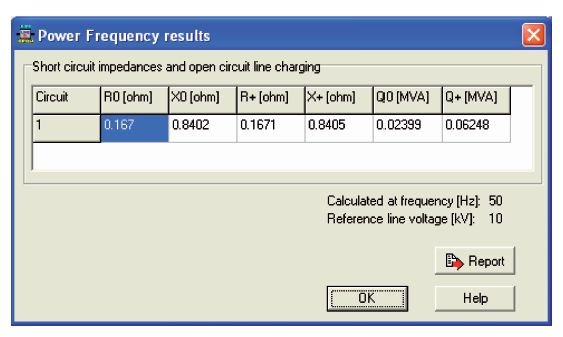

Krok 21.: sprawdzamy, czy wyliczone parametry linii nie są ujemne i czy są zbliżone do oczekiwanych wielkości (rys. 15).

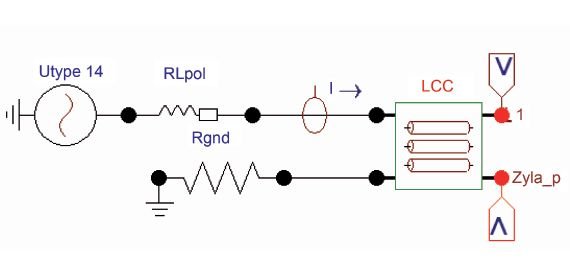

Krok 22.: kończymy tworzenie modelu i przechodzimy do schematu obwodu – wybieramy OK.

Weryfikację modelu przeprowadzamy porównując rezystancję jednostkową wyliczoną z danymi katalogowymi (R+=0.1671 Ω/km, Rkat=0.163 Ω/km). Takie porównanie jest możliwe tylko przy założeniu długości linii równej 1 km. Wykorzystany zostanie teraz stworzony model i przeprowadzone obliczenia. Tworzymy układ zgodnie ze schematem zamieszczonym na rysunku 16, odwzorowujący załączenie uziemionego kabla o długości 1 km do źródła napięcia.

Parametry obwodu:

  1. Parametry źródła napięcia: Utype14=10 kV, f=50 Hz, Pha=0, A1=0, TStart=0, TStop=1000.
  2. Parametry przewodu łączącego źródło z kablem: Rpol=1 Ω/m, Lpol=0.05mH/m, l=1m.
  3. Uziemienie kabla: Rgnd=3 Ω,

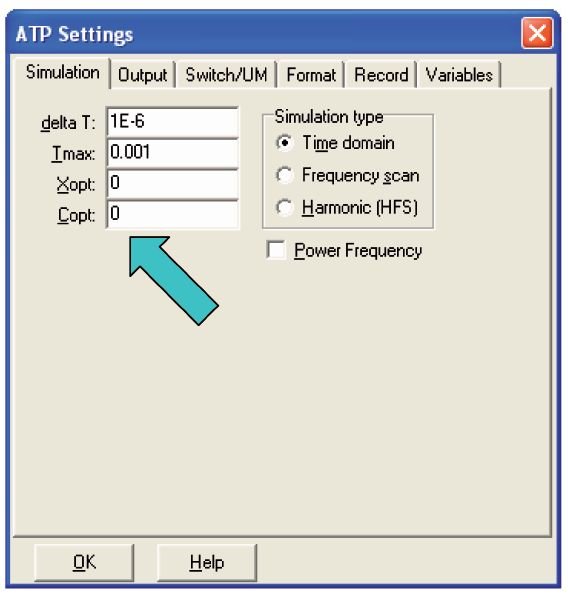

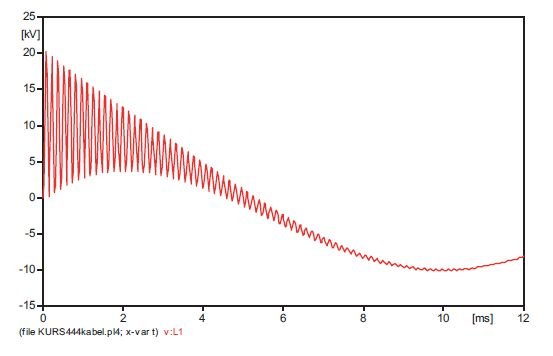

  4. Parametry symulacji: Delta T=1E-6, Tmax=0.03, Xopt=Copt=0, Print Freq=1 (co który punkt z ustawionego czasowego przedziału symulacji ma być zapisany), Plot Freq=1 (co który punkt z ustawionego czasowego przedziału symulacji ma być wyświetlony), Plotted output – ustawiony.

Linia napowietrzna – własny model

W artykule przedstawimy również przykład wykorzystania elementu LCC do zamodelowania linii napowietrznej 400 kV, jednotorowej, opartej na konstrukcji nośnej słupa typu Y52, z przewodami 3×2AFL-8525 mm2, linki odgromowe 2×AFL-1,7 70 mm2.

Krok 1.: wstawiamy element LCC z grupy LINES/CABLES.

Krok 2.: wybieramy typ linii: OVERHEAD LINE (linia napowietrzna).

Krok 3.: modelujemy linię 5-przewodową (3 przewody fazowe i 2 odgromowe) – ustawiamy parametr #Ph na wartość 5.

Krok 4.: wybieramy model typu JMarti (częstotliwościowo-zależny z stałą macierzą transformacji) – modelowanie linii o znacznej długości.

Krok 5.: wprowadzamy dane:

  1. Rho=100 – rezystywność gruntu, na którym przebiega linia, w [Ω⋅m],
  2. Freq. Init=0.005 – częstotliwość początkowa modelu, w [Hz],
  3. Lenght=300 – długość linii napowietrznej, w [km].

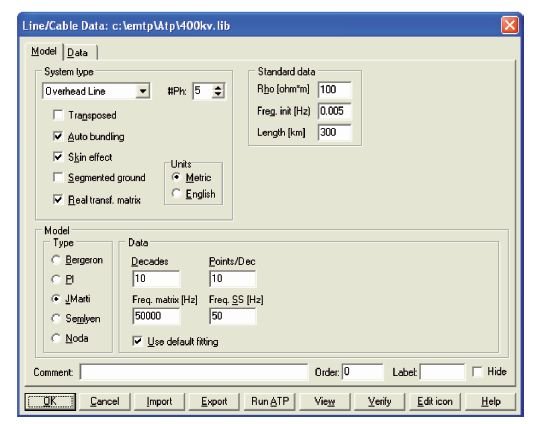

Krok 6.: wybieramy linię z 2 przewodami w wiązce – AUTO BUNDLING zaznaczone.

Krok 7.: uwzględniamy efekt naskórkowy – SKIN EFFECT zaznaczone.

Krok 8.: używamy rzeczywistej macierzy przekształceń – REAL TRANSF. MATRIX zaznaczone.

Krok 9.: wprowadzamy wytyczne dla modelu linii typu JMarti:

  1. liczba dekad – 10,
  2. punktów na dekadę – 10,
  3. częstotliwość macierzy – 50 000 Hz,
  4. częstotliwość sieci – 50 Hz,
  5. pozostałe parametry modelu pozostawiamy jako domyślne – USE DEFAULT FITTING zaznaczone.

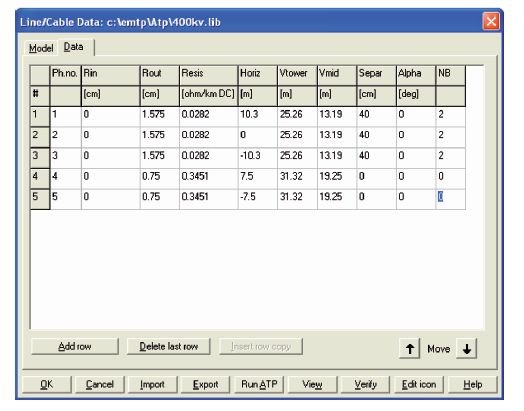

Krok 10.: przechodzimy do zakładki DATA – definicja układu przestrzennego linii przesyłowej.

Krok 11.: liczba przewodów modelowanej linii Ph=5, dlatego dodajemy 2 wiersze (ADD ROW).

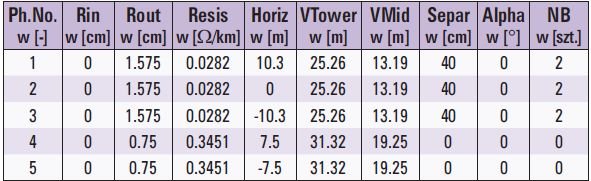

Krok 12.: na podstawie sylwetki słupa linii przesyłowej i parametrów przewodów wprowadzamy dane zgodnie z tabelą 7:

  1. Ph.No. – numer przewodu (1, 2, 3 – przewody fazowe, 4, 5 – przewody odgromowe),
  2. Rin– promień wewnętrzny przewodu, parametr stosowany dla żył roboczych pustych w środku, w [cm],
  3. Rout– promień zewnętrzny obliczeniowy przewodu, w [cm],
  4. Resis– rezystancja jednostkowa przewodu mierzona prądem stałym, w [Ω/km],
  5. Horiz– odległość pozioma przewodu od środka słupa do środka wiązki, w [m],
  6. VTower– wysokość zawieszenia przewodu na słupie względem poziomu ziemi, w [m],
  7. VMid– wysokość zawieszenia przewodu na środku przęsła względem poziomu ziemi (uwzględniony zwis przewodu), w [m],
  8. Separ – odstęp między przewodami w wiązce, w [cm],
  9. Alpha – kąt między przewodami w wiązce, w [°].
  10. NB – liczba przewodów w wiązce.

Krok 13.: aby obejrzeć strukturę wewnętrzną zdefiniowanego kabla wybieramy VIEW (rys. 11).

Krok 14.: kończymy tworzenie modelu – wybieramy OK, wpisujemy nazwę 400 kV i przechodzimy do schematu obwodu.

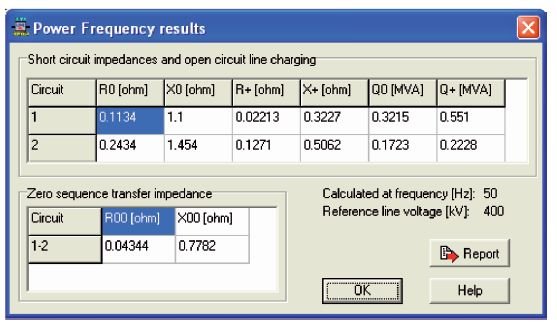

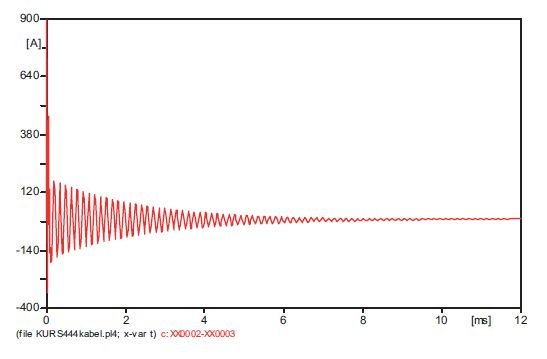

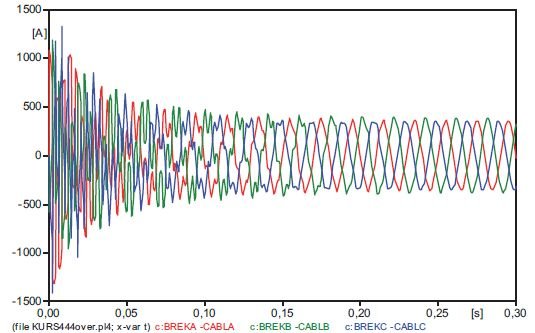

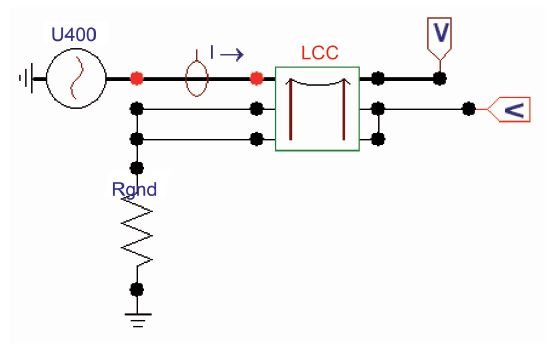

Wyniki symulacji procesu odwzorowującego załączenie nieobciążonej linii 400 kV o długości 300 km pod napięcie:

1. Parametry obwodu: UAC3phType14=326 590 V, f=50 Hz, Pha=0, A1=0, TStart=0, TStop=1000, Rgnd=3 Ω

4. Parametry symulacji: Delta T= 1E-6, Tmax=0.3, Xopt=Copt=0, Print Freq=500 (co który punkt z ustawionego czasowego przedziału symulacji ma być zapisany), Plot Freq=5 (co który punkt z ustawionego czasowego przedziału symulacji ma być wyświetlony), Plotted output – ustawiony.

Podsumowanie

W trzeciej części kursu omówiono sposób modelowania linii kablowych i napowietrznych w ATP. Dokładne odwzorowanie tego typu elementu jest kluczowe dla poprawnej analizy stanu systemu elektroenergetycznego. Wykorzystanie przedstawionych metod wymaga posiadania podstawowych danych katalogowych linii. Zakres obliczeń może zostać wykorzystany do weryfikacji doboru aparatury pod kątem przepięć łączeniowych.

Literatura

  1. PN-74/E-90081 Elektroenergetyczne przewody gołe. Przewody miedziane.
  2. PN-74/E-90082 Elektroenergetyczne przewody gołe. Przewody aluminiowe.
  3. PN-74/E-90083 Elektroenergetyczne przewody gołe. Przewody stalowo-aluminiowe.
  4. J. Niebrzydowski, Sieci elektroenergetyczne, Wydawnictwa Politechniki Białostockiej, Białystok 1997.
  5. T. Cholewicki, Elektrotechnika Teoretyczna, t. II, WNT 1971.
  6. M.C.Tavares, J. Pissolato, C. M. Portela, New mode-domain representation of transmission line-Clarke transformation analysis, Circuits and Systems, 1998. ISCAS '98. Proceedings of the 1998 IEEE International Symposium on Volume 3, 31 May-3 June 1998 pp. 497-500, vol.3.
  7. Katalog kabli 2006, Tele-Fonika Kable SA, s. 219.

Chcesz być na bieżąco? Zapisz się do naszego newslettera!

tagi:

systemy komputerowe elektro.info

Galeria zdjęć

Tytuł
przejdź do galerii

Komentarze

Najnowsze produkty i technologie

Redakcja Elektro.info.pl Firma eMKa zaprasza na szkolenia zawodowe

Firma eMKa zaprasza na szkolenia zawodowe Firma eMKa zaprasza na szkolenia zawodowe

Firma eMKa Szkolenia to dostawca usług edukacyjnych z 19-letnim doświadczeniem. Specjalizujemy się w podnoszeniu kwalifikacji zawodowych osób dorosłych i współpracujemy w sektorze B2B (fabryki, korporacje,...

Firma eMKa Szkolenia to dostawca usług edukacyjnych z 19-letnim doświadczeniem. Specjalizujemy się w podnoszeniu kwalifikacji zawodowych osób dorosłych i współpracujemy w sektorze B2B (fabryki, korporacje, sieci wielkopowierzchniowe etc. ), jednak zaopiekujemy się każdym klientem – nawet tym najmniejszym.

www.morele.net Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC?

Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC? Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC?

Składając nowy komputer, łatwo dać się ponieść emocjom i wydać lwią część budżetu na potężną kartę graficzną czy szybki procesor. Zasilacz? Często ląduje w koszyku na samym końcu, wybierany "po taniości"....

Składając nowy komputer, łatwo dać się ponieść emocjom i wydać lwią część budżetu na potężną kartę graficzną czy szybki procesor. Zasilacz? Często ląduje w koszyku na samym końcu, wybierany "po taniości". To błąd, który w najlepszym razie kończy się nagłymi resetami systemu, a w najgorszym – dosłownym spaleniem drogich podzespołów. Zasilacz to serce całego PC. Zobacz, jak mądrze dobrać jego moc do nowoczesnego sprzętu i na jakie zabezpieczenia zwrócić uwagę, by zyskać pancerne bezpieczeństwo i absolutny...

DEHN POLSKA sp. z o.o. Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia

Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia

Powszechna obecność wrażliwych urządzeń elektronicznych we współczesnych instalacjach niskiego napięcia modyfikuje wymagania w zakresie ich ochrony. Podczas gdy zagrożenia wywołane przejściowymi wyładowaniami...

Powszechna obecność wrażliwych urządzeń elektronicznych we współczesnych instalacjach niskiego napięcia modyfikuje wymagania w zakresie ich ochrony. Podczas gdy zagrożenia wywołane przejściowymi wyładowaniami atmosferycznymi są powszechnie uwzględniane w procesach projektowych, poważny problem eksploatacyjny stanowią długotrwałe wzrosty napięcia o częstotliwości sieciowej. Tradycyjne ograniczniki chroniące przed przepięciami atmosferycznymi i łączeniowymi (SPD) okazują się wobec nich nieskuteczne....

Nexans Power Accessories Poland Sp. z o.o. Nexans Power Accessories pokaże swoje rozwiązania na targach ENERGETAB 2026

Nexans Power Accessories pokaże swoje rozwiązania na targach ENERGETAB 2026 Nexans Power Accessories pokaże swoje rozwiązania na targach ENERGETAB 2026

Nexans Power Accessories Poland Sp. z o.o. jest cenionym dostawcą prefabrykowanych akcesoriów i osprzętu kablowego niskiego, średniego i wysokiego napięcia. Swoje najlepsze rozwiązania firma zaprezentuje...

Nexans Power Accessories Poland Sp. z o.o. jest cenionym dostawcą prefabrykowanych akcesoriów i osprzętu kablowego niskiego, średniego i wysokiego napięcia. Swoje najlepsze rozwiązania firma zaprezentuje na stoisku G 9 podczas targów ENERGETAB 2026.

HYBRYD Sp.z o.o. Na czym polega przegląd oświetlenia awaryjnego i co musi być sprawdzone?

Na czym polega przegląd oświetlenia awaryjnego i co musi być sprawdzone? Na czym polega przegląd oświetlenia awaryjnego i co musi być sprawdzone?

Sprawne oświetlenie awaryjne ma zapewnić bezpieczną ewakuację w przypadku zaniku zasilania. Aby system działał prawidłowo w sytuacji zagrożenia, konieczne jest jego regularne sprawdzanie. Taki przegląd...

Sprawne oświetlenie awaryjne ma zapewnić bezpieczną ewakuację w przypadku zaniku zasilania. Aby system działał prawidłowo w sytuacji zagrożenia, konieczne jest jego regularne sprawdzanie. Taki przegląd obejmuje ocenę stanu technicznego instalacji, testy działania oraz weryfikację dokumentacji, dzięki czemu można wykryć usterki, zanim wpłyną na bezpieczeństwo użytkowników obiektu.

INNPRO Robert Błędowski Sp. z o.o. Ciepło ucieka przez okno, a rachunek rośnie. Jak ograniczyć straty w wynajmowanym apartamencie?

Ciepło ucieka przez okno, a rachunek rośnie. Jak ograniczyć straty w wynajmowanym apartamencie? Ciepło ucieka przez okno, a rachunek rośnie. Jak ograniczyć straty w wynajmowanym apartamencie?

Zimowy dzień, temperatura spada poniżej zera, a Ty wchodzisz do apartamentu tuż po wyjeździe gości – w sypialni otwarte na oścież okno i rozgrzany grzejnik. Konsekwencje pojawią się później, gdy zostaniesz...

Zimowy dzień, temperatura spada poniżej zera, a Ty wchodzisz do apartamentu tuż po wyjeździe gości – w sypialni otwarte na oścież okno i rozgrzany grzejnik. Konsekwencje pojawią się później, gdy zostaniesz obciążony rachunkiem za prąd. Możesz oczywiście przypominać o wyłączaniu ogrzewania na czas wietrzenia, dopisać kolejną zasadę do regulaminu czy umieścić wskazówkę przy oknie. Nie każda osoba podczas kilkudniowego pobytu będzie jednak pamiętać o wszystkich zaleceniach gospodarza. A co, gdyby ogrzewanie...

Relpol S.A. Relpol na Energetab 2026

Relpol na Energetab 2026 Relpol na Energetab 2026

Zapraszamy do hali A, na stoisko nr 10, gdzie będzie można po raz pierwszy poznać najnowsze propozycje Relpol przygotowane z myślą o nowoczesnych instalacjach elektrycznych.

Zapraszamy do hali A, na stoisko nr 10, gdzie będzie można po raz pierwszy poznać najnowsze propozycje Relpol przygotowane z myślą o nowoczesnych instalacjach elektrycznych.

Impakt S.A. ARMAC rozwija ofertę zasilania awaryjnego. Nowe UPS-y 6 i 10 kVA na targach ENERGETAB

ARMAC rozwija ofertę zasilania awaryjnego. Nowe UPS-y 6 i 10 kVA na targach ENERGETAB ARMAC rozwija ofertę zasilania awaryjnego. Nowe UPS-y 6 i 10 kVA na targach ENERGETAB

ARMAC to polska marka specjalizująca się w rozwiązaniach służących ochronie i stabilizacji zasilania urządzeń elektrycznych, a jej oferta obejmuje zasilacze awaryjne UPS, akumulatory, moduły bateryjne...

ARMAC to polska marka specjalizująca się w rozwiązaniach służących ochronie i stabilizacji zasilania urządzeń elektrycznych, a jej oferta obejmuje zasilacze awaryjne UPS, akumulatory, moduły bateryjne oraz urządzenia ochrony przeciwprzepięciowej przeznaczone zarówno dla użytkowników domowych, jak i odbiorców biznesowych. Marka koncentruje się na tworzeniu kompatybilnych rozwiązań, z których można budować systemy ochrony energetycznej dostosowane do konkretnych zastosowań.

ZnakDirect sp. z o.o. Znak Direct – znaczniki kablowe i inne oznakowania projektowane online

Znak Direct – znaczniki kablowe i inne oznakowania projektowane online Znak Direct – znaczniki kablowe i inne oznakowania projektowane online

Czytelne i trwałe oznakowanie urządzeń, przewodów, kabli, szaf sterowniczych oraz elementów instalacji ma duże znaczenie dla bezpieczeństwa pracy, sprawnego montażu i późniejszej obsługi technicznej. Firma...

Czytelne i trwałe oznakowanie urządzeń, przewodów, kabli, szaf sterowniczych oraz elementów instalacji ma duże znaczenie dla bezpieczeństwa pracy, sprawnego montażu i późniejszej obsługi technicznej. Firma Znak Direct oferuje szeroki wybór tabliczek, oznaczników, naklejek i znaków przeznaczonych dla przemysłu, elektroinstalatorów, automatyków, producentów maszyn oraz wykonawców instalacji technicznych.

APATOR SA Energia pod pełną kontrolą

Energia pod pełną kontrolą Energia pod pełną kontrolą

Farma fotowoltaiczna jest dziś często punktem wyjścia do inwestycji w odnawialne źródła energii. Po uruchomieniu szybko okazuje się jednak, że sama produkcja energii nie przesądza jeszcze o efektywności...

Farma fotowoltaiczna jest dziś często punktem wyjścia do inwestycji w odnawialne źródła energii. Po uruchomieniu szybko okazuje się jednak, że sama produkcja energii nie przesądza jeszcze o efektywności przedsięwzięcia. Źródło musi bezpiecznie współpracować z siecią, reagować na warunki w punkcie przyłączenia, uwzględniać profil odbioru i możliwości magazynowania energii. Coraz większe znaczenie ma więc nie tylko moc zainstalowana, lecz także zdolność do zarządzania całym układem.

Zakład Elektroniczny „POLLIN” Wojciech Polak Ciągłość zasilania w rozdzielnicy – jak uniknąć kosztownych błędów

Ciągłość zasilania w rozdzielnicy – jak uniknąć kosztownych błędów Ciągłość zasilania w rozdzielnicy – jak uniknąć kosztownych błędów

Awaria zasilania nie zawsze oznacza całkowity brak napięcia – często problem jest znacznie bardziej złożony. Dowiedz się, czym różnią się urządzenia AZF, SZR, WN, WP i KSB oraz kiedy ich zastosowanie naprawdę...

Awaria zasilania nie zawsze oznacza całkowity brak napięcia – często problem jest znacznie bardziej złożony. Dowiedz się, czym różnią się urządzenia AZF, SZR, WN, WP i KSB oraz kiedy ich zastosowanie naprawdę ma sens. W artykule pokazujemy, jak właściwy dobór aparatury skraca czas diagnostyki, ogranicza przestoje i zwiększa niezawodność rozdzielnicy. To praktyczny przewodnik dla projektantów, instalatorów i wszystkich odpowiedzialnych za ciągłość zasilania.

Ei Electronics Sp. z o. o. Certyfikat CNBOP-PIB dla instalatorów czujników. Trwają zapisy na kolejne edycje szkoleń

Certyfikat CNBOP-PIB dla instalatorów czujników. Trwają zapisy na kolejne edycje szkoleń Certyfikat CNBOP-PIB dla instalatorów czujników. Trwają zapisy na kolejne edycje szkoleń

Po trzech z dziewięciu zaplanowanych na 2026 rok edycji ogólnopolskiego programu certyfikowanych szkoleń dla instalatorów autonomicznych czujników dymu, tlenku węgla, gazu i ciepła, organizatorzy udostępniają...

Po trzech z dziewięciu zaplanowanych na 2026 rok edycji ogólnopolskiego programu certyfikowanych szkoleń dla instalatorów autonomicznych czujników dymu, tlenku węgla, gazu i ciepła, organizatorzy udostępniają kolejne terminy. Do końca roku odbędzie się jeszcze sześć edycji. Każda zakończy się walidacją przeprowadzoną przez CNBOP-PIB, a uczestnicy, którzy pomyślnie przejdą egzamin, otrzymają certyfikat potwierdzający zdobyte kwalifikacje.

mgr inż. Marcin Szkudniewski, mgr inż. Adam Szczepanik, SONEL S.A. Ciągły monitoring jakości energii elektrycznej ze stacjonarnym analizatorem Sonel PQM-750

Ciągły monitoring jakości energii elektrycznej ze stacjonarnym analizatorem Sonel PQM-750 Ciągły monitoring jakości energii elektrycznej ze stacjonarnym analizatorem Sonel PQM-750

Analizator PQM-750 to odpowiedź firmy Sonel na rosnące wymagania rynku energetycznego. Stworzony z myślą o precyzyjnym, ciągłym monitoringu parametrów sieci, wyróżnia się kompaktową budową, modułową konstrukcją...

Analizator PQM-750 to odpowiedź firmy Sonel na rosnące wymagania rynku energetycznego. Stworzony z myślą o precyzyjnym, ciągłym monitoringu parametrów sieci, wyróżnia się kompaktową budową, modułową konstrukcją oraz zaawansowaną funkcjonalnością.

TREVOS POLAND Sp. z o.o. Oświetlenie przemysłowe pod presją bezpieczeństwa

Oświetlenie przemysłowe pod presją bezpieczeństwa Oświetlenie przemysłowe pod presją bezpieczeństwa

Rosnące wymagania dotyczące efektywności energetycznej, bezpieczeństwa pracy oraz niezawodności instalacji sprawiają, że oświetlenie przemysłowe staje się jednym z kluczowych elementów nowoczesnych zakładów...

Rosnące wymagania dotyczące efektywności energetycznej, bezpieczeństwa pracy oraz niezawodności instalacji sprawiają, że oświetlenie przemysłowe staje się jednym z kluczowych elementów nowoczesnych zakładów produkcyjnych i centrów logistycznych. Szczególnego znaczenia nabierają dziś również rozwiązania przeznaczone do stref zagrożonych wybuchem. O wyzwaniach związanych z doborem oświetlenia przemysłowego, specyfice wymagań w strefach zagrożonych wybuchem oraz planach rozwoju firmy w Polsce rozmawiamy...

Skład Techniczny Sp. z o.o. Jaką temperaturą grzać termokurczki z klejem, by klej uszczelnił połączenie

Jaką temperaturą grzać termokurczki z klejem, by klej uszczelnił połączenie Jaką temperaturą grzać termokurczki z klejem, by klej uszczelnił połączenie

Prawidłowa temperatura podczas obkurczania termokurczek z klejem ma bezpośredni wpływ na szczelność połączenia. Zbyt słabe podgrzanie nie pozwoli klejowi wypełnić wszystkich szczelin, natomiast nieprawidłowa...

Prawidłowa temperatura podczas obkurczania termokurczek z klejem ma bezpośredni wpływ na szczelność połączenia. Zbyt słabe podgrzanie nie pozwoli klejowi wypełnić wszystkich szczelin, natomiast nieprawidłowa technika może pogorszyć efekt końcowy. Sprawdź, jakie wartości temperatury są wymagane i na co zwrócić uwagę podczas całego procesu.

Finder Polska Sp. z o.o. news Finder Polska zaprasza na targi ENERGETAB 2026!

Finder Polska zaprasza na targi ENERGETAB 2026! Finder Polska zaprasza na targi ENERGETAB 2026!

Podczas tegorocznej edycji targów ENERGETAB firma Finder Polska zaprezentuje najnowsze rozwiązania z zakresu automatyki i zarządzania energią. Na stoisku A55 zaprezentowane zostaną m.in. programowalny...

Podczas tegorocznej edycji targów ENERGETAB firma Finder Polska zaprezentuje najnowsze rozwiązania z zakresu automatyki i zarządzania energią. Na stoisku A55 zaprezentowane zostaną m.in. programowalny przekaźnik OPTA oraz jego premierowe zastosowania. Odwiedzający będą mogli zobaczyć również demonstracyjne stanowisko ze sterownikiem Finder OPTA z zaimplementowaną aplikacją AI do zbierania i analizy danych z sieci elektrycznej i układów automatyki.

ELEKTROMETAL SA news Nowa moc oświetlenia przemysłowego i Ex – ELEKTROMETAL S.A. na ENERGETAB 2026

Nowa moc oświetlenia przemysłowego i Ex – ELEKTROMETAL S.A. na ENERGETAB 2026 Nowa moc oświetlenia przemysłowego i Ex – ELEKTROMETAL S.A. na ENERGETAB 2026

Ponad 75 lat innowacji, polski kapitał i własne zaplecze badawcze – ELEKTROMETAL S.A.

Ponad 75 lat innowacji, polski kapitał i własne zaplecze badawcze – ELEKTROMETAL S.A.

Livoltek Poland Przemysłowe magazyny energii w praktyce: jak obniżyć koszty energii i zwiększyć autonomię instalacji PV w segmencie C&I

Przemysłowe magazyny energii w praktyce: jak obniżyć koszty energii i zwiększyć autonomię instalacji PV w segmencie C&I Przemysłowe magazyny energii w praktyce: jak obniżyć koszty energii i zwiększyć autonomię instalacji PV w segmencie C&I

„Rosnące koszty energii, niestabilność sieci i coraz bardziej restrykcyjne warunki przyłączeniowe sprawiają, że magazynowanie energii przestaje być opcją – staje się elementem architektury każdej poważnej...

„Rosnące koszty energii, niestabilność sieci i coraz bardziej restrykcyjne warunki przyłączeniowe sprawiają, że magazynowanie energii przestaje być opcją – staje się elementem architektury każdej poważnej instalacji fotowoltaicznej w segmencie przemysłowym i komercyjnym. Inwestorzy, przedsiębiorstwa i właściciele farm PV stoją dziś przed pytaniem: czy wdrożyć przemysłowy magazyn energii oraz który system wybrać, żeby projekt był rentowny od pierwszego dnia eksploatacji” – Sebastian Fibrand, Country...

PSI Polska Sp. z o.o. news PSI pokaże swoje najlepsze rozwiązania na targach ENERGETAB 2026

PSI pokaże swoje najlepsze rozwiązania na targach ENERGETAB 2026 PSI pokaże swoje najlepsze rozwiązania na targach ENERGETAB 2026

PSI jest międzynarodową firmą obecną na rynku od ponad 57 lat, która na podstawie własnego oprogramowania zapewnia kompleksowe rozwiązania dla wielu branż: produkcji, logistyki czy przemysłu chemicznego....

PSI jest międzynarodową firmą obecną na rynku od ponad 57 lat, która na podstawie własnego oprogramowania zapewnia kompleksowe rozwiązania dla wielu branż: produkcji, logistyki czy przemysłu chemicznego. Rozwiązania PSI wykorzystywane są na całym świecie do optymalizacji przepływu energii i materiałów, przeznaczonych dla przedsiębiorstw użyteczności publicznej i przemysłu. Zapraszamy do spotkań podczas targów ENERGETAB!

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Energoelektroniczne kompensatory mocy biernej ASTec SVG dużej mocy

Energoelektroniczne kompensatory mocy biernej ASTec SVG dużej mocy Energoelektroniczne kompensatory mocy biernej ASTec SVG dużej mocy

Rosnące wymagania dotyczące jakości energii elektrycznej oraz dynamiczna zmienność obciążeń w zakładach przemysłowych czynią kompensację mocy biernej kluczową z perspektywy technicznej i ekonomicznej....

Rosnące wymagania dotyczące jakości energii elektrycznej oraz dynamiczna zmienność obciążeń w zakładach przemysłowych czynią kompensację mocy biernej kluczową z perspektywy technicznej i ekonomicznej. W obliczu wzrastających kosztów energii biernej oraz konieczności spełnienia rygorystycznych norm, coraz większą rolę odgrywają nowoczesne rozwiązania, takie jak statyczne generatory mocy biernej (SVG) o prądzie znamionowym 150 A i 200 A. Dzięki zaawansowanym parametrom, możliwościom rozbudowy i dynamicznej...

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Stabilizacja napięcia w układach zasilania obiektów krytycznych – rozwiązania MSR i MST

Stabilizacja napięcia w układach zasilania obiektów krytycznych – rozwiązania MSR i MST Stabilizacja napięcia w układach zasilania obiektów krytycznych – rozwiązania MSR i MST

Wahania napięcia w sieciach elektrycznych to powszechny problem, który może prowadzić do awarii urządzeń czy przerw w produkcji. Według normy PN-EN 50160, dopuszczalne odchylenia napięcia to ±10%, jednak...

Wahania napięcia w sieciach elektrycznych to powszechny problem, który może prowadzić do awarii urządzeń czy przerw w produkcji. Według normy PN-EN 50160, dopuszczalne odchylenia napięcia to ±10%, jednak wiele urządzeń przemysłowych wymaga znacznie wyższej stabilności.

APATOR SA Licznik na szynę TH35 (DIN) – REMIZ 3

Licznik na szynę TH35 (DIN) – REMIZ 3 Licznik na szynę TH35 (DIN) – REMIZ 3

W dobie rosnących kosztów energii i zaostrzających się norm efektywności energetycznej, precyzyjna analityka staje się fundamentem nowoczesnego zarządzania infrastrukturą. REMIZ 3 to licznik energii elektrycznej,...

W dobie rosnących kosztów energii i zaostrzających się norm efektywności energetycznej, precyzyjna analityka staje się fundamentem nowoczesnego zarządzania infrastrukturą. REMIZ 3 to licznik energii elektrycznej, który łączy kompaktową budowę na szynie DIN z funkcjonalnością zaawansowanych jednostek pomiarowych ze zdalnym odczytem.

Grupa Pracuj S.A. Assessment center – czym jest i dlaczego coraz częściej pojawia się w rekrutacji specjalistów?

Assessment center – czym jest i dlaczego coraz częściej pojawia się w rekrutacji specjalistów? Assessment center – czym jest i dlaczego coraz częściej pojawia się w rekrutacji specjalistów?

W branżach technicznych, w których od kandydatów oczekuje się nie tylko wiedzy, lecz także samodzielności, odpowiedzialności, umiejętności pracy pod presją oraz dobrej organizacji, tradycyjna rozmowa kwalifikacyjna...

W branżach technicznych, w których od kandydatów oczekuje się nie tylko wiedzy, lecz także samodzielności, odpowiedzialności, umiejętności pracy pod presją oraz dobrej organizacji, tradycyjna rozmowa kwalifikacyjna nie zawsze wystarcza. CV pokazuje doświadczenie, rozmowa pozwala poznać motywację, ale dopiero praktyczne zadania pokazują, jak kandydat naprawdę działa w sytuacjach zbliżonych do codziennych wyzwań zawodowych. Właśnie dlatego coraz większą popularność zyskuje assessment center – metoda...

INNPRO Robert Błędowski Sp. z o.o. Miej oko na swój dom – poznaj smart kamery Sonoff

Miej oko na swój dom – poznaj smart kamery Sonoff Miej oko na swój dom – poznaj smart kamery Sonoff

Co dzieje się w domu, kiedy jesteś w pracy, na wakacjach lub na spotkaniu? Czy wszystko jest w porządku z dzieckiem, które zostało pod opieką dziadków? Czy pies spokojnie odpoczywa, a kurier rzeczywiście...

Co dzieje się w domu, kiedy jesteś w pracy, na wakacjach lub na spotkaniu? Czy wszystko jest w porządku z dzieckiem, które zostało pod opieką dziadków? Czy pies spokojnie odpoczywa, a kurier rzeczywiście zostawił paczkę pod drzwiami? Nowoczesne kamery WiFi pozwalają sprawdzić to w każdej chwili – bez skomplikowanej instalacji i wysokich kosztów. Poznaj smart kamery Sonoff i wybierz model najlepiej dopasowany do swoich potrzeb!

Ei Electronics Sp. z o. o. 2027: koniec z licznikami bez zdalnego odczytu. Dyrektywa EED redefiniuje podejście do zarządzania budynkami

2027: koniec z licznikami bez zdalnego odczytu. Dyrektywa EED redefiniuje podejście do zarządzania budynkami 2027: koniec z licznikami bez zdalnego odczytu. Dyrektywa EED redefiniuje podejście do zarządzania budynkami

Dyrektywa o efektywności energetycznej (EED) nakłada na państwa członkowskie UE obowiązek wyposażenia wszystkich liczników ciepła, chłodzenia i ciepłej wody użytkowej w funkcję zdalnego odczytu. Zostało...

Dyrektywa o efektywności energetycznej (EED) nakłada na państwa członkowskie UE obowiązek wyposażenia wszystkich liczników ciepła, chłodzenia i ciepłej wody użytkowej w funkcję zdalnego odczytu. Zostało już tylko 6 miesięcy na wymianę lub modernizację urządzeń, które nie spełniają tych wymagań. W Polsce oznacza to wymianę milionów liczników, a za niedopełnienie obowiązku grożą kary do 10 000 zł – i nie jest to wyjątek w skali europejskiej: na koniec 2024 r. w krajach UE (wraz z Norwegią, Szwajcarią...

Grupa Pracuj S.A. Stres w branży technicznej – proste sposoby na zachowanie koncentracji

Stres w branży technicznej – proste sposoby na zachowanie koncentracji Stres w branży technicznej – proste sposoby na zachowanie koncentracji

Praca w branży technicznej często wiąże się z dużą odpowiedzialnością. Projektowanie instalacji, prowadzenie prac wykonawczych, eksploatacja urządzeń, nadzór nad obiektem, usuwanie awarii czy podejmowanie...

Praca w branży technicznej często wiąże się z dużą odpowiedzialnością. Projektowanie instalacji, prowadzenie prac wykonawczych, eksploatacja urządzeń, nadzór nad obiektem, usuwanie awarii czy podejmowanie decyzji pod presją czasu wymagają nie tylko wiedzy i doświadczenia, ale również odporności psychicznej.

GreenYellow Polska BESS – bateryjne systemy magazynowania energii w praktyce biznesowej

BESS – bateryjne systemy magazynowania energii w praktyce biznesowej BESS – bateryjne systemy magazynowania energii w praktyce biznesowej

Bateryjne systemy magazynowania energii BESS (Battery Energy Storage System) to technologia, która zmienia sposób zarządzania energią elektryczną w obiektach komercyjnych i przemysłowych. Magazyny energii...

Bateryjne systemy magazynowania energii BESS (Battery Energy Storage System) to technologia, która zmienia sposób zarządzania energią elektryczną w obiektach komercyjnych i przemysłowych. Magazyny energii pozwalają gromadzić nadwyżki energii z odnawialnych źródeł i wykorzystywać je w momentach zwiększonego zapotrzebowania – bez strat, bez przestojów, bez uzależnienia od sieci elektroenergetycznej. W Polsce działa ponad 200 dużych instalacji BESS o łącznej mocy przekraczającej 1,2 GW. Do 2030 roku...

INNPRO Robert Błędowski Sp. z o.o. Seria Sonoff Fusion – idealne rozwiązanie do europejskich mieszkań

Seria Sonoff Fusion – idealne rozwiązanie do europejskich mieszkań Seria Sonoff Fusion – idealne rozwiązanie do europejskich mieszkań

Smart home ma ułatwiać życie – a mimo to wciąż może kojarzyć się z remontem, problematycznym montażem i chaosem.

Smart home ma ułatwiać życie – a mimo to wciąż może kojarzyć się z remontem, problematycznym montażem i chaosem.

Branżowe Centrum Umiejętności w Dziedzinie Energetyki w Nisku Innowacyjna infrastruktura, unikalny poligon szkoleniowy oraz bezpłatne szkolenia dla uczniów, dorosłych i nauczycieli zawodu

Innowacyjna infrastruktura, unikalny poligon szkoleniowy oraz bezpłatne szkolenia dla uczniów, dorosłych i nauczycieli zawodu Innowacyjna infrastruktura, unikalny poligon szkoleniowy oraz bezpłatne szkolenia dla uczniów, dorosłych i nauczycieli zawodu

Dynamiczny rozwój sektora elektroenergetycznego oraz transformacja energetyczna stawiają przed rynkiem pracy bezprecedensowe wymagania. Tradycyjny system oświaty, choć daje solidne podstawy, często napotyka...

Dynamiczny rozwój sektora elektroenergetycznego oraz transformacja energetyczna stawiają przed rynkiem pracy bezprecedensowe wymagania. Tradycyjny system oświaty, choć daje solidne podstawy, często napotyka barierę w postaci szybkiego tempa zmian technologicznych. Odpowiedzią na tę lukę jest ogólnopolska sieć Branżowych Centrów Umiejętności (BCU). Wśród placówek wiodących prym w dziedzinie elektroenergetyki szczególne miejsce zajmuje Branżowe Centrum Umiejętności w Dziedzinie Energetyki w Nisku (woj....

Adam Włastowski Product Manager, NOARK Electric Sp. z o.o. Niezawodne wyłączniki nadprądowe (MCB) marki NOARK Electric

Niezawodne wyłączniki nadprądowe (MCB) marki NOARK Electric Niezawodne wyłączniki nadprądowe (MCB) marki NOARK Electric

Wyłączniki nadprądowe zabezpieczają instalację przed skutkami przeciążeń i zwarć. Ich działanie opiera się na dwóch mechanizmach: członie termicznym (reagującym na przeciążenie) oraz elektromagnetycznym...

Wyłączniki nadprądowe zabezpieczają instalację przed skutkami przeciążeń i zwarć. Ich działanie opiera się na dwóch mechanizmach: członie termicznym (reagującym na przeciążenie) oraz elektromagnetycznym (reagującym na zwarcie). Skupimy się tutaj na seriach urządzeń zwarciowej zdolności łączeniowej 6 kA oraz 10 kA.

ADMINISTRATOR24.INFO

EKSPERTBUDOWLANY.PL

IZOLACJE.COM.PL

RYNEKINSTALACYJNY.PL

SPECIAL-OPS.PL

Partnerzy

POLECAMY

Materiały budowlane

Blog Vivus

Strefa Instalatora

Instalacje

RSS elektro.info

CIEKAWE STRONY

Ekspert Budowlany - zlecenia

EPS System - agregaty prądotwórcze

Producent oświetlenia

Ciekawa Architektura

Literatura fachowa

Termomodernizacja.org

CADMATIC

Rollen.pl

O nas

Portal elektro.info.pl zajmuje się szeroko pojmowaną elektrotechniką i elektroenergetyką. Najmocniejszą stroną portalu są opracowania merytoryczne i problemowe, dotyczące m.in. automatyki, inteligentnego budynku, energooszczędności oraz wielu innych dziedzin. Serwis ściśle współpracuje z redakcją miesięcznika „elektro.info” i publikuje materiały uzupełniające do tych wydawanych w czasopiśmie.

ISSN 1642-8722

Regulamin

Regulamin określa zasady korzystania z portalu www.elektro.info.pl. Korzystanie z portalu jest równoznaczne z zaakceptowaniem warunków ustanowionych przez Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655, NIP 1132860378, REGON 146393437 (zwana dalej Grupa MEDIUM) w postaci Regulaminu.

Przeczytaj regulamin

Prywatność

Ta witryna wykorzystuje pliki cookies do przechowywania informacji na Twoim komputerze. Pliki cookies stosujemy w celu świadczenia usług na najwyższym poziomie, w tym w sposób dostosowany do indywidualnych potrzeb. Korzystanie z witryny bez zmiany ustawień dotyczących cookies oznacza, że będą one zamieszczane w Twoim urządzeniu końcowym. W każdym momencie możesz dokonać zmiany ustawień przeglądarki dotyczących cookies. Nim Państwo zaczną korzystać z naszego serwisu prosimy o zapoznanie się z naszą polityką prywatności oraz informacją o cookies.

Nasze serwisy

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.Info.pl
