Linie kablowe czy linie napowietrzne - czynniki wpływające na wybór rodzaju linii wysokiego napięcia

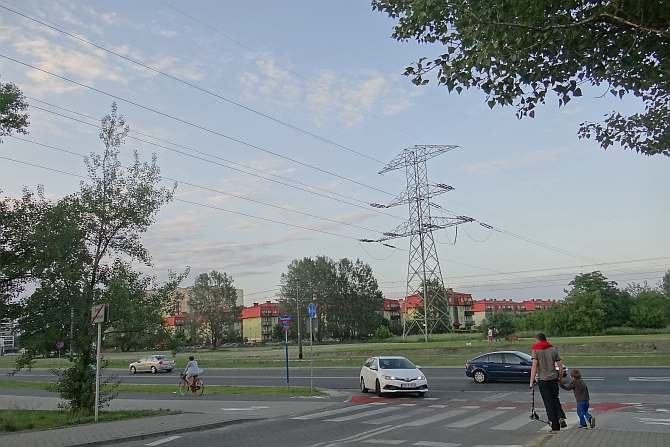

W istniejących uwarunkowaniach techniczno-ekonomiczno-społecznych coraz częściej optymalnym wyborem jest decyzja budowy nowej linii elektroenergetycznej lub jej fragmentu jako linii kablowej.

W ostatnich latach w wielu krajach nasila się niechęć skierowana przeciw budowaniu nowych linii napowietrznych wysokiego napięcia i rosną społeczne oczekiwania lub nawet żądania, aby sieć elektroenergetyczna była rozbudowywana jako sieć kablowa. Z tego też powodu, dynamicznemu rozwojowi wysokonapięciowej sieci elektroenergetycznej coraz częściej towarzyszy dylemat – czy inwestor powinien zdecydować się na budowę linii napowietrznej, czy linii kablowej lub linii mieszanej (tylko we fragmentach będącej linią kablową). Każdy rodzaj linii można scharakteryzować listą zalet i wad.

Zobacz także

Nowe wymagania dla kabli i przewodów w budownictwie – dyrektywa CPR a trasy kablowe część 1.

Nowe wymagania dla kabli i przewodów w budownictwie – dyrektywa CPR a trasy kablowe część 1.

Komisja Europejska kolejno wprowadza w życie wspólne dla całej Unii Europejskiej przepisy prawa, nakładające obowiązek klasyfikacji wyrobów budowlanych pod względem odporności na działanie ognia oraz definiujące...

Komisja Europejska kolejno wprowadza w życie wspólne dla całej Unii Europejskiej przepisy prawa, nakładające obowiązek klasyfikacji wyrobów budowlanych pod względem odporności na działanie ognia oraz definiujące metody badań dla przewodów przeznaczonych do instalowania w budynkach. Artykuł wyjaśnia te kwestie nawiązując do normy PN-EN 50575:2015-03P "Kable i przewody elektroenergetyczne, sterownicze i telekomunikacyjne. Kable i przewody do zastosowań ogólnych w obiektach budowlanych o określonej...

Rozwój konstrukcji żył roboczych kabli elektroenergetycznych WN

Rozwój konstrukcji żył roboczych kabli elektroenergetycznych WN

Rozwój technologii przemysłowych oraz rozwój budownictwa powodują coraz większe zapotrzebowanie na moc. Stan ten jest związany z koniecznością modernizacji, a często przebudowy istniejących sieci elektroenergetycznych....

Rozwój technologii przemysłowych oraz rozwój budownictwa powodują coraz większe zapotrzebowanie na moc. Stan ten jest związany z koniecznością modernizacji, a często przebudowy istniejących sieci elektroenergetycznych. Nie bez znaczenia jest rozwój elektroenergetyki wiatrowej, z której wyprodukowana energia musi zostać doprowadzona do Systemu Elektroenergetycznego. Niejednokrotnie planowana zabudowa mieszkaniowa lub przemysłowa wymaga skablowania odcinka linii napowietrznej w celu odzyskania terenu....

Zobacz osprzęt kablowy HELUKABEL

Zobacz osprzęt kablowy HELUKABEL

Jesteśmy kompleksowym dostawcą kabli, przewodów oraz osprzętu kablowego dla rozwiązań standardowych, jak również niestandardowych – przygotowanych na indywidualne zamówienia Klientów. Produkowane przez...

Jesteśmy kompleksowym dostawcą kabli, przewodów oraz osprzętu kablowego dla rozwiązań standardowych, jak również niestandardowych – przygotowanych na indywidualne zamówienia Klientów. Produkowane przez nas z wysoką dbałością o szczegóły produkty są odporne na czynniki chemiczne, atmosferyczne, działanie temperatur, jak również promieniowanie. Oferujemy Państwu również kompletny zakres osprzętu kablowego do sprzedawanych kabli i przewodów. Są to m.in. dławiki kablowe do standardowych zastosowań, dławiki...

Streszczenie

Rozbudowa sieci elektroenergetycznej wysokiego napięcia wymaga odpowiedzi na pytanie: jaki rodzaj linii jest rozwiązaniem optymalnym w danej sytuacji. Mogą to być linie napowietrzne lub linie kablowe, a nowoczesne technologie pozwalają uzyskać coraz więcej zalet obu typów linii. Należy jednak sądzić, że w istniejących uwarunkowaniach techniczno-ekonomiczno-społecznych coraz częściej optymalnym wyborem jest decyzja budowy nowej linii elektroenergetycznej lub jej fragmentu jako linii kablowej.

Abstract

Overhead lines or underground cable lines – factors which influence on choice of type of high voltage power line

Development of high voltage power network needs to fulfill such demands as: what kind of power line is optimal solution in particular situation. We can choose overhead line or cable line because modern technologies offer longer list of advantages for both types of each kind of line. It should be mentioned that in existing technical, economic and social conditions very often the optimal choice is the decision to construct the whole power line or its part as a cable line.

Jak wspomniano już w referacie zaprezentowanym przez autorkę na Konferencji KABEL 2013, jeżeli chce się sprawdzić, jakie tematy w elektroenergetyce są szczególnie dla niej ważne i wymagają badań oraz analiz, należy zapoznać się z problemami prezentowanymi na aktualnie odbywających się konferencjach, ale przede wszystkim, jeżeli myślimy o systemie elektroenergetycznym i urządzeniach wysokonapięciowych – to należy spojrzeć na tematy realizowane przez ­CIGRE w ramach pracy 16 Komitetów Studiów (Study Committee).

Ponieważ dla międzynarodowego stowarzyszenia ­CIGRE (Conseil International des Grands Reseaux Electiques lub International Council on Large Electric Systems) głównym zadaniem jest właśnie propagowanie wymiany aktualnych informacji naukowo-technicznych oraz podnoszenie poziomu wiedzy dotyczącej wytwarzania, przesyłu i rozdziału energii elektrycznej.

Dawniej obszar działania ­CIGRE obejmował tylko zakres wysokich i najwyższych napięć, jednak od kilku lat już oficjalnie przyjęto, że również tematyka średnich napięć mieści się w zakresie prac naukowych inspirowanych lub analizowanych przez ­CIGRE. Dlatego ­CIGRE obecnie zajmuje się nie tylko systemem elektroenergetycznym na poziomie wysokiego napięcia, lecz w obszarze zainteresowań stowarzyszenia znalazły się także relacje pomiędzy siecią WN a siecią dystrybucyjną średniego napięcia (i to zarówno w aspekcie problematyki technicznej, ekonomicznej, jak i organizacyjnej).

CIGRE publikuje wiele opracowań naukowych (tzw. Broszury Techniczne), które są efektem współpracy naukowców i ekspertów z różnych państw, w ramach komitetów studiów oraz grup roboczych (Working Groups), powoływanych w celu rozwiązywania wyłonionych problemów priorytetowych w danym okresie.

Informacje o opublikowaniu i krótkie omówienie zawartości tych Broszur Technicznych publikowane są w znanym i cenionym na całym świecie magazynie ELECTRA.

b linie kablowe rys1

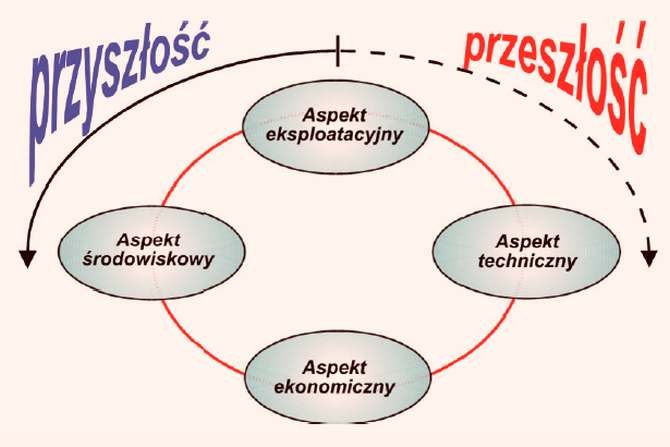

Rys. 1. Aspekty wpływające na wybór typu nowo budowanej linii elektroenergetycznej; rys. A. Rakowska

CIGRE już w roku 1996 zorganizowało wspólną sesję dla dwóch Komitetów Studiów (SC B1 Kable elektroenergetyczne i SC B2 Linie napowietrzne), której tematem był problem wyboru: czy linia kablowa, czy linia napowietrzna. I już wówczas wskazywano, że wśród wielu czynników wpływających na wybór typu linii dla nowo budowanych fragmentów sieci elektroenergetycznych pojawia się aspekt społeczny, który będzie miał coraz silniejszy wpływ na decyzję inwestorów.

Na rys. 1. pokazano, jakie aspekty brane są pod uwagę przy podejmowaniu decyzji o wyborze rodzaju linii – zgodnie z raportem z roku 1996. Wśród rozpatrywanych czynników wymieniono m.in. względy estetyczne, wpływ pola magnetycznego, spadek wartości gruntu, wpływ pola elektrycznego, oddziaływanie na środowisko, wpływ na rolnictwo i hodowlę bydła, uciążliwość hałasu itd.

Z kolei w 1993 roku odbyło się w Niemczech spotkanie przedstawicieli operatorów sieci elektroenergetycznej (operatorów – określenie zgodne z obecną strukturą sektora energetycznego) z Europy, na które przygotowano raport z kilkunastu krajów na temat decyzji o wyborze typu planowanych nowych linii elektroenergetycznych.

Z przeprowadzonych ankiet wynikało, że na decyzję o wybudowaniu linii kablowej (a nie napowietrznej) w 33% przypadków wpłynęły naciski społeczne i wyniki debat publicznych.

Z kolei 29% decyzji wynikało z szeroko rozumianej ochrony środowiska – co wydaje się połączone z poprzednim przypadkiem. A równo po 18% decyzji zostało oparte na analizie topografii terenu, na którym miała powstać linia, oraz na ocenie przyczyn technicznych. Jednakże polityka większości operatorów zakładała, że linie kablowe należy budować jedynie wówczas, gdy niemożliwa jest budowa linii napowietrznych (np. w centrach dużych miast) oraz gdy napięcie linii nie przekracza 400 kV i tylko na krótkich odcinkach.

Czynniki wpływające na wybór rodzaju linii elektroenergetycznej WN

Informacje o oddawaniu do eksploatacji kolejnych linii elektroenergetycznych, których wybrane parametry techniczne stanowią przełamywanie następnych barier, docierają do nas coraz częściej.

W wielu państwach można obserwować bardzo dynamiczny rozwój sieci elektroenergetycznej – w niektórych krajach rozwój ten ma szczególnie duże tempo, a inwestycje energetyczne budzą zachwyt i niekiedy… zazdrość. Dotyczy to zarówno budowy coraz dłuższych linii napowietrznych, jak i linii kablowych charakteryzujących się coraz wyższymi zdolnościami przesyłowymi. Nowoczesne konstrukcje elementów wdrażanych do budowy linii – zarówno kablowych, jak i napowietrznych – pozwalają zapewnić wzrost niezawodności działania, zmniejszenie oddziaływania na środowisko i obserwowany w ostatnich latach dynamiczny rozwój linii prądu stałego dla obu typów linii [1].

Inwestor staje przed bardzo trudnym problemem – jak pogodzić oczekiwany rozwój sieci elektroenergetycznej na wszystkich poziomach napięcia z gwałtownymi protestami przeciwko budowaniu nowych linii napowietrznych w pobliżu osiedli mieszkaniowych. Protesty spowodowane są głównie obawą przed działaniem pola magnetycznego, ale i także względami „wizualnymi” (rys. 2a. i rys. 2b.).

b linie kablowe rys2a

Rys. 2a. Plakat wspierający protesty przeciwko budowie linii napowietrznej; rys. archiwim autorki (A. Rakowska)

b linie kablowe rys2b

Rys. 2b. Plakat wspierający protesty przeciwko budowie linii napowietrznej; rys. archiwim autorki (A. Rakowska)

Bardzo często jako najważniejsze kryterium przyjmowane są aspekty ekonomiczne. Jednostkowy koszt budowy linii kablowej zależy od bardzo wielu czynników, jednakże nadal linie kablowe wymagają wyższych kosztów inwestycyjnych w porównaniu do równoważnych linii napowietrznych. Wraz z rozwojem technologii produkcji kabli i osprzętu zauważa się jednak zmniejszanie tej różnicy w nakładach inwestycyjnych. Pozytywny przykład omawiano m.in. na jednej z sesji ­CIGRE, prezentując linię kablową 150 kV, której koszt budowy był tylko o 50% wyższy od kosztów budowy linii napowietrznej o tej samej zdolności przesyłowej.

Na niekorzyść kabli przytaczane są stosunkowo wysokie wartości wskaźników awaryjności charakteryzujących linie ułożone kablami o przestarzałej konstrukcji, lecz analiza światowych doświadczeń z eksploatacji linii ułożonych kablami o izolacji z polietylenu usieciowanego (XLPE) – stosowanymi już od wielu lat – napawa optymizmem, ponieważ wykazuje, że to wskaźniki awaryjności linii napowietrznych są wyższe niż dla linii kablowych wykonywanych tymi kablami.

Należy podkreślić, że obecnie eksploatowana sieć kablowa (w której w większości udało się wycofać z eksploatacji linie ułożone kablami o izolacji wytłaczanej, o konstrukcji tzw. pierwszej generacji z ekranem taśmowym) charakteryzuje się znacznie niższymi wskaźnikami awaryjności niż linie napowietrzne dla tego samego poziomu napięcia. Przy bezawaryjnej pracy linii kablowych, koszt ich eksploatacji jest niższy niż dla linii napowietrznych (konieczna wycinka drzew i gałęzi, awarie związane z ekstremalnymi warunkami atmosferycznymi itd.), ale pod warunkiem, że nie uwzględnia się w tym koszcie – kosztów usuwania awarii, które w przypadku linii kablowej są wyższe.

Literatura

  1. Rakowska A., Elektroenergetyczne linie napowietrzne i kablowe w pracach CIGRE, Sympozjum Nowoczesne rozwiązania w budownictwie sieciowym, Ostrów Wlkp. 11.01.2017
  2. Rakowska A., Grzybowski A., Stiller J., Oddziaływanie linii kablowych najwyższych napięć prądu przemiennego (AC) na środowisko, opracowanie IE PP dla PSE Operator S.A., 2006
  3. Swingler S., Daly J., Barber K., Gille A., Awad R.,… , Statistics of AC underground cables in power networks, CIGRE TB 338 WG B1.07, 2007, s.1-138
  4. Benato R. , Del Brenna M., Di Mario C., Lorenzoni A., Zaccone E., A new procedure to compare the social costs of ehv-hv overhead lines and underground XLPE cables, CIGRE Session 2006, paper B1-301
  5. Electricity Transmission Costing Study, An Independent Report Endorsed by the Institution of Engineering & Technology, Parsons Brinckerhoff, 2012
  6. 5th CEER benchmarking report on the quality of electricity supply, Council of European Energy Regulators, 2011
  7. 6th CEER benchmarking report on the quality of electricity and gas supply, 2016
  8. Kouba D., Mezera D., Kopt M., Brož F., Smart improvement of distribution grid reliability, 23rd International Conference on Electricity Distribution Lyon, 15-18 June 2015 Paper 1240
  9. Power Distribution in Europe – Facts & Figures, 2012
  10. Verite J.C., Bjorlow-Larsen K., Conti R., …, Magnetic field in HV cable systems: systems without ferromagnetic component, CIGRE TB 104, 1996, s.1-32
  11. Saltzer M., Gustafsson A., Jeroense M., Ghorbani H., Fälth J. F., Quist T., Bergelin P., A new voltage level for extruded DC cables, CIGRE Session 2016, paper B1-301
  12. Penserini P., HVDC Projects, Wets’151, Wersal, 2015
  13. Mehraban B., Dolan R., Casablanca C., Barthold L., Woodford D., Adapa R., Prospective DC conversion of a major 345 kV AC line, CIGRE Session 2016,paper B2-103
  14. Alegria A., Chavez G., Escuti J., A 500 kV HVAC circuit conversion into a +/-500 kV HVDC bipole line in the Central Interconnected System (Chile), CIGRE Session 2016, paper B2 -107
  15. Barber K., Issues related to long length HVAC cables – reliability of supply, Wets’15 (2015) Wersal
