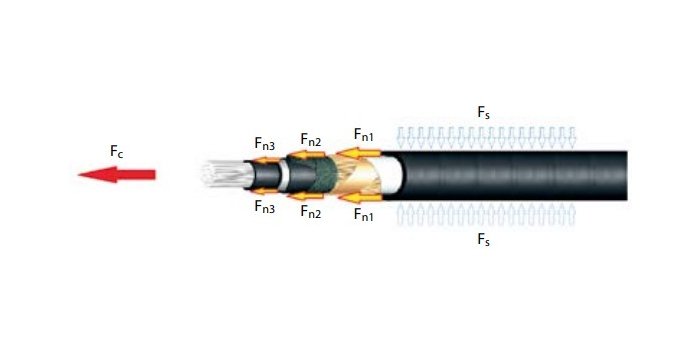

Wektory siły ściskającej powstające pod opończą kablową
Maksymalna dopuszczalna siła ciągnięcia kabla np. typu XRUHAKXs 120/50 mm2 wyprodukowanego w oparciu o normę [1] cz. 10C, zależy od sposobu: uchwycenia kabla (za żyłę główną, powłokę kabla) oraz liczby oraz sposobu ułożenia kabli jednożyłowych w trakcie jednoczesnego ciągnięcia (pojedynczo, trzy równolegle, trzy skręcone razem) [1, 2, 3].
Instalacje elektryczne w budynkach mieszkalnych stały się ostatnio znacznie bardziej złożone niż kilkanaście, a nawet kilka lat temu. Korzystamy dzisiaj z większej liczby urządzeń zasilanych energią elektryczną,...
Instalacje elektryczne w budynkach mieszkalnych stały się ostatnio znacznie bardziej złożone niż kilkanaście, a nawet kilka lat temu. Korzystamy dzisiaj z większej liczby urządzeń zasilanych energią elektryczną, a nierzadko w domach mieszkalnych mamy również do czynienia z mniej lub bardziej zaawansowanymi systemami automatyki.
W sprężynowych złączkach listwowych występują trzy warianty otwierania zacisków: z otworem montażowym, za pomocą przycisku i dźwigni. Ostatnio przedstawiliśmy złączki z dźwignią, dostępne wyłącznie w rodzinie...
W sprężynowych złączkach listwowych występują trzy warianty otwierania zacisków: z otworem montażowym, za pomocą przycisku i dźwigni. Ostatnio przedstawiliśmy złączki z dźwignią, dostępne wyłącznie w rodzinie WAGO TOPJOB® S. Tym razem szczegółowo omówimy pozostałe dwa warianty: przycisk i otwór montażowy.
Złączki listwowe są dziś podstawowym komponentem każdej nowoczesnej rozdzielnicy. Wśród dostępnych na rynku rozwiązań szczególną uwagę zwracają te produkty, które gwarantując pewność połączenia skracają...
Złączki listwowe są dziś podstawowym komponentem każdej nowoczesnej rozdzielnicy. Wśród dostępnych na rynku rozwiązań szczególną uwagę zwracają te produkty, które gwarantując pewność połączenia skracają czas montażu i czynią je bardziej intuicyjnym. Wszystkie te warunki spełniają złączki listwowe TOPJOB® S z dźwignią.
Zatem wybór sposobu uchwycenia kabla będzie się wiązał niewątpliwie z określonymi wadami oraz zaletami, z którymi bez wątpienia warto się zapoznać po to, aby na etapie realizacji inwestycji zastosować wariant najbardziej odpowiedni z punktu widzenia realizacji zadania. Innymi słowy, wybieramy najbardziej odpowiedni sposób uchwycenia kabla, uwzględniając: warunki terenowe, możliwości techniczne – sprzętowe wykonawcy oraz czasowe [2].
Przedmiotowy artykuł niestety nie jest w stanie przedstawić Czytelnikowi jednego „złotego środka” – idealnego sposobu uchwycenia kabla – ponieważ wybór to zawsze pewnego rodzaju kompromis ponoszony na rzecz celu nadrzędnego (np. czasu realizacji inwestycji) względem podrzędnego lub podrzędnych. Wybór to nic innego jak zarządzanie ryzykiem decyzyjnym, które powinno być jak najbardziej świadome. Artykuł przedstawia wyłącznie pewien obszar danych technicznych – wynikających ze sposobów uchwycenia kabla – potrzebnych do przeprowadzenia analizy ryzyka decyzyjnego w tym zakresie.
W artykule:
Uchwycenie kabla za żyłę główną
Uchwycenie kabla za powłokę
Streszczenie
W artykule przedstawiono bardzo ogólnie problematykę związaną z aspektami mechanicznymi występującymi podczas układania kabli. Przedstawiono wady i zalety poszczególnych metod uchwycenia kabla.
Abstract
Pros and cons of individual methods of capturing medium voltage cables during laying
This article briefly discusses the general problems of mechanical aspectsconnected with laying of medium voltage cable. The advantages and disadvantages of each method of cable were presented.
Uchwycenie kabla za żyłę główną
Wybierając sposoby uchwycenia kabla za żyłę główną trzeba być świadomym, że to w materiale żyły głównej kabla powstanie naprężenie (Fn) wynikające z wartości siły ciągnięcia kabla (wektora – Fc), co przedstawiono na rysunku 1. Natomiast siła skrętna (Fsk), przedstawiona na rysunku 2., oddziaływająca na materiał żyły głównej kabla, wynika z występowania skrętu liny ciągarki wokół własnej osi. Będzie ona niwelowana przez krętlik (z łożyskiem ślizgowym) [2, 3].

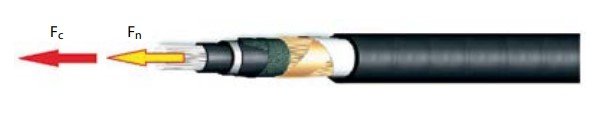

Rys. 1. Kierunki działania wektora siły na kabel, gdzie: Fc – wektor siły wynikający z ciągnięcia kabla, Fn – wektor siły oddziaływający na materiał żyły głównej [4]

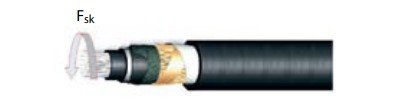

Rys. 2. Wektor siły skrętnej oddziaływający na kable w trakcie ciągnięcia, gdzie: Fsk – wektor siły skrętnej działający na kabel [4]
Rys. 3. Ucho do ciągnięcia kabla za żyłę główną [2]

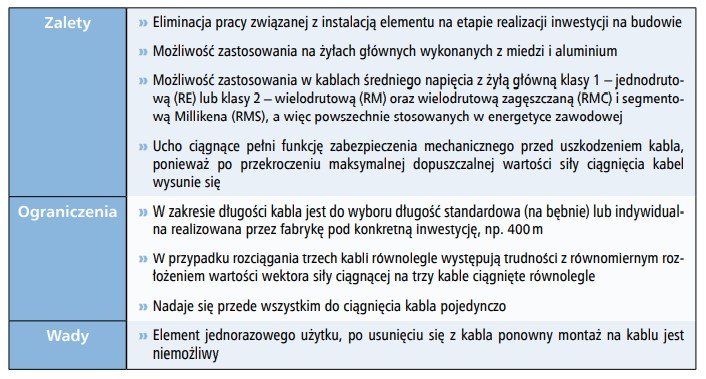

Dysponując podstawową wiedzą na temat zjawisk fizycznych wpływających na kabel podczas jego ciągnięcia można przystąpić do analizy technicznej co do zalet i wad danego sposobu uchwycenia kabla. Zasadniczo uchwycenie kabla za żyłę główną jest realizowane poprzez zastosowanie:
ucha do ciągnięcia kabla,
głowicy do ciągnięcia kabla.
Za prawidłową instalację ucha ciągnącego na kablu (rys. 3.) odpowiada producent kabla. To technolodzy z fabryki kabli, na bazie swoich doświadczeń, dobierają odpowiednio długość tulei ucha ciągnącego, która podlega zaprasowaniu na żyle głównej kabla (z wymaganą siłą) tak, aby mogła przenosić bezpiecznie obciążenie mechanicznie wynikające z maksymalnej dopuszczalnej siły ciągnięcia kabla. Dodatkowo połączenie pomiędzy uchem ciągnącym a kablem w fabryce jest zabezpieczane przed możliwością wniknięcia wilgoci. W efekcie na plac budowy wraz zamówionym kablem dostarczany jest element służący do jego ciągnięcia [2]. Poszczególne zalety, ograniczenia oraz wady w zakresie stosowania ucha ciągnącego podano w tabeli 1.
Głowice do ciągnięcia kabla przedstawione na rysunku 4 są produkowane dla określonego przekroju nominalnego żyły głównej kabla, np. 120 mm2.. Mocowanie żyły głównej kabla w głowicy ciągnącej (tulei) jest realizowane przez wykonawcę inwestycji na budowie, poprzez:
wbicie klina w środek przekroju poprzecznego żyły głównej kabla (rys. 4a),
dokręcenie śrub z odpowiednim momentem siły, w zależności od przekroju nominalnego żyły głównej kabla oraz materiału, z którego została wykonana (rys. 4b).
Po zainstalowaniu głowicy ciągnącej na tak połączone ze sobą elementy nakłada się osłonę, której zadaniem jest zabezpieczenie kabla przed zabrudzeniem [2, 5]. Poszczególne zalety, ograniczenia oraz wady stosowania głowicy ciągnącej podano w tabeli 2.

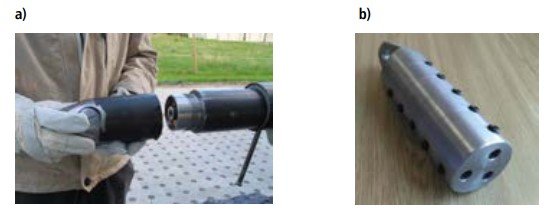

Rys. 4. Głowica do ciągnięcia kabla: a) instalowana za pomocą klina [5], b) instalowana poprzez dokręcenie śrub fot. Tele-Fonika Kable
Wybierając sposób uchwycenia kabla za powłokę, należy zdawać sobie sprawę z faktu, że to w materiale, z którego została wykonana: powłoka kablowa, żyła powrotna oraz izolacja kabla powstają naprężenia, które są przenoszone dopiero na żyłę główną (Fn i Fs), wynikające z wartości siły ciągnięcia kabla (wektora – Fc, co przedstawiono na rysunku 5.). Tak naprawdę to elementy układu izolacyjnego kabla wraz z żyłą powrotną są narażone na uszkodzenia podczas ciągnięcia kabla, w szczególności na załomach trasy linii kablowej. Natomiast siła skrętna (Fsk), przedstawiona na rysunku 2., oddziaływająca na kabel, tak jak w przypadku uchwycenia kabla za żyłę główną, zostaje niwelowana przez krętlik (łożyskiem ślizgowym) [2, 3, 5].

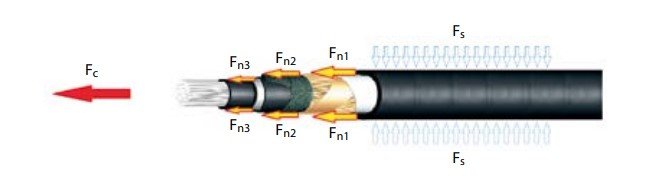

Rys. 5. Kierunki działania wektorów sił na kabel, gdzie: Fc – wektor siły wynikającej z ciągnięcia kabla w trakcie układania, powłokę (Fn1), żyłę powrotną (Fn2), izolację (Fn3), Fs – wektory siły ściskającej powstające pod opończą kablową w momencie układania (ciągnięcia) kabla [4]
Uchwycenie kabla za powłokę jest realizowane poprzez zastosowanie opończy kablowych, które po pierwsze, powinny być przeznaczone do kabli (nie należy stosować opończy do linii napowietrznych izolowanych), po drugie, opończe kablowe powinny być prawidłowo dobrane do średnicy zewnętrznej kabla. Poza tym opończę kablową należy zabezpieczyć przed możliwością zsunięcia się z kabla poprzez nałożenie kilku warstw taśmy izolacyjnej na koniec opończy i powłokę kabla (rys. 6.) [2, 5].
Asortyment w zakresie opończy kablowych jest duży, zasadniczo można wyróżnić opończe:

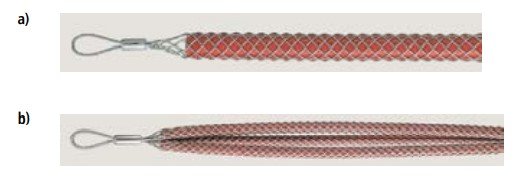

jednouche do ciągnięcia kabla pojedynczo lub trzech równolegle (rys. 7.),

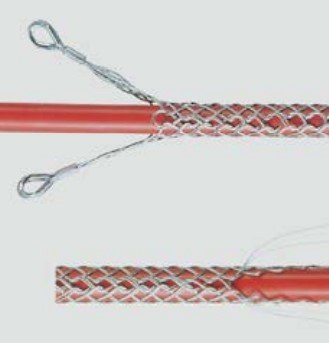

dwuuche szyte do ciągnięcia kabla pojedynczo (rys. 8.). Można je zainstalować na kablu w dowolnym miejscu. Powszechnie jest stosowane do podciągnięcia kabla na już ułożonym odcinku linii kablowej.

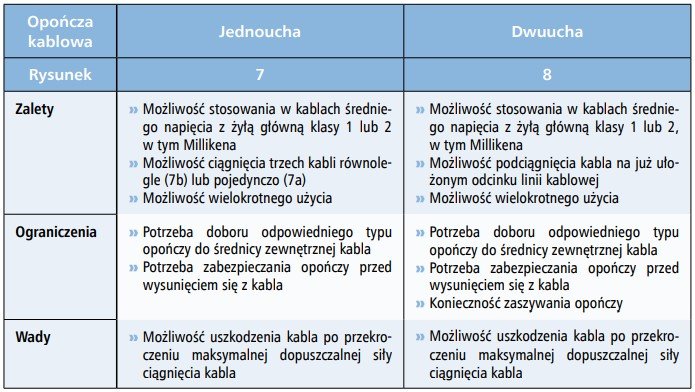

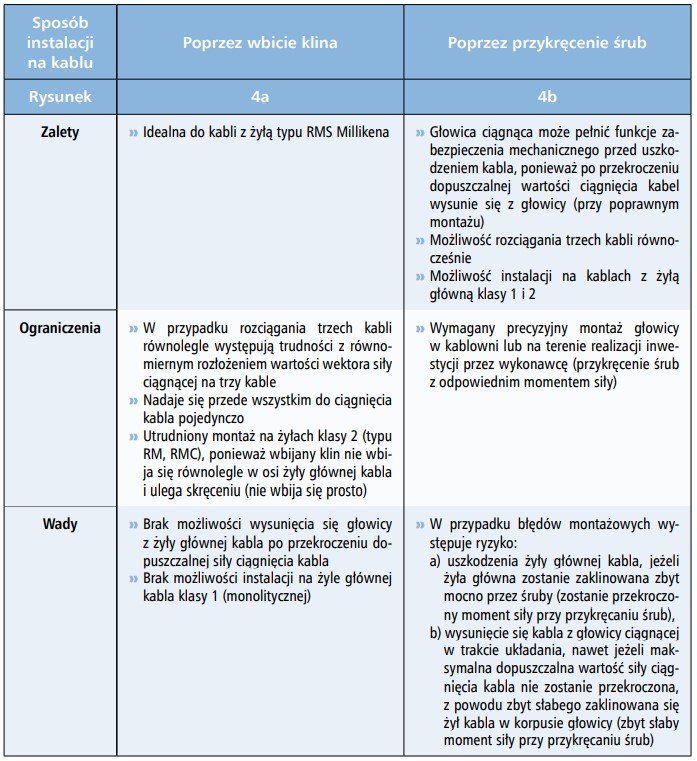

Poszczególne zalety, ograniczenia oraz wady wynikające z stosowania opończy kablowych podano w tabeli 3.1.
Czas realizowania inwestycji to nie czas ani miejsce na przeprowadzanie analizy i podejmowanie decyzji w zakresie sposobu uchwycenia kabla. Taka analiza powinna być przeprowadzana wcześniej, na etapie przygotowywania się do inwestycji na podstawie: dokumentacji projektowej, w której powinny być umieszczone obliczenia w zakresie szacowania siły tarcia.
Przedstawione wady i zalety poszczególnych sposobów uchwycenia kabla to oczywiście subiektywne kryteria przyjęte przez autorów.
1Zgodnie z wymaganiami normy N SEP-E 004, stosowanie opończy (pończochy kablowej) jest zabronione.
Literatura
Norma PN HD 620 S2:2010 cz. 10C Kable elektroenergetyczne o izolacji wytłaczanej na napięcie znamionowe od 3,6/6 (7,2) kV do 20,8/36 (42) kV włącznie,
Zawodniak J.,J., Szewczykowski M., Ograniczanie siły tarcia przy układaniu kabli metodą wykopu otwartego, INPE nr 159 czerwiec 2020 r., s. 27-39,
Lenartowicz R., „Warunki techniczne wykonywania i odbioru robót budowlanych. Linie kablowe niskiego i średniego napięcia”, Instytut Techniki Budowlanej, Warszawa 2011 r.,
Katalog: TELE-FONIKA Kable, Kable i przewody elektroenergetyczne,
M. Szewczykowski: Podstawowe zagadnienia związane z zagrożeniami podczas układania kabli- materiały szkoleniowe.
Polskie sieci trakcyjne ze względu na zaniedbania materiałowe, konstrukcyjne oraz brak inwestycji przez szereg lat szczególnie pilnie wymagają w tej chwili działań mających na celu ich modernizację, dostosowanie...
Polskie sieci trakcyjne ze względu na zaniedbania materiałowe, konstrukcyjne oraz brak inwestycji przez szereg lat szczególnie pilnie wymagają w tej chwili działań mających na celu ich modernizację, dostosowanie do standardów międzynarodowych oraz parametrów jazdy pociągów, zgodnie z obowiązującymi w tej materii dyrektywami Unii Europejskiej.
