Sposoby łączenia kabli i przewodów w instalacjach rozdzielczych

niewymagające użycia drogich narzędzi specjalistycznych

Justyna Talmont | elektro.info 4/2020 | 2020-05-04

Przykład złączki zaciskowej w rozdzielnicy nn oraz elementu sprężynowego mocującego przewód, fot. WAGO

Każde połączenie dwóch przewodników charakteryzuje się rezystancją zestykową. Rezystancja zestykowa nie ma stałej wartości w czasie ze względu na utlenianie się powierzchni styków, a przyrost jej jest tym większy, im wyższa jest temperatura pracy zestyków. Wraz ze wzrostem temperatury zestyku i grubości warstwy nalotowej wzrasta natężenie pola elektrycznego w warstwie nalotowej co prowadzi do jej przebicia. Przy dostatecznie dużej grubości warstwy nalotowej przebicie może nie nastąpić i temperatura zestyku może wzrosnąć i przekroczyć dopuszczalne granice powodując upalenie się połączenia.

Zobacz także

WAGO ELWAG Jak zacząć przygodę ze złączkami listwowymi w rozdzielnicy budynkowej?

Jak zacząć przygodę ze złączkami listwowymi w rozdzielnicy budynkowej?

Instalacje elektryczne w budynkach mieszkalnych stały się ostatnio znacznie bardziej złożone niż kilkanaście, a nawet kilka lat temu. Korzystamy dzisiaj z większej liczby urządzeń zasilanych energią elektryczną, a nierzadko w domach mieszkalnych mamy również do czynienia z mniej lub bardziej zaawansowanymi systemami automatyki.

WAGO ELWAG Jak dobrać właściwy sposób otwierania zacisku?

Jak dobrać właściwy sposób otwierania zacisku?

W sprężynowych złączkach listwowych występują trzy warianty otwierania zacisków: z otworem montażowym, za pomocą przycisku i dźwigni. Ostatnio przedstawiliśmy złączki z dźwignią, dostępne wyłącznie w rodzinie WAGO TOPJOB® S. Tym razem szczegółowo omówimy pozostałe dwa warianty: przycisk i otwór montażowy.

WAGO ELWAG Najbardziej intuicyjny montaż przewodów na szynie

Najbardziej intuicyjny montaż przewodów na szynie

Złączki listwowe są dziś podstawowym komponentem każdej nowoczesnej rozdzielnicy. Wśród dostępnych na rynku rozwiązań szczególną uwagę zwracają te produkty, które gwarantując pewność połączenia skracają czas montażu i czynią je bardziej intuicyjnym. Wszystkie te warunki spełniają złączki listwowe TOPJOB® S z dźwignią.

Zestyki

Każdy aparat pracujący w rozdzielnicach i układach zasilających urządzenia elektryczne ma tor prądowy oraz układ zestykowy. Przepływ prądu ciągłego powoduje nagrzewanie się toru prądowego i zestyków do temperatury, która nie powinna przekraczać wartości dopuszczalnej. W warunkach zwarciowych tory prądowe oraz układy zestykowe podlegają dodatkowemu nagrzewaniu, oraz narażeniom elektrodynamicznym wywołanym prądami zwarciowymi [1, 2].

Jednym z najważniejszych parametrów charakteryzujących zestyki jest struktura powierzchni styczności. Ze względu na kształt powierzchni stykowych zestyki można podzielić na punktowe, liniowe i powierzchniowe. Jednak ze względu na rzeczywisty profil powierzchni styczność dwu ciał nigdy nie następuje w jednym punkcie, wzdłuż linii lub jednolitej powierzchni geometrycznej. Dlatego też o zestyku punktowym mówimy, gdy styczność elektryczna odbywa się na powierzchni o bardzo małym promieniu. Zestyk liniowy jest to zestyk, w którym styczność rzeczywista odbywa się na kilku małych powierzchniach ułożonych w przybliżeniu wzdłuż pewnej linii prostej. Natomiast zestyk powierzchniowy jest to zestyk, w którym styczność pozorna następuje na powierzchni wynikającej z geometrycznych wymiarów styków, a styczność rzeczywista na wielu małych powierzchniach dowolnie usytuowanych w obrębie pozornej powierzchni styczności (profilu powierzchni) [1].

Rezystancja zestykowa jest zmienna w czasie ze względu na utlenianie się powierzchni styków oraz towarzyszący temu zjawisku wzrost temperatury. Rzeczywista powierzchnia styczności jest sumą powierzchni zestyków punktowych. Wielkość rzeczywistej powierzchni styczności zależy od twardości materiału, rodzaju i dokładności obróbki powierzchni oraz wpływu na profil falistości i chropowatości tych powierzchni [1].

Zależnie od wartości siły docisku zestyków, mikropowierzchnie ulegają odkształceniom sprężystemu lub plastycznemu. W zestykach na prądy znamionowe powyżej kilkuset amperów z uwagi na wymaganie małej rezystancji na ogół stosowane są znaczne siły docisku powodujące odkształcenia plastyczne mikropowierzchni [2]. Rezystancja zestykowa jest podstawowym parametrem charakteryzującym zestyk oraz decyduje o jego obciążalności prądowej ciągłej i zwarciowej dla całego toru prądowego.

Złączki listwowe

Często zachodzi potrzeba podłączenia dużej liczby przewodów w mocno ograniczonej przestrzeni rozdzielnicy nn. Wykonywanie prac montażowych w takich warunkach jest bardzo trudne i może szybko doprowadzić do nieprawidłowego okablowania, co z kolei przekłada się na znaczny wzrost kosztów w przypadku awarii.

Zadaniem złączek listwowych jest łatwe połączenie urządzeń elektrycznych z aparaturą w rozdzielnicy. Dzięki nim wszystkie przewody są łatwo identyfikowalne, a eksploatacja urządzeń elektrycznych staje się dużo wygodniejsza, głównie ze względu pomiary i eksploatację.

W urządzeniach elektrycznych i rozdzielnicach możemy spotkać różne technologie złączek od połączeń śrubowych po połączenia samozaciskowe i technologie hybrydowe. W ostatnich latach coraz większą popularność zdobywają różnego typu połączenia ze sprężyną dociskową, które eliminują możliwość niedokręcenia przewodu i praktycznie nie wymagają narzędzi przy montażu [3].

Połączenia śrubowe

W systemie połączeń śrubowych stosowanych w złączkach można spotkać zacisk stalowy lub ze stopu miedzi z wykorzystaniem toru prądowego ze stopu miedzi. Oba elementy pokryte są powłokami galwanicznymi, zwiększającymi ich odporność na starzenie. Stal daje tu dobre właściwości pod względem mechanicznym. Jej sprężystość, dodatkowo ulepszana obróbką cieplną, pozwala trwale zamocować przewód w zacisku. Siła w postaci dokręcenia śruby dociskowej zostaje przeniesiona na stal, która nie ulega trwałej deformacji, tylko przekazuje ją – dzięki czemu połączenie ma charakter trwały [3, 4].

Połączenia samozaciskowe

Złączki szynowe samozaciskowe należą do najnowocześniejszych mocowań przewodów drutowych i linkowych, mających częste zastosowanie w elektrotechnice. Specjalny samozaciskowy system stosowany w tych złączkach umożliwia łatwy montaż często bez użycia narzędzi oraz gwarantuje wysoką jakość połączeń przewodów. Złączki pozwalają na łączenie przewodów o szerokim zakresie przekrojów – najczęściej od 0,8 do 35 mm², a czasem nawet 95 mm². Można łączyć przewody wykonane z miedzi: jednodrutowe, wielodrutowe oraz linkowe – ze spojoną końcówką, końcówką kołkową lub zaciśniętą tulejką. Przewód jest dociskany do szyny prądowej za pomocą sprężyny, którą odgina się przy przyłączaniu lub odłączaniu za pomocą wkrętaka, wsuwanego do wykonanego w tym celu otworu w złączce. Występują również rozwiązania typu „push in”, w których nie jest wymagany żadne narzędzie przy montażu, a odizolowany przewód wystarczy włożyć i wcisnąć palcami w złączkę dobraną do jego przekroju. Natomiast w celu demontażu wystarczy nacisnąć przycisk, który zwolni sprężynę dociskającą.

Siła docisku sprężyny jest stała i niezależna od montera, co jest istotną zaletą w porównaniu do zacisków śrubowych, gdzie moment obrotowy dokręcenia w dużym stopniu zależy od wyczucia i wprawy montera oraz zastosowanych narzędzi [3, 5]. Część przewodząca może mieć różną budowę, w zależności od typu, rozmiaru i charakterystyki zacisku oraz funkcji, jaką ma do spełnienia, a także użytego typu połączenia. Materiałem przewodzącym jest najczęściej wysokiej jakości stal sprężynowa chromowo-niklowa. Posiada ona dobre właściwości mechaniczne. Jest odporna na rozciąganie, zginanie i korozję. Stal może być pokryta elastyczną i miękką warstwą ołowiowo-cynową, dzięki czemu zwiększa się powierzchnia styku przy ściśnięciu podłączanego przewodu. Warstwa ta posiada dobre właściwości elektryczne, pozwalające na uzyskanie minimalnej rezystancji przejścia.

W przypadku dużych przekrojów podłączanych przewodów 35 – 185 mm² stosuje się specjalne rozwiązania, które ściskają sprężynę dociskowa ułatwiając montaż kabli i przewodów. Jedna z metod łączenia polega na przekręceniu dźwigni, o pewien kąt, do oporu za pomocą śrubokręta, co spowoduje zwolnienie nawet trzech sprężyn dociskających przewód (fot. 2.) [5]. Druga metoda (fot. 3.) polega na tym, że za pomocą klucza imbusowego lub śrubokręta napina się sprężynę poprzez obrót w kierunku przeciwnym do ruchu wskazówek zegara aż do oporu, a następnie wciska przycisk z funkcją blokady – zacisk pozostaje w pozycji otwartej. Odizolowany przewód umieszcza się w złączce, a następnie lekkim obrotem w lewo zwalania się blokadę powodując rozprężenie się sprężyny i zakleszczenie się przewodu. Takie rozwiązanie nie wymaga stosowania końcówek [3]. Dodatkową zaletą jest możliwość użytkowania tego zacisku w warunkach, gdzie występują drgania. Sprężyna zmniejsza bowiem niebezpieczeństwo obluzowania się przewodu w tych warunkach dzięki swojej stałej sile docisku [3, 5].

zlaczka listwowa z trzema sprezynami fot2

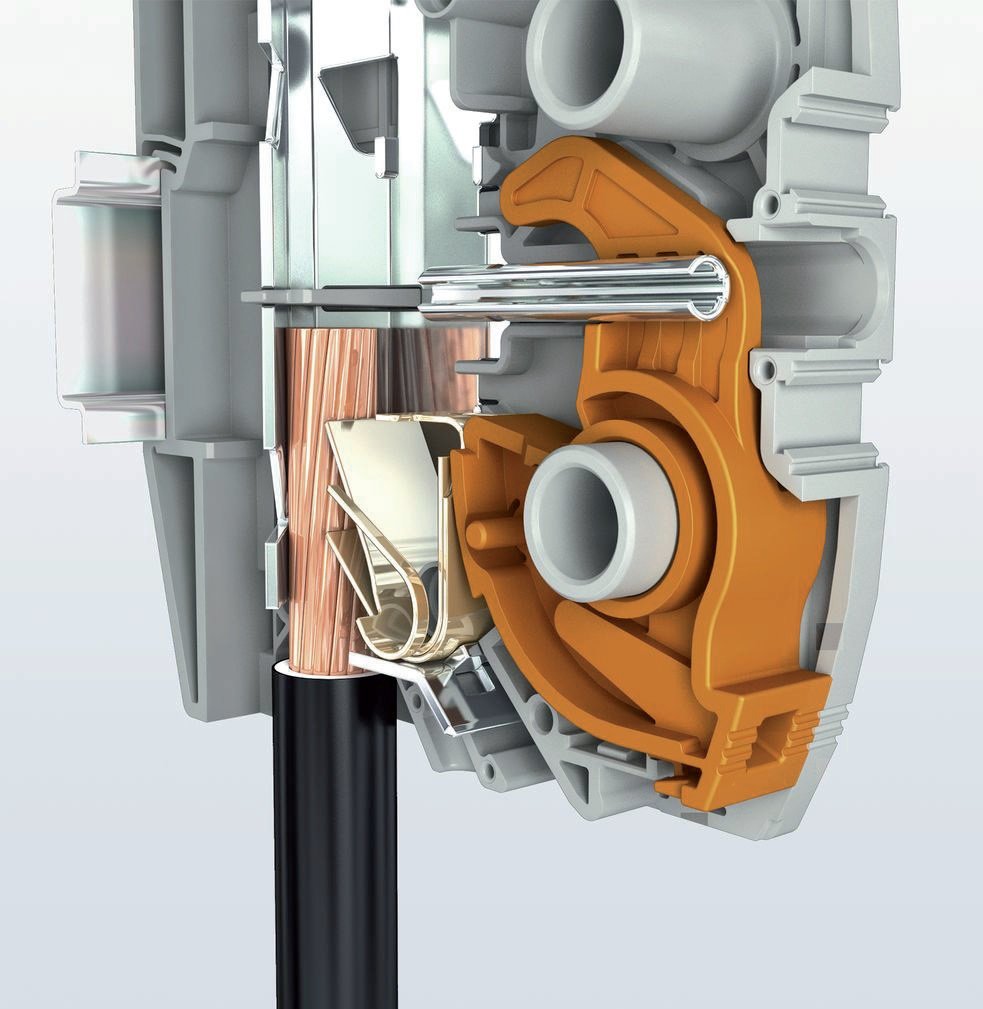

Fot. 2. Przykład złączki listwowej z trzema sprężynami dociskającymi przewód [5]

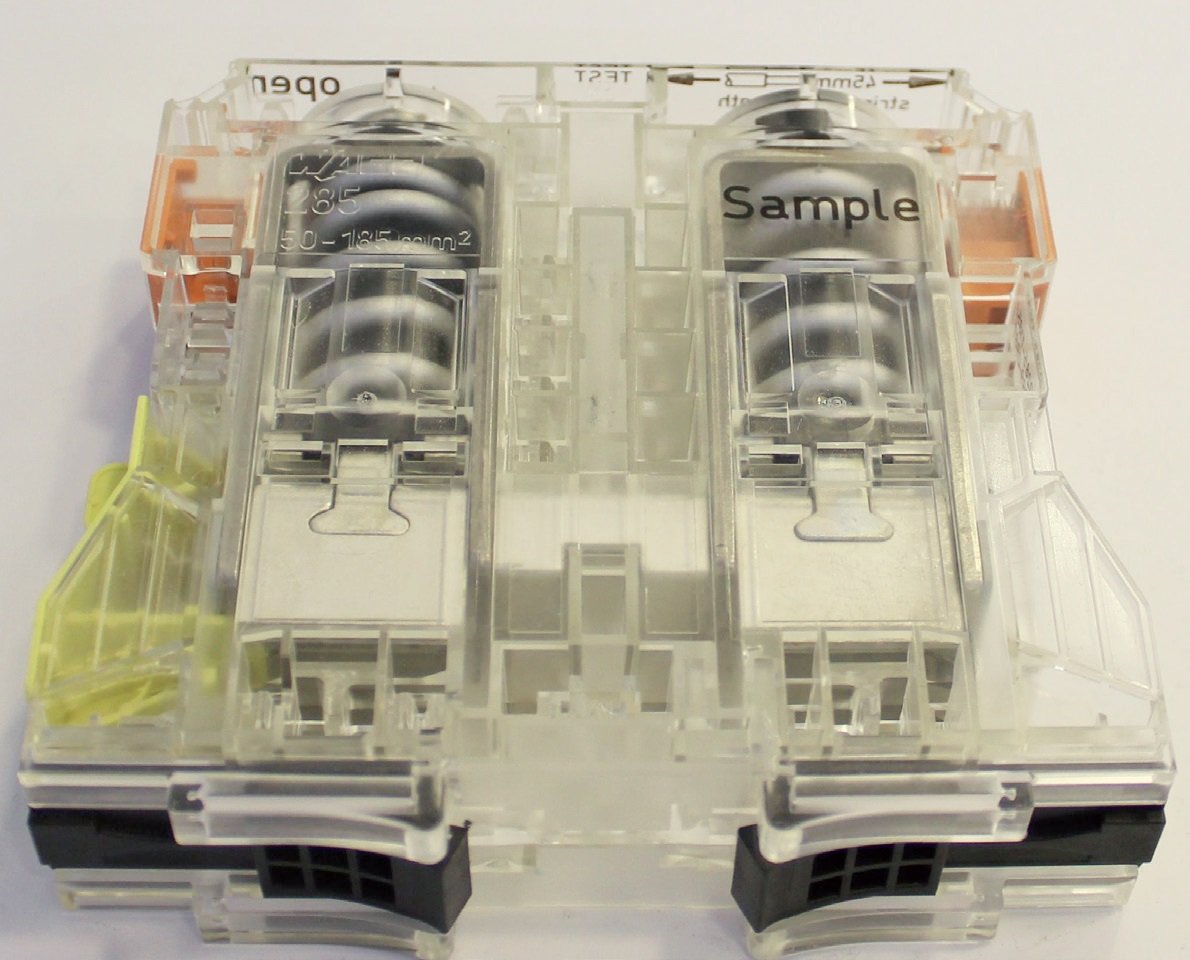

Fot. 3. Przykład złączki listwowej silnoprądowej przeznaczonej do instalacji w rozdzielnicy nn, fot. JT

Złączki listwowe dźwigniowe

Przewody w rozdzielnicach mogą być podłączane, a następnie demontowane ręcznie, bez konieczności stosowania żadnych przyrządów montażowych. Dzięki zastosowaniu dźwigni ryzyko ominięcia zacisku w trakcie podłączania przewodów lub błędnego ich podłączenia przewodów jest praktycznie wyeliminowane. Dodatkowym atutem jest także możliwość korzystania z obu rąk przy pracy. Zacisk pozostaje otworzony bez konieczności stosowania narzędzi montażowych. Ułatwia to przede wszystkim podłączanie przewodów sztywnych o dużych przekrojach [3, 4].

Złączki listwowe z dźwignią są przeznaczone do wszystkich rodzajów przewodów: zarówno jedno-, wielodrutowych, jak i linkowych. Umożliwia to bezpośrednie podłączanie nie tylko przewodów sztywnych, lecz także przewodów linkowych o przekroju od 0,75 mm² zakończonych tulejkami. Dzięki możliwości montażu przewodu z boku, złączki listwowe z dźwignią umożliwiają również łatwe podłączanie przewodów sztywnych o dużych przekrojach. Najczęściej można spotkać złączki listwowe z dźwignią o przekroju nominalnym 2,5 mm², 6 mm² oraz 16 mm² i są dostępne w wykonaniach 2- oraz 3-przewodowych. Strona obiektowa złączki jest wyposażona w dźwignię, natomiast dla wykonania oprzewodowania wewnętrznego przewidziano do wyboru przycisk w technologii zacisku „push in” [3].

Literatura

B. Lejdy, A. Sajczyk, Laboratorium urządzeń elektroenergetycznych, DWiP PB, Białystok 1999.
S. Kulas, Tory prądowe i układy zestykowe, OWPW, Warszawa 2008.
K. Kuczyński, Wybrane rozwiązania stosowane w złączkach szynowych do łączenia przewodów w rozdzielnicach nn, „elektro.info” 6/2018.
Materiały firmy Wago.
Materiały firmy Phoenix Contact.
Materiały firmy Weidmüller.
