Transformacja Fouriera

The Fourier's transformation

W wielu dziedzinach nauki i techniki istnieje potrzeba badania stopnia odkształcenia przebiegów czasowych od idealnej sinusoidy. Zjawisko to parametryzuje się między innymi za pomocą badania zawartości widmowej – wyższych harmonicznych i odnosi się ją do składowej podstawowej. Bada się wtedy: harmoniczne, interharmoniczne – składowe widma leżące pomiędzy poszczególnymi harmonicznymi oraz subharmoniczne – szczególny przypadek interharmonicznych o częstotliwościach poniżej składowej podstawowej. Interpretacja obliczanych parametrów, w zależności od rodzaju obiektu generującego sygnał, może być odmienna

Zobacz także

Sterowniki programowalne w układach automatyki

Sterowniki programowalne w układach automatyki Sterowniki programowalne w układach automatyki

Sterowniki programowalne stosowane są w automatyce od ponad 30 lat. Jednymi z pierwszych produkowanych seryjnie były m.in. duże sterowniki SIEMENS Simatic S3 i Allen- Bradley PLC-2. Sterowniki te nazwano...

Sterowniki programowalne stosowane są w automatyce od ponad 30 lat. Jednymi z pierwszych produkowanych seryjnie były m.in. duże sterowniki SIEMENS Simatic S3 i Allen- Bradley PLC-2. Sterowniki te nazwano w skrócie PLC (ang. Programmable Logic Controller). Programowalny oznacza, że program sterowania jest tworzony dla każdego zastosowania sterownika przez jego użytkownika i może być wielokrotnie zmieniany.

Teoria sterowania - podstawy

Teoria sterowania - podstawy Teoria sterowania - podstawy

W wielu gałęziach współczesnego przemysłu stosowane są zaawansowane układy automatyki, służące do kontroli i monitorowania procesów oraz obiektów (urządzeń, układów itp.). Najlepszym tego przykładem są...

W wielu gałęziach współczesnego przemysłu stosowane są zaawansowane układy automatyki, służące do kontroli i monitorowania procesów oraz obiektów (urządzeń, układów itp.). Najlepszym tego przykładem są sterowniki PLC (ang. Programmable Logic Controller), czyli mikroprocesorowe układy zbierające informacje na temat sygnałów w badanym systemie i podejmujących na tej podstawie decyzję o zmianie wartości sygnałów sterujących tym systemem.

Enkodery - dostępne rozwiązania

Enkodery - dostępne rozwiązania Enkodery - dostępne rozwiązania

Konkurencja w branży przemysłowej zmusza producentów do ulepszania procesów produkcyjnych, czego efektem jest produkcja detali charakteryzujących się małymi tolerancjami wykonania i krótkim czasem wytwarzania....

Konkurencja w branży przemysłowej zmusza producentów do ulepszania procesów produkcyjnych, czego efektem jest produkcja detali charakteryzujących się małymi tolerancjami wykonania i krótkim czasem wytwarzania. Podobne wymagania stawia się maszynom produkcyjnym, które muszą być coraz dokładniejsze i bardziej wydajne.

Streszczenie

W artykule zaprezentowano przykłady obliczeń widma sygnału na podstawie trzech platform obliczeniowych jak: procesory DSP, procesor CPU oraz procesor graficzny GPU. Porównano czasy trwania poszczególnych etapów obliczeń, m.in. przygotowania analizy, obliczeń algorytmu zespolonego FFT oraz wyznaczenia widma amplitudowego. Ostatecznie określono obszary zastosowań poszczególnych technologii.

Abstract

This paper presents examples of signal spectrum computation, based on three different hardware platforms: DSP processors, CPU processor and graphics processor GPU. The authors compare the duration of particular calculation stages, e.g. analysis preparation, complex FFT calculation and amplitude spectrum, and, eventually, specify areas of application for individual technologies.

Na przykład, badając drgania łożyska i obserwując sygnał elektryczny otrzymany z przetwornika drgania/napięcia, możliwe jest określenie stopnia zużycia łożyska. W medycynie, analizując widmo przebiegu EKG, wyciąga się na jej podstawie wnioski na temat: aktywności układu wegetatywnego, arytmii oddechowej itd. Wreszcie analiza widmowa znajduje zastosowanie, w badaniu zakłóceń, występujących w sieciach elektroenergetycznych oraz monitoringu jakości energii elektrycznej [1, 2], gdzie na jej podstawie określa się stopień „zanieczyszczenia” sieci i rekomenduje się np.: implementację filtrów lub przewymiarowanie przewodu zerowego. Analiza widma stosowana jest zatem praktycznie we wszystkich dziedzinach nauki i obliczana jest na podstawie przekształcenia Fouriera, w szczególności jego dyskretnej wersji Dyskretnej Transformacji Fouriera DFT.

Algorytm FFT

Bezpośredni algorytm obliczeniowy Dyskretnej Transformacji Fouriera DFT jest bardzo nieefektywny i dla większej liczby próbek obliczenie jej zajmuje dużo czasu. Z pomocą przychodzi, powszechnie stosowany już algorytm opracowany przez Cooleya i Tukeya, który zmniejsza liczbę operacji potrzebnych do obliczenia widma. Szybka Transformacja Fouriera FFT (ang. Fast Fourier Transform) dostarcza rezultatów obliczeniowych, identycznych z DFT – nie jest jej przybliżeniem. Obliczenie FFT dzieli się na 3 etapy: przygotowanie analizy, jądro analizy oraz obliczenie widma. W pierwszym etapie liczone są współczynniki, tzw. „twiddle factors”. Są to wartości funkcji trygonometrycznych potrzebne do mnożeń podczas następnego etapu analizy. „Twiddle factors” są stałe i liczone tylko raz – po rozpoczęciu serii analiz. Następnie wykorzystywane są one dalej w kolejnych analizach, dlatego też czas, potrzebny do ich obliczenia, nie ma istotnego wpływu na systemy, prezentujące wyniki FFT w czasie rzeczywistym. Kolejne etapy już są liczone podczas każdej analizy. Podczas trwania jądra analizy przebieg wejściowy, zespolony lub rzeczywisty, jest przeliczany na zespolone wartości wynikowe FFT, które jeszcze nie oddają bezpośrednio widma sygnału. Aby je otrzymać, należy dokonać ostatniego etapu analizy, w którym liczone są pierwiastki z sum kwadratów wartości rzeczywistych i urojonych, czyli moduły liczb zespolonych obliczonych w poprzednim etapie. Po przyporządkowaniu obliczonych modułów do wartości częstotliwości, możliwe jest sporządzenie wykresu właściwego widma amplitudowego sygnału.

Systemy obliczeniowe

Algorytm FFT został zaimplementowany w trzech systemach obliczeniowych opartych na jednostkach centralnych:

  • procesor sygnałowy DSP,
  • wielordzeniowy procesor ogólnego przeznaczenia CPU,
  • procesor graficzny GPU.

Procesor sygnałowy DSP

Do badań został zastosowany procesor sygnałowy TMS320c6748, zaimplementowany w układzie rozwojowym C6748LCDK, którego podstawowymi parametrami są [3]:

  • procesor TMS320c6748@456 MHz, pracujący z częstotliwością 300 MHz, o mocy obliczeniowej 3648 MMACS (ang. Million Multiply and Accumulate Cycles per Second) przy 456 MHz,
  • uniwersalna zmiennoprzecinkowa oraz stałoprzecinkowa 32-bitowa kora C674x+ oraz C64x+,
  • 32 kB pamięci cache L1, służącej do przyspieszenia wykonywania kodu programu oraz 256 kB pamięci cache L2, mogącą być wykorzystywaną jako pamięć programu oraz danych,
  • możliwość podłączania dużych zewnętrznych pamięci danych różnych typów, m.in. Flash i SDRAM (do 128 M słów 16-bit) oraz DDR2@150 MHz (256 M słów 16-bit),
  •  sterowniki PWM, port Ethernetowy, zegar czasu rzeczywistego RTC, liczba wyjść ogólnego przeznaczenia do 144,
  • maksymalna wydzielana moc: 0,66 W.

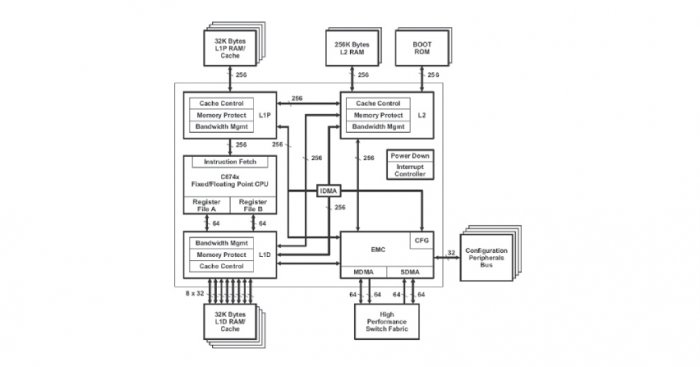

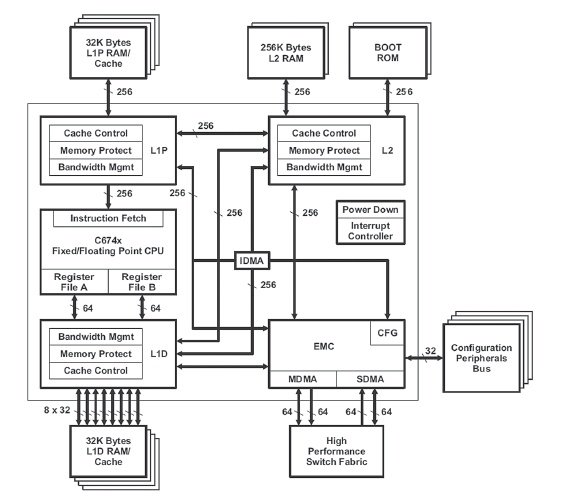

Architekturę rdzenia DSP zaprezentowano na rysunku 1. Głównym elementem jest uniwersalna stało- i zmiennoprzecinkowa jednostka CPU, wyposażona w zestaw 64 32-bitowych rejestrów roboczych. Rejestry współpracują z ośmioma jednostkami obliczeniowymi, umożliwiającymi wykonywanie 32-, 40- i 64-bitowych operacji arytmetycznych i logicznych. Dwie z wymienionych jednostek dodatkowo mogą przeprowadzać operacje DSP – obliczenia sumy iloczynów (SOP – ang. Sum Of Product). CPU współpracuje z ulotnymi pamięciami cache pierwszego poziomu – L1 oraz drugiego poziomu – L2. Pierwsza z pamięci przeznaczona jest do przyspieszania wykonywania kodów programu, w drugiej przechowywany jest kod programu (pamięć programu) oraz danych (pamięć danych).

Wielordzeniowy procesor ogólnego przeznaczenia

Do badań wykorzystano wielordzeniowy procesor ogólnego przeznaczenia Intel Core i7-2670QM, zainstalowany w laptopie Dell N7110, w którym współpracuje on z pamięcią SDRAM DDR3-1333 o pojemności 6144 MB oraz dyskiem twardym Western Digital WD5000BPKX o pojemności 500 GB. Zainstalowany system operacyjny to 64-bitowy Windows 7 Professional z dodatkiem SP1. Dane techniczne procesora [4]:

  • częstotliwość taktowania: 2,2 GHz, regulowana przez system operacyjny,
  • ilość rdzeni fizycznych: 4,
  • ilość obsługiwanych wątków: 8,
  • pojemność pamięci cache L1: 4 x 32 kB pamięci rozkazów + 4 x 32 kB pamięci danych,
  • pojemność pamięci cache L2: 4 x 256 kB,
  • pojemność pamięci cache L3: 6144 kB,
  • zintegrowany procesor graficzny: HD Graphics 3000,
  • maksymalna moc wydzielana podczas pracy: 45 W,
  • maksymalna temperatura podczas pracy: 100°C.

Architektura procesora to x86-64, pozwala ona na wykonywanie operacji na 32- i 64-bitowych liczbach. Program wykorzystany do obliczania FFT i zbierania wyników pomiarów czasu wykonywania się tej operacji został skompilowany jako aplikacja 32-bitowa, wykorzystano kompilator Microsoft Vi­sual C++ 2010 Express. W celu implementacji maksymalnie szybkiego algorytmu FFT wykorzystano bibliotekę FFTW. W programie użyto algorytmu FFT C2C, czyli zarówno dane wejściowe transformaty, jak i wyjściowe były liczbami zespolonymi. Do pomiaru czasu wykorzystano funkcję systemową Query Performance Counter, która zlicza takty zegara procesora [5].

Procesor graficzny

Do badań wykorzystano procesor graficzny nVidia GF108, zainstalowany w laptopie opisanym w poprzednim rozdziale. Współpracuje on z pamięcią cache o pojemności 1024 MB. Dane techniczne procesora [6]:

  • częstotliwość taktowania kory: 600 MHz,
  • częstotliwość taktowania jednostek cieniujących: 1200 MHz,
  • częstotliwość taktowania pamięci: 900 MHz,
  • liczba jednostek cieniujących („rdzeni”): 96,
  • liczba multiprocesorów: 2,
  • architektura: Fermi,
  • maksymalna liczba wątków na blok: 1024,
  • pojemność pamięci współdzielonej na blok: 48 kB,
  • pojemność obliczeniowa dla CUDA: 2,1.
  • maksymalna moc wydzielana podczas pracy: 23 W.

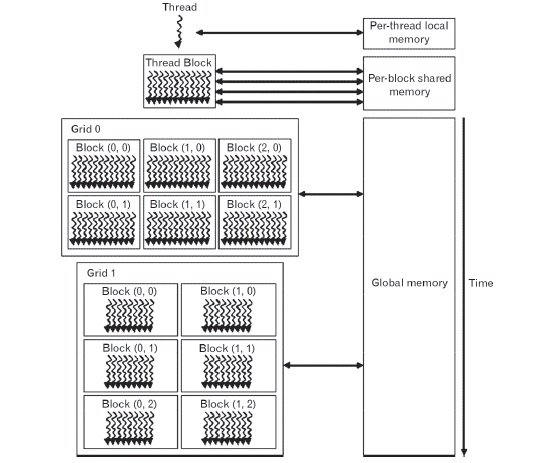

Architektura procesorów graficznych jest ściśle przystosowana do wykonywania wielu operacji matematycznych równolegle. Jest to możliwe dzięki podziałowi pamięci cache na trzy typy i dzieleniu funkcji, która ma być wywołana na bloki i wątki, co przedstawiono na rysunku 2. Podstawowy wątek ma dostęp do najszybszej pamięci lokalnej, następnie wątki grupowane są w bloki, które mają dostęp do wolniejszej już pamięci współdzielonej. Wszystkie bloki tworzą siatkę, która ma dostęp do pamięci globalnej, która jest najwolniejsza. Taka architektura pozwala na wykonywanie się tysięcy wątków równolegle a nie jak w przypadku procesora z poprzedniego rozdziału – kilku, a najszybsza pamięć jest fizycznie przydzielona tam, gdzie dostęp do niej jest najczęściej potrzebny.

Program pomiarowy został napisany dzięki środowisku CUDA z wykorzystaniem biblioteki CUFFT do obliczania FFT na GPU, która napisana została na podstawie biblioteki FFTW, użytej do obliczania FFT na CPU w programie opisanym w poprzednim rozdziale. Aplikacja została skompilowana tak jak w poprzednim wypadku 32-bitowo w tym samym kompilatorze. Użyto również tego samego algorytmu FFT – C2C. Do pomiaru czasu wykorzystano zegar wewnętrzny karty graficznej. Fragmenty kodu do współpracy z GPU zostały skompilowane przez kompilator NVCC, który zainstalowany został jako dodatek do Visual Studio przy instalacji środowiska CUDA.

Wyniki badań

Procesor DSP

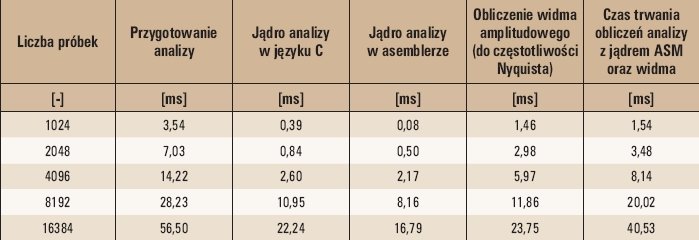

W tabeli 1. przedstawiono wyniki pomiarów czasów trwania poszczególnych etapów analiz. Maksymalna liczba próbek została tak dobrana, aby możliwe było zastosowanie zoptymalizowanej biblioteki, napisanej w języku asembler. W celach porównawczych przedstawiono również wyniki tej samej funkcji napisanej w języku C.

Czasy przygotowania analizy podwajają się w funkcji wzrostu liczby próbek i osiągają maksymalną wartość około 56 ms. Funkcja ta wykonywana jest tylko raz, podczas inicjalizacji systemu, dlatego czasy te nie mają większego znaczenia przy ustaleniu wydajności oraz zakresu aplikacji algorytmu.

Najistotniejszy, z punktu widzenia oszacowania maksymalnych częstotliwości próbkowania, jest czas trwania jądra analizy. Czas ten jest krótszy, w przypadku zastosowania biblioteki FFT napisanej z wykorzystaniem języka asemblera. Dla liczby próbek 1024 wydajność tej biblioteki jest ponad 4-krotnie wyższa w stosunku do biblioteki napisanej w języku C. W przypadku pozostałej liczby próbek różnica w wydajnościach nie jest już tak wysoka i czas trwania obliczeń z zastosowaniem biblioteki asemblerowej jest o około 25% krótszy od biblioteki C. Tego typu zjawisko związane jest z ograniczoną ilością pamięci cache programu i danych pierwszego poziomu L1, wynoszącą 32 kB. Jeżeli przetwarzane dane, zmienne pomocnicze oraz kod wykonywanego programu mieszczą się zakresie pamięci cache L1, procedury działają wielokrotnie szybciej.

Czas trwania obliczeń widma amplitudowego jest dominujący i jest dłuższy w stosunku do jądra FFT. Jednakże różnica ta jest tym mniejsza, im większa jest liczba analizowanych próbek. Sytuacja ta związana jest również z wielkością pamięci cache L1.

Ostatecznie czas trwania dwóch funkcji: jądra FFT oraz obliczeń widma, które obliczane są cyklicznie po zgromadzeniu odpowiedniej ilości próbek, wynosi poniżej 2 ms i 41 ms dla liczby próbek odpowiednio 1024 i 16384.

Wielordzeniowy procesor ogólnego przeznaczenia oraz procesor graficzny

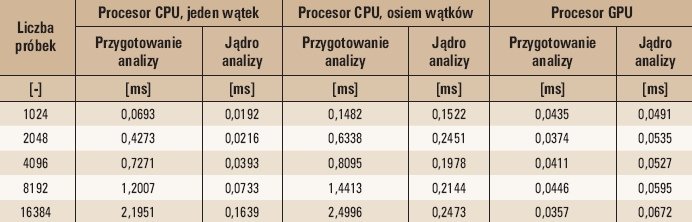

W tabeli 2. zamieszczono wyniki pomiarów czasów obliczania poszczególnych etapów FFT na procesorach CPU i GPU dla tych samych liczb próbek co w poprzednim rozdziale. Tabela 3. zawiera zsumowane czasy wykonania się całej procedury FFT oraz porównanie, który z procesorów szybciej ją wykonał. Dla porównania możliwości samego procesora CPU ta sama procedura została wywołana na jednym i ośmiu wątkach.

Powyższe dane to średnie ze stu pomiarów. Zgodnie z oczekiwaniami na CPU czas przygotowania analizy był zawsze dłuższy od czasu trwania jądra analizy. Na jednym wątku czas przygotowania i wykonania się jądra analizy rósł w miarę wzrostu liczby próbek. Na ośmiu wątkach czas przygotowania zachowywał się tak samo, jednak czas wykonywania sie jądra spadł przy liczbie 4096 próbek. Wbrew oczekiwaniom wszystkie etapy FFT wykonywały się zawsze szybciej na jednym wątku niż na ośmiu, z czego wynika, że dla tak małej ilości obliczeń jeszcze nie opłaca się czasowo dzielić ich na 8 wątków, ponieważ operacje na pamięci za bardzo spowalniają cały proces. Z pomiarów dla bardzo dużych ilości próbek wynikło, iż na 8 wątkach opłaca się dzielić FFT dopiero przy 225 próbek. Sumaryczne czasy przygotowania i jądra analizy wynosiły 2,465 s na jednym wątku i 1,716 s na ośmiu wątkach.

Na procesorze graficznym rozkład czasów przygotowania analizy wyglądał losowo i oscylował w granicach 40 µs, nie rósł on wraz ze wzrostem liczby próbek ponieważ funkcja ta na GPU przydziela także jego zasoby potrzebne do obliczeń. Zachowanie się czasów obliczeń jądra analizy było zgodne z oczekiwaniami i czasy rosły wraz z próbkami, z małym wyjątkiem przy 2048 próbkach.

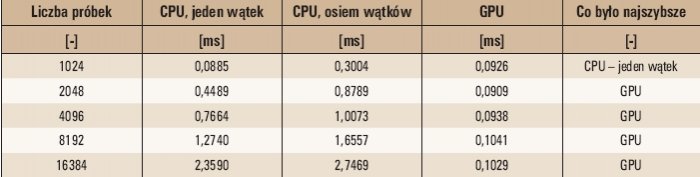

Porównując czasy wykonywania się całej procedury FFT na CPU – jeden wątek i GPU dla 16384 próbek można wywnioskować, iż procesor graficzny był ponad 2 razy szybszy. Przy pomiarach dla 225 próbek procesor graficzny już był ponad 20 razy szybszy od CPU – sumaryczny czas obliczenia całej procedury FFT wyniósł 82 ms. Podsumowując, im większa liczba obliczeń, tym bardziej opłaca się dzielić program na wątki ale istnieje pewna granica i dla małej liczby próbek lepiej wywołać procedurę na jednym wątku na CPU – dla 1024 próbek procesor CPU wykonał obliczenia o 4,1 µs szybciej od GPU.

Podsumowanie

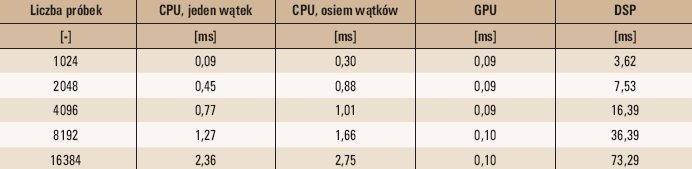

W tabeli 4. zamieszczono podsumowanie czasów obliczeń dla wszystkich jednostek obliczeniowych i tych samych liczb próbek. Są to sumy czasów przygotowania analizy i wykonania jądra analizy.

Czasy wykonywania się FFT na DSP rosły wykładniczo, a na CPU i GPU nie, ponieważ procesory te były obciążone nie tylko samymi obliczeniami, lecz również działaniem systemu operacyjnego. Nieoczekiwane wyniki pomiarów wynikają z powyższego wniosku oraz faktu, iż regulowana była automatycznie częstotliwość taktowania procesora CPU przez system operacyjny. Pomimo szybszych obliczeń przeprowadzanych na jednostkach CPU i GPU, procesor DSP lepiej jest zastosować we wbudowanych systemach pomiarowych. Zużycie energii w DSP jest zdecydowanie mniejsze niż w przypadku systemów opartych na komputerach, a czasy obliczeń są bardziej deterministyczne, ze względu na brak potrzeby obsługi dodatkowych zadań systemowych.

Badania zatem wskazują potencjalny obszar zastosowań poszczególnych platform obliczeniowych. W przypadku systemów pomiarowych, gdzie wymagane są niewielkie gabaryty, zasilanie bateryjnie i liczba próbek nie przekracza 16384, uzasadnione jest zastosowanie jednostek obliczeniowych DSP. Jednak, gdy wymagane jest wykonywanie obliczeń w czasie rzeczywistym, operując na dużych ilościach próbek, bardziej korzystnym jest zastosowanie jednostek CPU lub GPU. Wymaga to jednak zastosowania systemów obliczeniowych opartych na komputerach klasy PC lub komputerach przemysłowych, a w przypadku wykorzystania GPU do obliczeń, zastosowania dodatkowo karty graficznej o odpowiedniej architekturze. Systemy te, jak już wcześniej wspomniano, zazwyczaj mają większe gabaryty i pobierają wielokrotnie więcej energii w stosunku do systemów z jednostką DSP.

Literatura

  1. K. Kuczyński, Pomiary jakości energii elektrycznej – zagadnienia wybrane, „elektro.info” 1–2/2012.
  2. M. Szmajda, K. Górecki, DFT algorithm analysis in low-cost power quality measurement systems based on a DSP processor, 9th International Conference Electrical Power Quality and Utilisation, Barcelona (Hiszpania), 9–11 October 2007.
  3. Nota aplikacyjna Texas Instruments: “TMS320C6748 Fixed- and Floating-Point DSP. sprs590f”
  4. www.cpu-world.com/CPUs/Core_i7/Intel-Core%20i7%20Mobile%20i7-2670QM.html
  5. msdn.microsoft.com/en-us/library/windows/desktop/ms644904%28v=vs.85%29.aspx
  6. www.techpowerup.com/gpudb/1490/geforce-gt-525m.html
  7. Poradnik: CUDA C Programming Guide, wersja 6.0, luty 2014.
