Układy dwustanowych wyjść przekaźnikowych do zastosowania w sterownikach zabezpieczeniowych podlegających dyrektywie ATEX

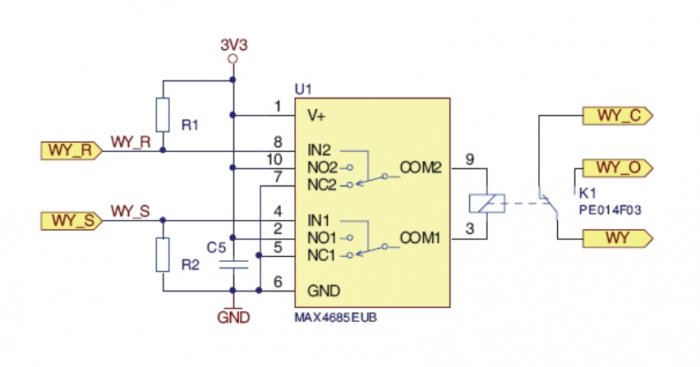

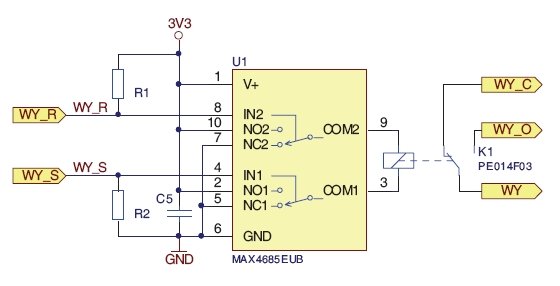

Rys. 1. Schemat ideowy układu sterowania bistabilnym przekaźnikiem elektromechanicznym

Rys. 1. Schemat ideowy układu sterowania bistabilnym przekaźnikiem elektromechanicznym

Podstawowymi wymaganiami stawianymi dzisiejszym stacjom transformatorowym lub rozdzielczym stosowanym w górnictwie są: ograniczone gabaryty finalnych rozwiązań, zwiększona moc, podwyższona sprawność, zapewnienie bezpieczeństwa personelu poprzez zwiększenie liczby i typu zabezpieczeń sieci elektroenergetycznej użytkowanej w kopalniach.

Zobacz także

AUTOMATION TECHNOLOGY Sp. z o.o. Automation Technology – nowy gracz na rynku

Automation Technology – nowy gracz na rynku Automation Technology – nowy gracz na rynku

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

mgr inż. Grzegorz Pióro Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Procesowe podejście do redukcji zużycia energii w obiektach technicznych Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Redukcja zużycia energii to proces, a nie działanie jednorazowe – wymaga ciągłego monitorowania, analizy danych i korekty pracy systemów. Kluczowe obszary optymalizacji to: systemy HVAC, oświetlenie, urządzenia...

Redukcja zużycia energii to proces, a nie działanie jednorazowe – wymaga ciągłego monitorowania, analizy danych i korekty pracy systemów. Kluczowe obszary optymalizacji to: systemy HVAC, oświetlenie, urządzenia pomocnicze i kompensacja energii biernej. Największy potencjał oszczędności energii tkwi nie tylko w samych technologiach, ale przede wszystkim w zrozumieniu procesów fizycznych, świadomym dostosowaniu instalacji do rzeczywistych potrzeb operacyjnych oraz precyzyjnym zarządzaniu energią na...

mgr inż. Krzysztof Szymański, mgr inż. Jerzy Żurawski, inż. Beata Kluczberg Zarządzanie energią w budynkach

Zarządzanie energią w budynkach Zarządzanie energią w budynkach

Ideę inteligentnego budynku zapocząt­kowano już w latach 70. XX wieku. Obecnie przez „inte­ligentny” rozumie się budynek wyposażony w odpowiednie urządze­nia techniczne i taki, w którym zachodzi możliwość...

Ideę inteligentnego budynku zapocząt­kowano już w latach 70. XX wieku. Obecnie przez „inte­ligentny” rozumie się budynek wyposażony w odpowiednie urządze­nia techniczne i taki, w którym zachodzi możliwość efektywnego współkorzystania z tych urządzeń.

Streszczenie

W artykule opisano wymagania stawiane sterownikom zabezpieczeniowym podlegającym dyrektywie ATEX i pokazano przykład ich realizacji. Zaprezentowano budowę energooszczędnych obwodów dwustanowych wyjść przekaźnikowych przeznaczonych do zastosowania w urządzeniach towarzyszących

Abstract

Relay digital output circuits for use in protection relay conforming to ATEX directive

The article describes the requirements for protection relay conforming to ATEX directive and an example of its implementation. The paper presents the construction of power efficient relay digital outputs for use in associated apparatus

Również konstrukcja chodnika czy przodka w eksploatowanych dzisiaj kopalniach stwarza problemy, którym sprostać muszą sterowniki zabezpieczeniowe. Rosnące wymagania co do finalnych rozwiązań aplikowanych przez kopalnie powodują miniaturyzację sterowników polowych (będących jedynie komponentem stacji transformatorowych lub rozdzielczych) przy jednoczesnym zwiększeniu sprawności, powodowanym przez konieczność uzyskania rozszerzonego zakresu temperatury pracy.

Wszystkie te problemy mają poważny wpływ na konstrukcję sterowników polowych – w szczególności tych, które jako urządzenia towarzyszące podlegają dyrektywie ATEX [5]. Powszechnie wiadomo, że konstrukcja obwodów iskrobezpiecznych jest specyficzna w zakresie separacji obwodów iskrobezpiecznych i nieiskrobezpiecznych urządzenia towarzyszącego – jest to jednak sprzeczne z trendem miniaturyzacji rozwiązań obecnym wśród producentów sprzętu elektroenergetycznego dla kopalni węgla kamiennego.

Zwiększanie liczby obwodów w sterowniku polowym o określonych stałych wymiarach skutkuje zwiększeniem ilości wydzielanej mocy w jednostkowej objętości, konsekwencją tego jest obniżanie dopuszczalnych temperatur pracy sterownika polowego, w których obwody iskrobezpieczne są zgodne z dyrektywą ATEX. Aby przeciwdziałać tej zależności, obwody urządzeń towarzyszących muszą być nie tylko miniaturyzowane, ale również energooszczędne, a więc wyposażone w układy zasilające o najwyższej dostępnej sprawności [6]. Z tego względu opracowane zostały dwa różne obwody przekaźnikowych wyjść dwustanowych w zminiaturyzowanym sterowniku polowym przeznaczonym do wieloodpływowej stacji transformatorowej.

Obwód przekaźnikowych nieiskrobezpiecznych wyjść dwustanowych

Wyjścia dwustanowe w konwencjonalnym wykonaniu zużywają tyle samo energii zarówno podczas procesu przełączania, jak i później, podczas wymaganego podtrzymania stanu pracy. Ta wysokoenergetyczna metoda prowadzi do zwiększania mocy wydzielanej podczas załączenia wyjść, a w konsekwencji do podwyższenia temperatury w urządzeniu i prowadzi do drastycznego obniżenia dopuszczalnej temperatury otoczenia podczas pracy urządzenia, co jest nieakceptowane ze względu na postawione wcześniej wymagania i zależności. Dlatego też w proponowanym rozwiązaniu, w sterowniku wyjścia przekaźnikowe zostały zaprojektowane w sposób zapewniający niskoenergetyczne przełączanie ich stanu, co zdecydowanie wpływa na ograniczenie wydzielania się ciepła w sterowniku. Moc potrzebna do zmiany stanu przekaźnika wynosi 200 mW i wydzielana jest tylko podczas procesu przełączania. W stanie ustalonym obwód wyjścia dwustanowego nie zużywa energii. Efekt ten uzyskano poprzez użycie przekaźnika bistabilnego z jedną cewką przełączającą. Wymaga to jednak zastosowania odpowiedniego, bardziej skomplikowanego obwodu sterującego (rys. 1.) i narzuca użycie oprogramowania nadzorującego proces przełączania – a więc wymaga większego nakładu pracy po stronie projektanta oprogramowania sterownika.

Proponowany obwód (rys. 1.) ma tę zaletę, że o czasie wysterowania cewki przekaźnika K1 decyduje pojemność C1 w połączeniu z odpowiednią rezystancją R1 lub R2, w zależności od tego, czy cewka przekaźnika jest sterowana na wyłączenie, czy załączenie przekaźnika. Dzięki zastosowaniu tego rozwiązania, oprogramowanie nadzorujące pracą przekaźnika nie musi kontrolować minimalnego czasu załączania cewki, ponadto układ U1 zapewnia odpowiednią polaryzację napięcia na cewce przekaźnika K1.

Izolacja pomiędzy cewką załączającą i stykami zastosowanego przekaźnika zapewnia wytrzymałość na napięcie probiercze o częstotliwości 50 Hz o wartości 4000 VAC, a izolacja pomiędzy stykami przekaźnika zapewnia wytrzymałość na napięcie probiercze o częstotliwości 50 Hz o wartości 1000 VAC.

Powyższy układ gwarantuje minimalny czas podtrzymania napięcia na cewce przełączającej stan przekaźnika. Powyższy obwód eliminuje również bardzo niekorzystną właściwość – jednoczesność załączania dwóch półmostków powodujących krótkotrwałe zwarcie zasilania, a przez to możliwy chwilowy zwiększony pobór mocy, czego konsekwencją jest obniżanie sprawności całego układu, a także odporności na zakłócenia związane ze stabilnością napięcia zasilania. Są to cechy charakterystyczne dla klasycznie stosowanych obwodów sterujących przekaźnikami bistabilnymi za pomocą dwóch półmostków. Zaproponowany obwód jest całkowicie pozbawiony tych wad.

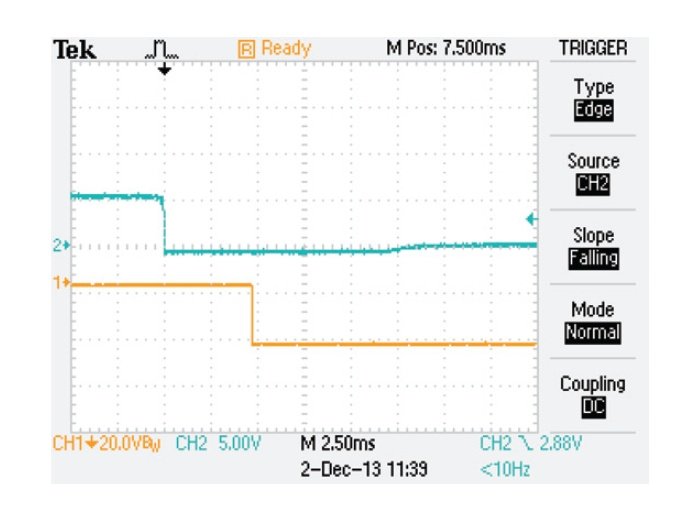

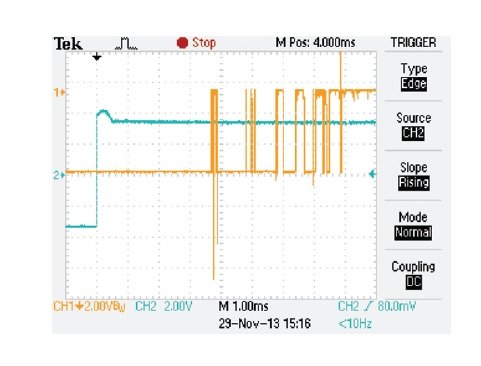

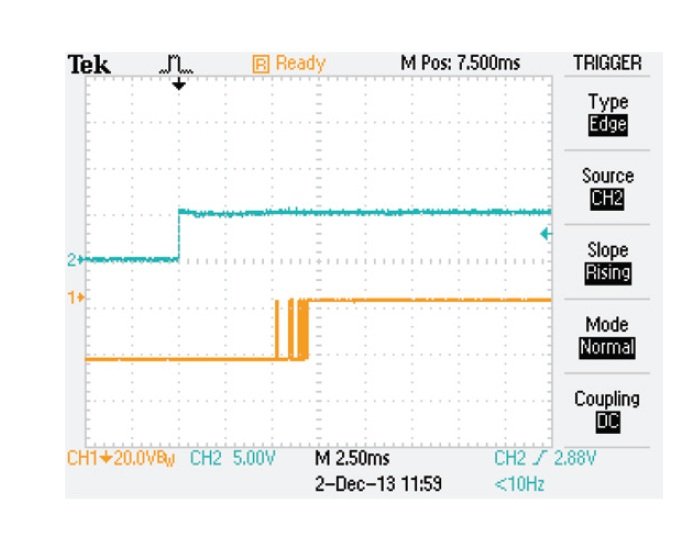

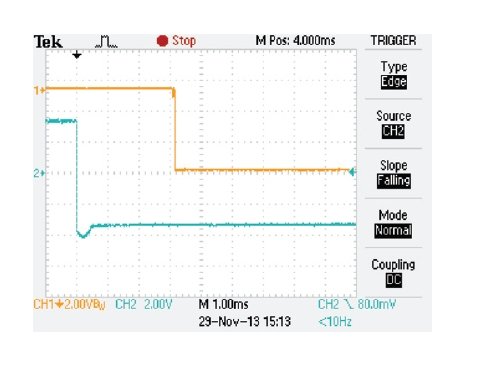

Na rysunkach zaprezentowane jest działanie wyjść dwustanowych. Kolorem zielonym oznaczono sygnał generowany przez układ scalony sterujący pracą przekaźnika bistabilnego, natomiast kolorem pomarańczowym oznaczono przebieg na stykach przekaźnika.

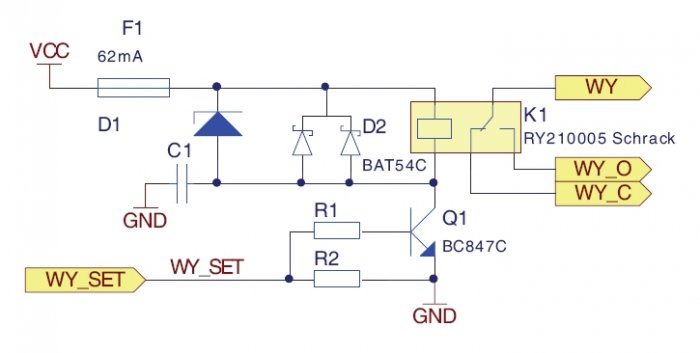

Obwód iskrobezpiecznych przekaźnikowych wyjść dwustanowych zgodnych z normą PN-EN 60079-11

Przekaźnikowe obwody iskrobezpieczne powinny spełniać wymagania dotyczące tych obwodów przedstawione w normie [1] [4]. Wymagania te dotyczą zabezpieczenia tych obwodów od przypadkowego wzrostu napięcia zasilającego, które w następstwie może spowodować termiczne uszkodzenie przekaźnika. Spełnienie tych wymagań zapewnia układ złożony z bezpiecznika i diody Zenera. Ważny jest również obwód tłumiący napięcie samoindukcji powstałe przy nagłym przerwaniu przepływu prądu w cewce przekaźnika. Zastosowane elementy elektroniczne, przekroje ścieżek, grubości laminatu, CTI obwodów drukowanych oraz odległości między ścieżkami są zgodne z wymaganiami normy. Parametry te nie są spełnione przez dowolny przekaźnik. Użyty przekaźnik monostabilny gwarantuje temperaturę otoczenia pracy przekaźnika do 80˚C. Izolacja pomiędzy cewką załączającą i stykami przekaźnika zapewnia odstęp powietrzny 8 mm i odstęp przez izolację stałą 0,9 mm. W związku z tym izolacja pomiędzy stykami i cewką załączającą przekaźnika umożliwia stosowanie obwodu do poziomu zabezpieczenia 190 V przy ograniczeniach prądu do 5 A. Moc potrzebna do zmiany stanu przekaźnika wynosi ok. 200 mW. Choć wcale to nie jest mało z punktu widzenia innych obwodów i ich liczby w sterowniku polowym, to jest to wynik co najmniej satysfakcjonujący w kontekście parametrów technicznych i miniaturyzacji całego urządzenia towarzyszącego.

Należy podkreślić, że żaden miniaturowy przekaźnik bistabilny nie umożliwia osiągnięcia podobnych parametrów. Spełnienie tych wymagań umożliwia zastosowanie zaprezentowanego na rysunku 4. obwodu iskrobezpiecznego przekaźnikowego wyjścia dwustanowego, a tym samym osiągnięcie przez sterownik polowy wymagań przedstawionych we wstępie artykułu. Na rysunkach zaprezentowane jest działanie wyjść dwustanowych. Kolorem zielonym oznaczono sygnał generowany przez procesor sterujący pracą wyjścia, natomiast kolorem pomarańczowym oznaczono przebieg na stykach przekaźnika.

Podsumowanie

Opisywane powyżej obwody dwustanowych wyjść przekaźnikowych zostały z powodzeniem zastosowane w modelu sterownika polowego opracowywanego w projekcie finansowanym przez Narodowe Centrum Badań i Rozwoju. Są one zdecydowanie bardziej energooszczędne od wyjść dwustanowych zastosowanych w poprzednich generacjach górniczych sterowników polowych [2, 3].

Literatura

  1. PN-EN 60079-11 Atmosfery wybuchowe. Część 11: Zabezpieczenie urządzeń za pomocą iskrobezpieczeństwa "i".
  2. K. Broda, J. Chudorliński, P. Michalski, Ł. Sapuła, "Zabezpieczenia upływowe w elektroenergetycznej automatyce zabezpieczeniowej do pracy w stacjach rozdzielczych sieci kopalnianych", Wiadomości Elektrotechniczne, nr 10/2013
  3. K. Broda, J. Chudorliński, P. Michalski, Ł. Sapuła, "Wielofunkcyjne urządzenie z wbudowanym zabezpieczeniem upływowym kontrolującym stan izolacji i obwodami iskrobezpiecznymi przeznaczone do pracy w stacjach rozdzielczych sieci kopalnianych", Urządzenia dla energetyki, nr 6/2013
  4. J. Chudorliński, W. Kardyś, "Wymagania konstrukcyjne i środowiskowe dotyczące nowoczesnej elektroenergetycznej automatyki zabezpieczeniowej EAZ", Wiadomości Elektrotechniczne, nr 9/2013
  5. K. Broda, R. Przybysz, P. Wlazło, "Koncepcja uniwersalnego iskrobezpiecznego systemu pomiarowo-sterującego", Elektronika 4/2013
  6. P. Michalski, P. Prystupiuk, J. Chudorliński, "Architektura urządzeń zabezpieczeniowych podlegających dyrektywie ATEX", Elektronika, nr 6/2014
