Wykorzystanie oprogramowania GDB do pracy krokowej sterowników polowych i symulowania logiki działania

mgr inż. Maciej Andrzejewski - Instytut Tele- i Radiotechniczny w Warszawie , dr inż. Aleksander Lisowiec | elektro.info 5/2014 | 2014-06-03

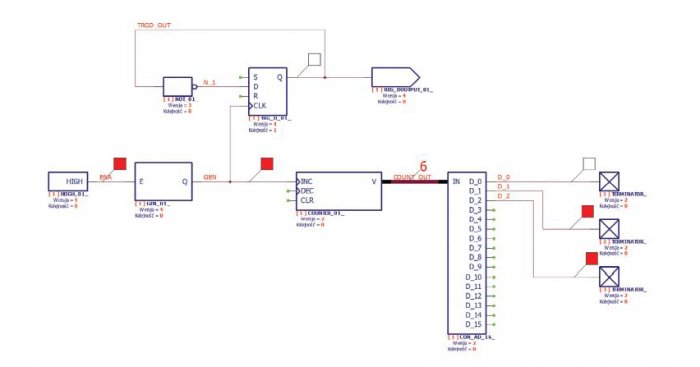

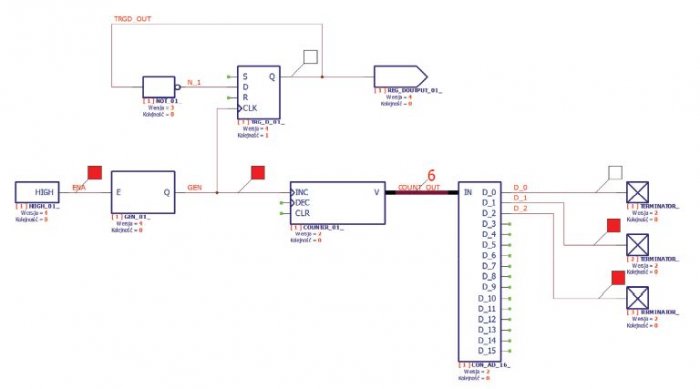

Rys. 1. Program logiki zliczający impulsy generatora i przedstawiający wartość w postaci cyfrowej

Instytut Tele- i Radiotechniczny od wielu lat prowadzi prace badawczo-wdrożeniowe w zakresie teleinformatycznych systemów oraz uniwersalnych sterowników polowych EAZ dla energetyki. Prace te, bazujące na dotychczasowych doświadczeniach Instytutu, odpowiadają nowym światowym wyzwaniom, dotyczącym efektywniejszego wykorzystania energii elektrycznej oraz jej rozdziału poprzez inteligentne sieci elektroenergetyczne (Smart Power Grids). Wiąże się to z modernizacją starzejącej się infrastruktury energetycznej oraz optymalizacją systemów energetycznych i przemysłowych.

Zobacz także

AUTOMATION TECHNOLOGY Sp. z o.o. Automation Technology – nowy gracz na rynku

Automation Technology – nowy gracz na rynku

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

mgr inż. Grzegorz Pióro Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Redukcja zużycia energii to proces, a nie działanie jednorazowe – wymaga ciągłego monitorowania, analizy danych i korekty pracy systemów. Kluczowe obszary optymalizacji to: systemy HVAC, oświetlenie, urządzenia pomocnicze i kompensacja energii biernej. Największy potencjał oszczędności energii tkwi nie tylko w samych technologiach, ale przede wszystkim w zrozumieniu procesów fizycznych, świadomym dostosowaniu instalacji do rzeczywistych potrzeb operacyjnych oraz precyzyjnym zarządzaniu energią na...

mgr inż. Krzysztof Szymański, mgr inż. Jerzy Żurawski, inż. Beata Kluczberg Zarządzanie energią w budynkach

Zarządzanie energią w budynkach

Ideę inteligentnego budynku zapoczątkowano już w latach 70. XX wieku. Obecnie przez „inteligentny” rozumie się budynek wyposażony w odpowiednie urządzenia techniczne i taki, w którym zachodzi możliwość...

Streszczenie

W artykule przedstawiono możliwość wykorzystania oprogramowania GDB, przy tworzeniu symulatora sterownika polowego i logiki programowalnej, zintegrowanego w aplikacji ELF. Opisano zasady działania pakietu GDB oraz funkcjonalności, które są wykorzystywane przez symulator. Wspomniano o typach symulatorów wbudowanych w aplikację ELF oraz przedstawiono, w jaki sposób aplikacja wizualizuje symulowane dane.

Abstract

The use of GDB software for step program execution of bay controllers and operation logic simulation

In the paper development of simulator for bay controllers and programmable logic based on GDB software has been presented. Principle of operations of GDB has been briefly explained describing functionality which was used in the simulator. Visualization of simulated data and other types of built-in simulator types have been presented.

Zastosowanie rozwiązań graficznych do projektowania logiki działania urządzeń zabezpieczeniowych oraz automatyki stacyjnej wydaje się najbardziej intuicyjne. W sterowniku można zaimplementować dowolną liczbę profili (schematów logicznych obsługujących różne typy pól) wykorzystując dostępne w urządzeniu algorytmy zabezpieczeń i automatyki, a gdyby takich brakło, logika programowalna pozwala na łatwe zaprojektowanie własnych algorytmów zabezpieczeń i automatyki. Zintegrowane ze sterownikiem układy kondycjonowania sygnałów analogowych z czujników: PT100, pętli prądowych 4–20 mA, napięciowych 0–10 V, umożliwiają projektowanie logiki działania uwzględniając sygnały z dowolnych typów czujniki wielkości fizycznych, czyli tworzyć dodatkowe algorytmy uzależnione od procesów technologicznych.

Z punktu widzenia projektanta stacji, działanie urządzeń zabezpieczeniowych powinno najlepiej jak to możliwe chronić dołączone odbiorniki elektryczne, niezależnie od „poziomu inteligencji” sieci. W każdej sytuacji należy dostosować się do istniejących warunków panujących na obiekcie i tak zaprojektować logikę działania, aby spełniała obowiązujące normy i najlepiej odpowiadała oczekiwaniom klienta.

To dzięki takiemu podejściu obecne urządzenia EAZ bardzo zbliżyły się do sterowników programowalnych PLC, a wymagania stawiane przez Smart Grid powodują implementowanie nowoczesnych rozwiązań do najprostszych i najtańszych urządzeń zabezpieczających dla niskich napięć. Dzisiejsze oprogramowanie sterowników polowych umożliwia swobodne konfigurowanie wejść i wyjść oraz zmianę działania poszczególnych algorytmów zabezpieczeń i automatyki.

W związku ze wzrostem stopnia skomplikowania schematów logicznych bloków funkcjonalnych wykorzystywanych w sterownikach polowych do budowy algorytmów automatyki rozproszonej, krytycznego znaczenia nabiera testowanie opracowywanych rozwiązań. Ze względu na funkcję, którą spełniają sterowniki polowe, duży nacisk kładzie się na jakość wykonania logiki, na podstawie której realizują dane zadanie. Błędne działanie logiki oznacza bardzo wysokie koszty ewentualnej awarii oraz to, że sterownik jest bezużyteczny. Do testowania sterowników polowych można wykorzystać wymuszalniki prądowo-napięciowe, którymi symuluje się sieć energetyczną oraz stwarza sztuczne sytuacje awarii do testowania zastosowanych algorytmów zabezpieczeniowych. Wadą takiego rozwiązania jest cena wymuszalnika, a same badania można przeprowadzić tylko w warunkach laboratoryjnych. Projektant, który jest w terenie i musi zmodyfikować logikę, może polegać jedynie na własnym doświadczeniu i analizie schematu, aby wyeliminować błędy i nanieść wymagane poprawki. Z pomocą przychodzi symulator urządzenia i logiki opracowywany w Instytucie, stosowany do urządzeń zabezpieczeniowych MUPASZ.

Typy symulatorów

W ramach rozwiązania problemu symulowania działania urządzenia i logiki programowalnej, Instytut Tele- i Radiotechniczny opracowuje dwa typy symulatorów. Urządzenia EAZ wchodzące w skład oferty ITR są wyposażone w mikrokontrolery i procesory DSP, których architektura odbiega od architektury procesorów znanych z komputerów klasy PC. Uruchomienie programu znajdującego się w urządzeniu, bezpośrednio na komputerze nie jest możliwe, a aby osiągnąć zadowalający efekt symulacji, wymagane jest wykonanie dokładnie identycznego kodu programu na PC jak w urządzeniu. Pierwszym rozwiązaniem jest kompilacja kodu programu logiki urządzenia, w efekcie której otrzymuje się kod wykonywalny na komputerze. W taki sposób uzyskana biblioteka jest wykorzystywana w aplikacji narzędziowej ELF do wykonania instrukcji logiki, w oparciu o zadane wymuszenia pomiarów i stanów wejść cyfrowych. Aby rozpocząć symulację, nie jest wymagane posiadanie urządzenia, a jedynie specjalnie przygotowaną bibliotekę kodu programu, dlatego jest to symulator typu „Offline”. Drugie rozwiązanie opiera się na sterowaniu pracą krokową urządzenia, z możliwością pobierania i ustawiania jego pamięci. Komputer PC, z uruchomioną aplikacją narzędziową ELF, pełni funkcję sterującą programowym debuggerem kodu urządzenia. Takie rozwiązanie daje bardzo rozbudowane możliwości kontrolowania i nadzorowania pracy procesora urządzenia, umożliwia podgląd i edycję pamięci, pracy krokowej i warunkowej. Ponieważ symulator wymaga posiadania urządzenia, jest to symulator typu „Online”. Szerokie zastosowanie, wymagające ostrożnej obsługi, kwalifikuje opisywany symulator do zastosowań serwisowych, wykorzystując jedynie aplikację ELF.

GDB

Symulator Online wykorzystuje program „GNU Debugger”, wchodzący w skład projektu GNU, złożonego wyłącznie z wolnego oprogramowania. GDB działa pod kontrolą systemów Unix (i pochodnych) oraz Windows, jest przeznaczony do pracy z wieloma rodzinami procesorów, m.in. ARM, X86, AMD64, PowerPC, SPARC, oraz jest kompatybilny z wieloma językami programowania, m.in. C/C++, Pascal, Fortran, Java i wiele innych. GDB posiada tryb zdalny, który umożliwia debuggowanie programów uruchomionych na tzw. systemach wbudowanych, czyli zewnętrznych urządzeniach pracujących pod kontrolą systemu operacyjnego, kompatybilnego z GDB. Komunikacja odbywa się za pomocą protokołu szeregowego, np. USB, UART, lub poprzez warstwę TCP/IP. W tym przypadku wykorzystywana jest komunikacja po Ethernecie, co umożliwia serwisowanie urządzenia znajdującego się w dużej odległości od komputera. Aplikacja debuggera umożliwia tworzenie tzw. breakpointów, czyli punktów wstrzymania wykonywania programu, pracy krokowej oraz m.in. podglądu pamięci. Te możliwości służą za podstawę działania symulatora Online.

Zasada działania

Podłączenie debuggera do wykonywanego programu może odbywać się w dwóch trybach: połączenie zdalne za pomocą GDB lub poprzez połączenie terminalowe SSH, a następnie uruchomienie lokalne GDB i podłączenie do programu. Niezależnie od trybu obsługa GDB odbywa się w trybie tekstowym. W pierwszym przypadku uruchomiony zostaje GDB z parametrami połączenia zdalnego:

gdb target remote hostip:port programName

gdzie hostip to adres urządzenia zdalnego, port to numer portu, na którym nasłuchuje strona GDB urządzenia, a programName to nazwa programu, który chcemy debugować. W drugim przypadku należy najpierw połączyć się z urządzeniem za pomocą protokołu SSH i uzyskać dostęp do powłoki (shell), z której uruchamiamy GDB w trybie lokalnym poprzez krótkie polecenie:

gdb programName

Zaletą pierwszego rozwiązania jest łatwiejsze użycie – urządzenie zdalne nie musi mieć uruchomionego serwera SSH oraz nie musi udostępniać powłoki, z drugiej strony, w przypadku drugiego rozwiązania cała komunikacja jest szyfrowana, a dostęp jest kontrolowany poprzez logowanie do systemu, czego brakuje w rozwiązaniu pierwszym. Niezależnie od wybranej metody nawiązania sesji debug, kontrolowanie wykonywania programu odbywa się poprzez przekazywanie odpowiednich poleceń do GDB oraz odbieraniu danych zwrotnych.

Kod programu logiki działania sterownika polowego został uzupełniony o specjalne makra, które służą za punkty zatrzymywania programu na żądanie przez debugger. Rozważmy następujący kod z przykładową pętlą obsługi logiki:

int PomTab[PomRozmiar];

int StanTab[StanRozmiar];

void func( void )

{

pobierzStanyWejść();

pobierzPomiary();

MAKRO_PRZED_LOGIKĄ;

wykonajLogikę();

MAKRO_PO_LOGICE;

}

Symulator został ustawiony w tryb pracy krokowej, gdzie użytkownik uruchamia ręcznie każdą kolejną pętlę wykonania programu poprzez przycisk w aplikacji narzędziowej ELF, w tym celu aplikacja ELF ustawia, poprzez GDB, breakpoint w miejscu o nazwie „MAKRO_PO_LOGICE” (a). Jeżeli użytkownik zadecyduje, aby wymusić stan danego wejścia cyfrowego (lub wymusić wartość danego pomiaru) w ELF-ie, to dodatkowo zostaje ustawione kolejne miejsce zatrzymania „MAKRO_PRZED_LOGIKĄ” (b). Program zostanie uruchomiony (c) i zostaną pobrane rzeczywiste stany wejść oraz pomiary, poprzez wykonanie funkcji „pobierzStanyWejść()” i „pobierzPomiary()”, następnie pobierze zmienną tablicową ze stanem wejść „StanTab[]” (d), zmodyfikuje odpowiednią komórkę i ustawi odpowiedni obszar pamięci przypisując zmodyfikowaną zmienną tablicową (e), a na koniec uruchomi wykonywanie programu (f). Ponieważ symulator jest w trybie pracy krokowej, program wykona się i zatrzyma w miejscu zakończenia pętli obsługi logiki, czyli w „MAKRO_PO_LOGICE”. Kolejne komendy, które są wysyłane przez aplikację narzędziową ELF, zostały przedstawione poniżej w chronologicznej kolejności:

(a) break MAKRO_PO_LOGICE

(b) break MAKRO_PRZED_LOGIKĄ

(d) print *StanTab@StanRozmiar

(e)

set variable StanTab[index] =

StanTabZmodyfikowana[index]

(f) continue

Poprzez zatrzymywanie programu w odpowiednio ustalonych miejscach uzyskuje się dostęp do zmiennych, których wartości można pobierać i edytować. Podobne punkty zatrzymywania znajdują się w innych krytycznych miejscach programu logiki

Wizualizacja wartości symulowanych

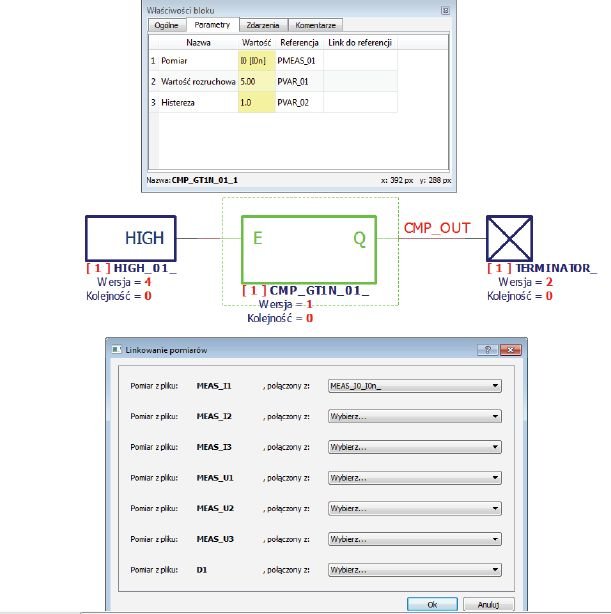

Program logiki jest przygotowywany za pomocą aplikacji ELF, w sposób graficzny nanosząc bloki logiczne na schemat. W bibliotece bloczków znajdują się elementy podstawowe, takie jak bramki, przerzutniki, komparatory, liczniki, itp. oraz bloczki specjalne algorytmów zabezpieczeń np. nadprądowe, podnapięciowe, itp. Uruchomienie symulatora powoduje cykliczne zatrzymanie wykonywania skompilowanego programu logiki i pobranie wartości symulowanych. Na rysunku 1. przedstawiono prosty schemat programu logiki, którego zadaniem jest zliczanie impulsów generatora i przedstawianie wyniku w postaci cyfrowej, wartości są zliczane od zera do ośmiu. Na schemat dodano próbniki cyfrowe i analogowe, przedstawiające symulowane dane w odpowiedniej chwili czasowej. Na rysunku 2. widać wykresy sygnałów cyfrowych i analogowych symulowanego układu.

Działanie sterowników polowych opiera się na reagowaniu na wartości sygnałów pomiarowych i stanów wejść cyfrowych. Symulator w aplikacji ELF, ma możliwość wgrywania przebiegów cyfrowych i analogowych z pliku w formacie COMTRADE oraz CSV. Rysunek 3. przedstawia bardzo prosty schemat, na którym umieszczono tylko komparator większy wielkości analogowych. Komparator został ustawiony na reagowanie na pomiar prądu I₀ liczony w nominałach I_0n. Po uruchomieniu symulatora istnieje możliwość wgrania przebiegów i połączenia ich z przebiegami w programie. Pozwala to na dowolne podłączanie przebiegów z pliku do dowolnych pomiarów w aplikacji ELF. W tym przykładzie przebieg wartości prądu MEAS_I1 został wczytany z pliku w formacie COMTRADE i został połączony z pomiarem prądu I0 (MEAS_I0_I0n). Wartość graniczna prądu, od której komparator wystawi logiczną jedynkę na wyjściu, została ustalona na wartość 5 I_n. Na rysunku 4. widać wczytany pomiar analogowy oraz zmiany stanu cyfrowego wyjścia komparatora.

Podsumowanie

Wzrost stopnia skomplikowania schematów logicznych bloków funkcjonalnych wykorzystywanych w sterownikach polowych do budowy algorytmów automatyki rozproszonej, wymusza na projektantach bardzo szczegółową analizę tworzonych schematów. Wysoki koszt wymuszalników prądowo-napięciowych ogranicza ich rolę w testowaniu zaprojektowanych schematów. Krytycznego znaczenia nabiera testowanie opracowanych rozwiązań, bez ponoszenia nadmiernych kosztów. Symulator w aplikacji ELF integruje projektowanie schematu logiki z jego testowaniem, minimalizując czas potrzebny na dostarczenie funkcjonalnego urządzenia.

Literatura

M. Andrzejewski, P. Wlazło, Logika programowalna w urządzeniach EAZ dla sieci Smart Grid, „Wiadomości Elektrotechniczne” 11/2013.
P. Wlazło, Projektowanie funkcji logicznych urządzeń zabezpieczeniowych z wykorzystaniem Edytora Funkcji Logicznych ELF, „Wiadomości Elektrotechniczne” 3/2013.
P. Wlazło, Konfiguracja, a programowanie inteligentnych sterowników polowych, „Wiadomości Elektrotechniczne” 10/2013.
M. Rup, A. Kuźmiński, Ł. Sapuła, Sterowniki polowe SN/nn z zaimplementowanym edytorem funkcji logicznych ELF, „elektro.info” 1/2014.
