Nowoczesne sensory prądowe w rozdzielnicach energetycznych

W nowo konstruowanych rozdzielnicach energetycznych coraz częściej są stosowane nowoczesne sensory prądów fazowych zbudowane z wykorzystaniem bezrdzeniowych przetworników prądowych pracujących na zasadzie cewki Rogowskiego. Jest to przetwornik pola magnetycznego
wykonany w postaci bezrdzeniowego transformatora, gdzie przewód z mierzonym prądem stanowi obwód pierwotny [1]. Uzwojenie wtórne jest toroidem, zwykle o znacznej liczbie zwojów, nawiniętym na karkasie z materiału niemagnetycznego, obejmującym przewód prądowy.

Zobacz także

Sterowniki programowalne w układach automatyki

Sterowniki programowalne w układach automatyki Sterowniki programowalne w układach automatyki

Sterowniki programowalne stosowane są w automatyce od ponad 30 lat. Jednymi z pierwszych produkowanych seryjnie były m.in. duże sterowniki SIEMENS Simatic S3 i Allen- Bradley PLC-2. Sterowniki te nazwano...

Sterowniki programowalne stosowane są w automatyce od ponad 30 lat. Jednymi z pierwszych produkowanych seryjnie były m.in. duże sterowniki SIEMENS Simatic S3 i Allen- Bradley PLC-2. Sterowniki te nazwano w skrócie PLC (ang. Programmable Logic Controller). Programowalny oznacza, że program sterowania jest tworzony dla każdego zastosowania sterownika przez jego użytkownika i może być wielokrotnie zmieniany.

Teoria sterowania - podstawy

Teoria sterowania - podstawy Teoria sterowania - podstawy

W wielu gałęziach współczesnego przemysłu stosowane są zaawansowane układy automatyki, służące do kontroli i monitorowania procesów oraz obiektów (urządzeń, układów itp.). Najlepszym tego przykładem są...

W wielu gałęziach współczesnego przemysłu stosowane są zaawansowane układy automatyki, służące do kontroli i monitorowania procesów oraz obiektów (urządzeń, układów itp.). Najlepszym tego przykładem są sterowniki PLC (ang. Programmable Logic Controller), czyli mikroprocesorowe układy zbierające informacje na temat sygnałów w badanym systemie i podejmujących na tej podstawie decyzję o zmianie wartości sygnałów sterujących tym systemem.

Enkodery - dostępne rozwiązania

Enkodery - dostępne rozwiązania Enkodery - dostępne rozwiązania

Konkurencja w branży przemysłowej zmusza producentów do ulepszania procesów produkcyjnych, czego efektem jest produkcja detali charakteryzujących się małymi tolerancjami wykonania i krótkim czasem wytwarzania....

Konkurencja w branży przemysłowej zmusza producentów do ulepszania procesów produkcyjnych, czego efektem jest produkcja detali charakteryzujących się małymi tolerancjami wykonania i krótkim czasem wytwarzania. Podobne wymagania stawia się maszynom produkcyjnym, które muszą być coraz dokładniejsze i bardziej wydajne.

Streszczenie

W artykule przedstawiono konstrukcję bezrdzeniowych przetworników prądowych pracujących na zasadzie cewki Rogowskiego, wykonanych w technologii wielowarstwowych obwodów drukowanych. Zaprezentowano zastosowanie tych przetworników w rozdzielnicach energetycznych automatyzowanych zgodnie ze standardem IEC 61850. Bezrdzeniowe przetworniki prądowe w połączeniu z układami przetwarzania sygnału tworzą Autonomiczne Sensory, co daje nowe możliwości w konstrukcji rozdzielni, m.in. umożliwia umieszczenie Autonomicznych Sensorów Prądowych w znacznej odległości od innych urządzeń rozdzielni

Abstract

Modern current sensors in power substations

In the paper the construction of air core current transducers based on Rogowski coil principle has been presented. The use of the transducers in substation automated according to IEC 61850 has been described. The air core transducers together with signal processing circuits form Autonomous Sensors which creates new possibilities in the substation construction like the possibility to place the sensors in large distance from Intelligent Electronic Devices that are located in the substation.

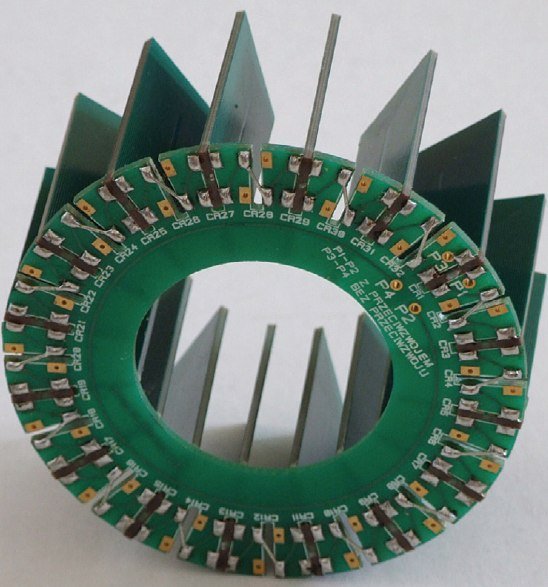

Tradycyjne technologie wytwarzania przetworników bezrdzeniowych polegały na nawijaniu uzwojenia wtórnego cienkim drutem na karkasie wykonanym z tworzywa sztucznego. W Instytucie Tele- i Radiotechnicznym opracowano przetwornik prądowy, do którego konstrukcji jest używana technologia wielowarstwowych obwodów drukowanych HDI (ang. High Density Interconnect – wysoka gęstość połączeń) (fot. 1.).

Napięcie pomiarowe pojawiające się na zaciskach wyjściowych cewki Rogowskiego jest proporcjonalne do pochodnej prądu w obwodzie pierwotnym, którym jest przewód z mierzonym prądem fazowym. Dla odtworzenia kształtu mierzonego prądu napięcie pomiarowe jest całkowane, przy czym obecnie odbywa się to najczęściej w dziedzinie cyfrowej. Przy właściwie dobranej wartości częstotliwości próbkowania sygnału prądowego, algorytmy całkowania numerycznego pozwalają odtworzyć pierwotny kształt sygnału prądowego z bardzo dużą dokładnością [2].

Bezrdzeniowe przetworniki prądowe charakteryzują się doskonałą liniowością w całym zakresie mierzonych prądów – od ułamków ampera do dziesiątek kiloamperów oraz szerokim zakresem częstotliwości pracy – do setek kHz. Są one tańsze od tradycyjnych rdzeniowych przekładników prądowych, materiałooszczędne, a po wykalibrowaniu zapewniają dużą dokładność w całym zakresie mierzonych prądów. Dodatkowo bezrdzeniowe przetworniki prądowe wykonane za pomocą technologii wielowarstwowych obwodów drukowanych charakteryzują się bardzo dobrą powtarzalnością parametrów elektrycznych.

Nowoczesne sensory prądowe w rozdzielnicach automatyzowanych zgodnie z IEC 61850

Nowym trendem w konstrukcji rozdzielni energetycznych jest automatyzacja zgodna ze standardem IEC 61850. Cechą charakterystyczną rozdzielni automatyzowanej, zgodnie z IEC 61850, jest brak sztywnego przypisania przetworników pomiarowych do poszczególnych urządzeń kontrolnych lub zabezpieczeniowych. Zastosowanie standardu IEC 61850 ma w swoim zamierzeniu wyeliminować kilometry połączeń kablowych między indywidualnymi urządzeniami w rozdzielni, ułatwić konfigurowanie rozdzielni, zapewnić interoperacyjność urządzeń różnych producentów oraz umożliwić dostęp do danych pomiarowych z sensorów przez wszystkie urządzenia w rozdzielni. Rozwiązaniem, które to umożliwia, jest szyna procesowa. Analogowe sygnały pomiarowe z przetworników prądowych i napięciowych podawane są na wejścia Koncentratorów Danych (KD) (w terminologii anglojęzycznej używa się terminu Merging Unit). Dokonują one synchronicznego próbkowania sygnałów analogowych, a następnie udostępniają ciągi próbek cyfrowych na szynie procesowej wszystkim Inteligentnym Urządzeniom Elektronicznym (IUE), które mają prawo subskrypcji do danych. Te urządzenia to PMU (ang. Phasor Measurement Unit – urządzenie do wyznaczania synchrofazorów), EAZ – urządzenia elektroenergetycznej automatyki zabezpieczeniowej, rejestratory zakłóceń, układy sterowania i liczniki energii.

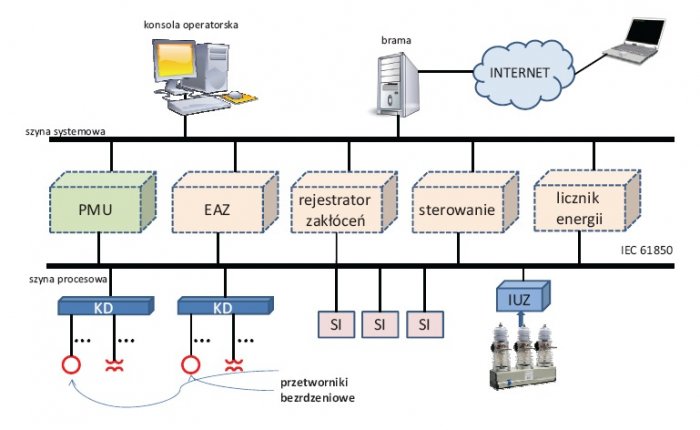

Schemat rozdzielni automatyzowanej zgodnie z IEC 61850 został przedstawiony na rysunku 1.

Dane z innych sensorów inteligentnych – SI (np. czujników temperatury) są dostępne również za pomocą szyny procesowej dla wszystkich urządzeń rozdzielnicy. Inteligentne Urządzenia Zabezpieczeniowe – IUZ, stowarzyszone z wyłącznikami, również mogą udostępniać dane pomiarowe na szynie procesowej.

Rozwiązaniem, które ma swoje zalety w pewnych sytuacjach przy automatyzacji rozdzielni jest zastosowanie Autonomicznych Sensorów (AS), prądu lub napięcia. Sensory takie wyposażone są w zintegrowane układy przetwarzania danych pomiarowych, które umożliwiają ich transmisję w postaci cyfrowej. Dane mogą być transmitowane w formacie podstawowym w postaci binarnej lub w formacie zgodnym z IEC 61850 po szynie procesowej. Zastosowanie AS jest wskazane, gdy przetwornik pomiarowy (tutaj cewka Rogowskiego), musi być umieszczony z dala od miejsc, w których znajdują się IUE. W wypadku, gdy wyjście CR jest połączone przewodem o znacznej długości z układem przetwarzania sygnału, na przewodzie mogą się indukować zakłócenia.

Na rysunku 2. przedstawiono przykład rozdzielni, gdzie pomiar części prądów fazowych jest dokonywany przez Autonomiczne Sensory Prądowe (ASP). Składają się one z przetwornika bezrdzeniowego oraz zintegrowanego z nim modułu przetwarzania. Sygnałem wyjściowym ASP są surowe dane cyfrowe lub dane w formacie zgodnym z IEC 61850.

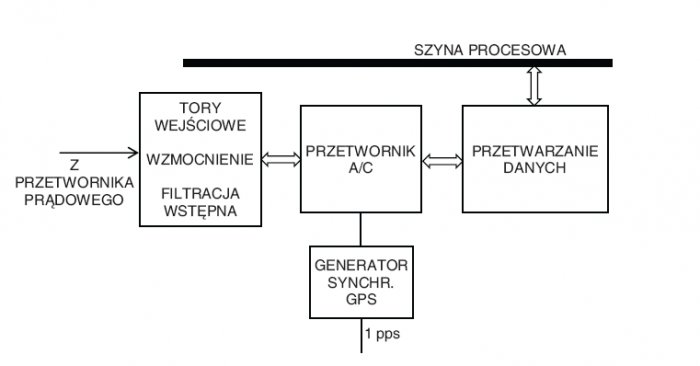

Synchronizacja czasowa danych pomiarowych z Autonomicznych Sensorów

Istotnym aspektem w zastosowaniu Autonomicznych Sensorów (prądowych lub napięciowych) jest synchronizacja pomiarów. Dane pomiarowe z AS są przekazywane do Koncentratora Danych lub bezpośrednio na szynę procesową w postaci próbek cyfrowych. Aby dane te mogły być wykorzystane do wyznaczania relacji fazowych między sygnałami napięciowymi i prądowymi, próbki poszczególnych sygnałów powinny być zsynchronizowane między sobą. Synchronizację próbek można zapewnić na wiele sposobów. Jednym z nich jest dostarczenie do znajdujących się w rozdzielnicy układów przetwarzania AS impulsów częstotliwości próbkującej. Innym sposobem synchronizacji pomiarów jest dostarczenie do AS impulsów synchronizacji czasu, np. impulsów 1 pps z odbiornika GPS. Schemat blokowy układu przetwarzania i synchronizacji AS został przedstawiony na rysunku 3

Impuls 1 pps w przypadku, gdy odbiornik GPS jest w stanie synchronizmu (tzn. odbiera sygnały z odpowiedniej liczby satelitów GPS i skutecznie rozwiązuje równanie nawigacyjne), jest dowiązany do skali UTC z dokładnością lepszą niż 1 ms. Autonomiczny Sensor sam wytwarza ciąg impulsów próbkujących zsynchronizowany z impulsem 1 pps. Dane pomiarowe opatrzone są znacznikiem czasowym, co pozwala na ich przetwarzanie off line. Zaletą tego sposobu synchronizacji pomiarów jest możliwość wyznaczania tzw. synchrofazorów z próbek pochodzących z AS. Synchrofazor jest to fazor (wartość napięcia lub prądu w postaci zespolonej) wraz ze znacznikiem czasowym.

Podsumowanie

Standard IEC 61850 jest przyszłością w automatyzacji rozdzielni energetycznych. Wprowadzanie tego standardu nie odbywa się jednak tak szybko, jak to początkowo przypuszczano. Przyczyny tego są liczne i jednym ze znaczniejszych jest olbrzymi rozmiar dokumentacji na temat standardu. Doświadczenia we wdrażaniu rozdzielni automatyzowanych zgodnie z IEC 61850 pokazały również, że w rzeczywistości trudno jest zapewnić interoperacyjność urządzeń różnych producentów.

Nowoczesne przetworniki prądowe i napięciowe (rezystancyjne lub pojemnościowe), w tym bezrdzeniowe przetworniki prądowe pracujące na zasadzie cewki Rogowskiego, z racji swoich licznych zalet są coraz częściej stosowane w nowych konstrukcjach rozdzielni. Jedyną barierą w ich stosowaniu, jak się wydaje, jest konserwatyzm środowiska związanego z energetyką. Względy techniczne i ekonomiczne powinny jednak przeważyć i należy się spodziewać, że wyprą one całkowicie transformatorowe przekładniki prądowe i napięciowe.

* * *

W artykule przedstawiono wyniki badań prowadzonych w ramach projektu dofinansowanego przez NCBiR pt. Opracowanie nowej generacji pomiarowych przetworników prądowych do zastosowań w energetyce, z cyfrową transmisją danych, na bazie technologii wielowarstwowych i elastycznych obwodów drukowanych o wysokiej gęstości połączeń.

Literatura

  1. A. Lisowiec, Parametry cewek Rogowskiego jako czujników prądu w urządzeniach EAZ, „Wiadomości Elektrotechniczne” nr 2/2007.
  2. A. Lisowiec, G. Wojtaś, Przetwarzanie sygnałów z cewki Rogowskiego w procesorze o arytmetyce zmienno-przecinkowej, „Elektronika”, 4/2013.
