Teoria sterowania - podstawy

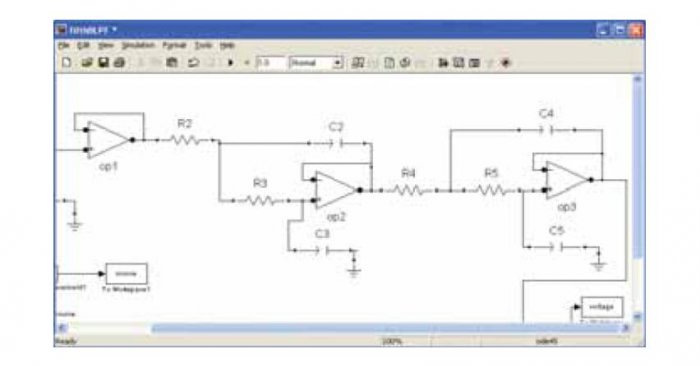

Okno programu Simulink z projektem filtru dolnoprzepustowego piątego rzędu

Okno programu Simulink z projektem filtru dolnoprzepustowego piątego rzędu

W wielu gałęziach współczesnego przemysłu stosowane są zaawansowane układy automatyki, służące do kontroli i monitorowania procesów oraz obiektów (urządzeń, układów itp.). Najlepszym tego przykładem są sterowniki PLC (ang. Programmable Logic Controller), czyli mikroprocesorowe układy zbierające informacje na temat sygnałów w badanym systemie i podejmujących na tej podstawie decyzję o zmianie wartości sygnałów sterujących tym systemem.

Zobacz także

AUTOMATION TECHNOLOGY Sp. z o.o. Automation Technology – nowy gracz na rynku

Automation Technology – nowy gracz na rynku Automation Technology – nowy gracz na rynku

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

mgr inż. Grzegorz Pióro Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Procesowe podejście do redukcji zużycia energii w obiektach technicznych Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Redukcja zużycia energii to proces, a nie działanie jednorazowe – wymaga ciągłego monitorowania, analizy danych i korekty pracy systemów. Kluczowe obszary optymalizacji to: systemy HVAC, oświetlenie, urządzenia...

Redukcja zużycia energii to proces, a nie działanie jednorazowe – wymaga ciągłego monitorowania, analizy danych i korekty pracy systemów. Kluczowe obszary optymalizacji to: systemy HVAC, oświetlenie, urządzenia pomocnicze i kompensacja energii biernej. Największy potencjał oszczędności energii tkwi nie tylko w samych technologiach, ale przede wszystkim w zrozumieniu procesów fizycznych, świadomym dostosowaniu instalacji do rzeczywistych potrzeb operacyjnych oraz precyzyjnym zarządzaniu energią na...

mgr inż. Krzysztof Szymański, mgr inż. Jerzy Żurawski, inż. Beata Kluczberg Zarządzanie energią w budynkach

Zarządzanie energią w budynkach Zarządzanie energią w budynkach

Ideę inteligentnego budynku zapocząt­kowano już w latach 70. XX wieku. Obecnie przez „inte­ligentny” rozumie się budynek wyposażony w odpowiednie urządze­nia techniczne i taki, w którym zachodzi możliwość...

Ideę inteligentnego budynku zapocząt­kowano już w latach 70. XX wieku. Obecnie przez „inte­ligentny” rozumie się budynek wyposażony w odpowiednie urządze­nia techniczne i taki, w którym zachodzi możliwość efektywnego współkorzystania z tych urządzeń.

Zasada działania takiego sterownika, podobnie jak wszystkich elementów regulacyjnych w automatyce przemysłowej, oparta jest na teorii sterowania. Jest to ważna dziedzina techniki, której zadaniem jest opracowywanie algorytmów automatycznego oddziaływania na obiekt (urządzenie, proces przemysłowy itp.) tak, aby wykonywał on powierzone zadanie zgodnie z założeniami projektanta. W artykule przedstawiono krótkie wprowadzenie do teorii sterowania, podając najważniejsze definicje oraz klasyfikację modeli i metod projektowania elementów sterujących. Zagadnienia przedstawione w tekście wykładane są na wyższych uczelniach technicznych na przedmiotach „Teoria sterowania” oraz „Sygnały i systemy”.

Pojęcia podstawowe

Najważniejszym pojęciem w omawianej dziedzinie jest sterowanie. Nazwą tą określa się oddziaływanie na przebieg procesu lub zjawiska w taki sposób, aby osiągnąć określony cel (przy czym proces to przetwarzanie wielkości lub sygnałów). Pomimo że istnieje zarówno sterowanie ręczne (przez człowieka), jak i automatyczne, współczesna teoria sterowania zainteresowana jest głównie tym ostatnim. Dotyczy to w szczególności procesów przemysłowych, gdzie np. sterowniki kontrolują przepływ cieczy za pomocą zestawu zaworów, na podstawie odczytu poziomu cieczy. Sterowanie procesem lub obiektem może odbywać się w układzie otwartym, lub zamkniętym. W tym pierwszym przypadku reakcja układu na działanie sterownika (elementu pobudzającego) nie wpływa na dalszy charakter pobudzenia. W drugim przypadku istnieje pętla sprzężenia zwrotnego, w wyniku czego odpowiedzi sterowanego układu wpływają na sterowanie. Taki rodzaj sterowania nazywa się regulacją, jest to zatem przypadek szczególny, mający jednak miejsce w większości współczesnych systemów sterujących, wykorzystujących sterowniki PLC. Różnica między oboma rodzajami sterowania została przedstawiona na rysunku 1.

W układzie sterowanym występuje kilka rodzajów sygnałów, które w celu poprawnego procesu regulacji muszą zostać zidentyfikowane i wyodrębnione. Te sygnały to (zaznaczono je również na rysunku 1.):

  • x(t) – sygnały wejściowe układu, pochodzące ze środowiska zewnętrznego (i trafiające do kontrolera). W ich skład wchodzą również sygnały pobudzające obiekt w chwili początkowej,
  • y(t) – sygnały wyjściowe układu sterowanego, będące odpowiedziami na zadane pobudzenie,
  • u(t) – sygnały wyjściowe układu sterującego, determinujące odpowiedź układu na zadane pobudzenie. Od nich, w przypadku układu automatycznej regulacji, zależy zachowanie elementu sterowanego,
  • z(t) – zakłócenia, czyli dodatkowe sygnały, potencjalnie pogarszające jakość działania obiektu ze względu na zmianę ilościowej informacji o nim,
  • e(t) – uchyb regulacji, czyli różnica pomiędzy wielkościami wyjściowymi y(t) oraz wielkością zadaną x(t). W przypadku idealnym różnica ta wynosi zero, w praktyce powinna być jak najmniejsza. Zadanie utrzymania możliwie małego uchybu regulacji przy niezerowym szumie addytywnym jest podstawowym problemem automatycznego sterowania. W przypadku, gdy uchyb ten jest niezerowy, układ sterujący powinien poprzez zmianę sygnału sterującego dążyć do jego minimalizacji.

Należy zauważyć, że sygnały w układzie są w ogólności zmienne w czasie, stąd wynika wprowadzenie ciągłej zmiennej t. W przypadku projektowania modelu sterowanego układu można jednak również zaproponować ich zależność od zmiennej dyskretnej n.

Układy sterujące mogą być klasyfikowane według licznych kryteriów. Jednym z najbardziej podstawowych jest przeznaczenie układu. Pod tym względem można podzielić je na następujące grupy:

  • układy stabilizacji – ich zadaniem jest utrzymanie określonej, stałej wartości sygnału wyjścowego z obiektu sterowanego,
  • układy śledzące (nadążne) – ich zadaniem jest powtarzanie sygnału wejściowego na wyjściu. W przypadku obecności pętli sprzężenia zwrotnego prawidłowo działający układ sterujący zapewnia powtarzanie sygnału w pewnym zakresie wartości parametrów obiektu, nawet jeśli są one różne od wartości nominalnych,
  • układy optymalizujące – ich zadaniem jest zapewnienie generacji przez obiekt ekstremalnych (maksymalnych lub minimalnych) wartości sygnałów wyjściowych,
  • układy programowane – ich zadaniem jest utrzymanie odpowiedzi regulowanego obiektu zgodnie z zaprogramowaną wcześniej funkcją.

Układy sterowania mogą być również kategoryzowane według innych kryteriów. Obejmują one m.in. takie cechy, jak:

  • liniowość, czyli spełnianie przez układ następującej właściwości:

Odpowiedź na wymuszenie:

jest następująca:

W przypadku spełniania takiego warunku, układ nazywany jest liniowym, w przeciwnym wypadku jest nieliniowy.

  • charakter przetwarzanych i generowanych sygnałów pod względem ciągłości czasu. Wyróżnia się tu układy ciągłe (określone w każdej możliwej chwili czasu, a więc t∈R), dyskretne (określone w ograniczonej liczbie chwil, t∈Z) oraz ciągłodyskretne,

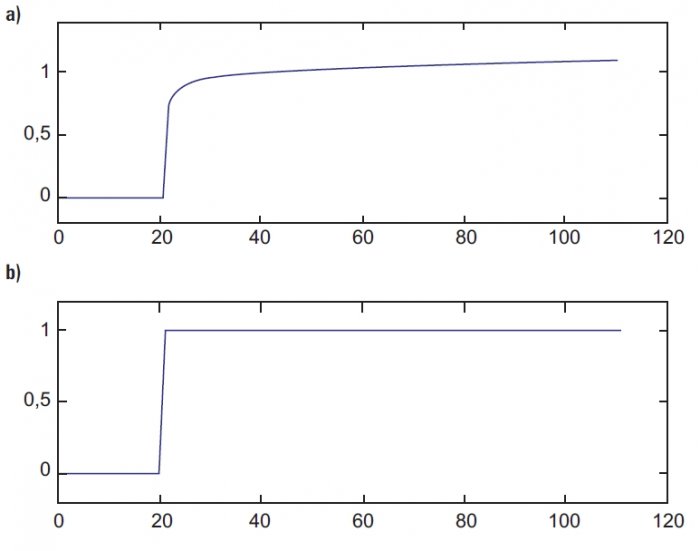

  • obecność procesów przejściowych. Wyróżnia się tu układy statyczne (bezinercyjne) oraz dynamiczne (inercyjne). Różnica między tymi klasami układów przedstawiona jest na rysunku 2.,

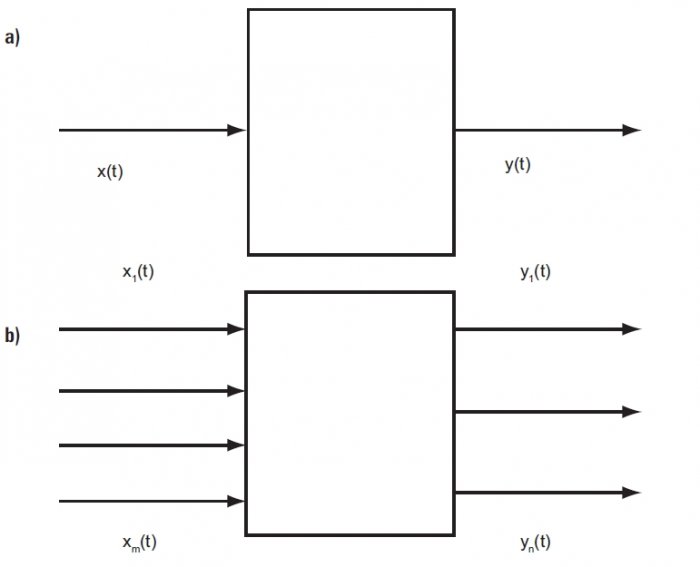

  • liczbę wejść i wyjść. Układy sterowania mogą mieć pojedyncze wejście i wyjście, wówczas określa się je skrótem SISO (ang. Single Input Single Output), bądź też wiele wejść i wyjść, i wtedy określa się je skrótem MIMO (ang. Multiple Input Multiple Output). Różnica pomiędzy tymi klasami układów została przedstawiona na rysunku 3.

Podczas projektowania oraz implementacji układów sterowania niezwykle istotną funkcję pełni ich modelowanie, czyli metody opisu. Istnieje bardzie wiele podejść do tego zagadnienia, począwszy od modeli matematycznych, gdzie wymagana jest dokładna wiedza na temat zasady fizycznej działania obiektu, poprzez modele wejście – wyjście, a skończywszy na modelach heurystycznych, które nie wymagają znajomości szczegółów pracy urządzenia, a poza tym uwzględniają obecność zakłóceń (np. układy oparte na logice rozmytej). Z modelowaniem związany jest szereg dodatkowych problemów, takich jak linearyzacja układu nieliniowego, uwzględnianie dynamiki układu (czyli stanów przejściowych), a także przejście pomiędzy układem dyskretnym a ciągłym. W szczególności pierwsze zagadnienie stanowi poważne wyzwanie, ponieważ zastąpienie rzeczywistego nieliniowego układu jego liniowym przybliżeniem znacząco upraszcza opis, szczególnie, gdy w grę wchodzą równania matematyczne. Z tego względu na ogół dąży się do linearyzacji modelu np. metodą rozwinięcia w szereg Taylora lub optymalnej linearyzacji), potem zaś bada się te modele.

Najpopularniejsze są zatem modele matematyczne układów liniowych. Najprostszą postacią takiego modelu jest model wejście – wyjście. Do jego budowy nie jest potrzebna informacja na temat zasady działania układu. Wszystko, co trzeba wiedzieć, to to, jakie będą odpowiedzi na zadane pobudzenie. Dzięki temu uzyskuje się pary wartości wejście – wyjście i na ich podstawie można wyrokować o odpowiedziach układu na inne pobudzenia. Układ jest zatem traktowany jako czarna skrzynka, która jest w stanie odpowiedzieć na dowolne pobudzenie, jednak nic nie można powiedzieć na temat zjawisk zachodzących w jej wnętrzu. W przypadku, gdy projektant dysponuje wiedzą na temat zasady działania układu i jest w stanie zapisać ją w postaci równań, bardziej atrakcyjnym wyborem będzie model czasowy lub częstotliwościowy, tzn. opisujący działanie układu w określonych chwilach czasowych lub przedstawiający jego charakterystykę częstotliwościową.

W przypadku modelu czasowego tworzony jest najczęściej układ równań opisujący zmienne stanu. Za jego pomocą można określić stan układu w każdej chwili. Model oparty na zmiennych stanu opisywany jest przez równanie różniczkowe (w przypadku układu ciągłego):

oraz równaniem różnicowym (w przypadku układu dyskretnego):

gdzie:

x(t) – wektor zmiennych stanu układu,

u(t) – sygnał wejściowy układu dynamicznego,

A i B – macierze stałych współczynników opisujących strukturę układu.

Oprócz równań stanu, istotna jest zależność informująca o sygnałach generowanych na wyjściu przez układ. Równanie wyjścia wygląda następująco dla układu ciągłego:

zaś dla układu dyskretnego:

gdzie:

C – macierz wyjścia,

D – macierz przenoszenia.

Na bazie przedstawionych równań można budować modele uwzględniające szum addytywny, tj. ARMAX, ARMA, czy AR. Dysponując takimi modelami można w następnej kolejności uzyskać charakterystyki układu dla określonych pobudzeń. Szczególnie istotne są charakterystyki: impulsowa (odpowiedź na deltę Diraca) oraz skokowa (odpowiedź na skok jednostkowy).

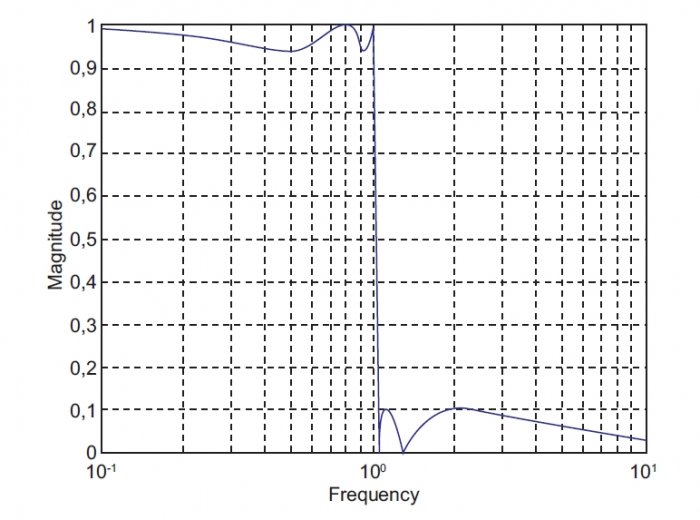

W przypadku modeli częstotliwościowych istotne jest określenie tzw. transmitancji operatorowej, czyli wielkości opisującej związek pomiędzy sygnałem pobudzającym oraz odpowiedzią układu. Transmitancja określona jest wzorem:

Operator przy tym nie jest określony i może być związany z transformatą Laplace’a, Z-transformatą lub transformatą Fouriera, w zależności od charakteru układu (tzn. ciągłego, dyskretnego, lub opisywanego w dziedzinie częstotliwości). Główną zaletą transmitancji jest to, że znajomość odpowiedzi na jedno pobudzenie pozwala uzyskać zależność prawdziwą dla wszystkich innych pobudzeń. Możliwe jest dzięki temu ustalenie odpowiedzi układu dla dowolnego pobudzenia. Najczęściej uzyskiwane informacje na podstawie transmitancji to charakterystyki: amplitudowa i fazowa. Przykład tej pierwszej pokazano na rysunku 4.

Obecnie ani od inżyniera, ani projektanta układów i systemów nie jest wymagane ręczne układanie i rozwiązywanie równań, chociaż znajomość zasad rządzących tym procesem jest istotna. Z pomocą przychodzą pakiety obliczeniowe, takie jak Matlab, czy Mathematica. Za ich pomocą możliwe jest układanie i rozwiązywanie równań różniczkowych i różnicowych. Ponadto w pakiecie Matlab znajduje się narzędzie Simulink, które służy głównie do modelowania systemów o zróżnicowanej złożoności. Jest to moduł pozwalający w łatwy sposób (poprzez umieszczanie graficznych reprezentacji elementów obiektów i łączenie ich liniami sygnałowymi) zaprojektować system zarówno ciągły, jak i dyskretny. Za przystępnym interfejsem użytkownika kryje się jednak potężny aparat rozwiązywania równań różniczkowych, pozwalający z bardzo dużą dokładnością określić stan systemu w określonej chwili. Przykładowy projekt systemu elektronicznego w Simulinku przedstawiono na rysunku 5. Istnieją również inne narzędzia do modelowania (takie jak np. PSpice), jednak zwykle ograniczone są one do określonej klasy systemów (np. wyłącznie układów elektronicznych).

Literatura

  1. T. Kaczorek, A. Dzieliński, W. Dąbrowski, R. Łopatka, Podstawy teorii sterowania, WNT Warszawa 2006.
  2. J. Mazurek, H. Vogt, W. Żydanowicz, Podstawy automatyki, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2002.
  3. A. Jakubiak, D. Radomski, Sygnały i systemy. Materiały pomocnicze do ćwiczeń, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2004.
