Metody programowania sterowników PLC – zagadnienia wybrane

PLC programming methods – selected issues

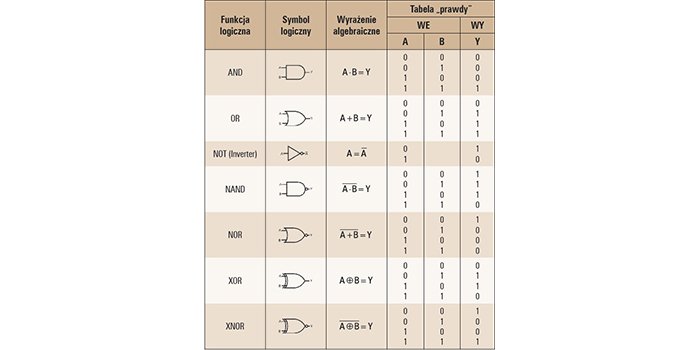

Tab. 1. Podstawowe funkcje logiczne stosowane w technice cyfrowej [1, 2]

Tab. 1. Podstawowe funkcje logiczne stosowane w technice cyfrowej [1, 2]

Język programowania jest to uporządkowany ciąg symboli, instrukcji i wyrażeń, które w sposób jednoznaczny zapisują sposób działania sterownika programowalnego. W 1992 r. utworzono organizację PLCopen, zrzeszającą producentów sterowników programowalnych i programów narzędziowych do nich oraz zajmującą się opracowaniem i wprowadzeniem międzynarodowej normy IEC 1131, która po aktualizacji otrzymała numer EN 61131 Języki programowania.

Zobacz także

AUTOMATION TECHNOLOGY Sp. z o.o. Automation Technology – nowy gracz na rynku

Automation Technology – nowy gracz na rynku Automation Technology – nowy gracz na rynku

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

mgr inż. Dominik Trojnicz, dr hab. inż. Marcin Habrych, mgr inż. Justyna Herlender Wymagania stawiane automatyce zabezpieczeniowej i regulacyjnej inwerterów typu A

Wymagania stawiane automatyce zabezpieczeniowej i regulacyjnej inwerterów typu A Wymagania stawiane automatyce zabezpieczeniowej i regulacyjnej inwerterów typu A

Obecny bardzo gwałtowny rozwój fotowoltaiki – nie tylko w Polsce, ale na całym terenie Unii Europejskiej (UE) – niesie za sobą dużo zalet, takich jak pozyskiwanie energii z praktycznie nieskończonej energii...

Obecny bardzo gwałtowny rozwój fotowoltaiki – nie tylko w Polsce, ale na całym terenie Unii Europejskiej (UE) – niesie za sobą dużo zalet, takich jak pozyskiwanie energii z praktycznie nieskończonej energii słonecznej oraz brak emisji szkodliwych gazów, co przyczynia się do redukcji emisji gazów cieplarnianych i zmniejszenia negatywnego wpływu na środowisko. Przyłączenie dużej liczby odnawialnych źródeł energii (OZE) nie pozostaje jednak bez wpływu na sieci elektroenergetyczne.

dr hab. inż. Marcin Habrych, mgr inż. Karol Świerczyński, dr inż. Bartosz Brusiłowicz Wymagania techniczne stawiane generacji rozproszonej w aspekcie elektroenergetycznej automatyki zabezpieczeniowej (część 2.)

Wymagania techniczne stawiane generacji rozproszonej w aspekcie elektroenergetycznej automatyki zabezpieczeniowej (część 2.) Wymagania techniczne stawiane generacji rozproszonej w aspekcie elektroenergetycznej automatyki zabezpieczeniowej (część 2.)

Odpowiedzią na wymagania stawiane przez Kodeks Sieciowy jest opracowanie przez Polskie Towarzystwo Przesyłu i Rozdziału Energii Elektrycznej (PTPiREE) na zlecenie Polskich Sieci Elektroenergetycznych (PSE)...

Odpowiedzią na wymagania stawiane przez Kodeks Sieciowy jest opracowanie przez Polskie Towarzystwo Przesyłu i Rozdziału Energii Elektrycznej (PTPiREE) na zlecenie Polskich Sieci Elektroenergetycznych (PSE) „Wymogów ogólnego stosowania wynikających z Rozporządzenia Komisji (UE) 2016/631 z dnia 14 kwietnia 2016 r., ustanawiającego Kodeks Sieci dotyczący wymogów w zakresie przyłączenia jednostek wytwórczych do sieci (NC RfG)” [4], opublikowanych w roku 2018.

W artykule:

• Podstawowe operacje logiczne
• Przykład
• Wybór języka programowania

Streszczenie

Artykuł przedstawia zagadnienia wybrane dotyczące języków programowania sterowników PLC. Omówiono podstawowe funkcje logiczne realizujące operacje logiczne.

Abstract

The article presents selected issues concerning PLC programming languages. Basic logic functions implementing logical operations are discussed.

W Polsce wydana została przez Polski Komitet Normalizacyjny jako wieloarkuszowa norma PN EN 61131 w języku angielskim. Trzecia część normy – PN-EN 61131-3:2013-10E dotyczy języków programowania. Norma ta definiuje pojęcia podstawowe, zasady ogólne, model programowy i model komunikacyjny oraz podstawowe typy i struktury danych. Określono w niej dwie grupy języków programowania: tekstowe i graficzne. Do języków tekstowych należą: lista instrukcji IL (ang. Instruction List) i język strukturalny ST (ang. Structured Text). Do języków graficznych należą: schemat drabinkowy LD (Ladder Diagram), język schematów blokowych FBD (ang. Function Block Diagram) i graf sekwencji SFC (ang. Sequential Function Chart). W normie wyróżniono następujące elementy organizacyjne oprogramowania POU (ang. Program Organization Units): funkcje F (ang. Functions), bloki funkcyjne FB (ang. Function Blocks) i programy P (ang. Programs) [1].

Dodatkowy zbiór elementów graficznych i równoważnych im elementów tekstowych, nazwany Sekwencyjną Kartą Funkcji (SFC), został zdefiniowany w celu utworzenia wewnętrznej organizacji programów i bloków funkcyjnych sterownika programowalnego. Ponadto zdefiniowano elementy konfiguracyjne wspierające instalowanie programów sterownika programowalnego do systemu sterownika programowalnego. Dodatkowo zdefiniowano właściwości ułatwiające komunikację między sterownikami programowalnymi i innymi składnikami systemów zautomatyzowanych [5].

Do grupy języków tekstowych zalicza się [1, 2]:

IL – Lista instrukcji (ang. Instruction List) – jest to język programowania niskiego poziomu, składający się z zestawu instrukcji mnemotechnicznych, do których zaliczyć można operacje logiczne i arytmetyczne, funkcje czasowe i licznikowe, operacje porównania i transferu danych. Struktura tego języka jest podobna do asemblera, a nazwy i sposób wywołania poszczególnych instrukcji zależą od typu sterownika. Ze względu na małą przejrzystość kodu, język IL jest rzadko stosowany do zapisu całego algorytmu sterowania. Niemniej jednak idealnie nadaje się do kodowania pewnych funkcji programowych, zwłaszcza złożonych algorytmów obliczeniowych, które w zapisie IL są zwarte i proste oraz są szybciej wykonywane przez procesor sterownika.

ST – Tekst Strukturalny (ang. Structured Text) – jest to język zaliczany do grupy języków wyższego poziomu, gdyż nie używa operatorów zorientowanych maszynowo. Struktura języka ST przypomina nieco strukturę znanych języków algorytmicznych, takich jak Pascal czy Basic, powszechnie wykorzystywanych do tworzenia oprogramowania dla komputerów PC. Do podstawowych elementów języka ST należą wyrażenia i instrukcje. W odróżnieniu od języka IL, powstały kod jest bardzo czytelny i zwięzły, gdyż zbudowany jest z typowych struktur funkcyjnych, takich jak: IF, THEN, ELSE, FOR, WHILE, REPEAT, itp. Niestety, programy napisane w języku ST po skompilowaniu działają wolniej (od tych zakodowanych bezpośrednio w IL) oraz wykorzystują więcej zasobów pamięci operacyjnej.

Do grupy języków graficznych zalicza się:

FBD – Funkcjonalny Schemat Blokowy (ang. Functional Block Diagram) – język wzorowany na schematach ideowych stosowanych w elektronice, opisujących przepływ sygnałów topologię połączeń układów scalonych wykonanych w technice cyfrowej. Głównymi elementami wykorzystywanymi w języku FBD są bloki i elementy sterujące (np. łączniki, instrukcje skoków), połączone między sobą liniami. Realizacja programu w FBD opiera się na przepływie sygnałów, których działanie definiuje topologia obwodu. Przepływ sygnału następuje z wyjścia funkcji lub bloku funkcyjnego do przyłączonego wejścia następnej funkcji lub bloku funkcyjnego.

LD – Schemat Drabinkowy (ang. Ladder Diagram) – opiera się na symbolach schematów elektrycznych układów sterowania wykonanych w technice stykowo-przekaźnikowej. Podstawowymi symbolami języka drabinkowego są styki, przedstawiające wartości logiczne sygnałów wejściowych i zmiennych boolowskich oraz dwustanowe wyjścia, będące odzwierciedleniem cewek przekaźnika, które służą do wysterowania wyjść dyskretnych oraz przypisania wartości logicznych do zmiennych boolowskich. Oprócz tego w schematach drabinkowych wykorzystuje się bloki funkcyjne, używane do opisu bardziej złożonych funkcji (liczniki, komparatory, operacje arytmetyczne itp.).

Oprócz czterech wyżej wymienionych języków programowania sterowników PLC, do zapisu kolejności wykonywanych działań w dużych, skomplikowanych sekwencyjnych układach sterowania często wykorzystuje się tzw. Sekwencyjny schemat funkcjonalny (ang. SFC – Sequential Function Chart). Narzędzie to opisuje poszczególne zadania sterowania w sposób graficzny, za pomocą sieci składającej się z kroków i warunków przejść pomiędzy tymi krokami. Za pomocą SFC buduje się jedynie nadrzędną strukturę programu, natomiast poszczególne zadania sterowania koduje się za pomocą wcześniej wymienionych języków programowania [1, 2].

Podstawowe operacje logiczne

Większość elementarnych operacji w układach sterowania procesów dyskretnych wykonywana jest na sygnałach cyfrowych (dwustanowych), których stan w dowolnej chwili można opisać za pomocą wartości logicznych (0 lub 1). Podstawowym nośnikiem informacji logicznej jest bit, stanowiący najmniejszą, niepodzielną komórkę pamięci. W układach sterowania do opisu sygnałów wejściowych i wyjściowych procesu przeważnie stosuje się dyskretną postać, która jednoznacznie opisuje stan różnych urządzeń zewnętrznych, takich jak: przyciski, czujniki, lampki sygnalizacyjne, przekaźniki, elektrozawory itp. [1, 2]

Fundamentem teoretycznym dla cyfrowych układów logicznych jest algebra Boole’a, której podstawowe twierdzenia przedstawił angielski matematyk George Boole już w 1854 r. Obecnie teoria układów logicznych jest powszechnie wykorzystywana do syntezy i analizy wszelkich układów przełączających. Funkcja logiczna to taka, dla której wszystkie sygnały wejściowe i wyjściowe należą do zbioru dwuelementowego, przyjmującego wartości 0 i 1. Do opisu działania różnych funkcji logicznych najczęściej stosuje się tzw. Tablice prawdy, które przedstawiają wartości wyjściowe funkcji dla wszystkich możliwych kombinacji sygnałów wejściowych. Dla funkcji logicznej o N-wejściach, liczba wszystkich możliwych stanów wynosi 2N. W tabeli 1. przedstawiono symbole graficzne podstawowych funkcji logicznych, oraz odpowiadające im tzw. „tabele prawdy”, które przedstawiają działanie tych funkcji [1, 2].

funkcje logiczne techniki cyfrowej

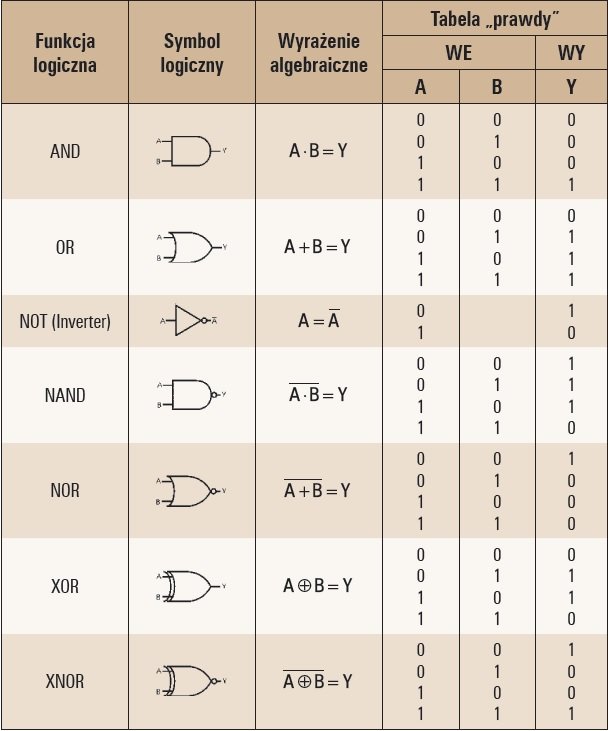

Tab. 1. Podstawowe funkcje logiczne stosowane w technice cyfrowej [1, 2]

Za pomocą przedstawionych funkcji logicznych można zbudować dowolnie skomplikowaną relację logiczną, składającą się z wielu sygnałów wejściowych i wyjściowych. W języku FBD dowolne funkcje logiczne przedstawia się w postaci schematów funkcyjnych, zawierających odpowiednio połączone bloki, realizujące podstawowe operacje logiczne: AND i OR. Operację negacji sygnałów wejściowych i wyjściowych bloków przeprowadza się najczęściej za pomocą operatora negacji, oznaczanego symbolem okręgu na wyjściu bloku (tab. 1.).

W języku drabinkowym, operacja iloczynu logicznego (AND) realizowana jest poprzez szeregowe połączenie „styków” reprezentujących stany logiczne argumentów funkcji. Z kolei połączenie równoległe dwóch lub więcej gałęzi obwodu, traktowane jest jako operacja sumy logicznej (OR).

Przykład

Dla ułatwienia zrozumienia różnic pomiędzy językami programowania można pokazać na prostych przykładach ich zastosowanie. Przykład programowania został pokazany na podstawie instrukcji binarnej AND.

Funkcję AND (iloczyn logiczny) można zobrazować w obwodzie elektrycznym za pomocą dwóch styków. Przy zwartym styku 1 i 2 zapala się lampka zielona. Przykłady programów napisanych w programie drabinkowym LD i FBD obrazują rysunki 3 i 4.

Przykład programu ST [3]:

A „Przycisk_1”

A „Przycisk_2”

= „Zielone_swiatlo”

Wybór języka programowania

Wszystko zależy od producenta i modelu sterownika, na jakim pisany jest program. Jeżeli programiście pozostawiono wybór i nie jest on narzucony przez klienta, to autor programu wybiera ten, w którym czuję się najswobodniej. Istnieją jednak pewne ograniczenia. Dużą część programów można zapisać w LD i FBD, ale istnieją pewne operacje (np. adresowanie pośrednie), w których programista nie ma wyboru i musi skorzystać z zapisu ST [4].

obwod elektryczny

Rys. 2. Obwód elektryczny zobrazowania funkcji AND [3]

program drabinkowy wzor

Rys. 3. Przykład napisany w programie drabinkowym LD [3]

blok funkcyjny

Rys. 4. Przykład napisany w programie bloków funkcyjnych FBD [3]

Literatura

  1. M. Pawlak, „Sterowniki Programowalne”, Politechnika Wrocławska UDA-POKL.04.01.02-00-065/09-01
  2. Z. Łukasik, Z. Seta, Programowalne sterowniki PLC w systemach sterowania przemysłowego, Politechnika Radomska, Radom 2000.
  3. Podręcznik „Podstawy programowania w STEP 7” – wydanie 3
  4. Podręcznik „Ćwiczenia w STL” – Centrum szkolenia systemów automatyki INTEX.
  5. PN-EN 61131-3:2013-10 E „Sterowniki programowalne. Część 3: Języki programowania.”
