Prefabrykowane stacje transformatorowe SN/nn (część 1) wymagania normy PN-EN 62271-202:2010

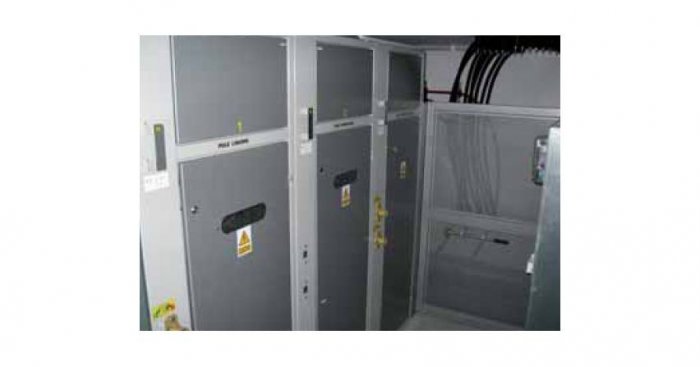

Przykład zastosowania przegrody oddzielającej komorę transformatora, ograniczającej skutki wewnętrznego zwarcia

Przykład zastosowania przegrody oddzielającej komorę transformatora, ograniczającej skutki wewnętrznego zwarcia

Elektroenergetyczne stacje rozdzielcze SN/nn zasilane są z sieci SN o napięciu znamionowym od 6 do 36 kV i najczęściej mają moc od 100 do 5000 kVA. W zależności od przeznaczenia rozróżnia się stacje miejskie, przemysłowe, wiejskie oraz specjalnego przeznaczenia. Ze względu na budowę stacje mogą być wnętrzowe lub napowietrzne [1]. Artykuł jest wstępem do serii artykułów dotyczących wymagań normalizacyjnych dotyczących stacji transformatorowych.

Zobacz także

Stacje transformatorowe SN/nn

Stacje transformatorowe SN/nn Stacje transformatorowe SN/nn

W zależności od funkcji pełnionej w systemie elektroenergetycznym, stacje transformatorowe SN/nn najprościej można podzielić na: transformatorowo-rozdzielcze i transformatorowe. Z kolei ze względu na budowę...

W zależności od funkcji pełnionej w systemie elektroenergetycznym, stacje transformatorowe SN/nn najprościej można podzielić na: transformatorowo-rozdzielcze i transformatorowe. Z kolei ze względu na budowę dzielimy je na napowietrzne i wnętrzowe.

Stacje transformatorowe SN/nn (część 1.)

Stacje transformatorowe SN/nn (część 1.) Stacje transformatorowe SN/nn (część 1.)

Stacja elektroenergetyczna jest elementem systemu elektroenergetycznego (SEE), jej zadaniem jest przetwarzanie oraz rozdział energii elektrycznej o określonych parametrach pomiędzy odbiorców.

Stacja elektroenergetyczna jest elementem systemu elektroenergetycznego (SEE), jej zadaniem jest przetwarzanie oraz rozdział energii elektrycznej o określonych parametrach pomiędzy odbiorców.

Prefabrykowane stacje transformatorowe SN/nn - wymagania normatywne

Prefabrykowane stacje transformatorowe SN/nn - wymagania normatywne Prefabrykowane stacje transformatorowe SN/nn - wymagania normatywne

Elektroenergetyczne stacje rozdzielcze zasilane są z sieci średniego napięcia w przedziale wartości znamionowych od 6 do 30 kV i wyposażane w transformatory o mocy znamionowej od 250 do 1000 kVA. Ich zadaniem...

Elektroenergetyczne stacje rozdzielcze zasilane są z sieci średniego napięcia w przedziale wartości znamionowych od 6 do 30 kV i wyposażane w transformatory o mocy znamionowej od 250 do 1000 kVA. Ich zadaniem jest transformowanie napięcia średniego na niskie i rozdział energii dla potrzeb odbiorców komunalnych i przemysłowych. Stacje prefabrykowane stają się stałymi elementami krajobrazu. Możliwości, jakie stwarza ich architektura powodują, że budynek stacji może być wykonany w sposób komponujący...

Wymagania ogólne

Zgodnie z normą PN-EN 62271-202:2010 prefabrykowana stacja transformatorowa jest przeznaczona do pracy w normalnych warunkach według IEC 60694. Maksymalna moc znamionowa stacji transformatorowej prefabrykowanej jest określona przez maksymalną moc znamionową i całkowite znamionowe straty transformatora, dla którego stacja jest projektowana (wg IEC 60076-1 [3] lub IEC 60076-11 [4]).

Każda stacja transformatorowa powinna być zaopatrzona tabliczkę znamionową z trwałym i czytelnym napisem zawierającym między innymi następujące informacje: nazwę wytwórcy lub znak handlowy, oznaczenie typu, klasę odporności na łuk wewnętrzny, numer fabryczny, numer normy PN-EN 62271-202:2010 (w przypadku spełnienia wymagań normy) oraz rok produkcji.

Konstrukcja i budowa

Norma PN-EN 62271-202:2010 [2] wymaga, aby stacja transformatorowa prefabrykowana była tak skonstruowana, aby jej normalna obsługa, przeglądy i konserwacja mogły być bezpiecznie wykonywane. Dodatkowo, stacja transformatorowa powinna być zaprojektowana i skonstruowana w taki sposób, aby zminimalizować ryzyko dostępu osób postronnych. Szczególną uwagę należy zwrócić na zawiasy drzwiowe, osłony wentylacyjne, zamki itp.

Części obudowy wykonane z materiałów nieprzewodzących powinny spełniać szczególne wymagania dielektryczne. Próby potwierdzające zgodność są opisane w punkcie 6.2.1.3.3 normy PN-EN 62271-202:2010 [2]. Powinny być przedsięwzięte środki zaradcze, wykonywane zgodnie z instrukcjami wytwórcy, w celu uniknięcia odkształceń obudowy, które mogą być spowodowane przez transport lub przestawianie. Powinny być zapewnione środki gwarantujące bezpieczny dostęp do przestawiania lub kontroli przełącznika zaczepów transformatora, np. przez otwarcie drzwi, lub, jeżeli to konieczne, przez zdjęcie pokrywy.

Norma PN-EN 62271-202:2010 wymaga, aby chłodzenie stacji transformatorowej prefabrykowanej było realizowane przez naturalną wentylację. Inne sposoby chłodzenia stosowane w stacjach transformatorowych prefabrykowanych (np. chłodzenie wymuszone) mogą być przedmiotem porozumienia między wytwórcą i użytkownikiem. Dopuszcza się, aby część obudowy komponentu stanowiła część obudowy stacji transformatorowej. W takim przypadku powinna ona być zgodna z odpowiednimi wymaganiami normy PN-EN 62271-202:2010 i normy właściwej dla komponentu. Wymagane jest również, aby próby dotyczące wewnętrznego łuku elektrycznego były przeprowadzone ze wszystkimi komponentami zamontowanymi w stacji.

Klasa znamionowa obudowy powinna być klasą obudowy właściwą dla znamionowej mocy maksymalnej prefabrykowanej stacji transformatorowej. Klasa znamionowa obudowy jest używana do określenia współczynnika obciążenia transformatora, zapewniającego nieprzekroczenie granicznych zakresów temperatur podanych w IEC 60076-1 [3] lub IEC 60076-11 [4], które są opisane w załączniku D normy PN-EN 62271-202:2010 [2]. Norma wyróżnia sześć klas obudowy: klasy 5, 10, 15, 20, 25 i 30, co odpowiada maksymalnej wartości różnicy przyrostu temperatury transformatora odpowiednio 5 K, 10 K, 15 K, 20 K, 25 K, 30 K. Różnica ta wyznaczana jest jako różnica między temperaturą transformatora mierzoną zgodnie z normą IEC 60076 a temperaturą otoczenia w pomieszczeniu laboratorium.

Wytrzymałość ogniowa

Materiały użyte w konstrukcji obudowy stacji transformatorowej prefabrykowanej powinny posiadać minimalny poziom odporności na ogień pojawiający się wewnątrz lub na zewnątrz stacji. Materiały powinny być niepalne lub, jeżeli są użyte materiały syntetyczne, powinny być badane według ISO 1182 i ISO 1716 oraz spełniać warunki podane w tabeli 1.

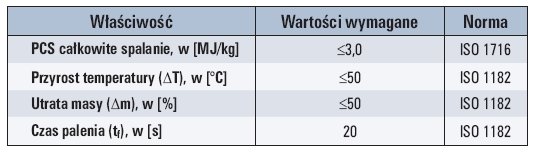

Zgodnie z normą PN-EN 62271-202:2010 [2] materiałami uważanymi za niepalne są: beton, metal (np. stal, aluminium), tynk, wata szklana lub wełna mineralna. Przy ocenianiu wytrzymałości ogniowej, uwzględniana jest tylko reakcja na ogień. Dopuszcza się rozważenie odporności na ogień, według lokalnych przepisów, co jest przedmiotem porozumienia między wytwórcą i użytkownikiem. Z przyczyn estetycznych, mogą być użyte dodatkowe pokrycia materiałami, które mogą nie spełniać prób niepalności. Zaleca się, aby te materiały nie były żadną częścią struktury obudowy stacji transformatorowej. W przypadku użycia innych materiałów niż przedstawione wcześniej, wytwórca powinien udowodnić niepalność użytych materiałów, które powinny mieć właściwości co najmniej równoważne materiałom syntetycznym przedstawionym w tabeli 1.

Korozja

Obudowa stacji jest wykonywana najczęściej z różnych materiałów (beton, metal, materiały syntetyczne). Norma PN-EN 62271-202:2010 zaleca, aby materiały obudowy były odporne na pogarszanie się ich właściwości w warunkach środowiska, w przewidywanym czasie ich eksploatacji, z uwzględnieniem wykonywania zabiegów konserwacyjnych zalecanych przez wytwórcę. Aby zapobiec korozji, mogą być stosowane dodatkowe pokrycia lub obróbka powierzchniowa zastosowanych materiałów. W celu oszacowania właściwości takiego pokrycia mogą być użyte odpowiednie międzynarodowe normy. W wieloarkuszowej normie IEC 60068 [5] podano informacje o środowiskowych procedurach badawczych i surowości prób [2].

Stopień ochrony obudowy

Norma PN-EN 62271-202:2010 wymaga, aby zapewniona była ochrona osób przed dostępem do niebezpiecznych części i ochrona wyposażenia przed przedostaniem się do wnętrza obudowy ciał stałych i wody. Obudowa stacji transformatorowej prefabrykowanej powinna posiadać co najmniej stopień ochrony IP23D, zgodnie z IEC 60529 [2]. W przypadku stacji transformatorowej przedziałowej stopień ochrony może być określony dla każdej części obudowy (przedziału). Stopień ochrony prefabrykowanej stacji transformatorowej może ulec obniżeniu, jeżeli drzwi stacji (przedziału) są otwarte (podczas przeglądów wykonywanych przez obsługę czy oględzin). Dla ochrony osób przed zbliżeniem się do niebezpiecznych części mogą być konieczne jeszcze inne środki ostrożności wskazane w IEC 61936-1, podrozdział 8.1.

Dodatkowo obudowa stacji transformatorowej prefabrykowanej powinna mieć dostateczną wytrzymałość mechaniczną i wytrzymywać następujące obciążenia i energię uderzeń [2]:

  • obciążenia dachu – minimum 2500 N/m2 – jeżeli stacja transformatorowa prefabrykowana instalowana jest w miejscach, gdzie można spodziewać się większych obciążeń (podziemna stacja transformatorowa zlokalizowana w ruchu ulicznym dodatkowo obciążona śniegiem), należy to wziąć pod uwagę oraz uwzględnić krajowe lub lokalne przepisy w tym względzie, lub specyfikację użytkownika. Z uwagi na obciążenie śniegiem dach stacji powinien spełniać wymagania dla lokalnych warunków klimatycznych,
  • oddziaływania wiatru na obudowę zgodnie z normą IEC 60694 [6] podrozdział 2.1.2.,
  • zewnętrzne uderzenia mechaniczne w drzwi, pokrywy i otwory wentylacyjne – wymaga się odporności na uderzenia mechaniczne z energią 20 J, co odpowiada odporności IK10. Przypadkowe uderzenia mechaniczne powyżej tej wartości, np. kolizje drogowe, nie są ujęte w normie PN-EN 62271-202:2010. Jeżeli jest to wymagane, to należy zabezpieczyć stację przez inne środki zabezpieczające na zewnątrz stacji i wokół niej.

Natomiast w przypadku wewnętrznych uszkodzeń prowadzących do wycieku niebezpiecznych cieczy, np. oleju z transformatora, rozdzielnicy, stacja powinna posiadać jeden lub kilka zbiorników retencyjnych będących częścią obudowy, a ich pojemność powinna pomieścić:

  • dla każdego pojedynczego zbiornika całkowitą objętość niebezpiecznej cieczy, jaką zawiera urządzenie (transformator, rozdzielnica).
  • dla wspólnych zbiorników: całkowitą objętość niebezpiecznej cieczy odpowiadającą największej części zawierającej niebezpieczną ciecz (transformator, rozdzielnica).

Próby nagrzewania

Celem tej próby jest sprawdzenie, czy konstrukcja obudowy stacji transformatorowej prefabrykowanej działa poprawnie i nie wpływa negatywnie na przewidywany czas eksploatacji komponentów stacji. Przewidywany czas eksploatacji komponentów nie będzie się pogarszać, jeżeli dopuszczalne granice pogorszenia izolacji w wyniku oddziaływania podwyższonej temperatury nie są przekroczone. W wyniku próby nagrzewania konieczne może być obniżenie parametrów znamionowych komponentów. W szczególności próba powinna wykazać, że przyrosty temperatury transformatora, umieszczonego wewnątrz obudowy, nie przekraczają wartości mierzonych przy tym samym transformatorze, umieszczonym na zewnątrz obudowy stacji, o więcej niż wartość, która określa klasę obudowy, np. 5 K, 10 K, 15 K, 20 K, 25 K lub 30 K. W czasie badań obudowa powinna być kompletna z jej komponentami usytuowanymi tak, jak zaprojektowano dla normalnej pracy. Drzwi powinny być zamknięte, a wejścia kablowe uszczelnione, aby stworzyć normalne warunki pracy. Moc i straty transformatora powinny odpowiadać maksymalnej mocy stacji transformatorowej prefabrykowanej. Próby nagrzewania transformatora, połączeń SN i nn oraz wyposażenia niskiego napięcia powinny być wykonywane jednocześnie. Próba nagrzewania rozdzielnicy WN nie jest wymagana. W przyjętej praktyce rozdzielnice WN pracują przy znacznie niższych prądach (obciążeniach) niż znamionowe [2].

Po uwzględnieniu tego faktu przyjmuje się, że dodatkowy przyrost temperatury powodowany urządzeniami wewnątrz obudowy stacji w większości przypadków nie ma istotnego wpływu na wymaganą zdolność przewodzenia prądu przez rozdzielnicę WN [2].Próba powinna być wykonana w pomieszczeniu, którego wymiary, izolacja lub warunki chłodzenia będą utrzymywać temperaturę otoczenia poniżej 40°C, przy jej zmienności podczas trwania próby nieprzekraczającej 1 K na 1 h, odczytywanej podczas odmierzanego okresu. Otoczenie powinno być w zasadzie bez ruchów powietrza, z wyjątkiem powodowanych przez ciepło badanych urządzeń. W praktyce warunek ten jest spełniony, jeżeli prędkość ruchu powietrza nie przekracza 0,5 m/s. W przypadku stacji transformatorowej prefabrykowanej podziemnej, próby można wykonać na powierzchni gruntu. Doświadczenie pokazuje, że różnica w przyroście temperatury nie jest istotna w porównaniu z próbami pod ziemią [2].

Zwarcie wewnętrzne

Stacja transformatorowa prefabrykowana spełniająca wymagania normy PN-EN 62271-202:2010 jest zaprojektowana, aby nie dopuścić do powstania zwarć wewnętrznych. W celu spełnienia tych wymagań wytwórca stacji powinien zapewnić prawidłową produkcję potwierdzoną przez badanie wyrobu zgodnie z rozdziałem 7 wyżej wymienionej normy. W przeciwnym razie użytkownik powinien dokonać właściwego wyboru zgodnie z parametrami sieci elektroenergetycznej, procedurami działania i warunkami eksploatacji według rozdziału 8 normy PN-EN 62271-202:2010 [2].

Jeżeli stacja transformatorowa jest instalowana, obsługiwana i konserwowana zgodnie z instrukcjami wytwórcy, prawdopodobieństwo wystąpienia łuku wewnętrznego w czasie eksploatacji jest małe, ale nie może być całkowicie wykluczone. Zwarcie wewnątrz obudowy stacji transformatorowej prefabrykowanej wywołane wadą, wyjątkowymi warunkami pracy lub błędnym łączeniem może zainicjować łuk wewnętrzny, który stwarza zagrożenie dla ludzi znajdujących się w pobliżu [2].

Ponieważ w normach przedmiotowych dla rozdzielnic niskiego napięcia i transformatorów nie są podane procedury badawcze dotyczące łuku wewnętrznego, w normie PN-EN 62271-202:2010 brane są pod uwagę jedynie zwarcia powstające wewnątrz osłony rozdzielnicy wysokiego napięcia i na połączeniach wysokiego napięcia. Rozważając zagrożenie powodowane zwarciami wewnętrznymi, należy rozróżniać wykwalifikowaną obsługę od osób postronnych. Obsługujący może bowiem znajdować się wewnątrz stacji transformatorowej (jeżeli jest ona obsługiwana od wewnątrz) lub przed nią (jeżeli jest ona obsługiwana z zewnątrz). Jednak osoby postronne mogą przebywać w pobliżu stacji w dowolnym czasie. Osoby postronne nigdy nie powinny znaleźć się wewnątrz stacji transformatorowej lub w najbliższym otoczeniu części obsługiwanej, gdy obsługa jest prowadzona przy drzwiach otwartych (przy obsłudze od zewnątrz). Obszary te uważa się bowiem za dostępne tylko dla obsługi [2].

W odniesieniu do wewnętrznego zwarcia łukowego może być wymagane potwierdzenie skuteczności konstrukcji w zapewnieniu ochrony osób postronnych i/lub obsługujących. Takie potwierdzenie należy uzyskać poprzez badanie stacji transformatorowej według załącznika A normy PN-EN 62271-202:2010 [2].

Stacje transformatorowe, które przeszły badania ze skutkiem pozytywnym, kwalifikują się do klasy IAC-A lub IAC-B lub IAC-AB. Klasyfikacja IAC jest przeznaczona do określania, potwierdzonego badaniami poziomu ochrony przed skutkami łuku wewnętrznego personelu obsługującego stację w normalnych warunkach działania z rozdzielnicą WN w normalnej pozycji pracy (jak zdefiniowano w normie – klasa IAC-A) oraz odpowiedniego poziomu ochrony osób postronnych w sąsiedztwie stacji z zamkniętymi drzwiami (klasa IAC-B).

Występowanie łuku wewnątrz stacji transformatorowej prefabrykowanej może być związane z rozmaitymi zjawiskami fizycznymi. Przykładowo energia łuku rozwijającego się w powietrzu o ciśnieniu atmosferycznym lub w innym gazie izolacyjnym wewnątrz obudowy rozdzielnicy może być przyczyną wewnętrznego nadciśnienia i miejscowego przegrzania, co może spowodować mechaniczne i cieplne narażenia urządzeń. Dodatkowo materiały objęte działaniem łuku mogą wydzielać gorące produkty rozkładu, gazowe bądź w postaci pary, które mogą wydostać się do wnętrza stacji transformatorowej i następnie na zewnątrz [2].

Klasa ochrony przed łukiem wewnętrznym IAC uwzględnia wewnętrzne nadciśnienie działające na osłony, drzwi, podłogę. Bierze się również pod uwagę termiczne skutki łuku na obudowę oraz wydzielane gorące gazy i rozżarzone cząstki. Nie uwzględnia uszkodzenia przegród między przedziałami oraz wewnętrznych przegród ruchomych niedostępnych w normalnych warunkach pracy. Badania łuku wewnętrznego, opisane w normie PN-EN 62271-202:2010, mają za zadanie sprawdzić skuteczność projektu w zakresie ochrony osób w przypadku łuku wewnętrznego. Nie uwzględnia się wszystkich skutków, które mogą spowodować ryzyko, takie jak obecność gazów z potencjalnie toksycznymi właściwościami, które mogą powstać przy zwarciu.

Literatura

  1. W. Dołęga, ”Stacje elektroenergetyczne”, Wydawnictwo Politechniki Wrocławskiej, Wrocław 2002
  2. Norma PN-EN 62271-202:2010 Wysokonapięciowa aparatura rozdzielcza i sterownicza część 202: Stacje transformatorowe prefabrykowane wysokiego napięcia na niskie napięcie.
  3. Norma IEC 60076-1 Transformatory. Wymagania ogólne.
  4. Norma IEC 60076-11 Transformatory. Część 11: Transformatory suche.
  5. Norma IEC 60068 Badania środowiskowe.
  6. Norma IEC 60694 Postanowienia wspólne dotyczące norm na wysokonapięciową aparaturę rozdzielczą i sterowniczą.
