Przeciwpożarowy wyłącznik prądu i zagrożenia stwarzane przez wyłącznik EPO zasilaczy UPS oraz ich neutralizacja

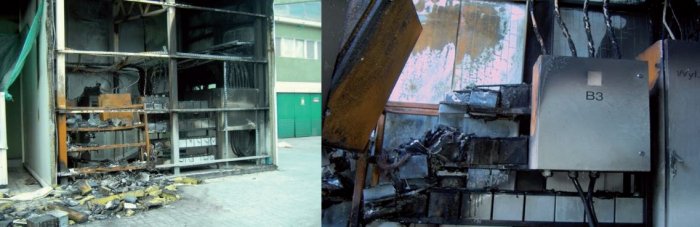

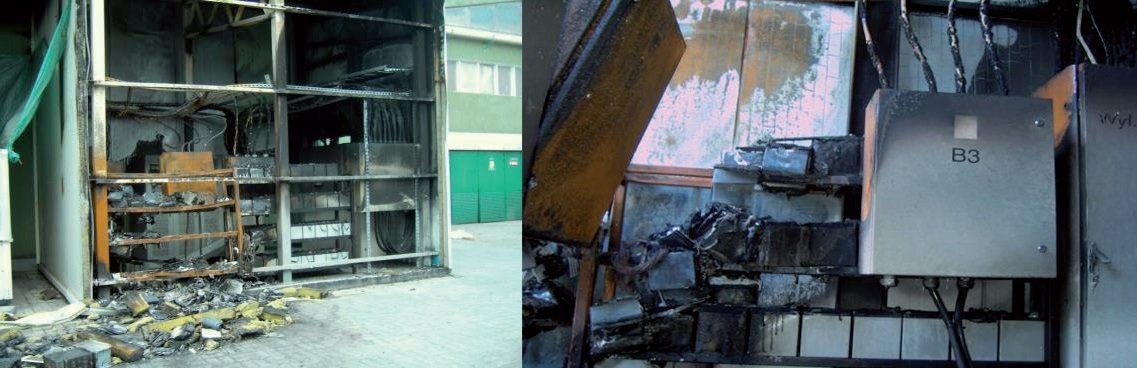

Pomieszczenie bateryjne zasilacza UPS po wybuchu wodoru spowodowanego prądem zwarciowym
Problematyka przeciwpożarowego wyłącznika prądu była wielokrotnie opisywana w literaturze. Mimo to w dalszym ciągu spotykamy się z wątpliwościami w zakresie projektowania i wykonywania tego urządzenia. Szczególnym problemem jest kwestia związana z przeciwpożarowym wyłącznikiem prądu dla zasilaczy UPS. Niniejszy artykuł stanowi próbę przybliżenia tego zagadnienia.
Zobacz także
mgr inż. Julian Wiatr Zasilanie budynków w energię elektryczną w warunkach normalnych a zasilanie w warunkach pożaru
Przy projektowaniu układów zasilania budynków pojawia się szereg wątpliwości wynikających z oczekiwanego poziomu niezawodności dostaw energii elektrycznej. Brak wytycznych w tym zakresie często prowadzi...
Przy projektowaniu układów zasilania budynków pojawia się szereg wątpliwości wynikających z oczekiwanego poziomu niezawodności dostaw energii elektrycznej. Brak wytycznych w tym zakresie często prowadzi do błędnego rozumienia tego problemu przez inwestora oraz projektanta. Natomiast wymagania dotyczące ochrony ppoż. wymagają przystosowania budynku eksploatowanego w warunkach normalnych do zasilania pożarowego, gdzie warunki środowiskowe znacznie różnią się od warunków normalnych. W tym przypadku...
mgr inż. Piotr Wasiucionek Zgodnie z warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie [1], „Przeciwpożarowy wyłącznik prądu, odcinający dopływ prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru, należy stosować w strefach pożarowych o kubaturze przekraczającej 1000 m3 lub zawierających strefy zagrożone wybuchem.
Zgodnie z warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie [1], „Przeciwpożarowy wyłącznik prądu, odcinający dopływ prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających...
Zgodnie z warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie [1], „Przeciwpożarowy wyłącznik prądu, odcinający dopływ prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru, należy stosować w strefach pożarowych o kubaturze przekraczającej 1000 m sześc. lub zawierających strefy zagrożone wybuchem.*)
mgr inż. Łukasz Gorgolewski Przeciwpożarowy wyłącznik prądu w świetle regulacji prawnych i normatywnych
Wymagania dotyczące przeciwpożarowego wyłącznika prądu (PWP) i zasady jego stosowania zawarto w kilkunastu aktach prawnych oraz kilku polskich normach – zarówno tych powołanych, jak i niepowołanych. Dokumenty...
Wymagania dotyczące przeciwpożarowego wyłącznika prądu (PWP) i zasady jego stosowania zawarto w kilkunastu aktach prawnych oraz kilku polskich normach – zarówno tych powołanych, jak i niepowołanych. Dokumenty te nie zawsze są ze sobą skoordynowane.
Wymagania prawne
W Polsce nie ma wymagań w zakresie wyłączenia przeciwpożarowego zasilaczy bezprzerwowych „UPS” (ang. uninterruptible power supply) oraz urządzeń posiadających baterie akumulatorów stanowiących zasobnik energii. Żaden z obowiązujących aktów prawnych w Polsce nie wymienia zasilaczy UPS jako elementu systemu zasilania budynku. Zgodnie z obowiązującymi przepisami [4; 20] zasilacze stosowane w instalacjach bezpieczeństwa muszą uzyskać świadectwo dopuszczenia, wydane przez CNBOP – PIB w Józefowie. Zakres badań tych zasilaczy definiują normy przedmiotowe PN-EN 54-4:2001/A2:2007 Systemy sygnalizacji pożarowej. Część 4: Zasilacze [9] oraz norma PN-EN 12101-10:2007 Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 10: Zasilacze [8].
W odniesieniu do zasilaczy UPS, normy przedmiotowe nie formułują takich wymagań, co powoduje, że ze względów formalnych zasilacze UPS, pomimo swoich zalet, nie mogą być stosowane w obwodach bezpieczeństwa (w przypadku instalacji zasilacza UPS w osobnej strefie pożarowej wymaganej przez §209 Rozporządzenia Ministra Infrastruktury [3] może on zostać wykorzystany do zasilania urządzeń przeciwpożarowych bez dopuszczenia wydanego przez CNBOP-PIB)1. W przypadku przeprowadzenia stosownych badań i uzyskania świadectwa dopuszczenia sytuacja zmienia się diametralnie. W praktyce jednak żaden z producentów nie zabiega o wykonanie wymaganych badań oraz uzyskanie świadectwa dopuszczenia z uwagi na dostępne na rynku zasilacze UZS powszechnie nazywane przeciwpożarowymi.
Natomiast Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2019 roku, poz. 1065 z późniejszymi zmianami) [3], nakazuje stosowanie Przeciwpożarowego Wyłącznika Prądu w budynkach zawierających strefy pożarowe o kubaturze przekraczającej 1000 m3 oraz w budynkach zwierających pomieszczenia zagrożone wybuchem bez względu na kubaturę. Jednocześnie stawia wymóg zapewnienia zasilania urządzeń elektrycznych wspomagających prowadzenie akcji ratowniczo-gaśniczej (zgodnie z Rozporządzeniem MSWiA [5] pomieszczenie zagrożone wybuchem występuje wówczas, gdy spodziewany przyrost ciśnienia przekracza wartość 5 kPa).
W praktyce eksploatacyjnej, z uwagi na parametry napięcia zasilającego niegwarantujące ciągłego zasilania czułych odbiorników energii elektrycznej, pomimo zgodności z wymaganiami normy PN-EN 50160:2011 Parametry jakościowe napięcia w publicznych sieciach rozdzielczych, wielokrotnie zachodzi konieczność instalacji zasilaczy UPS.
Instalacja zasilacza w układzie zasilania budynku stanowi dla zasilanych z niego odbiorników źródło odmienne od systemu elektroenergetycznego, które wymaga odmiennego podejścia w zakresie projektowania ochrony przeciwporażeniowej oraz ochrony przeciwpożarowej.
Należy zwrócić uwagę, że decyzję o wyłączeniu urządzenia podejmuje osoba kierująca akcją ratunkową. Zatem od chwili wykrycia pożaru do rozpoczęcia działań ratowniczo-gaśniczych upływa pewien czas (po przybyciu do miejsca pożaru dowódca akcji ratowniczo-gaśniczej przed przystąpieniem do działań ratowniczych prowadzi rozpoznanie sytuacji bojowej, a następnie podejmuje decyzję o rozstawieniu sił i środków).
Jeżeli funkcjonujący w budynku zasilacz UPS nie służy do zasilania urządzeń przeciwpożarowych, podlega wyłączeniu.
Zdalne awaryjne wyłączenie zasilacza UPS
Każdy zasilacz UPS posiada możliwość wyłączenia z poziomu panelu operatorskiego, jednak należy pamiętać, że pomieszczenie, w którym się on znajduje, może być zabezpieczone przed dostępem osób nieuprawnionych lub po prostu dostęp do niego będzie utrudniony ze względu na topologię obiektu. Dlatego też producenci sprzętu opracowali wyłącznik awaryjny określany jako EPO (ang. Emergency Power Off), umożliwiając zdalne wyłączenie zasilacza. Norma dotycząca zasilaczy UPS określa go natomiast jako „awaryjny aparat przerywający” (odłączający) [12]. Zasilacz UPS musi być wyposażony w pojedynczy zintegrowany aparat przerywający lub zaciski przeznaczone do połączenia zdalnego awaryjnego aparatu przerywającego, który zapobiega dalszemu zasilaniu odbiorów przez UPS-a w dowolnym trybie pracy zasilacza UPS. Powyższe wymagania nie dotyczą:
- systemów przetwarzania danych o znaczeniu krytycznym,
- źródła zasilania UPS o mocy nie większej niż 750 VA,
- lub obwodów bateryjnych zintegrowanych z urządzeniem elektronicznym.
Na rysunku 1. przedstawiono przykład połączenia obwodu EPO.

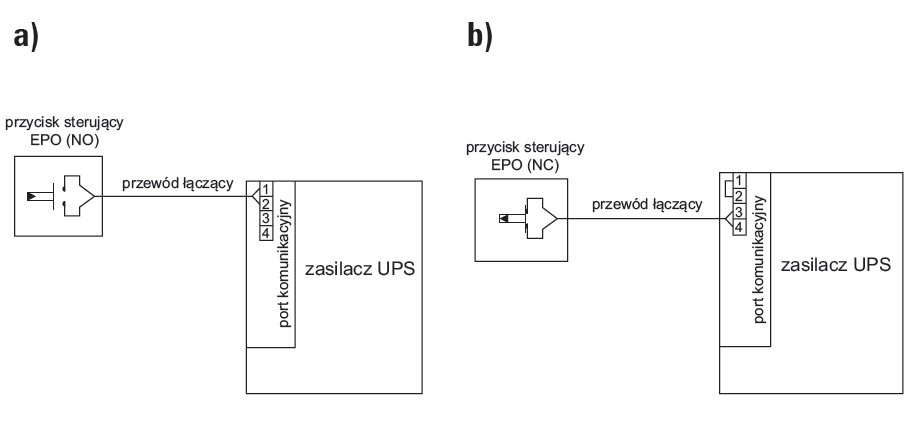

Rys. 1. Przykład połączenia obwodu EPO: a) styk normalnie otwarty (NO), b) styk normalnie zamknięty (NC)
Łącznik stanowiący element wykonawczy EPO powinien posiadać odpowiednie zabezpieczenia uniemożliwiające przypadkowe jego uruchomienie.
Zadziałanie przycisku EPO powoduje podanie sygnału na jednostkę sterującą zasilacza UPS i w konsekwencji wygenerowanie stanów, które spowodują otwarcie wszystkich styczników lub przekaźników (na wejściu i wyjściu torów prądowych) oraz zamknięcie jednostki UPS, co jest równoznaczne z wyłączeniem falownika. Dodatkowo wszystkie konwertery zostają wyłączone. Baterie akumulatorów zostają rozłączone, ale co ważne, energia w nich zgromadzona pozostanie.
Zadziałanie EPO odłącza odbiorniki w każdym stanie pracy UPS-a: gotowości lub w stanie zamykania UPS-a, następuje także anulowanie dowolnych sygnałów i poleceń wydawanych przez jednostkę sterującą, panel operatorski lub dowolny moduł zasilacza UPS. Wymagania dotyczące wyłącznika awaryjnego obowiązujące w Europie zawiera dokument zharmonizowany HD-384-48 S1 [11].
Konstrukcja EPO musi uniemożliwiać ponowne załączenie zasilacza UPS w sposób przypadkowy przez użytkownika będącego w pobliżu urządzenia, nieświadomego istniejącego niebezpieczeństwa. Aby zapewnić przerwanie zasilania do odbiorników w dowolnym trybie pracy zasilacza UPS-a, zasilanie z sieci elektrycznej musi być odłączone, gdy aktywowany jest wyłącznik awaryjny. Wyłącznik EPO nie może być galwanicznie połączony z obwodami sieci zasilającej.
Zatem wyłącznik awaryjny określany w skrócie jako EPO może pełnić funkcję wyłącznika przeciwpożarowego prądu (w myśl [3] § 183.2.) dla zasilacza UPS oraz obwodów zasilanych z niego.
- zagrożenia stwarzane przez zdalne awaryjne wyłączenie zasilacza UPS lub urządzenia o pochodnej konstrukcji
Wyłącznik EPO skonfigurowany w układzie styków NC (rys. 1b). Otwarcie (rozwarcie) obwodu powoduje podanie sygnału do jednostki sterującej UPS i jego wyłączenie. Jest to podobna sytuacja jak w przypadku wyzwalacza podnapięciowego dla aparatów elektrycznych (rozłączniki, wyłączniki), stosowanych jako element sterujący PWP. Rozwiązanie to posiada również podobne wady [8]:
- uszkodzenie któregokolwiek elementu w układzie (przewód sterujący, przycisk czy połączenia) powoduje natychmiastowe wyłączenie UPS-a i pozbawienie odbiorników zasilania,
- z drugiej strony, jeśli nastąpi zwarcie w obwodzie (np. na przewodzie łączącym przycisk EPO z portem komunikacyjnym), to wówczas układ zostanie pozbawiony możliwości zdalnego wyłączenia.
Wyłącznik EPO skonfigurowany w układzie styków NO (rys. 1a). Zamknięcie (zwarcie) obwodu powoduje podanie sygnału do jednostki sterującej UPS i jego wyłączenie. Układ zachowuje się podobnie jak wyzwalacz wzrostowy dla aparatów elektrycznych (rozłączniki, wyłączniki), stosowanych jako element sterujący PWP. Z oczywistych względów posiada również podobne wady [16]:
- zwarcie lub przerwa w obwodzie powoduje natychmiastowe wyłączenie UPS-a i pozbawienie odbiorników dostaw energii elektrycznej,
- przerwa w obwodzie (np. na przewodzie łączącym przycisk EPO z portem komunikacyjnym), pozbawia możliwości zdalnego wyłączenia zasilacza UPS.
Komentarz: Rozwiązanie oparte na EPO w układzie styków NC jest z pewnością bardziej wrażliwe na niekontrolowane zadziałanie. Z drugiej strony, EPO w układzie styków NO nie ma całkowitej pewności zadziałania.
Niezadziałanie zdalnego wyłączenia EPO. Jest to sytuacja, która zawsze może się zdarzyć w pracującym układzie. Nawet najlepszy projekt i jego realizacja, a później regularne przeglądy instalacji niestety nie zapewniają 100 % gwarancji zadziałania EPO w sytuacji zagrożenia.
Wyłącznik EPO skonfigurowany w układzie styków NO, zdaniem autorów jest najlepszym rozwiązaniem z punktu widzenia niezawodności działania układu zasilania gwarantowanego. Taki układ powinien zostać uzupełniony o element kontroli ciągłości obwodu oraz sygnalizacji stanu, analogicznie jak proponowany dla PWP, co było już opisane w [16]. Na rysunku 2. przedstawiono przykład realizacji takiego rozwiązania.

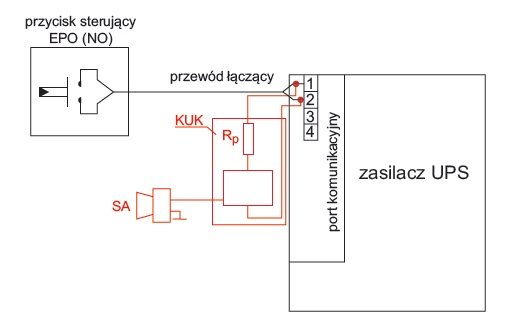

Rys. 2. Przykład realizacji układ sygnalizacji stanu i kontroli ciągłości wyłącznika EPO, gdzie: UK – kaseta układu kontroli stanu wyłącznika EPO, SA – sygnalizator akustyczny, Rp – rezystor pomiarowy o wartości rezystancji nie mniejsze niż 20 Ω, PP – przekaźnik prądowy
Innym zagrożeniem wynikającym z konstrukcji układu EPO jest jego wrażliwość na wzrost rezystancji przewodu łączącego przycisk EPO z portem komunikacyjnym zasilacza UPS. Z uwagi na fakt, że obwód EPO charakteryzuje się bardzo niskim napięciem pracy (U ≤ 24 V), oznacza to, że bardzo krytyczne stają się paramenty jakościowe sygnału EPO. W tej sytuacji nie wystarczy jedynie zapewnienie „ciągłości sygnału” EPO, które jest jedynie warunkiem koniecznym wymagającym uzupełnienia o warunek dostateczny. Czyli gwarancja nieprzekroczenia dopuszczalnej wartości dopuszczalnego spadku napięcia. Z tego powodu producenci podają dla obwodu wyłącznik EPO:
- przekrój przewodu łączącego i jego maks. długość;
- lub maksymalną rezystancję obwodu (najczęściej: ≤ 10 Ω).
Należy pamiętać, że podczas pożaru rezystancja przewodu może wzrosnąć ponad 5 razy (pożar rozwinięty). Zatem jeśli przewód łączący będzie narażony na działanie wysokiej temperatury (nawet bez oddziaływania bezpośredniego ognia), to w zależności od konfiguracji styków wyłącznika EPO układ może np.:
- dla styków normalnie otwartych (NO) nie zadziałać w chwili podania sygnału z przycisku z powodu zbyt dużej rezystancji przewodu łączącego;
- może też dojść do błędnego jego zadziałania (pozbawiając tym samym zasilania odbiorników) z uwagi na zabezpieczenie wewnątrz zasilacza polegające na jego wyłączeniu w przypadku przekroczenia dopuszczalnej rezystancji pętli obwodu (dla styków normalnie zamkniętych (NC));
- dla styków normalnie zamkniętych (NC) nie zadziałać z uwagi na uszkodzenie (zwarcie) przewodu na jego trasie.
Dlatego też podczas doboru przewodu do wyłącznika EPO należy uwzględnić wzrost rezystancji przewodu spowodowanego temperaturą pożaru zgodnie z prawem Wiedemanna-Franza-Lorentza [15]. W praktyce dostatecznie dobre rezultaty dają obliczenia wykonywane za pomocą wzoru wykładniczego [15]:
gdzie:
RTk – rezystancja przewodu w temperaturze Tk, w [Ω],
Tk – temperatura końcowa, w której oblicza się rezystancje przewodu RTk, w [K],
R20 – rezystancja przewodu w temperaturze 20°C, w [Ω].
Przykład 1
Należy wyznaczyć maksymalną długość przewodu typu HDGS 2x1,5 (PH90) łączącego tablicę zaciskową zasilacza UPS z przyciskiem EPO. Maksymalna wartość rezystancji pętli może wynosić 10 Ω. Trasa linii sterującej będzie ułożona w jednej strefie pożarowej. W przykładzie założono wzniecenie pożaru w jednej strefie pożarowej. Do obliczeń przyjęto temperaturę, jaka może wystąpić po 30 minutach w przypadku pożaru celulozowego 822°C (według „Krzywej normowej „temperatura-czas”) [15].
gdzie:
Lmax – maksymalna długość przewodu łączącego tablicę zaciskową UPS z przyciskiem;
R20 – dopuszczalna rezystancja przewodu w warunkach niepożarowych (temperatura 20°C), [Ω],
RTkmax – maksymalna rezystancja przewodu, jaką może on uzyskać w temperaturze Tk, w [Ω],
Tk – temperatura końcowa (pożaru), w której oblicza się rezystancję przewodu RTkmax, w [K],
Gdyby nie uwzględniać temperatury w czasie pożaru, to wówczas maksymalna długość przewodu mogłaby wynosić:
Wniosek:
W przypadku wyłącznika EPO bardzo istotną sprawą jest zachowanie parametrów jakościowych napięcia zasilającego. Jak wskazano w powyższym przykładzie, w przypadku przewodu o przekroju żyły 1,5 mm2 maksymalna jego długość przy uwzględnieniu wzrostu rezystancji w warunkach pożaru nie może być większa niż 89 m. Jest to długość stosunkowo niewielka, biorąc pod uwagę typowe długości trasy przewodów w budynkach komercyjnych i użyteczności publicznej. Należy zwrócić uwagę, że wzrost rezystancji przewodu w wyniku oddziaływania temperatury w warunkach pożaru spowodował zmniejszenie teoretycznej długości ponad 4,5-krotnie! Gdyby założyć temperaturę końcową pożaru wynoszącą ponad 1000°C, ten wzrost byłby jeszcze większy (nawet o 5,5!).
Powyższe uwagi mają szczególne znaczenie w przypadku układu EPO dla styków normalnie otwartych (NO), gdyż jeśli wzrost rezystancji nie zostanie uwzględniony, to w chwili podania napięcia (zwarcie przycisku) układ nie zadziała.
Zagrożenia wynikające z pojawienia się napięcia wstecznego w instalacji przed UPS-em [13]
Norma PN EN 62040 [12] zobowiązuje producentów zasilaczy UPS do stosowania zabezpieczenia wstecznego w torze obejściowym UPS-a przed pojawieniem się tzn. „napięcia wstecznego” w przypadku uszkodzenia przełącznika statycznego (bypassu wewnętrznego). Zasilacz UPS musi być zabezpieczony przed pojawieniem się niebezpiecznych napięć i energii na zaciskach wejścia AC zasilacza UPS po odcięciu zasilania wejściowego (z sieci elektroenergetycznej), co ma miejsce np. w przypadku zadziałania przeciwpożarowego wyłącznika prądu. W myśl zapisów PN EN 62040 [12] niebezpieczeństwo porażenia nie może występować na zaciskach wejściowych dłużej niż po 15 sekundach dla zasilaczy UPS podłączonych na stałe, a po 1 sekundzie dla zasilaczy z połączeniami wtykowymi. Zgodność z wymaganiami jest sprawdzana przez badanie urządzenia i odnośnych obwodów oraz symulację warunków awaryjnych zgodnie z „Aneksem I”, powyższej normy. Jeśli projektowany UPS nie jest wyposażony w taki układ zabezpieczający to obowiązkiem Projektanta jest zaprojektować to bazie elementów zewnętrznych (np. jak na rysunku 4.).
Na rysunku 3. przedstawiono sytuację, w której po zadziałaniu PWP i pozostawieniu działającego zasilacza UPS na wydzieloną instalację zasilania gwarantowanego może dość do zagrożenia porażeniowego. Na rysunku 3. styczniki oznaczone K1-K4 stanowią elementy wykonawcze wyłącznika awaryjnego EPO.

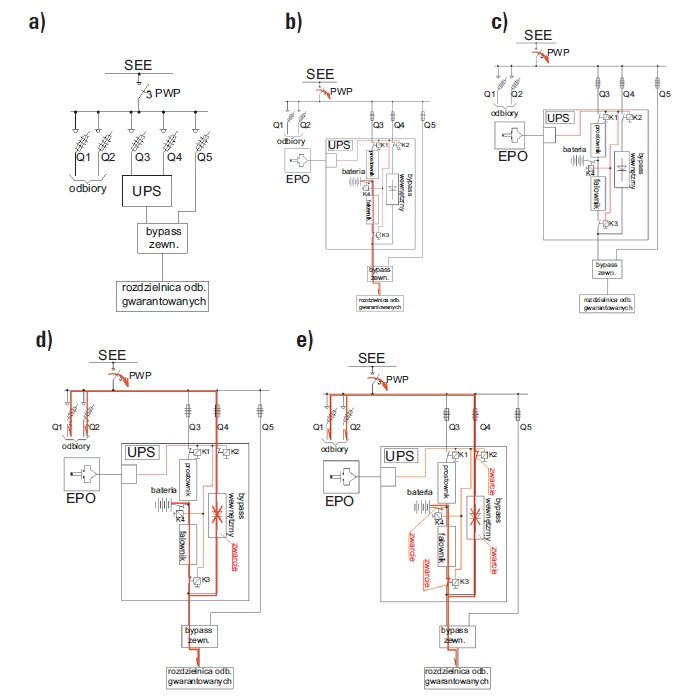

Rys. 3. Ilustracja zagrożenia stwarzanego przez napięcie wsteczne pojawiające się po zadziałaniu PWP: a) uproszczony schemat instalcji; b) rozpływ prądu po zadziałniu PWP (EPO jest nie aktywne) przy sprawnym zabezpieczeniu od podania wstecznego napięcia; c) prawdłowy stan układu zasilania po zadziałaniu PWP oraz EPO; d) rozpływ prądu po zadziałniu PWP (EPO jest nie aktywne) i uszkodzeniu zabezpieczenia od podania wstecznego napięcia; e) rozpływ prądu po zadziałniu PWP oraz EPO i uszkodzeniu zabezpieczenia od podania wstecznego napięcia
Należy pamiętać, że w części zasilaczy UPS elementami zabezpieczającymi przez wstecznym podaniem napięcia, są elementy półprzewodnikowe. Niestety elementach półprzewodnikowych uszkodzenie może polegać zarówno na:
- rozwarciu elementu (wzrost rezystancji do wartości powodującej rozwarcie obwodu) co w tym przypadku oznaczałoby odłączenie obwodu (przypadek korzystny);
- ale również może polegać na zwarciu elementu (rezystancja przejścia o bardzo małej wartości) i w konsekwencji trwałemu połączeniu instalacji, co oznacza bezpośrednie zagrożenie.
Oczywiście panel sterowania zasilacza UPS sygnalizuje uszkodzenie jednak układ cały czas pracuje. Jest to tylko informacja dla obsługi do podjęcia działań serwisowych. Jak pokazuje praktyka, taki stan układu może być niezauważony przez bardzo długi czas. Jeśli w czasie tego uszkodzenia dojdzie do:
- zaniku zasilania;
- zadziałania PWP;

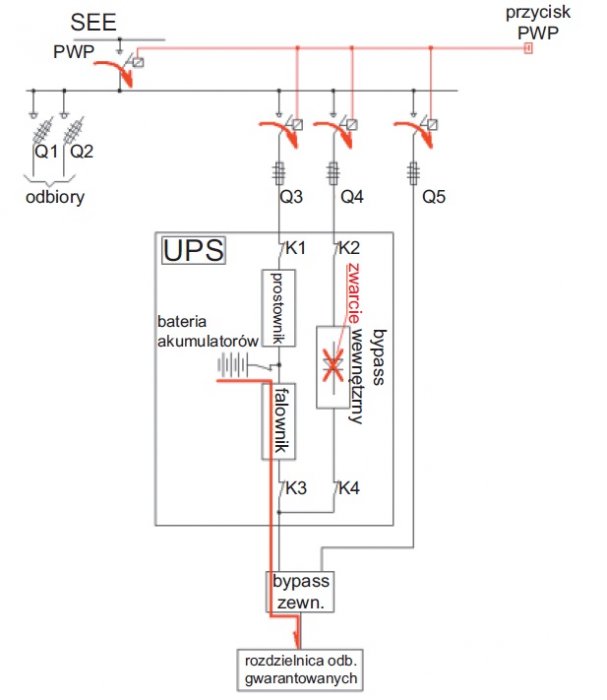

- to w takiej sytuacji zasilacz UPS będzie zasilał instalację elektryczną, tak jak pokazano to na rysunku 3d. To może stanowić zagrożenie dla osób uczestniczących w akcji ratowniczo-gaśniczej.
Czas, w jakim zasilacz UPS będzie w tej sytuacji będzie zasilał instalację obiektu, zależy od:
- bezpośrednio do mocy zapotrzebowanej przez odbiorniki pozostałe jako załączone w momencie zadziałania PWP,
- energii zgromadzonej w bateriach układu zasilania gwarantowanego.
Przed takim zagrożeniem powinny chronić zabezpieczenia wewnętrzne UPS-a (na etapie produkcji) oraz zewnętrzne zaprojektowane przez projektanta instalacji zasilania gwarantowanego.
Należy podkreślić, że w takiej sytuacji nie ma nie ma możliwości uzyskania skutecznej ochrony przeciwporażeniowej za pomocą samoczynnego wyłączenia zasilania w wymaganym czasie [15], przy zastosowaniu jedynie aparatów zabezpieczających, takich jak: bezpieczniki topikowe, wyłączniki instalacyjne i/lub wyłączniki mocy, a stosowanie wyłączników różnicowoprądowych jest niezalecane [15].
Zalecane rozwiązania:
- w torach zasilających zasilacze UPS należy stosować aparaty wyposażone w cewki wzrostowe. Przykład takiego rozwiązaniu przedstawiono na rysunku 4. Jest to rozwiązanie droższe, jednak podnoszące bezpieczeństwo użytkowania instalacji;
- należy podkreślić, że w takiej sytuacji nie ma możliwości uzyskania skutecznej ochrony przeciwporażeniowej za pomocą samoczynnego wyłączenia zasilania w wymaganym przez normy czasie [15] przy zastosowaniu jedynie aparatów zabezpieczających, takich jak: bezpieczniki topikowe, wyłączniki instalacyjne i/lub wyłączniki mocy, a stosowanie wyłączników różnicowoprądowych jest niezalecane [15]. Jedynym skutecznym środkiem ochrony przeciwporażeniowej w tej sytuacji będzie obniżenie spodziewanego napięcia na częściach przewodzących dostępnych poniżej wartości napięcia dopuszczalnego długotrwale. Ta kwestia zostanie omówiona w ostatniej części tego artykułu.
Ochrona przeciwporażeniowa
Projektując ochronę przeciwporażeniową przy zasilaniu z zasilacza UPS należy uwzględnić następujące czynniki:
- układ TN-S jest preferowany do zasilania urządzeń funkcjonujących w czasie pożaru. Pozostałe układy sieci (TT, IT) nie są zalecane z uwagi na ich ograniczenia techniczne, co zostało szczegółowo omówione w [15],
- dopuszczalny czas wyłączenia w układzie TN nie może być dłuższy niż 0,4 s,
- wyłącznik różnicowoprądowy jest środkiem niezalecanym [15],
- napięcie dotykowe dopuszczalne długotrwale, jakie może wystąpić na częściach przewodzących dostępnych, powinno spełniać warunek UL ≤ 25 V (ac) lub UL ≤ 60 V (dc).
Wynika to z faktu, że ekipa ratownicza oraz ewentualne osoby znajdujące się w budynku objętym akcją ratunkową będą znajdowały się w warunkach zwiększonego zagrożenia porażeniowego (stres, wysoka temperatura itp.). Jeśli podczas akcji ratowniczej jej uczestnicy mogą mieć bezpośredni kontakt z wodą (np. instalacja tryskaczowa), to w takiej sytuacji napięcie dotykowe dopuszczalne długotrwale powinno spełniać warunek UL ≤ 12 V (ac) lub UL ≤ 30 V (dc).
W wielu przypadkach uzyskanie skutecznej ochrony przeciwporażeniowej nie jest możliwe za pomocą samoczynnego wyłączenia zasilania w wymaganym czasie [15] przy zastosowaniu jedynie aparatów zabezpieczających, takich jak: bezpieczniki topikowe, wyłączniki instalacyjne i/lub wyłączniki mocy. Należy pamiętać, że stosowanie wyłączników różnicowoprądowych w obwodach instalacji przeciwpożarowych ze względu na wymaganą wysoką niezawodność jest zabronione [15]. Zatem zgodnie z wymaganiami określonymi w normie [6], ochronę przeciwporażeniową należy uznać za skuteczną, jeżeli napięcie dotykowe UST nie przekracza wartości napięcia dopuszczalnego długotrwale UL w danych warunkach środowiskowych, czyli [14, 15]:
gdzie:
Ia – prąd wyłączający zabezpieczenie chronionego odbiornika w czasie określonym [6], w [A],
ZPE – wartość impedancji przewodu ochronnego PE między rozpatrywaną częścią przewodzącą dostępną a głównym połączeniem wyrównawczym, w [Ω],
UL – napięcie dotykowe dopuszczalne długotrwale, w [V].
Wymagany przekrój przewodu ochronnego, łączącego chronione urządzenie z główną szyną uziemiającą (GSU), należy wyznaczyć ze wzoru (2), który uzyskuje się w wyniku przekształceń, przy założeniu, że UST = UL oraz ZPE = RPE [14] następującą postać:
gdzie:
SPE – wymagany przekrój żyły przewodu ochronnego, w [mm2],
l – długość przewodu ochronnego PE między rozpatrywaną częścią przewodzącą dostępną a głównym połączeniem wyrównawczym, w [m],
kp – współczynnik wzrostu rezystancji przewodu w wyniku oddziaływania temperatury podczas pożaru określony wzorem (4) [15], w [-]
R20 – rezystancja przewodu w temperaturze 20°C, w [Ω],
RTk – rezystancja przewodu w temperaturze Tk, w [],
Tk – temperatura końcowa, w której oblicza się rezystancje przewodu RTk, w [K],
R20 – rezystancja przewodu w temperaturze 20°C, w [Ω].
ϒ – konduktywność materiału żyły przewodzącej przewodu, w [m/(Ω·mm2).
Często można spotkać się ze stwierdzeniem, że UPS-y o niewielkiej mocy (lub urządzenia o zbliżonej konstrukcji) przyłączane za pomocą gniazda wtyczkowego nie stanowią zagrożenia porażeniowego ze względu na niewielką pojemność baterii akumulatorów, jakie wykorzystują. Typowe rozwiązanie stosowane w tych zasilaczach to akumulatory o napięciu 12 V i pojemności np. 7 Ah. Akumulatory w celu zwiększenia napięcia łączy się szeregowo. Natomiast dla zwiększenia pojemności łączy się je równolegle. W praktyce spotykamy połączone równolegle gałęzie akumulatorów połączony ck szeregowo. Jeśli w szereg zostanie połączonych min. 3 takie akumulatory, to sumaryczne napięcie na ich zaciskach (36 Vdc) przekroczy napięcie dopuszczalne długotrwale w warunkach środowiskowych gdzie może dojść do bezpośredniego kontaktu z wodą (UL ≤ 30 V (dc)). Pojemność akumulatorów podawana jest w [Ah] lub przez prąd rozładowania w czasie 20 godzin w temperaturze 20°C, do osiągnięcia napięcia końcowego pojedynczego ogniwa 1,7 V (oznaczenie 0,05C). Prąd o wartości 30 mA płynący przez ciało człowieka podczas rażenia z pojedynczego akumulatora o pojemności 7 Ah mógłby płynąć przez czas bardzo długi, skutkując śmiertelnym porażeniem:
gdzie:
t – czas przepływu prądu podczas rozładowania akumulatora, w [h],
Q – pojemność dysponowana przez akumulator w temperaturze 20°C, w [Ah],
I – prąd rozładowania, w [A].
Ponadto definiuje się w teorii i technice ochrony przeciwporażeniowej zagrożenia porażenia energią zgromadzona w akumulatorze zasilacza UPS lub urządzenia o podobnej konstrukcji, o czym podczas projektowania układów zasilania zapomina się. Najbardziej groźne są prądy zwarciowe, które mogą się pojawić przy zalaniu wodą podczas akcji gaśniczo-ratowniczej szaf lub stojaków bateryjnych. Nie można wykluczać ich powstania w warunkach normalnej eksploatacji. Stają się one bardzo groźne w przypadku braku wentylacji przedziału bateryjnego lub jej uszkodzenia ze względu na wydzielający się wodór z baterii, pomieszczenie te w tym przypadku staje się zagrożone wybuchem. Skutki lekceważenia zagrożeń stwarzanych przez baterie akumulatorów przez wydzielany wodór podczas zwarć przedstawia fotografia 1.
Wnioski
Wyłącznik awaryjny określany w skrócie jako EPO może pełnić funkcję wyłącznika przeciwpożarowego prądu (w myśl § 183.2. Rozporządzenia [3]) dla zasilacza UPS oraz obwodów zasilanych z niego.
W każdym przypadku należy zastosować środki, które zapobiegną pojawieniu się wstecznego napięcia na instalacji nieobjętej zasilaniem gwarantowanym. Samo odłączenie zasilania do zasilacza UPS nie gwarantuje, że instalacja w obiekcie zostanie pozbawiona zasilania.
Zadziałanie przycisku EPO powoduje podanie sygnału na jednostkę sterującą zasilacza UPS i w konsekwencji wygenerowanie stanów, które spowodują otwarcie wszystkich styczników lub przekaźników (na wejściu i wyjściu torów prądowych) oraz zamknięcie jednostki UPS, co jest równoznaczne z wyłączeniem falownika. Dodatkowo wszystkie konwertery zostają wyłączone. Zadziałanie EPO odłącza odbiorniki w każdym stanie pracy UPS-a: gotowości lub w stanie zamykania UPS-a, następuje także anulowanie dowolnych sygnałów i poleceń wydawanych przez jednostkę sterującą, panel operatorski lub dowolny moduł zasilacza UPS. Baterie akumulatorów zostają rozłączone.
Zadziałanie przycisku EPO nie spowoduje rozładowania baterii akumulatorów, co oznacza, że energia w nich zgromadzona pozostanie. Jest to jeden z powodów, dla których te urządzenia (UPS-y) powinny być instalowane w wydzielonych strefach pożarowych.
Stwierdzenie, że „małe” UPS-y (lub urządzenia o zbliżonej konstrukcji) nie stanowią zagrożenia porażeniowego nie są zagrożeniem z powodu niewielkiej pojemności baterii akumulatorów jest nieprawdziwe. W każdym przypadku należy sprawdzić skuteczność ochrony porażeniowej zarówno dla warunków normalnych jak i zwiększonego zagrożenia porażeniowego.
Zasilacz UPS musi być wyposażony w pojedynczy zintegrowany aparat przerywający lub zaciski przeznaczone do połączenia zdalnego awaryjnego aparatu przerywającego, który zapobiega dalszemu zasilaniu odbiorów przez UPS-a w dowolnym trybie pracy zasilacza UPS. To rozwiązanie nie ma zastosowania (zgodnie z normą) dla:
- systemów przetwarzania danych o znaczeniu krytycznym,
- źródła zasilania UPS o mocy nie większej niż 750 VA,
- lub obwodów bateryjnych zintegrowanych z urządzeniem elektronicznym.
W tej sytuacji konieczne jest podjęcie działań zmniejszających ryzyko, jakie niosą ze sobą tego typu urządzenia. Do tych środków należą:
- tablice informacyjne,
- wydzielone strefy,
- zapewnienie skutecznej ochrony przeciwporażeniowe w warunkach zwiększonego zagrożenia porażeniowego.
Decyzja o sposobie sterowania wyłącznikiem EPO powinna należeć do projektanta instalacji elektrycznych, który podejmuje ją na podstawie uwarunkowań techniczno-ekonomiczno-budowlanych. Rolą rzeczoznawcy do spraw zabezpieczeń ppoż. oraz PSP jest wskazanie miejsca (miejsc), w którym należy zabudować sterowanie (przycisk sterujący) tym wyłącznikiem tak, aby kierujący akcją gaśniczą bez wahania dokonał odłączenia obiektu od dopływu energii elektrycznej z tego źródła zasilania.
Baterie akumulatorów stanowią zagrożenie pod czas pożaru. Ich wybuch może spowodować zwiększenie strat oraz narazić zdrowie i życie ludzi biorących udział w akcji ratowniczo-gaśniczej. Jest to jednoznaczny argument przemawiający za instalacją zasilaczy UPS i urządzeń o podobnej konstrukcji w osobnych strefach pożarowych.
