Streszczenie

Bezpieczeństwo pożarowe jest jednym z najważniejszych wymagań stawianych współczesnym budynkom. Wiąże się z nim szereg wymagań technicznych, które należy spełnić na etapie projektowania. Ponieważ najważniejszym elementem działań ratowniczych jest ewakuacja ludzi z budynku objętego pożarem, stawia się określone wymagania dla konstrukcji budynku oraz instalowanych w nim urządzeń elektrycznych i instalacji zasilającej te urządzenia. Wśród instalacji elektrycznych stanowiących wyposażenie budynku wstępują obwody zasilające urządzenia elektryczne, które muszą funkcjonować w czasie pożaru. Przewody tych instalacji narażone są na działanie wysokiej temperatury, przez co muszą one zapewnić ciągłość dostaw energii elektrycznej przez czas niezbędny dla funkcjonowania zasilanych urządzeń. Towarzysząca pożarowi temperatura powoduje zmniejszenie przewodności elektrycznej przewodów, co skutkuje pogorszeniem jakości dostarczanej energii elektrycznej objawiającej się nadmiernym spadkiem napięcia oraz pogorszeniem warunków ochrony przeciwporażeniowej tych urządzeń. Artykuł został napisany na podstawie normy N SEP-E-005 Dobór przewodów elektrycznych do zasilania urządzeń przeciwpożarowych, których funkcjonowanie jest niezbędne w czasie pożaru opracowanej przez autora artykułu oraz dr. inż. Waldemara Jaskółowskiego, która została przyjęta przez CKNiP SEP 10 kwietnia 2013 roku. Norma powstała na zlecenie Polskiego Centrum Promocji Miedzi Sp. z o.o. we Wrocławiu.

Abstract

Fire temperature effect on value of input voltage powering electrical equipment and the effectiveness of safety protection of equipment required

Fire safety is one of the most important requirements for modern buildings. It is associated with a number of technical requirements to be met at the design stage. Because the most important part of rescue operations is to evacuate people from the building under the fire, the specific requirements emerges for the construction of the building and for the design of the electrical devices and their power supply installations.Among the electrical equipments installed in the building there are circuits supplying the electrical devices, which must function at the time of the fire.Cables of these installations are exposed to high temperature, but must ensure the continuity of the power supply by the time necessary for the operation of the supplied equipment. The accompanying fire temperature decreases the electrical conductivity of the cables, resulting in the deterioration of the quality of supplied electrical energy represented by the excessive voltage drop and in the deterioration of protection of these devices.

Szczególną grupę odbiorników stanowią urządzenia elektryczne, których funkcjonowanie w czasie pożaru jest niezbędne dla skutecznego przeprowadzenia ewakuacji ludzi uwięzionych w płonącym budynku. Do urządzeń tych należy zaliczyć:

  • dźwigi dla ekip ratowniczych,
  • pompy pożarowe,
  • oświetlenie awaryjne,
  • Dźwiękowy System Ostrzegawczy,
  • wentylację oddymiającą.

Przewody zasilające te urządzenia w czasie pożaru muszą zagwarantować dostawę energii elektrycznej o wymaganych parametrach oraz skuteczną ochronę przeciwporażeniową przez czas określony w scenariuszu zdarzeń pożarowych (w przypadku jego braku przez czas uzgodniony z rzeczoznawcą ds. zabezpieczeń ppoż.). Wraz z rozwojem pożaru rośnie temperatura otoczenia, której działaniu poddane są przewody zasilające urządzenia wspomagające prowadzenie akcji ratowniczej. Przewody te wykonywane są materiałów zapewniających odporność na działanie ognia przez określony czas, odpowiednio 30, 60 lub 90 minut [20]. Mimo że izolacja opóźnia przenikanie ciepła do przewodnika, w krótkim czasie następuje zrównanie się temperatury przewodu z temperaturą gazów pożarowych.

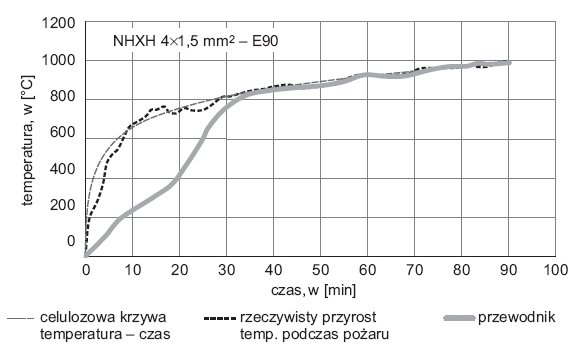

Przewody ułożone w tynku nagrzewają się również bardzo szybko z uwagi na kumulację i przenikanie ciepła przez przegrody budowlane. Badania ogniowe prowadzone w Zakładzie Badań Ogniowych Instytutu Techniki Budowlanej w Warszawie wykluczają możliwość układania w tynku przewodów zasilających urządzenia ppoż., które muszą funkcjonować w czasie pożaru. Kumulacja ciepła jest tak duża, że osłona tynkiem nie gwarantuje zachowania ciągłości dostaw energii elektrycznej przez wymagany czas. Na rysunku 1. przedstawiono przykładowy przebieg nagrzewania izolacji oraz żyły przewodu miedzianego.

Wraz ze wzrostem temperatury przewodu wzrastają amplitudy drgań atomów w węźle sieci krystalicznej, która zwiększa prawdopodobieństwo zderzeń z elektronami. Skutkuje to zmniejszeniem ruchliwości elektronów, a tym samym zmniejszeniem konduktywności metalu.

Zgodnie z prawem Wiedemanna–Franza–Lorentza (1853/73 rok – doświadczalne stwierdzenie przez Wiedemanna i Franza; 1873 – potwierdzone przez Lorentza) stosunek przewodnictwa cieplnego i przewodnictwa elektrycznego w dowolnym metalu jest wprost proporcjonalny do temperatury. Wraz ze wzrostem temperatury powstaje wzrost przewodnictwa cieplnego i spadek przewodnictwa elektrycznego [9]:

wplyw temperatury pozaru wzor 1

Wzór 1

gdzie:

γ – konduktywność przewodnika, w [m/(Ω·mm2)],

λ – współczynnik przewodności cieplnej przewodnika, w [W/(m · K)],

L – stała Lorentza:

(L=2,4 · 10–8 W·Ω·K–2),

T – temperatura przewodnika, w [K].

Prawo Wiedemanna – Franza nie jest spełnione dla wszystkich metali, co potwierdza badania prowadzone w Wielkiej Brytanii na początku XXI wieku. Badania te jednak wykazały, że prawo te znajduje zastosowanie dla metali powszechnie stosowanych do budowy kabli i przewodów elektrycznych.

Zatem zmiana rezystywności jednostkowej przewodu na jednostkę temperatury może zostać zapisana następującym równaniem:

wplyw temperatury pozaru wzor 2

Wzór 2

gdzie:

T – temperatura przewodu, w [K],

ρ – rezystancja jednostkowa przewodu, w [(Ω· mm2)/m],

α – temperaturowy współczynnik rezystancji odniesiony do temperatury 20°C (dla metali stosowanych na przewody i kable można przyjmować α=0,004 K–1).

Rozwiązanie równania (3) prowadzi do następującego wzoru:

wplyw temperatury pozaru wzor 3

Wzór 3

Przyjmując jako α20 dla temperatury początkowej 20°C (293,16 K), po przekształceniach przekształceniach otrzymuje się stałą całkowania:

wplyw temperatury pozaru wzor 4

Wzór 4

Wzór na rezystancję przewodu w temperaturze wyższej od 20°C (293,16 K), przyjmie następującą postać:

wplyw temperatury pozaru wzor 5

Wzór 5

Prowadzenie obliczeń bezpośrednio z wykorzystaniem wzoru (5) prowadzi do błędnych wyników w zakresie wyższych temperatur, ponieważ wzór ten nie uwzględnia różnych czynników termodynamicznych, takich jak nasycenie cieplne przewodu, wymiana ciepła z otoczeniem, zmienność temperaturowego współczynnika rezystancji itp. Ma on znaczenie teoretyczne. Dobre wyniki daje postać przybliżona wzoru (5), którą otrzymuje się po rozwinięciu go w szereg:

wplyw temperatury pozaru wzor 6

Wzór 6

W zakresie temperatur nie wyższych od 200°C zmienność rezystancji przewodu wystarczy opisać za pomocą pierwszych dwóch wyrazów wzoru (6) zastępując rezystywność rezystancją przewodu:

wplyw temperatury pozaru wzor 7

Wzór 7

Jest to funkcja liniowa, która bezpośrednio wynika z niezmienności temperaturowego współczynnika rezystancji w zakresie temperatur od –50°C do + 200°C.

W zakresie temperatur wyższych od 200°C, które występują w czasie pożaru, wzór (6) nie może zostać uproszczony do pierwszych dwóch składników ze względu na to, że przebieg zmienności rezystancji przestaje być liniowy. Dla temperatur większych od 200°C, zmianie ulega temperaturowy współczynnik rezystancji, przez co wzrost rezystancji przewodu nie może zostać opisany zależnością liniową. Dla celów praktycznych wartość rezystancji przewodu w temperaturach większych od 200°C można wyznaczyć z następującego wzoru:

wplyw temperatury pozaru wzor 8

Wzór 8

gdzie:

β – drugi współczynnik temperaturowy rezystancji (dla metali stosowanych w przewodach i kablach β= 10–6 K–2).

Korzystanie w praktyce ze wzoru (7) lub (8) w zależności od przedziału rozpatrywanych temperatur daje zadowalające wyniki, choć jest znacznym uproszczeniem. W praktyce dostatecznie dobre rezultaty dają obliczenia wykonywane za pomocą wzoru wykładniczego, który spełniony jest w całym zakresie rozpatrywanych temperatur:

wplyw temperatury pozaru wzor 9

Wzór 9

gdzie:

Ro – rezystancja przewodu w temperaturze To, w [Ω],

To – temperatura otoczenia, w której oblicza się rezystancję przewodu Ro, w [K],

R20 – rezystancja przewodu w temperaturze 20°C, w [Ω].

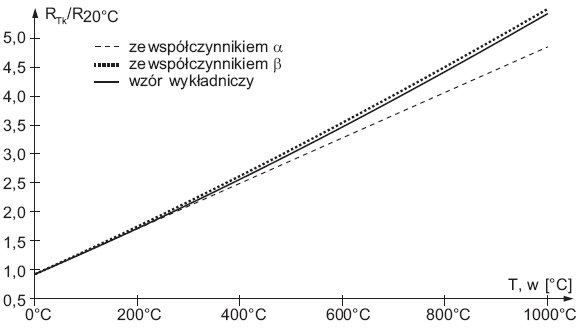

Na rysunku 2. przedstawiono zmienność rezystancji funkcji temperatury [R=f (T)], obliczonej z wykorzystaniem wzorów (7), (8) oraz (9).

Przedstawione na rysunku 2. charakterystyki R=f (T) wykazują, że obliczenia prowadzone z wykorzystaniem wzorów (8) oraz (9) dają porównywalne wyniki, z których można korzystać w praktyce. Analiza rysunku 2. pozwala wyciągnąć wniosek, że przewód elektryczny pod działaniem temperatury pożarowej może zwiększyć swoją rezystancję nawet pięciokrotnie, co negatywnie wpływa na jakość dostarczanej energii elektrycznej zasilającej urządzenia elektryczne, które muszą funkcjonować w czasie pożaru oraz może wyeliminować ochronę przeciwporażeniową realizowaną przez samoczynne wyłączenie zasilania.

Do niedawna normy przedmiotowe oraz przepisy techniczno-prawne dotyczące doboru przewodów nie wymagały uwzględniania zjawiska wysokiej temperatury pożarowej, w praktyce odnotowywane były przypadki niepoprawnej pracy urządzeń elektrycznych wspomagających akcję ratowniczą w płonącym budynku lub całkowitego pozbawienia ich swojej funkcji.

Wszelkie dochodzenia popożarowe prowadzone są pod kątem przyczyn powstania pożaru oraz sprawdzenia poprawności zaprojektowania i wykonania instalacji elektrycznej zgodnie z obowiązującymi normami i przepisami techniczno-prawnymi. Sytuacja ta powoduje, że Państwowa Straż Pożarna nie prowadzi w tym zakresie żadnych statystyk.

Powinno się to zmienić dzięki wprowadzeniu normy N SEP-E 005 Dobór przewodów elektrycznych do zasilania urządzeń przeciwpożarowych, których funkcjonwanie jest niezbędne w czasie pożaru. Norma ta decyzją Centralnej Komisji Norm i Przepisów SEP, została zatwierdzona w dniu 10 kwietnia 2013 roku.

W tym miejscu należy zwrócić uwagę na nieprzydatność przewodów i kabli aluminiowych do zasilania urządzeń przeciwpożarowych, których funkcjonowanie jest niezbędne w czasie pożaru ze względu na ich stosunkowo niską temperaturę topnienia, wynoszącą około 660°C. Miedź natomiast posiada temperaturę topnienia wynoszącą 1083°C, a jej przekroczenie skutkuje przechodzeniem w stan ciekły z jednoczesnym skokowym wzrostem rezystancji.

Problem narasta w instalacjach wykonywanych w tunelach komunikacyjnych, gdzie temperatura otoczenia w czasie pożaru w krótkim czasie uzyskuje wartość 1200°C. W tak wysokiej temperaturze stopieniu ulega również miedź, a zastosowanie izolacji ogniochronnej nie zapewni ciągłości dostaw energii do zasilanych urządzeń, dlatego zachodzi konieczność stosowania dodatkowych środków ochronnych, np. atestowanych przeciwpożarowych kanałów kablowych.

Zgodnie z wymaganiami normy PN-EN 50160 [24], napięcie zasilające może ulegać odchyleniom od wartości nominalnej o wartość Un ±10%.

Takie zmiany napięcia w normalnych warunkach pracy urządzeń elektrycznych są dla nich niegroźne. Problemy mogą się pojawić podczas rozruchu silników, gdzie prądy rozruchowe są znacznie większe niż prądy znamionowe. Powoduje to powstanie większych spadków napięcia niż w czasie pracy ustalonej. Obniżone o 10% w stosunku do wartości znamionowej napięcie powoduje, że w czasie rozruchu silnika na jego zaciskach może pojawić się napięcie o wartościach niższych niż dopuszczalne.

Wskutek wzrostu rezystancji przewodu spowodowanego działaniem temperatury pożarowej, powstaje dalszy wzrost spadku napięć z jednoczesnym wzrostem impedancji pętli zwarcia. Skutkuje to zmniejszeniem wydajności pomp pożarowych, wentylatorów oddymiających wskutek zmniejszenia się momentu silnika napędowego oraz pogorszeniem warunków pracy innych urządzeń elektrycznych, których funkcjonowanie jest konieczne w czasie pożaru.

Moment silnika elektrycznego w zależności od wartości napięcia zasilającego wyraża się następującą zależnością [22]:

wplyw temperatury pozaru wzor 10

Wzór 10

gdzie:

M – rzeczywisty moment silnika elektrycznego, w [Nm],

Mn – moment znamionowy silnika elektrycznego, w [Nm],

Un – napięcie znamionowe silnika elektrycznego, w [V],

U – rzeczywiste napięcie występujące na zaciskach silnika elektrycznego, w [V].

Spadek napięcia na zaciskach silnika zaledwie o 10% powoduje zmniejszenie momentu o 19%. Podczas rozruchu silnik pobiera prąd znacznie większy niż w czasie pracy ustalonej. Dopuszczalny spadek napięcia w obwodach zasilających pompy pożarowe oraz silniki wentylacji pożarowej w czasie rozruchu wynosi 10%. Natomiast w czasie pracy ustalonej spadek napięcia w tych obwodach liczony od złącza budynku do zasilanego urządzenia nie może przekraczać 4% [21].

Ponieważ rozruch sprawnego silnika przebiega stosunkowo szybko, a dopuszczalny spadek napięcia w czasie rozruchu jest znacznie większy od dopuszczalnego spadku napięcia w stanie pracy ustalonej, decydujący wpływ na poprawną pracę silników urządzeń wspomagających akcję ratowniczo-gaśniczą ma dopuszczalny spadek napięcia dla stanu pracy ustalonej. Zmienność momentu silnika indukcyjnego zwartego w funkcji napięcia zasilającego przedstawia rysunek 3.

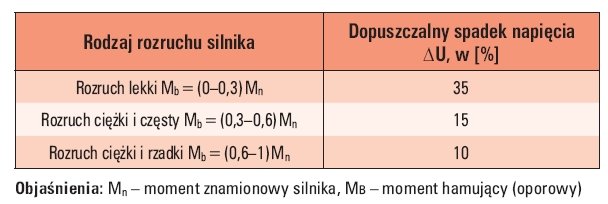

Dopuszczalne spadki napięcia dla silników będących w stanie rozruchu przedstawia tabela 1.

Zmieniające się w dopuszczalnych granicach napięcie (Un±10%) zasilające źródła światła powoduje, że zmiany strumienia świetlnego wyniosą odpowiednio 70% i 140% strumienia znamionowego. Ponadto w przypadku długotrwale utrzymującej się wartości napięcia większej o 10% w stosunku do wartości nominalnej powoduje skrócenie czasu eksploatacji żarówki o 25%. Znacznie mniejszy wpływ na wartość strumienia świetlnego posiadają lampy wyładowcze. Zmiany wartości strumienia świetlnego w zależności od zmian napięcia zasilającego można wyrazić następującą zależnością [16]:

wplyw temperatury pozaru wzor 11

Wzór 11

gdzie:

Φ – rzeczywista wartość strumienia świetlnego,

Φn – znamionowa wartość strumienia świetlnego,

γ – współczynnik przyjmowany dla lamp żarowych jako (3,1–3,7) oraz dla lamp wyładowczych jako 1,8.

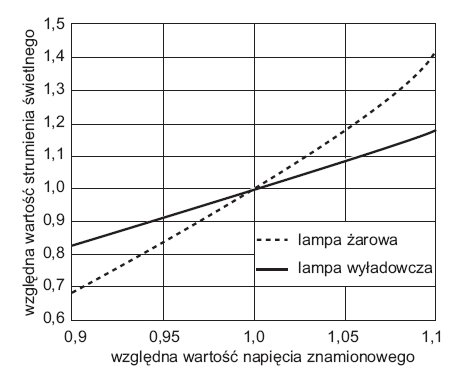

Zmiany względnej wartości strumienia świetlnego lampy żarowej i wyładowczej w funkcji zmian napięcia zasilającego zostały przedstawione na rysunku 4.

Przewody dobrane bez uwzględnienia wpływu temperatury pożaru będą dostarczały energię elektryczną do zasilanych urządzeń przy zaniżonym napięciu. Spowoduje to zmniejszenie momentów silników, osłabienie natężenia oświetlenia ewakuacyjnego oraz silne zniekształcenia komunikatów przekazywanych podczas akcji ratowniczo-gaśniczej przez Dźwiękowy System Ostrzegawczy. Przy spadku napięcia powyżej 15% zostanie zakłócone normalne funkcjonowanie styczników oraz przekaźników pracujących w układach automatyki, polegające na niekontrolowanych rozłączeniach obwodów.

Wymagany przekrój przewodów zasilających urządzenia ppoż., które muszą funkcjonować w czasie pożaru, ze względu na dopuszczalny spadek napięcia, należy zatem wyznaczyć z uwzględnieniem spodziewanego wzrostu rezystancji powodowanej działaniem wysokiej temperatury towarzyszącej pożarowi z wykorzystaniem następujących wzorów [1, 8]:

– dla obwodów trójfazowych:

wplyw temperatury pozaru wzor 12

Wzór 12

gdzie:

ΔUdop% – dopuszczalny spadek napięcia wg [21], w [%],

L – długość trasy przewodowej, w [m],

Un – napięcie znamionowe, w [V],

X – reaktancja przewodu (linii) zasilającej, w [Ω],

IB – spodziewany prąd obciążenia, w [A],

γ – konduktywność przewodu zasilającego, w [m/(Ω·mm2)],

kp – współczynnik wzrostu rezystancji przewodu:

wplyw temperatury pozaru wzor 13

Wzór 13

wplyw temperatury pozaru wzor 14

Wzór 14

wplyw temperatury pozaru wzor 15

Wzór 15

L – długość przewodu obwodu zasilającego, w [m],

LX – odcinek przewodu, obwodu zasilającego, narażony na działanie wysokiej temperatury, w [m],

– dla obwodów jednofazowych:

wplyw temperatury pozaru wzor 16

Wzór 16

Jeżeli trasa przewodowa o długości L znajduje się w jednej strefie pożarowej, należy przyjąć, że przewód zasilający może być narażony na działanie wysokiej temperatury na całej długości. W takim przypadku należy przyjąć kX=1. W przypadku, gdy trasa przewodowa o długości L przebiega przez różne strefy pożarowe, do wyznaczenia wartości współczynnika kX należy przyjąć odcinek przewodu o długości LX, występujący w strefie pożarowej, gdzie jest on najdłuższy.

Dobrane przewody należy następnie sprawdzić z warunku samoczynnego wyłączenia. Należy przy tym pamiętać, że do zabezpieczania obwodów zasilających urządzenia ppoż., które muszą funkcjonować w czasie pożaru, nie można stosować wyłączników różnicowoprądowych oraz jakichkolwiek zabezpieczeń przeciążeniowych. Dopuszczalne jest stosowanie jedynie zabezpieczeń zwarciowych, które podczas zwarć doziemnych spowodują samoczynne wyłączenie zasilania w czasie nie dłuższym od wymaganego przez normę PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym [7]. W zależności od napięcia zasilającego oraz typu układu zasilającego czasy te zostały podane w tabeli 2.

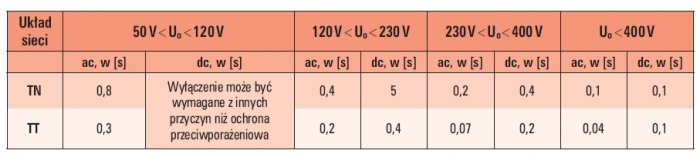

Najbardziej ostre wymagania w odniesieniu do czasu wyłączenia norma ta określa dla układu zasilania TT. Czasy te są o połowę krótsze od największych dopuszczalnych czasów określonych dla układów zasilania TN (TN-S; TN-C-S; TN-C). Z tego względu jedynym skutecznym zabezpieczeniem od porażeń, realizowanym przez samoczynne wyłączenie w układzie zasilania TT, jest wyłącznik różnicowoprądowy, który nie nadaje się do zabezpieczania urządzeń ppoż., które muszą funkcjonować w czasie pożaru. Sytuacja ta powoduje, że układ zasilania TT nie nadaje się do zasilania urządzeń elektrycznych, które muszą funkcjonować w czasie pożaru.

Podobnie układ zasilania IT, mimo jego wielu zalet, nie nadaje się do zasilania urządzeń ppoż., które muszą funkcjonować w czasie pożaru. Układ ten przy pojedynczym zwarciu nie stwarza zagrożeń, ale wymaga stosowania Układu Kontroli Stanu Izolacji dla zasygnalizowania powstałego zwarcia, w celu jego natychmiastowego usunięcia przez obsługę. Natomiast drugie zwarcie w zależności od sposobu uziemienia ochronnego zasilanych odbiorników przekształca go odpowiednio w układ TT lub TN.

Biorąc pod uwagę warunki ekstremalne, jakie postają w czasie pożaru, i związane z tym problemy eksploatacyjne, należy stwierdzić, że układ ten również nie nadaje się do zasilania odbiorników energii elektrycznej, które muszą funkcjonować w czasie pożaru. W myśl wymagań normy [7] do zasilania urządzeń ppoż., które muszą funkcjonować w czasie pożaru, nadaje się jedynie układ zasilania TN (TN-C, TN-C-S, TN-S), gdzie warunek samoczynnego wyłączenia należy sprawdzić z wykorzystaniem następującego wzoru:

wplyw temperatury pozaru wzor 17

Wzór 17

gdzie:

Zk1 – impedancja obwodu zwarcia jednofazowego, w [Ω],

U0 – napięcie pomiędzy przewodem fazowym a uziemionym przewodem PE lub PEN, w [V],

Ia – prąd wyłączający zabezpieczenie w czasie nie dłuższym od określonego w normie PN-HD 60364-4-41:2009,

Ik1 – spodziewany prąd zwarcia jednofazowego, w [A],

Wyznaczenie impedancji zwarcia jednofazowego jest uzależnione do źródła zasilającego:

– System Elektroenergetyczny,

– zespół prądotwórczy.

Przy zasilaniu z Systemu Elektroenergetycznego, impedancję obwodu zwarcia jednofazowego należy wyznaczyć ze wzoru (18):

wplyw temperatury pozaru wzor 18

Wzór 18

gdzie:

RT – rezystancja uzwojeń transformatora zasilającego, w [Ω],

Rp – rezystancja przewodów zasilających budynek, w [Ω],

Ro – rezystancja przewodów obwodu zasilającego urządzenia ppoż., których funkcjonowanie jest niezbędne w czasie pożaru, określona wzorem (14), w [Ω],

XT – reaktancja uzwojeń transformatora zasilającego, w [Ω],

Xp – reaktancja przewodów zasilających budynek, w [Ω],

Xo – reaktancja przewodów obwodu zasilającego urządzenia ppoż., których funkcjonowanie jest niezbędne w czasie pożaru, w [Ω].

Przy zasilaniu z generatora zespołu prądotwórczego impedancję obwodu zwarcia jednofazowego należy wyznaczyć ze wzoru (19):

wplyw temperatury pozaru wzor 19

Wzór 19

gdzie:

RG – rezystancja uzwojeń generatora zespołu prądotwórczego określona wzorem (20), w [Ω],

Rp – rezystancja przewodów zasilających budynek, w [Ω],

Ro – rezystancja przewodów obwodu zasilającego urządzenia ppoż., których funkcjonowanie jest niezbędne w czasie pożaru, określona wzorem (14), w [Ω],

Xk1G – reaktancja generatora określona wzorem (21), w [Ω],

Xp – reaktancja przewodów zasilających budynek, w [Ω],

Xo – reaktancja przewodów obwodu zasilającego urządzenia ppoż., których funkcjonowanie jest niezbędne w czasie pożaru, w [Ω],

wplyw temperatury pozaru wzor 20

Wzór 20

wplyw temperatury pozaru wzor 21

Wzór 21

gdzie:

UnG – napięcie znamionowe generatora, w [kV],

SnG – znamionowa moc pozorna generatora, w [MVA],

n – krotność prądu znamionowego generatora podczas zwarcia na jego zaciskach, przyjmowana zgodnie z DTR producenta zespołu prądotwórczego, w [-].

W przypadku, w którym spełnienie warunku samoczynnego wyłączenia, określonego wzorem (17), jest niemożliwe, dopuszcza się przyjęcie ochrony przeciwporażeniowej przy uszkodzeniu przez obniżenie napięcia dotykowego UST, które może pojawić się na częściach przewodzących dostępnych chronionego urządzenia, do wartości napięcia dotykowego dopuszczalnego długotrwale UL≤25 V. Dla zachowania skutecznej ochrony przeciwporażeniowej przez obniżenie napięcia dotykowego do wartości dopuszczalnej długotrwale należy połączyć części przewodzące dostępne chronionego urządzenia z Główną Szyną Uziemiającą budynku. Wymagany przekrój przewodu ochronnego należy wyznaczyć ze wzoru (22):

wplyw temperatury pozaru wzor 22

Wzór 22

gdzie:

SPE – wymagany przekrój przewodu ochronnego, w [mm2],

L – długość przewodu ochronnego łączącego chronione urządzenie z GSU, w [m],

Ia – prąd wyłączający zabezpieczenie obwodu zasilającego chronione urządzenie w czasie nie dłuższym niż określony w normie PN-HD 60364-4-41:2009 (patrz tabela 2.),

γ – konduktywność przewodu ochronnego, w [m/(Ω· mm2)],

kp – współczynnik wzrostu rezystancji przewodu ochronnego określony wzorem (13), w [-].

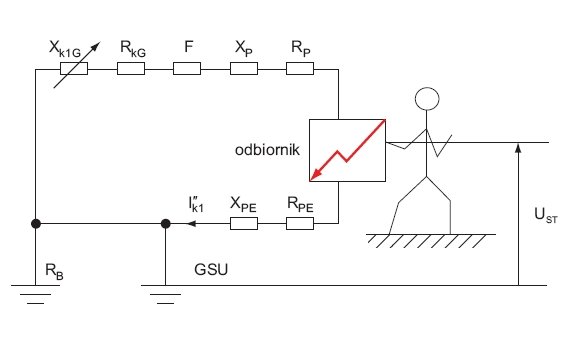

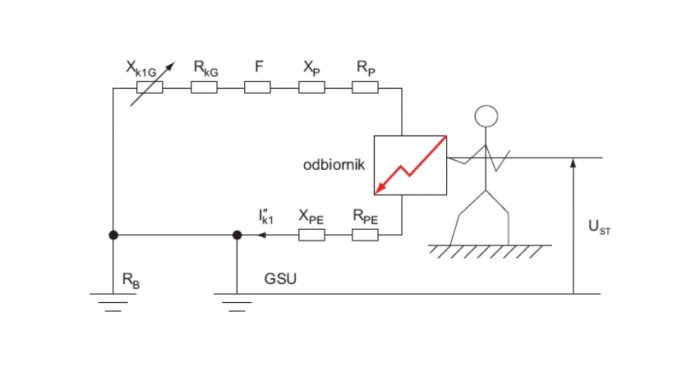

Interpretację wymagań określonych wzorem (22) przy zasilaniu z generatora zespołu prądotwórczego przedstawia rysunek 5.

W przypadku, gdy prąd zwarcia jednofazowego Ik>Ia, należy przyjąć, że spełniony zostanie warunek samoczynnego wyłączenia zasilania określony wzorem (17).

Wnioski

  1. Do zasilania urządzeń elektrycznych, które muszą funkcjonować w czasie pożaru, należy stosować wyłącznie atestowane zespoły kablowe (kable lub przewody wraz z ich konstrukcjami nośnymi przed dopuszczeniem do stosowania muszą przejść wspólne badania ogniowe). Zgodnie z wymaganiami niemieckiej normy DIN 4102-12 Zachowanie się materiałów i elementów budowlanych pod wpływem ognia. Podtrzymywanie funkcji urządzeń w czasie pożaru. Wymagania i badania [2], dopuszcza się do stosowania atestowane zespoły kablowe posiadające cechę E30, E60 lub E90. Zapewnia to ciągłość dostaw energii elektrycznej przez czas odpowiednio 30; 60 lub 90 minut w zależności od wymaganego czasu pracy zasilanych urządzeń. Krajowe przepisy [3, 6] definiują te wymagania nieprecyzyjnie.
  2. Dobierane przewody muszą zapewnić dostawę energii elektrycznej o wymaganych parametrach przez wymagany czas pracy zasilanych urządzeń wspomagających ewakuację oraz zapewnić skuteczną ochronę przeciwporażeniową, przez co podczas ich doboru należy uwzględnić wzrost rezystancji przewodnika wskutek działania wysokiej temperatury.
  3. Przykrycie przewodów warstwą tynku nie chroni przed wzrostem rezystancji przewodów wskutek działania wysokiej temperatury (ściana wraz z tynkiem akumuluje ciepło powodując dodatkowe oddziaływanie termiczne na przewody).
  4. W przypadku prowadzenia kabli lub przewodów w atestowanych kanałach kablowych, które gwarantują termiczną izolację od pomieszczeń objętych pożarem przez wymagany czas, przewody i kable zasilające urządzenia ppoż., które muszą funkcjonować w czasie pożaru, należy dobierać bez konieczności uwzględniania wzrostu rezystancji powodowaną wysoką temperaturą. Spodziewana temperatura wewnątrz kanału, powstająca w czasie pożaru, nie może przekraczać dopuszczalnej długotrwale temperatury kabli lub przewodów.

Literatura

  1. Wiatr J., Orzechowski M.: Poradnik projektanta elektryka, DW Medium 2012 wydanie V.
  2. DIN 4102-12: Zachowanie się materiałów i elementów budowlanych pod wpływem ognia. Podtrzymywanie funkcji urządzeń w czasie pożaru. Wymagania i badania.
  3. PN-EN 50200:2006: Metoda badania palności cienkich przewodów i kabli bez ochrony specjalnej stosowanych w obwodach zabezpieczających.
  4. Materiały udostępnione przez firmę NIEDAX KLEINHUIS POLSKA Sp. z o.o.
  5. PN-B-02851-1:1997: Ochrona przeciwpożarowa budynków. Badania odporności ogniowej elementów budynku. Wymagania ogólne i klasyfikacja.
  6. Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 75 poz. 690. z późniejszymi zmianami).
  7. PN-HD 60364-4-41: 2009: Instalacje elektryczne niskiego napięcia. Część 4 –41. Instalacje dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
  8. J Wiatr., Boczkowski A., Orzechowski M.: Ochrona przeciwporażeniowa oraz dobór przewodów i ich zabezpieczeń w instalacjach niskiego napięcia, DW MEDIUM 2010
  9. Wiatr J., Skiepko E.: Dobór przewodów do zasilania urządzeń ppoż., które muszą funkcjonować w czasie pożaru, elektro.info 10/2010 – cz. I, elektro.info 11/2010 – cz.II.
  10. E. Skiepko: Instalacje przeciwpożarowe, DW MEDIUM 2010 – wydanie II.
  11. PN -EN 1363-2:2001: Badanie odporności ogniowej. Część 2. Procedury alternatywne i dodatkowe.
  12. Konecki M., Król B., Wróblewski D.: Nowoczesne metody działań ratowniczo-gaśniczych, Warszawa 2003.
  13. Konecki M.: Wpływ szybkości wydzielania ciepła i emisji dymu na rozwój pożaru w układzie pomieszczeń, Warszawa 2007.
  14. Wiatr J., Orzechowski M.: Dobór przewodów i kabli w instalacjach niskiego napięcia. Zagadnienia wybrane, DW Medium 2011 – wydanie II.
  15. PN-B-02852:2001 Ochrona pożarowa budynków. Obliczanie gęstości obciążenia ogniowego oraz wyznaczanie względnego czasu trwania pożaru.
  16. Strzałka-Gołuszka K., Strzałka J.: Jakość energii elektrycznej – parametry jakościowe, skutki złej jakości i sposoby poprawy cz. 1, INPE nr 129-130 czerwiec-lipiec 2010.
  17. M. Abramowicz; R. G. Adamski: Bezpieczeństwo pożarowe budynków cz. I SGSP 2002
  18. www.leonardo-energy.org (december 15,2004 – Page 5 of 9)
  19. Niestępski S., Parol M., Pasternakiewicz J., Wiśniewski T.: Instalacje elektryczne. Budowa, projektowanie i eksploatacja, OWPW 2011.
  20. Ochrona przeciwpożarowa w instalacjach elektrycznych (zagadnienia wybrane), materiały konferencyjne konferencji jubileuszu 10-lecia elektro.info Warszawa 18.10.2011
  21. N SEP-E 002 Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w obiektach mieszkalnych. Podstawy planowania
  22. Strojny J., Strzałka J.: Projektowanie urządzeń elektroenergetycznych, UWND AGH 2008 – wydanie VII.
  23. Statystyki pożarów prowadzone przez KG PSP: www.kgpsp.gov.pl.
  24. PN-EN 50160: 2008 Parametry jakościowe napięcia w publicznych sieciach rozdzielczych.

Chcesz być na bieżąco? Zapisz się do naszego newslettera!

Galeria zdjęć

Tytuł
przejdź do galerii

Komentarze

Najnowsze produkty i technologie

wienerberger.pl Minimalistyczne nawierzchnie wokół domu – aktualne trendy

Minimalistyczne nawierzchnie wokół domu – aktualne trendy Minimalistyczne nawierzchnie wokół domu – aktualne trendy

Minimalistyczna nawierzchnia nie musi być monotonna. Jej siła wynika z ograniczonej liczby materiałów, konsekwentnej geometrii i czytelnego połączenia stref. Obecne kierunki projektowe stawiają na spokojną...

Minimalistyczna nawierzchnia nie musi być monotonna. Jej siła wynika z ograniczonej liczby materiałów, konsekwentnej geometrii i czytelnego połączenia stref. Obecne kierunki projektowe stawiają na spokojną bazę, dopasowanie do bryły domu oraz funkcję widoczną w każdym detalu.

Redakcja Elektro.info.pl Firma eMKa zaprasza na szkolenia zawodowe

Firma eMKa zaprasza na szkolenia zawodowe Firma eMKa zaprasza na szkolenia zawodowe

Firma eMKa Szkolenia to dostawca usług edukacyjnych z 19-letnim doświadczeniem. Specjalizujemy się w podnoszeniu kwalifikacji zawodowych osób dorosłych i współpracujemy w sektorze B2B (fabryki, korporacje,...

Firma eMKa Szkolenia to dostawca usług edukacyjnych z 19-letnim doświadczeniem. Specjalizujemy się w podnoszeniu kwalifikacji zawodowych osób dorosłych i współpracujemy w sektorze B2B (fabryki, korporacje, sieci wielkopowierzchniowe etc. ), jednak zaopiekujemy się każdym klientem – nawet tym najmniejszym.

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o., ASTAT Sp. z o.o. LVRSys nasłupowy – precyzyjna regulacja napięcia w sieci nn bez rozbudowy linii

LVRSys nasłupowy – precyzyjna regulacja napięcia w sieci nn bez rozbudowy linii LVRSys nasłupowy – precyzyjna regulacja napięcia w sieci nn bez rozbudowy linii

Jakość energii elektrycznej w sieciach niskiego napięcia określają norma PN-EN 50160 oraz Rozporządzenie Ministra Klimatu i Środowiska z 22 marca 2023 r. [1, 2]. Według rozporządzenia, 95% 10-minutowych...

Jakość energii elektrycznej w sieciach niskiego napięcia określają norma PN-EN 50160 oraz Rozporządzenie Ministra Klimatu i Środowiska z 22 marca 2023 r. [1, 2]. Według rozporządzenia, 95% 10-minutowych średnich wartości skutecznych napięcia musi mieścić się w przedziale ±10% napięcia znamionowego, natomiast norma PN-EN 50160 jest bardziej restrykcyjna – wymaga poziomu zgodności 99% oraz utrzymania całości pomiarów w przedziale ±15%.

EVER Sp. z o.o. Zasilanie napędów bram przeciwpożarowych – jak zapewnić pracę po zaniku zasilania?

Zasilanie napędów bram przeciwpożarowych – jak zapewnić pracę po zaniku zasilania? Zasilanie napędów bram przeciwpożarowych – jak zapewnić pracę po zaniku zasilania?

Firma EVER wprowadza na rynek nową serię zasilaczy UZS-1F i UZS-3F, przeznaczoną do współpracy z napędami bram wykorzystywanych w systemach kontroli rozprzestrzeniania dymu i ciepła. Rodzina obejmuje rozwiązania...

Firma EVER wprowadza na rynek nową serię zasilaczy UZS-1F i UZS-3F, przeznaczoną do współpracy z napędami bram wykorzystywanych w systemach kontroli rozprzestrzeniania dymu i ciepła. Rodzina obejmuje rozwiązania do napędów jednofazowych ~230 V i trójfazowych ~400 V, a wersje sekwencyjne pozwalają na współpracę z maksymalnie trzema napędami.

TM TECHNOLOGIE Sp. z o.o. Monitoring oświetlenia awaryjnego w wieloobiektowym kompleksie

Monitoring oświetlenia awaryjnego w wieloobiektowym kompleksie Monitoring oświetlenia awaryjnego w wieloobiektowym kompleksie

W dużym kompleksie biurowym wyzwaniem nie jest wyłącznie dobór i rozmieszczenie opraw oświetlenia awaryjnego. Równie ważne jest to, jak cały system będzie kontrolowany i obsługiwany przez kolejne  lata.

W dużym kompleksie biurowym wyzwaniem nie jest wyłącznie dobór i rozmieszczenie opraw oświetlenia awaryjnego. Równie ważne jest to, jak cały system będzie kontrolowany i obsługiwany przez kolejne  lata.

ETI Polam Sp. z o.o. Elektrotermiczne mechanizmy działania wyzwalacza przeciążeniowego MCB

Elektrotermiczne mechanizmy działania wyzwalacza przeciążeniowego MCB Elektrotermiczne mechanizmy działania wyzwalacza przeciążeniowego MCB

Wyłącznik nadprądowy MCB należy do najbardziej rozpowszechnionych aparatów ochronnych w instalacjach niskiego napięcia. Jego zadanie wydaje się proste: bezpiecznie przewodzić prąd roboczy, a w razie przeciążenia...

Wyłącznik nadprądowy MCB należy do najbardziej rozpowszechnionych aparatów ochronnych w instalacjach niskiego napięcia. Jego zadanie wydaje się proste: bezpiecznie przewodzić prąd roboczy, a w razie przeciążenia lub zwarcia samoczynnie odłączyć obwód. W praktyce wewnątrz niewielkiej obudowy musi jednak współdziałać kilka zjawisk fizycznych: przepływ prądu, wydzielanie ciepła, odkształcenie bimetalu, praca mechanizmu zapadkowego, ruch styków i proces gaszenia łuku. Ochrona przeciążeniowa nie jest...

APATOR SA Stabilność, oszczędność i niezależność energetyczna z wykorzystaniem magazynów energii

Stabilność, oszczędność i niezależność energetyczna z wykorzystaniem magazynów energii Stabilność, oszczędność i niezależność energetyczna z wykorzystaniem magazynów energii

Polska energetyka znajduje się w punkcie zwrotnym. Dynamiczny przyrost mocy z odnawialnych źródeł energii (OZE) wymusza ewolucję systemu z modelu pasywnego w kierunku inteligentnego i elastycznego smart...

Polska energetyka znajduje się w punkcie zwrotnym. Dynamiczny przyrost mocy z odnawialnych źródeł energii (OZE) wymusza ewolucję systemu z modelu pasywnego w kierunku inteligentnego i elastycznego smart grid. Dodatkowo wysokie koszty energii oraz rosnąca zmienność cen na rynku powodują, że przedsiębiorstwa coraz częściej poszukują rozwiązań zapewniających stabilność i przewidywalność działania. W tej układance magazynowanie energii staje się warunkiem koniecznym dla zachowania bezpieczeństwa energetycznego...

SONEL S.A. Precyzyjna lokalizacja doziemień przy wykorzystaniu Ramki A od Sonel

Precyzyjna lokalizacja doziemień przy wykorzystaniu Ramki A od Sonel Precyzyjna lokalizacja doziemień przy wykorzystaniu Ramki A od Sonel

Uszkodzenie izolacji kabli nn i SN w gęsto uzbrojonym terenie oznacza ryzyko kosztownych, nietrafionych wykopów. Odpowiedzią na to wyzwanie jest Ramka A LKR-2500 od Sonel. Dzięki cyfrowemu wsparciu operatora...

Uszkodzenie izolacji kabli nn i SN w gęsto uzbrojonym terenie oznacza ryzyko kosztownych, nietrafionych wykopów. Odpowiedzią na to wyzwanie jest Ramka A LKR-2500 od Sonel. Dzięki cyfrowemu wsparciu operatora narzędzie to pozwala na precyzyjne wyznaczanie miejsc uszkodzeń i rewolucjonizuje współczesną diagnostykę kablową.

ESC Spółka Akcyjna Drukarka fiskalna online: kto musi ją mieć i czym różni się od starszych modeli?

Drukarka fiskalna online: kto musi ją mieć i czym różni się od starszych modeli? Drukarka fiskalna online: kto musi ją mieć i czym różni się od starszych modeli?

Drukarka fiskalna online rejestruje sprzedaż i automatycznie przesyła dane do Centralnego Repozytorium Kas, dzięki czemu przedsiębiorca ma mniej formalności niż przy starszych urządzeniach. W artykule...

Drukarka fiskalna online rejestruje sprzedaż i automatycznie przesyła dane do Centralnego Repozytorium Kas, dzięki czemu przedsiębiorca ma mniej formalności niż przy starszych urządzeniach. W artykule wyjaśniamy, czym jest drukarka fiskalna online i czym różni się od starszych modeli oraz od kasy fiskalnej, kto musi ewidencjonować sprzedaż, jak urządzenie łączy się z CRK i systemem POS, jak skorzystać z ulgi na zakup oraz jakie obowiązki wiążą się z jego używaniem.

Sferis.pl Wybór nowego laptopa dla ucznia szkoły technicznej

Wybór nowego laptopa dla ucznia szkoły technicznej Wybór nowego laptopa dla ucznia szkoły technicznej

Definicja komputera do nauki zmienia się wraz z rozwojem technologii. Obecnie wykorzystywane przez uczniów i nauczycieli sprzęty różnią się możliwościami od tego, co wystarczało jeszcze kilka lat temu....

Definicja komputera do nauki zmienia się wraz z rozwojem technologii. Obecnie wykorzystywane przez uczniów i nauczycieli sprzęty różnią się możliwościami od tego, co wystarczało jeszcze kilka lat temu. Wynika to przede wszystkim z faktu, że oprócz uruchamiania edytora tekstu, przeglądarki internetowej czy spotkań online, komputery wykorzystywane są do AI, multimediów i gier.

Erdol Haus Instalacje elektryczne w domu modułowym – co warto wiedzieć przed budową?

Instalacje elektryczne w domu modułowym – co warto wiedzieć przed budową? Instalacje elektryczne w domu modułowym – co warto wiedzieć przed budową?

Instalację elektryczną w domu prefabrykowanym najlepiej zaplanować przed produkcją elementów. Na tym etapie można uzgodnić położenie gniazd, oświetlenia i urządzeń z konstrukcją ścian oraz pozostałymi...

Instalację elektryczną w domu prefabrykowanym najlepiej zaplanować przed produkcją elementów. Na tym etapie można uzgodnić położenie gniazd, oświetlenia i urządzeń z konstrukcją ścian oraz pozostałymi instalacjami. Projekt obejmuje także zapotrzebowanie na energię, ochronę użytkowników i sposób prowadzenia przewodów. Wczesne ustalenia pomagają uniknąć przeróbek gotowych przegród i przygotować dom do późniejszej rozbudowy.

Firma Handlowa Elektryk Sp. z o.o. Kompensator SVG w instalacji nn obiektu z fotowoltaiką – kiedy regulacja falownika nie zdejmuje opłaty za energię bierną?

Kompensator SVG w instalacji nn obiektu z fotowoltaiką – kiedy regulacja falownika nie zdejmuje opłaty za energię bierną? Kompensator SVG w instalacji nn obiektu z fotowoltaiką – kiedy regulacja falownika nie zdejmuje opłaty za energię bierną?

Falownik z aktywną charakterystyką Q(U) nadal zostawia na fakturze pozycję za energię bierną. Reguluje napięcie w miejscu przyłączenia, a nie bilans, który operator rozlicza na liczniku. W obiekcie NN...

Falownik z aktywną charakterystyką Q(U) nadal zostawia na fakturze pozycję za energię bierną. Reguluje napięcie w miejscu przyłączenia, a nie bilans, który operator rozlicza na liczniku. W obiekcie NN z instalacją fotowoltaiczną te dwa zadania rozjeżdżają się w południe i po zmroku.

PRYSMIAN POLSKA Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa?

Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa? Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa?

Dziesiątki, a nawet setki kilometrów kabli w tunelu, na stacji metra, w centrum handlowym czy szpitalu są częścią infrastruktury, która ma umożliwić ludziom bezpieczną ewakuację w razie pożaru. Test porównawczy...

Dziesiątki, a nawet setki kilometrów kabli w tunelu, na stacji metra, w centrum handlowym czy szpitalu są częścią infrastruktury, która ma umożliwić ludziom bezpieczną ewakuację w razie pożaru. Test porównawczy Prysmiana pokazuje, jak różne rodzaje kabli wpływają na szybkość, z jaką dym z palącego się kabla ogranicza widoczność, przysłaniając znaki ewakuacyjne.

Felicity Polska Pożar magazynu energii? Zanim obwinisz baterię, sprawdź przewody

Pożar magazynu energii? Zanim obwinisz baterię, sprawdź przewody Pożar magazynu energii? Zanim obwinisz baterię, sprawdź przewody

„Pożar domu jednorodzinnego. Zapalił się magazyn energii”. Takie nagłówki pojawiają się w mediach coraz częściej i za każdym razem wywołują to samo pytanie: czy baterie litowe w domu są bezpieczne? Odpowiedź...

„Pożar domu jednorodzinnego. Zapalił się magazyn energii”. Takie nagłówki pojawiają się w mediach coraz częściej i za każdym razem wywołują to samo pytanie: czy baterie litowe w domu są bezpieczne? Odpowiedź jest mniej sensacyjna niż nagłówek. Nowoczesny magazyn energii ma kilka warstw zabezpieczeń, które reagują, zanim zrobi się groźnie. Gdy dochodzi do pożaru, przyczyną nierzadko okazuje się nie sama bateria, lecz sposób, w jaki została podłączona. Czasem wystarczy jeden przewód mniej.

Finder Polska Sp. z o.o. news Finder Polska świętował 10-lecie na targach ENERGETAB 2026

Finder Polska świętował 10-lecie na targach ENERGETAB 2026 Finder Polska świętował 10-lecie na targach ENERGETAB 2026

Podczas targów ENERGETAB 2026 firma Finder Polska zaprezentowała swoje najnowsze rozwiązania z zakresu automatyki i zarządzania energią, m.in. programowalny przekaźnik OPTA oraz jego premierowe zastosowania....

Podczas targów ENERGETAB 2026 firma Finder Polska zaprezentowała swoje najnowsze rozwiązania z zakresu automatyki i zarządzania energią, m.in. programowalny przekaźnik OPTA oraz jego premierowe zastosowania. Targi były też okazją do świętowania – w tym roku Finder Polska obchodzi 10-lecie działalności!

MARITEX Leszek Łosin Sp. j. Cewki SMD w projektowaniu PCB – jak dobrać indukcyjność do aplikacji?

Cewki SMD w projektowaniu PCB – jak dobrać indukcyjność do aplikacji? Cewki SMD w projektowaniu PCB – jak dobrać indukcyjność do aplikacji?

Cewki SMD trafiają dziś niemal na każdą płytkę drukowaną – pracują w przetwornicach DC/DC, filtrach przeciwzakłóceniowych i obwodach sygnałowych. Mimo to projektanci nierzadko dobierają je „na oko”, kierując...

Cewki SMD trafiają dziś niemal na każdą płytkę drukowaną – pracują w przetwornicach DC/DC, filtrach przeciwzakłóceniowych i obwodach sygnałowych. Mimo to projektanci nierzadko dobierają je „na oko”, kierując się samą indukcyjnością. Tymczasem o poprawnej pracy układu decyduje kilka parametrów naraz, a pominięcie któregokolwiek z nich potrafi zepsuć dopracowany projekt.

APATOR SA SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne...

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne z wymaganiami operatorów zarządzanie. Farmy fotowoltaiczne, turbiny wiatrowe, instalacje biogazowe czy układy przemysłowe typu „zero eksport” wymagają dziś rozwiązań, które pozwalają kontrolować parametry pracy źródeł, ograniczać moc oddawaną do sieci oraz zapewniać skuteczną komunikację z systemami...

Relpol S.A. Stoisko Relpolu na Energetab 2026 było oblegane przez zwiedzających

Stoisko Relpolu na Energetab 2026 było oblegane przez zwiedzających Stoisko Relpolu na Energetab 2026 było oblegane przez zwiedzających

Na targach w Bielsku-Białej firma Relpol prezentowała nowoczesne urządzenia pomiarowe oraz rozwiązania wspierające zarządzanie energią. Ale stoisko Relpolu cieszyło się dużym zainteresowaniem nie tylko...

Na targach w Bielsku-Białej firma Relpol prezentowała nowoczesne urządzenia pomiarowe oraz rozwiązania wspierające zarządzanie energią. Ale stoisko Relpolu cieszyło się dużym zainteresowaniem nie tylko z powodu oferty produktowej – poza klientami i partnerami biznesowymi chętnie odwiedzali je też... amatorzy tostów i darta.

Impakt S.A. news ARMAC pokazał na targach ENERGETAB swoje nowe UPS-y o mocy 6 i 10 kVA

ARMAC pokazał na targach ENERGETAB swoje nowe UPS-y o mocy 6 i 10 kVA ARMAC pokazał na targach ENERGETAB swoje nowe UPS-y o mocy 6 i 10 kVA

Polska marka Armac brała udział w 39. edycji targów ENERGETAB w Bielsku-Białej, gdzie promowała swoje najnowsze rozwiązania z zakresu zasilania awaryjnego, w tym zasilacze UPS o mocy do 6 kVA i 10 kVA...

Polska marka Armac brała udział w 39. edycji targów ENERGETAB w Bielsku-Białej, gdzie promowała swoje najnowsze rozwiązania z zakresu zasilania awaryjnego, w tym zasilacze UPS o mocy do 6 kVA i 10 kVA z serii Office On-line PF1 Dust-Free.

ELEKTROMETAL SA news Setki osób odwiedziło stoisko Elektrometal S.A. podczas ENERGETAB 2026

Setki osób odwiedziło stoisko Elektrometal S.A. podczas ENERGETAB 2026 Setki osób odwiedziło stoisko Elektrometal S.A. podczas ENERGETAB 2026

Elektrometal S.A. prezentował w Bielsku-Białej m.in. specjalistyczne oprawy oświetleniowe ewakuacyjne i do stref zagrożonych wybuchem. Mimo dość trudnej sytuacji na rynku, stoisko Elektrometalu odwiedziło...

Elektrometal S.A. prezentował w Bielsku-Białej m.in. specjalistyczne oprawy oświetleniowe ewakuacyjne i do stref zagrożonych wybuchem. Mimo dość trudnej sytuacji na rynku, stoisko Elektrometalu odwiedziło bardzo dużo obecnych i nowych klientów.

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Wykorzystanie magazynów energii w obiektach przemysłowych i usługowych

Wykorzystanie magazynów energii w obiektach przemysłowych i usługowych Wykorzystanie magazynów energii w obiektach przemysłowych i usługowych

Bateryjne magazyny energii stanowią efektywne rozwiązanie problemu niezgodności profili generacji i zużycia w obiektach przemysłowych i usługowych. Zwiększają wykorzystanie energii z instalacji fotowoltaicznych...

Bateryjne magazyny energii stanowią efektywne rozwiązanie problemu niezgodności profili generacji i zużycia w obiektach przemysłowych i usługowych. Zwiększają wykorzystanie energii z instalacji fotowoltaicznych do maksymalnego stopnia, ograniczają moc szczytową, istotnie redukują koszty oraz poprawiają stabilność zasilania, bezpieczeństwo i ciągłość produkcji oraz możliwość pracy w trybie zasilania awaryjnego. Dostępne są jako zewnętrzne rozdzielnice lub kontenery dla większych mocy.

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Stacjonarny analizator PQI-DA Smart – niezawodne narzędzie do monitorowania i rejestracji zakłóceń w sieciach elektroenergetycznych

Stacjonarny analizator PQI-DA Smart – niezawodne narzędzie do monitorowania i rejestracji zakłóceń w sieciach elektroenergetycznych Stacjonarny analizator PQI-DA Smart – niezawodne narzędzie do monitorowania i rejestracji zakłóceń w sieciach elektroenergetycznych

Współczesne sieci elektroenergetyczne – zarówno publiczne, jak i przemysłowe – stawiają czoła rosnącym wyzwaniom związanym z jakością energii elektrycznej. Dynamiczny rozwój odnawialnych źródeł energii,...

Współczesne sieci elektroenergetyczne – zarówno publiczne, jak i przemysłowe – stawiają czoła rosnącym wyzwaniom związanym z jakością energii elektrycznej. Dynamiczny rozwój odnawialnych źródeł energii, elektromobilności oraz urządzeń energoelektronicznych powoduje wzrost zjawisk zakłócających, takich jak poziom harmonicznych, asymetria napięć, migotanie światła czy wahania napięcia. W odpowiedzi na te wyzwania firma A. Eberle proponuje stacjonarny analizator PQI-DA Smart – urządzenie, które przeobraża...

www.morele.net Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC?

Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC? Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC?

Składając nowy komputer, łatwo dać się ponieść emocjom i wydać lwią część budżetu na potężną kartę graficzną czy szybki procesor. Zasilacz? Często ląduje w koszyku na samym końcu, wybierany "po taniości"....

Składając nowy komputer, łatwo dać się ponieść emocjom i wydać lwią część budżetu na potężną kartę graficzną czy szybki procesor. Zasilacz? Często ląduje w koszyku na samym końcu, wybierany "po taniości". To błąd, który w najlepszym razie kończy się nagłymi resetami systemu, a w najgorszym – dosłownym spaleniem drogich podzespołów. Zasilacz to serce całego PC. Zobacz, jak mądrze dobrać jego moc do nowoczesnego sprzętu i na jakie zabezpieczenia zwrócić uwagę, by zyskać pancerne bezpieczeństwo i absolutny...

DEHN POLSKA sp. z o.o. Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia

Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia

Powszechna obecność wrażliwych urządzeń elektronicznych we współczesnych instalacjach niskiego napięcia modyfikuje wymagania w zakresie ich ochrony. Podczas gdy zagrożenia wywołane przejściowymi wyładowaniami...

Powszechna obecność wrażliwych urządzeń elektronicznych we współczesnych instalacjach niskiego napięcia modyfikuje wymagania w zakresie ich ochrony. Podczas gdy zagrożenia wywołane przejściowymi wyładowaniami atmosferycznymi są powszechnie uwzględniane w procesach projektowych, poważny problem eksploatacyjny stanowią długotrwałe wzrosty napięcia o częstotliwości sieciowej. Tradycyjne ograniczniki chroniące przed przepięciami atmosferycznymi i łączeniowymi (SPD) okazują się wobec nich nieskuteczne....

Nexans Power Accessories Poland Sp. z o.o. Nexans Power Accessories pokaże swoje rozwiązania na targach ENERGETAB 2026

Nexans Power Accessories pokaże swoje rozwiązania na targach ENERGETAB 2026 Nexans Power Accessories pokaże swoje rozwiązania na targach ENERGETAB 2026

Nexans Power Accessories Poland Sp. z o.o. jest cenionym dostawcą prefabrykowanych akcesoriów i osprzętu kablowego niskiego, średniego i wysokiego napięcia. Swoje najlepsze rozwiązania firma zaprezentuje...

Nexans Power Accessories Poland Sp. z o.o. jest cenionym dostawcą prefabrykowanych akcesoriów i osprzętu kablowego niskiego, średniego i wysokiego napięcia. Swoje najlepsze rozwiązania firma zaprezentuje na stoisku G 9 podczas targów ENERGETAB 2026.

HYBRYD Sp.z o.o. Na czym polega przegląd oświetlenia awaryjnego i co musi być sprawdzone?

Na czym polega przegląd oświetlenia awaryjnego i co musi być sprawdzone? Na czym polega przegląd oświetlenia awaryjnego i co musi być sprawdzone?

Sprawne oświetlenie awaryjne ma zapewnić bezpieczną ewakuację w przypadku zaniku zasilania. Aby system działał prawidłowo w sytuacji zagrożenia, konieczne jest jego regularne sprawdzanie. Taki przegląd...

Sprawne oświetlenie awaryjne ma zapewnić bezpieczną ewakuację w przypadku zaniku zasilania. Aby system działał prawidłowo w sytuacji zagrożenia, konieczne jest jego regularne sprawdzanie. Taki przegląd obejmuje ocenę stanu technicznego instalacji, testy działania oraz weryfikację dokumentacji, dzięki czemu można wykryć usterki, zanim wpłyną na bezpieczeństwo użytkowników obiektu.

INNPRO Robert Błędowski Sp. z o.o. Ciepło ucieka przez okno, a rachunek rośnie. Jak ograniczyć straty w wynajmowanym apartamencie?

Ciepło ucieka przez okno, a rachunek rośnie. Jak ograniczyć straty w wynajmowanym apartamencie? Ciepło ucieka przez okno, a rachunek rośnie. Jak ograniczyć straty w wynajmowanym apartamencie?

Zimowy dzień, temperatura spada poniżej zera, a Ty wchodzisz do apartamentu tuż po wyjeździe gości – w sypialni otwarte na oścież okno i rozgrzany grzejnik. Konsekwencje pojawią się później, gdy zostaniesz...

Zimowy dzień, temperatura spada poniżej zera, a Ty wchodzisz do apartamentu tuż po wyjeździe gości – w sypialni otwarte na oścież okno i rozgrzany grzejnik. Konsekwencje pojawią się później, gdy zostaniesz obciążony rachunkiem za prąd. Możesz oczywiście przypominać o wyłączaniu ogrzewania na czas wietrzenia, dopisać kolejną zasadę do regulaminu czy umieścić wskazówkę przy oknie. Nie każda osoba podczas kilkudniowego pobytu będzie jednak pamiętać o wszystkich zaleceniach gospodarza. A co, gdyby ogrzewanie...

Relpol S.A. Relpol na Energetab 2026

Relpol na Energetab 2026 Relpol na Energetab 2026

Zapraszamy do hali A, na stoisko nr 10, gdzie będzie można po raz pierwszy poznać najnowsze propozycje Relpol przygotowane z myślą o nowoczesnych instalacjach elektrycznych.

Zapraszamy do hali A, na stoisko nr 10, gdzie będzie można po raz pierwszy poznać najnowsze propozycje Relpol przygotowane z myślą o nowoczesnych instalacjach elektrycznych.

Impakt S.A. ARMAC rozwija ofertę zasilania awaryjnego. Nowe UPS-y 6 i 10 kVA na targach ENERGETAB

ARMAC rozwija ofertę zasilania awaryjnego. Nowe UPS-y 6 i 10 kVA na targach ENERGETAB ARMAC rozwija ofertę zasilania awaryjnego. Nowe UPS-y 6 i 10 kVA na targach ENERGETAB

ARMAC to polska marka specjalizująca się w rozwiązaniach służących ochronie i stabilizacji zasilania urządzeń elektrycznych, a jej oferta obejmuje zasilacze awaryjne UPS, akumulatory, moduły bateryjne...

ARMAC to polska marka specjalizująca się w rozwiązaniach służących ochronie i stabilizacji zasilania urządzeń elektrycznych, a jej oferta obejmuje zasilacze awaryjne UPS, akumulatory, moduły bateryjne oraz urządzenia ochrony przeciwprzepięciowej przeznaczone zarówno dla użytkowników domowych, jak i odbiorców biznesowych. Marka koncentruje się na tworzeniu kompatybilnych rozwiązań, z których można budować systemy ochrony energetycznej dostosowane do konkretnych zastosowań.

ZnakDirect sp. z o.o. Znak Direct – znaczniki kablowe i inne oznakowania projektowane online

Znak Direct – znaczniki kablowe i inne oznakowania projektowane online Znak Direct – znaczniki kablowe i inne oznakowania projektowane online

Czytelne i trwałe oznakowanie urządzeń, przewodów, kabli, szaf sterowniczych oraz elementów instalacji ma duże znaczenie dla bezpieczeństwa pracy, sprawnego montażu i późniejszej obsługi technicznej. Firma...

Czytelne i trwałe oznakowanie urządzeń, przewodów, kabli, szaf sterowniczych oraz elementów instalacji ma duże znaczenie dla bezpieczeństwa pracy, sprawnego montażu i późniejszej obsługi technicznej. Firma Znak Direct oferuje szeroki wybór tabliczek, oznaczników, naklejek i znaków przeznaczonych dla przemysłu, elektroinstalatorów, automatyków, producentów maszyn oraz wykonawców instalacji technicznych.

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.Info.pl
