Wpływ temperatury pożaru na wartość napięcia zasilającego urządzenia elektryczne (część 1)

oraz skuteczność ochrony przeciwporażeniowej urządzeń, które muszą funkcjonować w czasie pożaru

mgr inż. Julian Wiatr | elektro.info 4/2013 | 2013-05-07

Rys. 1. Warunki niezbędne do powstania pożaru, tzw. trójkąt pożarowy

Statystyki pożarów powstających w Polsce, prowadzone przez Komendę Główną Państwowej Straży Pożarnej, wykazują, że liczba pożarów jest bardzo wysoka. Ich przyczynami są zła wentylacja, nieostrożność użytkowników, zaniedbania w zakresie bezpieczeństwa eksploatacji urządzeń technicznych itp. Duża liczba pożarów powstających na terenie Polski jest spowodowana niesprawnymi urządzeniami elektrycznymi lub niesprawną instalacją elektryczną. Jedną z przyczyn tych pożarów jest niepoprawnie zaprojektowana lub niepoprawnie wykonana instalacja elektryczna w budynkach.

Zobacz także

Ela-compil sp. z o.o. Czy system wykrywania pożaru naprawdę chroni?

Czy system wykrywania pożaru naprawdę chroni?

W systemach bezpieczeństwa pożarowego dwa pojęcia – sterowanie i nadzorowanie – są często używane zamiennie, co bywa mylące. W rzeczywistości pełnią one odmienne funkcje, mają różne cele i wpływają na efektywność całej instalacji. Rozumienie tych różnic jest kluczowe, jeśli zależy nam na niezawodnej ochronie życia i mienia.

mgr inż. Piotr Wasiucionek Zgodnie z warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie [1], „Przeciwpożarowy wyłącznik prądu, odcinający dopływ prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru, należy stosować w strefach pożarowych o kubaturze przekraczającej 1000 m3 lub zawierających strefy zagrożone wybuchem.

Zgodnie z warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie [1], „Przeciwpożarowy wyłącznik prądu, odcinający dopływ prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru, należy stosować w strefach pożarowych o kubaturze przekraczającej 1000 m3 lub zawierających strefy zagrożone wybuchem.

mgr Waldemar Joniec Ewolucja systemów energetycznych i zmiany w systemach bezpieczeństwa ppoż. budynków

Ewolucja systemów energetycznych i zmiany w systemach bezpieczeństwa ppoż. budynków

Dokonująca się transformacja energetyczna inicjuje zmiany w systemach bezpieczeństwa pożarowego budynków. Na zmiany te wpływa również szybki rozwój komunikacji bezprzewodowej dwukierunkowej i transmisji dużych ilości danych, a także narzędzi analitycznych korzystających nie tylko z dużych zasobów i chmury danych, ale i wsparcia sztucznej inteligencji. Nowym wyzwaniem dla bezpieczeństwa pożarowego budynków są magazyny energii oraz pojazdy elektryczne. Na rynku są już dostępne technologie zapewniające...

Streszczenie

Bezpieczeństwo pożarowe jest jednym z najważniejszych wymagań stawianych współczesnym budynkom. Wiąże się z nim szereg wymagań technicznych, które należy spełnić na etapie projektowania. Ponieważ najważniejszym elementem działań ratowniczych jest ewakuacja ludzi z budynku objętego pożarem, stawia się określone wymagania dla konstrukcji budynku oraz instalowanych w nim urządzeń elektrycznych i instalacji zasilającej te urządzenia. Wśród instalacji elektrycznych stanowiących wyposażenie budynku wstępują obwody zasilające urządzenia elektryczne, które muszą funkcjonować w czasie pożaru. Przewody tych instalacji narażone są na działanie wysokiej temperatury, przez co muszą one zapewnić ciągłość dostaw energii elektrycznej przez czas niezbędny dla funkcjonowania zasilanych urządzeń. Towarzysząca pożarowi temperatura powoduje zmniejszenie przewodności elektrycznej przewodów, co skutkuje pogorszeniem jakości dostarczanej energii elektrycznej objawiającej się nadmiernym spadkiem napięcia oraz pogorszeniem warunków ochrony przeciwporażeniowej tych urządzeń. Artykuł został napisany na podstawie zatwierdzonej w dniu 10.04.2013 roku przez CKNiPE SEP normy SEP „Dobór przewodów elektrycznych do zasilania urządzeń przeciwpożarowych, których funkcjonowanie jest niezbędne w czasie pożaru” opracowanej przez autora artykułu oraz dr. inż. Waldemara Jaskółowskiego, który został przyjęty przez CKSI i UE SEP w dniu 21 lutego 2013 roku. Projekt normy powstał na zlecenie Polskiego Centrum Promocji Miedzi Sp. z o.o. we Wrocławiu.

Abstract

Fire temperature effect on value of input voltage powering electrical equipment and the effectiveness of safety protection of equipment required

Fire safety is one of the most important requirements for modern buildings. It is associated with a number of technical requirements to be met at the design stage. Because the most important part of rescue operations is to evacuate people from the building under the fire, the specific requirements emerges for the construction of the building and for the design of the electrical devices and their power supply installations.Among the electrical equipments installed in the building there are circuits supplying the electrical devices, which must function at the time of the fire.Cables of these installations are exposed to high temperature, but must ensure the continuity of the power supply by the time necessary for the operation of the supplied equipment. The accompanying fire temperature decreases the electrical conductivity of the cables, resulting in the deterioration of the quality of supplied electrical energy represented by the excessive voltage drop and in the deterioration of protection of these devices.

W tabeli 1. zostały przedstawione dane statystyczne pożarów jakie wstąpiły w Polsce w latach 2000–2012, których przyczyną były urządzenia lub instalacje elektryczne. W tabeli 2. zostały przedstawione dane obrazujące względny udział pożarów spowodowanych przez instalacje elektryczne lub przyłączane do nich urządzenia elektryczne na tle wszystkich pożarów w latach 2000–2012. W tabeli 3. zostały przedstawione dane statystyczne względnego udziału pożarów spowodowanych przez instalacje elektryczne lub przyłączane do nich urządzania elektryczne na tle pożarów budynków w latach 2000–2012.

Przedstawiona w tabeli 2. statystyka może wprowadzać w błąd, gdyż wykazuje względną liczbę pożarów spowodowanych przez instalację lub urządzenia elektryczne, lub elektryczność statyczną na tle wszystkich pożarów. Statystyka ta uwzględnia wszystkie pożary, w tym lasów, upraw rolnych, pojazdów samochodowych itp. Nie wszędzie jednak występują instalacje elektryczne, przez co odniesienie względnego udziału instalacji lub przyłączanych do niej urządzeń do globalnej liczby wszystkich pożarów jest podejściem niewłaściwym.

Bardziej wiarygodna jest statystyka przedstawiona w tabeli 3., gdzie z ogólnej liczby pożarów wyłączono pożary lasów, upraw rolnych, pożary pojazdów oraz inne pożary niezwiązane z budynkami. Uzyskany wskaźnik wykazuje, że instalacje elektryczne lub przyłączone do nich urządzenia elektryczne mają znaczny udział w ogólnej liczbie pożarów powstających w budynkach, mimo iż wykazują tendencje malejące.

Opis środowiska pożarowego

Do zainicjowania pożaru konieczne są trzy czynniki: materiał palny, utleniacz oraz źródło ciepła o dostatecznie dużej energii. Materiały palne są to substancje, które ogrzane ciepłem dostarczonym z zewnątrz lub powstałym w wyniku reakcji chemicznej, lub biologicznej zaczynają wydzielać gazy w ilości wystarczającej do ich trwałego zapalenia się. Tlen z kolei jest jednym z najaktywniejszych pierwiastków chemicznych, który wchodzi w reakcję z wieloma pierwiastkami i związkami chemicznymi. Jeżeli proces ten odbywa się gwałtownie, wówczas towarzyszą mu efekty świetlne oraz wysoka temperatura. Zjawisko to nazywamy spalaniem. Rozróżniamy dwa rodzaje palenia się: palenie się z powstaniem płomieni i tlenie/żarzenie się (bez płomieni). Na rysunku 1. przedstawiono tzw. trójkąt pożarowy obrazujący warunki niezbędne do powstania pożaru.

W opisie pożarów należy wyróżnić trzy podstawowe określenia:

spalanie – proces fizykochemiczny, w którym w wyniku zachodzącej z dostatecznie dużą szybkością reakcji chemicznej między paliwem a utleniaczem, którym najczęściej jest tlen (reakcji utleniania), wydziela się duża ilość energii; spalanie zapoczątkowuje zapłon, samozapłon lub samozapalenie. Spalanie materiału palnego może odbywać się również bezpłomieniowo. W takim przypadku występuje tlenie się materiału oraz żarzenie. Tlenie się lub żarzenie materiału jest wynikiem niedostatecznej ilości utleniacza niezbędnego do powstania procesu spalania materiału palnego.
pożar – niekontrolowany w czasie i przestrzeni proces spalania materiałów zachodzący poza miejscem do tego celu przeznaczonym.
środowisko pożaru – przestrzeń budynku ze strefą spalania oraz bezpośrednie sąsiedztwo.

Rozwój pożaru w budynku jest uzależniony w szczególności od źródła inicjacji pożaru, składu i ilości materiałów, powierzchni, orientacji i geometrii pomieszczenia oraz lokalizacji i wielkości otworów wentylacyjnych.

Pożar w pomieszczeniu obejmuje ogół zjawisk związanych z tworzeniem się i rozprzestrzenianiem strefy spalania czyli płomieni, powstawaniem gazowych produktów rozkładu termicznego – dymu oraz wymianą ciepła i masy w pomieszczeniu i w jego bezpośrednim sąsiedztwie.

Wieloletnie badania pożarów w pełnej skali oraz obserwacje pożarów rzeczywistych w budynkach pozwoliły na uogólnienie ich opisu poprzez podanie zależności zmian średniej temperatury gazów spalinowych w czasie, wyróżniając trzy główne fazy przebiegu tego zjawiska, które przedstawia rysunek 2.

Fazy rozwoju pożaru

Na rysunku 2., zilustrowane zostały fazy pożaru w odniesieniu do przebiegu temperatury pożaru w pomieszczeniu w funkcji czasu. Poszczególne fazy można opisać w następujący sposób:

Faza I – zwana inaczej wzrostem lub rozwojem pożaru albo też fazą przed rozgorzeniem. Charakteryzuje się stosunkowo niską średnią temperaturą, a szybkość rozkładu termicznego i spalania zależy od eksponowanej na źródło ciepła powierzchni materiałów palnych. Powstające podczas tego stadium strumienie ciepła nie przekraczają zazwyczaj 50 kW/m². Pożar jest „kontrolowany przez paliwo”.

Faza II – pożar w pełni rozwinięty, zwana również fazą po rozgorzeniu, podczas której temperatura osiąga swą maksymalną wartość (800–1000°C), a wszystkie materiały palne ulegają spalaniu. W trakcie trwania tej fazy płomienie wypełniają całe pomieszczenie, pożar jest „kontrolowany przez wentylację”, tzn. że jego dynamika zależy w głównej mierze od dostępu powietrza.

Faza III – jest to okres wygasania (stygnięcia). Przejście pożaru w III fazę najczęściej następuje po wyczerpaniu się materiału palnego i co się z tym wiąże – zmniejszeniem temperatury i pozostałych parametrów pożaru. Przyjmuje się, iż początek tego stadium określa spadek temperatury do 80% wartości maksymalnej.

Rozgorzenie

Oprócz opisanych faz pożaru, na rysunku 2. widoczne jest zdarzenie nazwane rozgorzeniem (ang. flashover). Jest to moment przejścia pożaru ze spalania powierzchniowego do spalania w całej objętości materiałów palnych w pomieszczeniu. Czas trwania rozgorzenia jest stosunkowo krótki w porównaniu z czasem trwania poszczególnych faz pożaru, dlatego też jest ono uznawane za „zdarzenie”, a nie odrębną fazę.

W praktyce rozgorzenie polega na spalaniu się produktów rozkładu termicznego i spalania (dymu). W czasie pożaru w zależności od geometrii przegród budowlanych oraz sposobu wentylacji mogą wystąpić następujące typy rozgorzenia:

powracające (pomieszczenie jest mocno zadymione, gazy opadają na podłogę, ogień przygasa, do wybuchu brakuje tlenu, otwarcie drzwi lub okna powoduje wydostawanie się dymu na zewnątrz oraz gwałtowny napływ powietrza do pomieszczenia objętego pożarem; wydostające się na zewnątrz gazy posiadające wysoką temperaturę wskutek mieszania się z powietrzem ulegają zapłonowi; ogień spalającej się na zewnątrz mieszanki wraca do pomieszczenia wciągany strumieniem napływającego świeżego powietrza),
opóźnione (występuje w pomieszczeniu, w którym gazy pożarowe wypełniają całe pomieszczenie mocno zubożone w tlen, gdzie spalanie płomieniowe ustało (występuje tlenie się materiałów palnych na podłodze); gwałtowny dopływ powietrza z zewnątrz wskutek otwarcia drzwi lub okna powoduje szybkie wzbogacenie gorących gazów pożarowych w tlen, co skutkuje ich wybuchem; mieszanie gazów pożarowych z powietrzem może trwać nawet kilka minut, przez co ten rodzaj rozgorzenia nazywany jest opóźnionym),
ubogiej mieszanki (do pomieszczenia objętego pożarem zapewniony jest dostateczny dopływ powietrza; z biegiem czasu stężenie gazów palnych przekracza dolną granicę wybuchowości, co skutkuje wybuchem mieszaniny gazów palnych z powietrzem – jest to lekki rodzaj rozgorzenia, który stanowi wstęp do rozgorzenia pełnego),
przemieszczające się (gazy pożarowe uchodzące np. w warstwie nad sufitem podwieszanym dostają się do innego pomieszczenia bogatego w tlen, gdzie występuje czynnik energetyczny umożliwiający zapłon gazów; wskutek podciśnienia powstającego w płonącym pomieszczeniu ogień po zapłonie gazów palnych wraca do pomieszczenia objętego pożarem tą samą drogą, co uchodzące z niego gazy do sąsiedniego pomieszczenia),
wstecznego ciągu płomieni (występuje w pomieszczeniu o ubogim stężeniu tlenu, gdzie powstaje spalanie bezpłomieniowe zwane również tleniem; brak tlenu powoduje zanik palenia, obniżenie temperatury oraz powstanie podciśnienia; gwałtowny napływ powietrza wskutek otwarcia drzwi lub okna powoduje szybką reakcję tlących się materiałów palnych, które przechodzą do spalania płomieniowego i wybuch mieszaniny gazów palnych z powietrzem),
bogate (gwałtowne zmieszanie się dymu ubogiego w tlen z napływającym świeżym powietrzem powstaje w pomieszczeniach, gdzie występują tzw. pożary pełzające; po pojawieniu się ognia wskutek braku dopływu powietrza przyrastająca objętość gazów pożarowych wytwarza nadciśnienie; otwarcie okna lub drzwi powoduje gwałtowny napływ powierza i wybuch mieszaniny gazów palnych z powietrzem).

Obraz rozwoju pożaru w pomieszczeniu spowodowany źródłem o niewielkiej mocy, rzędu 5 W (niedopałek papierosa rzucony na fotel) przedstawia rysunek 3. Na rysunku tym symbolicznie oznaczono wzrost wydzielanego ciepła podczas spalania w I i II fazie rozwoju pożaru.

Z chwilą zaistnienia zjawiska rozgorzenia temperatura pożaru osiąga wartość rzędu (800–1000)°C, a pożar przechodzi w stan quasi-stacjonarny, który charakteryzuje się stosunkowo małymi zmianami jego parametrów w czasie. W tym czasie następuje częściowe oddawanie ciepła do otoczenia poza pomieszczenie objęte pożarem. Stan ten sygnalizują płomienie wydostające się przez drzwi oraz okna. W tej fazie dynamika rozwoju pożaru zależy od dopływu tlenu, którą warunkują w głównej mierze przekroje otworów wentylacyjnych.

Krzywe symulujące przebieg pożaru

Prowadzone na szeroką skalę badania zjawisk pożarowych oraz rozwoju pożaru pozwoliły na opracowanie uogólnionych krzywych pożarowych temperatura – czas, przedstawiających spodziewany przyrost temperatury funkcji czasu tj. T=f (t):

krzywa normowa,
krzywa węglowodorowa,
krzywa zewnętrzna,
krzywe parametryczne,
krzywe tunelowe.

Krzywe te zostały przedstawione w normie PN-EN 1363-2:2001 Badanie odporności ogniowej. Część 2: Procedury alternatywne i dodatkowe. Wymagania tej normy stanowią podstawę prowadzenia badań ogniowych. Spośród wyszczególnionych krzywych pożarowych „temperatura – czas”, najbardziej szczególne miejsce zajmuje krzywa normowa, zwana również krzywą celulozową, która opisuje uogólniony przebieg pożaru w budynkach oraz krzywe tunelowe opisujące uogólniony przebieg pożarów tunelach komunikacyjnych.

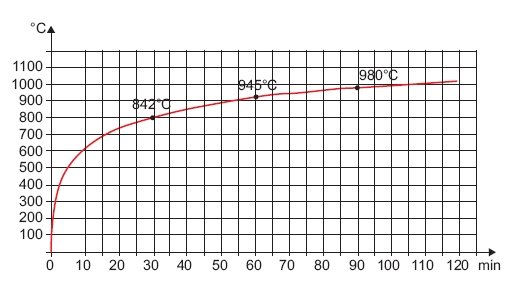

Krzywa normowa (celulozowa)

Krzywa ta obrazuje pożary celulozowe, które występują w budynkach. Jest ona powszechnie stosowana w badaniach ogniowych budynków. Krzywą opisuje następujące równanie [11]:

Wzór 1

gdzie:

T – temperatura, w [°C],

t – czas, w [min].

Natomiast jej przebieg przedstawia rysunek 4.

Krzywa tunelowa

Szczególną grupę pożarów stanowią pożary w tunelach komunikacyjnych, które jako budowle odróżnia:

długość, która jest niewspółmiernie wielka w porównaniu z pozostałymi wymiarami tunelu,
wentylacja pożarowa zależna od długości tunelu,
znikome odprowadzanie ciepła na zewnątrz.

Wskutek znikomego odprowadzania ciepła na zewnątrz, temperatury pożarowe osiągają najwyższe wartości ze wszystkich pożarów w obiektach budowlanych. Pożary te są symulowane przez krzywe tunelowe:

niemiecką RABT.
holenderską Rijkswaterstaat.

Przebiegi obydwu krzywych przedstawia rysunek 5.

Cechą charakterystyczną pożarów w tunelach komunikacyjnych jest występowanie zjawiska kominowego, które powoduje, że temperatura pożaru uzyskuje w ciągu 5 minut wartość około 1200°C.

Krzywe parametryczne

Dość ciekawą grupę stanowią krzywe pożarowe „temperatura-czas” zwane krzywymi parametrycznymi, których przebieg jest uzależniony do wskaźnika otworów oraz od gęstości obciążenia ogniowego Q, która jest jednym z podstawowych parametrów określających zagrożenie pożarowe.

Określa ona średnią spodziewaną ilość ciepła, w [MJ], wydzielanego podczas spalania materiałów palnych zgromadzonych w pomieszczeniu, strefie pożarowej lub składowisku materiałów stałych w odniesieniu do 1 m² powierzchni i wyraża się w [MJ/m²].

Gęstość obciążenia ogniowego oblicza się zgodnie z wymaganiami normy PN-B-02852:2001 Ochrona pożarowa budynków. Obliczanie gęstości obciążenia ogniowego oraz wyznaczanie względnego czasu trwania pożaru [15], z wykorzystaniem następującego wzoru:

Wzór 2

gdzie:

Q – gęstość obciążenia ogniowego, w [MJ/m²],

n – liczba materiałów palnych zgromadzonych w budynku, pomieszczeniu lub strefie pożarowej,

F – powierzchnia rzutu poziomego budynku, pomieszczenia lub strefy pożarowej, w [m²],

G_i – masa poszczególnych materiałów palnych zgromadzonych w budynku, pomieszczeniu lub strefie pożarowej, w [kg],

Q_ci – ciepło spalania poszczególnych materiałów palnych zgromadzonych w budynku, pomieszczeniu lub strefie pożarowej, w [MJ/kg].

Krzywe te wykreślane są na podstawie obliczeń prowadzonych w odniesieniu do określonego pomieszczenia i w praktyce nie znajdują zastosowania. Mają one charakter teoretyczny, choć stanowią uszczegółowiony przebieg krzywej normowej, dokładnie odzwierciedlając spodziewany przebieg pożaru.

Przykładowe przebiegi krzywych parametrycznych przedstawione na rysunku 6. dowodzą słuszności przyjęcia krzywej celulozowej przy prowadzeniu badań ogniowych ze względu na to, że opisuje ona warunki ekstremalne. Opis matematyczny krzywych parametrycznych jest stosunkowo prosty, lecz prowadzi do bardzo pracochłonnych obliczeń, dlatego został pominięty.

W drugiej części artykułu zostanie przedstawiony wpływ temperatury pożaru na pracę wybranych urządzeń elektrycznych oraz zasady doboru przewodów funkcjonujących w czasie pożaru.

Literatura

J. Wiatr, M. Orzechowski, Poradnik projektanta elektryka, wyd. 5, DW MEDIUM, Warszawa 2012.
DIN 4102-12 Zachowanie się materiałów i elementów budowlanych pod wpływem ognia. Podtrzymywanie funkcji urządzeń w czasie pożaru. Wymagania i badania.
PN-EN 50200:2006 Metoda badania palności cienkich przewodów i kabli bez ochrony specjalnej stosowanych w obwodach zabezpieczających.
Materiały udostępnione przez firmę NIEDAX KLEINHUIS POLSKA Sp. z o.o.
PN-B-02851-1:1997 Ochrona przeciwpożarowa budynków. Badania odporności ogniowej elementów budynku. Wymagania ogólne i klasyfikacja.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75, poz. 690, z późniejszymi zmianami).
PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Instalacje dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
J. Wiatr., A. Boczkowski, M. Orzechowski, Ochrona przeciwporażeniowa oraz dobór przewodów i ich zabezpieczeń w instalacjach niskiego napięcia, DW MEDIUM, Warszawa 2010.
J. Wiatr, E. Skiepko, Dobór przewodów do zasilania urządzeń ppoż., które muszą funkcjonować w czasie pożaru, „elektro.info” 10/2010 – cz. I, „elektro.info” 11/2010 – cz. II.
E. Skiepko, Instalacje przeciwpożarowe, wyd. 2, DW MEDIUM, Warszawa 2010.
PN-EN 1363-2:2001 Badanie odporności ogniowej. Część 2: Procedury alternatywne i dodatkowe.
M. Konecki, B. Król, D. Wróblewski, Nowoczesne metody działań ratowniczo-gaśniczych, Warszawa 2003.
M. Konecki, Wpływ szybkości wydzielania ciepła i emisji dymu na rozwój pożaru w układzie pomieszczeń, Warszawa 2007.
J. Wiatr, M. Orzechowski, Dobór przewodów i kabli w instalacjach niskiego napięcia. Zagadnienia wybrane, wyd. 2, DW MEDIUM, Warszawa 2011.
PN-B-02852:2001 Ochrona pożarowa budynków. Obliczanie gęstości obciążenia ogniowego oraz wyznaczanie względnego czasu trwania pożaru.
K. Strzałka-Gołuszka, J. Strzałka, Jakość energii elektrycznej – parametry jakościowe, skutki złej jakości i sposoby poprawy cz. 1, INPE nr 129-130 czerwiec-lipiec 2010.
M. Abramowicz, R. G. Adamski, Bezpieczeństwo pożarowe budynków, cz. I, SGSP 2002.
www.leonardo-energy.org (december 15,2004 – Page 5 of 9)
S. Niestępski, M. Parol, J. Pasternakiewicz, T. Wiśniewski, Instalacje elektryczne. Budowa, projektowanie i eksploatacja, OWPW, Warszawa 2011.
Ochrona przeciwpożarowa w instalacjach elektrycznych (zagadnienia wybrane), materiały konferencyjne konferencji jubileuszu 10-lecia „elektro.info”, Warszawa 18 października 2011.
N SEP-E 002 Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w obiektach mieszkalnych. Podstawy planowania.
J. Strojny, J. Strzałka, Projektowanie urządzeń elektroenergetycznych, wyd. 2, UWND AGH 2008.
Statystyki pożarów prowadzone przez KG PSP: www.kgpsp.gov.pl.
PN-EN 50160:2008 Parametry jakościowe napięcia w publicznych sieciach rozdzielczych.
