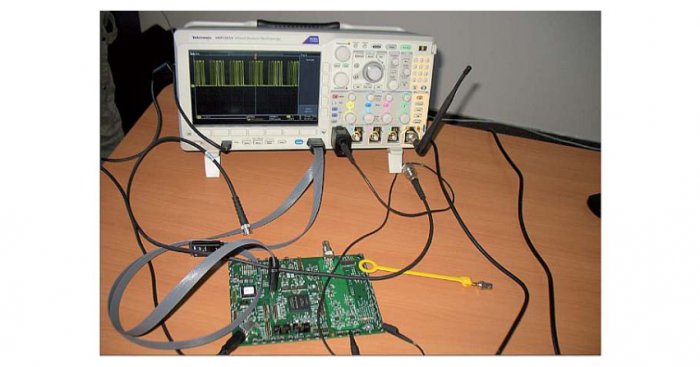

Układ testowy oscyloskopu
K. Kuczyński

Układ testowy oscyloskopu


K. Kuczyński

Oscyloskop jest przyrządem elektronicznym, który służy do obserwowania, obrazowania i badania przebiegów zależności pomiędzy dwiema wielkościami elektrycznymi bądź innymi wielkościami fizycznymi reprezentowanymi w postaci elektrycznej.

Zobacz także

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia...

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia są często znacząco różne od wartości otrzymanych na podstawie obliczeń. Mają na to wpływ czynniki związane z zastosowaną metodą pomiarową (sposób uziemienia na czas pomiarów punktu neutralnego transformatora zasilającego), a także konfiguracja samej sieci IT, w której wykonujemy pomiary, oraz...

Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.)

Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.) Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.)

Od kilku lat obserwuje się w wielu krajach niepokojące zjawiska oddziaływania magnesu na liczniki energii elektrycznej i takich mediów jak gaz lub woda. Wynika to z faktu wzrostu dostępności do magnesów...

Od kilku lat obserwuje się w wielu krajach niepokojące zjawiska oddziaływania magnesu na liczniki energii elektrycznej i takich mediów jak gaz lub woda. Wynika to z faktu wzrostu dostępności do magnesów neodymowych, charakteryzujących się niezwykle dużymi gęstościami energii, a obecnie – także stosunkowo niską ceną. Działania takie uznawane są za całkowicie niedopuszczalne, gdyż niezwykle duże natężenie pola magnetycznego w najbliższym otoczeniu takiego magnesu może wywoływać zakłócenia pracy urządzeń...

Pomiary instalacji elektrycznych

Pomiary instalacji elektrycznych Pomiary instalacji elektrycznych

Instalacja elektryczna w budynku oraz innych obiektach budowlanych pełni funkcję krytyczną, od jej stanu technicznego zależy bowiem funkcjonowanie wielu urządzeń. Dlatego konieczne jest przeprowadzanie...

Instalacja elektryczna w budynku oraz innych obiektach budowlanych pełni funkcję krytyczną, od jej stanu technicznego zależy bowiem funkcjonowanie wielu urządzeń. Dlatego konieczne jest przeprowadzanie regularnych przeglądów oraz okresowych pomiarów instalacji w celu sprawdzenia, czy jej stan pozwala na utrzymanie poziomu i jakości zasilania budynku lub obiektu budowlanego. Drugim powodem przeprowadzania pomiarów eksploatacyjnych jest bezpieczeństwo. Niesprawnie działająca instalacja może być przyczyną...

W praktyce zastosowanie znajdują trzy rodzaje oscyloskopów. Chodzi bowiem o urządzenia z odchylaniem ciągłym lub okresowym, uniwersalne z odchylaniem ciągłym i wyzwalanym oraz szybkie o bardzo dużej częstotliwości.

Biorąc pod uwagę technologię analizy sygnału zastosowanie znajdują oscyloskopy analogowe z lampą analogową, na której obraz jest generowany w efekcie oddziaływania obserwowanych przebiegów na układ odchylania wiązki elektronowej.

Z kolei oscyloskopy cyfrowe bazują na monitorze, który wyświetla obraz generowany przez układ mikroprocesorowy na podstawie analizy przetworzonych sygnałów wejściowych.

Należy podkreślić, że oscyloskopy analogowe dzieli się na urządzenia jednostrumieniowe, dwustrumieniowe, stroboskopowe oraz z pamięcią.

b oscyloskopy s 80 fot1

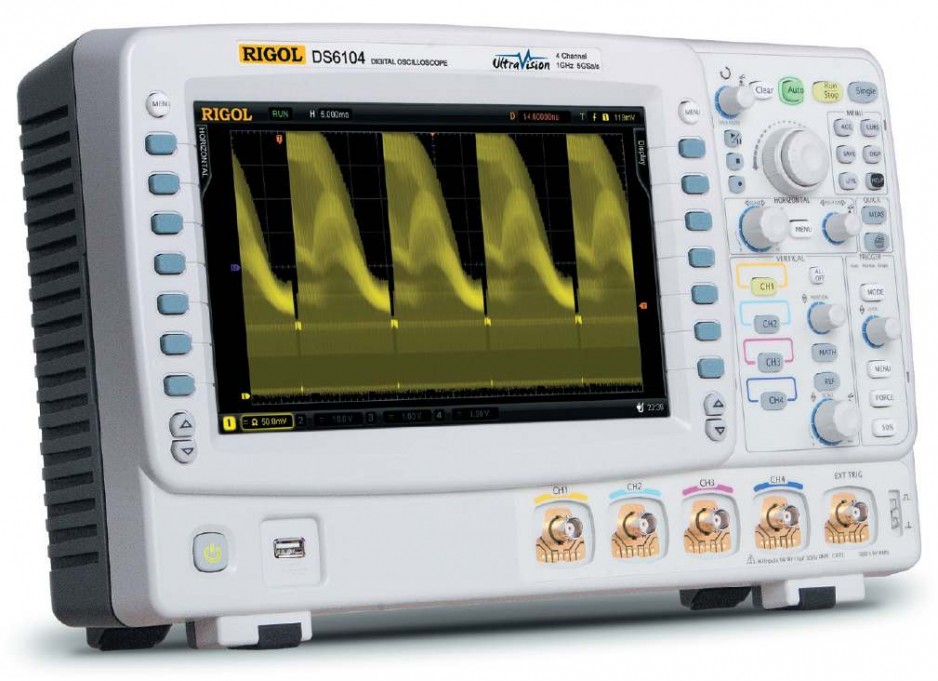

Wysoka częstotliwość próbkowania umożliwia obserwację przebiegów szybkozmiennych; fot. NDN

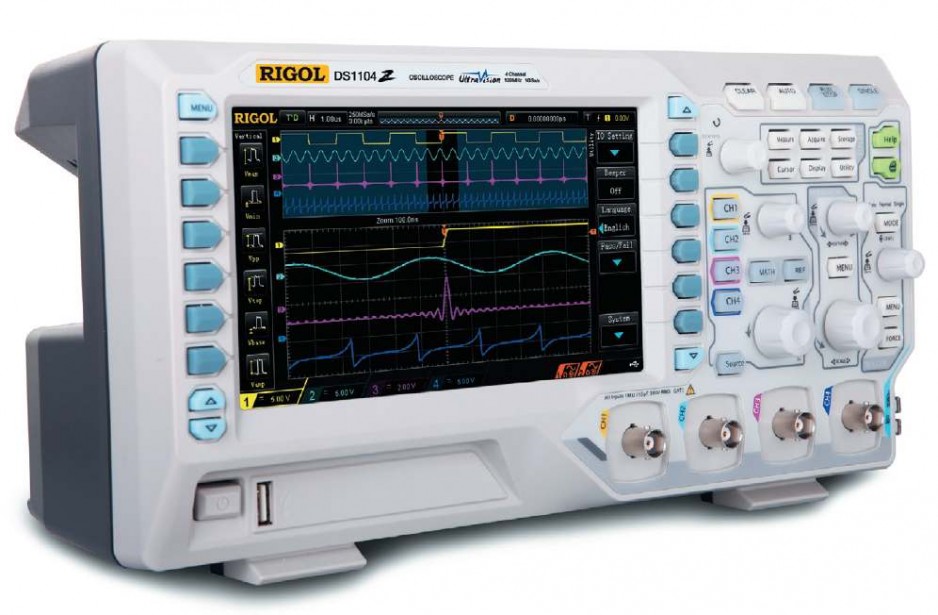

b oscyloskopy s 80 fot2

Kolorowy ekran ułatwia obserwację sygnałów; fot. NDN

Oscyloskop jednostrumieniowy jest w stanie pracować w systemie dwukanałowym a sygnały badane mieszczą się pomiędzy 0 Hz a około 3 GHz.

Z kolei w oscyloskopach dwustrumieniowych przewidziano lampę oscyloskopową o dwóch strumieniach elektronów, co pozwala na jednoczesne badanie dwóch sygnałów. Istotną rolę odgrywa przy tym generator podstawy czasu.

Niejednokrotnie zastosowanie znajdują oscyloskopy stroboskopowe (próbkujące), w których z badanego przebiegu pobierane są próbki przesunięte w czasie, a obwiednia jest zapisem sygnału, stosowanym do badania przebiegów powtarzalnych.

Oscyloskopy z pamięcią pozwalają na pomiary różnych sygnałów, w tym aperiodycznych.

Parametry oscyloskopów

Mówiąc o parametrach oscyloskopów należy mieć na uwadze czas wznoszenia (np. 350 ps), częstotliwość próbkowania (2,5 GS/s), interfejsy, kalibrację, a także maksymalną liczbę wejść analogowych.

Kluczową rolę odgrywa odchylenie pionowe, opór pozorny wejścia, rozdzielczość oraz sprzężenie zwrotne. Oprócz tego ważna jest wielkość ekranu, wyzwalanie oraz zakres podstawowy czasu.

Z myślą o przemyśle

W nowoczesnych oscyloskopach przewiduje się szereg funkcji bardzo często używanych w warunkach przemysłowych. Przydatne rozwiązanie stanowi chociażby pomiar energii w układach jednofazowych i zrównoważonych układach 3-fazowych. Jest możliwe wykonywanie szybkich pomiarów mocy całkowitej (W), mocy pozornej (VA), mocy biernej (VAR) oraz współczynnika mocy (PF). Istotna jest przy tym analiza częstotliwości w zakresie występującym w napędach silnikowych i falownikach. W efekcie zyskuje się możliwość obserwowania przebiegów różnych parametrów energii podczas rozruchu lub w czasie zmieniających się warunków pracy. Za pomocą niektórych modeli oscyloskopów można mierzyć prąd z użyciem cęgów.

W warunkach przemysłowych kluczową rolę odgrywa funkcjonalność oscyloskopu, która pozwala na graficzne przedstawienie obrazu harmonicznych do 33. harmonicznej, co ułatwia wykrywanie błędów, chociażby podczas dużych obciążeń nieliniowych. Ważny jest odczyt liczby obrotów na minutę i częstotliwości.

Funkcjonalność w tym zakresie znajduje zastosowanie przy diagnostyce silników elektrycznych i spalinowych. Z pewnością przyda się modulacja czasu trwania impulsu napięcia prądu przemiennego przeznaczona do użytku na wyjściach napędów. Pozwala ona na zobrazowanie napięcia na wyjściu samego silnika.

Niejednokrotnie zastosowanie znajduje pomiar niskiej oporności generujący odczyty o rozdzielczości 0,01 W, przeznaczony do użytku w uzwojeniach silników i tym podobnych.

Oscyloskopy przenośne

Za najprostsze oscyloskopy można uznać przystawki, które podłączane są do portu USB komputera. Pamięć w przystawce pozwala na zapisywanie i transmisję wyników pomiarów. Typowe urządzenie tego typu ma dwa niezależne kanały dla sygnałów o maksymalnej częstotliwości 20 MHz. Odpowiednie funkcje pozwalają na dopasowanie ustawień do danego sygnału pomiaru.

Wersje przenośne oscyloskopów nie odbiegają funkcjonalnością od stacjonarnych wersji urządzeń.

Nowoczesne oscyloskopy niejednokrotnie mają wbudowany multimetr. W typowym przyrządzie zastosowanie znajdują dwa lub cztery wejścia, które są izolowane elektrycznie.

W dostępnych na rynku przyrządach przewiduje się kategorie bezpieczeństwa: CAT III 1000 V/CAT IV 600 V. Standardowo jest możliwa praca w paśmie 60 MHz, 100 MHz lub 200 MHz. Na uwagę zasługuje szybkość próbkowania, wynosząca do 2,5 GS/s, przy rozdzielczości do 400 ps.

Przydatne rozwiązanie stanowi tryb przewijania, który pozwala na próbkowanie danych przebiegu nawet przez 48 godzin.

Wyświetlanie oscylogramów to podstawowa funkcjonalność oscyloskopów cyfrowych. Ważna jest przy tym możliwość wykonywania pomiarów automatycznych.

b oscyloskopy s 81 fot2

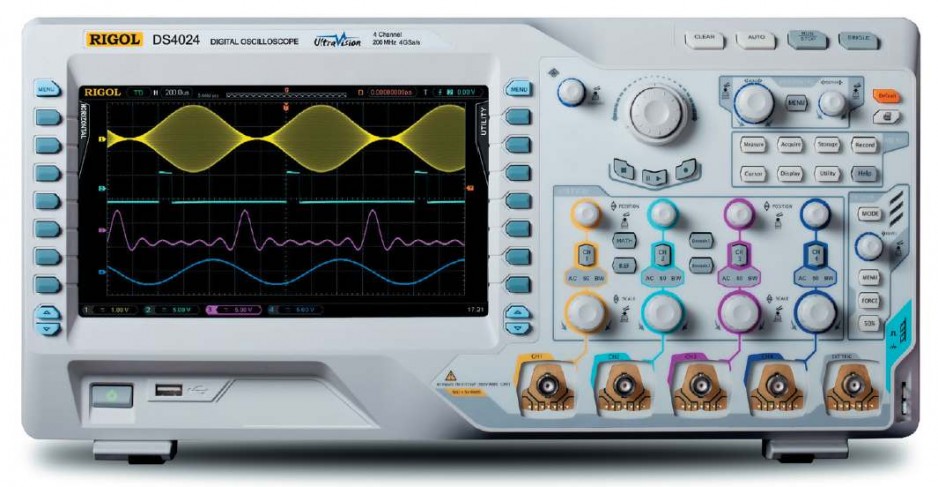

Cztery kanały umożliwiają jednoczesną obserwację kilku przebiegów; fot. NDN

b oscyloskopy s 81 fot3

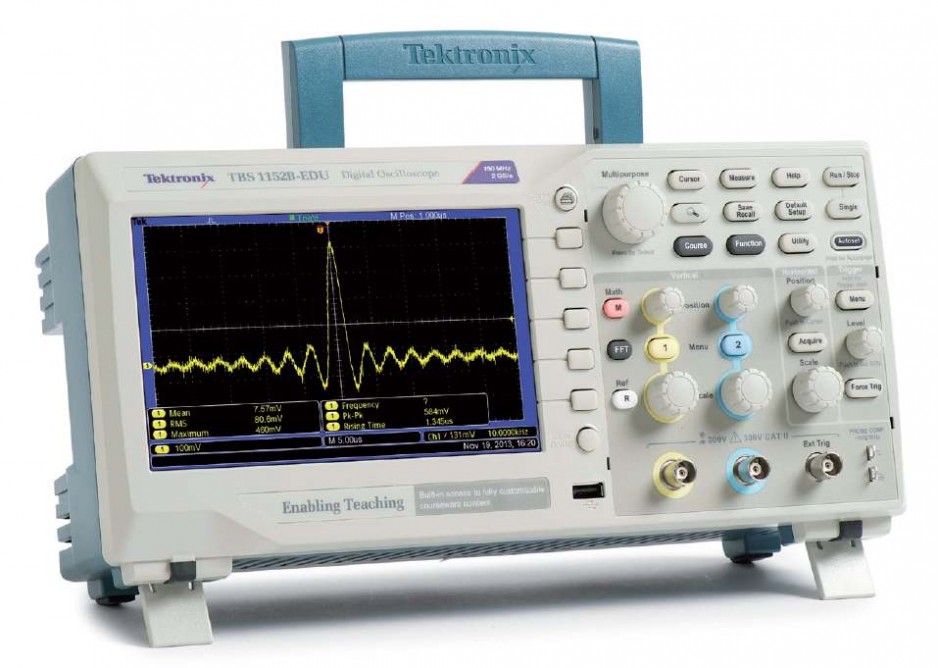

Dostępne są również wersje edukacyjne oscyloskopów; fot. Tektronix

Uzupełnienie funkcji pomiarowych to pomiary kursowe i obliczenia matematyczne, takie jak suma, różnica, iloczyn, iloraz oraz analiza widmowa FFT z czterema typami okien.

W razie potrzeby jest możliwe filtrowanie przebiegów wejściowych przez jeden z czterech typów filtrów cyfrowych dostępnych w każdym kanale. Są to filtry: dolnoprzepustowy, górnoprzepustowy, środkowoprzepustowy oraz środkowozaporowy.

W sposób niezależny w każdym kanale jest możliwe załączenie filtra ograniczającego pasmo do 20 MHz. Przydatne rozwiązanie stanowi proste wyzwalanie, które umożliwia obsługę bez angażowania rąk.

Niektóre modele oscyloskopów zaprojektowano z myślą o diagnostyce sygnałów interfejsów komunikacyjnych.

W warunkach przemysłowych sprawdzi się jednoczesna analiza sygnału wejściowego i wyjścia pętli sprzężenia zwrotnego oraz blokady bezpieczeństwa, co zapewnia diagnozowanie przeciążeń napięciowo-prądowych w obwodzie oraz problemów z przebiegami czasowymi sygnałów, a także z synchronizacją.

Za pomocą oscyloskopów mogą być diagnozowane niedopasowania impedancji wejścia lub tłumienia. Na uwagę zasługuje funkcja badania harmonicznych, stanów nieustalonych i obciążeń w wejściowych obwodach zasilania trójfazowego.

Niektóre modele oscyloskopów pozwalają na diagnozowanie problemów z uszkodzonymi bramkami tranzystorów IGBT lub obwodów filtrów w konwerterach DC/AC. Istotną rolę odgrywa możliwość testowania wyjścia PWM pod kątem odbić, stanów nieustalonych i asymetrii napięcia.

Z pewnością przyda się funkcja wyświetlania stabilnego obrazu na ekranie. Stąd też automatycznie są konfigurowane prawidłowe ustawienia wyzwalania, poprzez rozpoznawanie wzorców sygnałów. Pozyskane dane, łącznie z tymi, które obejmują sygnały sterowania i zasilania silnika, nie są więc zakłócone.

Standardowo oscyloskopy na naładowanym komplecie akumulatorów pracują przez 7 godzin (wersje 4-kanałowe) oraz przez 4 godziny (modele 2-kanałowe).

Oprogramowanie do analizy oscylogramów

W nowoczesnych oscyloskopach analizowanie oscylogramów wspomaga specjalistyczne oprogramowanie komputerowe. Zyskuje się więc między innymi możliwość przenoszenia przebiegów falowych, ekranów i danych z pomiarów z oscyloskopu do komputera PC. Jest możliwe wydrukowanie lub wczytanie danych do odpowiedniego raportu.

Przydatne rozwiązanie stanowi dodawanie opisu użytkownika do indywidualnych ustawień oscyloskopu, co pomaga przy wczytywaniu ustawień.

Kluczowe miejsce zajmuje zaawansowana archiwizacja danych, zapewniająca tworzenie przebiegów falowych z komentarzami dla łatwego porównania. Można przy tym zachować kompletną historię przebiegu do przeprowadzenia analizy jego zmian. Ważne jest porównanie przebiegów, gdzie zapisywane są przebiegi wzorcowe na komputerze PC, a następnie przesyłane do oscyloskopu w celu porównania z przebiegiem mierzonym.

Podsumowanie

Na etapie wyboru oscyloskopu należy wziąć pod uwagę kilka ważnych właściwości i parametrów.

Przede wszystkim ważne jest zdefiniowanie miejsca, gdzie urządzenie będzie używane. Może to być bowiem laboratorium lub praca na obiekcie. Kluczowe miejsce zajmuje liczba mierzonych sygnałów jednocześnie oraz maksymalne i minimalne amplitudy mierzonych sygnałów.

Nie mniej ważne są najwyższe częstotliwości mierzonego sygnału oraz to, czy sygnały będą powtarzalne (okresowe) lub nieokresowe. Konieczne jest określenie, czy mierzony sygnał ma być wyświetlany w dziedzinie częstotliwości (analiza widma), czy też w dziedzinie czasu.
