Ocena porównawcza dokładności transformacji odkształconego prądu pierwotnego przez indukcyjny przekładnik prądowy

dr inż. Michał Kaczmarek | elektro.info 5/2015 | 2015-06-22

collage: J. Sawicki

Jednym z podstawowych parametrów określających właściwości metrologiczne przekładników prądowych jest, wyznaczana dla sinusoidalnych sygnałów pierwotnych o częstotliwości 50 Hz, klasa dokładności. W celu zapewnienia poprawnej oceny poziomu wyższych harmonicznych prądu w sieci elektroenergetycznej, przekładniki te powinny zapewnić także zadaną dokładność transformacji dla przebiegów odkształconych. Badanie dokładności transformacji prądu odkształconego przeprowadzono na przykładzie przekładnika prądowego z rdzeniem toroidalnym wykonanym z permaloju NiFe78. Obliczono charakteryzujący dokładność transformacji przekładnika prądowego dla prądów odkształconych błąd prądowy transformacji poszczególnych harmonicznych z obwodu pierwotnego do obwodu wtórnego. Pozwala to na określenie dokładności przekładnika podczas oceny jakości energii elektrycznej i wyznaczania wartości skutecznych zaburzeń przewodzonych występujących w sieci elektroenergetycznej.

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

mgr inż. Julian Wiatr, mgr inż. Maciej Kalinowski Ciągła kontrola stanu rezystancji izolacji elektrycznych alternatywą dla badań okresowych

Ciągła kontrola stanu rezystancji izolacji elektrycznych alternatywą dla badań okresowych

Stan izolacji każdej instalacji elektrycznej wymaga okresowych sprawdzeń. Są one jednak czasochłonne i kosztowne. Zgodnie z zapisami normy PN-EN 60364-6:2016-07, alternatywą pozwalającą ograniczyć te nakłady jest ciągły monitoring prądów różnicowych w sieciach z uziemionym punktem neutralnym (układy TN lub TT) dzięki możliwościom, jakie daje układ RCMS (Residual Current Monitoring System) produkcji firmy SOCOMEC.

Poprawna ocena jakości energii elektrycznej dostarczanej odbiorcom indywidualnym wymaga kontroli poziomu zaburzeń przewodzonych występujących w napięciach i prądach sieci elektroenergetycznych niskiego oraz średniego napięcia. Wymogi dotyczące dopuszczalnych granicznych wartości poszczególnych harmonicznych w napięciu zasilającym po stronie odbiorców indywidualnych zostały określone w normie [1]. Poziomy dopuszczalne emisji harmonicznych prądu dla odbiorników o znamionowym prądzie fazowym > 16 A i < lub = 75 A przyłączonych do publicznej sieci zasilającej niskiego napięcia określono w normie [2].

W przypadku wystąpienia przebiegów odkształconych, czyli niskiej jakości energii elektrycznej, zaburzenia przewodzone pojawiające się w sygnale pierwotnym przekładnika prądowego powodują pogorszenie jego właściwości metrologicznych [3–6]. Ponadto, dla harmonicznych sygnałów zaburzających o częstotliwościach wyższych niż 50 Hz przekładnik charakteryzuje się znacznie gorszymi właściwościami w zakresie dokładności transformacji niż dla sygnałów o częstotliwości sieciowej, dla których jest zaprojektowany [7–8].

Zjawiska powyższe powodują wzrost błędów transformacji indukcyjnych przekładników prądowych dla prądów odkształconych i obniżenie ich dokładności podczas oceny jakości energii elektrycznej lub/i pomiaru wartości skutecznej zaburzeń przewodzonych w sieci elektroenergetycznej.

Przebieg badań laboratoryjnych

Badania laboratoryjne wykonano dla przekładnika prądowego, którego przekładnia wynosiła 5 A/5 A. Był to przekładnik o rdzeniu toroidalnym z taśmy NiFe78 o przekroju S_fe = 0,0005 m², którego średnia droga strumienia w rdzeniu miała wartość 0,486 m. Pomiary przeprowadzono zgodnie z normami [9–10] w układzie pomiarowym przedstawionym na rysunku 1.

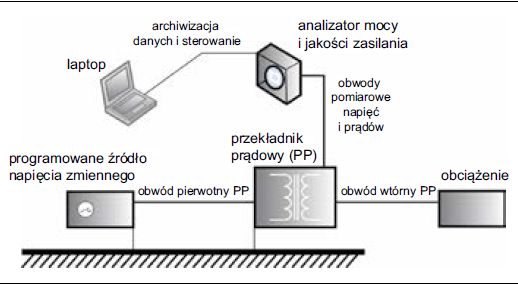

Rys. 1. Schemat układu pomiarowego - rys. M. Kaczmarek

Badanie dokładności transformacji prądu odkształconego przez badany przekładnik prądowy przeprowadzono na podstawie oceny porównawczej wartości harmonicznych prądu po stronie pierwotnej i wtórnej tego przekładnika dla dwóch zdefiniowanych przebiegów odkształconych o częstotliwości podstawowej 50 Hz, wygenerowanych przez programowalne źródło napięcia zmiennego typu 61504 firmy Chroma.

Badania laboratoryjne polegały na rejestracji, za pomocą analizatora mocy i jakości zasilania typu WT1600 firmy Yokogawa, wartości skutecznych harmonicznych napięć i prądów po stronie pierwotnej i wtórnej badanego przekładnika prądowego. Obliczono wartości błędów prądowych dla wszystkich harmonicznych znajdujących się w odkształconych prądach pierwotnych tego przekładnika.

Wyniki pomiarów

Na rysunku 2. przedstawiono przebiegi chwilowe napięć i prądów po stronach pierwotnej i wtórnej badanego przekładnika prądowego dla I analizowanego przypadku.

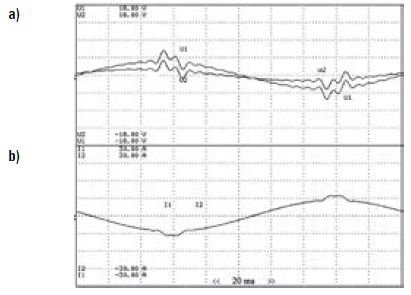

Rys. 2. Przebiegi chwilowe napięć (a) i prądów (b) po stronach pierwotnej i wtórnej przekładnika prądowego dla I analizowanego przypadku - rys. M. Kaczmarek

Zbyt małe różnice przebiegów chwilowych prądów (rys. 2b) nie pozwalają stwierdzić, czy występują niedokładności procesu transformacji. W przypadku napięć zauważalne są różnice ich wartości chwilowych, natomiast kształt napięcia po stronie wtórnej odwzorowuje przebieg napięcia pierwotnego badanego przekładnika prądowego.

Na rysunku 3. przedstawiono wyniki analizy zawartości harmonicznych prądów pierwotnych i wtórnych badanego przekładnika prądowego wykonane dla I zdefiniowanego przebiegu odkształconego prądu (rys. 2b).

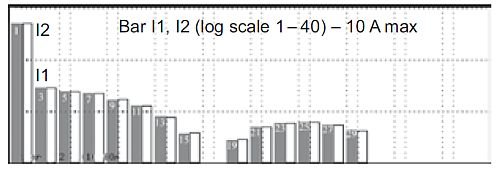

Rys. 3. Harmoniczne prądów pierwotnego i wtórnego dla I przebiegu odkształconego - rys. M. Kaczmarek

Analiza zawartości harmonicznych prądów wskazuje na niewielkie niedokładności w transformacji prądu przez badany przekładnik prądowy. W celu dokładnej oceny wyznaczono procentowy błąd transformacji poszczególnych harmonicznych prądu określony na podstawie zależności:

Wzór 1

gdzie:

I₂(h) – wartość skuteczna harmonicznej po transformacji przez przekładnik,

I₁(h) – wartość skuteczna harmonicznej przed transformacją przez przekładnik prądowy.

Wyniki obliczeń błędów transformacji poszczególnych harmonicznych prądu oraz ich procentowe wartości po stronach pierwotnej i wtórnej przekładnika prądowego przedstawiono w tabeli 1. Pozostałe harmoniczne mają zbyt małe wartości, żeby poprawnie ocenić dokładność transformacji.

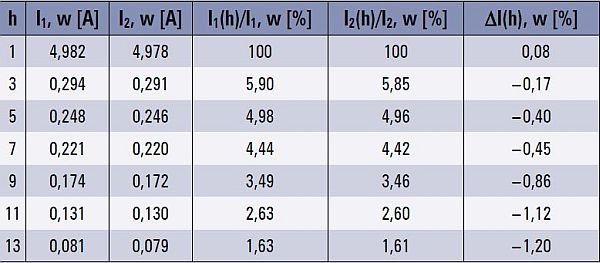

Tab. 1. Wyniki obliczeń błędów transformacji poszczególnych harmonicznych prądu oraz ich procentowe wartości po stronach pierwotnej i wtórnej badanego przekładnika prądowego

Wyniki przedstawione w tabeli 1. pozwalają stwierdzić, że wartości poszczególnych harmonicznych prądu wtórnego są mniejsze niż wartości tych harmonicznych w prądzie pierwotnym badanego przekładnika.

Ze względu na mniejszy udział wyższych harmonicznych w stosunku do harmonicznej podstawowej po stronie wtórnej odkształcenie prądu, po stronie wtórnej jest mniejsze niż odkształcenie prądu pierwotnego. Powoduje to zafałszowanie pomiaru podczas oceny jakości energii elektrycznej i zaniżenie udziału wyższych harmonicznych w mierzonym prądzie.

Na rysunku 4. przedstawiono wyniki analizy zawartości harmonicznych napięć pierwotnego i wtórnego badanego przekładnika prądowego dla przebiegów z rysunku 2a.

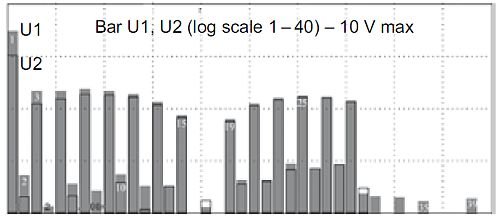

Rys. 4. Harmoniczne napięć pierwotnych i wtórnych przekładnika prądowego dla I przebiegu odkształconego - rys. M. Kaczmarek

Analiza zawartości harmonicznych napięć pierwotnego i wtórnego badanego przekładnika prądowego pozwala stwierdzić, że wartości skuteczne poszczególnych harmonicznych napięcia po transformacji przez przekładnik prądowy są zdecydowanie różne.

Rysunek 5. przedstawia przebiegi chwilowe napięć i prądów po stronach pierwotnej i wtórnej badanego przekładnika prądowego dla II zdefiniowanego przebiegu odkształconego.

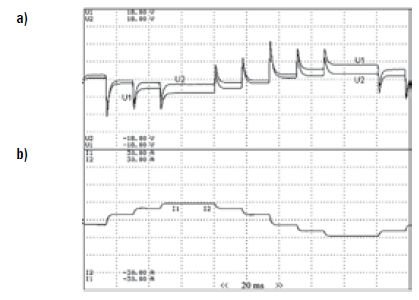

Rys. 5. Przebiegi chwilowe napięć (a) i prądów (b) po stronach pierwotnej i wtórnej przekładnika prądowego dla II przebiegu odkształconego - rys. M. Kaczmarek

W przypadku przedstawionym na rysunku 5. zadany prąd pierwotny charakteryzuje się większym udziałem i zwiększonymi wartościami harmonicznych wyższego stopnia (powyżej 30.) występującymi w zadanym prądzie.

Wyniki pomiarów wartości skutecznych poszczególnych harmonicznych prądów pierwotnych i wtórnych badanego przekładnika dla tego przypadku przedstawiono na rysunku 6.

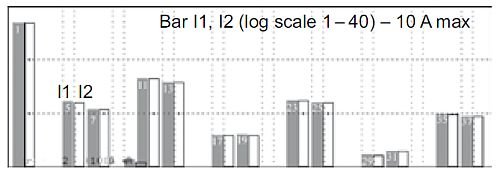

Rys. 6. Harmoniczne prądów pierwotnego i wtórnego przekładnika prądowego dla II przebiegu odkształconego - rys. M. Kaczmarek

Analiza graficzna zawartości harmonicznych prądów pierwotnych i wtórnych (rys. 6.) również nie umożliwia określenia dokładności transformacji tego przebiegu. Wynika to z małych różnic wartości skutecznych wyższych harmonicznych badanych prądów.

Ocenę dokładności transformacji przebiegu odkształconego wykonano poprzez wyznaczenie błędów transformacji poszczególnych harmonicznych prądu pierwotnego (tab. 2.).

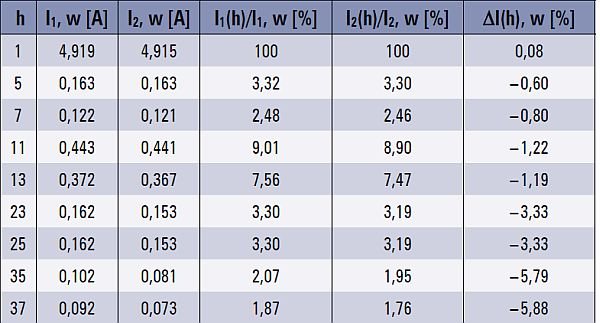

Tab. 2. Wartości harmonicznych prądów pierwotnego i wtórnego dla II przebiegu odkształconego

Analiza wyników przedstawionych w tabeli 2. potwierdza wnioski, że poszczególne harmoniczne prądu wtórnego są mniejsze niż odpowiednie harmoniczne w prądzie pierwotnym. W badanym przypadku również zauważalna jest zmiana wartości bezwzględnej błędu prądowego dla transformacji wyższych harmonicznych odkształconego prądu.

Wysoki błąd transformacji wyższych harmonicznych odkształconego prądu powoduje wysoki błąd wyznaczania parametrów jakościowych prądu, np. współczynnika zawartości k-tej harmonicznej czy współczynnika zawartości wyższych harmonicznych (THD) oraz współczynnika kształtu.

Ponadto, wzrost częstotliwości poszczególnych harmonicznych zaburzeń przewodzonych (przy zachowaniu stałego ich udziału w stosunku do harmonicznej podstawowej), występujących w transformowanym przez przekładnik prądzie, powoduje wzrost ich błędów transformacji i prowadzi do wzrostu błędu transformacji całego przebiegu odkształconego (tab. 2.).

Na rysunku 7. przedstawiono wyniki analiz zawartości harmonicznych napięć pierwotnego i wtórnego badanego przekładnika prądowego dla II odkształconego przebiegu odkształconego wykorzystywanego podczas badań wierności transformacji.

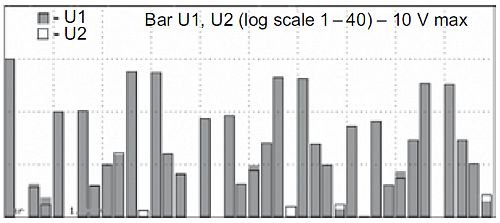

Rys. 7. Harmoniczne napięć pierwotnego i wtórnego przekładnika prądowego dla II przebiegu odkształconego - rys. M. Kaczmarek

Wyniki przedstawione na rysunku 7. pozwalają stwierdzić, że kształt przebiegu chwilowego napięcia po transformacji przez badany przekładnik prądowy, w tym przypadku także nie jest zachowany, nie do tego oczywiście służy przekładnik prądowy.

Ponadto, w napięciu wtórnym pojawiają się harmoniczne o znacznych wartościach i innego rzędu niż w napięciu pierwotnym. Należy zatem stwierdzić, że odkształcenie napięcia wtórnego w przypadku II przebiegu prądu jest większe niż dla I przebiegu.

Wnioski

Analiza zawartości harmonicznych prądów pierwotnego i wtórnego przekładnika prądowego oraz wyznaczenie błędów prądowych transformacji harmonicznych dla odkształconego prądu umożliwia ocenę dokładności transformacji prądu odkształconego przez badany przekładnik prądowy oraz pozwala na określenie jego dokładności podczas wyznaczania współczynników służących do określania jakości energii elektrycznej.

Zaburzenia przewodzone pojawiające się w sygnale pierwotnym przekładnika prądowego powodują pogorszenie jego właściwości metrologicznych i obniżenie dokładności transformacji przebiegu odkształconego oraz zmniejszenie jego dokładności podczas oceny jakości energii elektrycznej.

Błąd transformacji odkształconego prądu przez badany przekładnik prądowy z rdzeniem toroidalnym wykonanym z permaloju NiFe78 jest tym większy, im wyższy jest udział wyższych harmonicznych w transformowanym prądzie pierwotnym. Powoduje to dodatkowy wzrost błędów podczas oceny jakości energii elektrycznej.

W badanym przypadku wzrost częstotliwości harmonicznej sygnału zaburzającego występującej w transformowanym przez badany przekładnik prądzie (przy zachowaniu stałego udziału np. 5% wartości skutecznej prądu pierwotnego) prowadzi wprost do wzrostu błędu prądowego transformacji harmonicznej.

Dla poszczególnej harmonicznej występującej w transformowanym przez indukcyjny przekładnik prądowy przebiegu następuje wzrost błędu transformacji w przypadku wzrostu udziału pozostałych harmonicznych zaburzeń przewodzonych.

Największa zmiana błędu prądowego przekładnika dla harmonicznej prądu o częstotliwości 50 Hz występuje w przypadku najwyższego udziału zaburzeń przewodzonych w transformowanym prądzie pierwotnym.

Literatura

PN-EN 50160:2010 Parametry napięcia zasilającego w publicznych sieciach elektroenergetycznych.
PN-EN 61000-3-12:2012 Kompatybilność elektromagnetyczna (EMC). Część 3-12: Poziomy dopuszczalne. Poziomy dopuszczalne emisji harmonicznych prądu dla odbiorników o znamionowym prądzie fazowym > 16 A i < lub = 75 A przyłączonych do publicznej sieci zasilającej niskiego napięcia.
M. Kaczmarek, A practical approach to evaluation of accuracy of inductive current transformer for transformation of distorted current higher harmonics, 119(2015), 258–265.
M. Kaczmarek, The source of the inductive current transformers metrological properties deterioration for transformation of distorted currents, Electric Power Systems Research, 107(2014), 45–50.
M. Kaczmarek, Estimation of the Inductive Current Transformer Derating Conditions for Distorted Currents, Bulletin of the Polish Academy of Sciences – Technical Sciences, 2(2014), 363–366.
R. Nowicz, M. Kaczmarek, Wymagania normalizacyjne dla przekładników małej mocy dotyczące dokładności transformacji wyższych harmonicznych oraz sygnałów sinusoidalnych wyższych częstotliwości, Pomiary Automatyka Kontrola, vol. 60, 3(2014), s. 183–187.
M. Kaczmarek, Wide frequency operation of the inductive current transformer with Ni80Fe20 toroidal core, Electric Power Components and Systems, 10(2014), 1087–1094.
M. Kaczmarek, Właściwości metrologiczne przekładnika prądowego wyższych częstotliwości, „Przegląd Elektrotechniczny”, 3(2014), s. 132–135. ISSN: 0033-2097.
PN-EN 61000-4-7:2007 Kompatybilność elektromagnetyczna (EMC). Część 4–7: Metody badań i pomiarów. Ogólny przewodnik dotyczący pomiarów harmonicznych i interharmonicznych oraz przyrządów pomiarowych, dla sieci zasilających i przyłączonych do nich urządzeń.
PN-EN 61000-4-13:2007 Kompatybilność elektromagnetyczna (EMC). Część 4–13: Metody badań i pomiarów. Harmoniczne i interharmoniczne wraz z sygnałami sieciowymi w przyłączu zasilającym prądu przemiennego. Badania odporności na zaburzenia małej częstotliwości.
