Pomiary skuteczności tłumienia zaburzeń różnicowych i wspólnych

W separacyjnym transformatorze przeciwszumowym

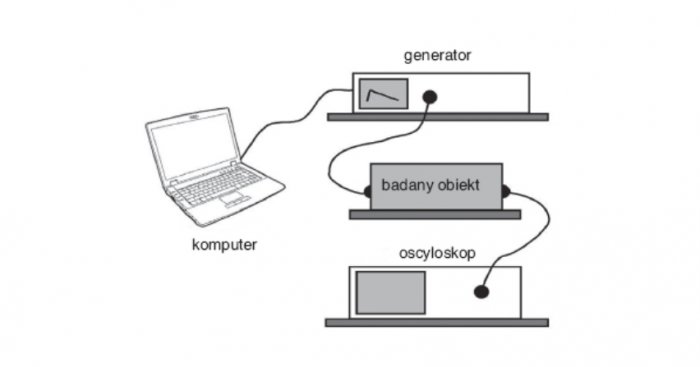

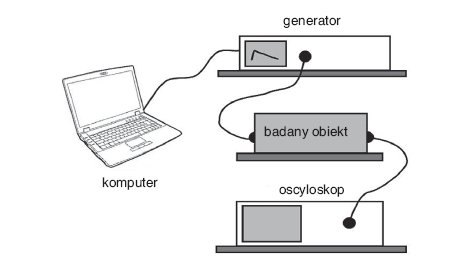

Rys. 1. Układ pomiarowy wykorzystany do badań tłumienia zaburzeń impulsowych
Rys. D. Brodecki i inni

Rys. 1. Układ pomiarowy wykorzystany do badań tłumienia zaburzeń impulsowych


Rys. D. Brodecki i inni

Badany transformator (Noise Protection Transformer) jest urządzeniem przeznaczonym do ochrony przyłączonych urządzeń przed długotrwałymi i impulsowymi przepięciami w sieci zasilającej [1]. W sieciach niskiego napięcia do ochrony przeciwprzepięciowej stosuje się przede wszystkim ograniczniki przepięć, które jednak nie pozwalają na obniżenie przepięcia do poziomu niższego niż 1500 V (ogranicznik SPD Surge Protective Device klasy D) [2], co nie zawsze jest wystarczające.

Zobacz także

Przemienniki częstotliwości jako źródła zaburzeń napięcia w nieuziemionych sieciach zasilania IT

Przemienniki częstotliwości jako źródła zaburzeń napięcia w nieuziemionych sieciach zasilania IT Przemienniki częstotliwości jako źródła zaburzeń napięcia w nieuziemionych sieciach zasilania IT

W artykule analizowany jest wpływ napędów z niskonapięciowymi przemiennikami częstotliwości dużych mocy zasilanych z sieci nieuziemionych, typu IT, na napięcie zasilania. Prądy upływu, które płyną przez...

W artykule analizowany jest wpływ napędów z niskonapięciowymi przemiennikami częstotliwości dużych mocy zasilanych z sieci nieuziemionych, typu IT, na napięcie zasilania. Prądy upływu, które płyną przez doziemne pojemności pasożytnicze, powodują zaburzenia fazowych napięć zasilających. Negatywne skutki prądów upływu wzrastają w przemiennikach dużych mocy z długimi kablami silnikowymi. Autor wykazał, że stosując pojemnościowy filtr EMC (ang. ElectroMagnetic Capability) na zasilaniu przemiennika częstotliwości...

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia...

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia są często znacząco różne od wartości otrzymanych na podstawie obliczeń. Mają na to wpływ czynniki związane z zastosowaną metodą pomiarową (sposób uziemienia na czas pomiarów punktu neutralnego transformatora zasilającego), a także konfiguracja samej sieci IT, w której wykonujemy pomiary, oraz...

Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.)

Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.) Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.)

Od kilku lat obserwuje się w wielu krajach niepokojące zjawiska oddziaływania magnesu na liczniki energii elektrycznej i takich mediów jak gaz lub woda. Wynika to z faktu wzrostu dostępności do magnesów...

Od kilku lat obserwuje się w wielu krajach niepokojące zjawiska oddziaływania magnesu na liczniki energii elektrycznej i takich mediów jak gaz lub woda. Wynika to z faktu wzrostu dostępności do magnesów neodymowych, charakteryzujących się niezwykle dużymi gęstościami energii, a obecnie – także stosunkowo niską ceną. Działania takie uznawane są za całkowicie niedopuszczalne, gdyż niezwykle duże natężenie pola magnetycznego w najbliższym otoczeniu takiego magnesu może wywoływać zakłócenia pracy urządzeń...

Streszczenie

W artykule przedstawiono i omówiono wyniki pomiarów dotyczące przenoszenia zaburzeń impulsowych przez separacyjny transformator przeciwszumowy. Wykonane analizy wskazują, że badany transformator skutecznie tłumi zaburzenia impulsowe typu SURGE i BURST.

Abstract

Measurement of the effectiveness of the attenuation of differential and common mode SURGE and BURST transients by the Noise Protection Transformer

In the paper the laboratory studies on the transformation of the differential and common mode impulse conducted disturbances by the Noise Protection Transformer are presented and discussed. The results of measurements confirmed that tested transformer effectively attenuates SURGE and BURST transients.

Zatem, w przypadku zabezpieczenia urządzeń mniej odpornych na przepięcia, istnieje konieczność zastosowania dodatkowej ochrony w postaci np. transformatora przeciwprzepięciowego. Potrzeba przeprowadzenia badań dotyczących tłumienia impulsowych zaburzeń przewodzonych przez badany transformator była uwarunkowana brakiem szczegółowej dokumentacji technicznej tego urządzenia. Nie określono dla składowych wspólnej i różnicowej granicznych wartości częstotliwości/czasów narastania sinusoidalnych/impulsowych zaburzeń przewodzonych, co nie pozwala na zapewnienia efektywnej ochrony zabezpieczanych urządzeń elektrycznych.

W artykule przedstawiono metodykę badań, układy pomiarowe i wyniki badań. Określono poszczególne warunki ochrony zapewnianej przez badane urządzenie dla możliwych kombinacji sprzężeń impulsowych zaburzeń różnicowych DM i wspólnych CM po stronach pierwotnej i wtórnej badanego transforma­tora.

Opis układu pomiarowego do badań zaburzeń impulsowych

Do wygenerowania impulsów pomiarowych wykorzystano generator BEST PLUS firmy SCHAFFNER sterowany zewnętrznym komputerem. Generator ten potrafi wytworzyć m.in. pojedyncze impulsy typu SURGE dodawane do przebiegów zasilania sieciowego oraz pakiety szybkich impulsów typu BURST [3]. Przez odpowiednie ustawienie konfiguracji generatora i oscyloskopu można zarejestrować pojedyncze przebiegi impulsowe. Impuls typu SURGE wytworzony przez to urządzenie charakteryzuje się m.in. czasem narastania czoła – 1,2 ms.

Natomiast impuls typu BURST charakteryzuje się czasem narastania czoła – 5 ns. Wartość szczytowa obu impulsów została ustawiona w badaniach na 1 kV. W pomiarach wykorzystano oscyloskop cyfrowy firmy YOKOGAWA typ DLM2024 o zakresie częstotliwości do 200 MHz. Sygnały mikrosekundowe (typu SURGE) oraz sygnały nanosekundowe (typu BURST) mierzono przy częstotliwości próbkowania 25 MS/s. Układ pomiarowy przedstawiony został na rysunku 1.

W układzie tym wykonano badania w dwóch konfiguracjach badanego obiektu:

  1. sprzężenie DM-dm – dla sygnałów różnicowych (rys. 2.),

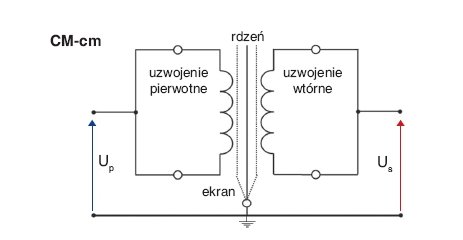

  2. sprzężenie CM-cm – dla sygnałów wspólnych (rys. 3.).

Powyższe schematy zostały uproszczone, przedstawiają jedynie istotne punkty pomiarowe i nie uwzględniają wewnętrznych – niedostępnych elementów (np. kondensatora odkłócającego) i ich łączenia. Wyniki pomiarów sygnałów różni­cowych dla sprzężenia DM‑dm przedstawione są na rysunkach 4a, 4b i 5.

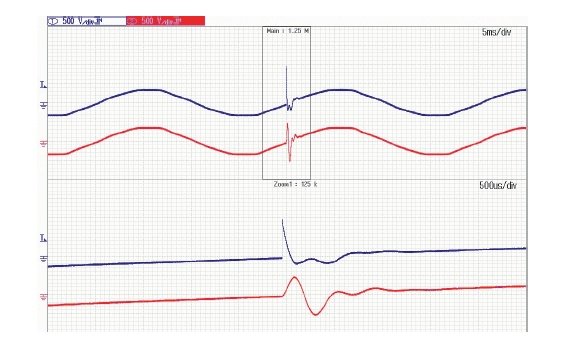

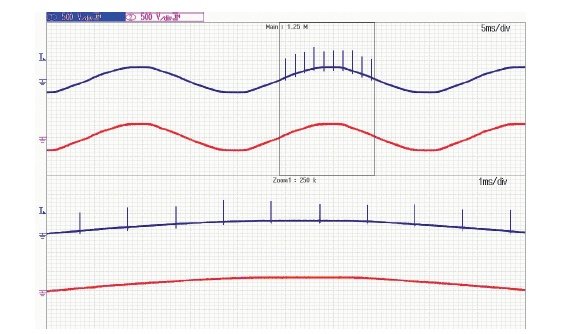

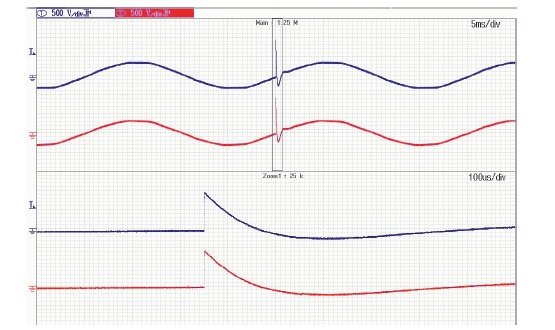

W przypadku przy uziemionym zacisku N (rys. 4a) sygnały impulsowe typu SURGE pojawiają się praktycznie w niezmienionej formie po stronie „odseparowanego” odbiornika. Dodatkowo wykonano pomiary w warunkach przy braku uziemienia przewodu neutralnego (rys. 4b) – wówczas zaobserwowano oscylacje – czego powodem może być wpływ odkłócającego kondensatora zainstalowanego na zaciskach wtórnych.

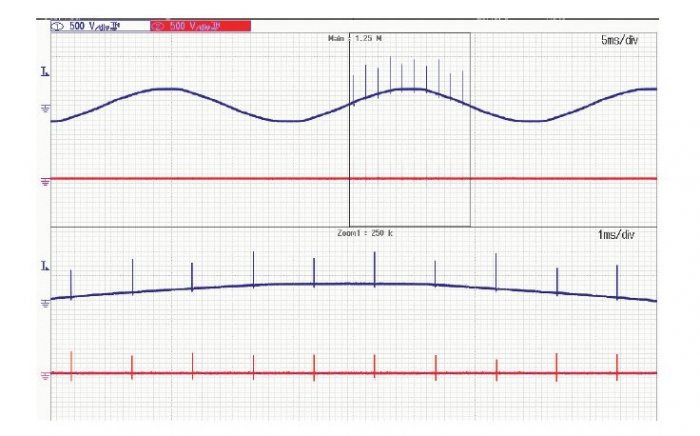

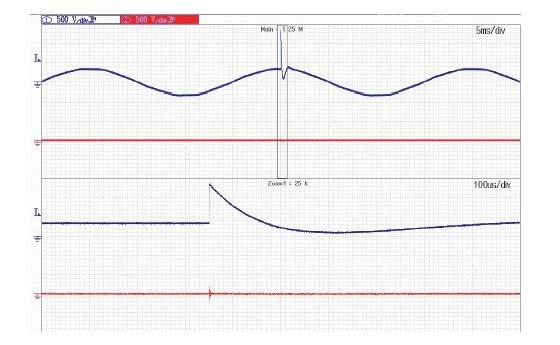

Wyniki pomiarów sygnałów wspólnych dla sprzężenia CM-cm przedstawione są na rysunkach 6. i 7.

W przypadku sygnałów wspólnych wbudowany kondensator na zaciskach wtórnych – nie odgrywa znaczącej roli z uwagi na rodzaj sprzężenia. Na drodze sygnałów wspólnych pojawiają się szeregowe pojemności sprzęgające uzwojenie pierwotne, uzwojenie wtórne, rdzeń i ekran [4, 5]. W tym przypadku „wolniejsze” impulsy SURGE zostają mocniej stłumione, zaś „szybsze” impulsy BURST ulegają niewielkim tłumieniom i mogą pojawić się na „odseparowanym” odbiorniku stwarzając dla niego zagrożenie.

Wnioski

Rezultaty pomiarów potwierdzają skuteczność badanego transformatora w tłumieniu najbardziej popularnych zaburzeń impulsowych typu SURGE (symulującymi wyładowania piorunowe) dla sprzężeń sygnałów wspólnych CM-cm dzięki zastosowaniu ekranu między uzwojeniami transformatora. Podobnie jest z zaburzeniami typu BURST (symulującymi zakłócenia wytwarzane przez indukcyjnie obciążone przełączniki elektromechaniczne) w przypadku sprzężeń sygnałów różnicowych DM-dm, w których duża skuteczność tłumienia zaburzeń wynika z zastosowania kondensatora odkłócającego włączonego między zaciski uzwojenia wtórnego.

Literatura

  1. Rätt Kraftförsörjning (Szwecja), Noise Protection Transformer type RDS, dokumentacja produktu.
  2. A. Sowa, Urządzenia do ograniczania przepięć typu 1 w instalacji elektrycznej w obiekcie budowlanym, www.ochrona.net.pl, 2006.
  3. M. Kaczmarek, A. Piotrowski, D. Brodecki, Wpływ zaburzeń elektrycznych na funkcjonowanie mikrokontrolera DSP i transmisję danych w standardzie EIA232, Przegląd Elektrotechniczny, 3 (2010), 126-128.
  4. M. Kaczmarek, D. Brodecki, Influence of the capacity between windings of the voltage transformer on transfer of voltage surges, Proceedings of the International Colloquium Transformer Research and Asset Management, Cavtat 2009, s. 10, DIG_025760.
  5. A. Charoy, Zakłócenia w urządzeniach elektronicznych: zasady i porady instalacyjne, tom 3, Ekrany, filtry, kable i przewody ekranowane; Warszawa: WNT, 2000.
