Pomiary rezystancji – teoria i zastosowania (część 2.)

Metody cyfrowe

dr inż. Stanisław Piskorski , dr inż. Karol Kuczyński | elektro.info 7-8/2008 | 2008-08-20

Zasada pomiaru rezystancji metodą przetwarzania R/U

S. Piskorski, K. Kuczyński

Cyfrowe metody pomiarowe mogą być zastosowane do pomiaru niemal wszystkich wielkości fizycznych zarówno elektrycznych, jak i nieelektrycznych. W cyfrowych pomiarach oporności najczęściej stosuje się jedną z trzech metod pomiarów: przetwarzania oporności na proporcjonalną wartość napięcia, przetwarzania oporności na proporcjonalną wartość czasu lub częstotliwości albo metodę mostkową. W drugiej części artykułu poświęconego pomiarom rezystancji przybliżymy każdą z tych metod oraz przyjrzymy się rodzajom pomiarów rezystancji (izolacji, przewodów ochronnych i uziomów).

Zobacz także

mgr inż. Grzegorz Loska Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia są często znacząco różne od wartości otrzymanych na podstawie obliczeń. Mają na to wpływ czynniki związane z zastosowaną metodą pomiarową (sposób uziemienia na czas pomiarów punktu neutralnego transformatora zasilającego), a także konfiguracja samej sieci IT, w której wykonujemy pomiary, oraz...

mgr inż. Roman Domański Metody pomiaru rezystancji uziemienia (część 2.)

Metody pomiaru rezystancji uziemienia (część 2.)

Opisane w pierwszej części artykułu („elektro.info” 11/2025) założenia teoretyczne znajdują swoje odzwierciedlenie w szeregu praktycznych metod pomiarowych, zaimplementowanych w nowoczesnych przyrządach. Wybór odpowiedniej metody zależy od rodzaju i rozległości badanego systemu uziemiającego oraz warunków terenowych.

mgr inż. Roman Domański Metody pomiaru rezystancji uziemienia (część 1.): rodzaje, zastosowania oraz cechy charakterystyczne

Metody pomiaru rezystancji uziemienia (część 1.): rodzaje, zastosowania oraz cechy charakterystyczne

Prawidłowo zaprojektowany i wykonany system uziemiający stanowi fundamentalny element zapewnienia bezpieczeństwa oraz niezawodności funkcjonowania instalacji i urządzeń elektrycznych. Jego skuteczność jest weryfikowana poprzez okresowe pomiary rezystancji uziemienia, które pozwalają na ocenę poziomu ochrony przeciwporażeniowej, ochrony odgromowej i przepięciowej. Zgodność z wymaganiami technicznymi norm jest kluczowa dla bezpiecznej eksploatacji obiektów budowlanych. Pomimo obligatoryjnego charakteru...

Przetwarzanie oporności na proporcjonalną wartość napięcia

Pomiar napięcia następuje za pomocą woltomierza cyfrowego. Zasada przetwarzania rezystancji na napięcie (R/U) polega na bezpośrednim wykorzystaniu prawa Ohma. Oznacza to, że mierzony jest spadek napięcia na nieznanej rezystancji, wymuszony przepływem prądu o dokładnie znanej wartości (rys. 1.).

Użycie źródeł prądowych do pomiaru rezystancji wiąże się z kilkoma problemami. Przede wszystkim współpracujący z przetwornikiem R/U woltomierz musi, w celu zapewnienia dostatecznej dokładności, mieć rezystancję większą o kilka rzędów wielkości. Największą rezystancję wejściową woltomierze mają na podstawowym, najniższym zakresie pomiarowym. Wyznacza to jednoznacznie prąd źródła, który dla dużych rezystancji R_x musi być bardzo mały. Na przykład, dla R_x=10 MΩ i U_we=100 mV, I_x=10 nA. Uzyskanie tak małych, stabilnych prądów jest już poważnym problemem. Dlatego też stosowana jest także inna odmiana tej metody z zastosowaniem wzmacniacza operacyjnego.

Metoda przetwarzania oporności na napięcie sprowadza się w wyniku końcowym do cyfrowego pomiaru napięcia, przy czym około 90% całego układu zaangażowane jest właśnie przy pomiarze napięcia. Dlatego też tę metodę reprezentują przyrządy kombinowane przez zastosowanie dodatkowego dzielnika i elementów manipulacyjnych.

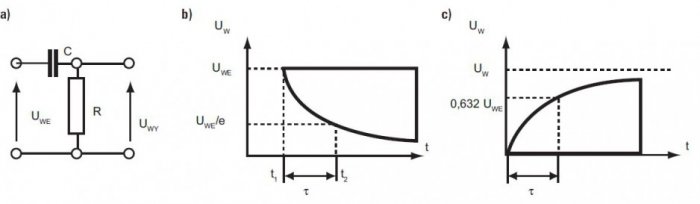

Przetwarzanie oporności na proporcjonalną wartość czasu lub częstotliwości

Wielkości te są mierzone za pomocą miernika cyfrowego. Przetwarzanie oporności na czas odbywa się poprzez wykorzystanie stanów nieustalonych występujących w obwodzie RC przy ładowaniu lub rozładowywaniu kondensatora (rys. 2.). Zwykle w praktyce wykorzystuje się przebiegi zachodzące przy rozładowywaniu kondensatora C przez opornik R, które mają charakter wykładniczy. Kondensator naładowany do potencjału UWE rozpoczyna rozładowywanie się w momencie t₁ i po upływie czasu τ=t₂ – t₁ potencjał na kondensatorze spadnie do wartości UWY=0,368 UWE, zgodnie z przebiegiem wykładniczym:

Wzór 1

a więc dla:

Wzór 2

otrzymuje przedział czasowy τ równy:

Wzór 3

Przedział ten mierzy się za pomocą czasomierza cyfrowego.

Jeśli przyjmiemy za wzorcową wartość pojemności C, to przedział czasowy będzie proporcjonalny do mierzonej wartości R. W przypadku wykorzystania przebiegu ładowania mierzony jest czas, jaki upłynie od momentu rozpoczęcia ładowania do momentu osiągnięcia przez potencjał na kondensatorze wartości 0,632U_WE. Nie spotyka się rozwiązań przyrządów pracujących tą metodą, służących wyłącznie do pomiaru oporności. Wynika to zarówno z łatwości przystosowania takiego przyrządu do pomiaru innych wielkości (napięcie, czas, częstotliwość), jak również z ograniczonej niepewności u=(0,1÷0,5)% pomiaru, jaką można uzyskać.

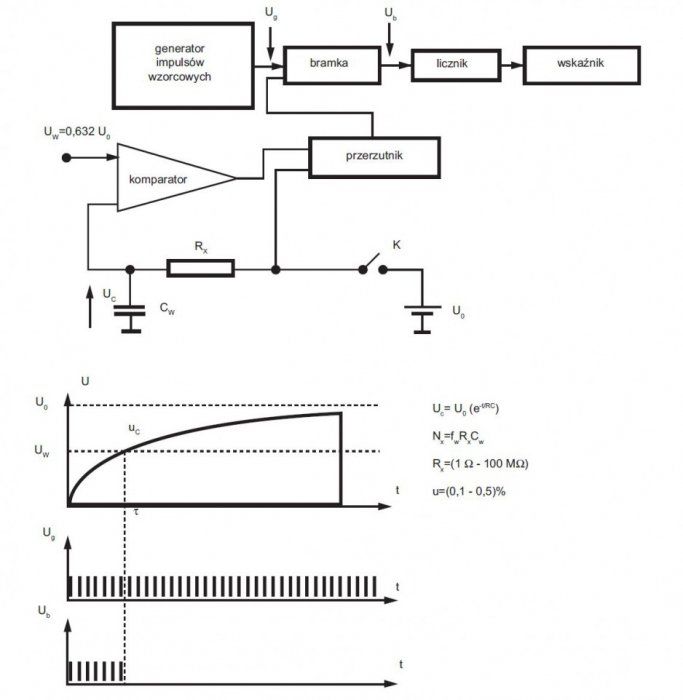

Schemat blokowy miernika do pomiaru rezystancji metodą przetwarzania rezystancji na czas przedstawiono na rysunku 3. Po zwarciu klucza K następuje ładowanie kondensatora wzorcowego C_w ze źródła U₀ przez rezystor badany R_x. Równocześnie przerzutnik otwiera bramkę, która transmituje impulsy z generatora impulsów wzorcowych do licznika. Sytuacja ta trwa do chwili, kiedy napięcie na kondensatorze C_w osiągnie wartość równą 0,632 U₀. Wtedy komparator zmienia stan przerzutnika, który blokuje bramkę transmitującą impulsy do licznika. Liczba impulsów zliczonych przez licznik w czasie ładowania kondensatora jest proporcjonalna do wartości rezystancji rezystora badanego R_x.

Metoda mostkowa

W tej metodzie zachodzi automatyczne równoważenie mostka. Zasada pomiaru jest taka sama jak w mostkach równoważonych ręcznie. Najpierw następuje ustalenie zakresu od największego do najmniejszego, następnie włączane są dekady, także od wartości największych do najmniejszych. Z ustawieniem zakresu zsynchronizowane jest ustawienie opornika ograniczającego napięcia mostka. Pełne zrównoważenie w granicach błędu wynikającego ze zdolności rozdzielczej układu, jest określone przez detektor zera. Wynik pomiaru jest podawany za pośrednictwem bloku pamięci i dekodera do urządzenia wyświetlającego.

Znamienną cechą mostków cyfrowych jest duża szybkość działania. Czas równoważenia i wyświetlania wyniku jest rzędu 1 s. Drugą bardzo cenną właściwością jest możliwość rejestracji wyniku pomiaru za pomocą przyłączonej do przyrządu drukarki. Predestynuje to mostki cyfrowe do zastosowań przy pomiarach masowych, przy których prędkość pomiaru jest bardzo ważna.

Niepewność pomiaru zależy od liczby dekad. Przy czterech dekadach niepewność pomiaru wynosi ±(0,01% +1 znak ostatniej dekady). Ponieważ istnieją znaczne trudności w wykorzystaniu elementów mostka do pomiaru innych wielkości, przyrządy pracujące tą metodą są z reguły produkowane jako omomierze cyfrowe, łącznie z możliwością pomiaru odchyleń od zadanej wartości, przedstawionych w procentach.

Możliwość pomiaru tylko jednej wielkości przy dość wysokiej cenie przyrządu o znacznym stopniu skomplikowania spowodowała, że produkcja automatycznych mostków rezystancji podjęta została tylko przez nieliczne firmy i jest dosyć znikoma. Przyczyn należy się dopatrywać w szybkich postępach w dziedzinie woltomierzy cyfrowych, które mogą być łatwo przystosowane do pomiaru rezystancji i pracować jako omomierze.

Rezystancja izolacji (PN-EN 61557-2)

Ochroną podstawową w eksploatacji instalacji elektrycznej jest ochrona przed dotykiem bezpośrednim. Czynnikiem określającym jej skuteczność jest rezystancja izolacji zarówno pomiędzy otoczeniem zewnętrznym (części przewodzące), jak i między elementami instalacji elektrycznej. Rezystancja izolacji pomiędzy instalacją a otoczeniem jest istotna ze względu na możliwość porażenia prądem elektrycznym, zaś pomiar rezystancji pomiędzy elementami samej instalacji jest ważny ze względu na występujące zwarcia lub prądy upływu [7].

Pomiary rezystancji izolacji wykonuje się przed pierwszym podłączeniem instalacji elektrycznej do sieci. W czasie eksploatacji, zgodnie z Prawem budowlanym, pomiary wykonuje się nie rzadziej niż raz na 5 lat. Wszystkie wyłączniki powinny być włączone, a obciążenia odłączone w celu sprawdzenia całej instalacji, bez wpływu obciążenia na wyniki pomiarów [7].

Pomiary odbywają się przy zastosowaniu metody napięciowo-prądowej. Rezystancja izolacji wyznaczona jest z zależności:

Wzór 4

gdzie:

U_t – napięcie wskazywane przez woltomierz V, w [V],

I – prąd płynący przez rezystancję izolacji R_i ze źródła napięcia stałego U_t, w [A].

Natężenie prądu płynącego przy znamionowym napięciu zasilania zgodnie z normą PN-EN 61557-2 powinno wynosić przynajmniej 1 mA. Wartości napięcia pomiarowego zależą od znamionowego napięcia sprawdzanej instalacji. Minimalne wartości rezystancji izolacji i wymagane napięcia probiercze podane są w tabeli 1.

Pomiar rezystancji przewodów ochronnych

Pomiar rezystancji przewodów ochronnych polega na przeprowadzeniu pomiaru rezystancji R między każdą częścią przewodzącą dostępną a najbliższym punktem głównego przewodu wyrównawczego, który ma zachowaną ciągłość z uziomem. Według PN-IEC 60364-6-61 pomierzona rezystancja R powinna spełniać następujący warunek:

Wzór 5

gdzie:

U_ST – spodziewane napięcie dotykowe podane w tabeli 2., określone na podstawie IEC 479-1, w [V],

I_a – prąd zapewniający samoczynne zadziałanie urządzenia ochronnego w wymaganym czasie 0,2; 0,4 lub 5 s, w [A].

Warunek ten nie dotyczy połączeń wyrównawczych dodatkowych (miejscowych) [6].

Dla połączeń wyrównawczych dodatkowych oraz we wszystkich przypadkach budzących wątpliwość co do wartości napięcia dopuszczalnego długotrwale, należy sprawdzać, czy rezystancja połączeń wyrównawczych R_PE między częściami przewodzącymi jednocześnie dostępnymi, spełnia warunek (5):

Wzór 6

gdzie:

U_L – dopuszczalne długotrwale napięcie dotyku: 50 V – warunki normalne, 25 V – warunki o zwiększonym niebezpieczeństwie porażenia, np. plac budowy, w [V],

I_a – prąd zapewniający samoczynne zadziałanie urządzenia ochronnego w wymaganym czasie, zgodnie z PN-IEC 60364-4-41, w [A].

Normy DIN/VDE zalecają układ pomiarowy (rys. 4.) zasilany z obcego źródła o napięciu przemiennym do 24 V – metoda techniczna. Rezystancje połączeń ochronnych obliczamy ze wzoru [6]. Pomiar rezystancji przewodów można również wykonać przy użyciu mostków Wheatstone’a lub Thomsona albo z wykorzystaniem miernika do pomiaru małych rezystancji:

Wzór 7

gdzie:

U₁ – napięcie w stanie bezprądowym, w [V],

U₂ – napięcie pod obciążeniem, w [V],

I – prąd obciążenia, w [A],

R_L – rezystancja przewodów pomiarowych, w [Ω],

T – transformator zasilający 150 VA,

P – potencjometr regulacyjny,

SW – szyna wyrównawcza.

Pomiar rezystancji uziomu (PN-EN 61557-5)

Uziemienie jest jednym z kilku środków zabezpieczających ludzi przed porażeniem prądem elektrycznym. Wartość rezystancji uziomu zależy od pola powierzchni uziomu oraz rezystywności gruntu.

Pomiar rezystancji uziemienia uziomu powinien być wykonany odpowiednią metodą techniczną lub kompensacyjną. Rezystancję uziemień mierzy się prądem przemiennym. Nie można wykonywaćpomiarów rezystancji uziemień prądem stałym, gdyż siły elektromotoryczne powstające na stykach metal – elektrolit powodują błędy pomiarów oraz ze względu na elektrolityczny charakter przewodności gruntu. Najczęściej do pomiaru rezystancji uziemienia uziomu używany jest induktorowy miernik do pomiaru uziemień IMU, oparty na metodzie kompensacyjnej. Prąd dopływający do uziomu rozpływa się w gruncie promieniście na wszystkie strony. Gęstość prądu jest największa koło uziomu i powoduje powstanie lejowatej krzywej potencjału, której kształt jest zależny od rezystywności gruntu [7].

W metodzie technicznej pomiaru rezystancji uziemienia uziomu:

obwód prądowy układu pomiarowego tworzą: obwód wtórny transformatora, amperomierz, uziom badany X, ziemia i uziom pomocniczy (prądowy) P,
obwód napięciowy układu pomiarowego tworzą: woltomierz i sonda pomiarowa napięciowa S.

Do poprawnego wykonania pomiaru rezystancji uziemienia wymagane są: mierniki o wysokiej dokładności, woltomierz o dużej rezystancji rzędu 1000 Ω/V oraz amperomierz o zakresie pomiarowym większym od spodziewanego prądu. Rezystancja sondy nie powinna przekraczać 300 Ω. Odległości między uziomem X a sondą pomiarową S i uziomem pomocniczym P muszą być takie, by sonda była w przestrzeni o potencjale zerowym (ziemia odniesienia). Wartość rezystancji uziomu oblicza się ze wzoru:

Wzór 8

Metoda techniczna pomiaru rezystancji uziemienia nadaje się do pomiaru małych rezystancji w granicach 0,01 - 1 Ω. Wadami metody technicznej są:

konieczność stosowania pomocniczych źródeł zasilania,
na wynik pomiaru mogą mieć wpływ prądy błądzące,
niemożliwość bezpośredniego odczytu mierzonej rezystancji.

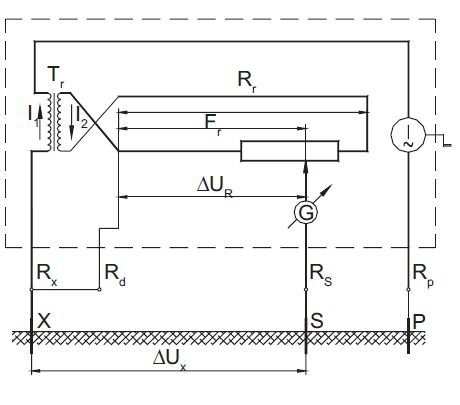

Metoda kompensacyjna stosowana jest do pomiarów rezystancji uziemień od kilku do kilkuset Ω (rys. 6.). Źródłem prądu przemiennego jest induktor korbkowy z napędem ręcznym. Częstotliwość wytwarzanego napięcia wynosi 65 Hz przy 160 obr./min korbki. Napięcie znamionowe wynosi kilkadziesiąt woltów i nie musi być regulowane. Załącznik C do normy podaje opis sposobu sprawdzenia poprawności przeprowadzania pomiaru rezystancji uziomu przy użyciu dwóch dodatkowych położeń uziomów pomocniczych oraz warunki, które powinny być spełnione (rys. 7.) [7].

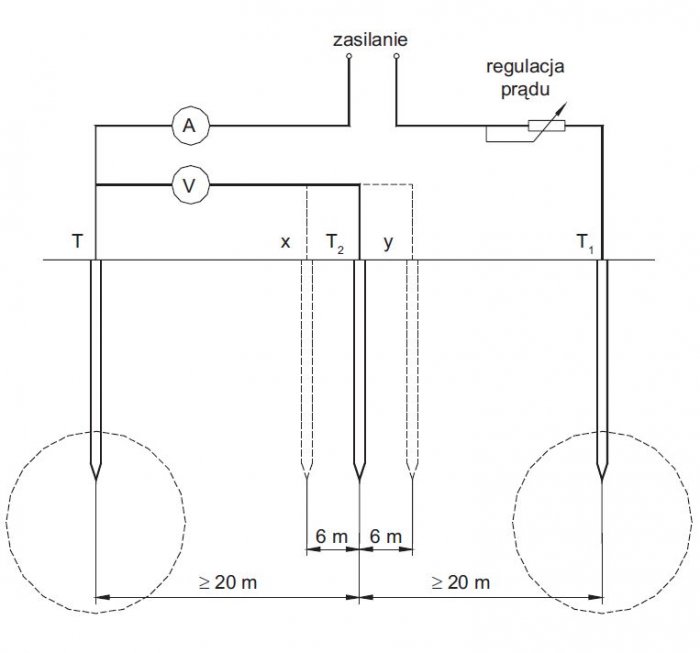

Prąd przemienny o stałej wartości przepływa między uziomem T i uziomem pomocniczym T₁ umieszczonym w takiej odległości (d) od T, że uziomy nie oddziałują na siebie. Drugi uziom pomocniczy T₂, którym może być metalowy pręt wbity w grunt, jest umieszczony w połowie odległości między T i T₁ i umożliwia pomiar spadku napięcia między T i T₂. Rezystancja uziomu to iloraz napięcia między T i T₂ i prądu przepływającego między T i T1, pod warunkiem, że uziomy nie oddziałują na siebie. Dla sprawdzenia, że zmierzona rezystancja jest prawidłowa, należy wykonać dwa dalsze odczyty z przesuniętym uziomem pomocniczym T₂, raz 6 m w kierunku od uziomu T, a drugi raz 6 m do uziomu T₁. Jeżeli rezultaty tych trzech pomiarów są zgodne w granicach błędu pomiaru, to średnią z trzech odczytów przyjmuje się jako rezystancję uziomu T. Jeżeli nie ma takiej zgodności, pomiary należy powtórzyć przy zwiększeniu odległości między T i T₁ lub zmianie kierunku rozstawienia elektrod. Przy pomiarze prądem o częstotliwości sieciowej, rezystancja wewnętrzna zastosowanego woltomierza musi wynosić co najmniej 200 Ω/V. Źródło prądu używane do próby powinno być izolowane od sieci energetycznej (np. przez transformator). Ten sposób sprawdzenia poprawności przeprowadzenia pomiaru rezystancji uziomu można stosować również przy pomiarze rezystancji uziomu metodą kompensacyjną.

Literatura

A. Chwaleba, M. Poniński, A. Siedlecki, Metrologia elektryczna, WNT, Warszawa 2003.
M. Stabrowski, Miernictwo elektryczne. Cyfrowa technika pomiarowa, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 1994.
J. Dusza, G. Gortat, A. Leśniewski, Podstawy miernictwa, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2002.
A. Marcyniuk, Podstawy miernictwa elektrycznego, WPŚ, Katowice 2002.
J. Czajewski, Podstawy metrologii elektrycznej, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2003.
J. Salata, Pomiary parametrów instalacji elektrycznych w teorii i praktyce, Merserwis, Warszawa 2007.
F. Łasak, Wykonywanie pomiarów odbiorczych i okresowych pomiarów ochronnych w instalacjach elektrycznych o napięciu znamionowym do 1 kV, El-Fred, sierpień 2005.
