Pomiary elektryczne w układach niskiego napięcia (część 2.)

Zasilających instalacje klimatyzacji i wentylacji mechanicznej

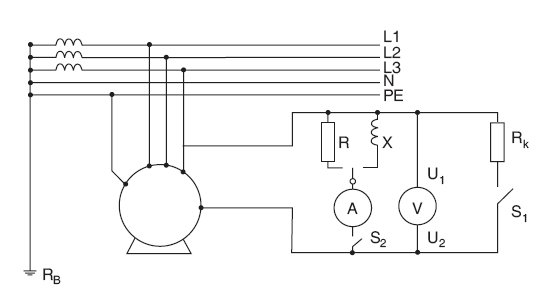

Pomiar pętli zwarciowej metodą spadku napięcia
Rys. K. Kaiser

Pomiar pętli zwarciowej metodą spadku napięcia


Rys. K. Kaiser

Jednym z elementów mających na celu obniżanie ryzyka porażenia prądem elektrycznym są wykonywane pomiary elektryczne. Ogólnie pomiary dzielimy na: pomiary u wytwórcy urządzenia, pomiary pomontażowe, pomiary okresowe.

Zobacz także

mgr inż. Krzysztof Kaiser Pomiary elektryczne w obwodach niskiego napięcia

Pomiary elektryczne w obwodach niskiego napięcia Pomiary elektryczne  w obwodach niskiego napięcia

W artykule omówiono wykonywanie pomiarów elektrycznych w obwodach niskiego napięcia zasilających instalacje klimatyzacji i wentylacji mechanicznej. Jako że instalacje klimatyzacji i wentylacji są zasilane...

W artykule omówiono wykonywanie pomiarów elektrycznych w obwodach niskiego napięcia zasilających instalacje klimatyzacji i wentylacji mechanicznej. Jako że instalacje klimatyzacji i wentylacji są zasilane prądem elektrycznym, należy zadbać o to, aby ich działanie nie stwarzało zagrożenia pożarowego oraz zagrożenia porażenia prądem elektrycznym. W tym celu wykonuje się niezbędne sprawdzenia, próby i pomiary. W praktyce czynności te nazywane są ogólnie „pomiarami elektrycznymi”.

mgr inż. Grzegorz Loska Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia...

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia są często znacząco różne od wartości otrzymanych na podstawie obliczeń. Mają na to wpływ czynniki związane z zastosowaną metodą pomiarową (sposób uziemienia na czas pomiarów punktu neutralnego transformatora zasilającego), a także konfiguracja samej sieci IT, w której wykonujemy pomiary, oraz...

mgr inż. Roman Domański Metody pomiaru rezystancji uziemienia (część 2.)

Metody pomiaru rezystancji uziemienia (część 2.) Metody pomiaru rezystancji uziemienia (część 2.)

Opisane w pierwszej części artykułu („elektro.info” 11/2025) założenia teoretyczne znajdują swoje odzwierciedlenie w szeregu praktycznych metod pomiarowych, zaimplementowanych w nowoczesnych przyrządach....

Opisane w pierwszej części artykułu („elektro.info” 11/2025) założenia teoretyczne znajdują swoje odzwierciedlenie w szeregu praktycznych metod pomiarowych, zaimplementowanych w nowoczesnych przyrządach. Wybór odpowiedniej metody zależy od rodzaju i rozległości badanego systemu uziemiającego oraz warunków terenowych.

Streszczenie

W artykule omówiono wykonywanie okresowych pomiarów elektrycznych w układach niskiego napięcia zasilających instalacje klimatyzacji i wentylacji mechanicznej. Jest to druga część artykułu, w której omówiono sprawdzanie skuteczności ochrony przy uszkodzeniu za pomocą samoczynnego wyłączenia zasilania, pomiar impedancji pętli zwarciowej, ochronę przeciwporażeniową w obwodach z elementami energoelektronicznymi stosowanymi w układach klimatyzacji i wentylacji. W artykule przedstawiono również, jakie minimalne informacje powinien zawierać protokół z prób i pomiarów elektrycznych.

Wyróżnia się następujące układy sieci: TN-C, TN-S, TN-C-S, TT, IT. Pierwsza litera określa sposób podłączenia punktu neutralnego transformatora z ziemią i tak: „T” (franc. terre – ziemia) oznacza podłączenie bezpośrednie punktu neutralnego transformatora z ziemią, zaś „I” (franc. isolation – izolować) oznacza izolowanie układu od ziemi albo podłączenie do ziemi poprzez impedancję.

Druga litera określa związek między częściami przewodzącymi dostępnymi instalacji a ziemią: „T” oznacza bezpośrednie połączenie elektryczne części przewodzących dostępnych z ziemią, a „N” oznacza bezpośrednie połączenie elektryczne części przewodzących dostępnych z uziemionym punktem układu sieci. Kolejne litery oznaczają związek przewodu neutralnego z przewodem ochronnym: „S” (franc. separé – oddzielony) – funkcję przewodu ochronnego PE (protective conductor) pełni przewód oddzielony od przewodu neutralnego N (neutral conductor) albo uziemionego przewodu roboczego, „C” (franc. combiné – łączony) – funkcję przewodu ochronnego i neutralnego pełni jeden wspólny przewód PEN. W układach instalacji klimatyzacji i wentylacji najczęściej spotykane są układy TN. Instalacje elektryczne niskiego napięcia, czyli do 1 kV, wykonane są najczęściej na napięcie 3 ´ 230/400 V.

Sprawdzanie skuteczności ochrony przy uszkodzeniu za pomocą samoczynnego wyłączenia zasilania

W sieci TN należy:

  • wykonać pomiar impedancji pętli zwarciowej – pomiar impedancji pętli zwarciowej należy wykonywać dla tej samej częstotliwości, jak częstotliwość znamionowa obwodu. Przed wykonaniem pomiaru impedancji pętli zwarciowej należy przeprowadzić próbę ciągłości elektrycznej przewodów ochronnych. Zmierzona wartość impedancji pętli zwarciowej nie może być większa od impedancji Zs opisanej wzorem:
kaiser wzor1

Wzór 1

gdzie:

Uo – napięcie nominalne przewodu liniowego względem ziemi, w [V],

Zs – impedancja pętli zwarciowej przewodu fazowego z przewodem ochronnym, w [W],

Ia – prąd powodujący samoczynne zadziałanie zabezpieczenia, w [A],

  • sprawdzić urządzenia ochronne przetężeniowe, takie jak wyłączniki, bezpieczniki,
  • sprawdzić urządzenia różnicowoprądowe i wykonać próby ich działania – jeżeli do samoczynnego wyłączenia zasilania zastosowano urządzenia ochronne różnicowoprądowe o prądzie IDn £ 500 mA, to zwykle pomiar impedancji pętli zwarciowej nie jest konieczny;
  • wykonać pomiar rezystancji uziemienia.

W przypadku stosowania w ramach ochrony:

  • zabezpieczeń nadprądowych należy wykonać oględziny, sprawdzić prąd znamionowy, typ bezpiecznika, nastawienie krótkozwłocznego lub bezzwłocznego wyzwalania wyłącznika,
  • urządzeń RCD należy wykonać oględziny i pomiary. Maksymalne czasy zadziałania wyłączników RCD dla prądu znamionowego IDn wynoszą: 300 ms dla RCD typu krótkozwłocznego, bezzwłocznego i 500 ms dla RCD selektywnych.

W sieci TT należy:

  • wykonać pomiary rezystancji uziemienia uziomu ochronnego i rezystancji przewodu ochronnego, który jest łączony z częścią przewodzącą dostępną;
  • sprawdzić urządzenia przetężeniowe i różnicowoprądowe.

Pomiar czasu zadziałania RCD wykonuje się prądem 5‑krotnie większym od prądu znamionowego stosowanego wyłącznika RCD. Powinien być spełniony warunek:

kaiser wzor2

Wzór 2

gdzie:

RA – całkowita rezystancja uziemienia i przewodu ochronnego dla dostępnych części przewodzących pętli zwarcia, w [W]; np. maksymalna wartość uziemienia dla IDn = 30 mA wynosi 1667 W,

IDn – znamionowy prąd wyłącznika różnicowoprądowego, w [A],

UL – napięcie dotykowe dopuszczalne długotrwale, w [V] (dla ac: 50 V w warunkach normalnych, zaś 25 V i 12 V w warunkach o zwiększonym zagrożeniu porażenia; dla dc: 120 V w warunkach normalnych, zaś 60 V i 30 V w warunkach o zwiększonym zagrożeniu porażenia).

W przypadku stosowania zabezpieczeń nadprądowych (zabezpieczenia przed przetężeniami), zgodnie z PN‑HD 60364 powinien być spełniony warunek:

kaiser wzor3

Wzór 3

gdzie:

Zs – impedancja pętli zwarcia, w [W], obejmująca źródło zasilania, przewód liniowy do miejsca zwarcia, przewód ochronny części przewodzących dostępnych, przewód uziemiający, uziom instalacji oraz uziom źródła zasilania,

Ia – prąd, w [A], powodujący samoczynne wyłączenie zasilania w wymaganym czasie (czasy podano w normie PN-HD 60364, dopuszcza się dla sieci rozdzielczych i dla obwodów z zabezpieczeniami ponad 32 A czas zadziałania do 1 s),

Uo – znamionowe napięcie ac lub dc przewodu liniowego w odniesieniu do ziemi, w [V].

W sieci IT należy wykonać obliczenia lub pomiar wartości prądu pierwszego doziemienia. Pomiar ten nie jest konieczny wówczas, gdy wszystkie części przewodzące dostępne instalacji są przyłączone do uziomu sieci zasilającej, a sieć jest połączona z ziemią za pomocą impedancji. Jeżeli nie jest możliwe obliczenie wartości prądu pierwszego doziemienia z powodu braku wszystkich parametrów, to należy dokonać pomiaru. Podczas pomiaru należy zachować ostrożność, aby uniknąć niebezpieczeństwa podwójnego doziemienia.

Przy pojedynczym zwarciu z ziemią prąd uszkodzeniowy jest mały, zatem samoczynne wyłączenie zasilania nie jest bezwzględnie wymagane, pod warunkiem jednak, że spełnione jest następujące wymaganie:

kaiser wzor4

Wzór 4

gdzie:

RA – całkowita rezystancja uziomu i przewodu ochronnego łączącego części przewodzące dostępne z uziomem, w [W],

Id – prąd uszkodzeniowy pierwszego doziemienia, w [A], o pomijalnej impedancji pomiędzy przewodem liniowym i częścią przewodzącą dostępną (przy wyznaczaniu wartości prądu Id należy uwzględnić prądy upływowe oraz całkowitą impedancję uziemienia instalacji elektrycznej),

UL – napięcie dotykowe dopuszczalne długotrwale, w [V].

Jeżeli w celu monitorowania ciągłości zasilania zastosowano sygnalizację akustyczną i/lub wizualną, to powinny one zadziałać przy pojawieniu się pojedynczego zwarcia z ziemią.

  • wykonać analizę skuteczności ochrony przeciwporażeniowej dla drugiego doziemienia (pomiar impedancji pętli zwarciowej oraz sprawdzenie urządzeń ochronnych przetężeniowych, sprawdzenie urządzeń różnicowoprądowych). Jeżeli przy drugim doziemieniu w innym obwodzie powstaną warunki podobne do warunków dotyczących układu TT wówczas należy zastosować sprawdzenie, jak dla układów TT, zaś w przypadku powstania warunków podobnych do układu TN – zastosować sprawdzenie, jak dla układów TN:
  • warunki, jak w układzie TN (części przewodzące dostępne są połączone przewodem ochronnym i wspólnie uziemione przez ten sam układ uziemiający), wówczas:
kaiser wzor5

dla układu IT bez przewodu neutralnego (wzór 5)

kaiser wzor5 1

dla układu IT z przewodem neutralnym (wzór 6)

gdzie:

Ia – prąd, w [A], powodujący samoczynne zadziałanie urządzenia zabezpieczającego w wymaganym czasie (podobnie jak dla układu TN),

Zs – impedancja pętli zwarciowej obejmująca przewód liniowy i przewód ochronny obwodu, w [W],

Z’s – impedancja pętli zwarciowej obejmująca przewód neutralny i przewód ochronny obwodu, w [W],

Uo – nominalne napięcie przewodu liniowego względem przewodu neutralnego, w [V],

U – nominalne napięcie między przewodami liniowymi, w [V].

Podczas pomiaru impedancji pętli zwarciowej, konieczne jest wykonanie połączenia o pomijalnej impedancji pomiędzy przewodem ochronnym a punktem neutralnym układu sieci IT.

  • warunki, jak w układzie TT (części przewodzące dostępne są uziemione grupowo lub indywidualnie), wówczas:
kaiser wzor7

Wzór 7

gdzie:

RA – całkowita rezystancja uziomu i przewodu ochronnego łączącego części przewodzące dostępne z uziomem, w [W],

Ia – prąd, w [A], powodujący samoczynne zadziałanie urządzenia zabezpieczającego w wymaganym czasie (analogicznie, jak dla układu TT),

UL – napięcie dotykowe dopuszczalne długotrwale, w [V].

Pomiar impedancji pętli zwarciowej

Powszechnie stosowane mierniki do pomiaru pętli zwarciowej wykorzystują tzw. metodę spadku napięcia (rys. 1.). Mierzone są napięcia: przed załączeniem obciążenia oraz po załączeniu obciążenia. Wyznaczana impedancja pętli zwarciowej jest określona zależnością wektorową, jednak ze względu na trudności techniczne w realizacji miernika w praktyce wykorzystywana jest zależność przybliżona, określona na bazie modułów napięć:

kaiser wzor8

Wzór 8

Dobierając metodę pomiaru należy uwzględnić stosunek X/R impedancji pętli zwarciowej w miejscu pomiaru. Do badania w pobliżu transformatora nie nadają się mierniki mierzące tylko rezystancję, można zaś mierzyć nimi impedancję pętli w głębi sieci w obwodach z przewodami o małym przekroju, gdzie dominującą funkcję pełni rezystancja obwodu zwarciowego.

W obwodach elektrycznych odbiorczych wystarczającą dokładność pomiaru zapewniają przyrządy mierzące rezystancję, zaś w sieciach rozdzielczych, w których występują małe wartości impedancji pętli zwarcia poniżej 0,5 W, pomiary wykonuje się za pomocą przyrządów mierzących impedancję.

Pomiar impedancji pętli zwarciowej wykonuje się dla częstotliwości znamionowej obwodu elektrycznego, przy czym przed wykonaniem pomiaru należy sprawdzić ciągłość przewodów ochronnych pomiędzy punktem neutralnym a dostępnymi częściami przewodzącymi zamykając łącznik S1 dla wykonania wstępnego zwarcia poprzez rezystor Rk o wartości znanej wykonującemu pomiar (rys. 2.). Prąd wstępnego zwarcia powinien być nie większy niż 20 mA. Podczas zwarcia, jeżeli wartość napięcia U1 nie ulegnie zmniejszeniu w stosunku do wartości wskazanej przed zamknięciem S1, oznacza to, że pętla zwarciowa jest ciągła, a jej impedancja nie jest nadmiernie duża.

Następnie należy wykonać dwukrotny pomiar napięcia:

  •  U1 przed zwarciem – łącznik S2 otwarty;
  •  U2 podczas zwarcia – łącznik S2 zamknięty – celowe zwarcie przewodu fazowego obwodu zasilania urządzenia z jego częścią przewodzącą dostępną. Podczas zwarcia należy wykonać pomiar natężenia prądu I, który wraz ze spadkiem napięcia DU = U1 – U2 jest podstawą do wyznaczania parametrów pętli zwarciowej R, X, Z. Aby wyznaczyć spadki napięcia, wykonuje się kolejno zwarcia przez rezystancję R i reaktancję X.

Spadki napięcia na rezystancji i reaktancji obwodu zwarciowego wyraża się następującymi zależnościami:

kaiser wzor9

Wzór 9

kaiser wzor10

Wzór 10

Impedancja obwodu zwarciowego wynosi:

kaiser wzor11

Wzór 11

Sprawdzenie działania urządzeń ochronnych różnicowoprądowych (RCD – residual current device) polega na:

  • sprawdzeniu prawidłowości połączeń przewodów L, N, PE,
  • sprawdzeniu działania urządzenia za pomocą testera (wciśnięcie przycisku oznaczonego literą T lub nazwą TEST),
  • pomiarze czasu wyłączania wyłącznika – według PN-HD 60364‑4‑41 (czasy zadziałania określa np. norma PN-EN 61008) próba określająca maksymalny czas wyłączenia RCD powinna być wykonana prądem 5IDn,
  • sprawdzeniu wartości prądu zadziałania RCD układem z regulowanym rezystorem, za pomocą którego reguluje się wartość przepływającego prądu. Wartość prądu należy zwiększać aż do momentu zadziałania urządzenia. Prąd ID, przy którym zadziała urządzenie, nie powinien przekroczyć wartości znamionowego różnicowego prądu IDn (w przypadku wyłączników typu AC lub typu A przy prądzie różnicowym przemiennym). Zastosowanie woltomierza w układzie pomiarowym umożliwia wykonanie metodą techniczną pomiaru rezystancji uziemienia RA (sieć TT) (rys. 3.).Metoda ta może być stosowana dla układów sieci TN‑S, TT, IT. Podczas przeprowadzania próby zadziałania RCD w układzie IT, w celu zadziałania urządzenia, może być konieczne połączenie określonego punktu sieci bezpośrednio z ziemią.

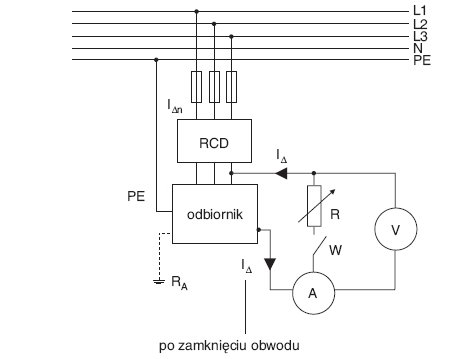

Badanie wykonuje się wykonując dwa pomiary napięcia:

  • przy otwartym łączniku „W” mierzy się napięcie U1,
  • przy zamkniętym łączniku „W” mierzy się napięcie U2 w chwili zadziałania urządzenia różnicowoprądowego.

Wartość rezystancji RA określa się z zależności:

kaiser wzor12

Wzór 12

Spełniony powinien być warunek:

kaiser wzor13

Wzór 13

gdzie:

UL – napięcie dotykowe dopuszczalne, w [V].

Urządzenia różnicowoprądowe można także badać w układzie z uziomem pomocniczym, oddalonym w odległości nie mniejszej niż 10 m od części przewodzącej dostępnej i usytuowanym poza strefą wpływu innych uziomów (rys. 4.). Wartość prądu w tym układzie reguluje się rezystorem R. Napięcie U między częścią przewodzącą dostępną a tym uziomem wzrasta podczas zwiększania wartości prądu ID. Prąd ID nie powinien być większy od znamionowego prądu różnicowego IDn (w przypadku wyłączników typu AC lub typu A przy prądzie różnicowym przemiennym). Powinien być spełniony warunek:

kaiser wzor14

Wzór 14

gdzie:

UL – napięcie dotykowe dopuszczalne długotrwale, w [V],

ID – prąd zadziałania, w [A].

Metoda ta może być stosowana dla układów sieci TN-S, TT, IT tylko w przypadku, gdy lokalizacja umożliwia zastosowanie elektrody pomocniczej.

Podczas przeprowadzania próby zadziałania RCD w układzie IT, w celu zadziałania urządzenia, może być konieczne połączenie określonego punktu sieci bezpośrednio z ziemią.

Innym ze sposobów sprawdzania działania urządzeń różnicowoprądowych jest przedstawiony na rysunku 5., w którym pomiędzy przewód czynny od strony zasilania a inny przewód czynny od strony odbioru włączona jest rezystancja R. Zmniejszanie rezystancji R powoduje wzrost wartości prądu różnicowego, aż do momentu zadziałania urządzenia. Prąd ID w chwili zadziałania powinien być nie większy od prądu IDn (w przypadku wyłączników typu AC lub typu A przy prądzie różnicowym przemiennym). Podczas przeprowadzania sprawdzania urządzenia ochronnego powinno być odłączone obciążenie układu.

Metoda ta może być stosowana dla układów sieci TN-S, TT, IT.

W praktyce należy ustalić, czy rzeczywisty prąd różnicowy zadziałania ID nie tylko nie jest większy od znamionowego różnicowego prądu zadziałania IDn, ale również czy nie jest mniejszy od 0,5 IDn. W przypadku, gdy wyzwalanie wyłącznika następuje przy prądzie mniejszym niż 0,5 IDn, wówczas może dochodzić do częstych zbędnych wyłączeń w warunkach rzeczywistej pracy.

Wyłącznik różnicowoprądowy uważa się za sprawny, jeżeli jego rzeczywisty różnicowy prąd zadziałania jest zawarty pomiędzy od 0,5 IDn do IDn.

Sprawdzanie urządzeń różnicowoprądowych jest tylko oceną ich działania. Pomiary rzeczywistego różnicowego prądu zadziałania wyłączników różnicowoprądowych mogą być obarczone znacznym błędem, jeżeli w instalacji występują ustalone prądy upływowe, i tak, np. wynik pomiaru może być zaniżony w obwodach jednofazowych, natomiast może być zaniżony lub zawyżony w obwodach trójfazowych (prąd upływowy może oddziaływać w obydwu kierunkach). Z tego powodu nie należy pochopnie oceniać stanu wyłącznika różnicowoprądowego, gdyż może okazać się, że jest ona sprawny, zaś wina leży po stronie instalacji. Istnieje też możliwość, że niesprawny wyłącznik może zostać oceniony jako działający prawidłowo. Z tego powodu podczas pomiarów rzeczywistego różnicowego prądu zadziałania wyłączników należy od nich odłączać instalację odbiorczą.

Na podstawie wyłącznie tych badań nie można ocenić skuteczności ochrony przeciwporażeniowej.

Ochrona przeciwporażeniowa w obwodach z elementami energoelektronicznymi stosowanymi w układach klimatyzacji i wentylacji

Nieodzownymi elementami współczesnych systemów klimatyzacji i wentylacji są sterowniki mikroprocesorowe sterujące pracą instalacji. Bardzo często można spotkać również falowniki i przetwornice częstotliwości, które stosowane są w układach regulacyjnych prędkości obrotowej silników elektrycznych napędzających wentylatory. Zastosowanie urządzeń energoelektronicznych ma swoje niewątpliwe zalety. Niestety, ich wykorzystanie bardzo często utrudnia dobór środków ochrony przeciwporażeniowej, a także przeciwpożarowej.

W układach energoelektronicznych istotną rolę w ochronie przeciwporażeniowej odgrywają połączenia ochronne i wyrównawcze. W układach z przemiennikami częstotliwości zaleca się stosowanie połączeń ochronnych o odpowiednio dużym przekroju (przekroje przewodów wg PN-IEC 60364) i zaciski gwarantujące pewność połączeń tych przewodów. Zaleca się łączenie przewodów ochronnych na dwie śruby. Do jednego zacisku ochronnego nie powinno się łączyć kilku przewodów wyrównawczych lub ochronnych. Rezystancja połączeń wyrównawczych na ogół nie powinna być większa od 0,1 W. Przewody ochronne powinny być prowadzone w sposób umożliwiający eliminowanie zakłóceń elektromagnetycznych. W przypadku zasilania przemiennika częstotliwości przewodem pięciożyłowym, gdy zbędny jest przewód neutralny, przewód ochronny powinny stanowić żyły N i PE.

W układach przekształtnikowych pojęcie pętli zwarcia nie ma zastosowania. Zastosowanie skutecznych, zewnętrznych zabezpieczeń nadmiarowo-prądowych jest utrudnione i często niemożliwe. Zazwyczaj zabezpieczenia ziemnozwarciowe i zwarciowe realizowane są obecnie przez układ sterowania i kontroli pracy przemiennika, będący integralną jego częścią. W ramach ochrony można stosować odpowiednie wyłączniki różnicowoprądowe, np. typu B.

Sprawdzenie skuteczności ochrony przeciwporażeniowej zależy od zastosowanego sposobu ochrony obwodu z elementem energoelektronicznym. W przypadku zastosowania RCD sprawdzenie polega na wykonaniu pomiaru wartości prądu różnicowego powodującego jego zadziałanie oraz czasu zadziałania RCD i porównaniu wyników pomiarów z wartościami dopuszczalnymi. Należy wziąć pod uwagę, że przemienniki częstotliwości mogą powodować zakłócenia mierzonych wielkości elektrycznych. W literaturze tematu spotyka się opinię, że w przypadku pomiarów okresowych wystarczające dla oceny połączeń wyrównawczych są oględziny stanu przewodów i połączeń. Z uwagi na duże znaczenie połączeń wyrównawczych i ochronnych w zakresie bezpieczeństwa eksploatacji zaleca się na ogół wykonywanie oględzin częściej niż wynikałoby to z przepisów.

Protokół

Każde sprawdzenie odbiorcze instalacji nowej lub zmodernizowanej, a także sprawdzanie okresowe instalacji elektrycznych powinno być zakończone protokołem z przeprowadzonych sprawdzeń: oględzin, pomiarów i prób. Jeżeli poprzedni protokół nie jest dostępny, konieczne jest dodatkowe badanie.

W protokole odbiorczym, jeżeli jest to uzasadnione, dotyczącym instalacji zmodernizowanej może zostać umieszczone zalecenie naprawy lub ulepszenia, zaś wszelkie wady lub braki powinny zostać usunięte przed złożeniem deklaracji wykonawcy, że instalacja spełnia wymagania norm.

Ponadto w protokole odbiorczym powinny być zawarte zalecenia dotyczące okresu między sprawdzeniem odbiorczym a pierwszym sprawdzeniem okresowym, zaś w protokole sprawdzenia okresowego powinien istnieć zapis wskazujący na czas wykonania kolejnego okresowego wykonania pomiarów.

Protokół z pomiarów i prób powinien zawierać:

  • nazwę, miejsce zainstalowania oraz dane znamionowe badanych instalacji, obwodów, urządzeń i aparatów,
  • numer protokołu,
  • datę pomiarów i prób,
  • układ sieci, napięcie zasilania,
  • dane osoby wykonującej pomiary i próby/imię, nazwisko, rodzaj i numer uprawnień,
  • rodzaj pomiarów i prób,
  • spis użytych przyrządów pomiarowych i ich numery,
  • rysunki rozmieszczenia badanych instalacji, obwodów, urządzeń itd.,
  • istotne dane o środowisku pracy instalacji, urządzeń oraz o warunkach środowiskowych przeprowadzenia pomiarów i prób, np. temperatura, wilgotność,
  • tabelaryczne zestawienie wyników pomiarów i prób oraz ich ocenę,
  • wnioski i zalecenia,
  • podpisy osób wykonujących badania i próby.

W protokole umieszcza się również informacje, czy spełnione są wymagania wg określonej normy, np. PN-HD 60364, PN-IEC 60364, PN-HD 308, PN-EN 60998, PN-EN 60999, PN-EN 60445, PN-EN 61293, PN-E-08501, PN-EN 60038.

Podsumowanie

Instalacje elektryczne powinny być zabezpieczone przed prądami przetężeniowymi, przepięciami atmosferycznymi i łączeniowymi, porażeniem prądem elektrycznym.

Istniejące instalacje elektryczne powinny być okresowo oraz po każdej modernizacji i przebudowie poddawane sprawdzeniom, pomiarom i próbom. Wyniki pomiarów są podstawą decyzji o dopuszczeniu instalacji do dalszej eksploatacji lub o konieczności dokonania niezbędnych napraw, lub remontów.

Wykonane czynności kontrolno-pomiarowe należy przeprowadzać z należytą starannością oraz zakończyć protokołem zawierającym ocenę i wyniki sprawdzania. Kontrolę stanu technicznego instalacji elektrycznych powinny przeprowadzać osoby posiadające odpowiednie kwalifikacje wymagane przy wykonywaniu dozoru nad eksploatacją instalacji i urządzeń elektrycznych. Pomiary ze względu bezpieczeństwa i względów praktycznych powinny być wykonywane dwuosobowo. Osoby wykonujące pomiary powinny posiadać: odpowiednie wykształcenie techniczne, doświadczenie eksploatacyjne, aktualne świadectwa kwalifikacyjne – upoważniające do wykonywania pomiarów.

Zaleca się, aby w protokole sprawdzenia okresowego był podany przedział czasu do następnego sprawdzenia okresowego. Częstość sprawdzania okresowego instalacji powinna uwzględniać:

  • rodzaj instalacji i wyposażenia,
  • jej zastosowanie i działanie,
  • częstości i jakości konserwacji,
  • wpływ warunków zewnętrznych, na które jest narażona.

W instalacjach klimatyzacyjnych i wentylacyjnych czynnikami wpływającymi niekorzystnie na instalację elektryczną są m.in. drgania, uszkodzenia mechaniczne, wilgotność, wahania temperatury. Jeżeli nie jest możliwe uniknięcie wpływów środowiskowych, to w zależności od warunków przewody powinny być chronione osłonami lub zastąpione przewodami odpornymi na te czynniki, a w przypadkach narażenia na wstrząsy i wibracje konieczne jest zastosowanie odpowiednich rozwiązań odpornych na te wpływy. Zewnętrzne powłoki przewodów powinny być wykonane z materiałów nieprzenoszących płomienia.

Literatura

  1. Ustawa z dnia 10 kwietnia 1997 r. Prawo energetyczne (DzU nr 54 poz. 348 z późn. zmianami).
  2. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane.
  3. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (DzU nr 62, poz. 288).
  4. Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (DzU nr 80, poz. 912).

Chcesz być na bieżąco? Zapisz się do naszego newslettera!

Galeria zdjęć

Tytuł
przejdź do galerii

Komentarze

Najnowsze produkty i technologie

hdi.pl Samochód elektryczny może ładować się wtedy, gdy energia jest najtańsza. Jak inteligentne systemy zmieniają domowe instalacje?

Samochód elektryczny może ładować się wtedy, gdy energia jest najtańsza. Jak inteligentne systemy zmieniają domowe instalacje? Samochód elektryczny może ładować się wtedy, gdy energia jest najtańsza. Jak inteligentne systemy zmieniają domowe instalacje?

Domowy punkt ładowania przestaje pełnić funkcję zwykłego gniazda ściennego, stając się elementem sieci elektroenergetycznej w gospodarstwie domowym. Rosnąca liczba aut z napędem elektrycznym sprawia, że...

Domowy punkt ładowania przestaje pełnić funkcję zwykłego gniazda ściennego, stając się elementem sieci elektroenergetycznej w gospodarstwie domowym. Rosnąca liczba aut z napędem elektrycznym sprawia, że zarządzanie poborem mocy bezpośrednio wpływa na codzienne koszty eksploatacji pojazdu. Nowoczesne technologie pozwalają na synchronizację procesu uzupełniania baterii z wahaniami stawek giełdowych oraz bieżącą pracą mikroinstalacji OZE. Przesunięcie godzin zasilania na momenty największej nadpodaży...

wienerberger.pl Minimalistyczne nawierzchnie wokół domu – aktualne trendy

Minimalistyczne nawierzchnie wokół domu – aktualne trendy Minimalistyczne nawierzchnie wokół domu – aktualne trendy

Minimalistyczna nawierzchnia nie musi być monotonna. Jej siła wynika z ograniczonej liczby materiałów, konsekwentnej geometrii i czytelnego połączenia stref. Obecne kierunki projektowe stawiają na spokojną...

Minimalistyczna nawierzchnia nie musi być monotonna. Jej siła wynika z ograniczonej liczby materiałów, konsekwentnej geometrii i czytelnego połączenia stref. Obecne kierunki projektowe stawiają na spokojną bazę, dopasowanie do bryły domu oraz funkcję widoczną w każdym detalu.

Redakcja Elektro.info.pl Firma eMKa zaprasza na szkolenia zawodowe

Firma eMKa zaprasza na szkolenia zawodowe Firma eMKa zaprasza na szkolenia zawodowe

Firma eMKa Szkolenia to dostawca usług edukacyjnych z 19-letnim doświadczeniem. Specjalizujemy się w podnoszeniu kwalifikacji zawodowych osób dorosłych i współpracujemy w sektorze B2B (fabryki, korporacje,...

Firma eMKa Szkolenia to dostawca usług edukacyjnych z 19-letnim doświadczeniem. Specjalizujemy się w podnoszeniu kwalifikacji zawodowych osób dorosłych i współpracujemy w sektorze B2B (fabryki, korporacje, sieci wielkopowierzchniowe etc. ), jednak zaopiekujemy się każdym klientem – nawet tym najmniejszym.

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o., ASTAT Sp. z o.o. LVRSys nasłupowy – precyzyjna regulacja napięcia w sieci nn bez rozbudowy linii

LVRSys nasłupowy – precyzyjna regulacja napięcia w sieci nn bez rozbudowy linii LVRSys nasłupowy – precyzyjna regulacja napięcia w sieci nn bez rozbudowy linii

Jakość energii elektrycznej w sieciach niskiego napięcia określają norma PN-EN 50160 oraz Rozporządzenie Ministra Klimatu i Środowiska z 22 marca 2023 r. [1, 2]. Według rozporządzenia, 95% 10-minutowych...

Jakość energii elektrycznej w sieciach niskiego napięcia określają norma PN-EN 50160 oraz Rozporządzenie Ministra Klimatu i Środowiska z 22 marca 2023 r. [1, 2]. Według rozporządzenia, 95% 10-minutowych średnich wartości skutecznych napięcia musi mieścić się w przedziale ±10% napięcia znamionowego, natomiast norma PN-EN 50160 jest bardziej restrykcyjna – wymaga poziomu zgodności 99% oraz utrzymania całości pomiarów w przedziale ±15%.

EVER Sp. z o.o. Zasilanie napędów bram przeciwpożarowych – jak zapewnić pracę po zaniku zasilania?

Zasilanie napędów bram przeciwpożarowych – jak zapewnić pracę po zaniku zasilania? Zasilanie napędów bram przeciwpożarowych – jak zapewnić pracę po zaniku zasilania?

Firma EVER wprowadza na rynek nową serię zasilaczy UZS-1F i UZS-3F, przeznaczoną do współpracy z napędami bram wykorzystywanych w systemach kontroli rozprzestrzeniania dymu i ciepła. Rodzina obejmuje rozwiązania...

Firma EVER wprowadza na rynek nową serię zasilaczy UZS-1F i UZS-3F, przeznaczoną do współpracy z napędami bram wykorzystywanych w systemach kontroli rozprzestrzeniania dymu i ciepła. Rodzina obejmuje rozwiązania do napędów jednofazowych ~230 V i trójfazowych ~400 V, a wersje sekwencyjne pozwalają na współpracę z maksymalnie trzema napędami.

TM TECHNOLOGIE Sp. z o.o. Monitoring oświetlenia awaryjnego w wieloobiektowym kompleksie

Monitoring oświetlenia awaryjnego w wieloobiektowym kompleksie Monitoring oświetlenia awaryjnego w wieloobiektowym kompleksie

W dużym kompleksie biurowym wyzwaniem nie jest wyłącznie dobór i rozmieszczenie opraw oświetlenia awaryjnego. Równie ważne jest to, jak cały system będzie kontrolowany i obsługiwany przez kolejne  lata.

W dużym kompleksie biurowym wyzwaniem nie jest wyłącznie dobór i rozmieszczenie opraw oświetlenia awaryjnego. Równie ważne jest to, jak cały system będzie kontrolowany i obsługiwany przez kolejne  lata.

ETI Polam Sp. z o.o. Elektrotermiczne mechanizmy działania wyzwalacza przeciążeniowego MCB

Elektrotermiczne mechanizmy działania wyzwalacza przeciążeniowego MCB Elektrotermiczne mechanizmy działania wyzwalacza przeciążeniowego MCB

Wyłącznik nadprądowy MCB należy do najbardziej rozpowszechnionych aparatów ochronnych w instalacjach niskiego napięcia. Jego zadanie wydaje się proste: bezpiecznie przewodzić prąd roboczy, a w razie przeciążenia...

Wyłącznik nadprądowy MCB należy do najbardziej rozpowszechnionych aparatów ochronnych w instalacjach niskiego napięcia. Jego zadanie wydaje się proste: bezpiecznie przewodzić prąd roboczy, a w razie przeciążenia lub zwarcia samoczynnie odłączyć obwód. W praktyce wewnątrz niewielkiej obudowy musi jednak współdziałać kilka zjawisk fizycznych: przepływ prądu, wydzielanie ciepła, odkształcenie bimetalu, praca mechanizmu zapadkowego, ruch styków i proces gaszenia łuku. Ochrona przeciążeniowa nie jest...

APATOR SA Stabilność, oszczędność i niezależność energetyczna z wykorzystaniem magazynów energii

Stabilność, oszczędność i niezależność energetyczna z wykorzystaniem magazynów energii Stabilność, oszczędność i niezależność energetyczna z wykorzystaniem magazynów energii

Polska energetyka znajduje się w punkcie zwrotnym. Dynamiczny przyrost mocy z odnawialnych źródeł energii (OZE) wymusza ewolucję systemu z modelu pasywnego w kierunku inteligentnego i elastycznego smart...

Polska energetyka znajduje się w punkcie zwrotnym. Dynamiczny przyrost mocy z odnawialnych źródeł energii (OZE) wymusza ewolucję systemu z modelu pasywnego w kierunku inteligentnego i elastycznego smart grid. Dodatkowo wysokie koszty energii oraz rosnąca zmienność cen na rynku powodują, że przedsiębiorstwa coraz częściej poszukują rozwiązań zapewniających stabilność i przewidywalność działania. W tej układance magazynowanie energii staje się warunkiem koniecznym dla zachowania bezpieczeństwa energetycznego...

SONEL S.A. Precyzyjna lokalizacja doziemień przy wykorzystaniu Ramki A od Sonel

Precyzyjna lokalizacja doziemień przy wykorzystaniu Ramki A od Sonel Precyzyjna lokalizacja doziemień przy wykorzystaniu Ramki A od Sonel

Uszkodzenie izolacji kabli nn i SN w gęsto uzbrojonym terenie oznacza ryzyko kosztownych, nietrafionych wykopów. Odpowiedzią na to wyzwanie jest Ramka A LKR-2500 od Sonel. Dzięki cyfrowemu wsparciu operatora...

Uszkodzenie izolacji kabli nn i SN w gęsto uzbrojonym terenie oznacza ryzyko kosztownych, nietrafionych wykopów. Odpowiedzią na to wyzwanie jest Ramka A LKR-2500 od Sonel. Dzięki cyfrowemu wsparciu operatora narzędzie to pozwala na precyzyjne wyznaczanie miejsc uszkodzeń i rewolucjonizuje współczesną diagnostykę kablową.

ESC Spółka Akcyjna Drukarka fiskalna online: kto musi ją mieć i czym różni się od starszych modeli?

Drukarka fiskalna online: kto musi ją mieć i czym różni się od starszych modeli? Drukarka fiskalna online: kto musi ją mieć i czym różni się od starszych modeli?

Drukarka fiskalna online rejestruje sprzedaż i automatycznie przesyła dane do Centralnego Repozytorium Kas, dzięki czemu przedsiębiorca ma mniej formalności niż przy starszych urządzeniach. W artykule...

Drukarka fiskalna online rejestruje sprzedaż i automatycznie przesyła dane do Centralnego Repozytorium Kas, dzięki czemu przedsiębiorca ma mniej formalności niż przy starszych urządzeniach. W artykule wyjaśniamy, czym jest drukarka fiskalna online i czym różni się od starszych modeli oraz od kasy fiskalnej, kto musi ewidencjonować sprzedaż, jak urządzenie łączy się z CRK i systemem POS, jak skorzystać z ulgi na zakup oraz jakie obowiązki wiążą się z jego używaniem.

Sferis.pl Wybór nowego laptopa dla ucznia szkoły technicznej

Wybór nowego laptopa dla ucznia szkoły technicznej Wybór nowego laptopa dla ucznia szkoły technicznej

Definicja komputera do nauki zmienia się wraz z rozwojem technologii. Obecnie wykorzystywane przez uczniów i nauczycieli sprzęty różnią się możliwościami od tego, co wystarczało jeszcze kilka lat temu....

Definicja komputera do nauki zmienia się wraz z rozwojem technologii. Obecnie wykorzystywane przez uczniów i nauczycieli sprzęty różnią się możliwościami od tego, co wystarczało jeszcze kilka lat temu. Wynika to przede wszystkim z faktu, że oprócz uruchamiania edytora tekstu, przeglądarki internetowej czy spotkań online, komputery wykorzystywane są do AI, multimediów i gier.

Erdol Haus Instalacje elektryczne w domu modułowym – co warto wiedzieć przed budową?

Instalacje elektryczne w domu modułowym – co warto wiedzieć przed budową? Instalacje elektryczne w domu modułowym – co warto wiedzieć przed budową?

Instalację elektryczną w domu prefabrykowanym najlepiej zaplanować przed produkcją elementów. Na tym etapie można uzgodnić położenie gniazd, oświetlenia i urządzeń z konstrukcją ścian oraz pozostałymi...

Instalację elektryczną w domu prefabrykowanym najlepiej zaplanować przed produkcją elementów. Na tym etapie można uzgodnić położenie gniazd, oświetlenia i urządzeń z konstrukcją ścian oraz pozostałymi instalacjami. Projekt obejmuje także zapotrzebowanie na energię, ochronę użytkowników i sposób prowadzenia przewodów. Wczesne ustalenia pomagają uniknąć przeróbek gotowych przegród i przygotować dom do późniejszej rozbudowy.

Firma Handlowa Elektryk Sp. z o.o. Kompensator SVG w instalacji nn obiektu z fotowoltaiką – kiedy regulacja falownika nie zdejmuje opłaty za energię bierną?

Kompensator SVG w instalacji nn obiektu z fotowoltaiką – kiedy regulacja falownika nie zdejmuje opłaty za energię bierną? Kompensator SVG w instalacji nn obiektu z fotowoltaiką – kiedy regulacja falownika nie zdejmuje opłaty za energię bierną?

Falownik z aktywną charakterystyką Q(U) nadal zostawia na fakturze pozycję za energię bierną. Reguluje napięcie w miejscu przyłączenia, a nie bilans, który operator rozlicza na liczniku. W obiekcie NN...

Falownik z aktywną charakterystyką Q(U) nadal zostawia na fakturze pozycję za energię bierną. Reguluje napięcie w miejscu przyłączenia, a nie bilans, który operator rozlicza na liczniku. W obiekcie NN z instalacją fotowoltaiczną te dwa zadania rozjeżdżają się w południe i po zmroku.

PRYSMIAN POLSKA Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa?

Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa? Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa?

Dziesiątki, a nawet setki kilometrów kabli w tunelu, na stacji metra, w centrum handlowym czy szpitalu są częścią infrastruktury, która ma umożliwić ludziom bezpieczną ewakuację w razie pożaru. Test porównawczy...

Dziesiątki, a nawet setki kilometrów kabli w tunelu, na stacji metra, w centrum handlowym czy szpitalu są częścią infrastruktury, która ma umożliwić ludziom bezpieczną ewakuację w razie pożaru. Test porównawczy Prysmiana pokazuje, jak różne rodzaje kabli wpływają na szybkość, z jaką dym z palącego się kabla ogranicza widoczność, przysłaniając znaki ewakuacyjne.

Felicity Polska Pożar magazynu energii? Zanim obwinisz baterię, sprawdź przewody

Pożar magazynu energii? Zanim obwinisz baterię, sprawdź przewody Pożar magazynu energii? Zanim obwinisz baterię, sprawdź przewody

„Pożar domu jednorodzinnego. Zapalił się magazyn energii”. Takie nagłówki pojawiają się w mediach coraz częściej i za każdym razem wywołują to samo pytanie: czy baterie litowe w domu są bezpieczne? Odpowiedź...

„Pożar domu jednorodzinnego. Zapalił się magazyn energii”. Takie nagłówki pojawiają się w mediach coraz częściej i za każdym razem wywołują to samo pytanie: czy baterie litowe w domu są bezpieczne? Odpowiedź jest mniej sensacyjna niż nagłówek. Nowoczesny magazyn energii ma kilka warstw zabezpieczeń, które reagują, zanim zrobi się groźnie. Gdy dochodzi do pożaru, przyczyną nierzadko okazuje się nie sama bateria, lecz sposób, w jaki została podłączona. Czasem wystarczy jeden przewód mniej.

Finder Polska Sp. z o.o. news Finder Polska świętował 10-lecie na targach ENERGETAB 2026

Finder Polska świętował 10-lecie na targach ENERGETAB 2026 Finder Polska świętował 10-lecie na targach ENERGETAB 2026

Podczas targów ENERGETAB 2026 firma Finder Polska zaprezentowała swoje najnowsze rozwiązania z zakresu automatyki i zarządzania energią, m.in. programowalny przekaźnik OPTA oraz jego premierowe zastosowania....

Podczas targów ENERGETAB 2026 firma Finder Polska zaprezentowała swoje najnowsze rozwiązania z zakresu automatyki i zarządzania energią, m.in. programowalny przekaźnik OPTA oraz jego premierowe zastosowania. Targi były też okazją do świętowania – w tym roku Finder Polska obchodzi 10-lecie działalności!

MARITEX Leszek Łosin Sp. j. Cewki SMD w projektowaniu PCB – jak dobrać indukcyjność do aplikacji?

Cewki SMD w projektowaniu PCB – jak dobrać indukcyjność do aplikacji? Cewki SMD w projektowaniu PCB – jak dobrać indukcyjność do aplikacji?

Cewki SMD trafiają dziś niemal na każdą płytkę drukowaną – pracują w przetwornicach DC/DC, filtrach przeciwzakłóceniowych i obwodach sygnałowych. Mimo to projektanci nierzadko dobierają je „na oko”, kierując...

Cewki SMD trafiają dziś niemal na każdą płytkę drukowaną – pracują w przetwornicach DC/DC, filtrach przeciwzakłóceniowych i obwodach sygnałowych. Mimo to projektanci nierzadko dobierają je „na oko”, kierując się samą indukcyjnością. Tymczasem o poprawnej pracy układu decyduje kilka parametrów naraz, a pominięcie któregokolwiek z nich potrafi zepsuć dopracowany projekt.

APATOR SA SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne...

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne z wymaganiami operatorów zarządzanie. Farmy fotowoltaiczne, turbiny wiatrowe, instalacje biogazowe czy układy przemysłowe typu „zero eksport” wymagają dziś rozwiązań, które pozwalają kontrolować parametry pracy źródeł, ograniczać moc oddawaną do sieci oraz zapewniać skuteczną komunikację z systemami...

Relpol S.A. Stoisko Relpolu na Energetab 2026 było oblegane przez zwiedzających

Stoisko Relpolu na Energetab 2026 było oblegane przez zwiedzających Stoisko Relpolu na Energetab 2026 było oblegane przez zwiedzających

Na targach w Bielsku-Białej firma Relpol prezentowała nowoczesne urządzenia pomiarowe oraz rozwiązania wspierające zarządzanie energią. Ale stoisko Relpolu cieszyło się dużym zainteresowaniem nie tylko...

Na targach w Bielsku-Białej firma Relpol prezentowała nowoczesne urządzenia pomiarowe oraz rozwiązania wspierające zarządzanie energią. Ale stoisko Relpolu cieszyło się dużym zainteresowaniem nie tylko z powodu oferty produktowej – poza klientami i partnerami biznesowymi chętnie odwiedzali je też... amatorzy tostów i darta.

Impakt S.A. news ARMAC pokazał na targach ENERGETAB swoje nowe UPS-y o mocy 6 i 10 kVA

ARMAC pokazał na targach ENERGETAB swoje nowe UPS-y o mocy 6 i 10 kVA ARMAC pokazał na targach ENERGETAB swoje nowe UPS-y o mocy 6 i 10 kVA

Polska marka Armac brała udział w 39. edycji targów ENERGETAB w Bielsku-Białej, gdzie promowała swoje najnowsze rozwiązania z zakresu zasilania awaryjnego, w tym zasilacze UPS o mocy do 6 kVA i 10 kVA...

Polska marka Armac brała udział w 39. edycji targów ENERGETAB w Bielsku-Białej, gdzie promowała swoje najnowsze rozwiązania z zakresu zasilania awaryjnego, w tym zasilacze UPS o mocy do 6 kVA i 10 kVA z serii Office On-line PF1 Dust-Free.

ELEKTROMETAL SA news Setki osób odwiedziło stoisko Elektrometal S.A. podczas ENERGETAB 2026

Setki osób odwiedziło stoisko Elektrometal S.A. podczas ENERGETAB 2026 Setki osób odwiedziło stoisko Elektrometal S.A. podczas ENERGETAB 2026

Elektrometal S.A. prezentował w Bielsku-Białej m.in. specjalistyczne oprawy oświetleniowe ewakuacyjne i do stref zagrożonych wybuchem. Mimo dość trudnej sytuacji na rynku, stoisko Elektrometalu odwiedziło...

Elektrometal S.A. prezentował w Bielsku-Białej m.in. specjalistyczne oprawy oświetleniowe ewakuacyjne i do stref zagrożonych wybuchem. Mimo dość trudnej sytuacji na rynku, stoisko Elektrometalu odwiedziło bardzo dużo obecnych i nowych klientów.

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Wykorzystanie magazynów energii w obiektach przemysłowych i usługowych

Wykorzystanie magazynów energii w obiektach przemysłowych i usługowych Wykorzystanie magazynów energii w obiektach przemysłowych i usługowych

Bateryjne magazyny energii stanowią efektywne rozwiązanie problemu niezgodności profili generacji i zużycia w obiektach przemysłowych i usługowych. Zwiększają wykorzystanie energii z instalacji fotowoltaicznych...

Bateryjne magazyny energii stanowią efektywne rozwiązanie problemu niezgodności profili generacji i zużycia w obiektach przemysłowych i usługowych. Zwiększają wykorzystanie energii z instalacji fotowoltaicznych do maksymalnego stopnia, ograniczają moc szczytową, istotnie redukują koszty oraz poprawiają stabilność zasilania, bezpieczeństwo i ciągłość produkcji oraz możliwość pracy w trybie zasilania awaryjnego. Dostępne są jako zewnętrzne rozdzielnice lub kontenery dla większych mocy.

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Stacjonarny analizator PQI-DA Smart – niezawodne narzędzie do monitorowania i rejestracji zakłóceń w sieciach elektroenergetycznych

Stacjonarny analizator PQI-DA Smart – niezawodne narzędzie do monitorowania i rejestracji zakłóceń w sieciach elektroenergetycznych Stacjonarny analizator PQI-DA Smart – niezawodne narzędzie do monitorowania i rejestracji zakłóceń w sieciach elektroenergetycznych

Współczesne sieci elektroenergetyczne – zarówno publiczne, jak i przemysłowe – stawiają czoła rosnącym wyzwaniom związanym z jakością energii elektrycznej. Dynamiczny rozwój odnawialnych źródeł energii,...

Współczesne sieci elektroenergetyczne – zarówno publiczne, jak i przemysłowe – stawiają czoła rosnącym wyzwaniom związanym z jakością energii elektrycznej. Dynamiczny rozwój odnawialnych źródeł energii, elektromobilności oraz urządzeń energoelektronicznych powoduje wzrost zjawisk zakłócających, takich jak poziom harmonicznych, asymetria napięć, migotanie światła czy wahania napięcia. W odpowiedzi na te wyzwania firma A. Eberle proponuje stacjonarny analizator PQI-DA Smart – urządzenie, które przeobraża...

www.morele.net Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC?

Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC? Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC?

Składając nowy komputer, łatwo dać się ponieść emocjom i wydać lwią część budżetu na potężną kartę graficzną czy szybki procesor. Zasilacz? Często ląduje w koszyku na samym końcu, wybierany "po taniości"....

Składając nowy komputer, łatwo dać się ponieść emocjom i wydać lwią część budżetu na potężną kartę graficzną czy szybki procesor. Zasilacz? Często ląduje w koszyku na samym końcu, wybierany "po taniości". To błąd, który w najlepszym razie kończy się nagłymi resetami systemu, a w najgorszym – dosłownym spaleniem drogich podzespołów. Zasilacz to serce całego PC. Zobacz, jak mądrze dobrać jego moc do nowoczesnego sprzętu i na jakie zabezpieczenia zwrócić uwagę, by zyskać pancerne bezpieczeństwo i absolutny...

DEHN POLSKA sp. z o.o. Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia

Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia

Powszechna obecność wrażliwych urządzeń elektronicznych we współczesnych instalacjach niskiego napięcia modyfikuje wymagania w zakresie ich ochrony. Podczas gdy zagrożenia wywołane przejściowymi wyładowaniami...

Powszechna obecność wrażliwych urządzeń elektronicznych we współczesnych instalacjach niskiego napięcia modyfikuje wymagania w zakresie ich ochrony. Podczas gdy zagrożenia wywołane przejściowymi wyładowaniami atmosferycznymi są powszechnie uwzględniane w procesach projektowych, poważny problem eksploatacyjny stanowią długotrwałe wzrosty napięcia o częstotliwości sieciowej. Tradycyjne ograniczniki chroniące przed przepięciami atmosferycznymi i łączeniowymi (SPD) okazują się wobec nich nieskuteczne....

Nexans Power Accessories Poland Sp. z o.o. Nexans Power Accessories pokaże swoje rozwiązania na targach ENERGETAB 2026

Nexans Power Accessories pokaże swoje rozwiązania na targach ENERGETAB 2026 Nexans Power Accessories pokaże swoje rozwiązania na targach ENERGETAB 2026

Nexans Power Accessories Poland Sp. z o.o. jest cenionym dostawcą prefabrykowanych akcesoriów i osprzętu kablowego niskiego, średniego i wysokiego napięcia. Swoje najlepsze rozwiązania firma zaprezentuje...

Nexans Power Accessories Poland Sp. z o.o. jest cenionym dostawcą prefabrykowanych akcesoriów i osprzętu kablowego niskiego, średniego i wysokiego napięcia. Swoje najlepsze rozwiązania firma zaprezentuje na stoisku G 9 podczas targów ENERGETAB 2026.

HYBRYD Sp.z o.o. Na czym polega przegląd oświetlenia awaryjnego i co musi być sprawdzone?

Na czym polega przegląd oświetlenia awaryjnego i co musi być sprawdzone? Na czym polega przegląd oświetlenia awaryjnego i co musi być sprawdzone?

Sprawne oświetlenie awaryjne ma zapewnić bezpieczną ewakuację w przypadku zaniku zasilania. Aby system działał prawidłowo w sytuacji zagrożenia, konieczne jest jego regularne sprawdzanie. Taki przegląd...

Sprawne oświetlenie awaryjne ma zapewnić bezpieczną ewakuację w przypadku zaniku zasilania. Aby system działał prawidłowo w sytuacji zagrożenia, konieczne jest jego regularne sprawdzanie. Taki przegląd obejmuje ocenę stanu technicznego instalacji, testy działania oraz weryfikację dokumentacji, dzięki czemu można wykryć usterki, zanim wpłyną na bezpieczeństwo użytkowników obiektu.

INNPRO Robert Błędowski Sp. z o.o. Ciepło ucieka przez okno, a rachunek rośnie. Jak ograniczyć straty w wynajmowanym apartamencie?

Ciepło ucieka przez okno, a rachunek rośnie. Jak ograniczyć straty w wynajmowanym apartamencie? Ciepło ucieka przez okno, a rachunek rośnie. Jak ograniczyć straty w wynajmowanym apartamencie?

Zimowy dzień, temperatura spada poniżej zera, a Ty wchodzisz do apartamentu tuż po wyjeździe gości – w sypialni otwarte na oścież okno i rozgrzany grzejnik. Konsekwencje pojawią się później, gdy zostaniesz...

Zimowy dzień, temperatura spada poniżej zera, a Ty wchodzisz do apartamentu tuż po wyjeździe gości – w sypialni otwarte na oścież okno i rozgrzany grzejnik. Konsekwencje pojawią się później, gdy zostaniesz obciążony rachunkiem za prąd. Możesz oczywiście przypominać o wyłączaniu ogrzewania na czas wietrzenia, dopisać kolejną zasadę do regulaminu czy umieścić wskazówkę przy oknie. Nie każda osoba podczas kilkudniowego pobytu będzie jednak pamiętać o wszystkich zaleceniach gospodarza. A co, gdyby ogrzewanie...

Relpol S.A. Relpol na Energetab 2026

Relpol na Energetab 2026 Relpol na Energetab 2026

Zapraszamy do hali A, na stoisko nr 10, gdzie będzie można po raz pierwszy poznać najnowsze propozycje Relpol przygotowane z myślą o nowoczesnych instalacjach elektrycznych.

Zapraszamy do hali A, na stoisko nr 10, gdzie będzie można po raz pierwszy poznać najnowsze propozycje Relpol przygotowane z myślą o nowoczesnych instalacjach elektrycznych.

Impakt S.A. ARMAC rozwija ofertę zasilania awaryjnego. Nowe UPS-y 6 i 10 kVA na targach ENERGETAB

ARMAC rozwija ofertę zasilania awaryjnego. Nowe UPS-y 6 i 10 kVA na targach ENERGETAB ARMAC rozwija ofertę zasilania awaryjnego. Nowe UPS-y 6 i 10 kVA na targach ENERGETAB

ARMAC to polska marka specjalizująca się w rozwiązaniach służących ochronie i stabilizacji zasilania urządzeń elektrycznych, a jej oferta obejmuje zasilacze awaryjne UPS, akumulatory, moduły bateryjne...

ARMAC to polska marka specjalizująca się w rozwiązaniach służących ochronie i stabilizacji zasilania urządzeń elektrycznych, a jej oferta obejmuje zasilacze awaryjne UPS, akumulatory, moduły bateryjne oraz urządzenia ochrony przeciwprzepięciowej przeznaczone zarówno dla użytkowników domowych, jak i odbiorców biznesowych. Marka koncentruje się na tworzeniu kompatybilnych rozwiązań, z których można budować systemy ochrony energetycznej dostosowane do konkretnych zastosowań.

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.Info.pl
