Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Dwumiejscowe zwarcie doziemne w niskonapięciowej sieci IT

Dwumiejscowe zwarcie doziemne w niskonapięciowej sieci IT

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia są często znacząco różne od wartości otrzymanych na podstawie obliczeń. Mają na to wpływ czynniki związane z zastosowaną metodą pomiarową (sposób uziemienia na czas pomiarów punktu neutralnego transformatora zasilającego), a także konfiguracja samej sieci IT, w której wykonujemy pomiary, oraz występowanie innych układów sieciowych w obszarze objętym przez tę sieć (wzajemne bocznikowanie przewodów ochronnych). W artykule przybliżymy te zagadnienia w świetle wyników uzyskanych podczas pomiarów wykonanych w jednym z obiektów przemysłowych.

Zobacz także

Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.)

Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.) Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.)

Od kilku lat obserwuje się w wielu krajach niepokojące zjawiska oddziaływania magnesu na liczniki energii elektrycznej i takich mediów jak gaz lub woda. Wynika to z faktu wzrostu dostępności do magnesów...

Od kilku lat obserwuje się w wielu krajach niepokojące zjawiska oddziaływania magnesu na liczniki energii elektrycznej i takich mediów jak gaz lub woda. Wynika to z faktu wzrostu dostępności do magnesów neodymowych, charakteryzujących się niezwykle dużymi gęstościami energii, a obecnie – także stosunkowo niską ceną. Działania takie uznawane są za całkowicie niedopuszczalne, gdyż niezwykle duże natężenie pola magnetycznego w najbliższym otoczeniu takiego magnesu może wywoływać zakłócenia pracy urządzeń...

Pomiary instalacji elektrycznych

Pomiary instalacji elektrycznych Pomiary instalacji elektrycznych

Instalacja elektryczna w budynku oraz innych obiektach budowlanych pełni funkcję krytyczną, od jej stanu technicznego zależy bowiem funkcjonowanie wielu urządzeń. Dlatego konieczne jest przeprowadzanie...

Instalacja elektryczna w budynku oraz innych obiektach budowlanych pełni funkcję krytyczną, od jej stanu technicznego zależy bowiem funkcjonowanie wielu urządzeń. Dlatego konieczne jest przeprowadzanie regularnych przeglądów oraz okresowych pomiarów instalacji w celu sprawdzenia, czy jej stan pozwala na utrzymanie poziomu i jakości zasilania budynku lub obiektu budowlanego. Drugim powodem przeprowadzania pomiarów eksploatacyjnych jest bezpieczeństwo. Niesprawnie działająca instalacja może być przyczyną...

Metody diagnostyki urządzeń energetycznych w elektrowniach – badania nieniszczące (część 2.)

Metody diagnostyki urządzeń energetycznych w elektrowniach – badania nieniszczące (część 2.) Metody diagnostyki urządzeń energetycznych w elektrowniach – badania nieniszczące (część 2.)

W drugiej części artykułu kontynuujemy omawianie zagadnień związanych z diagnostyką urządzeń energetycznych w elektrowniach za pomocą badań nieniszczących. W pierwszej części skupiliśmy się na metodach...

W drugiej części artykułu kontynuujemy omawianie zagadnień związanych z diagnostyką urządzeń energetycznych w elektrowniach za pomocą badań nieniszczących. W pierwszej części skupiliśmy się na metodach wykrywania powierzchniowych nieciągłości materiałów [12]. Tym razem zostanie przedstawiony opis dwóch, spośród sześciu głównych, metod badań nieniszczących, stosowanych w defektoskopowych badaniach diagnostycznych urządzeń w elektrowniach i w elektrociepłowniach. Zaprezentowane w artykule metody badań...

Przy pomiarach impedancji pętli zwarcia wymagane jest wykonanie uziemienia punktu neutralnego transformatora. Ten etap przygotowania układu sieciowego IT do pomiarów skuteczności ochrony przeciwporażeniowej budzi często obawy zarówno u eksploatujących urządzenia elektryczne, jak i u wykonujących pomiary. Często słyszy się nawet sugestie, żeby odstępować od pomiarów impedancji pętli zwarcia zastępując je metodą obliczeniową. Jest to zjawisko niepokojące, prowadzi bowiem do braku kontroli nad impedancją pętli zwarcia, zwłaszcza w części obejmującej połączenia i przewody ochronne PE. Spotyka się nawet takie „rozwiązania”, że w celu uniknięcia pomiarów nawet w rozległych sieciach IT z urządzeniami kontroli stanu izolacji (UKSI) zmienia się rodzaj ich pracy, tj. przechodzi z sygnalizacji stanu pierwszego zwarcia doziemnego na jego wyłączanie.

O ile wyłączanie pierwszego zwarcia doziemnego w sieciach IT jest jak najbardziej uzasadnione i potwierdzone ruchowo w warunkach dużego narażenia środowiskowego oraz przy niezbyt rozbudowanych sieciach IT (np. w wyrobiskach podziemnych kopalń), to w sieciach powierzchniowych zaprojektowanych jako sieci IT z myślą zapewnienia wysokiego poziomu niezawodności zasilania odbiorników jest to zjawisko niepokojące. Prowadzi ono bezpośrednio do utraty selektywnego działania zabezpieczeń i oparcia ochrony przeciwporażeniowej na jednym tylko urządzeniu – urządzeniu kontroli stanu izolacji. O wiele lepszym rozwiązaniem z punktu widzenia niezawodności zasilania, a może i bezpieczeństwa byłoby przejście na układ sieciowy TN, dający możliwość uzyskania selektywnego działania zabezpieczeń oraz, o czym zapominamy, możliwość ich rezerwacji.

W układzie sieciowym IT z urządzeniami kontroli stanu izolacji wyłączającymi stan pierwszego zwarcia doziemnego, nie może być mowy zarówno o selektywności, jak i rezerwacji w pracy zabezpieczeń przed zwarciem pojedynczym doziemnym.

Prąd dwumiejscowego zwarcia doziemnego

W celu ułatwienia analizy dalszej części artykułu i tytułem uzupełnienia przypomniane zostaną podstawowe reguły opisujące rozpływ prądu dwumiejscowego zwarcia doziemnego w niskonapięciowych sieciach IT.

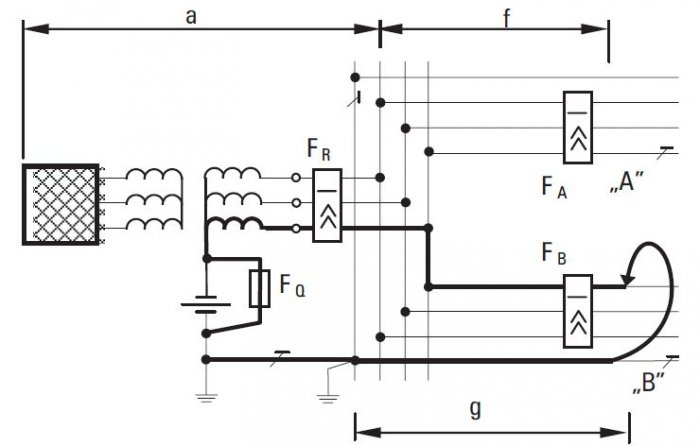

Zgodnie z DIN VDE 0102 dla oznaczeń przedstawionych na rys. 2. wartość rzeczywistego prądu dwumiejscowego zwarcia doziemnego wyznaczamy według wzoru (1):

ei 3 2008 zmiany wartosci wzor1

(1)

który może po przekształceniach przyjąć następującą postać:

ei 3 2008 zmiany wartosci wzor2

(2)

gdzie:

ei 3 2008 zmiany wartosci wzor3

(3)

Dla linii kablowych czterożyłowych wg [6] przy obliczeniach praktycznych często stosujemy następujące zależności (4, 5):

ei 3 2008 zmiany wartosci wzor4 5

(4, 5)

i wówczas wzór (3) otrzymuje uproszczoną postać (6):

ei 3 2008 zmiany wartosci wzor6

(6)

gdzie:

c – współczynnik korekcyjny siły elektromotorycznej obwodu zwarciowego (przy obliczaniu minimalnego prądu zwarciowego dla napięcia znamionowego niskiego do 1000 V i większego od 230/400 V, przyjmujemy cmin=1,00),

Qmax – maksymalna zastępcza impedancja sieci zasilającej przeliczona nastronę DN transformatora,

T – impedancja transformatora dla składowej kolejności zgodnej,

f(k) – impedancja przewodów fazowych,

pe(k) – impedancja przewodów ochronnych.

Warunki wykonywania pomiarów impedancji pętli zwarcia

Jednym z istotnych elementów rzutujących na dokładność pomiarów oraz bezpieczeństwo osób wykonujących pomiary impedancji pętli zwarcia jest miejsce wykonania uziemienia punktu neutralnego na czas pomiarów. Oczywistą lokalizacją, jaka nasuwa się intuicyjnie, jest zacisk neutralny transformatora w komorze transformatora – jednak taka lokalizacja budzi niekiedy opory użytkowników eksploatujących sieć wobec konieczności wielokrotnego odciążania  i wyłączania transformatora. Innym dogodnym punktem jest przewód wyprowadzany z punktu neutralnego transformatorów zasilających sieci IT wyposażone w urządzenia do kontroli stanu izolacji (UKSI), wymagające takiego połączenia do funkcjonalnej pracy. Po przeprowadzeniu niewielkiej modernizacji sposobu przyłączenia przewodu do UKSI można w bezpieczny sposób uziemiać punkt neutralny transformatora na czas pomiarów bez wyłączania i odciążania transformatora.

Musimy mieć jednak świadomość, że to ułatwienie pociąga za sobą zagrożenie i wprowadza dodatkowy błąd pomiarowy wynikający z wtrącenia w obwód pomiarowy (zwarciowy) dodatkowej impedancji. Jest to jednak błąd całkowicie policzalny, a zagrożenie porażeniowe możliwe do oszacowania i zminimalizowania.

Uziemienie punktu neutralnego transformatora w komorze transformatora

Po uziemieniu punktu neutralnego transformatora dla sieci pokazanej na rys. 2., wartość prądu zwarciowego w punkcie „B” możemy wyznaczyć według wzoru (7), wykorzystując zależność opisaną wzorem (3):

  • dla punktu „B”:



    (7)



    gdzie:

    (8)





Uziemienie punktu neutralnego transformatora w miejscu zabudowania UKSI

ei 3 2008 zmiany wartosci wzor9

(9)

Uziemienie punktu neutralnego transformatora w miejscu zabudowy urządzenia do kontroli stanu izolacji wprowadza większy błąd pomiarowy z uwagi na wtrącenie w obwód zwarcia pomiarowego dodatkowej impedancji – wzór (9).

Dodatkowe zabezpieczenie układu IT na czas pomiarów

Uziemienie punktu neutralnego transformatora na czas pomiarów pociąga za sobą konieczność wykonania dodatkowego zabezpieczenia układu IT (dla transformatorów o grupie połączeń Yy). Wynika to ze zmiany warunków pracy zabezpieczeń przetężeniowych dobranych w celu wyłączania zwarć dwumiejscowych doziemnych w sieciach IT, „zobowiązanych” po wykonaniu uziemienia pomiarowego do wykrywania i wyłączania zwarć jednomiejscowych doziemnych w nowej sieci TN.W celu sprawdzenia, które odbiory po pomiarowym uziemieniu punktu neutralnego transformatora mają prawidłowo działające zabezpieczenia po uziemieniu punktu neutralnego transformatora (tj. wyłączające jednofazowe zwarcia doziemne w sieci TN), należy rozwiązać dwie nierówności:

  • dla uziemienia punktu neutralnego transformatora w komorze transformatora:
ei 3 2008 zmiany wartosci wzor10

(10)

  • dla uziemienia punktu neutralnego transformatora przy UKSI:
ei 3 2008 zmiany wartosci wzor11

(11)

Po dokonaniu elementarnych przekształceń wzorów (10) i (11) otrzymujemy zależności określające, które z zabezpieczeń będą działały prawidłowo, tj.:

  • po uziemieniu punktu neutralnego transformatora w komorze transformatora są to zabezpieczenia dobrane dla odbiorów o impedancjach:



    (12)

  • dla uziemienia punktu neutralnego transformatora przy UKSI są to zabezpieczenia dobrane dla odbiorów o impedancjach:



    (13)

Na podstawie wzorów (12) i (13) po uziemieniu punktu neutralnego transformatora tylko część zabezpieczeń przetężeniowych będzie działała prawidłowo. Aby przywrócić pełną ochronę przeciwporażeniową w czasie wykonywania pomiarów, należy zabudować dodatkowe zabezpieczenie na pomiarowym przewodzie łączącym punkt neutralny transformatora z zaciskiem PE. Wartość prądu powodującego samoczynne wyłączenie zasilania IaQN dla tego zabezpieczenia dobieramy według jednego z następujących wzorów (w zależności od miejsca wykonywania uziemienia punktu neutralnego transformatora):

ei 3 2008 zmiany wartosci wzor14

(14)

ei 3 2008 zmiany wartosci wzor15

(15)

Przykład pomiarowy

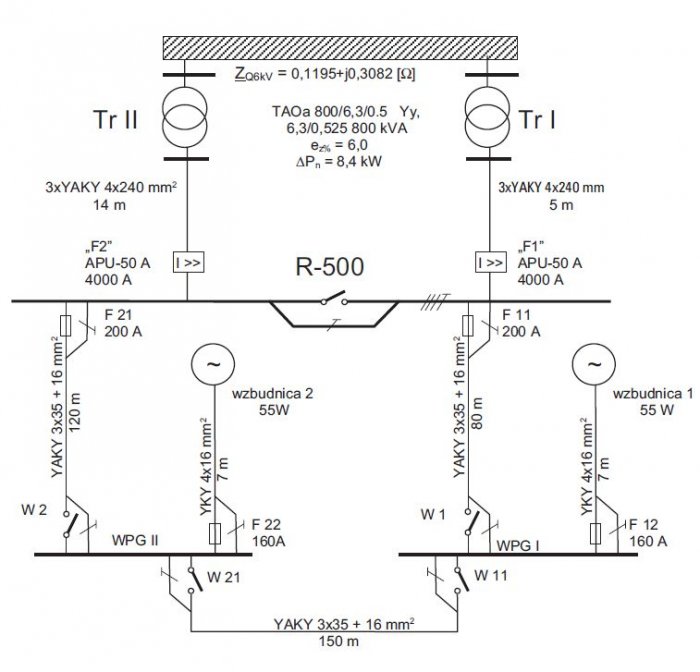

Oceniając rzeczywisty stopień wpływu wyboru sposobu uziemienia punktu neutralnego transformatora na wartości zmierzonych impedancji pętli zwarcia i dodatkowe zagrożenie porażeniowe, najlepiej przenieść rozważania teoretyczne w realia istniejących sieci przemysłowych, np. dla sieci przedstawionej na rys. 4. – jest to sieć IT 500 V bez przewodu neutralnego z uziemieniem zbiorowym, zasilająca urządzenia na powierzchni kopalni węgla kamiennego, wentylacyjnego szybu peryferyjnego.

Po uziemieniu punktu neutralnego transformatora w zależności od sposobu realizacji uziemienia otrzymano następujące wyniki pomiarowe:

  • dla uziemienia w miejscu zainstalowania UKSI (połączenie punktu neutralnego z zaciskiem pomiarowym UKSI jest wykonane za pomocą jednej z żył przewodu YKY 3×2,5 mm2 o długości 14 m) (pomiar na zaciskach UKSI) – 0,181 Ω,
  • dla uziemienia w komorze transformatora (pomiar na zaciskach transformatora) – 0,09 Ω.

Wykorzystując wzory (14) i (15) otrzymujemy określone w tab. 1. wartości dla charakterystycznych wielkości układu sieciowego IT z uziemionym punktem neutralnym na czas pomiarów (tab. 1.).

Z analizy danych przedstawionych w tabeli 1. wynika, że odbiory, które zabezpieczane są topikowymi wkładkami bezpiecznikowymi typu gG, o prądach znamionowych większych niż:

  • 63 A – przy uziemieniu punktu neutralnego w miejscu zainstalowania UKSI,
  • 125 A – przy uziemieniu punktu neutralnego w komorze transformatora nie będą wyłączały prądu zwarcia doziemnego w sieci TN powstałej po uziemieniu punktu neutralnego na czas pomiarów. Dlatego należy stosować dodatkowe zabezpieczenie układu na czas pomiarów o prądzie powodującym samoczynne zadziałanie, wyznaczonym według wzoru (14) lub (15).

Wpływ przewodów PE na impedancję pętli zwarcia

Przy metodzie obliczeniowej wyznaczania impedancji pętli zwarcia zwykle nie uwzględnia się równoległego połączenia przewodów ochronnych PE i to przynależnych do tych samych (przy rezerwowym zasilaniu) oraz różnych układów sieciowych zasilających urządzenia w granicach jednego obiektu. Przewody te, przy prawidłowo wykonanej głównej szynie wyrównania potencjału, wzajemnie bocznikując się w istotny sposób wpływają na wartości impedancji pętli zwarcia zwiększając prądy.

Miało to konsekwencje przy pomiarach impedancji pętli zwarcia wykonanych dla urządzeń zasilanych w ramach sieci IT przedstawionej na rys. 4. – wybrane wyniki pomiarów, dla przykładu zobrazowania skali zjawiska, zostały przedstawione w tab. 2.

Podsumowanie

Rozwiązania polegające na odstępowaniu od pomiarów impedancji pętli zwarcia i pomysł zastępowania ich metodami obliczeniowymi są zjawiskami niepokojącymi, prowadzą bowiem do braku kontroli impedancji pętli zwarcia, zwłaszcza w części obejmującej połączenia i przewody ochronne PE. Podobnie jest z rozwiązaniami polegającymi na zmianie sposobu pracy urządzeń do kontroli stanu izolacji z sygnalizacji, na wyłączenie pierwszego zwarcia doziemnego rozbudowanych układów sieciowych IT – prowadzi to do utraty selektywnej pracy zabezpieczeń i oparcia ochrony przeciwporażeniowej tylko na jednym urządzeniu – urządzeniu, którego praca jest zależna od napięcia zasilającego.

Literatura

  1. DIN VDE 0102 Berechnung von Kurzschlußströmen in Drehstromnetzen.
  2. PN-81/E-04070.10 Transformatory. Metody badań. Pomiar impedancji dla składowej zerowej.
  3. PN-IEC-60364-4-41:2000 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa.
  4. PN-IEC-60364-6-61:2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze.
  5. G. Loska, Ochrona przeciwporażeniowa w niskonapięciowych sieciach IT podczas wykonywania pomiarów impedancji zwarciowej, „Mechanizacja i Automatyzacja Górnictwa”, nr 4/376 z 2002 r.
  6. H. Markiewicz, Urządzenia elektroenergetyczne, WNT, Warszawa 2001.
