Pomiary jakości energii elektrycznej – zagadnienia wybrane
Jakość energii elektrycznej dostarczanej do urządzeń elektrycznych ma coraz większe znaczenie. Wynika to z zastosowania w przemyśle oraz urządzeniach codziennego użytku zaawansowanej elektroniki wrażliwej na zakłócenia zasilania. Efektem zaburzeń występujących w sieciach elektroenergetycznych są: migotanie światła i monitorów, utrata danych po zawieszeniu się systemu komputerowego, przegrzewanie się transformatorów i silników oraz częste zadziałania układów zabezpieczających. Nieprzewidziane i niezauważone na czas problemy z jakością energii mogą powodować przestoje w produkcji lub awarie urządzeń [1].
Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia...
Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia są często znacząco różne od wartości otrzymanych na podstawie obliczeń. Mają na to wpływ czynniki związane z zastosowaną metodą pomiarową (sposób uziemienia na czas pomiarów punktu neutralnego transformatora zasilającego), a także konfiguracja samej sieci IT, w której wykonujemy pomiary, oraz...
W Dzienniku Ustaw z dnia 20.06.2023 r., poz. 1142, ukazało się Rozporządzenie Ministra Klimatu i Środowiska z dnia 30 maja 2023 r. w sprawie wymagań dla standardów komunikacji pomiędzy licznikiem zdalnego...
W Dzienniku Ustaw z dnia 20.06.2023 r., poz. 1142, ukazało się Rozporządzenie Ministra Klimatu i Środowiska z dnia 30 maja 2023 r. w sprawie wymagań dla standardów komunikacji pomiędzy licznikiem zdalnego odczytu a urządzeniami odbiorcy energii elektrycznej w gospodarstwie domowym oraz dla tych urządzeń na potrzeby komunikacji z licznikiem zdalnego odczytu.
Pomiar rezystancji izolacji polega na zmierzeniu prądu płynącego przez materiał izolacyjny przy napięciu probierczym odpowiednim dla danego obiektu. Wykorzystując prawo Ohma, obliczona zostanie rezystancja...
Pomiar rezystancji izolacji polega na zmierzeniu prądu płynącego przez materiał izolacyjny przy napięciu probierczym odpowiednim dla danego obiektu. Wykorzystując prawo Ohma, obliczona zostanie rezystancja izolacji materiału, z którego ta izolacja została wykonana. Parametr ten – dzięki możliwości porównania go do wartości wymaganych – uważany jest powszechnie za ostatecznie wystarczający do dokonania oceny, czy stan izolacji obiektu jest zadowalający, czy nie.
Zaburzenia zasilania są powodowane przez odbiorniki energii elektrycznej przyłączone do sieci zasilającej, a w szczególności odbiorniki nieliniowe. W szczególności dotyczy to zasilaczy komputerowych, przemienników częstotliwości oraz oświetlenia energooszczędnego z elektronicznymi sterownikami wysokiej częstotliwości. Często dalekowschodni producenci obniżają koszty produkcji eliminując filtry zakłóceń elektromagnetycznych, co powoduje ich bezpośrednią emisję do sieci [1].
Zakłócenia
Prawidłowa praca urządzeń elektrycznych uwarunkowana jest głównie parametrami zasilającej je energii elektrycznej, przy czym za parametr podstawowy uważane jest napięcie zasilające. Przyczyną zakłóceń napięcia zasilającego są czynniki leżące zarówno po stronie dostawcy energii, wynikające ze zwarć w sieci, przerw w zasilaniu, niedostatecznej kompensacji mocy biernej, jak i jakości urządzeń zasilających.
Drugim aspektem są warunki po stronie odbiorcy, w tym odbiorniki pobierające prąd odkształcony, nieodpowiednie zwymiarowanie instalacji odbiorczej i zła jakość jej elementów. Z tych powodów dotrzymanie odpowiednich parametrów napięcia zasilającego to zadanie dotyczące zarówno dostawców, jak i odbiorców energii elektrycznej. W przypadku dużych odbiorców przemysłowych zawierane są w tym celu odpowiednie umowy pomiędzy dostawcą i odbiorcą, dotyczące dopuszczalnego poziomu zakłóceń wprowadzanych do sieci przez urządzenia odbiorcze.
Ponieważ wprowadzenie takich ustaleń byłoby niezwykle trudne w przypadku indywidualnych odbiorców zasilanych z sieci komunalnych, określono dopuszczalne poziomy emisyjności zakłóceń dla odbiorników powszechnego użytku, które sprecyzowano w zeszytach normy o ogólnym numerze PN-EN 61000.
Norma ta dotyczy kompatybilności elektromagnetycznej urządzeń odbiorczych, a do jej postanowień powinni się stosować producenci tych urządzeń. Z drugiej strony istnieją ustalenia dotyczące dostawców energii. W przypadku odbiorców przemysłowych są one określone w indywidualnych umowach na dostawę energii [1, 2, 3]. Natomiast podstawowe wymogi dotyczące odpowiedniej jakości napięcia zasilającego dla odbiorców zasilanych z sieci komunalnych są określone w normie PN-EN 50160.
W dniu 4 maja 2007 r. Minister Gospodarki wprowadził w drodze rozporządzenia (DzU z 2007 r., nr 93, poz. 623, z późniejszymi zmianami) szczegółowe warunki funkcjonowania systemu elektroenergetycznego. Rozporządzenie to wprowadza w życie postanowienia normy PN-EN 50160 z niewielkimi uzupełnieniami w rozdziale 10 pod tytułem „Parametry jakościowe energii elektrycznej i standardy jakościowe obsługi odbiorców oraz sposób załatwiania reklamacji”.
Rozporządzenie Ministra Infrastruktury z dnia 10 grudnia 2010 r., zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU 2010 r., nr 239, poz. 1597) wprowadziło obligatoryjność normy PN-EN 50160:2002+AC: 2004+Ap1:2005) i określa parametry napięcia zasilającego w publicznych sieciach rozdzielczych.
Normalizacja

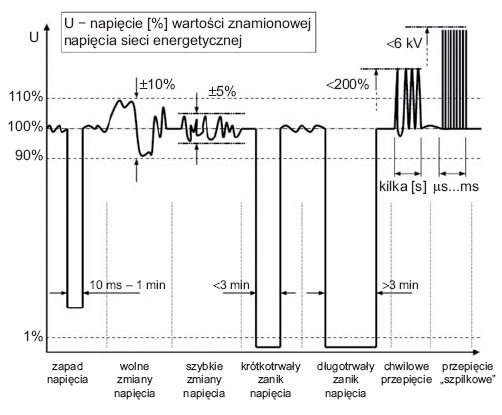

Norma PN-EN 50160 ustala między innymi wymagania dotyczące charakterystycznych parametrów napięcia zasilającego, podaje sposoby ich wyznaczania oraz graniczne dopuszczalne odchylenia od wartości znamionowych. Dla sieci niskiego napięcia odnoszą się one do parametrów mierzonych w złączu instalacji elektrycznej.
Norma PN-EN 50160 podaje definicje i zakresy dopuszczalnych zmian parametrów, co zostało omówione w artykule [1]. Niektóre typy zakłóceń napięcia zasilającego zilustrowano na rysunku 1.
Harmoniczne i interharmoniczne
Częstotliwości harmoniczne są całkowitymi wielokrotnościami częstotliwości podstawowej. Z punktu widzenia rodzaju analizowanych w elektrotechnice przebiegów można wyróżnić harmoniczne napięcia lub prądu. Ze względu na relacje częstotliwości składowych analizowanego przebiegu odkształconego do częstotliwości składowej podstawowej, można wyróżnić oprócz harmonicznych dodatkowo interharmoniczne napięcia. Są to napięcia sinusoidalne o częstotliwości zawartej między harmonicznymi, tj. częstotliwości niebędącej całkowitą krotnością częstotliwości składowej podstawowej. Interharmoniczne napięcia o niewiele różniących się wartościach częstotliwości mogą wystąpić w tym samym czasie, tworząc widmo szerokopasmowe [5].
W sieci energetycznej zdarzają się zarówno pojedyncze częstotliwości interharmoniczne, jak i całe ich pasma. Źródłem powstawania zniekształceń interharmonicznych mogą być gwałtowne, powtarzające się zmiany obciążenia, przetwornice mocy i częstotliwości, piece łukowe, silniki elektryczne o zmiennym obciążeniu. Konsekwencją występowania interharmonicznych w sieci zasilającej mogą być zdudnienia z częstotliwością podstawową i harmonicznymi, powodujące wahania napięcia i występowanie zjawiska migotania światła – flikera. Ponadto interharmoniczne mogą powodować dodatkowe straty w instalacjach, wynikające z przepływu „niechcianego” prądu, zakłócenia w pracy lamp fluoroscencyjnych i innych urządzeń elektronicznych opierających swe działanie na przejściu sygnału przez „zero” oraz rezonanse w sieci [6].
Dopuszczalne wartości poszczególnych harmonicznych są zawarte w normie PN-EN 50160. Dopuszczalna wartość współczynnika zawartości harmonicznych THD w sieciach publicznych zarówno niskiego, jak i średniego napięcia określona jest w normie i wynosi 8%. Zmiany w zakresie badania harmonicznych i interharmonicznych obserwujemy nie tylko w przypadku ich dopuszczalnych wartości, ale również w sposobach badania emisyjności odbiorników i wyznaczania zawartości harmonicznych i interharmonicznych w sieci [5].
Podczas analizy przebiegów okresowych nie ma problemu z synchronizacją czasu i podstawowego okresu otrzymanego przebiegu (także z harmonicznymi). W przypadku analizy interharmonicznych występują komplikacje. Częstotliwości tych składowych nie tylko nie są całkowitymi krotnościami częstotliwości podstawowej, ale dodatkowo często ulegają zmianie w czasie, co utrudnia ich pomiar [5]. Ze względu na obecność sygnałów harmonicznych i interharmonicznych, częstotliwość Fouriera, która jest największym wspólnym podzielnikiem dla wszystkich składowych częstotliwości występujących w sygnale, jest różna od podstawowej częstotliwości napięcia zasilającego i zwykle bardzo mała. W związku z tym powstają dwa rodzaje problemów:
minimalny czas próbkowania może być długi, a liczba próbek duża,
podstawowa częstotliwość Fouriera jest często trudna do przewidzenia, ponieważ częstotliwości wszystkich składowych sygnałów nie są z założenia znane [5].
Aby uniknąć wymienionych sytuacji, opracowano normę PN-EN 61000-4-7:2007+A1:2011 Kompatybilność elektromagnetyczna (EMC). Część 4-7: Metody badań i pomiarów. Ogólny przewodnik dotyczący pomiarów harmonicznych i interharmonicznych oraz przyrządów pomiarowych, dla sieci zasilających i przyłączonych do nich urządzeń, dzięki której proces pomiaru jest łatwiejszy, a rezultaty są powtarzalne. Norma ta określa metodę pomiaru interharmonicznych opartą na koncepcji tzw. grupowania. Podstawą jest analiza Fouriera przeprowadzona w oknie czasowym 10 okresów częstotliwości czasowej 50 Hz, to jest ok. 200 ms. Próbkowanie jest synchroniczne z częstotliwością sieci zasilającej za pomocą pętli fazowej. Wynikiem jest spektrum o 5 Hz rozdzielczości. Norma PN-EN 61000-4-7+A1:2011 definiuje sposób przetworzenia otrzymanych w ten sposób indywidualnych 5 Hz prążków widma, w celu wyznaczenia tzw. grup harmonicznych lub interharmonicznych, względem których odnoszone są zalecenia norm i raportów technicznych [5].
Literatura
K. Kuczyński, Jakość zasilania - wytyczne i sposoby pomiaru, „elektro.info” nr 11/2007.
Z. Hanzelka, Jakość dostaw energii elektrycznej - wyzwaniem dla współczesnej elektrotechniki, „elektro.info” 12/2006.
Materiały dydaktyczne Politechniki Wrocławskiej.
K. Urbański, Pomiary jakości energii elektrycznej z wykorzystaniem techniki mikroprocesorowej, Konferencja KNWS’04.
J. Leszczyński, Badanie jakości energii elektrycznej - analiza porównawcza metod i przepisów, Prace Naukowe Instytutu Maszyn, Napędów i Pomiarów Elektrycznych Politechniki Wrocławskiej Nr 64.
A. Olencki, K. Urbański, P. Mróz, Pomiary interharmonicznych w ocenie jakości energii elektrycznej, Przegląd Telekomunikacyjny nr 6/2008, s. 837-839.
