Pomiary oraz obliczenia parametrów silnika reluktancyjnego przełączalnego

dr inż Krzysztof Tomczuk | elektro.info 12/2010 | 2010-12-08

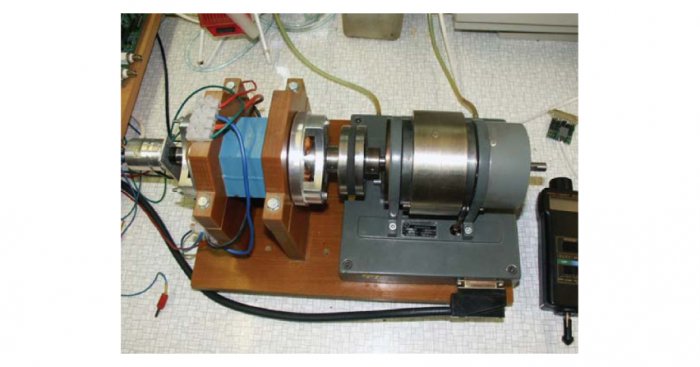

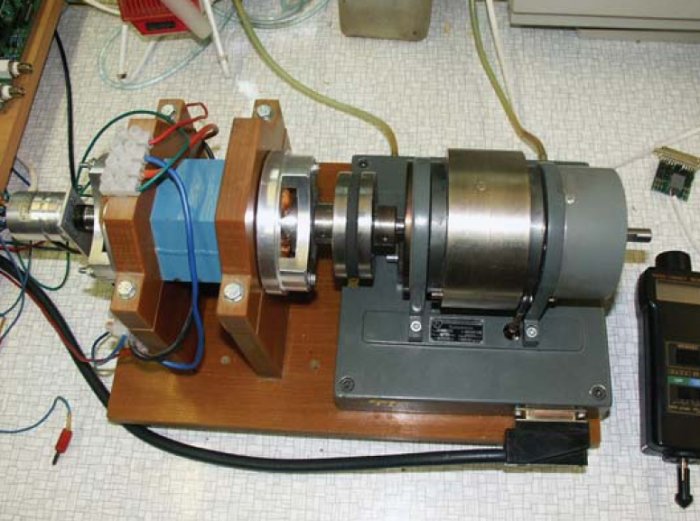

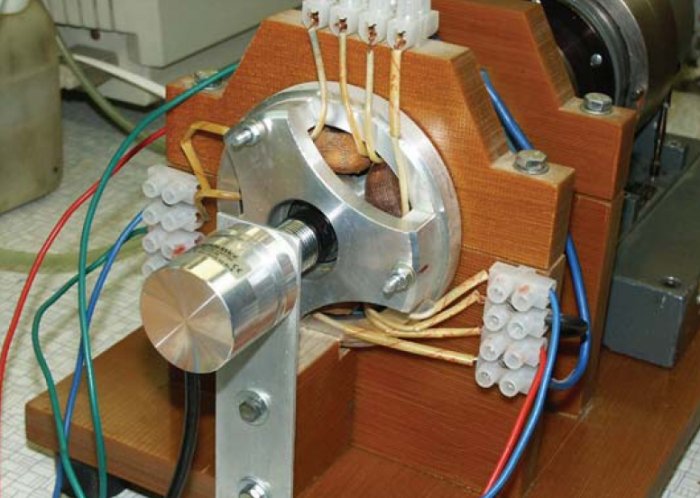

SRM z hamownicą użyte w badaniach

K. Tomczuk

Zobacz także

mgr inż. Grzegorz Loska Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia są często znacząco różne od wartości otrzymanych na podstawie obliczeń. Mają na to wpływ czynniki związane z zastosowaną metodą pomiarową (sposób uziemienia na czas pomiarów punktu neutralnego transformatora zasilającego), a także konfiguracja samej sieci IT, w której wykonujemy pomiary, oraz...

mgr inż. Roman Domański Metody pomiaru rezystancji uziemienia (część 2.)

Metody pomiaru rezystancji uziemienia (część 2.)

Opisane w pierwszej części artykułu („elektro.info” 11/2025) założenia teoretyczne znajdują swoje odzwierciedlenie w szeregu praktycznych metod pomiarowych, zaimplementowanych w nowoczesnych przyrządach. Wybór odpowiedniej metody zależy od rodzaju i rozległości badanego systemu uziemiającego oraz warunków terenowych.

mgr inż. Roman Domański Metody pomiaru rezystancji uziemienia (część 1.): rodzaje, zastosowania oraz cechy charakterystyczne

Metody pomiaru rezystancji uziemienia (część 1.): rodzaje, zastosowania oraz cechy charakterystyczne

Prawidłowo zaprojektowany i wykonany system uziemiający stanowi fundamentalny element zapewnienia bezpieczeństwa oraz niezawodności funkcjonowania instalacji i urządzeń elektrycznych. Jego skuteczność jest weryfikowana poprzez okresowe pomiary rezystancji uziemienia, które pozwalają na ocenę poziomu ochrony przeciwporażeniowej, ochrony odgromowej i przepięciowej. Zgodność z wymaganiami technicznymi norm jest kluczowa dla bezpiecznej eksploatacji obiektów budowlanych. Pomimo obligatoryjnego charakteru...

Pomiar momentu statycznego

Na podstawie badań zastosowanego silnika reluktancyjnego wyznaczono przebiegi momentu statycznego generowanego przez pasmo silnika na zablokowanym wirniku oraz wartości strumienia elektromagnetycznego.

Pomiar statycznego momentu generowanego przez pasmo fazowe wykonany został za pomocą specjalnego ramienia, które założone zostało na wał silnika. Ramię to miało możliwość precyzyjnego ustawiania wirnika w odpowiednim położeniu, dzięki przekładni ślimakowej względem uzwojenia, w którym wymuszano przepływ prądu. Prąd ten wywoływał przepływ strumienia w obwodzie magnetycznym silnika wytwarzając siłę, która mierzona była na końcu ramienia za pomocą wagi elektronicznej.

Badania symulacyjne przeprowadzane w pamięci operacyjnej komputera umożliwiają zapoznanie się ze zjawiskami zachodzącymi w badanym obiekcie. W celu otrzymania zadowalających pod względem dokładności wyników należy rozpoznać fizyczne parametry obiektu, które następnie zostają wprowadzone do modelu symulacyjnego. pomiary oraz obliczenia parametrów silnika reluktancyjnego przełączalnego dr inż. Krzysztof Tomczuk – Instytut Elektrotechniki. W czasie badania prąd w uzwojeniu utrzymywany był na stałej niezmiennej wartości, w chwili odczytu pomiaru.

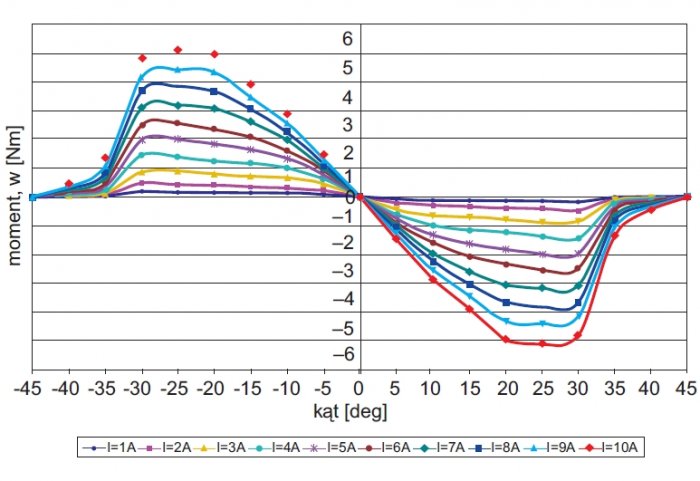

Rysunek 1. przedstawia przebiegi statycznego momentu elektromagnetycznego generowanego przez pasmo fazowe SRM. Największą jego wartość uzyskuje się, gdy wirnik znajduje się w położeniu od α=–20 do –30. Dla zakresu pracy silnikowej kąty sterujące pracą SRM należy ustawić w strefie od –45 do 0 stopni. Jeżeli kąty sterowania ustawione będą poza tym zakresem, to SRM przejdzie w zakres pracy generatorowej.

Pomiar strumienia elektromagnetycznego

Pomiary strumienia zostały wykonane za pomocą pomiarów przebiegu napięcia i prądu w czasie na zablokowanym wirniku w określonym położeniu.

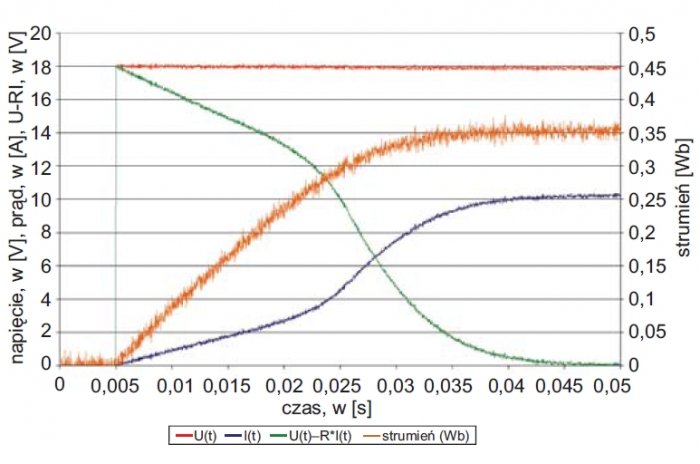

Na podstawie zarejestrowanych przebiegów napięcia i prądu wyliczono krzywą U(t)–RI(t), a następnie dokonano całkowania tego przebiegu, czyli wyliczenia zależności strumienia od czasu (1) [1].

ei 12 2010 pomiary oraz obliczenia parametrow silnika reluktancyjnego przelaczalnego wzor1

Wzór 1

Rejestracja mierzonych przebiegów umożliwiała zapisanie 2000 próbek, z których następnie wyliczono przebieg strumienia. Do przedstawienia wyników wybrano tylko te wartości strumienia, które odpowiadały wartościom prądu co 0,5 A, a następnie dokonano aproksymacji przebiegu.

W celu wyliczenia przebiegów strumienia dla pozostałych kątów, należy przeprowadzić tę samą operację przy innych kątach położenia zablokowanego wirnika i dla takiego napięcia zasilającego, które wymusi przepływ prądu spodziewanego w uzwojeniu silnika podczas jego pracy.

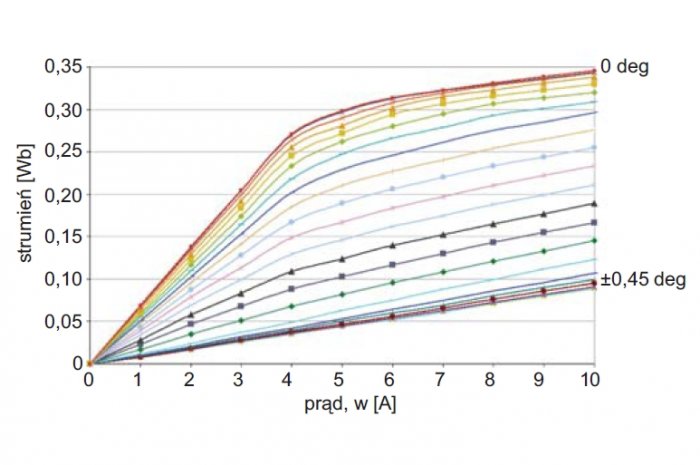

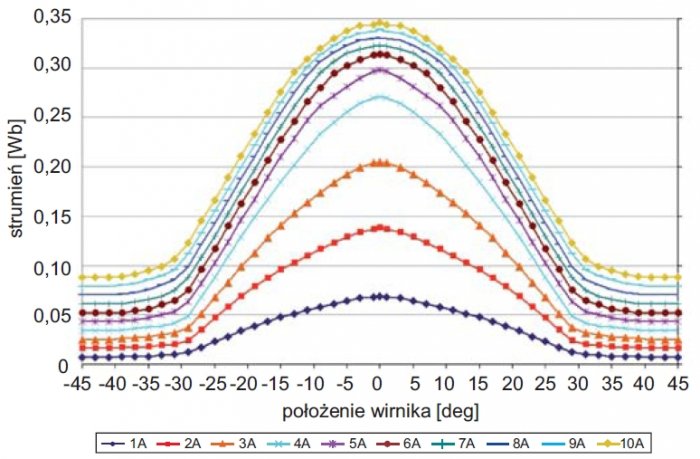

Rysunki 3. i rysunek 4. przedstawiają zmienności strumienia magnetycznego w obwodzie magnetycznym maszyny dla różnych położeń wirnika oraz różnych wartości prądów płynących przez uzwojenie silnika.

Zgodnie ze wzorem (2) strumień i indukcyjność pasma fazowego są ze sobą powiązane zależnością:

ei 12 2010 pomiary oraz obliczenia parametrow silnika reluktancyjnego przelaczalnego wzor2

Wzór 2

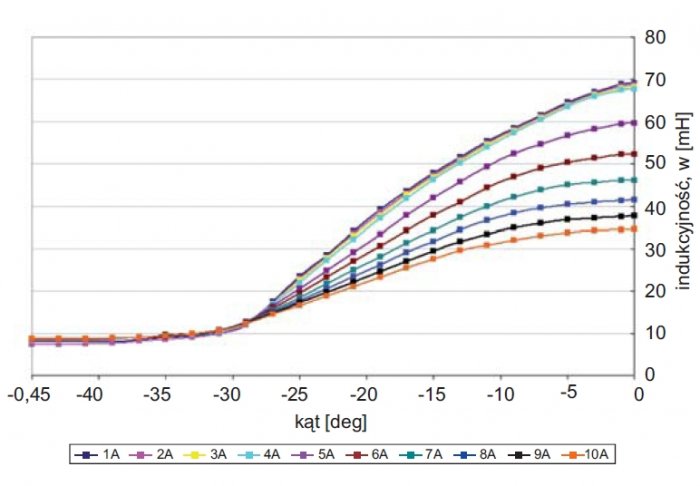

Na rysunku 5. przedstawiono przebiegi indukcyjności pasma fazowego dla różnych położeń wirnika i prądów pasm fazowych.

Największe indukcyjności pasm fazowych uzyskuje się dla położenia wirnika α=0°. Gdy wirnik oddala się od nabiegunnika, wartość strumienia maleje powodując zmniejszenie się indukcyjności pasma fazowego.

Model matematyczny silnika

Zmierzone parametry silnika czyli moment statyczny oraz pochodne strumienia (4) wprowadza się do równania napięciowego uzwojenia (3) w postaci specjalnych tablic (Look up Tables).

ei 12 2010 pomiary oraz obliczenia parametrow silnika reluktancyjnego przelaczalnego wzor3

Wzór 3

gdzie:

j – numer pasma fazowego.

Przy założeniu, że pomija się sprzężenia między pasmami (4):

ei 12 2010 pomiary oraz obliczenia parametrow silnika reluktancyjnego przelaczalnego wzor4

Wzór 4

Zależność (5) jest równaniem mechanicznym silnika. Określa zależności pomiędzy inercją mas wirujących, współczynnikiem tarcia laminarnego D, tarciem stałym T_f, obciążeniem TL, a wartością wymuszenia M, jaką jest generowany moment elektromagnetyczny:

ei 12 2010 pomiary oraz obliczenia parametrow silnika reluktancyjnego przelaczalnego wzor5

Wzór 5

Podsumowanie

Dokładność przyjętego modelu matematycznego opisującego określone zjawisko, które zamierza się badać, oraz precyzyjne określenie parametrów, które w tym modelu występują, są kluczowymi wymaganiami do osiągnięcia żądanej dokładności otrzymanych wyników.

Literatura

R. Krishnan, Switched Reluctance Motor Drives, CRC Press, London 2001.
