Testowanie jakości warystorów niskonapięciowych

dr hab. inż Janusz Smulko | elektro.info 11/2009 | 2008-11-12

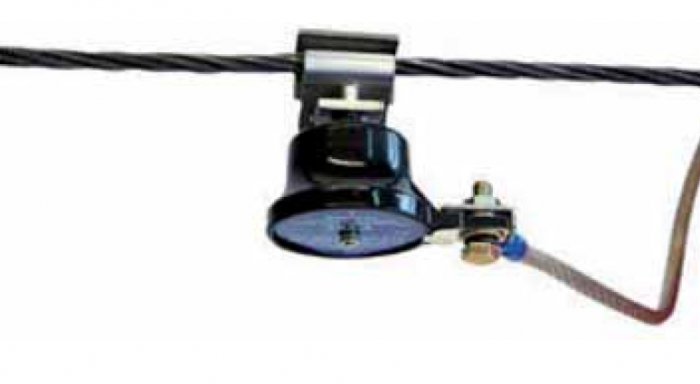

Zdjęcie zainstalowanego w sieci niskiego napięcia warystora ASA-A firmy Apator [4]

Warystory są powszechnie stosowanym elementem zabezpieczającym przed przepięciami sieć energetyczną. Jakość tych elementów jest bardzo istotna, aby zabezpieczenie było skuteczne. Warystory są wykonywane z taniego i powszechnie stosowanego materiału – tlenku cynku wraz z dodatkami innych substancji, stanowiących zwykle tajemnicę producenta i decydujących o końcowej jakości wyrobu. Produkty opuszczające fabrykę spełniają narzucone wymogi dotyczące charakterystyki prądowo-napięciowej, zapewniając w ten sposób odpowiednią ochronę przed przepięciami.

Zobacz także

mgr inż. Grzegorz Loska Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia są często znacząco różne od wartości otrzymanych na podstawie obliczeń. Mają na to wpływ czynniki związane z zastosowaną metodą pomiarową (sposób uziemienia na czas pomiarów punktu neutralnego transformatora zasilającego), a także konfiguracja samej sieci IT, w której wykonujemy pomiary, oraz...

mgr inż. Roman Domański Metody pomiaru rezystancji uziemienia (część 2.)

Metody pomiaru rezystancji uziemienia (część 2.)

Opisane w pierwszej części artykułu („elektro.info” 11/2025) założenia teoretyczne znajdują swoje odzwierciedlenie w szeregu praktycznych metod pomiarowych, zaimplementowanych w nowoczesnych przyrządach. Wybór odpowiedniej metody zależy od rodzaju i rozległości badanego systemu uziemiającego oraz warunków terenowych.

mgr inż. Roman Domański Metody pomiaru rezystancji uziemienia (część 1.): rodzaje, zastosowania oraz cechy charakterystyczne

Metody pomiaru rezystancji uziemienia (część 1.): rodzaje, zastosowania oraz cechy charakterystyczne

Prawidłowo zaprojektowany i wykonany system uziemiający stanowi fundamentalny element zapewnienia bezpieczeństwa oraz niezawodności funkcjonowania instalacji i urządzeń elektrycznych. Jego skuteczność jest weryfikowana poprzez okresowe pomiary rezystancji uziemienia, które pozwalają na ocenę poziomu ochrony przeciwporażeniowej, ochrony odgromowej i przepięciowej. Zgodność z wymaganiami technicznymi norm jest kluczowa dla bezpiecznej eksploatacji obiektów budowlanych. Pomimo obligatoryjnego charakteru...

Niestety, w trakcie eksploatacji, w wyniku narażeń na atmosferyczne czynniki zewnętrzne oraz przewodzenie dużych prądów, podczas losowej liczby występujących przepięć, struktura warystora ulega stopniowej degradacji. W efekcie warystor może przestać pełnić skutecznie swoją funkcję zabezpieczającą. Dlatego istnieje konieczność testowania skuteczności ochrony przepięciowej warystorów stosowanych w sieci energetycznej niskiego napięcia. W artykule przedstawiono budowę warystorów, z uwzględnieniem procesów zachodzących w ich strukturach i prowadzących do zmiany ich parametrów elektrycznych oraz sposoby testowania ich jakości.

Warystory są obecnie powszechnie stosowanym elementem zabezpieczającym sieć energetyczną przed szkodliwym działaniem przepięć powodowanych głównie zjawiskami atmosferycznymi. Popularność tych elementów wynika z dobrych właściwości ochronnych, relatywnie niskich kosztów produkcji oraz możliwości stosowania dla bardzo szerokiego zakresu napięć, zaczynając od pojedynczych woltów, a kończąc na zabezpieczeniach linii energetycznych o napięciu setek kV. Na rynku są dostępne warystory wykonane z węglika krzemu (SiC) lub z tlenku cynku (ZnO) [1 - 5].

Możliwości ochrony układów przed przepięciami za pomocą warystorów wynikają z ich nieliniowej charakterystyki prądowo-napięciowej. Dla małych napięć warystor charakteryzuje się rezystancją na poziomie nawet 10¹⁰ Ω, a prąd płynący przez jego strukturę jest na poziomie dziesiątek μA. Przy wyższych napięciach charakterystykę warystora można opisać zależnością:

ei 11 2009 testowanie jakosci warystorow niskonapieciowych wzor1

Wzór 1

gdzie:

I – prąd,

U – napięcie,

k – stała skalująca,

α – wykładnik potęgi.

Duża wartość wykładnika α oznacza, że prąd gwałtownie rośnie nawet przy niewielkich zmianach napięcia na jego zaciskach. Dla warystorów wykonanych z ZnO uzyskuje się wartości α=80, co jest wartością kilkakrotnie większą niż osiągana w przypadku konkurencyjnego materiału SiC. Przy dalszym wzroście napięcia warystor przechodzi w stan nasycenia i zachowuje się jak rezystor o rezystancji rzędu pojedynczych Ω.

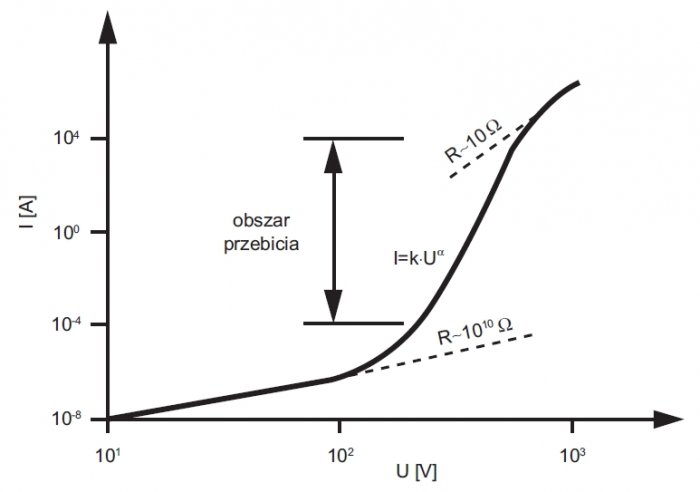

Przedstawiona charakterystyka prądowo-napięciowa warystora (rys. 1.) oznacza doskonałe właściwości tłumienia przepięć przez przewodzenie nawet bardzo dużych prądów powodowanych napięciem powyżej pewnego napięcia progowego, charakterystycznego dla używanego egzemplarza, oraz stanem odłączenia od chronionego układu przy małych napięciach podczas jego normalnej eksploatacji.

Sposób wytwarzania warystorów

Popularność stosowania warystorów spowodowała, że są produkowane przez wielu niezależnych producentów, w tym także w Polsce (np. ABB Przasnysz, Apator S.A.). W trakcie produkcji ziarna ZnO oraz innych tlenków metali (np. Bi₂O₃, CoO, MnO, Si₂O₃) są mieszane, a następnie prasowane. Po takim przygotowaniu następuje proces wypalania w atmosferze powietrza, w temperaturze powyżej 1000°C [1]. Gotowy krążek przedstawiono na rysunku 2a. Pożądane właściwości elektryczne uzyskuje się w wyniku powstania złączy na granicy między ziarnami ZnO. Pozostałe składniki, wykorzystywane przy konstrukcji warystora, służą jako wypełniacz między przestrzeniami ZnO oraz decydują po części o procesie wzrostu ziaren ZnO w trakcie ich formowania podczas wypieku. Dlatego szczegółowy skład oraz parametry podczas produkcji są objęte tajemnicą przez producentów. Typowo rozmiary ziaren ZnO wynoszą kilka μm.

Podczas wytwarzania dąży się do uzyskania możliwie największych wartości parametru α. W rzeczywistości uzyskuje się złącza o różnych parametrach. Można wyróżnić złącza najbardziej pożądane (good), gdy α>30, o niskiej nieliniowości (bad), gdy α≈10, oraz złącza o charakterze rezystancyjnym (linear) (rys. 3.). Ziarnista budowa warystora oznacza, że o charakterystyce gotowego elementu decyduje suma szeregowo i równolegle połączonych złączy, jakie występują między poszczególnymi ziarnami ZnO. Stąd duża liczba ziaren, których kontakty między sobą są charakteryzowane przez współczynnik α>30, oznaczający warystor o pożądanej silnie nieliniowej charakterystyce. Budowa ziarnista oznacza, że gotowy wyrób jest wypadkową połączonych szeregowo i równolegle „mikrowarystorów” powstających na połączeniu między kolejnymi ziarnami. Dzięki temu, stosując warystory o różnej grubości (liczbie złączy) możemy zmieniać napięcie, przy którym warystor zaczyna przewodzić prąd.

Typy złączy, jakie występują w strukturze ZnO, zależą od sposobu przygotowania i wypalania mieszaniny sproszkowanego ZnO z dodatkami. Nieliniowe złącza między ziarnami uzyskuje się jedynie dla odpowiednio wyrośniętych ziaren (fot. 1a). Natomiast, przy niepoprawnie dobranych parametrach i składzie następuje wytworzenie ziaren o średnio mniejszych wymiarach, charakteryzujących się słabo nieliniową charakterystyką (fot. 1b).

Po prawidłowym przygotowaniu krążka ZnO następuje metalizacja jego powierzchni bocznych (rys. 2b) oraz kontrola parametrów elektrycznych. Poprawnie wykonane krążki są zamykane w obudowach i sprzedawane jako gotowe wyroby (fot. 2.).

Procesy starzenia się struktur ZnO

W trakcie eksploatacji struktura warystora, w wyniku wielokrotnego przewodzenia dużych, chociaż często krótkotrwałych impulsów prądowych, ulega stopniowej degradacji. Przyczyną tych procesów jest niejednorodność struktury warystora, której wynikiem jest mechanizm przewodzenia prądu w formie powstawania wąskich ścieżek, przez które przepływa dominująca część prądu płynącego przez cały warystor. W trakcie przewodzenia dużych prądów, w strukturze ZnO wydziela się w obszarach tych ścieżek nadmierna ilość ciepła, która powoduje lokalne silne nagrzewanie się i występowanie dużych naprężeń w jej wnętrzu. Gdy gęstość prądu sięga powyżej 6⋅10^-5A/cm², to temperatura gwałtownie wzrasta, co przy lokalnym podgrzaniu powyżej 200°C prowadzi do przebicia cieplnego [2]. Ze względu na kruchość materiału może nastąpić jego mechaniczne uszkodzenie. Ponieważ ceramika ZnO ma mniejszą odporność na rozrywanie w wyniku naprężeń powodowanych lokalnymi zmianami swojej temperatury niż na ściskanie, dlatego uszkodzenie warystora obserwuje się w postaci pękania jego struktury i wyraźnie widocznych kanałów (ścieżek), przez które płynął dominujący prąd.

Opisane procesy starzenia powodują pogorszenie się właściwości charakterystyk warystorów i wymagają sprawdzania poprawności ich działania w trakcie eksploatacji. Warto podkreślić, że konieczność kontroli jakości warystorów dotyczy także gotowych wyrobów, zarówno podczas ich kontroli jakościowej przed opuszczeniem producenta, jak i przed samym montażem w chronionym układzie. Oba przypadki pozwalają na stosowanie po części identycznych metod pomiarowych i urządzeń, zalecanych odpowiednimi normami przemysłowymi, które określają wymagania stawiane niskonapięciowym urządzeniom do ograniczania przepięć występujących w sieciach rozdzielczych niskiego napięcia [5]. Istniejące normy oceniają wytrzymałość ogranicznika napięcia na znormalizowane udary:

prądowy o umownym czasie trwania czoła 8 μs i czasie do półszczytu 20 μs,
napięciowy, którego umowny czas czoła (narastanie od 10 % do 90 % wartości szczytowej) wynosi 1,2 μs, a czas do półszczytu 50 μs,
kombinowany, stanowiący połączenie dwóch ww. udarów.

Metody testowania jakości

Testowanie podczas produkcji

Podczas produkcji tworzony wyrób można testować w jego poszczególnych fazach wytwarzania. Dzięki temu można eliminować wadliwie wykonane elementy już we wstępnych fazach produkcji, oszczędzając na kosztach ich dalszego, zbędnego przetwarzania. Taką możliwość daje metoda oceny struktur ZnO już po fazie wypalenia w piecu. Znane są metody, które pozwalają oceniać parametry takich struktur, jeszcze przed napyleniem na ich powierzchnie warstwy metalu. Istotną ze względu, na potencjalnie praktyczne możliwości, jest metoda wykorzystująca spektroskopię rezonansową [6]. W tej metodzie badany obiekt wibruje pod wpływem przyłożonego czujnika piezoelektrycznego, do którego dołączono generator, pracujący w zakresie częstotliwości ultradźwiękowych. Za pomocą drugiego czujnika piezoelektrycznego (fot. 2.) mierzy się intensywność tych drgań. W krążku ZnO powstają drgania o częstotliwościach odpowiadających częstotliwościom rezonansowym jego drgań własnych (rys. 4.). Zmieniając częstotliwość generatora można wykryć wartości tych częstotliwości, które zależą od wymiarów obiektu, jego kształtu oraz od stałych elastyczności materiału, z jakiego wykonano krążek ZnO. Ponieważ jakość warystora zależy od rodzaju ziaren ZnO, badając zmiany występowania częstotliwości rezonansowych można oceniać jego jakość metodą niewymagającą stosowania wysokich napięć lub prądów [7]. Ponadto, ta metoda nie wymaga wykonania metalowych kontaktów na powierzchni ZnO.

Inną metodą, jaką można stosować do oceny jakości struktur ZnO, jest metoda wykorzystująca pomiar trzeciej harmonicznej [3] (rys. 6.). Polega ona na ocenie jakości warystora na podstawie zawartości trzeciej harmonicznej przy polaryzacji napięciem o względnie małej wartości rzędu 100 V, co stanowi istotną zaletę tej metody. W trakcie pomiarów warystor o impedancji Z_v jest pobudzany napięciem harmonicznym o zadanej częstotliwości f_o. Zawartość trzeciej harmonicznej mierzy się jako napięcie na rezystancji obciążenia miernika R_L, dołączonej równolegle do warystora przez filtr górnoprzepustowy tłumiący składową pobudzającą o częstotliwości f_o. Nieliniowa charakterystyka warystora w zakresie niskich napięć jest odpowiedzialna za jej poziom.

Dobre egzemplarze warystorów, przygotowanych do redukcji przepięć przy napięciach powyżej 280 V, gdy są badane przy napięciu 100 V, to znajdują się w obszarze swojej charakterystyki prądowo-napięciowej daleko od obszaru przebicia (rys. 1.). W przypadku egzemplarzy o dużym prądzie upływu, obszar przebicia leży w zakresie niższych napięć niż dla wysokich jakościowo egzemplarzy. Dlatego przy podanej polaryzacji 100 V dobre egzemplarze charakteryzują się mniejszą zawartością trzeciej harmonicznej niż egzemplarze, w których strukturach występują nadmiernie często ziarna ze złączami charakteryzowanymi niską nieliniowością lub tylko liniowymi.

Przedstawiony w artykule pomiar trzeciej harmonicznej może być stosowany także do oceny jakości warystorów podczas ich eksploatacji. Należy podkreślić, że ta metoda nie wymaga stosowania bardzo wysokich napięć, a prąd płynący przez warystor jest na poziomie μA. Gotowe produkty przed opuszczeniem fabryki podlegają testowaniu w formie badania wybranego punktu charakterystyki prądowo-napięciowej oraz odporności na przewodzenie znormalizowanego udaru prądowego.

Testowanie podczas eksploatacji

Warystory stosowane w liniach niskiego napięcia podlegają normie określającej, jak należy badać, czy warystor spełnia założone wymagania [5]. Testowanie skuteczności działania warystorów odbywa się przez pomiar ich charakterystyk stałoprądowych lub przez badanie skuteczności tłumienia znormalizowanych impulsów (zwykle o czasie trwania 8/20 μs, według wcześniej opisanego kształtu). Pomiaru charakterystyki warystora do celów oceny skuteczności jego działania można dokonać w układzie z rysunku 6., gdy warystory są przeznaczone do pracy w układach o napięciach do 300 VRMS. Rezystor R1, po załączeniu przełącznika S1 stanowi wraz ze źródłem napięcia E1 źródło prądu o wydajności do kilku mA. Gdy przełącznik S2 jest w pozycji I, to napięcie na R1 pozwala określić prąd płynący przez warystor. Wartość E1 należy ustalić tak, aby przez R1 płynął prąd 1 mA, co odpowiada napięciu mierzonemu na R1 w położeniu I przełącznika S2 jako równego 100 V. Przy położeniu przełącznika S2 w pozycji V można określić wartość napięcia E1, jaka spowodowała przepływ prądu 1 mA przez warystor. W przypadku pomiarów produkcyjnych, należy stosować czas pomiaru rzędu 20 ms, w celu ustalenia się wartości prądu i napięcia polaryzującego testowany warystor. Innym stosowanym testem jest pomiar prądu płynącego przy ustalonym stałym napięciu polaryzującym warystor. Taki pomiar odbywa się przy załączonym przełączniku S1, przełączniku S2 w pozycji ID oraz S2 w pozycji I. Woltomierz mierzy napięcie [V] na R2 odpowiadające prądowi [mA] płynącemu przez warystor.

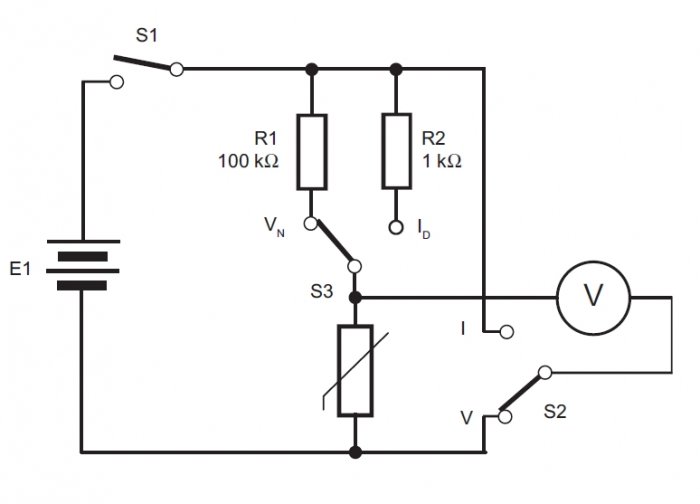

Drugim rodzajem testów, jakim są poddawane warystory, jest testowanie ich zdolności tłumienia przepięć powodowanych przepływem impulsu prądowego o ustalonym czasie trwania, zwykle 8/20 μs, oraz wartości szczytowej. W tym teście mierzy się wartość szczytową napięcia, jakie pojawi się na warystorze pod wpływem pobudzającego impulsu prądowego (rys. 8.). Przykładowe wyniki takiego testu obserwowane na ekranie oscyloskopu dla warystora typu V130LA 10 A pobudzonego impulsem prądowym 8/20 μs o wartości szczytowej 50 A przedstawiono na rysunku 7. [8]. W wyniku opisanego pobudzenia, na zaciskach warystora zaobserwowano impuls o wartości szczytowej napięcia równej 315 V. Takie pomiary można wykonać stosując specjalizowany generator impulsów lub zbudować samodzielnie układ za pomocą źródła napięcia stałego, kondensatora ładowanego z tego źródła oraz układu RLC o odpowiednio dobranych stałych czasowych, aby uzyskać pożądany kształt i czas trwania impulsu 8/20 μs.

Podsumowanie

W pracy przedstawiono właściwości opisujące warystory wykonane z tlenku cynku stosowane do ochrony przepięciowej w sieciach niskiego napięcia. Przybliżono sposób ich działania, budowę mikroskopową oraz procesy odpowiedzialne za ich działanie i starzenie się. Podano sposoby testowania skuteczności działania warystorów zarówno podczas ich wytwarzania, jak i w trakcie eksploatacji, przytaczając przykładowe stosowane układy pomiarowe do oceny charakterystyki stałoprądowej oraz zdolności tłumienia impulsów prądowych o ustalonym kształcie.

Literatura

K. L. Chrzan, Wysokonapięciowe ograniczniki przepięć. Wrocław, Dolnośląskie Wydawnictwo Edukacyjne.
M. Bartkowiak, M.G. Comber, G.D. Mahan, Failure modes and energy absorption capability of ZnO varistors. IEEE Trans. On Power Delivery, Jan. 1999, pp. 152 - 161.
L. Hasse, J. Smulko, Quality assessment of high voltage varistors by third harmonic index. Metrology and Measurement Systems, Vol. L, No. 1, 2008, pp 23 - 31.
M. Aleksy, Ochrona przepięciowa. Ograniczniki przepięć niskiego napięcia ASA-A firmy Apator, „Elektrosystemy” 9/2005.
Norma przemysłowa: PN-EN 61643-11:2006/A11:2007 Niskonapięciowe urządzenia do ograniczania przepięć.
A. Migliori, J.L. Sarrao, Resonant Ultrasound Spectroscopy, Wiley, 1997.
L. Hasse, M. Kiwilszo, J. Smulko, T. Stepinski, Quality Assessment of Varistor ZnO Structures by Resonant Ultrasound Spectroscopy. Przyjęty do publikacji w Insight Journal.
Application note: varistor testing AN9773, January 1998. Dostępne w sieci Internet pod adresem: www.littelfuse.com/data/en/Application_Notes/ an9773.pdf.

***

Artykuł prezentowany w formie referatu na konferencji „Automatyka, Elektryka, Zakłócenia” 2009.
