Wpływ sterowania ogrzewaniem w instalacji KNX na energooszczędność budynku

Schemat blokowy regulacji temperatury
R. Radajewski, A. Kamińska

Schemat blokowy regulacji temperatury


R. Radajewski, A. Kamińska

Rosnące w ostatnim czasie ceny energii elektrycznej, gazu, oleju opałowego i węgla powodują wzrost kosztów eksploatacji mieszkań i budynków, stanowiący znaczne obciążenie budżetów domowych, a niejednokrotnie nawet przekraczający możliwości finansowe ich użytkowników. W Polsce problem ten jest szczególnie dotkliwy, ponieważ znaczna część budynków mieszkalnych jest nieocieplana, ponadto nawet nowo budowane budynki najczęściej spełniają jedynie minimalne wymagania w zakresie energooszczędności [1].

Zobacz także

Inteligentny system automatyki mieszkaniowej Appartme

Inteligentny system automatyki mieszkaniowej Appartme Inteligentny system automatyki mieszkaniowej Appartme

Obecnie dzięki inteligentnym rozwiązaniom IoT możemy przez telefon zarządzać naszym mieszkaniem. Wystarczy jedna aplikacja, która pozwala na bieżąco monitorować zużycie energii elektrycznej, decydować...

Obecnie dzięki inteligentnym rozwiązaniom IoT możemy przez telefon zarządzać naszym mieszkaniem. Wystarczy jedna aplikacja, która pozwala na bieżąco monitorować zużycie energii elektrycznej, decydować o ogrzewaniu w mieszkaniu oraz jeśli zapomnimy zgasić światło, możemy je wyłączyć zdalnie. Wszystko to dzięki systemowi automatyki mieszkaniowej, który oferuje firma S-Labs. Co ważne system jest nie tylko oszczędny, dba o środowisko, ale też nie wymaga dodatkowego okablowania.

Dom bez kabli?

Dom bez kabli? Dom bez kabli?

Podczas budowy mieszkania czy domu, dochodzimy do etapu montażu instalacji elektrycznej. Ściany pomieszczeń zaczyna pokrywać sieć kabli elektrycznych. Za chwilę podłączane będą czujniki alarmowe i gniazda...

Podczas budowy mieszkania czy domu, dochodzimy do etapu montażu instalacji elektrycznej. Ściany pomieszczeń zaczyna pokrywać sieć kabli elektrycznych. Za chwilę podłączane będą czujniki alarmowe i gniazda sieci komputerowej, kładzione będą przewody telefoniczne, instalacji antenowej i wysokiej jakości przewody kina domowego. Szybko okazuje się, że pod tynkiem niedużego domu mamy ok. 6 km kabli i przewodów. Jeśli zamarzy nam się dom inteligentny z całą masą czujników i detektorów będziemy zmuszeni...

Inteligentne urządzenia domowe

Inteligentne urządzenia domowe Inteligentne urządzenia domowe

Powszechne zastosowanie układów mikroprocesorowych w sprzęcie domowym codziennego użytku stało się faktem. Urządzenia AGD, dzięki wyposażeniu ich w coraz większą liczbę czujników i coraz bardziej wyrafinowane...

Powszechne zastosowanie układów mikroprocesorowych w sprzęcie domowym codziennego użytku stało się faktem. Urządzenia AGD, dzięki wyposażeniu ich w coraz większą liczbę czujników i coraz bardziej wyrafinowane oprogramowanie, wykonują coraz więcej coraz bardziej skomplikowanych funkcji. Co jest też bardzo istotne, w wielu przypadkach ich obsługa - pomimo zwiększonej funkcjonalności - jest prostsza, bo ustawienia szczegółowych parametrów pozostawiamy procesorom.

Zmniejszenie kosztów związanych z ogrzewaniem można osiągnąć stosując termomodernizację starych budynków oraz rozwijając i wdrażając budownictwo energooszczędne. Oprócz technologii budowlanych, duży wpływ na zużycie energii elektrycznej i cieplnej w budynku mają instalacje budynkowe, od których zależy bezpieczeństwo i komfort użytkowania budynku oraz oszczędność energii. Nowoczesne instalacje budynkowe są w Polsce rzadko stosowane, choć zainteresowanie nimi stale rośnie. Panuje jednak ogólne przekonanie, że instalacje takie są drogie, a oszczędności energii możliwe do uzyskania dzięki ich zastosowaniu – trudne do oszacowania. Dlatego w Instytucie Elektroenergetyki Politechniki Poznańskiej, przy współpracy z firmą Merten, zostało zorganizowane Laboratorium Instalacji KNX, którego celem jest między innymi oszacowanie w warunkach polskich możliwych oszczędności energii elektrycznej i cieplnej dzięki zastosowaniu technologii KNX. Zagadnienie to wydaje się ważne również ze względu na wchodzące w życie od przyszłego roku przepisy dotyczące wymagania oceny efektywności energetycznej budynków nowych i sprzedawanych na rynku nieruchomości. Można oczekiwać, że przepisy te uzależnią ceny mieszkań od wyników oceny energetycznej budynku i przyczynią się do wzrostu zainteresowania również nowoczesnymi instalacjami umożliwiającymi zmniejszenie energochłonności budynków.

Straty energii w budynku i możliwości ich ograniczenia

Oszacowanie możliwych oszczędności energii cieplnej przeprowadzono na przykładzie pomieszczenia laboratoryjnegoznajdującego się w budynku Instytutu Elektroenergetyki Politechniki Poznańskiej, który jest budynkiem wolno stojącym, wybudowanym w latach siedemdziesiątych,nieocieplanym. Budynek posiada nową instalację grzewczą tradycyjną (kaloryfery z zaworami) oraz starą instalację elektryczną. Instalacje te są niesterowane, istnieje więc możliwość na przykład pełnego otwarcia zaworów grzejnikowych i okien, palenia się lamp w słoneczny dzień, ogrzewania i oświetlenia pomieszczeń w czasie, gdy w budynku nie przebywają pracownicy. Opracowany został projekt termomodernizacji budynku oraz wymiany oświetlenia i instalacji elektrycznej umożliwiający sterowanie tymi instalacjami oraz instalacją grzewczą w systemie KNX, a także pomiar zużycia energii elektrycznej i cieplnej. Projekt modernizacji budynku, a w szczególności instalacji w systemie KNX, został oparty  na częściowej kalkulacji energetycznej budynku przed i po jego modernizacji. Realizacja tego projektu ma na celu opracowanie takiego sterowania budynkiem, przy którym zachowując komfort użytkowania osiągnie się maksymalne ograniczenie zużycia energii elektrycznej i cieplnej. Umożliwi również porównanie wyników obliczeń zapotrzebowania na ciepło z rzeczywistym zużyciem energii cieplnej.

Sterowanie ogrzewaniem w systemie instalacji KNX

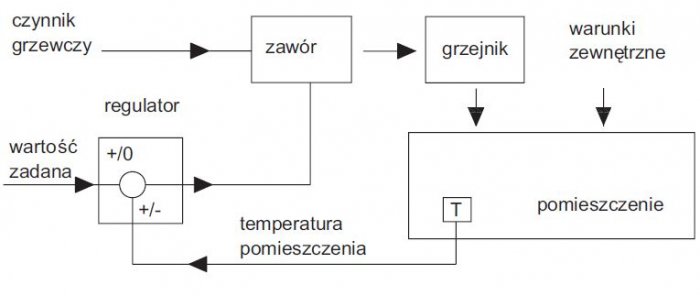

Przedstawiony na rysunku 1. schemat blokowy regulacji temperatury jest dobrze znany. Zasadniczym elementem w tym układzie jest regulator, który odbiera informacje z czujnika temperatury znajdującego się w pomieszczeniu, porównuje ją z wartością zadaną i wypracowuje sposób sterowania zaworem grzejnikowym. Najprostszym sposobem jest sterowanie 2-położeniowe. Element sterujący przełącza zamknij/otwórz w zależności od przejścia temperatury pomieszczenia przez określone nastawy. Wadą tego typu algorytmu jest duża bezwładność czasowa przy zmianach temperatury otoczenia oraz możliwość częstych przestawień zaworu przy niewielkiej różnicy między wartościami zadanymi załączania i wyłączania. Natomiast nastawienie większej różnicy między tymi wartościami może być odbierane przez użytkownika jako dyskomfort. Zaletą takiego sterowania jest możliwość zastosowania tańszych zaworów dwupołożeniowych zamknij/otwórz. W opracowanym projekcie sterowania instalacją grzewczą budynku zawory dwupołożeniowe zastosowano w pomieszczeniach, w których rzadko przebywają ludzie oraz w laboratoriach badawczych, w których nie wykonuje się pracy siedzącej, zakładając, że w takich warunkach wahania temperatury będą mniej odczuwane. W pomieszczeniach, w których rzadko przebywają ludzie, oraz na korytarzach stosowany będzie algorytm sterowania dwupołożeniowego zamknij/otwórz, natomiast w laboratoriach sterowania długością wypełnienia cyklu otwarcia zaworów PWM (Pulse Width Modulation).

Sterowanie zapewniające najmniejsze wahania temperatury wykorzystuje algorytm proporcjonalno-całkowy PI (Proportional-Integral). Jest to najlepsze sterowanie, jednak najdroższe, gdyż wymaga zaworów o ciągłej regulacji statusu położenia. W rozpatrywanym budynku będzie ono stosowane w pomieszczeniach jednego piętra, w których przewiduje się długotrwałe przebywanie ludzi. Zastosowanie zaworów o regulacji ciągłej i dwupołożeniowej oraz trzech najczęściej stosowanych algorytmów sterowania ma na celu porównanie ich wpływu na jakość sterowania oraz warunki cieplne uzyskiwane w pomieszczeniach. Do sterowania urządzeniami grzewczymi zastosowano przycisk czteroklawiszowy firmy Merten z regulatorem temperatury

Kalkulacja energetyczna

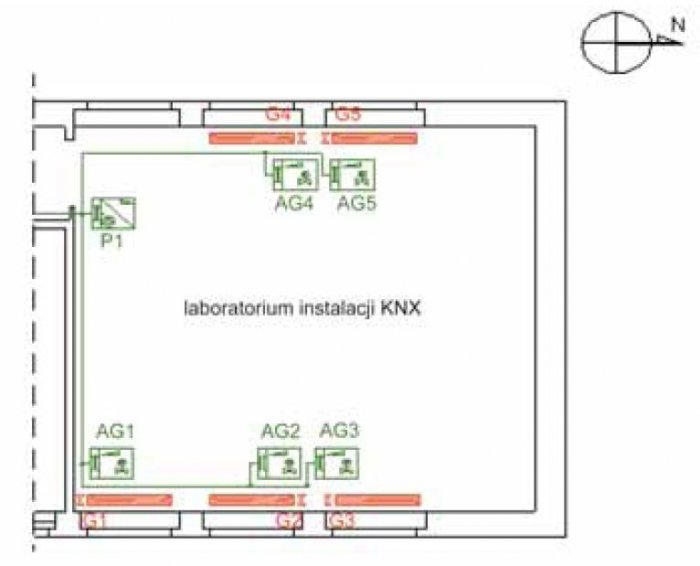

Jako przykład przedstawiono możliwości oszczędności energii cieplnej w laboratorium o powierzchni 42 m2 i kubaturze 126 m3. Laboratorium umieszczone jest na pierwszym piętrze budynku, posiada trzy ściany zewnętrzne, jedną ścianę, sufit i podłogę stykające się z ogrzewanymi pomieszczeniami wewnętrznymi. Budynek wykonany jest z cegły o grubości muru 40 cm. W laboratorium znajduje się 6 okien o łącznej powierzchni 9,9 m2 i współczynniku k=1,1. Obrys laboratorium i rozmieszczenie urządzeń sterujących KNX przedstawiono na rysunku 2.

Oszczędności energii cieplnej dla rozpatrywanego pomieszczenia można uzyskać przez zastosowanie następujących rozwiązań:

  • zastosowanie termomodernizacji budynku,
  • sterowanie wentylacją, której zadaniem jest czasowe dostarczanie wymaganej ilości powietrza w celu jego wymiany w danym pomieszczeniu, skutkujące zmniejszeniem strat energii powstałych podczas ogrzewania dostarczonego powietrza,
  • sterowanie temperaturą w pomieszczeniu.

Przeprowadzono obliczenia energetyczne, które miały na celu wykazanie, o ile można zmniejszyć zużycie energii cieplnej stosując:

  • termomodernizację budynku,
  • indywidualną regulację temperatury w systemie instalacji KNX,
  • termomodernizację budynku oraz indywidualną regulację temperatury w systemie instalacji KNX.

Do kalkulacji przyjęto następujące złożenia:

  • strefa klimatyczna: II,
  • temperatura zewnętrzna: -18°C,
  • temperatura w pomieszczeniach sąsiadujących z laboratorium: 20°C.

Regulacja temperatury w pomieszczeniu będzie realizowana według następującego scenariusza:

  • temperatura w trybie dziennym, tj. od godziny 8 do godziny 18 wynosi 20°C,
  • temperatura w trybie nocnym, tj. od godziny 18 do godziny 7 wynosi 12°C,
  • temperatura w trybie przejściowym tj. od godziny 7 do godziny 8 podwyższa się z 12°C do 18°C.

Obliczenia przeprowadzono korzystając z norm [2, 3]. Zapotrzebowanie pomieszczenia na moc cieplną Qo wyznaczono z zależności:

ei 11 2008 wplyw sterowaniem wzor1

Wzór 1

gdzie:

Qw – straty ciepła na wentylację, w [W],

Qp – straty ciepła przez przenikanie, w [W],

d1 – współczynnik uwzględniający wyrównanie niskich temperatur powierzchni przegród,

d2 – współczynnik uwzględniający skutki nasłonecznienia.

Straty ciepła przez przenikanie określone są wzorem:

ei 11 2008 wplyw sterowaniem wzor2

Wzór 2

gdzie:

n – liczba przegród,

Qpi – straty (lub zyski) ciepła przez przenikanie przez i-tą przegrodę ograniczającą pomieszczenie, w [W]:

ei 11 2008 wplyw sterowaniem wzor3

Wzór 3

gdzie:

κi – współczynnik przenikania ciepła przez i-tą przegrodę, w [W/m2K],

ϑi – obliczeniowa temperatura powietrza w pomieszczeniu, w [°C],

ϑei – obliczeniowa temperatura powietrza po zewnętrznej stronie i-tej przegrody [2],

Ai – pole powierzchni i-tej przegrody, w [m2].

Straty ciepła na wentylację wyznacza się z zależności:

ei 11 2008 wplyw sterowaniem wzor4

Wzór 4

gdzie:

V – obliczeniowy strumień objętości powietrza dopływającego do pomieszczenia, w [m3/h], określony na podstawie liczby wymian powietrza w pomieszczeniu lub wymagań technologicznych,

Kub – kubatura pomieszczenia, w [m3].

Obliczeniowe zapotrzebowanie na moc cieplną Qo zależy od budynku, a więc w rozpatrywanym przykładzie (tab. 1.) zmieniło się po termomodernizacji budynku, która spowodowała zmniejszenie tego zapotrzebowania o około 48%. Wartość obliczeniowa Qo jest podstawą do doboru elementów grzejnych, które muszą zapewnić osiągnięcie wymaganej przez normy temperatury wewnątrz pomieszczenia (w obliczeniach przyjęto 20°C) przy określonej temperaturze zewnętrznej podanej dla danej strefy klimatycznej. Jak już wspomniano, w obliczeniach przyjęto II strefę klimatyczną i temperaturę zewnętrzną -18°C.

Zastosowanie sterowania umożliwia zmniejszenie zapotrzebowania na ciepło. Uwzględniając podany wyżej algorytm dziennego sterowania ogrzewaniem w laboratorium, obliczono zapotrzebowanie na ciepło (w czasie 1 doby), zakładając stałą temperaturę zewnętrzną. Wyniki obliczeń przedstawiono w tabeli 1. Pokazują one, że stosując sterowanie instalacją grzewczą w budynku można zmniejszyć zapotrzebowanie naciepło o około 25 %. Jest to wynik bardzo interesujący, tym bardziej że rozpatrując cały sezon grzewczy można uwzględnić dni wolne od pracy, w których temperatura w pomieszczeniu może być utrzymywana na poziomie przeciwzamarzeniowym, co wpłynie znacząco na dalsze obniżenie zapotrzebowania na ciepło.

Podsumowanie

W podanym, bardzo prostym, przykładzie regulacji instalacji grzewczej otrzymano zmniejszenie zapotrzebowania na ciepło o około 25%. Jest to wynik szacunkowy, ponieważ możliwości zmniejszenia tego zapotrzebowania silnie zależą od sposobu wykorzystania pomieszczeń budynku oraz sposobu sterowania. Dostępne obecnie urządzenia systemu KNX pozwalają na opracowanie bardzo wielu ciekawych aplikacji. Wykorzystanie na przykład stacji pogodowej, czujników obecności umożliwia realizację złożonych scenariuszy sterowania ogrzewaniem, roletami oraz oświetleniem, zapewniając wysoki komfort oraz obniżenie zużycia energii cieplnej i elektrycznej.

Literatura

  1. J. Żurawski, Energooszczędne budownictwo – gdy drożeją nośniki energii, „Doradca Energetyczny”, styczeń 2008.
  2. PN-82/B-02403 Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne.
  3. PN-82/B-02402 Temperatury ogrzewanych pomieszczeń w budynkach.
