Filtr hybrydowy jako kompensator negatywnego oddziaływania nieliniowych odbiorników dużej mocy na sieć zasilającą

dr inż. Tadeusz Płatek , mgr inż. Tomasz Biernacik , dr inż. Andrzej Baranecki | elektro.info 1-2/2009 | 2009-02-02

Układ współpracy filtra hybrydowego z odbiornikiem nieliniowym

Rosnąca liczba odbiorników nieliniowych stwarza coraz większe zagrożenia w sieciach i instalacjach elektrycznych (straty energii, awarie). Obniżenie poziomu zakłóceń wprowadzanych do sieci zasilającej można osiągnąć m.in. przez stosowanie filtrów aktywnych, a przy dużych mocach – filtrów hybrydowych. W artykule przedstawiono wyniki symulacji komputerowej, ilustrujące pracę filtra hybrydowego.

Zobacz także

ASTAT Sp. z o.o. Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Dobra jakość zasilania charakteryzuje się tym, że napięcie sieciowe faktycznie docierające do odbiorcy odpowiada napięciu sieciowemu obiecanemu przez zakład energetyczny.

ASTAT Sp. z o.o. Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Coraz częściej podnoszonym tematem w zakresie sieci elektroenergetycznych każdego poziomu napięć oraz instalacji przemysłowych jest jakość energii elektrycznej. Jakość ta określana jest przede wszystkim przez dwa dokumenty. Pierwszy to norma PN-EN 50160:2010 Parametry napięcia zasilającego w publicznych sieciach elektroenergetycznych. Drugi to Rozporządzenie Ministra Klimatu i Środowiska z dnia 22 marca 2023 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz.U. 819).

WAGO ELWAG Sp. z o.o. Transformacja energetyczna z wykorzystaniem produktów WAGO

Transformacja energetyczna z wykorzystaniem produktów WAGO

Wytwarzanie, dystrybucja, magazynowanie i zużycie energii – tylko współdziałanie wszystkich podmiotów odpowiedzialnych za te działania sprawi, że transformacja energetyczna stanie się możliwa. Wraz ze wzrostem stopnia rozproszenia i wahań w produkcji energii instalacje wchodzące w skład systemu energetycznego muszą być zintegrowane w ramach jednej inteligentnej sieci energetycznej. WAGO oferuje rozwiązania, które wspierają ten proces zarówno wśród wytwórców, dostawców, jak i odbiorców energii.

Symulacja jest jednym z ważnych etapów projektowania współczesnych układów energoelektronicznych. Pozwala na uzyskanie odpowiedzi na wiele pytań na temat zachowania się układu zasilania, odbiorników energii i filtra hybrydowego – zanim powstanie realna konstrukcja. Czas realizacji kompensatora i filtra wydatnie się skraca, optymalizując nakłady pracy i koszty.

Filtry aktywne i pasywne

Odbiorniki nieliniowe stanowią coraz bardziej istotną grupę wśród odbiorników energii elektrycznej. Należą do niej między innymi:

tyrystorowe prostowniki sterowane,
prostowniki z filtrem pojemnościowym,
transformatory mocy,
piece łukowe,
przemienniki częstotliwości,
agregaty spawalnicze,
oświetleniowe lampy wyładowcze,
komputery, sprzęt audio-wideo itp.

Odkształcony przebieg prądu może być skompensowany przez zastosowanie energetycznego filtra aktywnego, współpracującego z odbiornikiem nieliniowym (rys. 1.).

Odpowiednio zaprogramowany falownik tranzystorowy zapewnia pobór z sieci (przez układ filtr – odbiornik) prądu o przebiegu sinusoidalnym. Filtr pobiera prąd z sieci, magazynuje energię w kondensatorze, a następnie wspomaga sieć, zasilając odbiornik w chwilach zwiększonego zapotrzebowania. W przypadku odbiorników nieliniowych dużej mocy racjonalne jest stosowanie filtrów hybrydowych (rys. 2.), składających się z filtra aktywnego oraz współpracującego z nim filtra pasywnego. Funkcje składowych części filtra hybrydowego zależą od rodzaju zakłóceń generowanych przez odbiornik nieliniowy. Możliwe są np. następujące warianty:

filtr aktywny kompensuje odkształcenia, a filtr pasywny (1. harmonicznej) kompensuje moc bierną,
filtr pasywny kompensuje odkształcenia (np. 5. harmonicznej), a filtr aktywny kompensuje pozostałe harmoniczne oraz moc bierną.

Sterowanie filtrem hybrydowym pozwala na osiągnięcie jego optymalnej pracy w pełnym zakresie obciążeń kompensowanego obiektu, przyczyniając się do minimalizacji strat energii czynnej, a więc i do obniżenia kosztów eksploatacji. Musi ono również eliminować zagrożenia związane z możliwością powstania rezonansu, który mógłby doprowadzić do uszkodzenia filtra oraz innych elementów układu zasilania.

Przy projektowaniu kompensatora w układzie hybrydowym należy uwzględnić wiele kryteriów, jak np. możliwe zmiany konfiguracji zasilania, a nawet procesy starzenia się elementów LC. W związku z powyższymi zagrożeniami, filtry pasywne zwykle pracują przy częstotliwości różnej od częstotliwości rezonansowej. Proces projektowania takiego systemu jest złożony, uwzględniając także możliwe zmiany konfiguracji obciążenia, równoległą pracę kilku sekcji, transformatorów, napędów itp. Dlatego symulacja komputerowa – uwzględniająca te zmiany – pozwala na osiągnięcie znacznie lepszych wyników niż tradycyjne metody, sprawdzone dla odbiorników liniowych.

Dalej przedstawiono wyniki symulacji kompensatora hybrydowego (z filtrem pasywnym 5. harmonicznej), współpracującego z odbiornikiem nieliniowym. Na rysunku 3. pokazano schemat symulowanego układu. Wyniki przeprowadzonych symulacji ilustrują pracę układu dla czterech wariantów:

praca bez filtra pasywnego i bez filtra aktywnego,
praca z filtrem pasywnym i bez filtra aktywnego,
praca bez filtra pasywnego i z filtrem aktywnym,
praca z filtrem pasywnym i filtrem aktywnym.

Pojemnościowa moc bierna przesunięcia, generowana przez filtr pasywny 5. harmonicznej, wynosi w tym przykładzie ok. 150 kvar dla każdej fazy. Zwiększenie mocy czynnej pobieranej z sieci przy załączeniu FP i FA wynika ze strat cieplnych w dławikach FP oraz z poprawy kształtu napięcia, co z kolei zwiększa składową czynną prądu obciążenia:

otrzymane rezultaty (rys. 4.):

Współczynnik cosϕ w poszczególnych fazach dla 1. harmonicznej prądu: 0,965. Wartości skuteczne prądów pobieranych z sieci:

Wartości skuteczne wymienionych prądów dla 1. harmonicznej:

Współczynniki mocy w poszczególnych fazach: 0,936.

Moce czynne pobierane w poszczególnych fazach: 276 kW.

Nieskompensowana moc bierna 1. harmonicznej prądu fazowego: 74 kvar (ind).

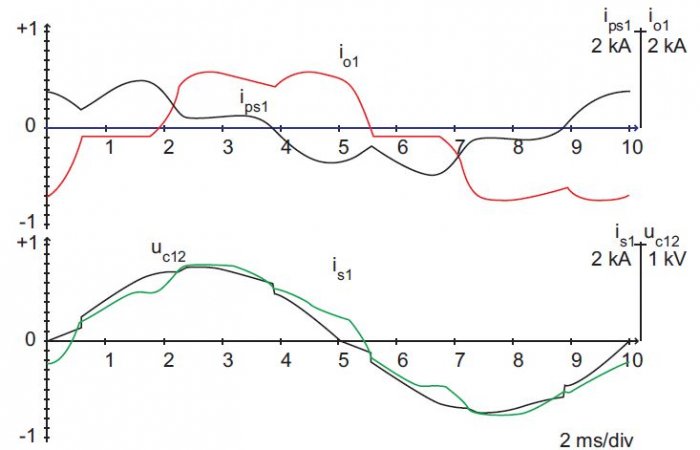

otrzymane rezultaty (rys. 5.):

Współczynnik cosϕ w poszczególnych fazach dla 1. harmonicznej prądu: 0,953.

Wartości skuteczne prądów pobieranych z sieci:

Wartości skuteczne wymienionych prądów dla 1. harmonicznej:

Współczynniki mocy w poszczególnych fazach: 0,949.

Moce czynne pobierane w poszczególnych fazach: 305 kW.

Nieskompensowana moc bierna 1. harmonicznej prądu fazowego: 97,13 kvar (poj).

otrzymane rezultaty (rys. 6.):

Współczynnik cosϕ w poszczególnych fazach dla 1. harmonicznej prądu: 0,999.

Wartości skuteczne prądów pobieranych z sieci:

Wartości skuteczne wymienionych prądów dla 1. harmonicznej:

Współczynniki mocy w poszczególnych fazach: 0,996.

Moce czynne pobierane w poszczególnych fazach: 283 kW.

Nieskompensowana moc bierna 1. harmonicznej prądu fazowego: 4,9 kvar (poj).

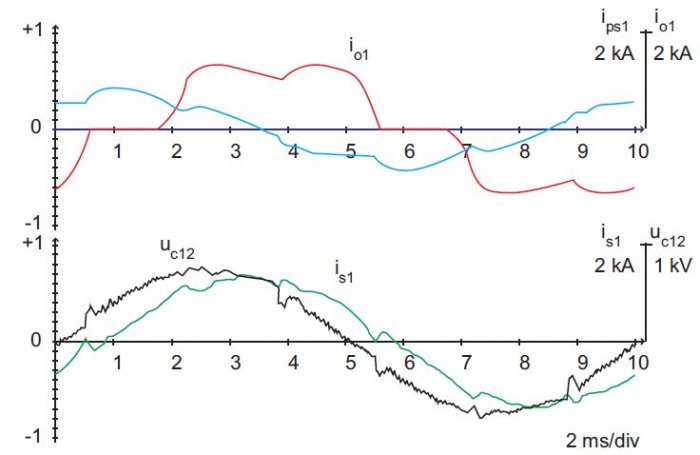

otrzymane rezultaty (rys. 7.):

Współczynnik cosϕ w poszczególnych fazach dla 1. harmonicznej prądu: 0,999.Wartości skuteczne prądów pobieranych z sieci:

Wartości skuteczne wymienionych prądów dla 1. harmonicznej:

Współczynniki mocy w poszczególnych fazach: 0,997.

Moce czynne pobierane w poszczególnych fazach: 308 kW.

Nieskompensowana moc bierna 1. harmonicznej prądu fazowego: 8,4 kvar (poj).

Korzystając z wyników symulacji można zapewnić optymalny dobór parametrów filtra w celu jego właściwej współpracy z różnymi obciążeniami. Pozwala to na obniżenie kosztów instalacji oraz znacznie dokładniejsze dopasowanie finalnego produktu do potrzeb kompensowanego obiektu.

Wnioski

Zarówno filtr aktywny, jak i pasywny mają zalety i wady. Powszechnie za wadę filtra aktywnego uważa się jego wysoką cenę, natomiast wadą filtra pasywnego jest ograniczona (często do jednej lub dwóch) liczba harmonicznych podlegających kompensacji. Układ filtra hybrydowego usuwa wymienione wady, FA o mniejszej mocy jest bowiem znacznie tańszy, a cała instalacja filtruje większość harmonicznych charakterystycznych dla prostowników 6- i 12-pulsowych.
Większa redundancja układu hybrydowego jest istotną zaletą przy zastosowaniach w warunkach przemysłowych.
Zastosowanie systemu zabezpieczeń i wypracowanych przez kilkanaście lat doświadczeń algorytmów sterowania czyni hybrydowy układ filtrów optymalną i bezpieczną konstrukcją przyczyniającą się do poprawy jakości energii elektrycznej i obniżenia jej kosztów.
Jak widać z wyników symulacji, ale także z pomiarów i rejestracji parametrów działających instalacji filtrów, epoka stosowania baterii kondensatorów do kompensacji mocy biernej powoli przemija. Wzrost mocy większości nowych nieliniowych odbiorników energii oraz wzrost odkształcenia napięcia w sieci powoduje znaczącą zmianę proporcji mocy biernej przesunięcia fazowego do mocy odkształceń. A tylko moc przesunięcia możemy skompensować baterią kondensatorów, która na dodatek jest bardzo podatna na uszkodzenie związane z dużym poziomem harmonicznych i bardzo wolno reaguje na zmiany mocy biernej.
Biorąc pod uwagę ciągły rozwój techniki zarówno w układach odkształcających, jak i filtrach, warto przed podjęciem decyzji o zmianach w układzie kompensacji mocy biernej zlecić wykonanie analizy opłacalności zastosowania filtrów hybrydowych. W wielu wypadkach straty związane z jakością energii są bowiem na poziomie pozwalającym na szybką amortyzację instalacji filtrów wyższych harmonicznych.

Literatura

Z. Hanzelka, S. Pirog, Symmetrical follow-up reactive current compensator, Materiały konferencji APEC’ 93, San Diego.
T. Platek, M. Niewiadomski, H. Supronowicz, Control system for a singlephase active filter used for power factor improvement, Archives of Electrical Engineering Vol. XLVI No 1, pp. 23 - 34.
J. Łaszcz, J. Majecki, Oddziaływanie napędów przekształtnikowych na sieć zasilającą, Praca studialna nr 11506, BPG Gliwice.
R. Strzelecki, H. Supronowicz, Filtracja harmonicznych w sieciach zasilających prądu przemiennego, Wydawnictwo Adam Marszałek, Toruń.
L. Kowal, J. Łaszcz, Oddziaływanie napędów przekształtnikowych na sieć zasilającą i wpływ rodzaju napędu maszyn wyciągowych na prawidłową gospodarkę elektroenergetyczną zakładów górniczych, Materiały konferencji SEP, Gliwice – Bytom 1979.
A. Baranecki, T. Płatek, M. Niewiadomski, Harmoniczne prądu – zagrożenia, metody kompensacji, VII Seminarium Automatyka Elektroenergetyczna, Wisła 2002.
J. Majecki, Statyczne układy kompensacyjne. Założenia techniczno-ekonomiczne – praca studialna nr 81 - 2545, Gliwice.
J. Majecki, M. Zarudzki, Opracowanie uproszczonej metody określania poboru mocy czynnej i biernej oraz generowania wyższych harmonicznych w napędach przekształtnikowych z silnikami serii P.W. proj. 28217 BPG Gliwice.
T. Płatek, M. Niewiadomski, A. Baranecki, Filtry aktywne ze sterowaniem DSP, 6th International Conference „Modern Electric Traction in Integrated XXIst Ceuntry Europe”, MET 2003, Warszawa.
T. Płatek, Harmoniczne prądu kondensatora w obwodzie DC trzyprzewodowego trójfazowego filtru aktywnego, PE 2007.
J. C. Das, Passive Filters – Potentialities and Limitations. IEEE Transactions on Industry Applications. Vol. 40 no. 1, 01/02 2004.
H. Akagi, H. Watanabe, M. Aredes, Instantaneous Power Theory and Applications to Power Conditioning. ISBN: 978-0-470-10761-4, April 2007, Wiley-IEEE Press.
