Wpływ momentu dokręcania na wartość rezystancji połączenia żył przewodów

Influence of tightening torque on the value of the contact resistance in connections of the wires

dr inż. Zbigniew Skibko | elektro.info 5/2020 | 2020-06-24

Rys. Przykładowy wygląd złączki śrubowej 12-torowej, rys. Z. Skibko

Każdy z rzeczywistych torów prądowych posiada rezystancję wewnętrzną. Nie jest to wartość stała w czasie, ale zależy od wielu czynników zarówno zewnętrznych (np. temperatura otoczenia), jak i wewnętrznych (np. rezystancja przejścia). Występowanie rezystancji powoduje przede wszystkim straty mocy (energii elektrycznej), głównie poprzez wydzielanie się ciepła na poszczególnych elementach układu. Jest to zjawisko nie tylko niekorzystne, ale również i niebezpieczne, gdyż w skrajnych przypadkach może prowadzić do uszkodzenia urządzeń lub nawet pożaru.

Zobacz także

mgr inż. Łukasz Gorgolewski Dostępność budynków mieszkalnych dla osób ze szczególnymi potrzebami

Dostępność budynków mieszkalnych dla osób ze szczególnymi potrzebami

W lipcu br. Sejm uchwalił ustawę o zapewnianiu dostępności osobom ze szczególnymi potrzebami [1]. Określono w niej środki temu służące oraz obowiązki w tym zakresie podmiotów publicznych i innych realizujących zadania finansowane z udziałem środków publicznych w zakresie obiektów użyteczności publicznej i budynków mieszkalnych. Charakterystycznym jest to, że obejmuje ona szerszy zakres osób niż zdefiniowano w ustawie dotyczącej osób niepełnosprawnych [2]. Nowa ustawa wprowadza zmiany w Prawie budowlanym...

mgr inż. Andrzej Solski Polska rozdzielnica na europejskim rynku

Polska rozdzielnica na europejskim rynku

1 maja 2004 r. Polska przystąpiła do Unii Europejskiej, a 6 grudnia 2005 r. stała się pełnoprawnym członkiem EOG – Europejskiego Obszaru Gospodarczego. Implikacją tych wydarzeń jest obowiązek przestrzegania unijnego prawa w zakresie swobodnego przepływu towarów. Obowiązek ten dotyczy wszystkich producentów wyrobów kierowanych na EOG. Również wykonawców rozdzielnic i sterownic. I to niezależnie od stopnia uświadamiania sobie tej konieczności.

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

W artykule:

• Wiadomości podstawowe
• Rezystencja zestykowa
• Spadek napięcia
• Badania zmienności spadku napięcia w funkcji siły docisku
• Rozdzielnice nn a układy zestykowe

Streszczenie

W artykule przedstawiono podstawy teoretyczne związane z występowaniem rezystancji w układach elektrycznych. Podano również wyniki badań laboratoryjnych pokazujących wpływ momentu dokręcenia śruby w zaciskach śrubowych i główkowych na wartość rezystancji połączenia.

Abstract

The article presents theoretical fundamentals related to the occurrence of contact resistance in electrical systems. The results of laboratory tests showing the effect of screw tightening torque in screw terminals or screw terminal block on the value of contact resistance are also given.

Wiadomości podstawowe

Podstawowym parametrem opisującym każdy materiał elektryczny jest jego rezystancja, czyli wartość oporu elektrycznego wyrażonego w Ohmach [Ω]. Dla kabli i przewodów elektrycznych wartość rezystancji zależy od materiału, z którego wykonana została żyła, jej przekroju poprzecznego oraz długości, co opisuje zależność [1]:

gdzie:

γ – konduktywność (przewodność właściwa) materiału użytego do budowy żyły, w [m/(Ω·mm²)],

l – długość przewodnika, w [m],

s – przekrój poprzeczny przewodnika, w [mm²].

Do metali charakteryzujących się największą wartością przewodności właściwej należy zaliczyć srebro oraz miedź (tab. 1.). Jednakże to miedź jest o wiele częściej stosowana w elektrotechnice, głównie ze względu na swoją cenę.

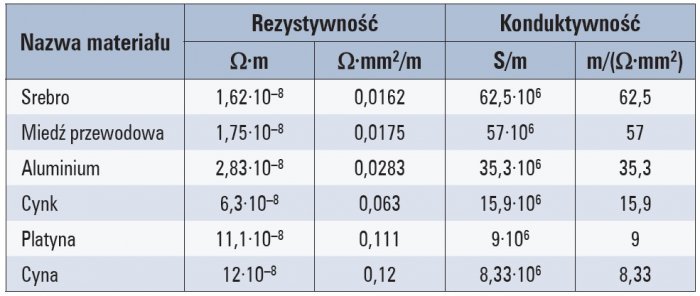

Tab. 1. Rezystywność i konduktywność wybranych materiałów przewodzących [2]

Wśród czynników zewnętrznych, największy wpływ na wartość rezystywności materiałów ma wartość temperatury. Rezystancja metali wzrasta wraz ze wzrostem wartości temperatury, przy czym w zakresie temperatur od –100°C do +200°C zmianę tę można opisać zależnością liniową [1]:

R – rezystancja w temperaturze ϑ, w [Ω];

ϑ – temperatura przewodnika, w [°C];

R₀ – rezystancja przewodnika w temperaturze, w [Ω];

α₀ – współczynnik temperaturowy rezystancji (zależny od rodzaju materiału przewodnika) [1/°C].

Ponadto wartość rezystancji zależy ponadto od [1]:

wilgotności – wilgotność wpływa na wartość rezystancji ciał higroskopijnych (nasiąkliwych), do których można zaliczyć np.: glebę, piasek, cegłę, beton. Wzrost wilgotności powoduje zmniejszenie się wartości rezystancji,
ciśnienia – ciśnienie wpływa na wartość rezystancji ciał proszkowych. Zwiększenie ciśnienia sprawia, że ziarenka zwiększają powierzchnię styczności między sobą, prowadząc tym samym do zmniejszenia się wartości rezystancji,
naświetlenia – naświetlanie wpływa na wartość rezystancji niektórych ciał, tj. np. selen, związki antymonu i związki jodu. Na przykład ciemno-szara odmiana selenu, pod wpływem wzrostu natężenia światła zmniejsza wartość rezystancji,
pola elektrycznego – pole elektryczne wpływa na wartość rezystancji głównie ciał ferromagnetycznych.

Rezystancja zestykowa

W punkcie połączenia dwóch przewodników oprócz rezystancji wewnętrznej przewodnika występuje również rezystancja zestykowa. Składa się ona z:

rezystancji przejścia – jest to rezystancja wynikająca z faktu, że rzeczywista powierzchnia stykowa jest o wiele mniejsza od pozornej powierzchni stykowej, wyznaczonej na podstawie wymiarów geometrycznych zestyku,
rezystancji warstw nalotowych – jest to rezystancja wynikająca z korozji powierzchni styków, które pokrywają się tlenkami metali, przez co powierzchnia odznacza się mniejszą przewodnością elektryczną.

Wartość rezystancji zestykowej jest zmienna w czasie. Jest to skutkiem utleniania się powierzchni styków i zmian grubości warstw nalotowych. Zjawisko to narasta wraz ze wzrostem wartości temperatury oraz natężenia pola elektrycznego. Z upływem czasu dochodzi do przebicia warstwy nalotowej, wskutek czego wartość rezystancji zestykowej powraca do wartości bliskiej początkowej [3].

Spadek napięcia

W celu wyznaczenia występującej w układzie rezystancji bardzo często posługuje się spadkiem napięcia. W obwodach z przewodami o przekroju żył do 16 mm² można pominąć reaktancję, gdyż wartość rezystancji przewodów jest ponad pięciokrotnie wyższa od ich reaktancji [5]. Uproszczenie to nie ma więc istotnego wpływu na dokładność wyników obliczeń. Przy uwzględnieniu tego uproszczenia, spadek napięcia ΔU w układzie o rezystancji R, obciążonym prądem o charakterze rezystancyjnym I, opisany jest zależnością:

Z powyższej wartości można więc w prosty sposób wyznaczyć rezystancję badanego odcinka.

badania zmienności spadku napięcia w funkcji siły docisku

Badaniom zostały poddane dwa typy powszechnie stosowanych zacisków:

zaciski śrubowe – zaciski, w których żyła wprowadzana jest do otworu i dociskana trzpieniem śruby (bezpośrednio lub pośrednio przez blaszkę). Przykładem takich zacisków są listwy torowe (rys. 1.). Wykonywanie połączenia przy pomocy złączki tego typu wiąże się ze znacznym odkształceniem żyły przez dociskający wkręt, co może skutkować osłabioną wytrzymałością mechaniczną żyły przewodu,
zaciski główkowe – w których żyła przewodu jest dociskana łbem śruby bezpośrednio lub pośrednio przez podkładkę (rys. 2.). W przypadku tych zacisków odkształcenia żyły występują w znacznie mniejszym stopniu.

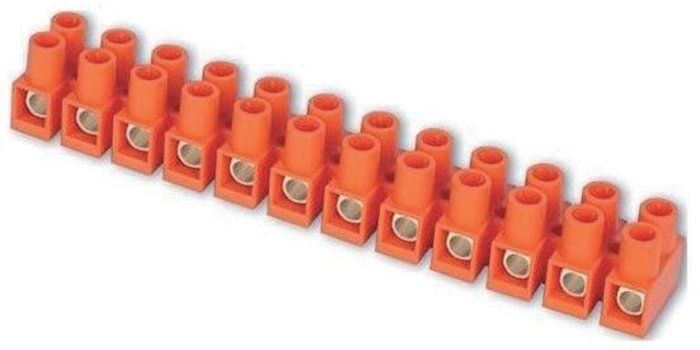

Rys. 1. Przykładowy wygląd złączki śrubowej 12-torowej, rys. Z. Skibko

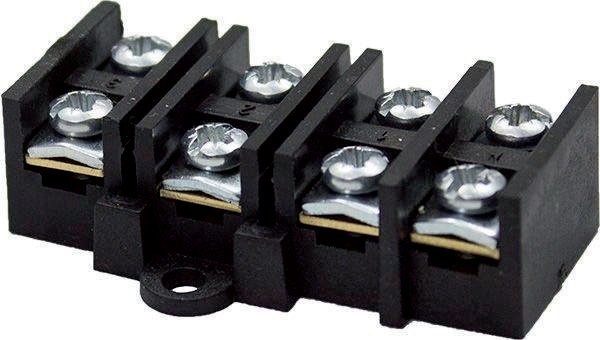

Rys. 2. Przykładowy wygląd złączki z zaciskiem główkowym, rys. Z. Skibko

Badaniom poddano złączki dostosowane do przyłączania przewodów o przekroju znamionowym żył do 10 mm², do której z dwóch stron podłączono przewód o przekroju 10 mm². W celu wyznaczenia rezystancji połączeń przewodów została zmierzona wartość spadku napięcia występująca w badanej próbce, w zależności od siły docisku. Przez badany układ przepływał prąd o charakterze rezystancyjnym o natężeniu 57 A.

Jak można zauważyć na rysunkach 3. i 4., złączki z zaciskami śrubowymi, w porównaniu do złączek główkowych, mają niższe wartości spadków napięcia (o około 60%), a co za tym idzie również niższe wartości rezystancji. Różnica ta może wynikać z zastosowania do budowy zacisków śrubowych mosiądzu (w porównaniu do stalowej budowy zacisków główkowych) oraz z występującego w zacisku śrubowym dopasowanie się przewodu do złączki (na skutek odkształceń plastycznych). Ponadto warto zauważyć, że do dokręcenia zacisku śrubowego potrzeba znacznie mniejszego momentu niż w zacisku główkowym.

Rys. 3. Zależność wartości spadku napięcia w funkcji momentu dokręcania śruby w złączce z zaciskiem śrubowym [4]

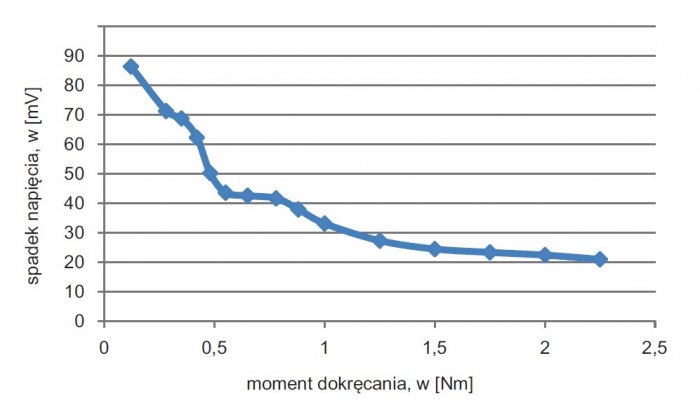

Rys. 4. Zależność wartości spadku napięcia w funkcji momentu dokręcania śruby w złączce z zaciskiem główkowym [4]

Analizując uzyskane wykresy, każdą z krzywych można podzielić na trzy części, określające poszczególne etapy dopasowywania się przewodu do zacisku (rys. 5.).

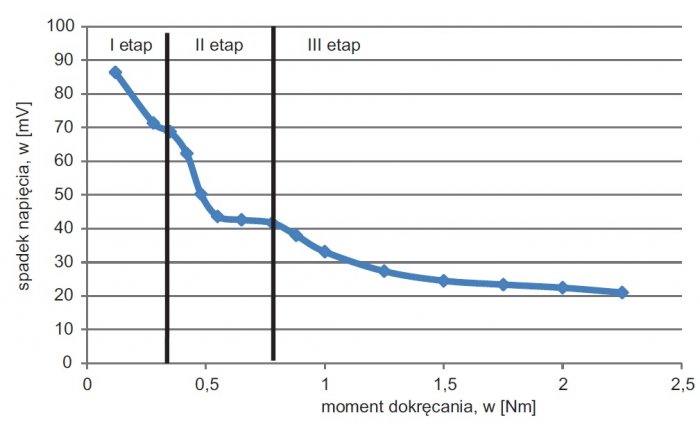

Rys. 5. Zależność wartości spadku napięcia w funkcji momentu dokręcania śruby w złączce z zaciskiem główkowym z zaznaczonymi etapami [4]

I etap polega na wstępnym zetknięciu się przewodnika z częściami przewodzącymi złączki (wartość rezystancji wówczas występującej zależy w znacznym stopniu od pogięcia łączonej żyły – im większa liczba przegięć żyły, tym większa liczba punktów styczności),
II etap polega na dopasowaniu się (wyprostowaniu) żyły przewodu do kształtu złączki,
III etap polega na odkształcanie się zarówno przewodu oraz samej złączki (w tym przypadku prostowanie się podkładki oraz spłaszczanie drutu przewodnika).

Podsumowując powyższe, można stwierdzić, że dokręcenie zacisku z odpowiednim momentem jest uzasadnione nie tylko ze względów ekonomicznych (występowanie mniejszych wartości rezystancji, a co za tym idzie spadków napięć oraz strat mocy i energii), ale również ze względów bezpieczeństwa (dokręcanie ze zbyt dużą siłą skutkuje odkształceniem zarówno przewodnika jak i złączki, co może doprowadzić w konsekwencji do zniszczenia połączenia). Nie bez znaczenia jest również prawidłowy dobór do danego układu właściwego (ze względu na parametry charakteryzujące) rodzaju połączenia.

Rozdzielnice nn a układy zestykowe

Wzrost wartości prądów i napięć znamionowych oraz prądów zwarciowych w rozdzielnicach i układach zasilających urządzenia elektryczne stawia coraz większe wymagania torom prądowym i układom zestykowym. Przepływ prądu ciągłego powoduje nagrzewanie się toru prądowego i zestyków do temperatury, która nie powinna przekraczać wartości dopuszczalnej. Należy przy tym pamiętać, że dopuszczalna temperatura powinna być co najmniej równa dopuszczalnej temperaturze samego toru prądowego, a o obciążalności długotrwałej najczęściej decyduje układ zestykowy. Rezystancja zestykowa nie ma stałej wartości w czasie, ze względu na utlenianie się powierzchni styków, a przyrost jej jest tym większy, im wyższa jest temperatura pracy układu zestyków. Wraz ze wzrostem temperatury zestyku i grubości warstwy nalotowej wzrasta natężenie pola elektrycznego w warstwie nalotowej, co prowadzi najczęściej do jej przebicia. Przy dostatecznie dużej grubości warstwy nalotowej przebicie może jednak nie nastąpić i temperatura zestyku może dalej rosnąć. Gdy przekroczy dopuszczalne granice spowoduje upalenie się połączenia.

Przy konfiguracji rozdzielnic nn ze względu na wytrzymałość zwarciową należy porównywać znamionowe parametry zwarciowe aparatury z wartościami spodziewanych prądów zwarciowych, jakie mogą pojawić się w miejscu jej przyłączenia do sieci zasilającej. Rozdzielnice nn muszą być dostosowane do warunków zwarciowych, jakie mogą wystąpić w miejscu ich przyłączenia.

Literatura

M. Pasko, Z. Piątek, L. Topór-Kamiński, Elektrotechnika ogólna. Cz.1, Wydawnictwo Politechniki Śląskiej, Gliwice 2004.
S. Bolkowski, Elektrotechnika, Wydawnictwo Szkolne i Pedagogiczne, wydanie trzecie, Warszawa 2007.
H. Markiewicz, Urządzenia elektroenergetyczne, Wydawnictwo Naukowo-Techniczne, Warszawa 2012.
M. Czyżewski, Badanie parametrów charakteryzujących połączenia przewodów w instalacjach nn, Praca dyplomowa inżynierska, Politechnika Białostocka 2016.
Poradnik Inżyniera Elektryka, praca zbiorowa, WNT, Warszawa 2011 r. oraz wydania późniejsze.
