W artykule:

Sterowniki polowe
Zwarcia doziemne
Zabezpieczenie upływnościowe
Zabezpieczenie blokujące
Układ pomiarowy w wykonaniu iskrobezpiecznym
Samokontrola

Streszczenie

W artykule opisano sposoby pomiaru izolacji w sieciach SN. Dodatkowo rozważono możliwości zaimplementowania ich w sterowniku polowym wraz z algorytmem wykonania w cyklach automatycznych. Opisano też sposoby autotestowania algorytmów zabezpieczających. Przywołano odpowiednie wymagania normatywne. Szczególną uwagę zwrócono na specyficzne warunki pracy w wymagających środowiskach górniczych.

Abstract

The article describes the methods of measuring insulation in MV networks. In addition, the possibility of implementing them in the field controller was considered along with an algorithm of their execution in automatic cycles. Also described are ways of self-testing of security algorithms. Relevant normative requirements were referenced.

Sieci elektroenergetyczne ze względu na sposób pracy punktu neutralnego transformatora (rys. 1.) dzielimy na:

sieci izolowane,
sieci uziemione przez rezystor,
sieci uziemione przez dławik (reaktancję),
sieci bezpośrednio uziemione.

sposoby pracy sieci elektroenergetycznej rys1

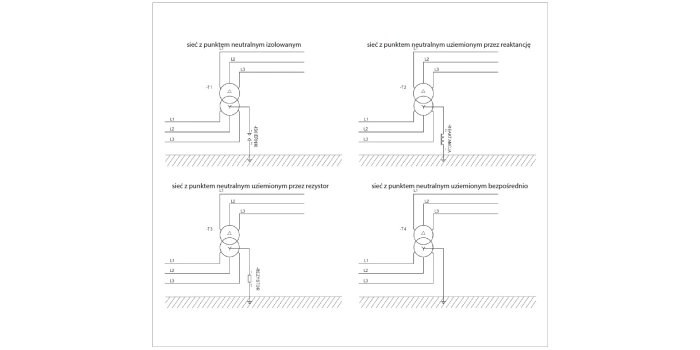

Rys. 1. Sposoby pracy sieci elektroenergetycznej, rys. J. Chudorliński

Sterowniki polowe

Funkcje zabezpieczeniowe integruje się w sterownikach polowych. Realizowane są one przez układ mikroprocesorowy, który czerpie informacje z zabezpieczanego pola dzięki kartom wejść/wyjść oraz podłączonym do nich sygnałom. Ze względu na wysokie napięcie linii i podobnie wysoką wartość prądu pomiary są pobierane z przekładników dopasowujących. Elementem wykonawczym jest wyłącznik.

Zwarcia doziemne

Podczas pracy sieci elektroenergetycznej występują liczne zakłócenia. Najczęstszym zakłóceniem jest zwarcie, przy czym około 70–90% zwarć stanowią zwarcia doziemne. Są one niebezpieczne dla osób oraz infrastruktury, więc należy je likwidować możliwie szybko i skutecznie. Należy przy tym pamiętać o działaniu selektywnym oraz wzajemnym rezerwowaniu się zabezpieczeń.

W przypadku sieci z punktem neutralnym izolowanym przy doziemieniu jednej fazy wartość napięcia międzyfazowego nie zmienia się. Asymetrii ulega jedynie wartość napięcia fazowego. Taki stan pracy sieci nazywamy przepięciem ustalonym.

Należy zwrócić uwagę na to, że długotrwała praca układu w stanie przepięcia ustalonego jest niebezpieczna ze względu na:

ryzyko doziemienia drugiej fazy, które przerodzi się w zwarcie międzyfazowe,
stosowanie mocniejszej izolacji międzyprzewodowej dla wszystkich urządzeń przyłączonych do sieci,
możliwość wystąpienia ferrorezonansu na elementach czynnych.

Istotną kwestią jest wartość prądu zwarcia 1-fazowego w miejscu doziemienia. Zależy ona od napięcia znamionowego sieci, rodzaju oraz długości wszystkich połączeń wraz z rozgałęzieniami, a także od rezystancji przejścia w miejscu doziemienia oraz przesunięcia punktu naturalnego sieci. Przy zwarciu galwanicznym fazy z ziemią wartość prądu możemy obliczyć ze wzoru:

gdzie

I_z^1f – prąd zwarcia doziemnego, w [A],

I_c^k – pojemnościowy prąd zwarcia doziemnego linii kablowych, w [A],

I_cⁿ – pojemnościowy prąd zwarcia doziemnego linii napowietrznej, w [A],

U_n – napięcie znamionowe sieci elektroenergetycznej, w [kV],

l_k – sumaryczna długość połączonych ze sobą galwanicznie linii kablowych, w [-],

l_n – sumaryczna długość połączonych ze sobą galwanicznie linii napowietrznych, w [m].

Z analizy przedstawionego wzoru wynika, że wartość prądu doziemnego nie zależy od miejsca powstania zwarcia, tylko od rozległości sieci. Przez rozległość sieci należy rozumieć wszystkie tworzące ją odcinki, połączone galwanicznie.

W sieciach z izolowanym punktem neutralnym automatyka EAZ wykrywa doziemienia na dwa sposoby:

działanie w oparciu o pomiar rezystancji doziemnej,
działanie w oparciu o wartości skuteczne napięć i prądów fazowych.

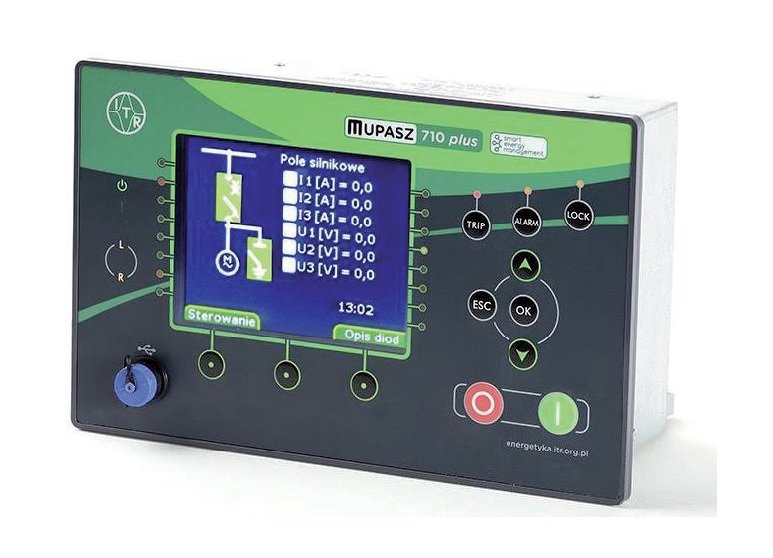

Rys. 2. Sterownik pola Mupasz 710 plus produkcji Sieci Badawczej Łukasiewicz – Instytutu Tele- i Radiotechnicznego, rys. J. Chudorliński

Zabezpieczenie upływnościowe

Potencjał ziemi punktu neutralnego sieci uzyskuje się za pomocą trzech dławików połączonych w gwiazdę. Tworzą one sztuczny punkt gwiazdowy (rys. 3. oraz rys. 4.). Potencjałem odniesienia jest potencjał ziemi. W przypadku braku zakłóceń w sieci potencjał sztucznej gwiazdy jest równy potencjałowi ziemi, więc różnica napięć wynosi zero. W przypadku zakłócenia pojawia się wspomniana już wcześniej asymetria napięć fazowych. Schemat układu pomiarowego zaprezentowano na rysunkach.

zabezpieczenie uplywnosciowe zintegrowane w sterowniku polowym rys3

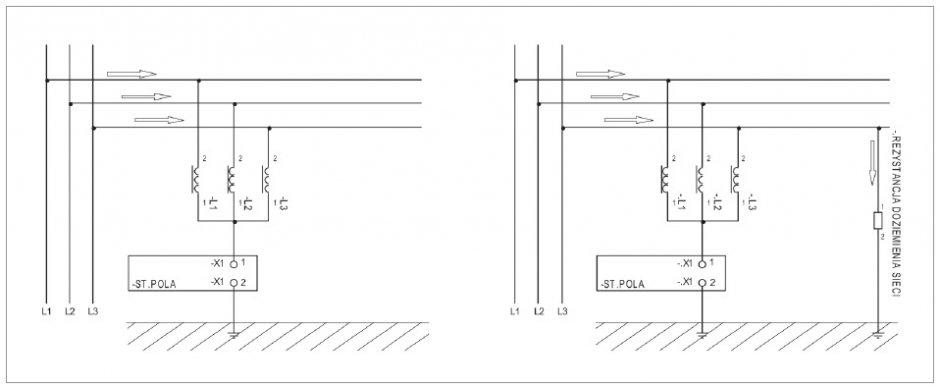

Rys. 3. Zabezpieczenie upływnościowe zintegrowane w sterowniku polowym, rys. J. Chudorliński

zabezpieczenie blokujace zintegrowane w sterowniku polowym rys4

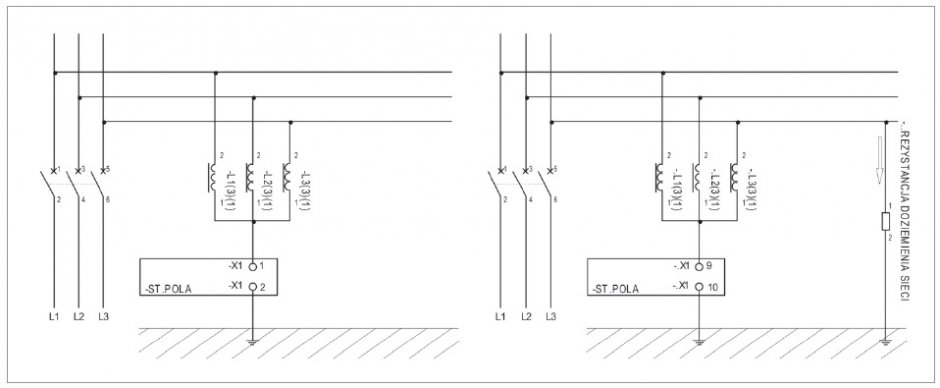

Rys. 4. Zabezpieczenie blokujące zintegrowane w sterowniku polowym, rys. J. Chudorliński

W pokazanym przykładzie układ pomiarowy sterownika pola stanowią zaciski X1:1 oraz X1:2. Sterownik pola przedstawiony na rysunku 2. ma wewnętrzny generator napięcia stałego, przyłączony do zacisku X1:1. Dławiki stanowią dla napięcia stałego bardzo małą impedancję, więc w zabezpieczanej sieci pojawia się składowa stała, stanowiąca napięcie pomiarowe. W przypadku braku zakłóceń prąd mierzony na wyjściu generatora jest zerowy. Podczas trwania zakłócenia następuje przepływ prądu pomiarowego przez rezystancję doziemienia sieci. Na podstawie znanego napięcia pomiarowego oraz zmierzonego prądu upływnościowego zabezpieczenie polowe oblicza wartość rezystancji doziemienia sieci. Na podstawie przeprowadzonych pomiarów sterownik może wyłączyć uszkodzoną linię, gdy przekroczony zostanie próg zadziałania zabezpieczenia upływowego.

Powszechne stosowanie półprzewodnikowych układów mocowych powoduje zniekształcenie napięcia w sieci. Układ pomiarowy sterownika polowego musi mieć na tyle skuteczne algorytmy, aby był w stanie oddzielić upływy pochodzące ze zniekształceń napięcia sieciowego z układu pomiarowego.

Zabezpieczenie blokujące

Układ pomiarowy jest identyczny z układem zabezpieczenia upływnościowego, więc zabezpieczenia mogą być zintegrowane w jednym urządzeniu. Różnica polega na tym, że zabezpieczenie blokujące działa przy wyłączonej linii. W momencie wykrycia doziemienia sterownik polowy zgłasza usterkę do centrum nadzoru oraz blokuje możliwość załączenia wyłącznika. Schemat układu pomiarowego zaprezentowano na rysunkach.

Układ pomiarowy w wykonaniu iskrobezpiecznym

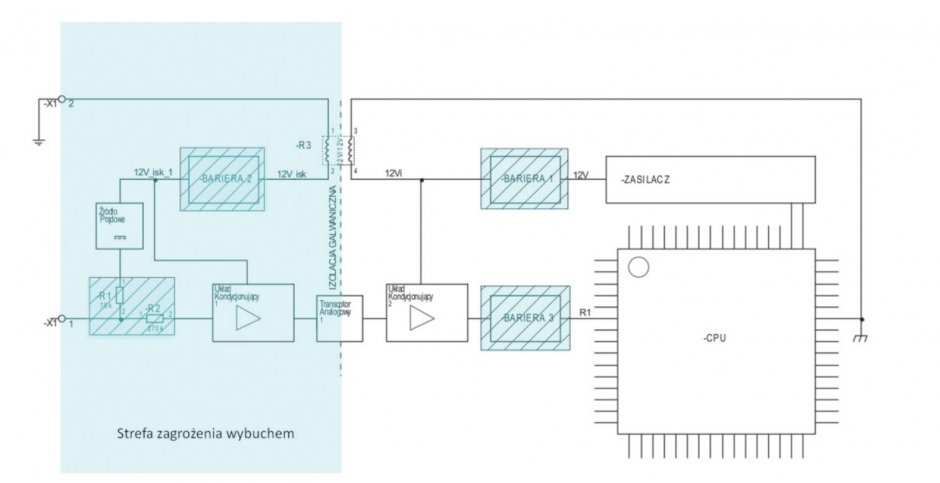

Na rysunku 5. zaprezentowano schemat blokowy ilustrujący zasadę działania opisywanego układu pomiarowego. Widać na nim zaciski pomiarowe, źródło napięcia pomiarowego, układy kondycjonujące oraz bariery diodowe.

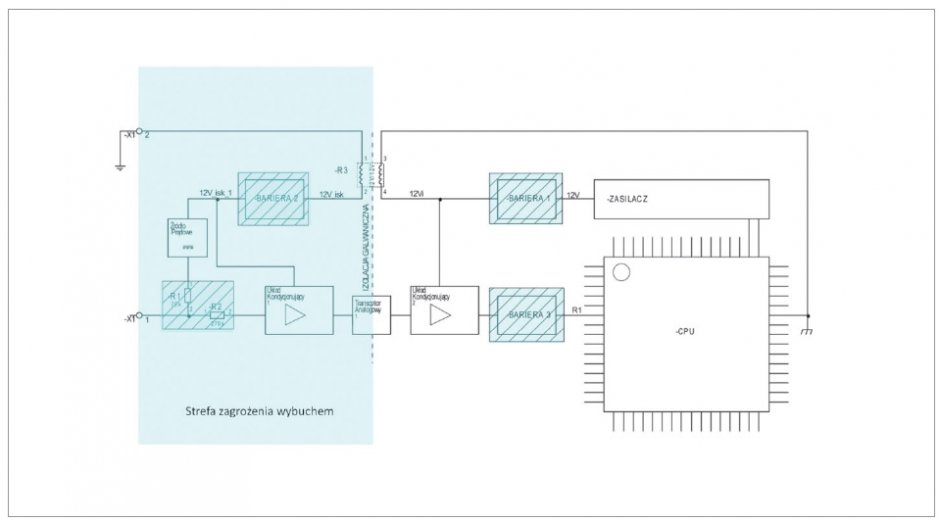

Rys. 5. Schemat blokowy układu pomiarowego w wykonaniu iskrobezpiecznym, rys. J. Chudorliński

Izolację galwaniczną układu pomiarowego zapewniają transoptor analogowy wraz z przetwornicą separacyjną 12 V/12 V. Elementy wyróżnione poprzez zakreskowanie stanowią rezystory oraz bariery diodowe. Elementy pasywne pracują na poziomie poniżej 2/3 mocy znamionowej napięcia oraz prądu znamionowego, więc zgodnie z punktem 8.4 normy PN-EN 60079-11:2007 można je traktować jako nieuszkadzalne. Oznacza to, że jedyną usterką będzie co najwyżej uszkodzenie powodujące przerwę w obwodzie. Na niebiesko zaznaczono układy stanowiące o iskrobezpieczeństwie.

Przy projektowaniu układów pomiarowych o charakterze iskrobezpiecznym należy zwrócić szczególną uwagę na szerokości ścieżek oraz grubość warstwy miedzi je pokrywającej. Przykładowo, przy ścieżkach o szerokości ≥ 2 mm, oraz o grubości ≥ 33 um połączenie uznaje się jako pewne, nieuszkadzalne.

Samokontrola

Układ samokontroli urządzenia polega na testowaniu kluczowych dla działania zabezpieczenia podzespołów oraz oprogramowania. Podczas autotestów wykrycie jakiejkolwiek anomalii powoduje zgłoszenie usterki przez zabezpieczenie poprzez zamknięcie styku kontrolnego oraz wysłanie powiadomienia do systemu nadzoru. Spośród sprawdzanych funkcji można wyszczególnić:

testowanie zasilacza, płyty głównej, procesora oraz wszystkich kart rozszerzeń,
testowanie pamięci zawierającej oprogramowanie oraz nastawy,
testowanie algorytmów wewnętrznych oraz powiązań logicznych między blokami funkcyjnymi,
testowanie ciągłości obwodów wyłączających oraz załączających,
algorytmy zabezpieczeniowe działające w trybie ciągłym.

W przypadku opisywanego wcześniej algorytmu samokontrola polega na ciągłym wysyłaniu sygnału testującego. W momencie pojawienia się upływu o wartości większej od wartości zadanej zabezpieczenie reaguje sygnalizacją bądź wyłączeniem pola zasilającego.

* * *

Artykuł prezentowany w formie referatu podczas XXVI Sympozjum Naukowo-Technicznego „SEMAG 2022” w Mysłakowicach k. Jeleniej Góry w dniach 25–27 maja 2022 r.

Literatura

K. Borkiewicz, Automatyka zabezpieczeniowa regulacyjna i łączeniowa w systemie elektroenergetycznym, wydanie trzecie.
M. Brocki, T. Kowol, A. Kuźmiński, Ł. Sapuła, G. Wojtaś, Zastosowanie zabezpieczeń ziemnozwarciowych kierunkowych w sieciach IT niskiego napięcia, „elektro.info” 9/2019.
H. Klein, Eksploatacja układów zabezpieczeniowych w kopalnianych sieciach elektroenergetycznych SN i WN.
