Połączenia wewnętrzne w rozdzielnicach niskich napięć

Przykłady doboru elementów

mgr inż. Marcin Orzechowski | Elektro.info 7-8/2022 | 2022-08-25

Fragment schematu rozdzielnicy głównej budynku mieszkalnego, rys. M. Orzechowski

W poprzednich częściach artykułu „Połączenia wewnętrzne w rozdzielnicach niskich napięć” pisaliśmy o elementach rozdzielnic oraz informowaliśmy o tym, co powinno znaleźć się w dokumentacji projektowej. W tym numerze przedstawimy kilka przykładów rachunkowych sprawdzenia wybranych elementów wyposażenia rozdzielnicy. Komentarz do nich znajdzie się na końcu artykułu. Wymagania w zakresie doboru poszczególnych elementów wyposażenia rozdzielnicy ze względu na odporność zwarciową przedstawiono w poprzedniej części artykułu „Połączenia wewnętrzne w rozdzielnicach niskich napięć – obliczenia zwarciowe” opublikowanej w numerze 6/2022 „elektro.info” [7].

Przykład 1.

Należy zweryfikować, czy blok rozdzielczy zastosowany w rozdzielnicy spełni wymagania w zakresie odporności zwarciowej. Rozdzielnica jest zasilana zgodnie z rysunkami 1. i 2. Rozdział energii wewnątrz rozdzielnicy został wykonany w oparciu o „modułowy blok listew rozdzielczych BR 4-13 nr ref. 4885”.

Dane do przykładu 1:
a) W dokumentacji projektowej występuje jedynie informacja o spodziewanym początkowym prądzie zwarcia trójfazowego (symetrycznego): I”_k3 = 3 kA;

b) Dane katalogowe bloku BR 4-13 nr ref. 4885: I_sc = 20 kA [13].

Obliczenia do przykładu 1.

Komentarz [7]:

W celu sprawdzenia, czy zastosowany blok rozdzielczy ma wymaganą odporność zwarciową, należy sprawdzić dla rozdzielnicy oraz jej wyposażenia, czy:

1) warunek 1 – znamionowy prąd szczytowy (wytrzymywany) I_ns jest większy od prądu zwarciowego udarowego i_p, jaki wystąpi w miejscu instalacji:

I_{ns ≈}I_cs ≥ i_p

2) lub warunek 2 – znamionowy prąd szczytowy (wytrzymywany) I_ns jest większy od prądu ograniczonego i_o przepuszczanego przez ograniczający bezpiecznik lub wyłącznik:

I_{ns ≈}I_cs ≥ i_o

Ponieważ w dokumentacji projektowej brak było informacji na temat wartości prądu udarowego i_p, zatem należy go wyznaczyć, korzystając z następującej zależności [4]:

gdzie:

i_p – prąd udarowy, w [A],

κ – współczynnik udaru, w [-],

R_k – rezystancja obwodu zwarciowego, w [Ω],

X_k – reaktancja obwodu zwarciowego, w [Ω].

Ponieważ w dokumentacji brak jest informacji o wartościach rezystancji oraz reaktancji obwodu zwarciowego, należy posłużyć się typową wartością współczynnika udaru κ dla instalacji niskiego napięcia, która wynosi: 1,4 [4].

Komentarz: W praktyce w instalacji niskiego napięcia odległej od źródła (np. transformatora SN/nn) wartość współczynnika udaru (κ) będzie niższa niż 1,4, zatem wartość prądu udarowego w rzeczywistej instalacji będzie mniejsza.

Na tej podstawie oszacowana wartość i_p w tej instalacji wynosi:

Sprawdzenie warunku 1 – czy znamionowy prąd szczytowy (wytrzymywany) I_ns jest większy od prądu zwarciowego udarowego i_p, jaki wystąpi w miejscu instalacji:

Warunek spełniony.

Przykład 2.

Należy zweryfikować, czy blok rozdzielczy zastosowany w rozdzielnicy spełni wymagania w zakresie odporności zwarciowej. Rozdział energii wewnątrz rozdzielnicy został wykonany analogicznie jak w przykładzie 1., w oparciu o „modułowy blok listew rozdzielczych BR 4-13 nr ref. 4885” [13]. Rozdzielnica jest zasilana zgodnie z rysunkiem 1.

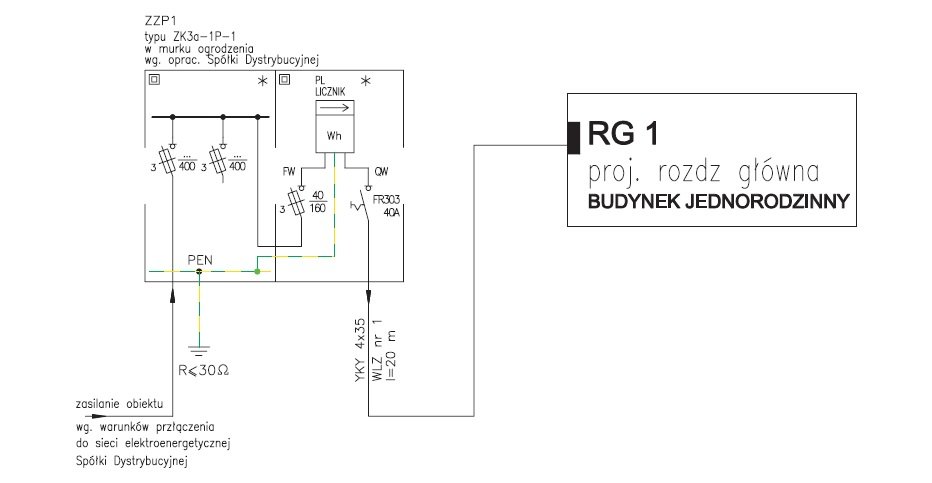

Rys. 1. Schemat zasilania budynku mieszkalnego, rys. M. Orzechowski

Dane do przykładu 2:

a) W dokumentacji projektowej występuje jedynie informacja o spodziewanym początkowym prądzie zwarcia trójfazowego (symetrycznego): I”_k3 = 12 kA.

b) Dane katalogowe bloku BR 4-13 nr ref. 4885: I_sc = 20 kA [13].

Obliczenia do przykładu 2:

Podobnie jak w przykładzie 1., należy wyznaczyć wartości prądu udarowego i_p. Zatem oszacowana wartość i_p w tej instalacji wynosi:

fragment schematu rozdzielnicy glownej budynku mieszkalnego rys2

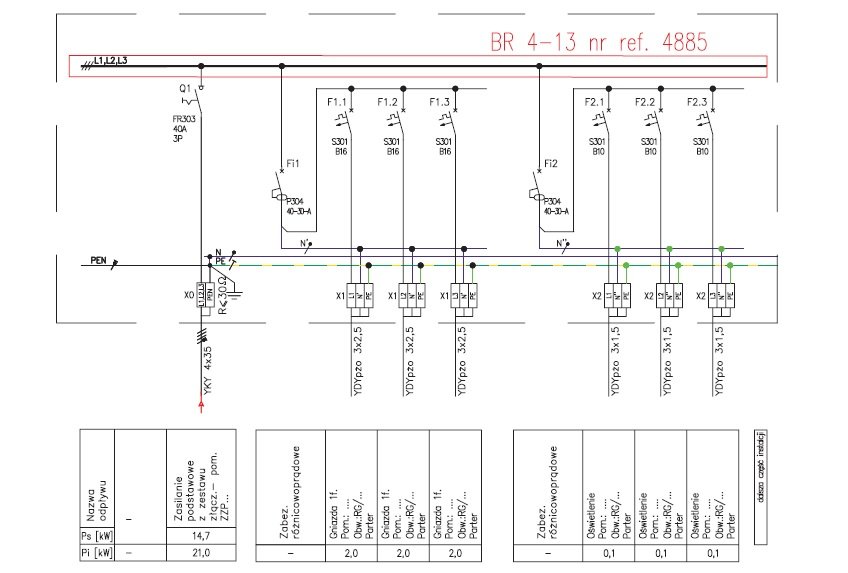

Rys. 2. Fragment schematu rozdzielnicy głównej budynku mieszkalnego, rys. M. Orzechowski

fragment elewacji rozdzielnicy glownej budynku mieszkalnego rys2a

Rys. 2a. Fragment elewacji rozdzielnicy głównej budynku mieszkalnego, rys. Monika Laks

Sprawdzenie na warunek 1 – czy znamionowy prąd szczytowy (wytrzymywany) I_ns jest większy od prądu zwarciowego udarowego i_p, jaki wystąpi w miejscu instalacji:

Warunek niespełniony.

Komentarz: Ponieważ warunek 1 nie został spełniony, należy sprawdzić, czy w tej instalacji występuje zabezpieczenie, które ograniczy prąd udarowy. Dlatego też należy przejść do sprawdzenia warunku 2.

Sprawdzenie na warunek 2 – czy znamionowy prąd szczytowy (wytrzymywany) I_ns jest większy od prądu ograniczonego i_o, przepuszczanego przez ograniczający bezpiecznik lub wyłącznik:

W tym przypadku zabezpieczenie bloku rozdzielczego stanowi wkładka bezpiecznikowa typu DO2 35 A gG, zainstalowana w rozłączniku bezpiecznikowym R303.35 (rys. 1.). Zatem należy skorzystać z charakterystyki prądu ograniczonego dla tego zabezpieczenia – w tym celu skorzystano z programu XLPRO³ Tool Selectivity Backup [13] (rys. 3.).

charakterystyka pradu ograniczonego rys3

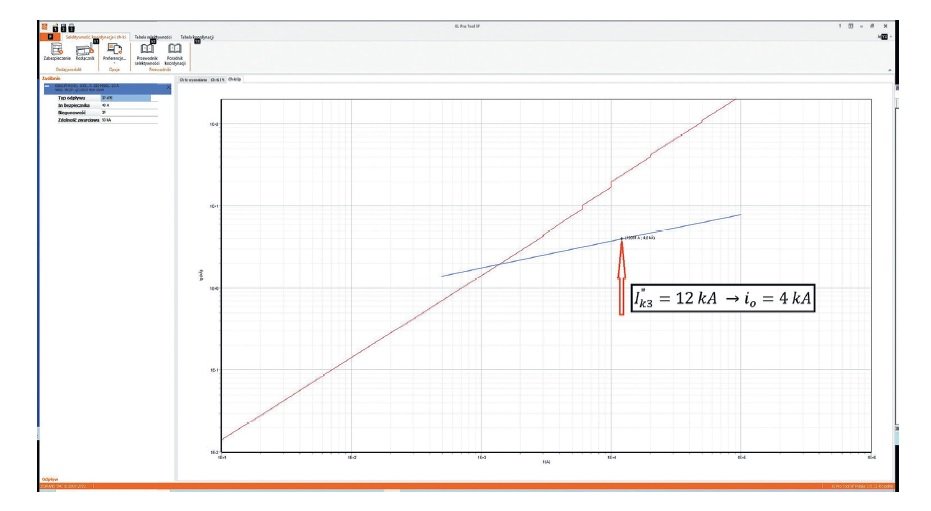

Rys. 3. Charakterystyka prądu ograniczonego i_o = f(I_k) dla bezpiecznika topikowego typu DO2 35 A gG, rys. M. Orzechowski

Odczytana wartość prądu ograniczonego i_o wynosi 4 kA. Na tej podstawie:

Warunek spełniony.

Przykład 3.

Należy wyznaczyć, jakim minimalnym przekrojem przewodu można przyłączyć zabezpieczenia FV1.4 i FV1.6 do szyn głównych rozdzielnicy. Na rysunku 4. odcinki przewodów poddane analizie oznaczono „?”. Dane do przykładu zaczerpnięto z artykułu „Połączenia wewnętrzne w rozdzielnicach niskich napięć – studium przypadków – odporność zwarciowa elementów realizujących rozdział energii” [6].

fragment schematu rozdzielnicy glownej rys4

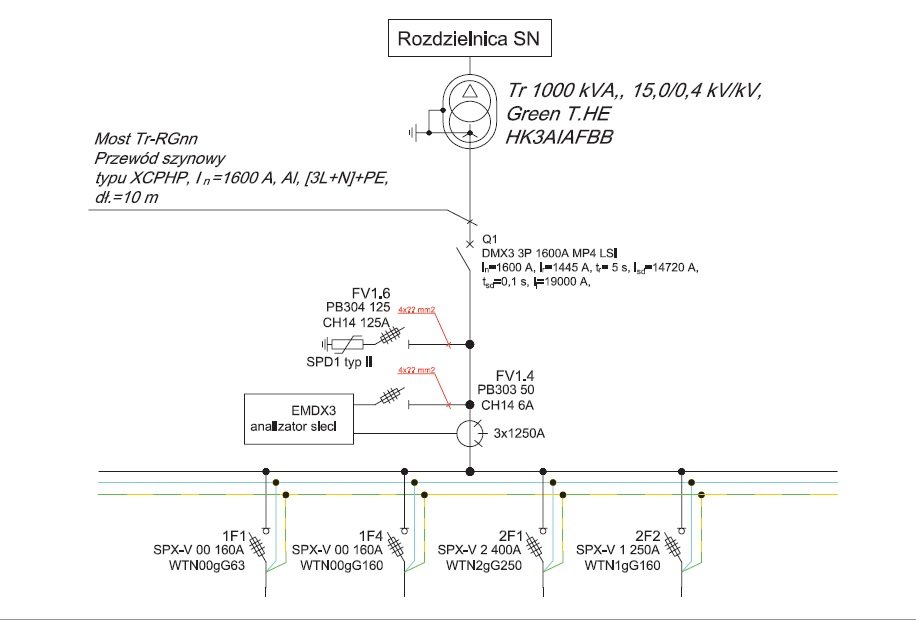

Rys. 4. Fragment schematu rozdzielnicy głównej [5]

fragment elewacji rozdzielnicy glownej rys4a

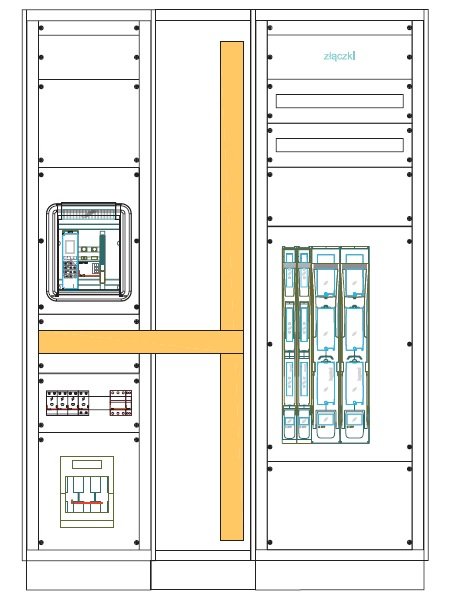

Rys. 4a. Fragment elewacji rozdzielnicy głównej, rys. Monika Laks

Dane do przykładu 3:

Na podstawie otrzymanej dokumentacji ustalono:

1) fragment schematu rozdzielnicy głównej przedstawia rysunek 4.;

2) fragment elewacji rozdzielnicy głównej przedstawia rysunek 4a;

3) spodziewane prądy zwarciowe na szynach głównych rozdzielnicy wynoszą:

4) aparat główny rozdzielnicy Q1 jest typu DMX3 1600, I_n = 1600 A, I_r = 1445 A, t_r = 5 s, I_sd = 14720 A, t_sd = 0,1 s, I_i = 19000 A, t_i = 0,01 vs;

5) należy przyjąć, że przewody do przyłączenia zabezpieczeń FV1.4 oraz FV1.6 będą typu LgY.

Obliczenia do przykładu 3:

Na podstawie charakterystyki czasowo-prądowej zabezpieczenia Q1 oraz spodziewanego prądu zwarciowego (I”_k3 = 20005 A oraz I”_k1 = 19675 A) odczytano, że czas trwania zwarcia będzie wynosił T_k < 0,1 s, zatem należy skorzystać ze wzoru [4]:

gdzie:

I²•t_w – całka Joule’a wyłączenia, w [A²•s],

S − minimalny przekrój żyły przewodu, w [mm2],

k − jednosekundowa dopuszczalna gęstość prądu zwarciowego, w [A/mm2].

Minimalny przekrój, jaki może być przyłączony do szyn głównych ze względów zwarciowych, wynosi:

Zatem zabezpieczenia FV1.6 oraz FV1.4 należałoby przyłączyć za pomocą przewodu min. LgY 70 mm².

Wnioski końcowe

Należy pamiętać, że podczas zwarcia w instalacji elektrycznej przez rozdzielnicę i w tym przez np. blok rozdzielczy przepływa prąd zwarciowy, i tym samym blok ten jest również narażony na oddziaływanie zarówno skutku cieplnego, jak i dynamicznego, wynikającego z przepływu prądu. Taka sama sytuacja dotyczy pozostałych elementów, z których zbudowana jest rozdzielnica, jak np. szyny miedziane, wsporniki do szyn miedzianych, przewody itd. Analizie należy poddać nie tylko wartości prądów zwarciowych wynikające z obliczeń, ale również, jakie wartości prądów ograniczonych będą w tej instalacji.

Jak wykazano w przykładzie rachunkowym nr 3, istotne jest również określenie minimalnego przekroju przewodu ze względu spodziewane prądy zwarciowe, jaki należy zastosować w rozdzielnicy. W tym przypadku minimalny przekrój to 70 mm². W praktyce do aparatów, które są typowo stosowane do obwodów pomocniczych, jak np. kontrola obecności napięcia, sterowanie itd., nie ma możliwości fizycznego przyłączenia przewodu o takim przekroju. Tego typu elementy są zabezpieczanie aparatami modułowymi, np. podstawami bezpiecznikowymi z wkładkami bezpiecznikowymi cylindrycznymi 10×38 mm w (CH10), które z reguły umożliwiają przyłączenie przewodu o maks. przekroju 25 mm². W przypadku niektórych obwodów, jak np. pomiar napięcia do układu SZR, sterowanie PWP, zasilanie do nich jest wyprowadzone sprzed głównego aparatu, i tym samym ich zabezpieczeniem jest aparat znajdujący się w rozdzielnicy SN, co oznacza, że narażenie na oddziaływanie prądów zwarciowych oraz ich wartość jest znacznie większe.

Norma PN-EN 61439 Rozdzielnice i sterownice niskonapięciowe [2 i 8] w punkcie 8.6.1 Wewnętrzne obwody elektryczne i przyłącza w następujący sposób odnosi się do połączeń pomiędzy mostem głównym a poszczególnymi blokami funkcjonalnymi:

„W ramach jednego segmentu, przewody (w tym szyn zbiorczych rozdzielczych) pomiędzy głównymi szynami zbiorczymi a stroną obciążenia bloków funkcjonalnych, jak również elementów wyposażenia tych bloków, mogą być dobrane do obniżonej wytrzymałości zwarciowej występującej po stronie obciążenia odpowiedniego zabezpieczenia zwarciowego w każdym bloku, pod warunkiem takiego rozmieszczenia przewodów, aby w normalnych warunkach pracy zwarcie wewnętrzne pomiędzy fazą i/lub między fazami a ziemią było mało prawdopodobne…”.

Tym samym dopuszcza możliwość zaniżenia przekrojów przewodów z uwagi na ich odporność zwarciową oczywiście przy ich odpowiednim zabezpieczeniu. W praktyce jednak nie ma możliwości zabezpieczenia tych połączeń, co wynika z konstrukcji rozdzielnicy oraz konfiguracji aparatów w niej zabudowanych. Zatem należy liczyć się, że jeżeli te elementy nie będą prawidłowo dobrane i wykonane, to jest to potencjalne miejsce uszkodzenia termicznego przewodów i tym samym potencjalne źródło pożaru.

charakterystyka i2t f icc dmx3 1600 rys5

Rys. 5. Charakterystyka I²t = f(I_cc) DMX3 1600 rys. M. Orzechowski

Literatura

Ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414, z późniejszymi zmianami - ostatnia: tekst jednolity Dz.U. 2019 poz. 1186).
PN-EN 61439-1:2011 Rozdzielnice i sterownice niskonapięciowe. Część 1: Postanowienia ogólne.
PN-EN IEC 61439-2:2021-10 Rozdzielnice i sterownice niskonapięciowe. Część 2: Rozdzielnice i sterownice do rozdziału energii elektrycznej.
Julian Wiatr i Marcin Orzechowski, Poradnik projektanta elektryka. Podstawy zasilania budynków mieszkalnych, użyteczności publicznej i innych obiektów nieprzemysłowych w energię elektryczną, Grupa Medium, wydanie VI 2021.
M.Orzechowski, Połączenia wewnętrzne w rozdzielnicach niskich napięć – część 1, elektro.info 11/2020.
M.Orzechowski, M. Mikulski Połączenia wewnętrzne w rozdzielnicach niskich napięć – studium przypadków – odporność zwarciowa elementów realizujących rozdział energii, elektro.info 4/2022
J. Wiatr, M. Orzechowski, Połączenia wewnętrzne w rozdzielnicach niskich napięć – obliczenia zwarciowe, elektro.info 6/2022.
PN-EN 61439-1:2011 Rozdzielnice i sterownice niskonapięciowe. Część 1: Postanowienia ogólne.
PN-EN 61439-2:2011 Rozdzielnice i sterownice niskonapięciowe. Część 2: Rozdzielnice i sterownice do rozdziału energii elektrycznej.
PN-EN 61439-3:2012 Rozdzielnice i sterownice niskonapięciowe. Część 3: Rozdzielnice tablicowe przeznaczone do obsługiwania przez osoby postronne (DBO).
PN-EN IEC 61439-1:2021-10 Rozdzielnice i sterownice niskonapięciowe. Część 1: Postanowienia ogólne.
PN-EN IEC 61439-2:2021-10 Rozdzielnice i sterownice niskonapięciowe. Część 2: Rozdzielnice i sterownice do rozdziału energii elektrycznej.
Materiały firmy Legrand.
