Uproszczony projekt zasilania pożarowego zestawu hydroforowego

mgr inż. Julian Wiatr | Elektro.info 7-8/2022 | 2022-08-30

Plan projektowanej instalacji, rys. J. Wiatr

W lipcowo-sierpniowym numerze prezentujemy przykładowe rozwiązanie układu zasilania pożarowego zestawu hydroforowego, przyłączonego do Rozdzielnicy Ppoż., do której zasilanie jest doprowadzone sprzed przeciwpożarowego wyłącznika prądu. W tym przypadku PWP zostanie wprowadzony do eksploatacji na podstawie dopuszczenia jednostkowego, zgodnie z art. 10 w związku z art. 5 Ustawy o wyrobach budowlanych (Dz.U. z 2004 r. nr 92, poz. 881).

Zobacz także

APATOR SA SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne z wymaganiami operatorów zarządzanie. Farmy fotowoltaiczne, turbiny wiatrowe, instalacje biogazowe czy układy przemysłowe typu „zero eksport” wymagają dziś rozwiązań, które pozwalają kontrolować parametry pracy źródeł, ograniczać moc oddawaną do sieci oraz zapewniać skuteczną komunikację z systemami...

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Urządzenie stanowiące PWP zostanie zainstalowane na budynku w obudowie złącza kablowego, w którym jednocześnie zainstalowany będzie układ pomiarowy zużytej energii elektrycznej. W celu uniemożliwienia powstawania zlodowaceń oraz utrzymania wymaganego poziomu niskiej wilgotności szafę złącza wyposażono w grzałkę elektryczną, sterowaną w układzie termostatu.

Podstawa opracowania

Zlecenie inwestora.
Wizja lokalna w obiekcie.
Scenariusz rozwoju zdarzeń pożarowych.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz.U. z 2022 r., poz. 1225 – traci ważność z dniem 21 września 2024 r.).
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. nr 109/2010, poz. 719 z późniejszymi zmianami).
Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 r. w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U. z 2016 r. poz. 1966 z późn. zmianami).
Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 r. w sprawie krajowych ocen technicznych (Dz.U. z 2016 r. poz. 1968).
PN-IEC 60364-5-52:2011 Instalacje elektryczne niskiego napięcia. Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie.
PN-HD 60364-4-41:2017-09 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
PN-HD 60364-5-56:2019-01 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa.
PN-EN 12101-10:2007 Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 10: Zasilacze.
Uzgodnienie z rzeczoznawcą ds. zabezpieczeń ppoż. oraz uzgodnienie z rzeczoznawcą ds. bhp.

Stan istniejący

Do budynku została doprowadzona energia elektryczna o napięciu 3×230/400 V bezpośrednio ze stacji transformatorowej 15/0,4 kV o mocy 630 kVA oraz zespołu prądotwórczego nn o mocy 275 kVA. Na elewacji frontowej budynku zainstalowane są: złącze kablowe, układ automatyki SZR sieć/zespół prądotwórczy oraz półpośredni układ pomiarowy zużytej energii elektrycznej.

Parametry zwarciowe ustalone na podstawie projektu sieci elektroenergetycznej zasilania budynku wynoszą:

zasilanie z SEE: Z_k1(ZK) = 0,10; Z_k3(ZK) = 0,06 Ω,
zasilanie z generatora zespołu prądotwórczego: Z_k1(ZK) = 0,2 Ω; Z_k3(ZK) = 0,07 Ω.

Obok złącza jest zainstalowana szafka pomiarowa wyposażona w układ pomiarowy półpośredni. Spodziewane prądy zwarciowe dla zwarć symetrycznych w złączu kablowym wynoszą:

zasilanie z SEE: I_k3 = 3,86 kA; i_p = 5,5 kA,
zasilanie z generatora zespołu prądotwórczego: I_k3 = 3,3 kA; i_p = 5,4 kA.

Spodziewane prądy zwarciowe pozwalają na przyjęcie aparatów elektrycznych o odporności zwarciowej nie mniejszej niż 6 kA.

Stan projektowany

Z wyjścia układu automatyki SZR sieć/zespół prądotwórczy należy wyprowadzić dwa tory zasilania:

Rozdzielnicy Głównej Budynku (RGB), wykonanej w drugiej klasie ochronności,
Rozdzielnicy Przeciwpożarowej (RPpoż.), którą należy instalować w pomieszczeniu pompowni pożarowej, stanowiącym osobną strefę pożarową o parametrach REI 120.

Zasilanie RGB należy wykonać kablem YKXSżo 5x120 i objąć przeciwpożarowym wyłącznikiem prądu (PWP), instalowanym nad układem automatyki SZR sieć/zespół prądotwórczy. Natomiast zasilanie RPpoż. należy wykonać przewodem NKGsżo FE180/PH 90 5x10 0,6/1 kV. Plan projektowanej instalacji został przedstawiony na rysunku 1. Schemat ideowy projektowanego układu zasilania przedstawia rysunek 2. Schemat ideowy RPpoż. oraz współpracy z RGB przedstawia rysunek 3. Na rysunku 4. został przedstawiony schemat montażowy RPpoż.

projekt zasilania pozarowego zestawu hydroforowego rys1

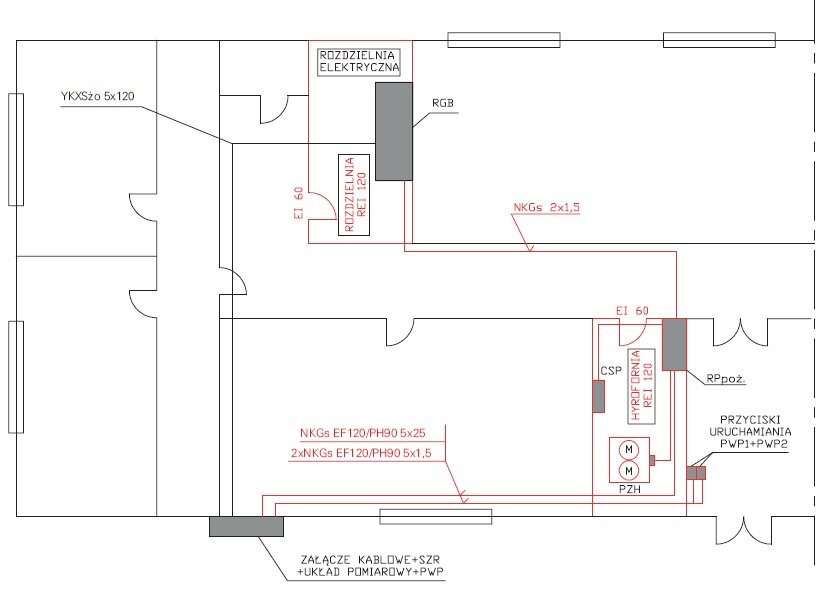

Rys. 1. Plan projektowanej instalacji, rys. J. Wiatr

projekt zasilania pozarowego zestawu hydroforowego rys2

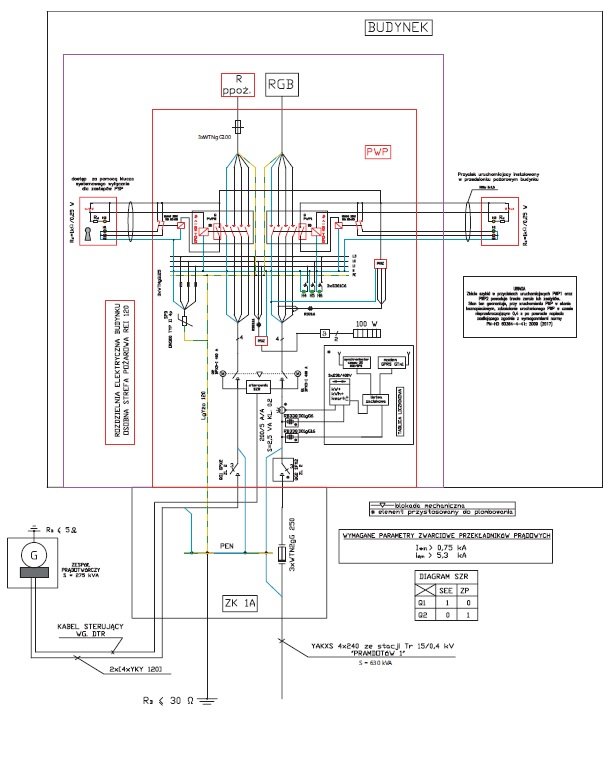

Rys. 2. Uproszczony schemat ideowy zasilania budynku z automatyką SZR, PWP oraz układem pomiarowym zużytej energii elektrycznej, rys. J. Wiatr

projekt zasilania pozarowego zestawu hydroforowego rys3

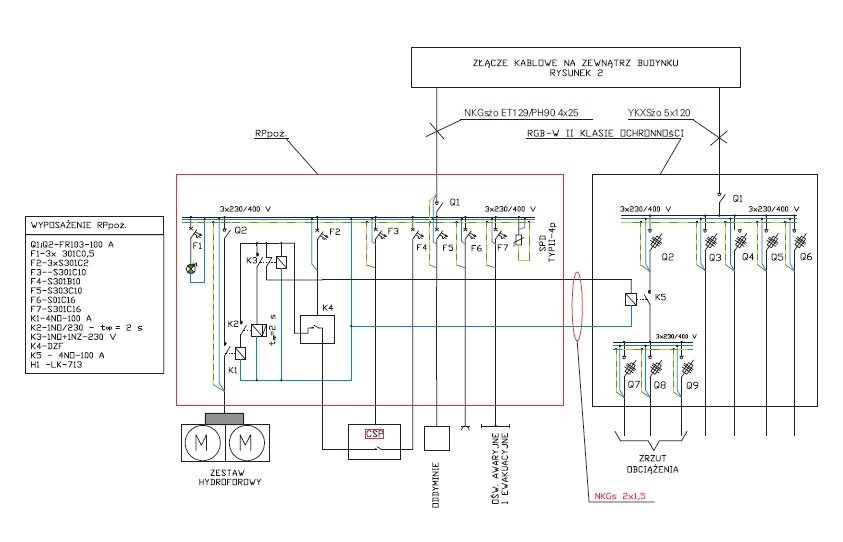

Rys. 3. Schemat ideowy zasilania zestawu hydroforowego, rys. J. Wiatr

projekt zasilania pozarowego zestawu hydroforowego rys4

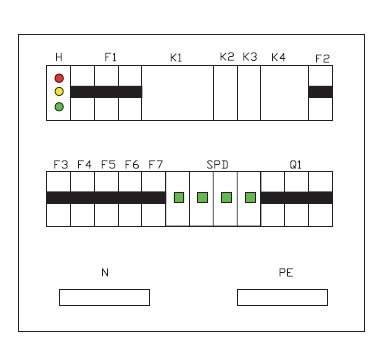

Rys. 4. Schemat montażowy RPpoż., rys. J. Wiatr

Sterowanie PWP należy realizować certyfikowanym przyciskiem uruchamiającym, wyposażonym w lampki sygnalizujące stan położenia aparatu wykonawczego, który należy zainstalować w przedsionku pożarowym, w miejscu wskazanym na rysunku 1. Przycisk uruchamiający PWP2 umożliwia całkowite wyłączenie zasilania budynku w energię elektryczną po zakończonej ewakuacji. Dostęp do niej posiada jedynie dowódca akcji ratowniczo-gaśniczej będący w posiadaniu klucza systemowego.

Z RPpoż. zasilany będzie pożarowy zestaw hydroforowy wyposażony w dwa silniki elektryczne o następujących parametrach: P = 15 kW; cosφ = 0,9; η = 0,9; k_r = 6; U_n = 400 V. Rozruch silników jest realizowany w układzie bezpośrednim z sekwencyjnym uruchomieniem drugiego silnika.

Uruchomienie zestawu jest realizowane po wystawieniu sygnału przez SCP z opóźnieniem 2 s, niezbędnym na wykonanie zrzutu obciążenia w RGB, o wartości zbliżonej do mocy załączanego zestawu hydroforowego. Rozwiązanie to pozwala na przyjęcie mocy umownej niezbędnej do zaspokojenia potrzeb zasilanego budynku, z pominięciem mocy zestawu hydroforowego. Umożliwi to realne zmniejszenie opłat ponoszonych z tytułu mocy zamówionej.

Obliczenia

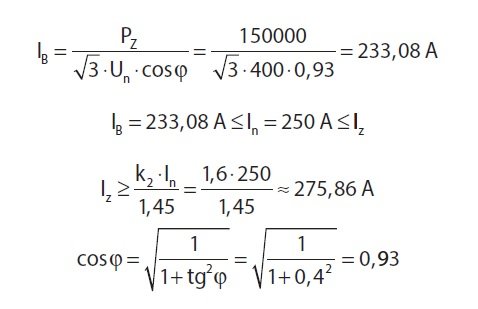

1. Dobór kabla zasilania RGB:

(ze względu na projektowany układ kompensacji mocy biernej do obliczeń przyjęty został współczynnik tgφ = 0,4, określony w Rozporządzeniu Ministra Gospodarki z 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego [Dz.U. nr 93/2007, poz. 623 z późniejszymi zmianami]).

projekt zasilania pozarowego zestawu hydroforowego wzor1

Na podstawie normy PN-IEC 60364-5-52:2011, przy sposobie ułożenia „E”, po uwzględnieniu współczynnika obciążenia czwartej żyły oraz współczynnika uwzględniającego temperaturę otoczenia właściwą dla warunków krajowych, warunki spełni kabel YKXSżo 5×120:

projekt zasilania pozarowego zestawu hydroforowego wzor2

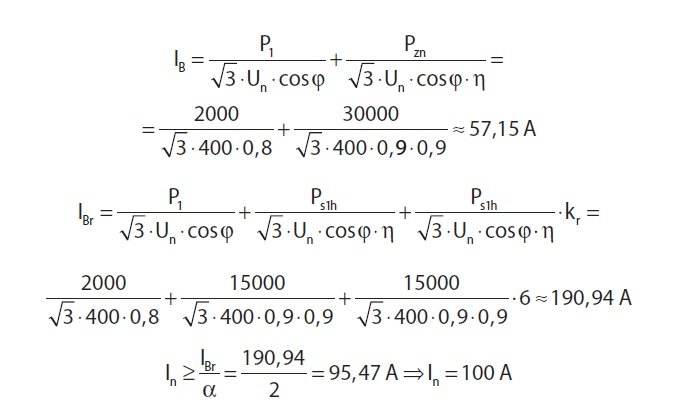

2. Dobór kabla zasilania RPpoż.:

Rozruch silników jest realizowany sekwencyjnie, przez co maksymalny pobór prądu przez RPpoż. wyniesie:

projekt zasilania pozarowego zestawu hydroforowego wzor3

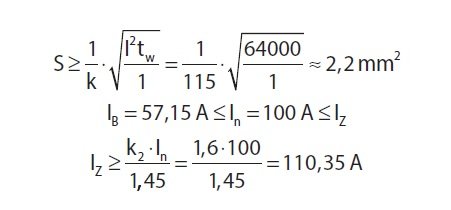

Jako zabezpieczenie toru zasilania RPpoż. zostaną przyjęte bezpieczniki topikowe WTN00gG100. Ze względu na krótki odcinek oraz brak spodziewanych przeciążeń, kabel zasilający RPpoż. zostanie dobrany na warunki zwarciowe oraz długotrwałą obciążalność i przeciążalność prądową:

projekt zasilania pozarowego zestawu hydroforowego wzor4

projekt zasilania pozarowego zestawu hydroforowego wzor5

gdzie:

P_Z – moc czynna zapotrzebowana, w [W],

P_Zh – moc czynna zapotrzebowana przez zestaw hydroforowy, w [W],

k₂ – współczynnik niedopasowania charakterystyki prądowo-czasowej bezpiecznika topikowego i kabla zasilającego, w [-],

I_n – prąd znamionowy zabezpieczenia, w [A],

I_B – spodziewany prąd obciążenia, w [A],

I_Br – spodziewany największy prąd w czasie rozruchu silnika drugiej pompy przy pracy w stanie ustalonym pozostałych odbiorników zasilanych z RPpoż., w [A],

cosφ – współczynnik mocy, w [-],

k₄ – współczynnik krotności prądu znamionowego wyłącznika, przetrzymywanego podczas rozruchu silnika, w [-],

I_z – wymagana długotrwała obciążalność kabla lub przewodu, w [A],

P₁ – zapotrzebowanie na moc czynną przez niesilnikowe odbiorniki zasilane z RPpoż., w [W],

P_s1h – moc czynna pojedynczego silnika zestawu hydroforowego, w [W],

k_r – współczynnik rozruchu silnika, w [-],

η – sprawność silnika, w [-],

α – współczynnik częstości rozruchu silnika, w [-].

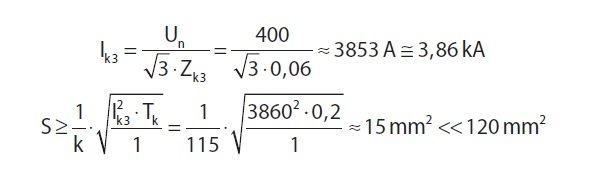

3. Sprawdzenie kabla zasilającego RGB na warunki zwarciowe:

projekt zasilania pozarowego zestawu hydroforowego wzor6

4. Sprawdzenie dobranych kabli z warunku samoczynnego wyłączenia:

a) RGB:

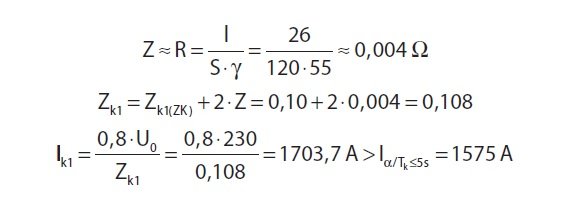

zasilanie z SEE:

projekt zasilania pozarowego zestawu hydroforowego wzor7

zasilanie z generatora ZP:

projekt zasilania pozarowego zestawu hydroforowego wzor8

Warunek samoczynnego wyłączenia nie jest spełniony. RGB należy wykonać w II klasie ochronności.

b) RPpoż.:

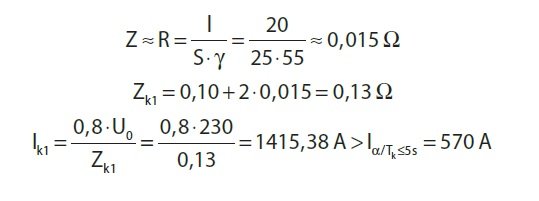

zasilanie z SEE:

projekt zasilania pozarowego zestawu hydroforowego wzor9

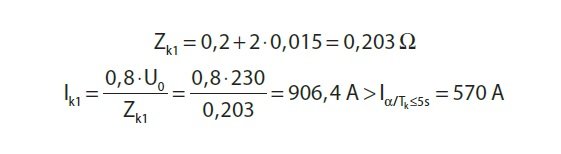

zasilanie z generatora ZP:

projekt zasilania pozarowego zestawu hydroforowego wzor10

gdzie:

l – długość obwodu, w [m],

S – przekrój przewodu, w [mm²],

U_n – napięcie międzyfazowe, w [V],

U₀ – napięcie pomiędzy przewodem fazowym a przewodem ochronnym, w [V],

γ – konduktywność żyły przewodzącej przewodu, w [m/(Ω•mm²)],

I_k1 – spodziewany prąd zwarcia jednofazowego, w [A],

I_a – prąd wyłączający zabezpieczenie w czasie określonym przez normę PN-HD 60364-4-41, w [A],

Z_k1 – impedancja obwodu zwarciowego dla zwarć jednofazowych, w [Ω],

R – rezystancja przewodu, w [Ω],

Z – impedancja przewodu, w [Ω],

K – jednosekundowa dopuszczalna gęstość prądu zwarciowego, w [A/mm²],

I_k3 – spodziewany prąd zwarcia trójfazowego symetrycznego, w [A],

T_k – czas trwania zwarcia, w [s].

Uwagi końcowe

Ochrona przeciwporażeniowa – samoczynne wyłączenie z zastrzeżeniem drugiej klasy ochronności dla RGB.
Po wykonaniu prac instalacyjnych należy przeprowadzić próby i pomiary pomontażowe, zgodnie z wymaganiami normy PN-HD 60364-6:2016-07 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzanie.
Z uwagi na instalację zespołu prądotwórczego, który umożliwia zasilanie wszystkich odbiorników instalowanych w zasilanym budynku, należy uznać wymagania normy PN-HD 60364-5-56:2019-01.
Zgodnie z wymaganiami normy PN-EN 12101-10 zespół prądotwórczy powinien zapewnić automatyczne dostarczenie pełnej mocy w ciągu 15 sekund od zaniku podstawowego źródła zasilania. Czas ten z uwagi na parametry jakościowe dostarczanej energii, zgodnie z normą PN-EN 50160:2010, jest zbyt krótki. Zasadne jest przyjęcie zwłoki czasowej wynoszącej 30 sekund do chwili rozpoczęcia procedury rozruchowej. Pozwoli to na uniknięcie niepotrzebnych rozruchów powodowanych krótkimi przerwami w zasilaniu lub zapadami napięcia, których występowanie w SEE jest powszechne.
Wzór dokumentu dopuszczenia jednostkowego został zamieszczony w artykule pt. „Uproszczony projekt zasilania hali produkcyjnej w energię elektryczną” zamieszczonym w numerze 6/2022.
