Zagrożenie pożarem i eksplozją beziskiernikowych ograniczników przepięć (część 1.)

w świetle najnowszych wymagań norm i badań

dr inż. Piotr Korycki | elektro.info 10/2008 | 2008-10-02

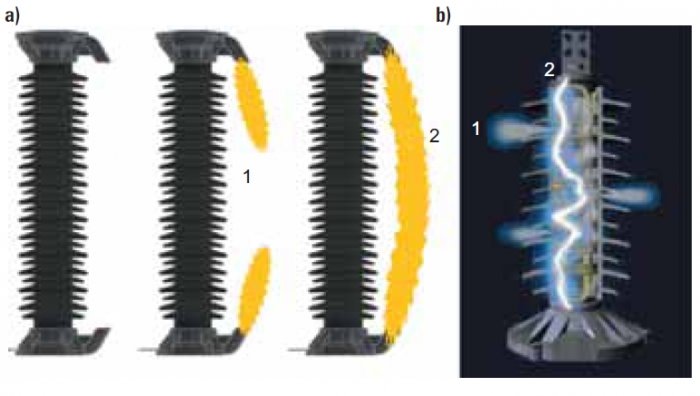

Powstawanie łuku na zewnątrz osłony ogranicznika: a) w osłonie porcelanowej z zabezpieczeniami nadciśnieniowym i dyszami wydmuchowymi, b) w osłonie polimerowej z wzdłużnymi kanałami w osłonie, gdzie: 1 – plazma wydostaje się z osłony, 2 – utworzony kanał

Ograniczniki przepięć podczas ich normalnego działania w sieciach elektroenergetycznych średnich i wysokich napięć nie stwarzają zagrożeń dla sąsiadujących z nimi obiektów czy personelu. Ich stosowanie przyczynia się wręcz do eliminacji awarii innych aparatów w wyniku uszkodzeń ich izolacji i związanych z tym zagrożeń. Poprawnie skonstruowane ograniczniki przepięć, dobrane do lokalnych warunków sieciowych i zainstalowane, wykonane z zastosowaniem właściwej technologii, są przez kilkadziesiąt lat eksploatowane przy niskich wskaźnikach awaryjności. W artykule zostaną omówione wymagania stawiane w aktualnych normach ogranicznikom przepięć w zakresie ich zachowania się podczas ich uszkodzenia w sieci. W drugiej części artykułu zostaną przedstawione znormalizowane metody sprawdzania zachowania się ograniczników przepięć w tych przypadkach.

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Michał Skurosz Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Współczesne zakłady produkcyjne stają przed coraz większymi wyzwaniami, które wykraczają poza samą wydajność – kluczowe stają się również efektywność energetyczna i racjonalne zarządzanie mediami. Dogłębna analiza procesów produkcyjnych pozwala zidentyfikować obszary wymagające optymalizacji oraz wdrożyć precyzyjne usprawnienia, które nie tylko spełnią te wymagania, ale również zapewnią długoterminowe korzyści ekonomiczne i środowiskowe.

Przyspieszone próby starzeniowe nowoczesnych beziskiernikowych ograniczników przepięć z warystorami z tlenków metali przeprowadzane w ramach prób typu zgodnie z prawem Arheniusa odpowiadają stuletniemu okresowi pozostawania tych aparatów pod najwyższym napięciem trwałej pracy. Próby typu, podczas których sprawdzana jest zdolność ograniczników przepięć do odprowadzania prądów wyładowczych przepływających przez ogranicznik podczas ograniczania przepięć z jednoczesnym doprowadzeniem napięcia trwałej pracy, odzwierciedlają skrajne warunki, jakie wystąpiłyby w ograniczniku przepięć po jego stuletniej eksploatacji w sieci z uwzględnieniem zarówno 20-krotnych narażeń udarami prądowymi piorunowymi, jak i 18-krotnych udarów łączeniowych, czyli przekraczających rejestrowane w eksploatacji średnie liczby zadziałań ograniczników w tym okresie.

Mimo że ograniczniki przepięć jak każdy aparat elektryczny nie są urządzeniami w pełni niezawodnymi i mogą ulegać uszkodzeniom, pewien procent awaryjności ograniczników przepięć jako aparatu zabezpieczającego pozostałe, znacznie kosztowniejsze urządzenia elektroenergetyczne, jest akceptowalny pod warunkiem minimalizacji zagrożeń dla sąsiednich obiektów i osób. O wadze zagrożeń powodowanych awariami ograniczników może świadczyć instalowanie w latach sześćdziesiątych w stacjach rozdzielczych specjalnych przegród chroniących transformator przed skutkami eksplozji ogranicznika. Problem minimalizacji skutków awarii ograniczników był od dawna i jest nadal przedmiotem zabiegów konstruktorów i producentów ograniczników przepięć. Równocześnie rozwijana była metodyka badań laboratoryjnych zachowania się ograniczników przepięć w przypadku ich uszkodzenia, a wyniki tych prac były na bieżąco wdrażane przez Komitet Techniczny nr 37 IEC do normalizacji międzynarodowej, a następnie do nadążającej za nią normalizacji europejskiej i krajowej.

Początkowo znormalizowana metodyka badawcza dotyczyła zaworowych iskiernikowych ograniczników przepięć. Pierwsza norma międzynarodowa zawierająca wymagania i metody prób wytrzymałości zwarciowej, IEC 99-1 (1970) Lightning Arresters, była ustanowiona w 1970 roku, a już w roku 1971 ustanowiona była zgodna z nią norma polska, PN-71/E-06101 Odgromniki zaworowe prądu przemiennego. Ogólne wymagania i badania. Kolejne wydanie normy międzynarodowej IEC 99-1 Silicium carbide gapped surge arresters, wydane w 1990 roku, zawierało m.in. udoskonaloną metodykę badań wytrzymałości zwarciowej ograniczników przepięć, która została przywołana bez zmian w pierwszym wydaniu międzynarodowej normy na beziskiernikowe ograniczniki przepięć z warystorami z tlenków metali (IEC 60099-4:1991 Surge arresters. Metal Oxide Surge arresters without gaps).

Kolejne zmiany do tej normy (amendment 1 (1998) i amendment 2 (2001)) rozszerzyły zakres znamionowych prądów zwarciowych oraz wymagania w zakresie technologii przeprowadzania próby prądami zwarciowymi. Wprowadziły ponadto wymagania dotyczące dopuszczalnego czasu palenia się elementów ogranicznika po próbie. Jednakże brak porozumienia co do technologii prób przy napięciu mniejszym od 77 % napięcia znamionowego badanego obiektu spowodował, że cała technologia prób zwarciowych przeniesiona została do załącznika o charakterze informacyjnym. Normalizacja europejska i w konsekwencji normalizacja krajowa konsekwentnie akceptowała postanowienia norm IEC i ich kolejne zmiany. W 2006 roku została wydana druga edycja normy IEC 60099-4, zawierająca zmienione wymagania w zakresie technologii przeprowadzania prób zwarciowych, przyjęte przez zdecydowaną większość krajów członkowskich IEC jako właściwie odwzorowujące warunki podczas eksploatacji. Norma ta została przyjęta jako norma EN 60099-4. Została wydana polskojęzyczna wersja tej normy, PN-EN 60099-4.

Przyczyny uszkadzania ograniczników i ich skutki

Do najczęstszych przyczyn uszkodzenia ograniczników przepięć podczas eksploatacji należą:

wniknięcie wilgoci do wnętrza, np. w wyniku ukrytych wad produkcyjnych lub materiałowych uszczelnień,
przekroczenie wartości szczytowej lub/i czasu trwania prądu wyładowczego podczas ograniczania przepięć piorunowych lub łączeniowych,
niewłaściwy dobór ogranicznika do warunków sieciowych (zbyt niskie napięcie trwałej pracy, za mała odporność na przepięcia czasowe o częstotliwości sieciowej, za mała odporność na zabrudzenia atmosferyczne),
uszkodzenie lub zwarcie jednego z członów lub warystorów ogranicznika, np. w wyniku zabrudzeń, wad materiałowych lub wykonawczych,
silne nierównomierne zabrudzenia zewnętrznej powierzchni osłony ogranicznika,
wystąpienie przepięć o częstotliwości sieciowej o czasie trwania i wartości szczytowej większych od gwarantowanej odporności na takie przepięcia lub ich wielokrotne występowanie w krótkich odstępach czasu.

W przypadku awarii, przez ogranicznik dołączony pomiędzy przewód liniowy i ziemię zaczyna przepływać prąd zwarcia doziemnego, a w przypadku wystąpienia jednocześnie zwarcia z ziemią w innym przewodzie liniowym, prąd zwarcia międzyprzewodowego. Prąd zwarcia przepływa przez ogranicznik do chwili wyłączenia go w wyniku zadziałania zabezpieczeń różnicowych lub zwarciowych. Łuk prądu zwarcia zaczyna płynąć przez uszkodzone elementy czynne ogranicznika lub po ich powierzchni. Powoduje on silne nagrzanie osłony izolacyjnej ogranicznika oraz znajdujących się w jej wnętrzu materiałów i ich odgazowanie. Prowadzi to do znacznego wzrostu w niej ciśnienia i jednocześnie do osłabienia wytrzymałości mechanicznej osłony. W przypadku zwarcia międzyprzewodowego, powstające wewnątrz osłony ciśnienie jest większe od wytrzymałości osłony izolacyjnej, co grozi eksplozyjnym rozerwaniem osłony i rażeniem jej odłamkami sąsiadującej aparatury i przebywających w pobliżu osób. W przypadku przepływu prądu zwarcia doziemnego, może nie nastąpić natychmiastowe otwarcie ogranicznika, co jest przypadkiem szczególnie niebezpiecznym, gdyż pozostające ciśnienie może rozerwać osłonę w chwili demontażu ogranicznika, rażąc obsługę.

Równie dużym zagrożeniem, jakie powstaje podczas uszkodzenia ogranicznika, jest możliwość powstania pożaru sąsiadujących z nim obiektów. Ograniczniki są często instalowane w pobliżu budynków lub terenów pokrytych roślinnością, która w zetknięciu się z izolacyjnymi elementami konstrukcyjnymi zapalonymi w wyniku oddziaływania łuku prądu zwarciowego może się zapalić. Jest to szczególnie niebezpieczne w przypadku stacji transformatorowych sieci średnich napięć, w której ograniczniki są zainstalowane najczęściej w miejscach pozbawionych dozoru, a liczba ograniczników, które są w nich zainstalowane, stanowi dominującą część wszystkich zainstalowanych ograniczników wysokiego napięcia.

Z tego względu stosowane są różne środki konstrukcyjne i technologiczne, mające na celu minimalizację tych zagrożeń. W celu uniknięcia eksplozji, ograniczniki w osłonach porcelanowych i polimerowych, zawierających w środku gaz, wyposażane są w zabezpieczenia nadciśnieniowe. Podczas przepływu prądu zwarciowego powodują one otwarcie ogranicznika, szybkie zmniejszenie ciśnienia wewnątrz osłony ogranicznika, wydmuch na zewnątrz gorącej przewodzącej plazmy i wytworzenie przez to zewnętrznego zwarcia ogranicznika, a następnie przełączenie dalszego przepływu prądu zwarciowego na zewnątrz ogranicznika, nie zagrażając dalej eksplozją. Im krótszy jest czas, jaki upływa od chwili powstania zwarcia do chwili przełączenia przepływu prądu na zewnątrz ogranicznika, tym skuteczniejsze jest działanie zabezpieczeń nadciśnieniowych. W nowoczesnych rozwiązaniach zabezpieczeń ograniczników czas ten wynosi kilka milisekund przy całkowitym czasie wyłączenia zwarcia wynoszącym 200 ms. W ogranicznikach zawierających wewnątrz znaczne ilości gazu istnieje możliwość skokowego zmniejszenia się do wartości bliskiej zeru rezystancji ogranicznika z chwilą przeskoku po powierzchni bocznej warystorów.

Ograniczniki w osłonach polimerowych, w których gaz wewnątrz osłony izolacyjnej stanowi poniżej 50 % objętości warystorów, posiadają wewnątrz konstrukcję mechaniczną z żywicy szkło-epoksydowej połączoną z okuciami ogranicznika. Zapewnia ona wytrzymałość mechaniczną i jednocześnie służy do centrowania warystorów. W tej konstrukcji mechanicznej utworzone są, wzdłuż jej długości, specjalne otwory. Całość jest zalewana w żywicy silikonowej lub wsuwana do elastycznej silikonowej (ewentualnie wykonanej z EPDM) osłony zewnętrznej z ukształtowanymi na niej kloszami. Ta elastyczna osłona zapewnia szczelność ogranicznika. Podczas uszkodzenia ogranicznika powstający łuk powoduje gazowanie warystorów i innych materiałów wewnętrznych. Powstałe gazy i plazma łuku prądu zwarciowego wydostają się z wnętrza ogranicznika poprzez wymienione wcześniej otwory, a przylegajaca do nich elastyczna osłona silikonowa zostaje rozerwana. Dzięki temu nie dochodzi do eksplozji i wyrzucenia twardych elementów ogranicznika, a łuk prądu zwarciowego przenosi się na okucia na zewnątrz ogranicznika. W takich ogranicznikach do chwili otwarcia osłony ogranicznika oddziaływanie materiału osłony izolacyjnej na kanał łukowy jest silne i rezystancja łuku w pierwszym okresie przepływu prądu zwarciowego jest znaczna i dopiero po otwarciu osłony spada gwałtownie do zera. W celu zmniejszenia niebezpieczeństwa wywołania pożaru, do materiałów, z których jest wykonywana polimerowa osłona izolacyjna, dodawane są specjalne środki powodujące samozgaszenie palących się elementów konstrukcyjnych osłony.

Wytrzymałość zwarciowa ograniczników przepięć

Pod pojęciem wytrzymałości zwarciowej ograniczników przepięć rozumiana jest zdolność wstępnie uszkodzonego lub inaczej przygotowanego ogranicznika przepięć do przewodzenia prądu zwarciowego o określonej wartości i czasie trwania, bez stwarzania w sąsiedztwie tego aparatu zagrożeń większych niż dopuszczalne w normie. W punkcie 6.11 ostatecznej wersji normy PN-EN 60099-4 wymaganie dotyczące odporności na zwarcie sformułowane jest następująco: „Ogranicznik, dla którego wytwórca zadeklarował znamionowy prąd zwarciowy, powinien być poddany próbie zwarciowej zgodnie z 8.7, w celu wykazania, że ogranicznik nie ulegnie uszkodzeniu w sposób powodujący gwałtowne rozerwanie osłony i że samoczynne zgaszenie otwartego ognia (o ile wystąpił) nastąpi w określonym czasie”. W punkcie 8.7 powyższa norma określa ten czas jako nie dłuższy niż 1 minuta. W punkcie dotyczącym metodyki badań i oceny ich wyników dopuszcza się uszkodzenie osłony ogranicznika, jednak elementy ogranicznika powinny znaleźć się wewnątrz strefy o promieniu zależnym od wysokości i średnicy ogranicznika.

Deklarowana przez wytwórcę wartość znamionowego prądu zwarciowego jest jednym z parametrów doboru ograniczników, oznacza bowiem, że dla danego typu ogranicznika przepięć uszkodzenie ogranicznika zainstalowanego w punkcie sieci o spodziewanym prądzie zwarcia międzyfazowego nie większym od deklarowanej wartości, nie spowoduje w przypadku uszkodzenia zagrożeń większych niż dopuszczalne w normie.

Podsumowanie

Spełnienie wymagań dotyczących zachowania się ograniczników przepięć podczas ich uszkodzenia w warunkach eksploatacyjnych jest sprawdzane podczas prób typu ograniczników. Z uwagi na występujące zagrożenia dla sąsiednich obiektów i zdrowia, a nawet życia osób, zakres tych prób jest szeroki, pomimo że dotyczą one ostatniego momentu eksploatacji ogranicznika. Próby te są bardzo kosztowne zarówno pod względem kosztu samych badań, jak i ich niszczącego charakteru. Z tego powodu próby przeprowadzane są na obiektach tak wybranych, by ich wyniki były reprezentatywne dla całego typoszeregu napięć znamionowych oferowanych przez danego wytwórcę. Na podstawie wyników prób wytwórca deklaruje dla całego typoszeregu wartość znamionowego prądu zwarciowego stanowiącego jeden z parametrów, według którego dobierane są ograniczniki. Zalecana w najnowszym wydaniu normy PN-EN 60099-4 technologia przeprowadzania prób zostanie omówiona w drugiej części artykułu ze szczególnym uzasadnieniem wprowadzonych zmian.
