Projekt instalacji elektrycznych budynku sędziów obiektu sportowego

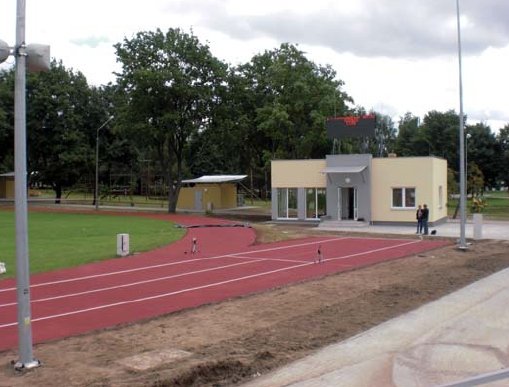

Widok budynku sędziów w trakcie uruchamiania obiektu, z lewej strony widoczne wiaty (szatnie) dla zawodników

Widok budynku sędziów w trakcie uruchamiania obiektu, z lewej strony widoczne wiaty (szatnie) dla zawodników

Projektowany budynek stanowi element wyposażenia obiektu sportowego zwanego torem przeszkód i jest zlokalizowany w rejonie mety toru przeszkód. W skład obiektu wchodzi tor przeszkód, boisko do piłki siatkowej i koszykówki, wiaty polowe stanowiące szatnie dla zawodników oraz budynek sędziów. Energia elektryczna do budynku jest doprowadzona kablem YAKY 4×70 ze stacji transformatorowej o mocy 400 kVA.

Zobacz także

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem,...

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem, gdzie są one garażowane. Ponieważ podczas ładowania akumulatorów wydobywa się wodór, który z powietrzem tworzy mieszaninę wybuchową, w celu zneutralizowania zagrożeń zastosowany został system detekcji stężenia wodoru, współpracujący z wentylatorem wyciągowym. Podobne rozwiązanie może zostać przyjęte...

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest...

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest wykonana przewodami 3×70 AFl-6 rozwieszonymi na słupach wirowanych.

Uproszczony projekt zasilania osiedla mieszkaniowego

Uproszczony projekt zasilania osiedla mieszkaniowego Uproszczony projekt zasilania osiedla mieszkaniowego

W rozdzielnicach głównych poszczególnych budynków należy projektować układ pomiarowy do pomiaru mocy czynnej oraz mocy biernej indukcyjnej. Pomiar zużytej energii przez poszczególnych lokatorów należy...

W rozdzielnicach głównych poszczególnych budynków należy projektować układ pomiarowy do pomiaru mocy czynnej oraz mocy biernej indukcyjnej. Pomiar zużytej energii przez poszczególnych lokatorów należy projektować w układzie bezpośrednim. Liczniki energii elektrycznej instalować na klatkach schodowych w miejscu dogodnym do eksploatacji, umożliwiającym odczyt kontrolny wskazania.

Podstawa opracowania

  • Projekt branży architektonicznej.
  • Projekt sieci kablowych obiektu sportowego.
  • Projekt instalacji sanitarnych budynku sędziów.
  • Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich  usytuowanie (DzU 75/2002, poz. 690, z późniejszymi zmianami).
  • Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 roku w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (DzU nr 93/2007, poz. 623, z późniejszymi zmianami).
  • Norma N SEP-E-004:2004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
  • Norma N SEP-E-001:2001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa.
  • Norma wieloarkuszowa PN-IEC 60364 Instalacje elektryczne w obiektach budowlanych.
  • Norma PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
  • Norma PN-HD 60364-5-54:2010 Instalacje elektryczne niskiego napięcia. Część 5-54: Dobór i montaż wyposażenia elektrycznego. Uziemienia, przewody ochronne i przewody połączeń ochronnych.
  • Norma IEC 60287-3-1/A1:1999 Electric cables. Calculation of the current rating. Part 3-1: Section on operating conditions. Reference operating conditions and selection of cable type.
  • Norma PN-EN 12464-1:2004 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach.
  • Norma PN-IEC 60364:2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów.
  • Norma PN-EN 1838:2005 Zastosowanie oświetlenia. Oświetlenie awaryjne.
  • Ustalenia z inwestorem podczas wizji lokalnej.

Opis stanu istniejącego

Projektowany budynek stanowi element wyposażenia obiektu sportowego zwanego torem przeszkód i jest zlokalizowany w rejonie mety toru przeszkód. W skład obiektu wchodzi tor przeszkód, boisko do piłki siatkowej i koszykówki, wiaty polowe stanowiące szatnie dla zawodników oraz budynek sędziów. Energia elektryczna do budynku jest doprowadzona kablem YAKY 4×70 ze stacji transformatorowej o mocy 400 kVA.

Parametry zwarciowe transformatora oraz linii kablowej zasilającej budynek sędziów wynoszą odpowiednio: RT=0,0051 Ω, XT=0,0192 Ω, RL=0,016 Ω. Kabel zasilający jest zabezpieczony w rozdzielnicy głównej bezpiecznikiem WTN2gG80. Dane zostały przyjęte z projektu sieci kablowych obiektu.

Stan projektowany

W miejscu wskazanym na rysunku 3. należy zainstalować Rozdzielnicę Główną Obiektu (RGO). Schemat ideowy RGO przedstawia rysunek 1., natomiast schemat montażowy przedstawia rysunek 2. W projektowanym budynku należy wykonać instalację elektryczną zgodnie z rysunkami 3. i 4. Przewody projektowanej instalacji należy układać w poziomie w korytkach instalacyjnych instalowanych nad sufitem podwieszanym, natomiast w pionie układać pod tynkiem. Plan instalacji korytek instalacyjnych przedstawia rysunek 5.

Na elewacji budynku należy zainstalować gniazdo o prądzie znamionowym In = 100 A, służące do przyłączenia przewoźnego zespołu prądotwórczego o mocy S = 60 kVA. Przedstawione na rysunku 3. punkty przyłączenia systemu nagłośnienia (szafa nr 1 oraz szafa nr 2) stanowią miejsce dostarczenia energii do zasilania systemu nagłośnienia obiektu. Projekt systemu nagłośnienia, projekt oświetlenia oraz projekt systemu pomiaru czasu stanowi osobne opracowanie. Pomiar zużytej energii elektrycznej w układzie bezpośrednim należy zainstalować w RGO.

Na dachu budynku należy zainstalować tablicę wyników. Konstrukcja przeznaczona do instalacji tablicy wyników wchodzi w zakres projektu konstrukcyjnego budynku i została w artykule pominięta. Z RGO będą zasilane następujące obwody zasilające odbiorniki instalowane poza budynkiem:

  • obwód nr 1 zasilania oświetlenia toru przeszkód: kabel YAKYżo 5×16,
  • obwód nr 2 zasilania oświetlenia toru przeszkód: kabel YAKYżo 5×16,
  • obwód nr 3 zasilania oświetlenia toru przeszkód: kabel YAKYżo 5×16,
  • obwód nr 1 zasilania boiska do piłki siatkowej oraz piłki ręcznej: kabel YAKYżo 5×16,
  • obwód nr 2 zasilania boiska do piłki siatkowej oraz piłki ręcznej: kabel YAKYżo 5×16,
  • obwód zasilania wiat polowych (szatnie zawodników): YKYżo 5×6,
  • obwód zasilania SP1 systemu pomiaru czasu: kabel YKYżo 3×4,
  • obwód zasilania SP2 systemu pomiaru czasu: kabel YKYżo 3×4.

Projekt obwodów wyprowadzanych z RGO poza budynek sędziów stanowi osobne opracowanie pt. „Projekt sieci kablowych ośrodka sportowego” i został pominięty.

Obliczenia

Bilans mocy:

– budynek sędziów:

– oświetlenie toru przeszkód (zasilane będą trzy obwody po 12 opraw o mocy 400 W, w każdym z nich):

– oświetlenie boiska do siatkówki oraz koszykówki (zasilanych będzie 6 opraw o mocy 400 W każda):

Moc zainstalowana:

Moc szczytowa:

Moc szczytowa (zakłada się, że przy załączonym oświetleniu toru przeszkód boisko do koszykówki i siatkówki nie będzie wykorzystywane):

Zabezpieczenie główne kabla zasilającego RGO należy wykonać bezpiecznikiem topikowym WTN2gG80A.Sprawdzenie kabla zasilającego RGO z warunku długotrwałej obciążalności prądowej oraz przeciążalności:

Na podstawie normy PN-IEC 60364-5-523:2001 warunki spełni kabel YAKY 4×70, dla którego, przy sposobie ułożenia „D”, dopuszczalna długotrwała obciążalność prądowa wynosi:

Dobór mocy zespołu prądotwórczego:

W celu oszacowania mocy zespołu prądotwórczego należy wyznaczyć moc szczytową dla obwodów oświetlenia toru przeszkód podczas ich załączenia. Ponieważ w każdym obwodzie zasilanych jest 12 opraw o mocy 400 W każda, przy symetrycznym obciążeniu poszczególnych faz, z każdej fazy zasilane są po cztery oprawy.

Spodziewany prąd w stanie ustalonym w każdej fazie pojedynczego obwodu można obliczyć ze wzoru:

Spodziewany maksymalny prąd rozruchowy wyniesie: Ir = 2,5 · IB = 2,5 · 9,57 ≈ 23,3 A.

Układ zasilania oświetlenia toru przeszkód został zaprojektowany w taki sposób, że podczas rozruchu pozostaje tylko jeden obwód. Zatem największy pobór mocy przez oświetlenie toru przeszkód nastąpi przy załączeniu obwodu OT III, kiedy obwody OT I oraz OT II znajdą się w stanie pracy ustalonej. Największa moc zapotrzebowana przez oświetlenie toru przeszkód wyniesie:

W takim razie szczytowe zapotrzebowanie mocy nie powinno przekroczyć następującej wartości:

Zatem wymagana moc zespołu prądotwórczego stanowiącego awaryjne źródło zasilania obiektu wyniesie:

Na tej podstawie należy przyjąć zespół prądotwórczy o mocy S=60 kVA. Prąd znamionowy generatora zespołu prądotwórczego wynosi:

Na tej podstawie należy przyjąć gniazdo instalowane na elewacji budynku, przeznaczone do przyłączenia przewoźnego zespołu prądotwórczego o prądzie znamionowym In=100 A. Zgodnie z DTR zespołu prądotwórczego nastawa zabezpieczenia głównego generatora zespołu prądotwórczego wynosi 90 A.

Dobór kabla zasilania awaryjnego na długotrwałą obciążalność prądową i przeciążalność:

Na podstawie normy PN-IEC 60364-5-523:2001 należy przyjąć kabel OnPDżo 5×35, dla którego, przy sposobie ułożenia E, dopuszczalna długotrwała obciążalność prądowa wynosi:

Dobór przewodów instalacji elektrycznej budynku:

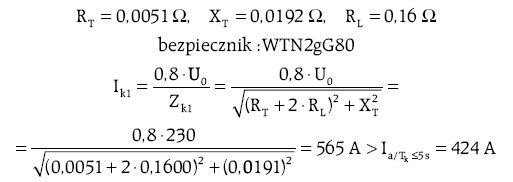

1. Parametry zwarciowe w RGO:

– zasilanie z systemu elektroenergetycznego (przyjęte z projektu sieci kablowych obiektu):

– zasilanie z generatora zespołu prądotwórczego o mocy 60 kVA:

2. Dobór przewodów na długotrwałą obciążalność prądową i przeciążalność:

– zasilanie grzejników elektrycznych:

Zgodnie z normą PN-IEC 60364-5-523:2001, przy sposobie ułożenia A2, warunki spełnia przewód YDYżo 3×2,5, którego IZ=1,06·0,9·18=17,17 A>16 A.

– zbiornikowy ogrzewacz wody:

Zgodnie z normą PN-IEC 60364-5-523:2001, przy sposobie ułożenia Ania przewód YDYżo 3×2,5, którego IZ=1,06·0,9·18=17,17 A>16 A.

– system nagłośnieniowy:

Zgodnie z normą PN-IEC 60364-5-523:2001, przy sposobie ułożenia A2, warunki spełnia przewód YDYżo 5×4, którego IZ=1,06·0,91·0,9·24=20,83 A>16 A.

3. Sprawdzenie samoczynnego wyłączenia przy zwarciach jednofazowych w najdłuższych obwodach:

– zasilanie z systemu elektroenergetycznego:

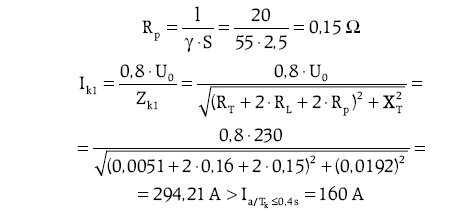

a) obwód ogrzewania elektrycznego (zabezpieczenie S301C16):

Wyniki obliczeń dla pozostałych obwodów zamieszczono w tabeli 1.

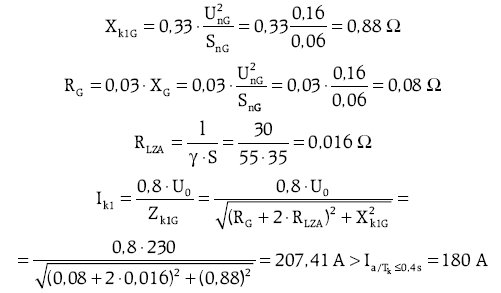

– zasilanie z zespołu prądotwórczego o mocy S=60 kVA:

a) obwód ogrzewania elektrycznego:

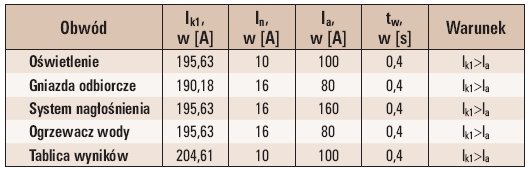

Wyniki obliczeń dla pozostałych obwodów zamieszczono w tabeli 2.

– sprawdzenie dobranych przewodów z warunku spadku napięcia:

a) ogrzewanie elektryczne:

b) ogrzewacz zbiornikowy wody:

c) punkt przyłączenia systemu nagłośnienia:

Wyniki obliczeń pozwalają wyciągnąć wniosek, że w pozostałych obwodach warunek spadku napięcia zostanie zachowany.

d) wybiórczość poszczególnych zabezpieczeń:

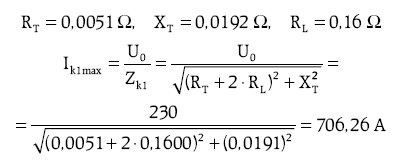

Największy spodziewany prąd zwarcia jednofazowego występuje w RGO i wynosi:

Na podstawie tabel 6.4.3 oraz 6.4.4 zamieszczonych w „Poradniku projektanta elektryka (J. Wiatr, M. Orzechowski, wydanie 4, DW MEDIUM, Warszawa 2010) należy stwierdzić, że wszystkie dobrane zabezpieczenia przewodów instalacji elektrycznej budynku sędziów przy zabezpieczeniu RGO bezpiecznikiem WTN2gG80 gwarantują zachowanie wybiórczości do prądu zwarciowego Ikdop=5,2 kA≥Ikmax=706,26 A.

Dobór kabli zasilających pozostałe urządzenia projektowanego obiektu na długotrwałą obciążalność prądową i przeciążalność:

Prądy w poszczególnych fazach kabli zasilających odbiorniki oraz dobór zabezpieczeń:

– oświetlenie toru przeszkód – obwód nr 1:

Zasilanych jest 12 opraw przy symetrycznym obciążeniu poszczególnych faz. Z każdej fazy zasilane są 4 oprawy:

Ze względu na prądy rozruchowe dobierany bezpiecznik musi spełnić następujący warunek:

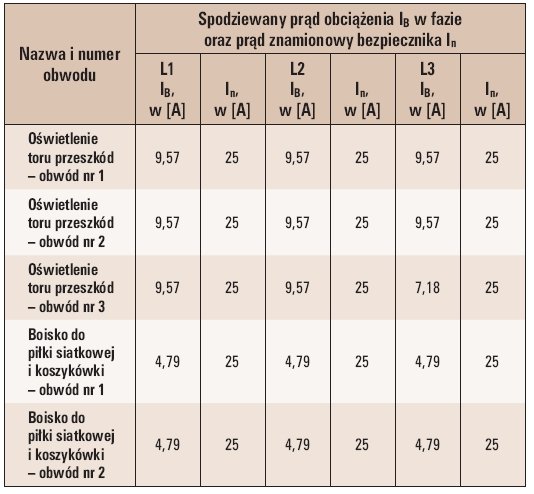

Zostanie przyjęty bezpiecznik topikowy DO2gG25 A. Wyniki obliczeń dla pozostałych obwodów zostały przedstawione w tabeli 3.

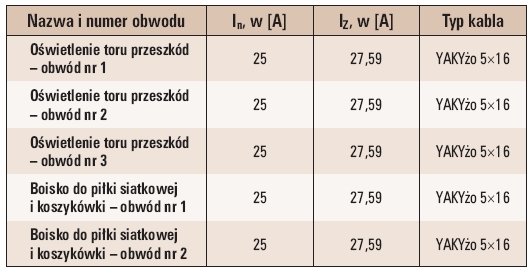

Dobór kabli zasilających oraz przewodów zasilających oprawy słupowe:

– oświetlenie toru przeszkód – obwód nr 1:

Na podstawie normy PN-IEC 60364-5-523:2001, przy sposobie ułożenia D, warunki spełnia kabel YAKYżo 5×16, dla którego IZ = 0,91·1,18·52 = 55,83 A > 27,59 A. Wyniki obliczeń dla pozostałych obwodów zostały przedstawione w tabeli 4.

Przewód zasilający pojedynczą oprawę i jej zabezpieczenie:

– oświetlenie toru przeszkód lub boiska do piłki siatkowej i koszykówki:

Warunek spełnia bezpiecznik topikowy DO2gG6, lecz ze względów bezpieczeństwa i eliminacji przypadkowych wyłączeń zostanie ostatecznie przyjęty bezpiecznik topikowy DO2gG10. Pozwala to na zachowanie pełnej wybiórczości działania zabezpieczeń podczas zwarć:

Pozostałe obliczenia dotyczące obwodów wychodzących poza budynek oraz szczegóły dotyczące budowy sieci kablowej obiektu stanowią zakres projektu sieci kablowych obiektu sportowego i zostały pominięte w artykule (artykuł jest częścią projektu opracowanego w WBSPBiL w Warszawie, który został zrealizowany w 2011 roku).

Uwagi końcowe

  1. Korytka instalacyjne układane poziomo należy instalować nad sufitem podwieszanym.
  2. Ochrona przeciwporażeniowa przy uszkodzeniu – samoczynne wyłączenie.
  3. Ochrona przeciwporażeniowa uzupełniająca – wysokoczułe wyłączniki różnicowoprądowe oraz połączenia wyrównawcze.
  4. Ochrona przepięciowa – ogranicznik przepięć typu 2–4p instalowany w RGO.
  5. Wszystkie dostępne obce części przewodzące należy objąć połączeniami wyrównawczymi wykonanymi przewodem LgYżo6.
  6. Przewody projektowanej instalacji elektrycznej należy poddać badaniu rezystancji izolacji oraz badaniu ciągłości żył.
  7. Zaciski PEN głównej listwy zaciskowej RGO należy połączyć z GSU. Wymagana rezystancja uziemienia GSU: RB?5 ? ze względu na możliwość przyłączenia zespołu prądotwórczego.
  8. Po wykonaniu prac instalacyjnych należy przeprowadzić niezbędne pomiary oraz próby zgodnie z wymaganiami PN-HD 60364-6:2008 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzanie.
  9. Kabel zasilający RGO oraz kable wyprowadzane z RGO do zasilania pozostałych elementów projektowanego toru przeszkód należy prowadzić w przepustach instalowanych w masie fundamentu budynku, oraz uszczelnić przed przedostawaniem się wody i gazu.

Chcesz być na bieżąco? Zapisz się do naszego newslettera!


Rys. 1 Schemat ideowy RGO

Rys. 2 Schemat montażowy RGO

Rys. 3 Plan instalacji elektrycznych

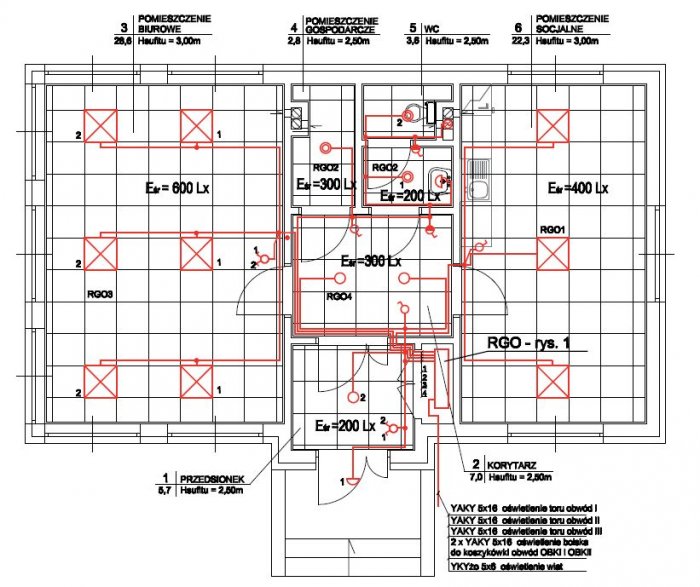

Rys. 4 Plan oświetlenia

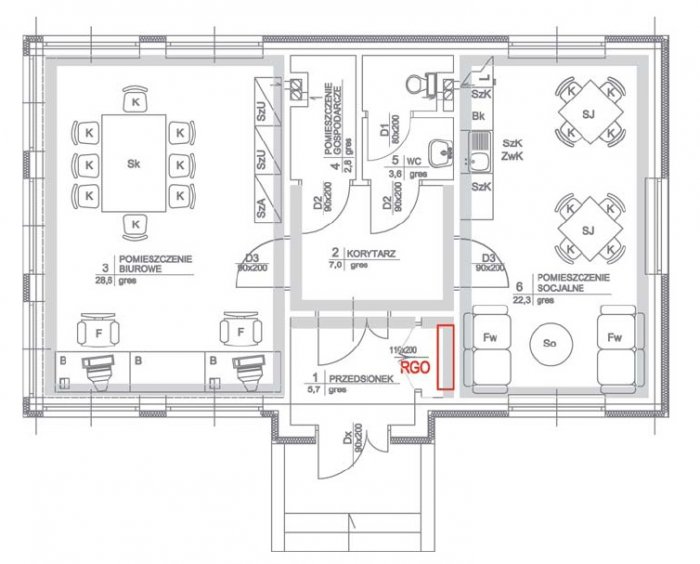

Rys. 5 Plan instalacji korytek instalacyjnych
