Opis wpływu generacji rozproszonej na system elektroenergetyczny na przykładzie małej elektrowni wodnej

Description of the influence of distributed generation on the power system on the example of a small hydropower plant

mgr inż. Katarzyna Gębczyk , mgr inż. Łukasz Grąkowski , mgr inż. Marcin Maj | elektro.info 12/2019 | 2020-01-20

Opis wpływu generacji rozproszonej na system elektroenergetyczny na przykładzie małej elektrowni wodnej, fot. pixabay.com

Złożoność rynku energii elektrycznej związana jest z pewnymi specyficznymi właściwościami produktu, którym jest energia elektryczna. Pierwszą taką cechą jest niemożność magazynowania. Zapotrzebowanie i pobór energii elektrycznej przez konsumentów zmienia się w ciągu roku, miesięcy, dni oraz godzin, czyli rynek energii elektrycznej jest rynkiem czasu rzeczywistego. Istnieje możliwość utrzymywania rezerw prądu stałego w akumulatorach, jednakże z globalnego punktu widzenia ma to znikome znaczenie. Kolejną właściwością energii elektrycznej jako towaru na rynku jest szczególna forma transportu, czyli przesył liniami przesyłowymi i dystrybucyjnymi o różnych napięciach elektrycznych, dostosowanych do potrzeb odbiorców. Brak możliwości jednoznacznego określenia źródła wytwórczego produktu jest ostatnią zasadniczą cechą odróżniającą energię elektryczną, od innych naukowo określanych towarów [5].

Zobacz także

Redakcja Elektro.info.pl news Stuletnia elektrownia wodna i jej rezerwa

Stuletnia elektrownia wodna i jej rezerwa

Dla energetyki opartej o źródła odnawialne jedną z kluczowych kwestii do rozwiązania jest rezerwowanie. Na czym ono polega? To nic innego jak bilansowanie deficytu energii produkowanej w elektrowniach opartych o źródła odnawialne. Jak efektywnie zarządzać źródłami kiedy wiatr nie wieje lub słońce nie świeci?

Redakcja Elektro.info.pl news Wirtualna elektrownia TAURONA

Wirtualna elektrownia TAURONA

Projekt Wirtualnej Elektrowni TAURONA wkroczył w kolejną fazę. Zakończona została gruntowna modernizacja Elektrowni Wodnej Lubachów, a jej ważnym etapem było uruchomienie magazynu energii.

APATOR SA SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne z wymaganiami operatorów zarządzanie. Farmy fotowoltaiczne, turbiny wiatrowe, instalacje biogazowe czy układy przemysłowe typu „zero eksport” wymagają dziś rozwiązań, które pozwalają kontrolować parametry pracy źródeł, ograniczać moc oddawaną do sieci oraz zapewniać skuteczną komunikację z systemami...

W artykule:

• Przyłączanie małych elektrowni wodnych do sieci
• Wyposażenie elektryczne elektrowni wodnej
• Generacja rozproszona a obciążalność prądowa linii
• Straty mocy i warunki napięciowe

Streszczenie

Celem artykułu jest omówienie zagadnień związanych z pracą źródeł energetyki rozproszonej w systemie elektroenergetycznym. Wprowadzenie źródła odnawialnego do systemu niesie konieczność przystosowania wielu jego elementów do nowych warunków pracy, np. sieci oraz automatyki zabezpieczeniowej. Dlatego został omówiony wpływ źródeł rozproszonych na system, sposoby przyłączenia do różnych poziomów napięć oraz praca na wydzielone odbiory.

Abstract

The purpose of the work is to discuss issues related to the work of distributed energy sources in the power system. The introduction of a renewable source into the system necessitates the adaptation of many of its elements to new operating conditions, e.g. networks and security automation. That is why the influence of distributed sources on the system, methods of connection to different voltage levels and work on separate load were discussed.

Możemy wyodrębnić kilka zasadniczych celów poprawnego działania rynku energii elektrycznej, takich jak:

gwarancja bezpieczeństwa zasilania energią elektryczną,
poprawa jakości dostaw energii elektrycznej,
możliwość wyboru i zmiany dostawców energii elektrycznej przez odbiorców,
tendencja ciągłego rozwoju elektroenergetyki,
inwestowanie w nowoczesne oraz odnawialne źródła energii,
poszanowanie środowiska naturalnego podczas wytwarzania energii elektrycznej,
dążenie do ciągłego zwiększania efektywności użytkowania energii elektrycznej,
zapewnienie rentowności przedsiębiorstwom działającym w energetyce [4].

Rada Unii Europejskiej i Parlament Europejski wspieranie wytwarzania energii elektrycznej w instalacjach OZE uznają za sprawę priorytetową ze względu na niesiony pozytywny wpływ na środowisko naturalne. Trwały rozwój przyczynia się do tworzenia lokalnego zatrudnienia, zwiększa spójność społeczną oraz przyczynia się do przyspieszenia realizacji celów zadeklarowanych w Protokole z Kyoto.

Elektrownie wodne przyłączane do sieci dystrybucyjnych nn i SN klasyfikuje się ze względu na moc. Mikroelektrownie to instalacje do 100 kW mocy zainstalowanej. Źródła rozproszone o mocach w zakresie 100÷1000 kW zaliczamy do minielektrowni, natomiast małe elektrownie wodne to systemy od 1 MW do 5 MW. Wszystkie trzy grupy zazwyczaj pracują jako elektrownie wodne przepływowe, których cechą jest nierównomierny przepływ w ciągu roku, skutkiem czego są wahania w czasie wytwarzanej mocy. W celu zapewnienia ciągłej pracy, kontroluje się poziom górnej wody poprzez odpowiednią regulację przepływu wody przez turbinę.

W małych elektrowniach wodnych wykorzystuje się generatory synchroniczne i asynchroniczne. W przypadku generatorów synchronicznych wolnoobrotowych z dużą liczbą par biegunów, konieczne jest wyposażenie ich w układy, które mają za zadanie synchronizację z siecią. Muszą posiadać również układy regulacji wzbudzenia, które powodują generowanie mocy czynnej i biernej. Generatory asynchroniczne pracujące z prędkością nadsynchroniczną, wytwarzając moc czynną równocześnie pobierają moc bierną do wzbudzenia z sieci, dlatego wyposaża się je w układy kompensujące moc bierną, które są realizowane za pomocą regulowanych baterii kondensatorów [1].

Przyłączanie małych elektrowni wodnych do sieci

Można wyróżnić dwa najczęściej spotykane układy przyłączania elektrowni wodnych z generatorami synchronicznymi do sieci (rys. 1.):

bezpośrednie – uniemożliwia regulowanie prędkości obrotowej turbiny, czego skutkiem jest gorsza efektywność wykorzystywania energii wody,
przez inwertor – poprzez zastosowanie energoelektronicznych układów przetwarzania energii, eliminuje się stosowanie przekładni mechanicznej, umożliwiając stopniową zmianę prędkości obrotowej turbiny, a także ułatwia synchronizację z siecią.

Czytaj również: Kompensacja mocy biernej w hucie ZGH z wykorzystaniem dwóch kompensatorów SVG STATCOM >>

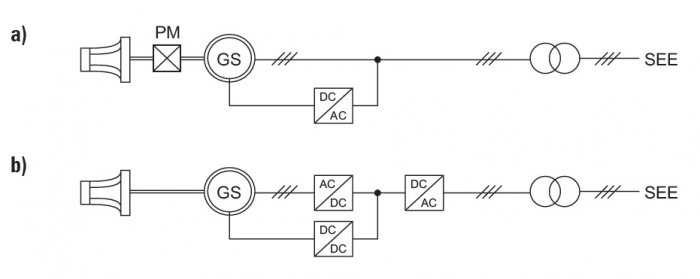

Rys. 1. Układy przyłączania elektrowni wodnych z generatorami synchronicznymi do sieci elektroenergetycznej: a) bezpośrednie; b) przez inwertor [6]

W przypadku instalacji z generatorami asynchronicznymi wyodrębniamy trzy najbardziej popularne układy przyłączania elektrowni wodnych do sieci (rys. 2.):

bezpośrednie – skutkuje brakiem możliwości kontroli wymiany mocy biernej z zasilającą siecią oraz obliguje do instalacji baterii kondensatorów, jako urządzenia dodatkowej kompensacji mocy biernej generatora,
poprzez układ łagodnego startu – takie układy stosuje się w celu eliminacji zjawiska przepływu dużych prądów rozruchowych podczas załączania generatora asynchronicznego,

z podwójnym zasilaniem – stosowanie generatorów asynchronicznych pierścieniowych z podwójnym zasilaniem pozwala wykluczać niektóre wady generatorów klatkowych, poprzez uzyskanie możliwości sterowania przepływu mocy biernej, jak również regulacji prędkości obrotowej turbiny.

uklad przylaczania elektrowni wodnych rys2

Rys. 2. Układy przyłączania elektrowni wodnych z generatorami asynchronicznymi do sieci elektroenergetycznej: a) bezpośrednie; b) poprzez układ łagodnego startu; c) z podwójnym zasilaniem [6]

Wyposażenie elektryczne elektrowni wodnej

Z chwilą przyłączenia elektrowni odnawialnej do systemu elektroenergetycznego staje się ona jego częścią. Dlatego też musi być wyposażona w odpowiednie układy zapewniające tę współpracę. Wewnętrzna sieć elektrowni wodnej składa się z obwodu hydrozespołu, a także obwodu potrzeb własnych. Obwody te przyłączone są do szyn zbiorczych, a następnie poprzez główny tor zasilający oraz transformator do systemu. Na rysunku 3. przedstawiono schemat elektryczny elektrowni wodnej. Do odbiorników potrzeb własnych zaliczamy:

układ sterowania aparatu kierowniczego,
układ sterowania odcięcia wody,
układ automatyki i zabezpieczeń,
układ obwodów gniazd i oświetlenia.

Rozdzielnia elektrowni najczęściej jest wyposażona w:

układ pomiarowy,
układ kompensacji mocy biernej,
układ sterowania turbozespołami.

Elektrownia wodna wyposażona jest w następujące zabezpieczenia:

zabezpieczenie nad i podczęstotliwościowe,
zabezpieczenie nad i podnapięciowe,
zabezpieczenie od zaniku napięcia,
zabezpieczenie przeciążeniowe (termiczne) generatora,
zabezpieczenie od asymetrii obciążenia,
zabezpieczenie od poboru energii z sieci,
zabezpieczenia mechaniczne generatora [2].

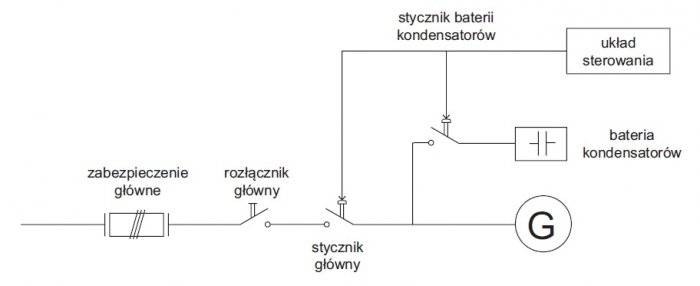

Rys. 3. Schemat elektryczny elektrowni wodnej [2]

Generacja rozproszona a obciążalność prądowa linii

Przewody oraz aparatura sieciowa zostały zainstalowane na etapie projektowania linii, bez uwzględniania alternatywnych źródeł zasilania w głębi systemu. Najważniejszym aspektem jest ocena wpływu elektrowni odnawialnej na zwiększenie prądów płynących w liniach i nieprzekroczeniu ich ponad wartość dopuszczalną dla wszystkich urządzeń zainstalowanych w torze linii.

Wyróżniamy następujące stany pracy sieci (rys. 4.):

układ wyjściowy,
wartość generowanej mocy jest niewielka (Pg PL2), którą zużywają wyłącznie odbiory zainstalowane na końcu linii, moc płynąca między GPZ a punktem przyłączenia źródła zostaje pomniejszona o wartość mocy wygenerowanej Pg,
średnia wartość generowanej mocy (PL2 Pg PL2 + PL1), która całkowicie pokrywa popyt na moc odbiorów pomiędzy punktem przyłączenie a końcem linii, moc płynąca od GPZ w pewnej części magistrali zmienia kierunek; na początku magistrali moc płynąca jest pomniejszona o wartość mocy generowanej, jak w poprzednim przypadku,
duża wartość generowanej mocy (PL2 + PL1 Pg), która w całości pokrywa zapotrzebowanie odbiorów; do punktu przyłączenia moc płynąca w magistrali sukcesywnie zmniejsza się o moc kolejno przyłączonych odbiorów.

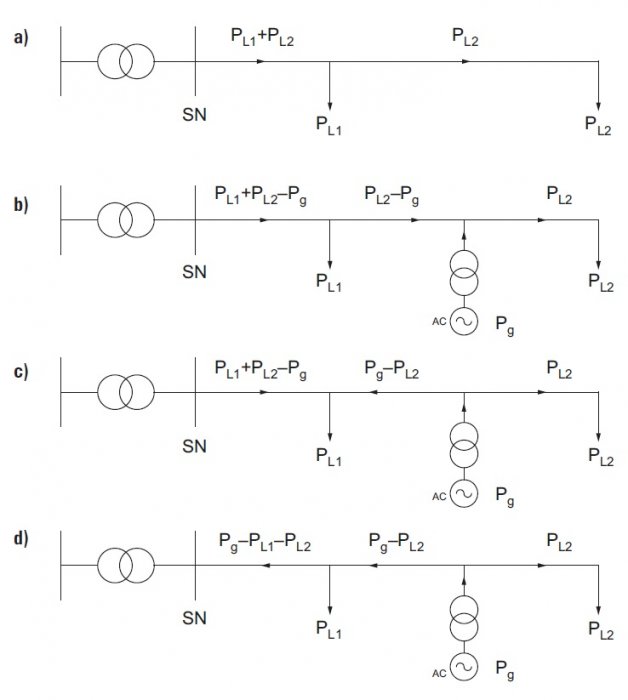

Rys. 4. Zmiana rozpływu prądów po wprowadzeniu źródła rozproszonego: a) układ wyjściowy; b), c), d) układ z generatorem [3]

W przedstawionym przykładzie nie występuje wzrost obciążenia toru zasilającego spowodowany włączeniem dodatkowego źródła, za wyjątkiem wariantu z punktu d). W tym przypadku dla bardzo dużej mocy generowanej przez dodatkowe źródło może wystąpić przekroczenie granicznych wartości prądów, aby tego uniknąć należy zachować warunek, który uniemożliwia przyłączenie elektrowni do sieci, gdy jej maksymalny prąd jest większy od prądu dopuszczalnego płynącego w ciągu linii.

Straty mocy i warunki napięciowe

Podstawowym wymaganiem stawianym nowo przyłączanym elementom do sieci jest, aby ich praca nie powodowała pogorszenia napięcia w miejscu przyłączenia, a także w innych miejscach sieci (rys. 5.). Najważniejszą kwestią, której muszą podołać nowo przyłączane obiekty jest trudność z utrzymywaniem zadanego poziomu częstotliwości oraz profilu napięcia. Przyłączenie nowego źródła może powodować zakłócenia u odbiorców, często przyczynia się również do poprawy napięcia [1, 3].

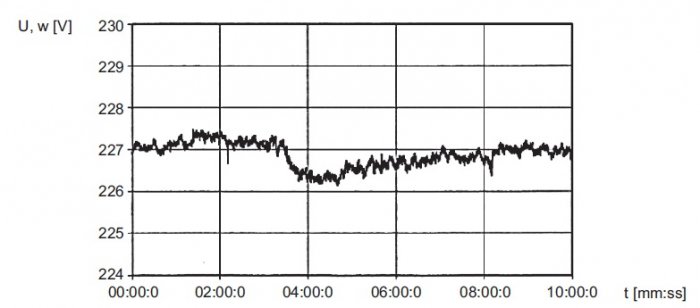

Rys. 5. Zmiany wartości skutecznej napięć w miejscu przyłączenia elektrowni wodnej [6]

Wpływ generacji rozproszonej jest mniejszy, gdy pracuje ona ze współczynnikiem mocy cos φ = 1 (produkcja jedynie mocy czynnej). Gdy źródło rozproszone pobiera moc bierną, równoważne jest to ze spadkami napięcia i wzrostami strat mocy, natomiast jeżeli produkuje moc bierną to napięcia w sieci rosną, a straty mocy maleją.

W przypadku gdy źródło rozproszone jest wyposażone w generator indukcyjny lub w inny generator, ale pracujący z indukcyjnym współczynnikiem mocy, to występują spadki napięcia w węzłach oraz straty mocy rosną. Gdy natomiast jest zainstalowany generator synchroniczny, wtedy istnieje możliwość regulacji napięcia poprzez odpowiednie sterowanie wytwarzaniem mocy biernej.

Na wahania napięcia i straty mocy ma wpływ również charakter pracy źródła, który możemy podzielić na następujące stany:

źródło o znanej mocy czynnej i biernej ma pokryć, najczęściej duże, lokalne obciążenie,
praca źródła jest uwarunkowana wymaganym współczynnikiem mocy,
praca źródła jest uwarunkowana wymaganą wartością napięcia w ostatnim węźle.

Analizując oddziaływanie rozproszonego źródła nie można pominąć wpływu od wielkości wtłaczanej mocy ze źródła do systemu. Aby możliwe było lokalne oddziaływanie regulacyjne źródła oraz wpływ napięciowy nie był widoczny, to moc generowana przez źródło musi być niewątpliwie mniejsza, niż zapotrzebowanie odbiorów. W warunkach gdy mamy do czynienia z nadwyżką generowanej mocy w stosunku do zapotrzebowania, wtedy występuje wzrost napięcia ponad dopuszczalną wartość znamionową. Skutkuje to przymusowym obniżeniem wytwarzanej mocy, a tym samym pogorszeniem opłacalności przedsięwzięcia.

Główną odpowiedzialność za złej jakości energię elektryczną ponosi operator, więc podejmuje on następujące działania, aby zminimalizować negatywne oddziaływanie źródła rozproszonego na warunki napięciowe:

obniżenie napięcia w GPZ,
zwiększenie współczynnika mocy generatora,
zmniejszenie oddawanej mocy,
stosowanie kondensatorów,
przyłączenie źródła do wyższego poziomu napięcia [3].

Warunki zwarciowe

Instalacje OZE w większości są instalowane w miejscach, gdzie jest dobry dostęp do źródeł odnawialnych. Często są to miejsca, gdzie sieć jest słabo rozwinięta, a zainstalowane urządzenia nie są wstanie przenieść dodatkowego obciążenia wynikającego z przyłączenia dodatkowego źródła wytwórczego. Oczywiście można zmodernizować istniejącą infrastrukturę sieciową i dostosować do nowych wymagań, ale znacznie podnosi to koszty całego przedsięwzięcia.

Najważniejszymi parametrami, o których należy pamiętać przy określaniu dopuszczalnej mocy generatorów, są:

prąd wyłączalny zabezpieczeń,
odległość generatora od miejsca zwarcia,
moc generatora,
wartość impedancji zwarciowej generatora,
wartość mocy zwarciowej w węźle.

Wpływ źródła rozproszonego na prąd zwarciowy maleje ze wzrostem impedancji toru pomiędzy GPZ a źródłem. Zaleca się, aby moc zwarciowa źródła nie przekraczała 5% mocy zwarciowej w punkcie przyłączenia.

Wnioski

Stale rosnąca liczba źródeł rozproszonych przyczynia się do poprawy niezawodności zasilania, jednak zlokalizowane są one na poziomie sieci dystrybucyjnych i nie podlegają procedurom dysponowania mocą. Energia elektryczna produkowana z odnawialnych źródeł energii z roku na rok odgrywa większą rolę w bilansie energetycznym naszego kraju. Wadą tych rozwiązań jest konieczność występowania odpowiednich warunków atmosferycznych, aby produkcja energii była w ogóle możliwa i opłacalna. Wymagania odnośnie ochrony środowiska stawiane przez Unię Europejską wymuszają szczególne zainteresowanie instalacjami OZE. Energetyka wodna jest jedną z najczęściej stosowanych technologii odnawialnych nie tylko w Polsce, lecz i na świecie. W małych elektrowniach wodnych ze względu na swoją prostotę, niewątpliwie bardzo dobre własności eksploatacyjne oraz cenę, zazwyczaj jako generatory stosuje się maszyny indukcyjne. Każdy element systemu elektroenergetycznego, nie tylko elektrownie wodne, powinny być tak projektowane, aby nie stwarzały zagrożenia dla pracy samego systemu oraz osób je obsługujących. Dlatego też należy zainstalować w nich szereg urządzeń elektrycznych do zachowania bezpieczeństwa w czasie normalnej pracy oraz w stanach awaryjnych. Aby elektrownia wodna mogła być przyłączona do systemu elektroenergetycznego musi spełnić szereg wymagań odnośnie automatyki zabezpieczeniowej.

Literatura

K. Gębczyk, Ł. Grąkowski, Analysis of the autonomous operation of an induction generator working in a small hydropower plant, „Przegląd Elektrotechniczny”, nr 7/2019.
B. Karolewski, P. Ligocki, Układy automatyki małej elektrowni wodnej, Prace naukowe Instytutu maszyn, Napędów i Pomiarów Elektrycznych Politechniki Wrocławskiej Nr 56, Studia i Materiały nr 24, Wrocław 2004.
A. Kowalska, A. Wilczyński, Źródła rozproszone w systemie elektroenergetycznym, Wydawnictwo KAPRINT, Lublin 2007.
A. Pach-Gurgul, Jednolity rynek energii elektrycznej w Unii Europejskiej w kontekście bezpieczeństwa energetycznego Polski, Wydawnictwo Difin SA, Warszawa 2012.
Z. Szalbierz Z., Spółki dystrybucyjne na rynku energii elektrycznej. Zmiana struktur rynku i procesów zarządzania, Oficyna Wydawnicza Politechniki Wrocławskiej, Wrocław 2002.
I. Wasiak, R. Pawełek, Jakość zasilania w sieciach z generacją rozproszoną, Wydawnictwo Naukowe PWN SA, Warszawa 2015.
