Wyłączniki różnicowoprądowe – zagadnienia wybrane

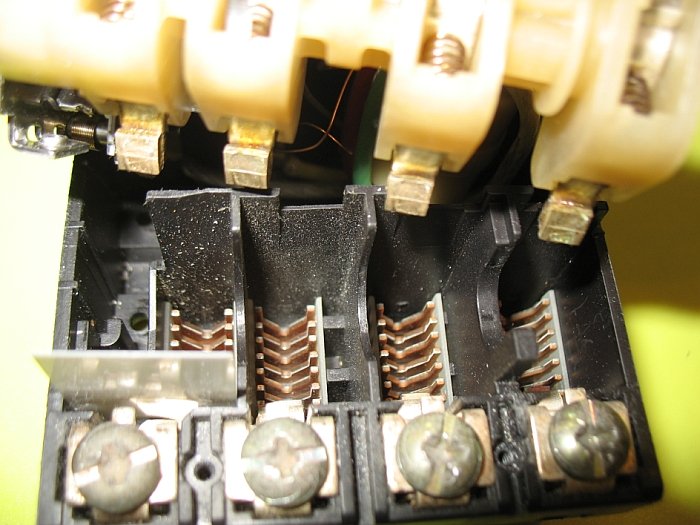

Fot. 2.Styki czterobiegunowego wyłącznika różnicowoprądowego oraz komory gaszące łuk elektryczny

Fot. 2.Styki czterobiegunowego wyłącznika różnicowoprądowego oraz komory gaszące łuk elektryczny

Wyłącznik różnicowoprądowy definiowany jest również jako łącznik zabezpieczeniowy przystosowany do pracy długotrwałej w stanie zamkniętym, przeznaczony do załączania, przewodzenia i wyłączania prądów w normalnych warunkach pracy i powodujący otwarcie zestyków, gdy prąd różnicowy osiągnie określoną wartość.

Zobacz także

Stosowanie wyłączników różnicowoprądowych w obwodach z zasilaczami UPS

Stosowanie wyłączników różnicowoprądowych w obwodach z zasilaczami UPS Stosowanie wyłączników różnicowoprądowych w obwodach z zasilaczami UPS

W artykule przedstawiono problematykę związaną ze stosowaniem wyłączników różnicowoprądowych w obwodach z zasilaczami UPS. Główną uwagę skupiono na analizie wpływu prądów upływowych generowanych przez...

W artykule przedstawiono problematykę związaną ze stosowaniem wyłączników różnicowoprądowych w obwodach z zasilaczami UPS. Główną uwagę skupiono na analizie wpływu prądów upływowych generowanych przez zasilacze UPS na poprawność działania urządzeń zabezpieczających. Przedstawiono zagadnienia związane z ochroną przeciwporażeniową w instalacjach z zasilaczami UPS oraz konsekwencje wynikające ze stosowania niektórych środków ochronnych.

Selektywność działania zabezpieczeń w instalacjach elektrycznych niskiego napięcia

Selektywność działania zabezpieczeń w instalacjach elektrycznych niskiego napięcia Selektywność działania zabezpieczeń w instalacjach elektrycznych niskiego napięcia

Dobierając zabezpieczenia przetężeniowe obwodów i urządzeń elektrycznych należy zapewnić, by przy zwarciu lub przeciążeniu w zabezpieczanym obwodzie działało ono selektywnie (czyli wybiórczo).

Dobierając zabezpieczenia przetężeniowe obwodów i urządzeń elektrycznych należy zapewnić, by przy zwarciu lub przeciążeniu w zabezpieczanym obwodzie działało ono selektywnie (czyli wybiórczo).

Porażenia prądem elektrycznym o wysokiej częstotliwości

Porażenia prądem elektrycznym o wysokiej częstotliwości Porażenia prądem elektrycznym o wysokiej częstotliwości

Rozwój urządzeń elektronicznych i telekomunikacyjnych w ostatnich latach spowodował powszechność stosowania napięć o częstotliwości większej od przemysłowej. Skutki urazu elektrycznego u człowieka powodowane...

Rozwój urządzeń elektronicznych i telekomunikacyjnych w ostatnich latach spowodował powszechność stosowania napięć o częstotliwości większej od przemysłowej. Skutki urazu elektrycznego u człowieka powodowane prądem rażeniowym o wysokiej częstotliwości różnią się od skutków, które wywołuje prąd przemienny 50 Hz.

W warunkach normalnej pracy suma geometryczna prądów przepływających przewodami fazowymi i neutralnymi jest równa zeru, prądy te wzajemnie się znoszą i przez przewód neutralny PE prąd nie płynie. Jeżeli w zasilanym obwodzie wystąpi uszkodzenie izolacji, zostaje zakłócony stan równowagi i w przewodzie neutralnym PE pojawia się prąd różnicowy.

Wyłączniki różnicowe zbudowane są na różne wartości prądu zadziałania (10, 30, 100, 300, 500 i 1000 mA) i z tego powodu znajdują różne zastosowanie w instalacjach elektrycznych. W instalacjach domowych wyłączniki różnicowoprądowe są stosowane do zabezpieczenia obwodów gniazd wtyczkowych w pomieszczeniach mieszkalnych oraz niebezpiecznych i o zwiększonym ryzyku porażenia, jak na przykład piwnice, pralnie, łazienki, kuchnie. W tym wypadku wartość znamionowego prądu różnicowego zadziałania IΔn≤30 mA [1, 3].

Nie należy stosować ze względów oszczędnościowych jednego wyłącznika różnicowoprądowego na wszystkie obwody lub na większą ich liczbę, ponieważ zadziałanie wyłącznika spowoduje odcięcie zasilania w pozostałych obwodach zabezpieczonych tym wyłącznikiem. Wyłączniki o prądzie wyzwalającym 10 i 30 mA określa się jako wysokoczułe i służą one jako zabezpieczenie przeciwporażeniowe.

Natomiast wyłączniki o prądzie wyzwalającym powyżej 300 mA określa się jako niskoczułe, które mogą stanowić zabezpieczenie przed wybuchem pożaru spowodowanym wadami instalacji. Podobnie jak w przypadku wyłączników instalacyjnych, wyłączniki różnicowoprądowe można stopniować, używając do tego celu wyłączników selektywnych o różnych czasach i prądach zadziałania [1, 3].

Przeznaczenie wyłączników różnicowoprądowych

Wyłącznik różnicowoprądowy stosowany w instalacjach elektrycznych do ochrony przed porażeniem elektrycznym powinien zapewnić samoczynne wyłączenie zasilania w przypadku wystąpienia niebezpiecznego napięcia dotykowego na częściach przewodzących dostępnych znajdujących się w mieszkaniach i pomieszczeniach budownictwa publicznego oraz w wielu obiektach budownictwa przemysłowego. Zarówno własności ochronne, jak i szeroki obszar zastosowań wyłączników różnicowoprądowych wymusza kierunki dalszego ich rozwoju, nowych technologii i zastosowań [4].

Wyłączniki różnicowoprądowe mogą być stosowane [4]:

  • jako urządzenia wyłączające w ochronie przy uszkodzeniu (przy dotyku pośrednim) przez samoczynne wyłączenie zasilania,
  • jako uzupełnienie ochrony podstawowej (przed dotykiem bezpośrednim) przy zastosowaniu urządzeń różnicowoprądowych wysokoczułych, o IΔn≤30 mA,
  • jako urządzenia chroniące instalację przed pożarem wywołanym przepływem prądu upływowego, o IΔn≤500 mA, przy czym: IΔn jest znamionowym prądem różnicowym wyłącznika.

Wyłączniki różnicowoprądowe nie są przewidziane do pełnienia funkcji zabezpieczenia instalacji elektrycznych przed skutkami przeciążeń. Nie reagują także na prądy zwarciowe płynące w przewodach czynnych. Dopiero przy prądach przekraczających 6-krotnie wartość znamionowego prądu obciążenia (6 In), możliwe jest zadziałanie wyłącznika spowodowane dopuszczalną niesymetrią budowy przekładnika różnicowego. Zaleca się, aby w każdym obwodzie z wyłącznikiem różnicowoprądowym stosować również zabezpieczenia nadprądowe w postaci wyłączników samoczynnych (lub bezpieczników w instalacjach przemysłowych). Wymaganie to nie dotyczy wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym [4].

Budowa wyłącznika różnicowoprądowego

Obecnie dostępne konstrukcje wyłączników różnicowoprądowych można podzielić na dwa zasadnicze rodzaje: wyłączniki o wyzwalaniu bezpośrednim (elektromechaniczne) i o wyzwalaniu pośrednim (wyposażone we wzmacniacz elektroniczny). Każdy wyłącznik, oznaczany na schematach elektrycznych jako ΔI, niezależnie od rodzaju konstrukcji składa się z następujących członów funkcjonalnych, które przedstawiono na rysunku 1. [1]:

  • członu pomiarowego (A),
  • członu wzmacniacza-komparatora (B),
  • członu wyłączającego (C),
  • członu kontrolnego (D).

Na rysunku 1. przedstawiono zasadę działania i oznaczenia wyłącznika różnicowoprądowego czterobiegunowego trójfazowego o działaniu niezależnym od napięcia sieci, wyposażonego w człon pomiarowy różnicowoprądowy oraz człon wyłączający.

Wymagania stawiane wyłącznikom różnicowoprądowym przez normy

Ze względu na rodzaj prądu różnicowego wyłączniki różnicowoprądowe dzielą się na [4]:

  • wyłączniki różnicowoprądowe o wyzwalaniu typu AC, przystosowane do działania wyłącznie przy prądzie sinusoidalnie zmiennym 50/60 Hz,
  • wyłączniki różnicowoprądowe o wyzwalaniu typu A, przystosowane do działania przy prądzie sinusoidalnie zmiennym 50/60 Hz, jak również przy prądzie pulsującym jednokierunkowym o dowolnej biegunowości, ze składową stałą do 6 mA.
  • wyłączniki różnicowoprądowe o wyzwalaniu typu B, których działanie jest zapewnione zarówno przy różnicowym prądzie zmiennym, jak i przy prądzie pulsującym jednokierunkowym, ze składową stałą nie większą niż 6 mA i przy prądzie stałym o niewielkim tętnieniu.

Zakres prób wyłączników różnicowoprądowych jest określony przez normy: PN-EN 62423:2010, PN-EN 61008-1:2007, PN-EN 61008-2-1:2007, PN-EN 61009-1:2008, PN-EN 61009-2-1:2008. Wyłączniki o wyzwalaniu typu AC oraz A nie są poddawane badaniom przy prądach różnicowych o częstotliwościach wyższych niż 50/60 Hz. Producent może wyprodukować wyłącznik na inną częstotliwość, ale powinna być ona wyraźnie podana. Preferowaną częstotliwością jest 50/60 Hz.

Do niedawna wyłączniki różnicowoprądowe o wyzwalaniu typu B również nie były poddawane próbom prądem różnicowym o podwyższonej częstotliwości. Zaczęto jednak dostrzegać wpływ częstotliwości na wartość progową prądu zadziałania wyłączników i najnowsze dokumenty w odniesieniu do wyłączników o wyzwalaniu typu B wymagają przeprowadzenia badań ich działania przy prądach różnicowych o częstotliwości do 1000 Hz [2]. Pełny zakres badań wyłączników różnicowoprądowych wraz z określeniem granicznych prądów niezadziałania i zadziałania podano w tabeli 1.

Z tabeli wynika, że dopuszcza się pogorszenie czułości wyłączników różnicowoprądowych o wyzwalaniu typu B przy wyższych częstotliwościach prądu różnicowego [2]. Można to akceptować dzięki przesunięciu progu fibrylacji wraz ze zwiększającą się częstotliwością prądu różnicowego i umożliwić skuteczną ochronę przeciwporażeniową z wykorzystaniem wyłączników różnicowoprądowych o odpowiedniej charakterystyce częstotliwościowej prądu zadziałania.

Literatura

  1. L. Danielski, S. Osiński, Budowa, stosowanie i badania wyłączników różniowoprądowych, COSiW SEP, Warszawa 2005.
  2. S. Czapp, Działanie wyłączników różnicowoprądowych przy podwyższonej częstotliwości prądu różnicowego, „elektro.info” 10/2008.
  3. K. Kuczyński, Uproszczony projekt testera wyłączników różnicowoprądowych, „elektro.info” 11/2006.
  4. www.bezel.com.pl
